Вертикальний роторний млин

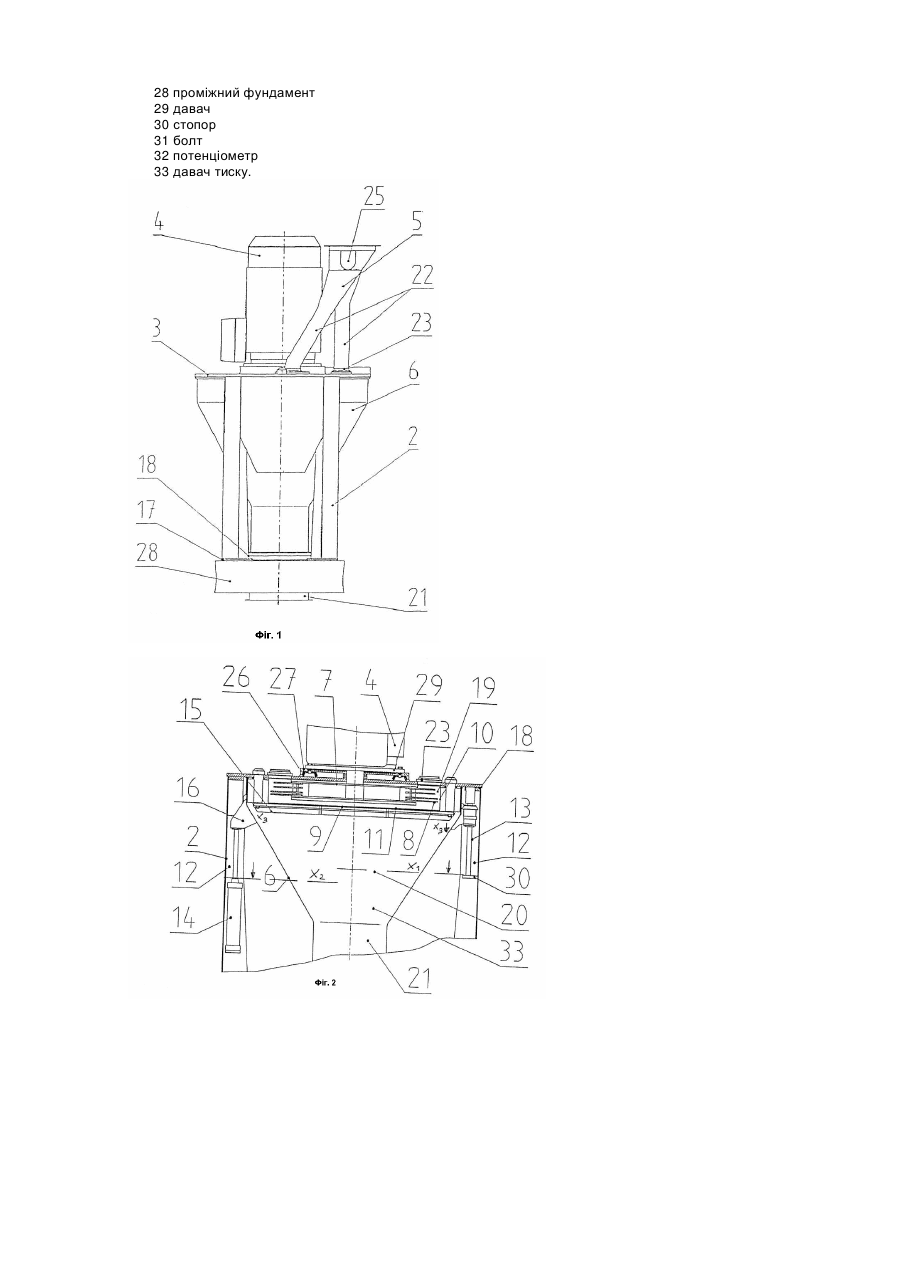

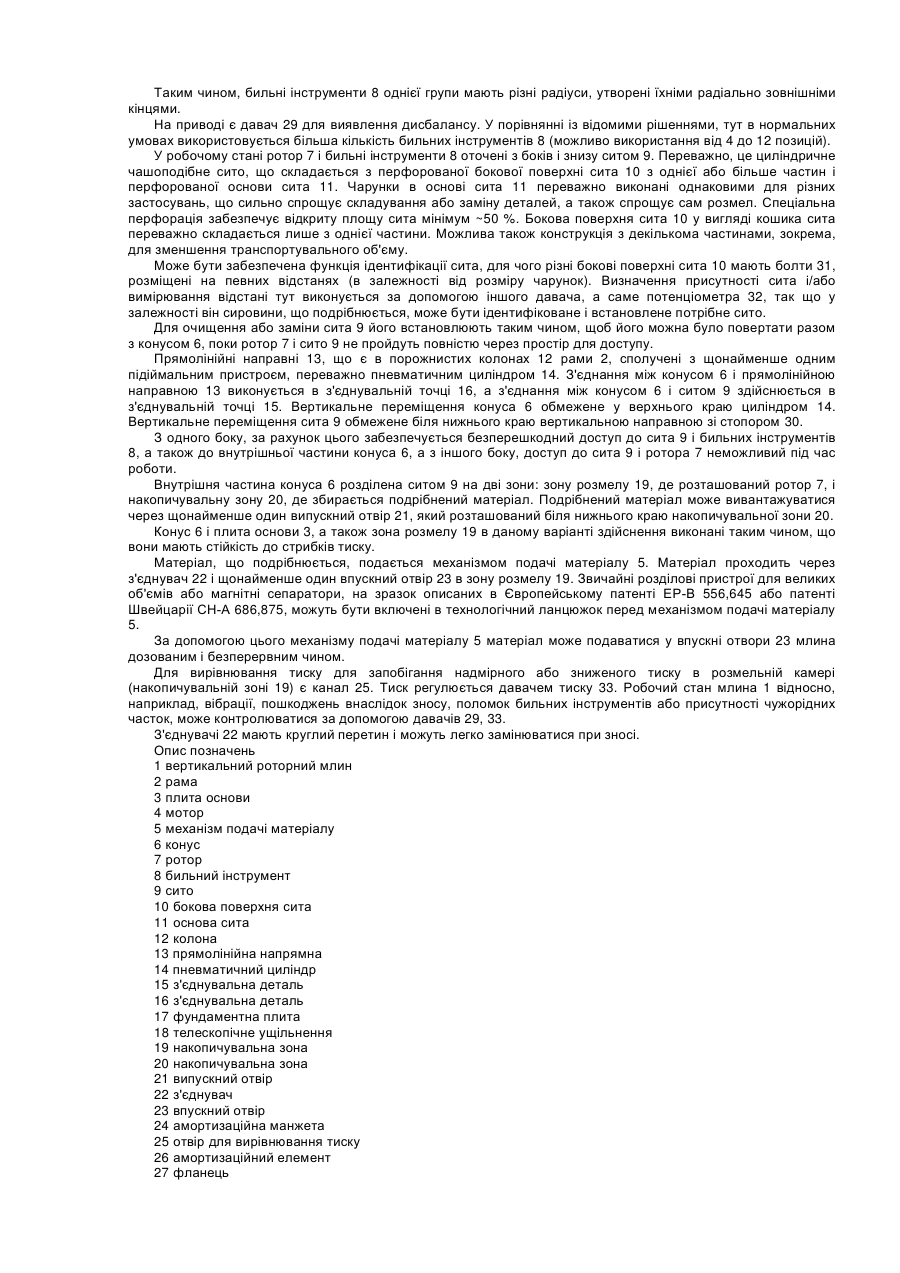

1. Вертикальний роторний млин для подрібнення матеріалу з корпусом у формі конуса (6), що обмежує зону розмелу (19), з вертикальним ротором (7), який забезпечений мотором (4) і бильними інструментами (8), розміщеними в конусі групами, де щонайменше один впускний отвір (23) для матеріалу, що подрібнюється, розташований над бильними інструментами (8) на верхній стороні корпусу, з чашоподібним ситом (9), яке має основу сита (11) та бокову поверхню сита (10), що оточує бильні інструменти (8) і встановлене з можливістю вертикального переміщення, і з випускним отвором (21), розташованим на фундаменті корпусу (6), який відрізняється тим, що сито (9) сполучене з конусом (6), і обидва виконані з можливістю переміщення разом у вертикальному напрямку за допомогою циліндра (14) між положеннями, що обмежені боковою поверхнею сита (10) та циліндром (14).

2. Вертикальний роторний млин за п. 1, який відрізняється тим, що радіально зовнішні кінці бильних інструментів (8) окремих груп розташовані навперемінно на різних радіальних відстанях, а, крім того, бильні інструменти (8) розташовані в групі ексцентрично.

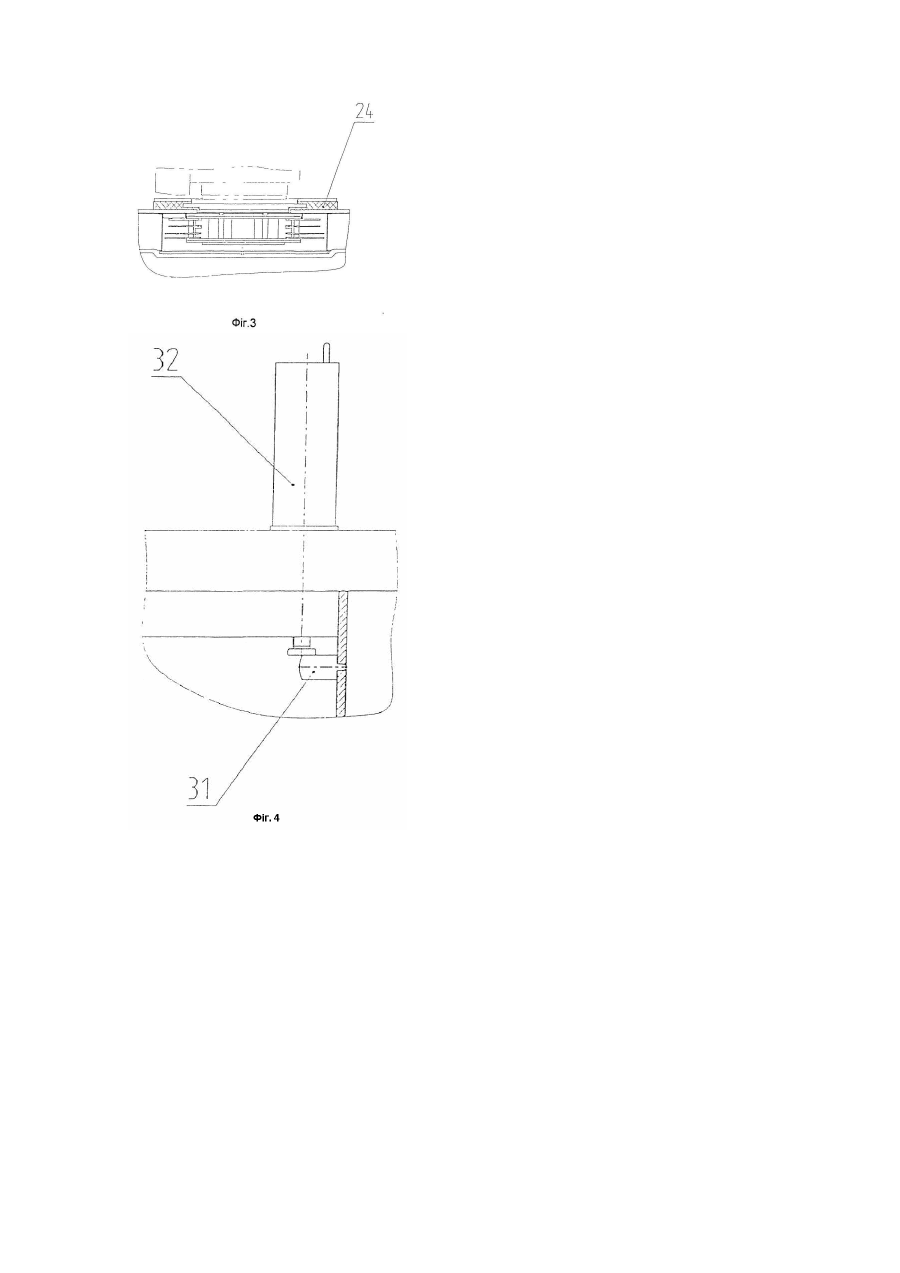

3. Вертикальний роторний млин за п. 1, який відрізняється тим, що містить фланець (27) мотора (4), який гнучко встановлений на амортизаційних елементах (26) або в амортизаційній манжеті (24).

4. Вертикальний роторний млин за п. 1, який відрізняється тим, що бокова поверхня сита (10) має різні чарунки, а відкрита площа сита складає щонайменше 50 %.

5. Вертикальний роторний млин за п. 1, який відрізняється тим, що основа сита (11) має чарунки одного розміру.

6. Вертикальний роторний млин за п. 1, який відрізняється тим, що він виконаний як одиночна машина або як спарена машина, яка має загальний механізм подачі матеріалу (5).

7. Вертикальний роторний млин за п. 1, який відрізняється тим, що містить фундаментну плиту (17), що виконана у вигляді частини рами (2) або незалежно від рами (2) вертикального роторного млина (1) і має отвір з надувним телескопічним ущільненням (18), що оточує випускний отвір (21) і ущільнює його в надутому стані.

8. Вертикальний роторний млин за п. 1, який відрізняється тим, що на приводі є давач (29).

9. Вертикальний роторний млин за будь-яким з пунктів 1-8, який відрізняється тим, що бокова поверхня сита (10) має щонайменше один елемент для ідентифікації сита, зокрема болт (31), який зафіксований на відстані від пластини основи (3) таким чином, що його положення залежить від розміру чарунки сита (9).

10. Вертикальний роторний млин за будь-яким з пунктів 1-9, який відрізняється тим, що сито (9) має чарунки, що перекриваються в поздовжньому напрямку.

11. Вертикальний роторний млин за будь-яким з пунктів 1-10, який відрізняється тим, що містить розміщений біля мотора давач (29) і розміщений біля конуса (6) давач (33), що відстежують робочі умови вертикального роторного млина.

12. Вертикальний роторний млин за будь-яким з пунктів 1-11, який відрізняється тим, що переміщення сита (9) обмежено знизу стопором (30).

13. Вертикальний роторний млин за п. 12, який відрізняється тим, що стопор (30) розміщений вище циліндра (14) у вертикальному напрямку таким чином, що конус (6) може бути опущений нижче сита (9).
