Багатооб’єктова система охоронної сигналізації

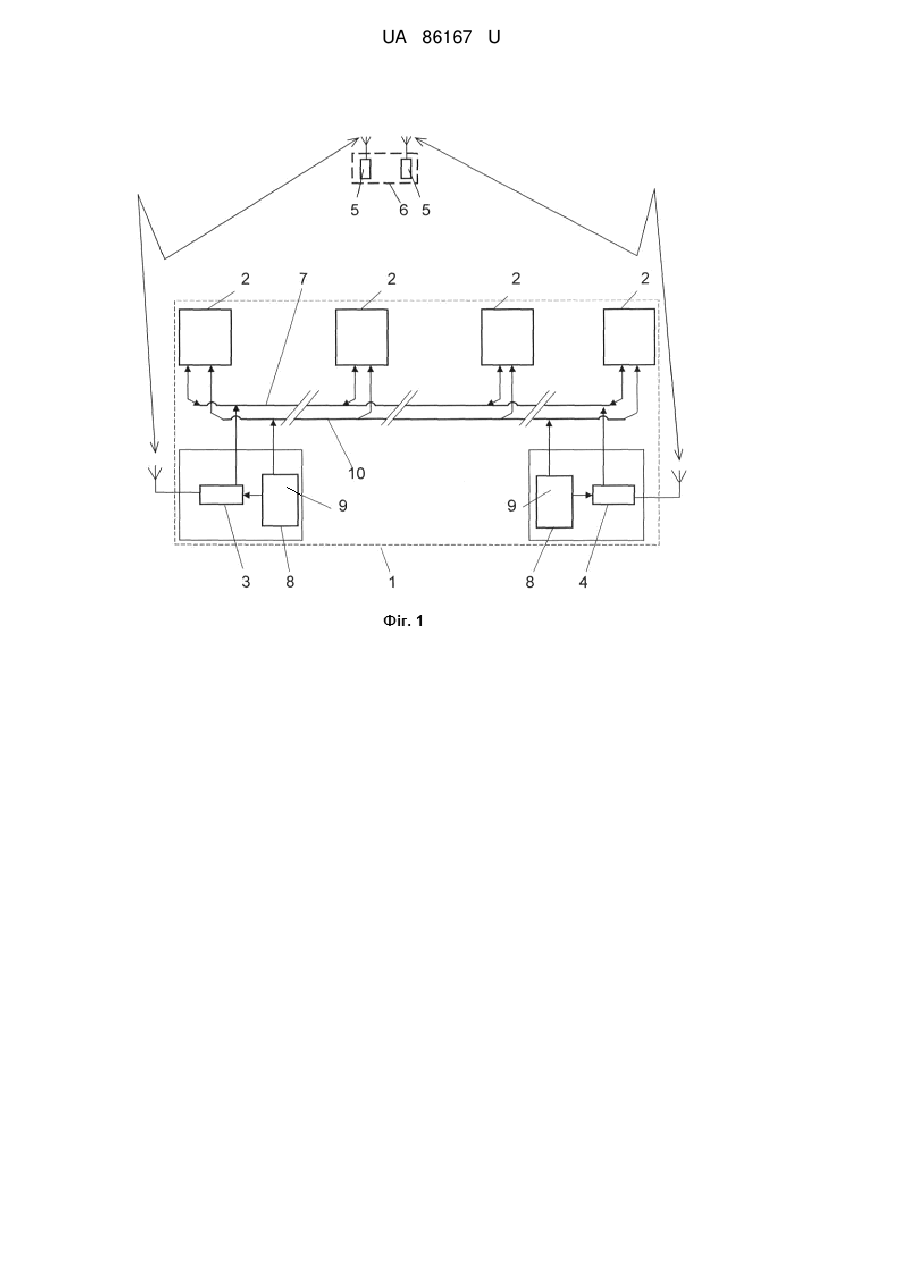

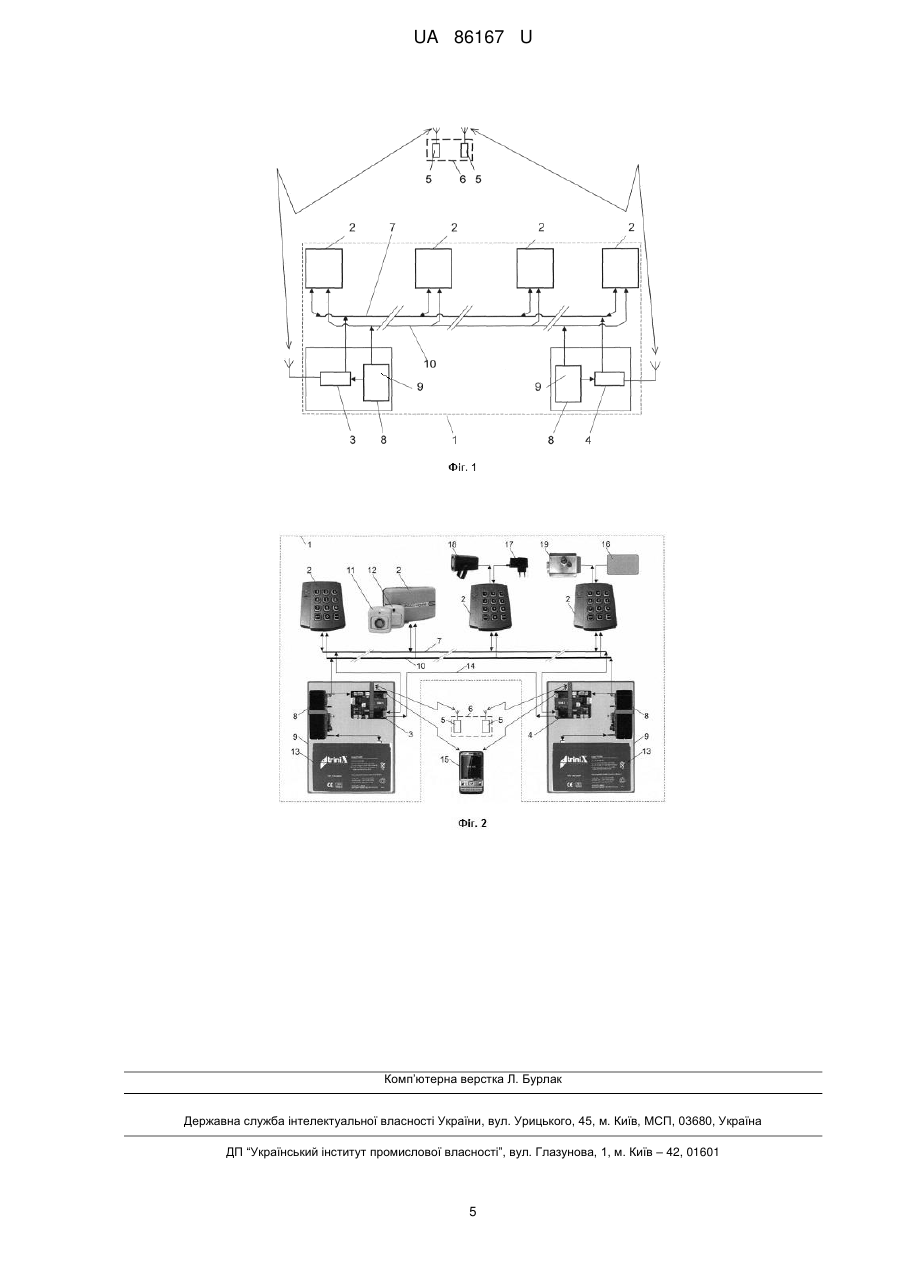

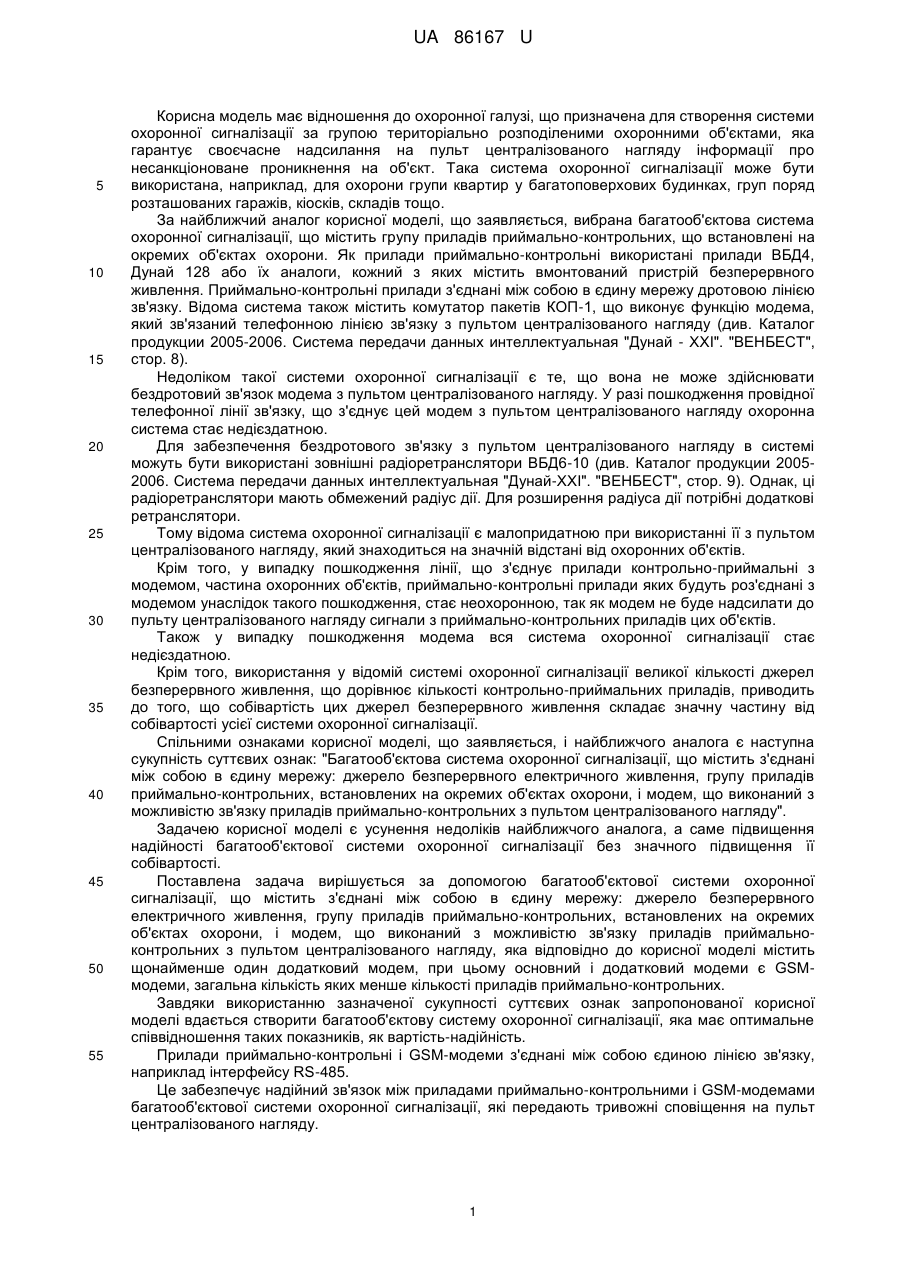

Реферат: Багатооб'єктова система охоронної сигналізації містить з'єднані між собою в єдину мережу: джерело безперервного електричного живлення, групу приладів приймально-контрольних, встановлених на окремих об'єктах охорони, і модем, що виконаний з можливістю зв'язку приладів приймально-контрольних з пультом централізованого нагляду. Система містить щонайменше один додатковий модем. Основний і додатковий модеми є GSM-модемами, загальна кількість яких менше кількості приладів приймально-контрольних. UA 86167 U (12) UA 86167 U UA 86167 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель має відношення до охоронної галузі, що призначена для створення системи охоронної сигналізації за групою територіально розподіленими охоронними об'єктами, яка гарантує своєчасне надсилання на пульт централізованого нагляду інформації про несанкціоноване проникнення на об'єкт. Така система охоронної сигналізації може бути використана, наприклад, для охорони групи квартир у багатоповерхових будинках, груп поряд розташованих гаражів, кіосків, складів тощо. За найближчий аналог корисної моделі, що заявляється, вибрана багатооб'єктова система охоронної сигналізації, що містить групу приладів приймально-контрольних, що встановлені на окремих об'єктах охорони. Як прилади приймально-контрольні використані прилади ВБД4, Дунай 128 або їх аналоги, кожний з яких містить вмонтований пристрій безперервного живлення. Приймально-контрольні прилади з'єднані між собою в єдину мережу дротовою лінією зв'язку. Відома система також містить комутатор пакетів КОП-1, що виконує функцію модема, який зв'язаний телефонною лінією зв'язку з пультом централізованого нагляду (див. Каталог продукции 2005-2006. Система передачи данных интеллектуальная "Дунай - XXI". "ВЕНБЕСТ", стор. 8). Недоліком такої системи охоронної сигналізації є те, що вона не може здійснювати бездротовий зв'язок модема з пультом централізованого нагляду. У разі пошкодження провідної телефонної лінії зв'язку, що з'єднує цей модем з пультом централізованого нагляду охоронна система стає недієздатною. Для забезпечення бездротового зв'язку з пультом централізованого нагляду в системі можуть бути використані зовнішні радіоретранслятори ВБД6-10 (див. Каталог продукции 20052006. Система передачи данных интеллектуальная "Дунай-XXI". "ВЕНБЕСТ", стор. 9). Однак, ці радіоретранслятори мають обмежений радіус дії. Для розширення радіуса дії потрібні додаткові ретранслятори. Тому відома система охоронної сигналізації є малопридатною при використанні її з пультом централізованого нагляду, який знаходиться на значній відстані від охоронних об'єктів. Крім того, у випадку пошкодження лінії, що з'єднує прилади контрольно-приймальні з модемом, частина охоронних об'єктів, приймально-контрольні прилади яких будуть роз'єднані з модемом унаслідок такого пошкодження, стає неохоронною, так як модем не буде надсилати до пульту централізованого нагляду сигнали з приймально-контрольних приладів цих об'єктів. Також у випадку пошкодження модема вся система охоронної сигналізації стає недієздатною. Крім того, використання у відомій системі охоронної сигналізації великої кількості джерел безперервного живлення, що дорівнює кількості контрольно-приймальних приладів, приводить до того, що собівартість цих джерел безперервного живлення складає значну частину від собівартості усієї системи охоронної сигналізації. Спільними ознаками корисної моделі, що заявляється, і найближчого аналога є наступна сукупність суттєвих ознак: "Багатооб'єктова система охоронної сигналізації, що містить з'єднані між собою в єдину мережу: джерело безперервного електричного живлення, групу приладів приймально-контрольних, встановлених на окремих об'єктах охорони, і модем, що виконаний з можливістю зв'язку приладів приймально-контрольних з пультом централізованого нагляду". Задачею корисної моделі є усунення недоліків найближчого аналога, а саме підвищення надійності багатооб'єктової системи охоронної сигналізації без значного підвищення її собівартості. Поставлена задача вирішується за допомогою багатооб'єктової системи охоронної сигналізації, що містить з'єднані між собою в єдину мережу: джерело безперервного електричного живлення, групу приладів приймально-контрольних, встановлених на окремих об'єктах охорони, і модем, що виконаний з можливістю зв'язку приладів приймальноконтрольних з пультом централізованого нагляду, яка відповідно до корисної моделі містить щонайменше один додатковий модем, при цьому основний і додатковий модеми є GSMмодеми, загальна кількість яких менше кількості приладів приймально-контрольних. Завдяки використанню зазначеної сукупності суттєвих ознак запропонованої корисної моделі вдається створити багатооб'єктову систему охоронної сигналізації, яка має оптимальне співвідношення таких показників, як вартість-надійність. Прилади приймально-контрольні і GSM-модеми з'єднані між собою єдиною лінією зв'язку, наприклад інтерфейсу RS-485. Це забезпечує надійний зв'язок між приладами приймально-контрольними і GSM-модемами багатооб'єктової системи охоронної сигналізації, які передають тривожні сповіщення на пульт централізованого нагляду. 1 UA 86167 U 5 10 15 20 25 30 35 40 45 50 55 60 Щонайменше один із GSM-модемів виконаний з можливістю зв'язку приладів приймальноконтрольних також з мобільними телефонами користувачів об'єктів охорони. Це додатково розширює функціональні можливості системи охоронної сигналізації. Основний і додатковий GSM-модеми максимально віддалені один від одного. Таке виконання запобігає одночасному пошкодженню зловмисниками основного і додаткового GSM-модемів, наприклад GSM-глушівкою. Основний і додатковий GSM-модеми розміщені на кінцях єдиної лінії зв'язку інтерфейсу RS485. Це забезпечує найбільш віддалене розміщення GSM-модемів вздовж прямої лінії зв'язку інтерфейсу RS-485. Основний і додатковий GSM-модеми з'єднані між собою резервною лінією зв'язку інтерфейсу RS-485. Таке виконання зберігає повну працездатність системи охоронної сигналізації у разі пошкодження основної лінії зв'язку інтерфейсу RS-485. Резервна лінія зв'язку інтерфейсу RS-485 прокладена окремо від основної лінії зв'язку інтерфейсу RS-485. Це запобігає одночасному зловмисному пошкодженню основної і резервної ліній інтерфейсу RS-485. Кожний GSM-модем має окреме джерело безперервного електричного живлення. Це забезпечує автономність електричного живлення кожного GSM-модема. Кожний із GSM-модемів змонтований в окремому корпусі разом з джерелом безперервного живлення. При такому виконанні вірогідність зловмисного обезструмлення GSM-модемів багатооб'єктової системи охоронної сигналізації мінімальна, що забезпечує можливість передачі цими GSM-модемами на пульт централізованого нагляду відповідного тривожного сповіщення. Малоспоживчі прилади приймально-контрольні і підключені до них малоспоживчі виконавчі пристрої підключені до лінії живлення, яка з'єднує між собою джерела безперервного живлення GSM-модемів. Це дозволяє використати в системі охоронної сигналізації найменшу кількість джерел безперервного живлення, що значно менше кількості приладів приймально-контрольних. Багатооб'єктова система охоронної сигналізації містить додаткові джерела безперервного живлення або мережеві адаптери, які встановлені на окремих охоронних об'єктах, для живлення потужних оповіщувачів та/або виконавчих пристроїв, що підключені до встановлених на цих об'єктах приладів приймально-контрольних. Таке виконання передбачає використання додаткових джерел безперервного живлення лише на тих об'єктах охорони, що містять потужні пристрої, які підключені до приладів приймально-контрольних. Далі корисна модель, що заявляється, більш детально описана з посиланням на креслення, де показано: на фіг. 1 - спрощена структурна схема запропонованої багатооб'єктової системи охоронної сигналізації; на фіг. 2 - структурна схема запропонованої багатооб'єктової системи охоронної сигналізації, що містить додаткові джерела безперервного живлення або мережеві адаптери, які встановлені на окремих охоронних об'єктах, для живлення потужних оповіщувачів та/або виконавчих пристроїв, що підключені до встановлених на цих об'єктах приладів приймальноконтрольних. Багатооб'єктова система охоронної сигналізації 1 містить групу приладів приймальноконтрольних 2, встановлених на окремих об'єктах охорони, один основний GSM-модем 3 і щонайменше один додатковий GSM-модем 4, які забезпечують зв'язок приладів приймальноконтрольних 2 з одним або декількома GSM-модемами 5 пульту централізованого нагляду 6 (див. фіг. 1). Загальна кількість GSM-модемів 3 і 4 менше кількості приладів приймальноконтрольних 2. GSM-модеми 3 і 4 можуть бути налаштовані для роботи в мережах мобільного зв'язку різних операторів. Прилади приймально-контрольні 2 і GSM-модеми 3 і 4 з'єднані між собою єдиною лінією зв'язку 7, наприклад, інтерфейсу RS-485. Основний і додатковий GSM-модеми 3 і 4 максимально віддалені один від одного. Наприклад, у разі прямолінійної лінії зв'язку 7 інтерфейсу RS-485 вони розташовані на її протилежних кінцях. 2 UA 86167 U 5 10 15 20 25 30 35 40 45 50 55 Кожний із GSM-модемів 3 і 4 має окреме джерело безперервного електричного живлення 8, що змонтоване з ним в окремому корпусі 9. Джерела безперервного електричного живлення 8 з'єднані між собою в єдину мережу лінією 10, яка утворює мережу безперервного електричного живлення, до якої підключені приймальноконтрольні прилади 2 та малоспоживчі виконавчі пристрої 11 і 12, що підключені до деяких з приладів приймально-контрольних 2 (див. фіг. 2). Джерела безперервного електричного живлення 8 можуть працювати як від зовнішньої електромережі, так і, у випадку відсутності напруги у зовнішній електромережі, від акумуляторних батарей 13, встановлених у корпусах 9 (див. фіг. 2). Основний і додатковий GSM-модеми 3 і 4 можуть бути додатково з'єднані між собою резервною лінією зв'язку 14, наприклад, також інтерфейсу RS-485, що прокладена окремо від основної лінії зв'язку 7 інтерфейсу RS-485. Щонайменше один із GSM-модемів виконаний з можливістю зв'язку приладів приймальноконтрольних 2 також з мобільними телефонами 15 користувачів об'єктів охорони. Багатооб'єктова система охоронної сигналізації може містити додаткові джерела безперервного живлення 16 або мережеві адаптери 17, що встановлені на окремих охоронних об'єктах, для живлення потужних оповіщувачів 18 і виконавчих пристроїв 19, що підключені до встановлених на цих об'єктах приладів приймально-контрольних 2 (див. фіг. 2). Робота багатооб'єктової системи охоронної сигналізації відбувається наступним чином. У разі несанкціонованого доступу на об'єкт охорони, установлений на ньому прилад приймально-контрольний 2 надсилає по лінії зв'язку 7 сигнал тривоги на GSM-модеми 3 і 4, які у свою чергу передають цей сигнал на один або декілька GSM-модемів 5 пульту централізованого нагляду 6 та на мобільний телефон 15 користувача цього об'єкта охорони. Тим самим оператор пульту централізованого нагляду 6 і користувач об'єкту охорони оповіщаються про несанкціонований доступ до конкретного об'єкту охорони. При пошкодженні GSM-модема 3 або короткочасної відсутності мобільного зв'язку цього модема з модемом 5 пульта централізованого нагляду 6 сигнал тривоги надходить з додаткового GSM-модема 4 до GSM-модема 5 пульту централізованого нагляду 6 та на мобільний телефон 15 користувача відповідного об'єкта охорони. У випадку розірвання в будь-якому місці лінії зв'язку 7 інтерфейсу RS-485 зв'язок між основним і додатковим GSM-модемами 3 і 4 здійснюється через резервну лінію зв'язку 14. При цьому завдяки зазначеному резервному з'єднанню GSM-модемів 3 і 4, кожний із цих модемів, що після розриву лінії 7 стає з'єднаним лише з одною відповідною частиною цієї розірваної лінії, залишається з'єднаним з підключеними до обох цих частин лінії 7 приладами приймальноконтрольними 2. У разі несанкціонованого доступу до будь-якого об'єкту охорони при наявності розриву на лінії зв'язку 7, сигнал тривоги від встановленого на цьому об'єкті приладу приймальноконтрольного 2 буде надходити спочатку до того з модемів 3, 4, що з'єднаний з цим приладом ділянкою лінії зв'язку 7, а вже від цього модема цей сигнал тривоги передається по резервній лінії зв'язку 14 на другий GSM-модем 4 або 3, відповідно. Внаслідок чого обидва модеми 3 і 4 будуть надсилати усі без винятку сигнали тривоги на GSM-модеми 5 пульту централізованого нагляду 6 і відповідні мобільні телефони 15. Таким чином наявність резервної лінії зв'язку 14 дозволяє запропонованій багатооб'єктовій системі охоронної сигналізації так само надійно працювати, як і у випадку нерозірваної лінії зв'язку 7. У разі наявності декількох додаткових GSM-модемів 4, розташованих уздовж лінії зв'язку 7 і з'єднаних резервною лінією зв'язку 14, запропонована система охоронної сигналізації буде здатна надсилати на пульт централізованого нагляду сигнали тривоги від приладів приймальноконтрольних 2 навіть у випадку декількох пошкоджень лінії зв'язку 7. Крім того, кожний з додаткових GSM-модемів 4 здатен надсилати сигнали тривоги на GSMмодем 5 пульту централізованого нагляду 6 та відповідні мобільні телефони 15 користувачів об'єктів охорони у випадку пошкодження як основного GSM-модема 3, так і інших додаткових GSM-модемів 4, що значно підвищує надійність роботи багатооб'єктової системи охоронної сигналізації в цілому. У випадку одночасного пошкодження резервної лінії зв'язку 14 та лінії зв'язку 7 інтерфейсу RS-485 кожний з GSM-модемів 3, 4 буде надсилати на пульт централізованого нагляду сигнали тривоги від тих приладів приймально-контрольних 2, які залишились з'єднаними ділянкою лінії зв'язку 7 з відповідними модемами 3, 4. 60 3 UA 86167 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 1. Багатооб'єктова система охоронної сигналізації, що містить з'єднані між собою в єдину мережу: джерело безперервного електричного живлення, групу приладів приймальноконтрольних, встановлених на окремих об'єктах охорони, і модем, що виконаний з можливістю зв'язку приладів приймально-контрольних з пультом централізованого нагляду, яка відрізняється тим, що система містить щонайменше один додатковий модем, при цьому основний і додатковий модеми є GSM-модемами, загальна кількість яких менше кількості приладів приймально-контрольних. 2. Багатооб'єктова система охоронної сигналізації за п. 1, яка відрізняється тим, що прилади приймально-контрольні і GSM-модеми з'єднані між собою єдиною лінією зв'язку. 3. Багатооб'єктова система охоронної сигналізації за п. 2, яка відрізняється тим, що прилади приймально-контрольні і GSM-модеми з'єднані між собою єдиною лінією зв'язку інтерфейсу RS485. 4. Багатооб'єктова система охоронної сигналізації за одним із пунктів 1-3, яка відрізняється тим, що щонайменше один із GSM-модемів виконаний з можливістю зв'язку приладів приймально-контрольних також з мобільними телефонами користувачів об'єктів охорони. 5. Багатооб'єктова система охоронної сигналізації за одним із пунктів 1-3, яка відрізняється тим, що основний і додатковий GSM-модеми максимально віддалені один від одного. 6. Багатооб'єктова система охоронної сигналізації за п. 3, яка відрізняється тим, що основний і додатковий GSM-модеми розміщені на кінцях єдиної лінії зв'язку інтерфейсу RS-485. 7. Багатооб'єктова система охоронної сигналізації за одним із пунктів 2-6, яка відрізняється тим, що основний і додатковий GSM-модеми з'єднані між собою резервною лінією зв'язку. 8. Багатооб'єктова система охоронної сигналізації за п. 7, яка відрізняється тим, що резервна лінія зв'язку інтерфейсу RS-485 прокладена окремо від основної лінії зв'язку інтерфейсу RS-485. 9. Багатооб'єктова система охоронної сигналізації за одним із пунктів 1-8, яка відрізняється тим, що кожний GSM-модем має окреме джерело безперервного електричного живлення. 10. Багатооб'єктова система охоронної сигналізації за п. 9, яка відрізняється тим, що кожний із GSM-модемів змонтований в окремому корпусі разом з джерелом безперервного живлення. 11. Багатооб'єктова система охоронної сигналізації за п. 10, яка відрізняється тим, що малоспоживчі прилади приймально-контрольні і підключені до них малоспоживчі виконавчі пристрої підключені до лінії живлення, яка з'єднує між собою джерела безперервного живлення GSM-модемів. 12. Багатооб'єктова система охоронної сигналізації за п. 11, яка відрізняється тим, що вона містить додаткові джерела безперервного живлення або мережеві адаптери, які встановлені на окремих охоронних об'єктах, для живлення потужних оповіщувачів та/або виконавчих пристроїв, що підключені до встановлених на цих об'єктах приладів приймально-контрольних. 4 UA 86167 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
