Інфрачервоний газовий сенсор
Формула / Реферат
1. Інфрачервоний газовий сенсор, що складається з оптично зв'язаних джерел інфрачервоного випромінювання, робочої кювети з вхідним і вихідним газовими патрубками, приймача інфрачервоного випромінювання і оптичного фільтра, робоча довжина хвилі в максимумі пропускання якого співпадає з відповідною довжиною хвилі селективної смуги поглинання аналізованого газу, які розміщені у фокусі параболічного дзеркала, який відрізняється тим, що містить n³2 джерел інфрачервоного випромінювання, розміщених з приймачем інфрачервоного випромінювання на одній підкладці відносно оптичної осі так, що утворюють в один момент часу n³2 незалежних і просторово розділених потоків випромінювання, які проходять крізь робочу кювету, на вхідному та вихідному газових патрубках, крізь які прокачується аналізований газ, знаходяться пластини з отворами різних діаметрів, причому отвори менших діаметрів розміщені ближче до її середини, джерела випромінювання мають однаковий температурний коефіцієнт зміщення спектрів випромінювання, які розподілені за довжинами хвиль відносно робочої довжини хвилі оптичного фільтра так, що ширина Dlp пропускання оптичного фільтра вибрана із співвідношення при наведених умовах довжин хвиль в максимумі випромінювання джерел при Т=300 К
, де
- умова для парної кількості джерел випромінювання,
- умова для непарної кількості джерел випромінювання,
n - кількість джерел випромінювання з різними довжинами хвиль;
k - номер джерела випромінювання, k=1, 2, 3, 4,...n із різними довжинами хвиль;
С - температурний коефіцієнт зміщення спектра джерела випромінювання;
DТ - інтервал зміни температури навколишнього середовища;
lk - довжина хвилі в максимумі джерела випромінювання;
lp - робоча довжина хвилі в максимумі пропускання оптичного фільтра;
Dlp - ширина спектра пропускання оптичного фільтра.

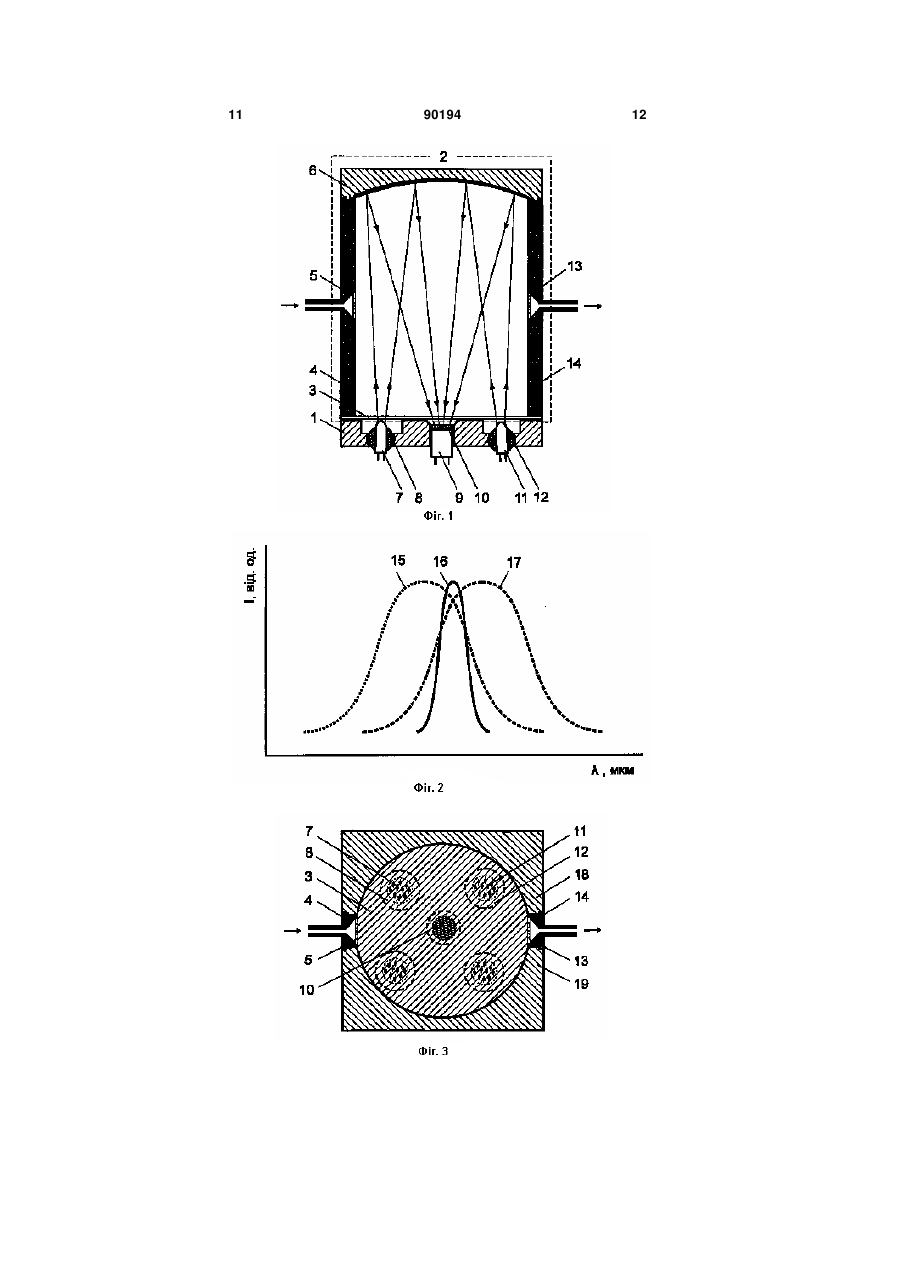

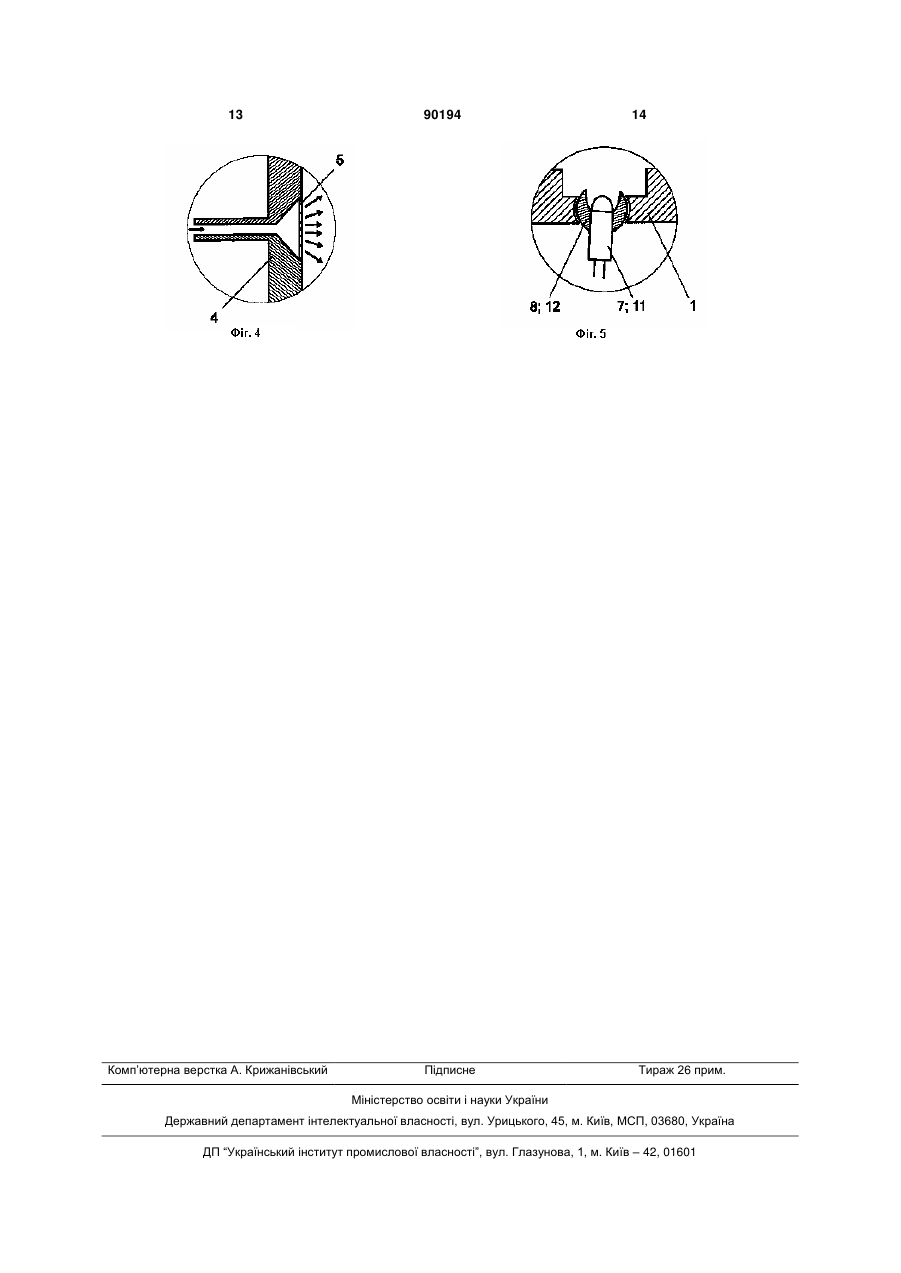

2. Інфрачервоний газовий сенсор за п. 1, який відрізняється тим, що джерела інфрачервоного випромінювання розміщені всередині теплопровідних кульових опор, які містять дзеркальні поверхні, виконані у формі зрізаного конуса або іншого концентратора випромінювання.
3. Інфрачервоний газовий сенсор за одним з пп. 1 або 2, який відрізняється тим, що активні елементи з р-n-переходами джерел інфрачервоного випромінювання розміщені у просвітлюючому та фокусуючому випромінювання середовищі на основі халькогенідних склоподібних сплавів із багатокомпонентних систем Ge(Pb)-Sb(Bi,Ga)-S(Se), що не містять летких токсичних компонентів.
4. Інфрачервоний газовий сенсор за одним з пп. 1-3, який відрізняється тим, що кожне із джерел інфрачервоного випромінювання містить щонайменше два активні елементи з р-n-переходами на одну відповідну довжину хвилі випромінювання.
5. Інфрачервоний газовий сенсор за одним з пп. 1-4, який відрізняється тим, що містить різну кількість джерел інфрачервоного випромінювання з однаковими і різними довжинами хвиль.
6. Інфрачервоний газовий сенсор за одним з пп. 1-5, який відрізняється тим, що джерела інфрачервоного випромінювання об'єднані в одному корпусі з приймачем інфрачервоного випромінювання.
7. Інфрачервоний газовий сенсор за одним з пп. 1-6, який відрізняється тим, що джерелами інфрачервоного випромінювання є напівпровідникові когерентні та некогерентні джерела випромінювання на відповідні довжини хвиль, які містять активні елементи, утворені з вузькозонного напівпровідникового матеріалу, активний шар яких має біполярну провідність.
8. Інфрачервоний газовий сенсор за одним з пп. 1-7, який відрізняється тим, що джерела випромінювання генерують випромінювання в інфрачервоному діапазоні спектра на довжинах хвиль 2,5-5,0 мкм.
9. Інфрачервоний газовий сенсор за одним з пп. 1-8, який відрізняється тим, що перед приймачем інфрачервоного випромінювання розміщена фокусуюча лінза.
10. Інфрачервоний газовий сенсор за одним з пп. 1-9, який відрізняється тим, що джерела інфрачервоного випромінювання працюють в імпульсному режимі з різним інтервалом часу.

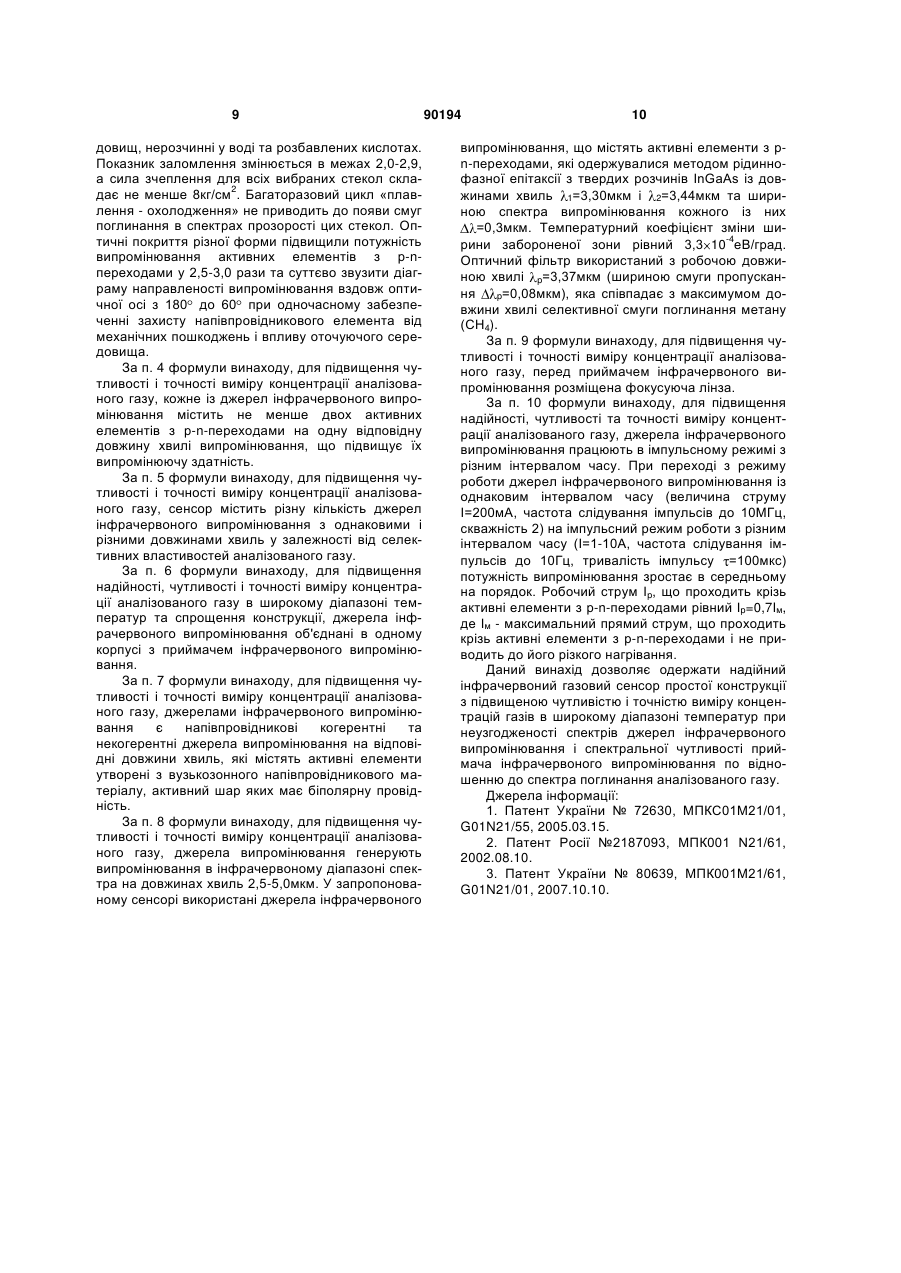

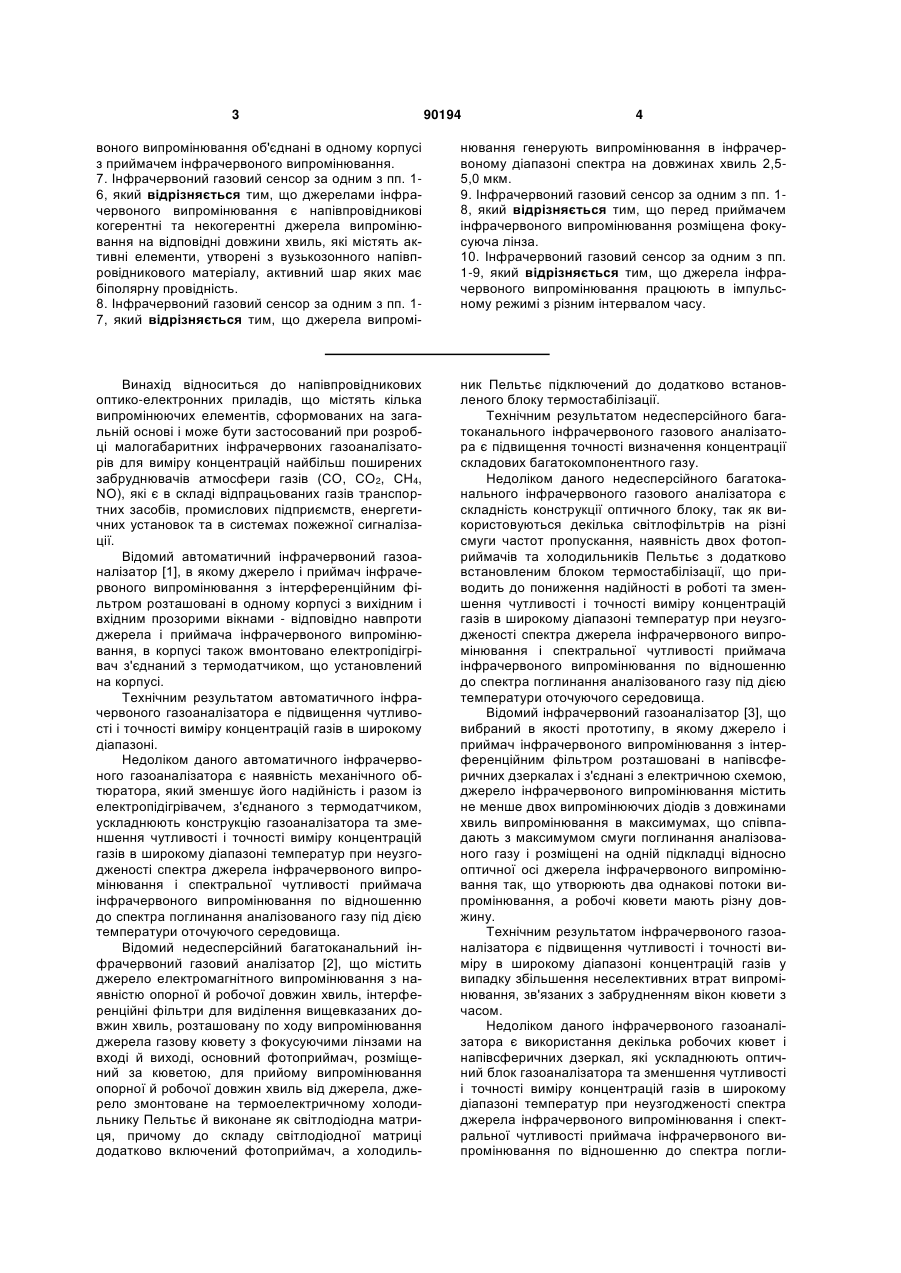

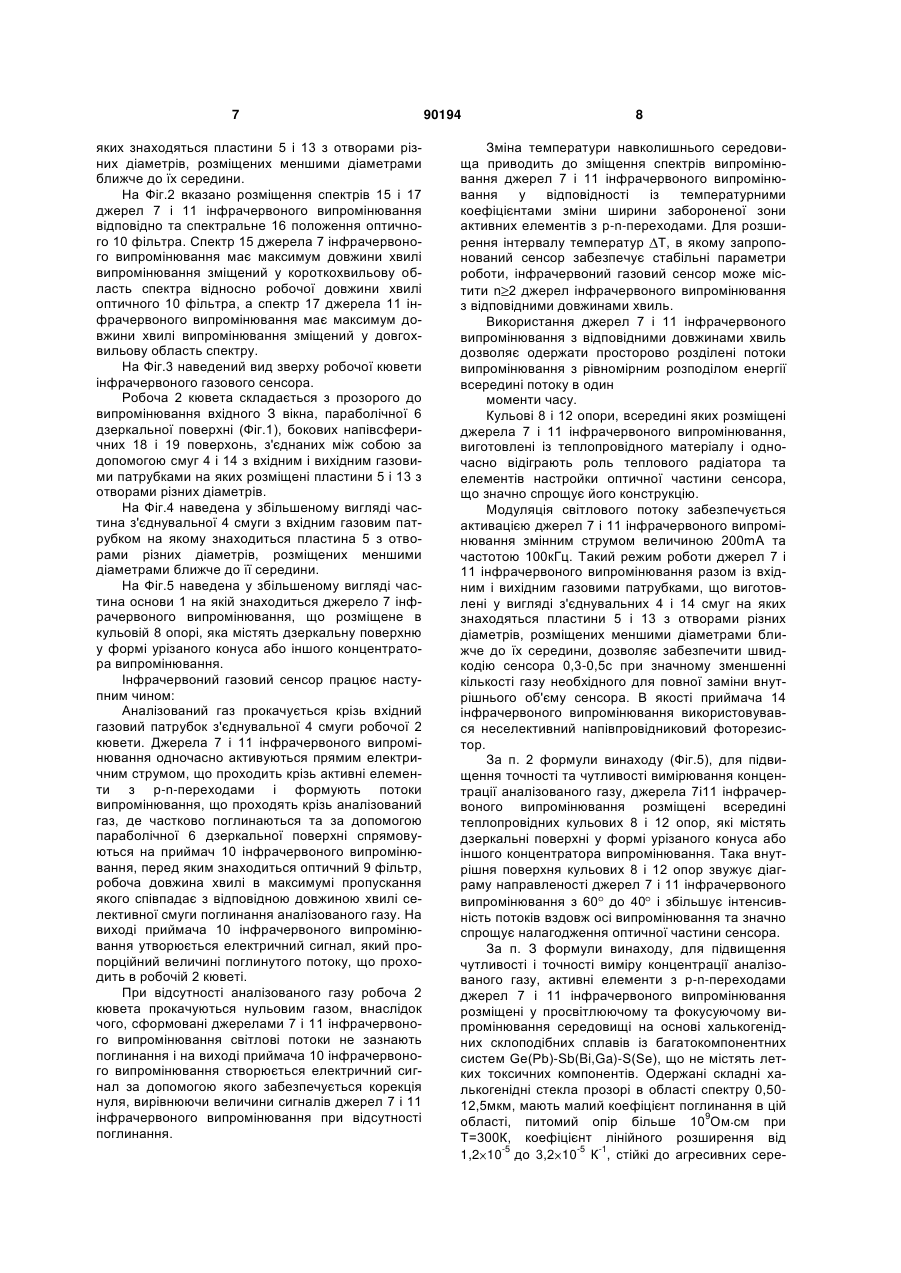

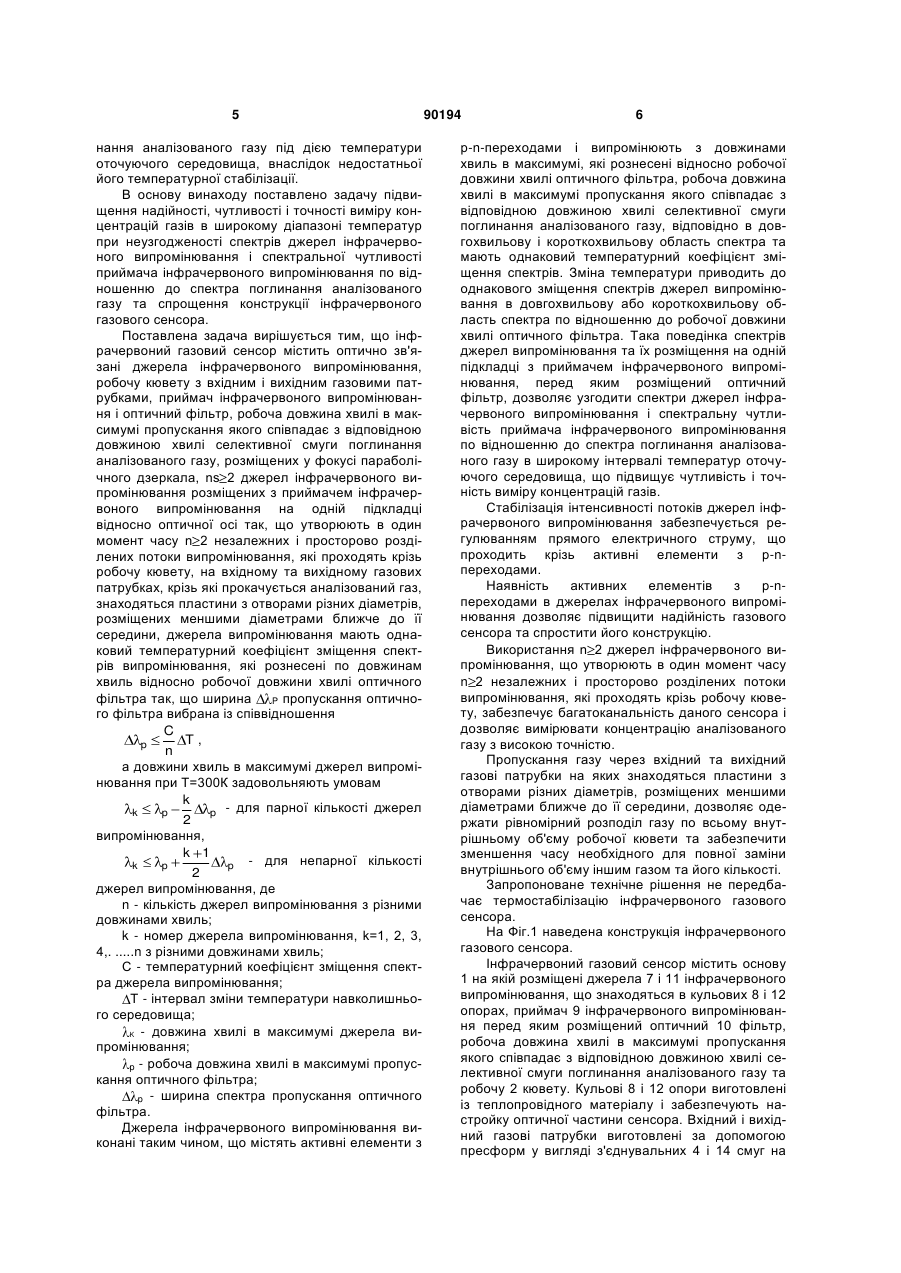

Текст
1. Інфрачервоний газовий сенсор, що складається з оптично зв'язаних джерел інфрачервоного випромінювання, робочої кювети з вхідним і вихідним газовими патрубками, приймача інфрачервоного випромінювання і оптичного фільтра, робоча довжина хвилі в максимумі пропускання якого співпадає з відповідною довжиною хвилі селективної смуги поглинання аналізованого газу, які розміщені у фокусі параболічного дзеркала, який відрізняється тим, що містить n 2 джерел інфрачервоного випромінювання, розміщених з приймачем інфрачервоного випромінювання на одній підкладці відносно оптичної осі так, що утворюють в один момент часу n 2 незалежних і просторово розділених потоків випромінювання, які проходять крізь робочу кювету, на вхідному та вихідному газових патрубках, крізь які прокачується аналізований газ, знаходяться пластини з отворами різних діаметрів, причому отвори менших діаметрів розміщені ближче до її середини, джерела випромінювання мають однаковий температурний коефіцієнт зміщення спектрів випромінювання, які розподілені за довжинами хвиль відносно робочої довжини хвилі оптичного фільтра так, що ширина p пропускання оптичного фільтра вибрана із співвідношення при наведених умовах довжин хвиль в максимумі випромінювання джерел при Т=300 К C T , де p n 2 3 90194 4 воного випромінювання об'єднані в одному корпусі з приймачем інфрачервоного випромінювання. 7. Інфрачервоний газовий сенсор за одним з пп. 16, який відрізняється тим, що джерелами інфрачервоного випромінювання є напівпровідникові когерентні та некогерентні джерела випромінювання на відповідні довжини хвиль, які містять активні елементи, утворені з вузькозонного напівпровідникового матеріалу, активний шар яких має біполярну провідність. 8. Інфрачервоний газовий сенсор за одним з пп. 17, який відрізняється тим, що джерела випромі нювання генерують випромінювання в інфрачервоному діапазоні спектра на довжинах хвиль 2,55,0 мкм. 9. Інфрачервоний газовий сенсор за одним з пп. 18, який відрізняється тим, що перед приймачем інфрачервоного випромінювання розміщена фокусуюча лінза. 10. Інфрачервоний газовий сенсор за одним з пп. 1-9, який відрізняється тим, що джерела інфрачервоного випромінювання працюють в імпульсному режимі з різним інтервалом часу. Винахід відноситься до напівпровідникових оптико-електронних приладів, що містять кілька випромінюючих елементів, сформованих на загальній основі і може бути застосований при розробці малогабаритних інфрачервоних газоаналізаторів для виміру концентрацій найбільш поширених забруднювачів атмосфери газів (CO, CО2, СН4, NО), які є в складі відпрацьованих газів транспортних засобів, промислових підприємств, енергетичних установок та в системах пожежної сигналізації. Відомий автоматичний інфрачервоний газоаналізатор [1], в якому джерело і приймач інфрачервоного випромінювання з інтерференційним фільтром розташовані в одному корпусі з вихідним і вхідним прозорими вікнами - відповідно навпроти джерела і приймача інфрачервоного випромінювання, в корпусі також вмонтовано електропідігрівач з'єднаний з термодатчиком, що установлений на корпусі. Технічним результатом автоматичного інфрачервоного газоаналізатора е підвищення чутливості і точності виміру концентрацій газів в широкому діапазоні. Недоліком даного автоматичного інфрачервоного газоаналізатора є наявність механічного обтюратора, який зменшує його надійність і разом із електропідігрівачем, з'єднаного з термодатчиком, ускладнюють конструкцію газоаналізатора та зменшення чутливості і точності виміру концентрацій газів в широкому діапазоні температур при неузгодженості спектра джерела інфрачервоного випромінювання і спектральної чутливості приймача інфрачервоного випромінювання по відношенню до спектра поглинання аналізованого газу під дією температури оточуючого середовища. Відомий недесперсійний багатоканальний інфрачервоний газовий аналізатор [2], що містить джерело електромагнітного випромінювання з наявністю опорної й робочої довжин хвиль, інтерференційні фільтри для виділення вищевказаних довжин хвиль, розташовану по ходу випромінювання джерела газову кювету з фокусуючими лінзами на вході й виході, основний фотоприймач, розміщений за кюветою, для прийому випромінювання опорної й робочої довжин хвиль від джерела, джерело змонтоване на термоелектричному холодильнику Пельтьє й виконане як світлодіодна матриця, причому до складу світлодіодної матриці додатково включений фотоприймач, а холодиль никПельтьє підключений до додатково встановленого блоку термостабілізації. Технічним результатом недесперсійного багатоканального інфрачервоного газового аналізатора є підвищення точності визначення концентрації складових багатокомпонентного газу. Недоліком даного недесперсійного багатоканального інфрачервоного газового аналізатора є складність конструкції оптичного блоку, так як використовуються декілька світлофільтрів на різні смуги частот пропускання, наявність двох фотоприймачів та холодильників Пельтьє з додатково встановленим блоком термостабілізації, що приводить до пониження надійності в роботі та зменшення чутливості і точності виміру концентрацій газів в широкому діапазоні температур при неузгодженості спектра джерела інфрачервоного випромінювання і спектральної чутливості приймача інфрачервоного випромінювання по відношенню до спектра поглинання аналізованого газу під дією температури оточуючого середовища. Відомий інфрачервоний газоаналізатор [3], що вибраний в якості прототипу, в якому джерело і приймач інфрачервоного випромінювання з інтерференційним фільтром розташовані в напівсферичних дзеркалах і з'єднані з електричною схемою, джерело інфрачервоного випромінювання містить не менше двох випромінюючих діодів з довжинами хвиль випромінювання в максимумах, що співпадають з максимумом смуги поглинання аналізованого газу і розміщені на одній підкладці відносно оптичної осі джерела інфрачервоного випромінювання так, що утворюють два однакові потоки випромінювання, а робочі кювети мають різну довжину. Технічним результатом інфрачервоного газоаналізатора є підвищення чутливості і точності виміру в широкому діапазоні концентрацій газів у випадку збільшення неселективних втрат випромінювання, зв'язаних з забрудненням вікон кювети з часом. Недоліком даного інфрачервоного газоаналізатора є використання декілька робочих кювет і напівсферичних дзеркал, які ускладнюють оптичний блок газоаналізатора та зменшення чутливості і точності виміру концентрацій газів в широкому діапазоні температур при неузгодженості спектра джерела інфрачервоного випромінювання і спектральної чутливості приймача інфрачервоного випромінювання по відношенню до спектра погли 5 нання аналізованого газу під дією температури оточуючого середовища, внаслідок недостатньої його температурної стабілізації. В основу винаходу поставлено задачу підвищення надійності, чутливості і точності виміру концентрацій газів в широкому діапазоні температур при неузгодженості спектрів джерел інфрачервоного випромінювання і спектральної чутливості приймача інфрачервоного випромінювання по відношенню до спектра поглинання аналізованого газу та спрощення конструкції інфрачервоного газового сенсора. Поставлена задача вирішується тим, що інфрачервоний газовий сенсор містить оптично зв'язані джерела інфрачервоного випромінювання, робочу кювету з вхідним і вихідним газовими патрубками, приймач інфрачервоного випромінювання і оптичний фільтр, робоча довжина хвилі в максимумі пропускання якого співпадає з відповідною довжиною хвилі селективної смуги поглинання аналізованого газу, розміщених у фокусі параболічного дзеркала, ns 2 джерел інфрачервоного випромінювання розміщених з приймачем інфрачервоного випромінювання на одній підкладці відносно оптичної осі так, що утворюють в один момент часу n 2 незалежних і просторово розділених потоки випромінювання, які проходять крізь робочу кювету, на вхідному та вихідному газових патрубках, крізь які прокачується аналізований газ, знаходяться пластини з отворами різних діаметрів, розміщених меншими діаметрами ближче до її середини, джерела випромінювання мають однаковий температурний коефіцієнт зміщення спектрів випромінювання, які рознесені по довжинам хвиль відносно робочої довжини хвилі оптичного фільтра так, що ширина P пропускання оптичного фільтра вибрана із співвідношення C T, p n а довжини хвиль в максимумі джерел випромінювання при Т=300К задовольняють умовам k k p p - для парної кількості джерел 2 випромінювання, k 1 k p p - для непарної кількості 2 джерел випромінювання, де n - кількість джерел випромінювання з різними довжинами хвиль; k - номер джерела випромінювання, k=1, 2, 3, 4,. .....n з різними довжинами хвиль; С - температурний коефіцієнт зміщення спектра джерела випромінювання; Т - інтервал зміни температури навколишнього середовища; K - довжина хвилі в максимумі джерела випромінювання; p - робоча довжина хвилі в максимумі пропускання оптичного фільтра; p - ширина спектра пропускання оптичного фільтра. Джерела інфрачервоного випромінювання виконані таким чином, що містять активні елементи з 90194 6 р-n-переходами і випромінюють з довжинами хвиль в максимумі, які рознесені відносно робочої довжини хвилі оптичного фільтра, робоча довжина хвилі в максимумі пропускання якого співпадає з відповідною довжиною хвилі селективної смуги поглинання аналізованого газу, відповідно в довгохвильову і короткохвильову область спектра та мають однаковий температурний коефіцієнт зміщення спектрів. Зміна температури приводить до однакового зміщення спектрів джерел випромінювання в довгохвильову або короткохвильову область спектра по відношенню до робочої довжини хвилі оптичного фільтра. Така поведінка спектрів джерел випромінювання та їх розміщення на одній підкладці з приймачем інфрачервоного випромінювання, перед яким розміщений оптичний фільтр, дозволяє узгодити спектри джерел інфрачервоного випромінювання і спектральну чутливість приймача інфрачервоного випромінювання по відношенню до спектра поглинання аналізованого газу в широкому інтервалі температур оточуючого середовища, що підвищує чутливість і точність виміру концентрацій газів. Стабілізація інтенсивності потоків джерел інфрачервоного випромінювання забезпечується регулюванням прямого електричного струму, що проходить крізь активні елементи з р-nпереходами. Наявність активних елементів з р-nпереходами в джерелах інфрачервоного випромінювання дозволяє підвищити надійність газового сенсора та спростити його конструкцію. Використання n 2 джерел інфрачервоного випромінювання, що утворюють в один момент часу n 2 незалежних і просторово розділених потоки випромінювання, які проходять крізь робочу кювету, забезпечує багатоканальність даного сенсора і дозволяє вимірювати концентрацію аналізованого газу з високою точністю. Пропускання газу через вхідний та вихідний газові патрубки на яких знаходяться пластини з отворами різних діаметрів, розміщених меншими діаметрами ближче до її середини, дозволяє одержати рівномірний розподіл газу по всьому внутрішньому об'єму робочої кювети та забезпечити зменшення часу необхідного для повної заміни внутрішнього об'єму іншим газом та його кількості. Запропоноване технічне рішення не передбачає термостабілізацію інфрачервоного газового сенсора. На Фіг.1 наведена конструкція інфрачервоного газового сенсора. Інфрачервоний газовий сенсор містить основу 1 на якій розміщені джерела 7 і 11 інфрачервоного випромінювання, що знаходяться в кульових 8 і 12 опорах, приймач 9 інфрачервоного випромінювання перед яким розміщений оптичний 10 фільтр, робоча довжина хвилі в максимумі пропускання якого співпадає з відповідною довжиною хвилі селективної смуги поглинання аналізованого газу та робочу 2 кювету. Кульові 8 і 12 опори виготовлені із теплопровідного матеріалу і забезпечують настройку оптичної частини сенсора. Вхідний і вихідний газові патрубки виготовлені за допомогою пресформ у вигляді з'єднувальних 4 і 14 смуг на 7 яких знаходяться пластини 5 і 13 з отворами різних діаметрів, розміщених меншими діаметрами ближче до їх середини. На Фіг.2 вказано розміщення спектрів 15 і 17 джерел 7 і 11 інфрачервоного випромінювання відповідно та спектральне 16 положення оптичного 10 фільтра. Спектр 15 джерела 7 інфрачервоного випромінювання має максимум довжини хвилі випромінювання зміщений у короткохвильову область спектра відносно робочої довжини хвилі оптичного 10 фільтра, а спектр 17 джерела 11 інфрачервоного випромінювання має максимум довжини хвилі випромінювання зміщений у довгохвильову область спектру. На Фіг.3 наведений вид зверху робочої кювети інфрачервоного газового сенсора. Робоча 2 кювета складається з прозорого до випромінювання вхідного З вікна, параболічної 6 дзеркальної поверхні (Фіг.1), бокових напівсферичних 18 і 19 поверхонь, з'єднаних між собою за допомогою смуг 4 і 14 з вхідним і вихідним газовими патрубками на яких розміщені пластини 5 і 13 з отворами різних діаметрів. На Фіг.4 наведена у збільшеному вигляді частина з'єднувальної 4 смуги з вхідним газовим патрубком на якому знаходиться пластина 5 з отворами різних діаметрів, розміщених меншими діаметрами ближче до її середини. На Фіг.5 наведена у збільшеному вигляді частина основи 1 на якій знаходиться джерело 7 інфрачервоного випромінювання, що розміщене в кульовій 8 опорі, яка містять дзеркальну поверхню у формі урізаного конуса або іншого концентратора випромінювання. Інфрачервоний газовий сенсор працює наступним чином: Аналізований газ прокачується крізь вхідний газовий патрубок з'єднувальної 4 смуги робочої 2 кювети. Джерела 7 і 11 інфрачервоного випромінювання одночасно активуються прямим електричним струмом, що проходить крізь активні елементи з р-n-переходами і формують потоки випромінювання, що проходять крізь аналізований газ, де частково поглинаються та за допомогою параболічної 6 дзеркальної поверхні спрямовуються на приймач 10 інфрачервоного випромінювання, перед яким знаходиться оптичний 9 фільтр, робоча довжина хвилі в максимумі пропускання якого співпадає з відповідною довжиною хвилі селективної смуги поглинання аналізованого газу. На виході приймача 10 інфрачервоного випромінювання утворюється електричний сигнал, який пропорційний величині поглинутого потоку, що проходить в робочій 2 кюветі. При відсутності аналізованого газу робоча 2 кювета прокачуються нульовим газом, внаслідок чого, сформовані джерелами 7 і 11 інфрачервоного випромінювання світлові потоки не зазнають поглинання і на виході приймача 10 інфрачервоного випромінювання створюється електричний сигнал за допомогою якого забезпечується корекція нуля, вирівнюючи величини сигналів джерел 7 і 11 інфрачервоного випромінювання при відсутності поглинання. 90194 8 Зміна температури навколишнього середовища приводить до зміщення спектрів випромінювання джерел 7 і 11 інфрачервоного випромінювання у відповідності із температурними коефіцієнтами зміни ширини забороненої зони активних елементів з р-n-переходами. Для розширення інтервалу температур Т, в якому запропонований сенсор забезпечує стабільні параметри роботи, інфрачервоний газовий сенсор може містити n 2 джерел інфрачервоного випромінювання з відповідними довжинами хвиль. Використання джерел 7 і 11 інфрачервоного випромінювання з відповідними довжинами хвиль дозволяє одержати просторово розділені потоки випромінювання з рівномірним розподілом енергії всередині потоку в один моменти часу. Кульові 8 і 12 опори, всередині яких розміщені джерела 7 і 11 інфрачервоного випромінювання, виготовлені із теплопровідного матеріалу і одночасно відіграють роль теплового радіатора та елементів настройки оптичної частини сенсора, що значно спрощує його конструкцію. Модуляція світлового потоку забезпечується активацією джерел 7 і 11 інфрачервоного випромінювання змінним струмом величиною 200mA та частотою 100кГц. Такий режим роботи джерел 7 і 11 інфрачервоного випромінювання разом із вхідним і вихідним газовими патрубками, що виготовлені у вигляді з'єднувальних 4 і 14 смуг на яких знаходяться пластини 5 і 13 з отворами різних діаметрів, розміщених меншими діаметрами ближче до їх середини, дозволяє забезпечити швидкодію сенсора 0,3-0,5с при значному зменшенні кількості газу необхідного для повної заміни внутрішнього об'єму сенсора. В якості приймача 14 інфрачервоного випромінювання використовувався неселективний напівпровідниковий фоторезистор. За п. 2 формули винаходу (Фіг.5), для підвищення точності та чутливості вимірювання концентрації аналізованого газу, джерела 7і11 інфрачервоного випромінювання розміщені всередині теплопровідних кульових 8 і 12 опор, які містять дзеркальні поверхні у формі урізаного конуса або іншого концентратора випромінювання. Така внутрішня поверхня кульових 8 і 12 опор звужує діаграму направленості джерел 7 і 11 інфрачервоного випромінювання з 60 до 40 і збільшує інтенсивність потоків вздовж осі випромінювання та значно спрощує налагодження оптичної частини сенсора. За п. З формули винаходу, для підвищення чутливості і точності виміру концентрації аналізованого газу, активні елементи з р-n-переходами джерел 7 і 11 інфрачервоного випромінювання розміщені у просвітлюючому та фокусуючому випромінювання середовищі на основі халькогенідних склоподібних сплавів із багатокомпонентних систем Ge(Pb)-Sb(Bi,Ga)-S(Se), що не містять летких токсичних компонентів. Одержані складні халькогенідні стекла прозорі в області спектру 0,5012,5мкм, мають малий коефіцієнт поглинання в цій області, питомий опір більше 109Ом см при Т=300К, коефіцієнт лінійного розширення від 1,2 10-5 до 3,2 10-5 К-1, стійкі до агресивних сере 9 довищ, нерозчинні у воді та розбавлених кислотах. Показник заломлення змінюється в межах 2,0-2,9, а сила зчеплення для всіх вибраних стекол складає не менше 8кг/см2. Багаторазовий цикл «плавлення - охолодження» не приводить до появи смуг поглинання в спектрах прозорості цих стекол. Оптичні покриття різної форми підвищили потужність випромінювання активних елементів з р-nпереходами у 2,5-3,0 рази та суттєво звузити діаграму направленості випромінювання вздовж оптичної осі з 180 до 60 при одночасному забезпеченні захисту напівпровідникового елемента від механічних пошкоджень і впливу оточуючого середовища. За п. 4 формули винаходу, для підвищення чутливості і точності виміру концентрації аналізованого газу, кожне із джерел інфрачервоного випромінювання містить не менше двох активних елементів з р-n-переходами на одну відповідну довжину хвилі випромінювання, що підвищує їх випромінюючу здатність. За п. 5 формули винаходу, для підвищення чутливості і точності виміру концентрації аналізованого газу, сенсор містить різну кількість джерел інфрачервоного випромінювання з однаковими і різними довжинами хвиль у залежності від селективних властивостей аналізованого газу. За п. 6 формули винаходу, для підвищення надійності, чутливості і точності виміру концентрації аналізованого газу в широкому діапазоні температур та спрощення конструкції, джерела інфрачервоного випромінювання об'єднані в одному корпусі з приймачем інфрачервоного випромінювання. За п. 7 формули винаходу, для підвищення чутливості і точності виміру концентрації аналізованого газу, джерелами інфрачервоного випромінювання є напівпровідникові когерентні та некогерентні джерела випромінювання на відповідні довжини хвиль, які містять активні елементи утворені з вузькозонного напівпровідникового матеріалу, активний шар яких має біполярну провідність. За п. 8 формули винаходу, для підвищення чутливості і точності виміру концентрації аналізованого газу, джерела випромінювання генерують випромінювання в інфрачервоному діапазоні спектра на довжинах хвиль 2,5-5,0мкм. У запропонованому сенсорі використані джерела інфрачервоного 90194 10 випромінювання, що містять активні елементи з рn-переходами, які одержувалися методом рідиннофазної епітаксії з твердих розчинів InGaAs із довжинами хвиль 1=3,30мкм і 2=3,44мкм та шириною спектра випромінювання кожного із них =0,3мкм. Температурний коефіцієнт зміни ширини забороненої зони рівний 3,3 10-4еВ/град. Оптичний фільтр використаний з робочою довжиною хвилі p=3,37мкм (шириною смуги пропускання p=0,08мкм), яка співпадає з максимумом довжини хвилі селективної смуги поглинання метану (СН4). За п. 9 формули винаходу, для підвищення чутливості і точності виміру концентрації аналізованого газу, перед приймачем інфрачервоного випромінювання розміщена фокусуюча лінза. За п. 10 формули винаходу, для підвищення надійності, чутливості та точності виміру концентрації аналізованого газу, джерела інфрачервоного випромінювання працюють в імпульсному режимі з різним інтервалом часу. При переході з режиму роботи джерел інфрачервоного випромінювання із однаковим інтервалом часу (величина струму I=200мА, частота слідування імпульсів до 10МГц, скважність 2) на імпульсний режим роботи з різним інтервалом часу (І=1-10А, частота слідування імпульсів до 10Гц, тривалість імпульсу =100мкс) потужність випромінювання зростає в середньому на порядок. Робочий струм Ip, що проходить крізь активні елементи з р-n-переходами рівний Ip=0,7Iм, де Iм - максимальний прямий струм, що проходить крізь активні елементи з р-n-переходами і не приводить до його різкого нагрівання. Даний винахід дозволяє одержати надійний інфрачервоний газовий сенсор простої конструкції з підвищеною чутливістю і точністю виміру концентрацій газів в широкому діапазоні температур при неузгодженості спектрів джерел інфрачервоного випромінювання і спектральної чутливості приймача інфрачервоного випромінювання по відношенню до спектра поглинання аналізованого газу. Джерела інформації: 1. Патент України № 72630, МПКС01М21/01, G01N21/55, 2005.03.15. 2. Патент Росії №2187093, МПК001 N21/61, 2002.08.10. 3. Патент України № 80639, МПК001М21/61, G01N21/01, 2007.10.10. 11 90194 12 13 Комп’ютерна верстка А. Крижанівський 90194 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInfra-red gas sensor
Автори англійськоюKabatsii Vasyl Mykolaiovych
Назва патенту російськоюИнфракрасный газовый сенсор
Автори російськоюКабаций Василий Николаевич
МПК / Мітки
МПК: H01L 33/00, G01N 21/03, G01N 21/01
Мітки: газовий, сенсор, інфрачервоний
