Модульна система збірних відкотних воріт
Формула / Реферат

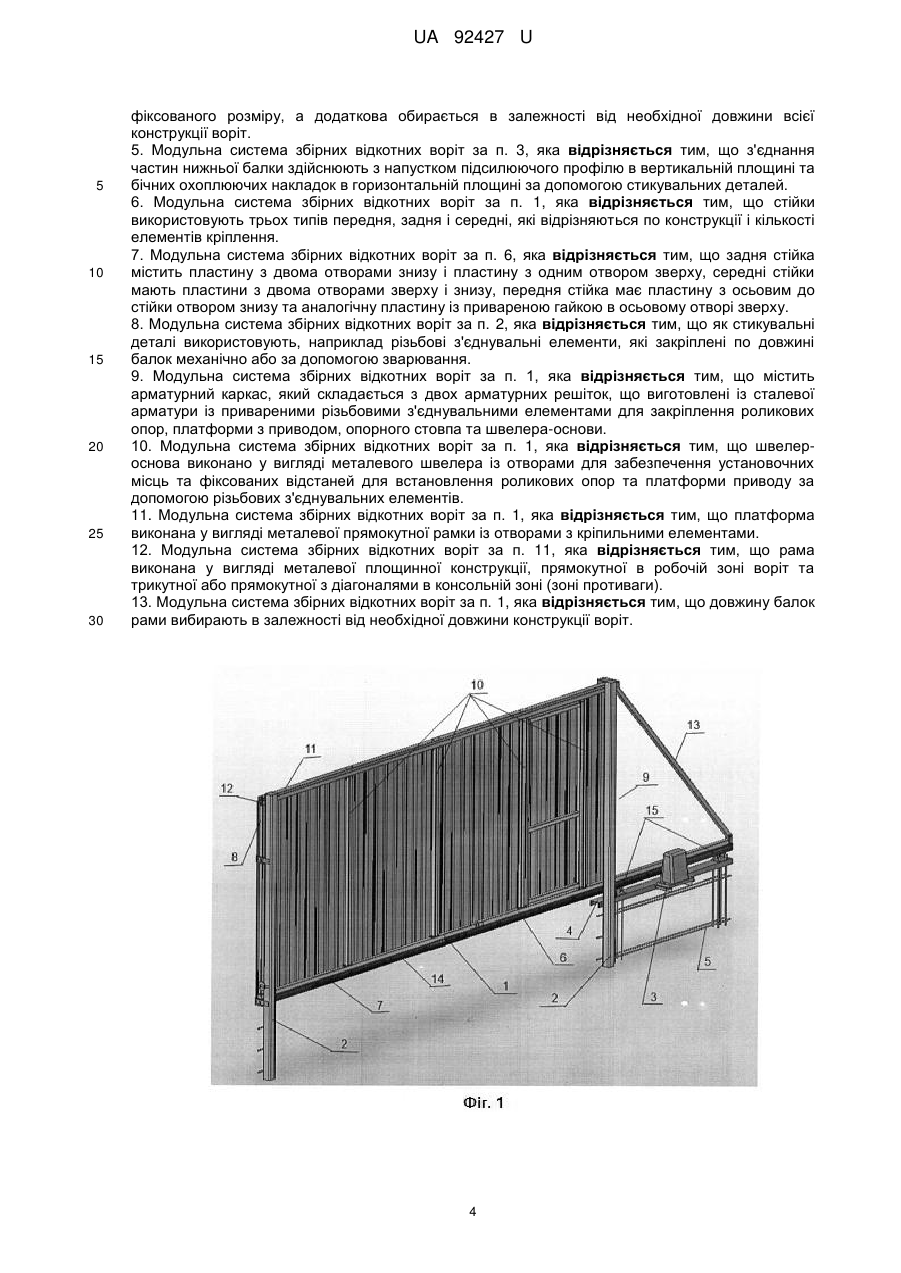

1. Модульна система збірних відкотних воріт, яка виконана у вигляді самонесучої конструкції, що містить раму, в якій встановлено профільований лист, роликові опори, привід, яка відрізняється тим, що рама, яка переміщається по роликових опорах, виконана із сталевого профілю, яка складається з нижньої балки, що складається щонайменше з однієї частини, до якої закріплено зубчасту рейку; верхньої балки, яка складається з двох профілів верхнього та нижнього, що механічно з'єднують під час складання конструкції воріт, причому верхній профіль є більшим за нижній; стійки воріт, які є вертикальними несучими елементами рами воріт, що забезпечують необхідну висоту рами воріт і є основою для закріплення вертикальних з'єднань профільованих листів та розкосу, які виконано з металевого профілю з двома з'єднувальними отворами, причому відстань між отворами розкосу та отворами в з'єднувальних деталях нижньої та верхньої балок при суміщенні та фіксації забезпечують геометричну гіпотенузу трикутника, катети якого утворюють по горизонталі - консольну частину нижньої балки, а по вертикалі - задню стійку для посилення міцності конструкції та надання їй геометричної замкненості; а також система містить швелер-основу, платформу для закріплення приводу та щонайменше два несучі опорні стовпи.
2. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що несучі опорні стовпи є частиною нерухомої несучої конструкції, для встановлення верхніх роликів, які охоплюють верхній профіль верхньої балки воріт для забезпечення вертикального положення рами воріт та за для утримання конструкції воріт від дії вітрових навантажень, виконані у вигляді металевих стовпів з отворами та стикувальними деталями для закріплення до швелера - основи в нижній частині та закріплення верхніх роликів у верхній частині.
3. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що профіль нижньої балки складається з двох паралельних профілів, з'єднаних механічно або за допомогою зварювання вздовж, один з яких є направляючою для опорних роликів, а інший - підсилюючий, який також використовується для закріплення нижнього краю профільованого листа.
4. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що нижня балка виконана роз'ємною з двох частин базової та додаткової, причому базова балка виконана фіксованого розміру, а додаткова обирається в залежності від необхідної довжини всієї конструкції воріт.
5. Модульна система збірних відкотних воріт за п. 3, яка відрізняється тим, що з'єднання частин нижньої балки здійснюють з напустком підсилюючого профілю в вертикальній площині та бічних охоплюючих накладок в горизонтальній площині за допомогою стикувальних деталей.
6. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що стійки використовують трьох типів передня, задня і середні, які відрізняються по конструкції і кількості елементів кріплення.
7. Модульна система збірних відкотних воріт за п. 6, яка відрізняється тим, що задня стійка містить пластину з двома отворами знизу і пластину з одним отвором зверху, середні стійки мають пластини з двома отворами зверху і знизу, передня стійка має пластину з осьовим до стійки отвором знизу та аналогічну пластину із привареною гайкою в осьовому отворі зверху.
8. Модульна система збірних відкотних воріт за п. 2, яка відрізняється тим, що як стикувальні деталі використовують, наприклад різьбові з'єднувальні елементи, які закріплені по довжині балок механічно або за допомогою зварювання.
9. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що містить арматурний каркас, який складається з двох арматурних решіток, що виготовлені із сталевої арматури із привареними різьбовими з'єднувальними елементами для закріплення роликових опор, платформи з приводом, опорного стовпа та швелера-основи.
10. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що швелер-основа виконано у вигляді металевого швелера із отворами для забезпечення установочних місць та фіксованих відстаней для встановлення роликових опор та платформи приводу за допомогою різьбових з'єднувальних елементів.
11. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що платформа виконана у вигляді металевої прямокутної рамки із отворами з кріпильними елементами.
12. Модульна система збірних відкотних воріт за п. 11, яка відрізняється тим, що рама виконана у вигляді металевої площинної конструкції, прямокутної в робочій зоні воріт та трикутної або прямокутної з діагоналями в консольній зоні (зоні противаги).
13. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що довжину балок рами вибирають в залежності від необхідної довжини конструкції воріт.
Текст

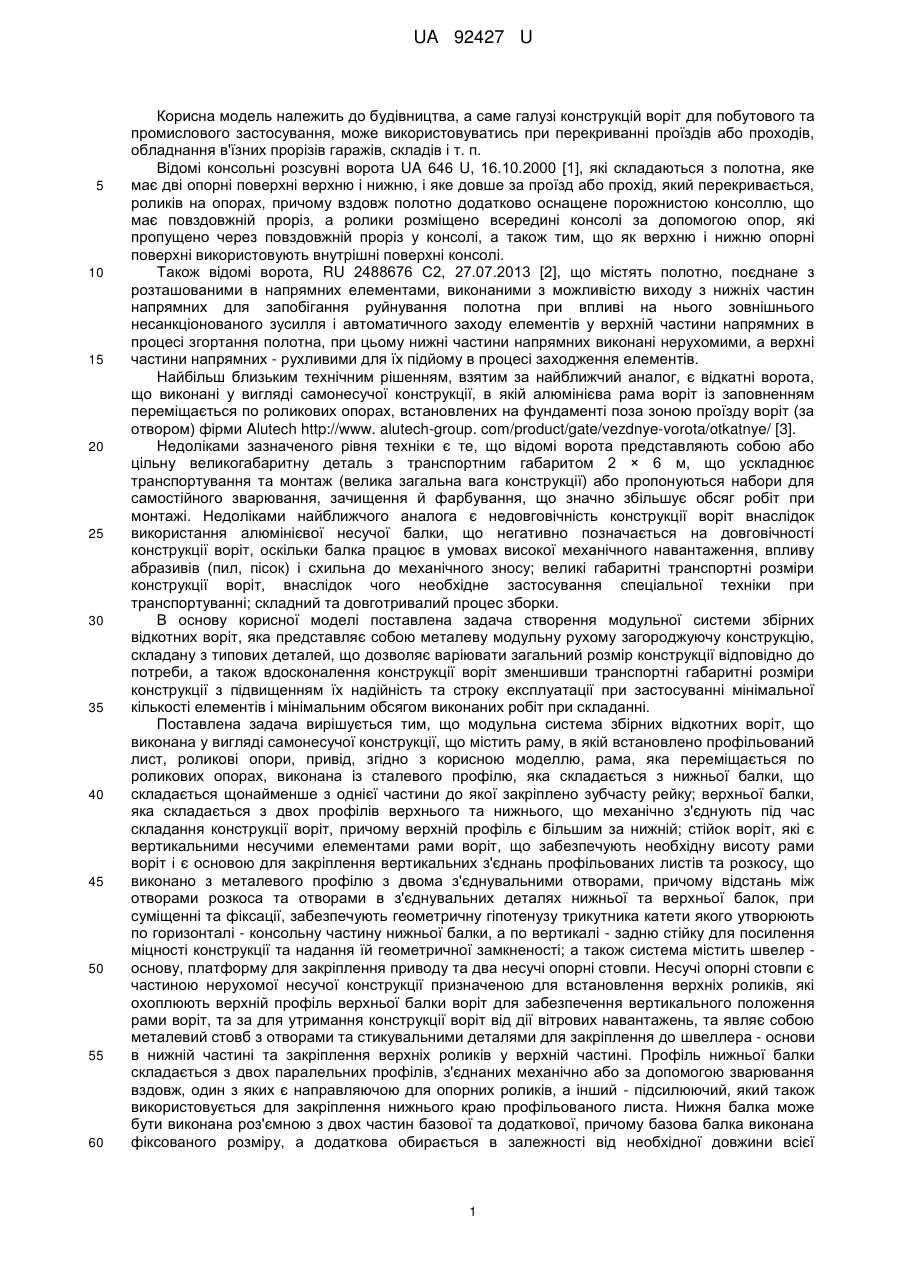

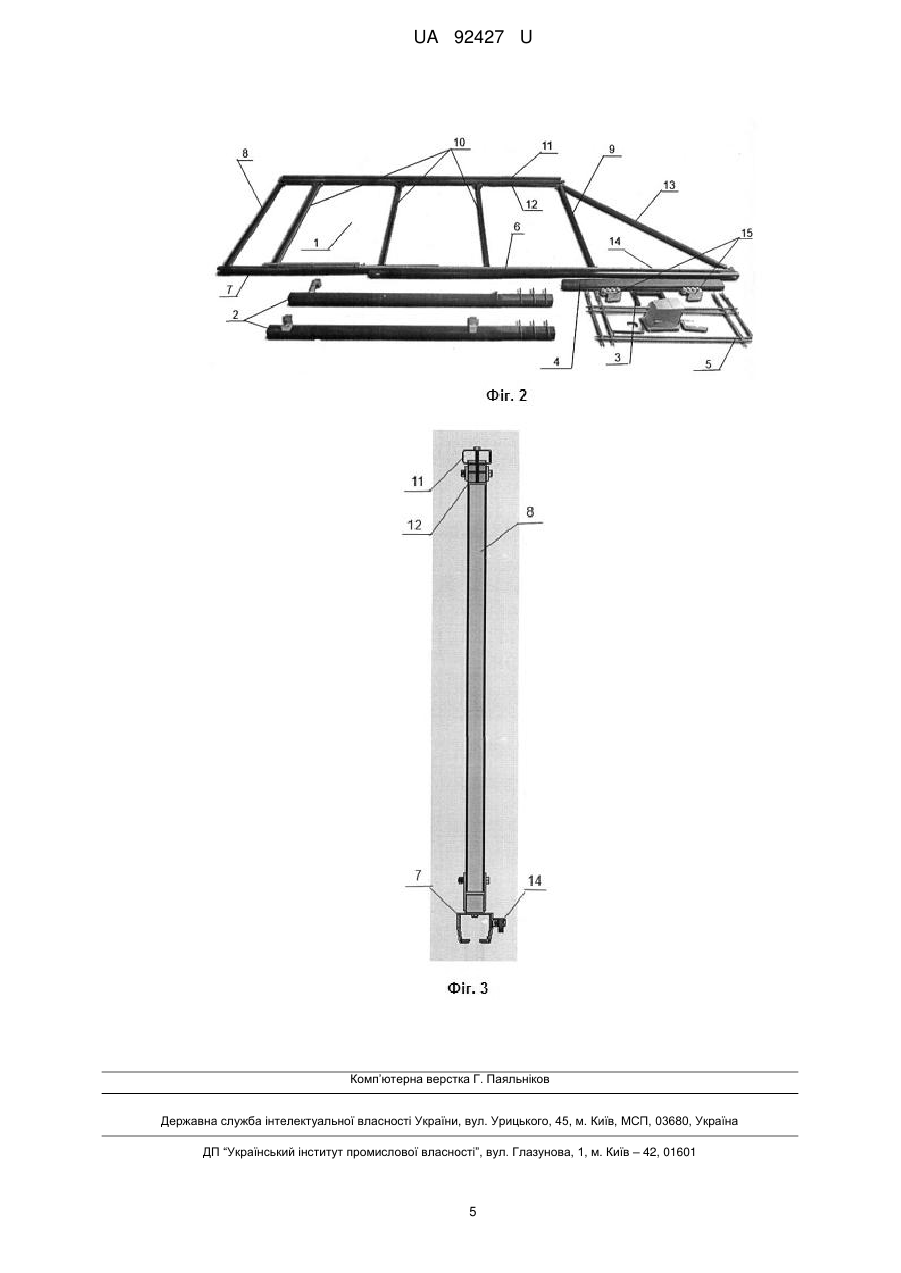

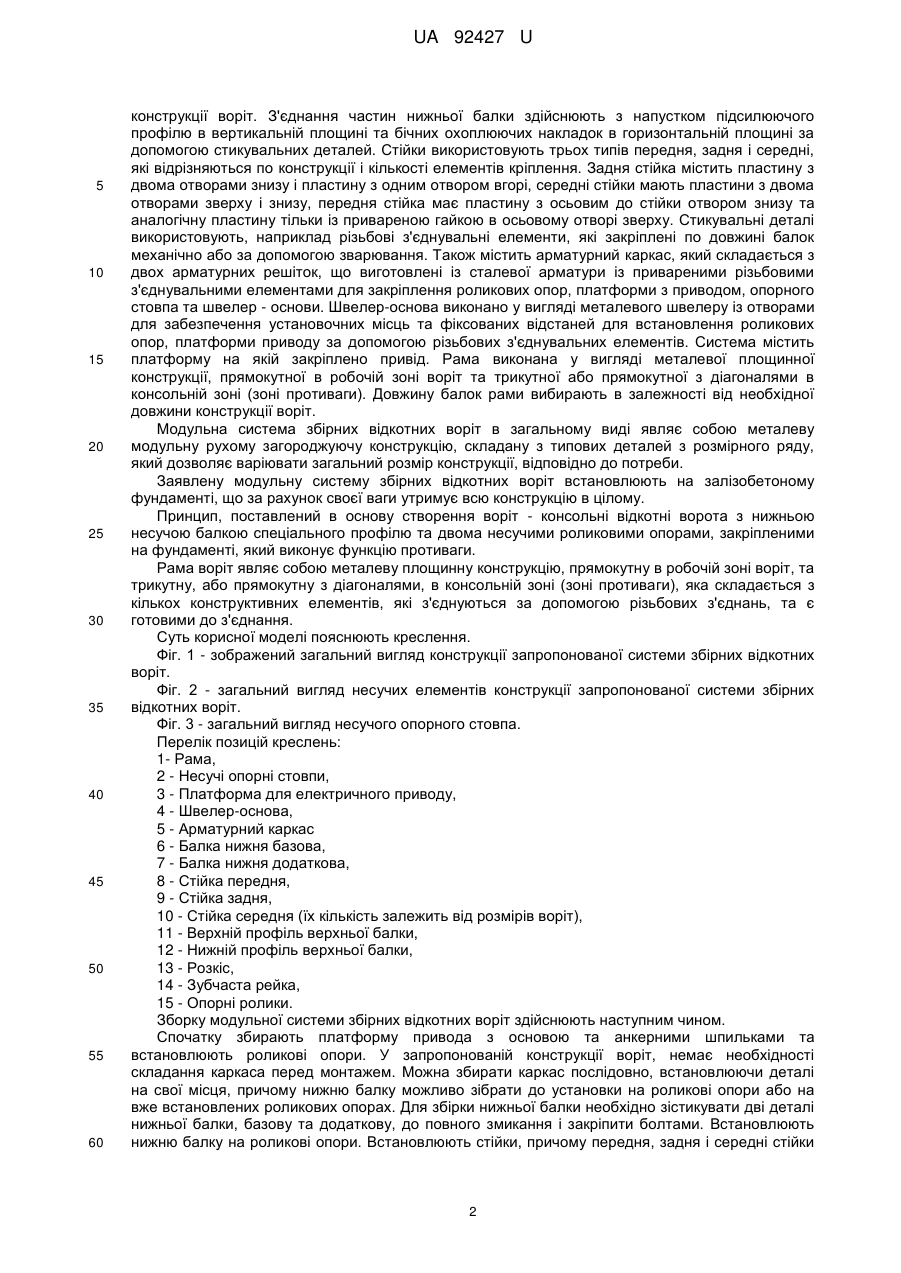

Реферат: UA 92427 U UA 92427 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме галузі конструкцій воріт для побутового та промислового застосування, може використовуватись при перекриванні проїздів або проходів, обладнання в'їзних прорізів гаражів, складів і т. п. Відомі консольні розсувні ворота UA 646 U, 16.10.2000 [1], які складаються з полотна, яке має дві опорні поверхні верхню і нижню, і яке довше за проїзд або прохід, який перекривається, роликів на опорах, причому вздовж полотно додатково оснащене порожнистою консоллю, що має повздовжній проріз, а ролики розміщено всередині консолі за допомогою опор, які пропущено через повздовжній проріз у консолі, а також тим, що як верхню і нижню опорні поверхні використовують внутрішні поверхні консолі. Також відомі ворота, RU 2488676 С2, 27.07.2013 [2], що містять полотно, поєднане з розташованими в напрямних елементами, виконаними з можливістю виходу з нижніх частин напрямних для запобігання руйнування полотна при впливі на нього зовнішнього несанкціонованого зусилля і автоматичного заходу елементів у верхній частини напрямних в процесі згортання полотна, при цьому нижні частини напрямних виконані нерухомими, а верхні частини напрямних - рухливими для їх підйому в процесі заходження елементів. Найбільш близьким технічним рішенням, взятим за найближчий аналог, є відкатні ворота, що виконані у вигляді самонесучої конструкції, в якій алюмінієва рама воріт із заповненням переміщається по роликових опорах, встановлених на фундаменті поза зоною проїзду воріт (за отвором) фірми Alutech http://www. alutech-group. com/product/gate/vezdnye-vorota/otkatnye/ [3]. Недоліками зазначеного рівня техніки є те, що відомі ворота представляють собою або цільну великогабаритну деталь з транспортним габаритом 2 × 6 м, що ускладнює транспортування та монтаж (велика загальна вага конструкції) або пропонуються набори для самостійного зварювання, зачищення й фарбування, що значно збільшує обсяг робіт при монтажі. Недоліками найближчого аналога є недовговічність конструкції воріт внаслідок використання алюмінієвої несучої балки, що негативно позначається на довговічності конструкції воріт, оскільки балка працює в умовах високої механічного навантаження, впливу абразивів (пил, пісок) і схильна до механічного зносу; великі габаритні транспортні розміри конструкції воріт, внаслідок чого необхідне застосування спеціальної техніки при транспортуванні; складний та довготривалий процес зборки. В основу корисної моделі поставлена задача створення модульної системи збірних відкотних воріт, яка представляє собою металеву модульну рухому загороджуючу конструкцію, складану з типових деталей, що дозволяє варіювати загальний розмір конструкції відповідно до потреби, а також вдосконалення конструкції воріт зменшивши транспортні габаритні розміри конструкції з підвищенням їх надійність та строку експлуатації при застосуванні мінімальної кількості елементів і мінімальним обсягом виконаних робіт при складанні. Поставлена задача вирішується тим, що модульна система збірних відкотних воріт, що виконана у вигляді самонесучої конструкції, що містить раму, в якій встановлено профільований лист, роликові опори, привід, згідно з корисною моделлю, рама, яка переміщається по роликових опорах, виконана із сталевого профілю, яка складається з нижньої балки, що складається щонайменше з однієї частини до якої закріплено зубчасту рейку; верхньої балки, яка складається з двох профілів верхнього та нижнього, що механічно з'єднують під час складання конструкції воріт, причому верхній профіль є більшим за нижній; стійок воріт, які є вертикальними несучими елементами рами воріт, що забезпечують необхідну висоту рами воріт і є основою для закріплення вертикальних з'єднань профільованих листів та розкосу, що виконано з металевого профілю з двома з'єднувальними отворами, причому відстань між отворами розкоса та отворами в з'єднувальних деталях нижньої та верхньої балок, при суміщенні та фіксації, забезпечують геометричну гіпотенузу трикутника катети якого утворюють по горизонталі - консольну частину нижньої балки, а по вертикалі - задню стійку для посилення міцності конструкції та надання їй геометричної замкненості; а також система містить швелер основу, платформу для закріплення приводу та два несучі опорні стовпи. Несучі опорні стовпи є частиною нерухомої несучої конструкції призначеною для встановлення верхніх роликів, які охоплюють верхній профіль верхньої балки воріт для забезпечення вертикального положення рами воріт, та за для утримання конструкції воріт від дії вітрових навантажень, та являє собою металевий стовб з отворами та стикувальними деталями для закріплення до швеллера - основи в нижній частині та закріплення верхніх роликів у верхній частині. Профіль нижньої балки складається з двох паралельних профілів, з'єднаних механічно або за допомогою зварювання вздовж, один з яких є направляючою для опорних роликів, а інший - підсилюючий, який також використовується для закріплення нижнього краю профільованого листа. Нижня балка може бути виконана роз'ємною з двох частин базової та додаткової, причому базова балка виконана фіксованого розміру, а додаткова обирається в залежності від необхідної довжини всієї 1 UA 92427 U 5 10 15 20 25 30 35 40 45 50 55 60 конструкції воріт. З'єднання частин нижньої балки здійснюють з напустком підсилюючого профілю в вертикальній площині та бічних охоплюючих накладок в горизонтальній площині за допомогою стикувальних деталей. Стійки використовують трьох типів передня, задня і середні, які відрізняються по конструкції і кількості елементів кріплення. Задня стійка містить пластину з двома отворами знизу і пластину з одним отвором вгорі, середні стійки мають пластини з двома отворами зверху і знизу, передня стійка має пластину з осьовим до стійки отвором знизу та аналогічну пластину тільки із привареною гайкою в осьовому отворі зверху. Стикувальні деталі використовують, наприклад різьбові з'єднувальні елементи, які закріплені по довжині балок механічно або за допомогою зварювання. Також містить арматурний каркас, який складається з двох арматурних решіток, що виготовлені із сталевої арматури із привареними різьбовими з'єднувальними елементами для закріплення роликових опор, платформи з приводом, опорного стовпа та швелер - основи. Швелер-основа виконано у вигляді металевого швелеру із отворами для забезпечення установочних місць та фіксованих відстаней для встановлення роликових опор, платформи приводу за допомогою різьбових з'єднувальних елементів. Система містить платформу на якій закріплено привід. Рама виконана у вигляді металевої площинної конструкції, прямокутної в робочій зоні воріт та трикутної або прямокутної з діагоналями в консольній зоні (зоні противаги). Довжину балок рами вибирають в залежності від необхідної довжини конструкції воріт. Модульна система збірних відкотних воріт в загальному виді являє собою металеву модульну рухому загороджуючу конструкцію, складану з типових деталей з розмірного ряду, який дозволяє варіювати загальний розмір конструкції, відповідно до потреби. Заявлену модульну систему збірних відкотних воріт встановлюють на залізобетоному фундаменті, що за рахунок своєї ваги утримує всю конструкцію в цілому. Принцип, поставлений в основу створення воріт - консольні відкотні ворота з нижньою несучою балкою спеціального профілю та двома несучими роликовими опорами, закріпленими на фундаменті, який виконує функцію противаги. Рама воріт являє собою металеву площинну конструкцію, прямокутну в робочій зоні воріт, та трикутну, або прямокутну з діагоналями, в консольній зоні (зоні противаги), яка складається з кількох конструктивних елементів, які з'єднуються за допомогою різьбових з'єднань, та є готовими до з'єднання. Суть корисної моделі пояснюють креслення. Фіг. 1 - зображений загальний вигляд конструкції запропонованої системи збірних відкотних воріт. Фіг. 2 - загальний вигляд несучих елементів конструкції запропонованої системи збірних відкотних воріт. Фіг. 3 - загальний вигляд несучого опорного стовпа. Перелік позицій креслень: 1- Рама, 2 - Несучі опорні стовпи, 3 - Платформа для електричного приводу, 4 - Швелер-основа, 5 - Арматурний каркас 6 - Балка нижня базова, 7 - Балка нижня додаткова, 8 - Стійка передня, 9 - Стійка задня, 10 - Стійка середня (їх кількість залежить від розмірів воріт), 11 - Верхній профіль верхньої балки, 12 - Нижній профіль верхньої балки, 13 - Розкіс, 14 - Зубчаста рейка, 15 - Опорні ролики. Зборку модульної системи збірних відкотних воріт здійснюють наступним чином. Спочатку збирають платформу привода з основою та анкерними шпильками та встановлюють роликові опори. У запропонованій конструкції воріт, немає необхідності складання каркаса перед монтажем. Можна збирати каркас послідовно, встановлюючи деталі на свої місця, причому нижню балку можливо зібрати до установки на роликові опори або на вже встановлених роликових опорах. Для збірки нижньої балки необхідно зістикувати дві деталі нижньої балки, базову тадодаткову, до повного змикання і закріпити болтами. Встановлюють нижню балку на роликові опори. Встановлюють стійки, причому передня, задня і середні стійки 2 UA 92427 U 5 10 15 20 25 відрізняються по конструкції і кількості елементів кріплення, причому кількість середніх стійок залежить від розмірів воріт. Задня стійка містить пластину з двома отворами внизу і пластину з одним отвором вгорі. Середні стійки мають пластини з двома отворами вгорі і внизу. Передня стійка має пластину з осьовим до стійки отвором знизу та аналогічну пластину тільки із привареною гайкою в осьовому отворі зверху. Передня стійка знизу закручується на одну гайку, а зверху - на один наскрізний болт і на один болт з ввареними в стійці гайку. Для монтажа верхньої балки необхідно дві деталі верхньої балки з'єднати болтами. Встановлюють верхню балку, так щоб всі стійки встали на свої посадочні місця. Встановлюють розкіс та закріплюють його болтами. Встановлюючи розкіс, утворюється геометрична форма каркаса воріт і рама воріт буде строго прямокутної форми. Після цього обтягують всі кріпильні з'єднання, контролюючи паралельність верхньої та нижньої балок в площині воріт, заздалегідь встановивши ворота по центру підстави. Встановлюють верхні ролики, закріплюють кронштейн верхніх роликів до опорного стовпа. Встановлюють обшивку, закріплюючи профільовані листи. Працюють ворота наступним чином. Готові ворота пересуваються вздовж огорожі або проїзду (отвору) вручну або з використанням автоматичного електричного привода для відкотних воріт з ручним або дистанційним керуванням, відкриваючи або закриваючи проїзд або частину проїзду для автомобільного транспорту та, або для проходу людей. За необхідності, ворота не обладнані автоматичним приводом, а додатково обладнуються запираючим пристроєм, що дозволяє зафіксувати ворота у закритому стані. Запропонована корисна модель дозволяє отримати складану з типових деталей модульну систему збірних відкотних воріт, який дозволяє варіювати загальний розмір конструкції відповідно до потреб користувача та містить мінімальну кількість деталей і для її зборки та монтажу необхідно виконати мінімальний обсяг робіт на відміну від вищезазначених аналогів [1] - [3] при рівних експлуатаційних якостях. Незважаючи на те, що корисна модель описана у вигляді окремих випадків з посиланням на окремі способи і продукти за варіантами корисної моделі, слід прийняти до уваги, що на основі даної корисної моделі можуть бути зроблені різні альтернативи, модифікації і адаптації і вони також входять в об'єм даної корисної моделі, як визначено формулою корисної моделі. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 1. Модульна система збірних відкотних воріт, яка виконана у вигляді самонесучої конструкції, що містить раму, в якій встановлено профільований лист, роликові опори, привід, яка відрізняється тим, що рама, яка переміщається по роликових опорах, виконана із сталевого профілю, яка складається з нижньої балки, що складається щонайменше з однієї частини, до якої закріплено зубчасту рейку; верхньої балки, яка складається з двох профілів верхнього та нижнього, що механічно з'єднують під час складання конструкції воріт, причому верхній профіль є більшим за нижній; стійки воріт, які є вертикальними несучими елементами рами воріт, що забезпечують необхідну висоту рами воріт і є основою для закріплення вертикальних з'єднань профільованих листів та розкосу, які виконано з металевого профілю з двома з'єднувальними отворами, причому відстань між отворами розкосу та отворами в з'єднувальних деталях нижньої та верхньої балок при суміщенні та фіксації забезпечують геометричну гіпотенузу трикутника, катети якого утворюють по горизонталі - консольну частину нижньої балки, а по вертикалі - задню стійку для посилення міцності конструкції та надання їй геометричної замкненості; а також система містить швелер-основу, платформу для закріплення приводу та щонайменше два несучі опорні стовпи. 2. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що несучі опорні стовпи є частиною нерухомої несучої конструкції, для встановлення верхніх роликів, які охоплюють верхній профіль верхньої балки воріт для забезпечення вертикального положення рами воріт та за для утримання конструкції воріт від дії вітрових навантажень, виконані у вигляді металевих стовпів з отворами та стикувальними деталями для закріплення до швелера основи в нижній частині та закріплення верхніх роликів у верхній частині. 3. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що профіль нижньої балки складається з двох паралельних профілів, з'єднаних механічно або за допомогою зварювання вздовж, один з яких є направляючою для опорних роликів, а інший підсилюючий, який також використовується для закріплення нижнього краю профільованого листа. 4. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що нижня балка виконана роз'ємною з двох частин базової та додаткової, причому базова балка виконана 3 UA 92427 U 5 10 15 20 25 30 фіксованого розміру, а додаткова обирається в залежності від необхідної довжини всієї конструкції воріт. 5. Модульна система збірних відкотних воріт за п. 3, яка відрізняється тим, що з'єднання частин нижньої балки здійснюють з напустком підсилюючого профілю в вертикальній площині та бічних охоплюючих накладок в горизонтальній площині за допомогою стикувальних деталей. 6. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що стійки використовують трьох типів передня, задня і середні, які відрізняються по конструкції і кількості елементів кріплення. 7. Модульна система збірних відкотних воріт за п. 6, яка відрізняється тим, що задня стійка містить пластину з двома отворами знизу і пластину з одним отвором зверху, середні стійки мають пластини з двома отворами зверху і знизу, передня стійка має пластину з осьовим до стійки отвором знизу та аналогічну пластину із привареною гайкою в осьовому отворі зверху. 8. Модульна система збірних відкотних воріт за п. 2, яка відрізняється тим, що як стикувальні деталі використовують, наприклад різьбові з'єднувальні елементи, які закріплені по довжині балок механічно або за допомогою зварювання. 9. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що містить арматурний каркас, який складається з двох арматурних решіток, що виготовлені із сталевої арматури із привареними різьбовими з'єднувальними елементами для закріплення роликових опор, платформи з приводом, опорного стовпа та швелера-основи. 10. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що швелероснова виконано у вигляді металевого швелера із отворами для забезпечення установочних місць та фіксованих відстаней для встановлення роликових опор та платформи приводу за допомогою різьбових з'єднувальних елементів. 11. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що платформа виконана у вигляді металевої прямокутної рамки із отворами з кріпильними елементами. 12. Модульна система збірних відкотних воріт за п. 11, яка відрізняється тим, що рама виконана у вигляді металевої площинної конструкції, прямокутної в робочій зоні воріт та трикутної або прямокутної з діагоналями в консольній зоні (зоні противаги). 13. Модульна система збірних відкотних воріт за п. 1, яка відрізняється тим, що довжину балок рами вибирають в залежності від необхідної довжини конструкції воріт. 4 UA 92427 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
ДивитисяДодаткова інформація
МПК / Мітки
МПК: E06B 3/00
Мітки: відкотних, збірних, система, воріт, модульна
