Омега-профіль збірних конструкцій огорож, воріт, решіток і аналогічних конструкцій

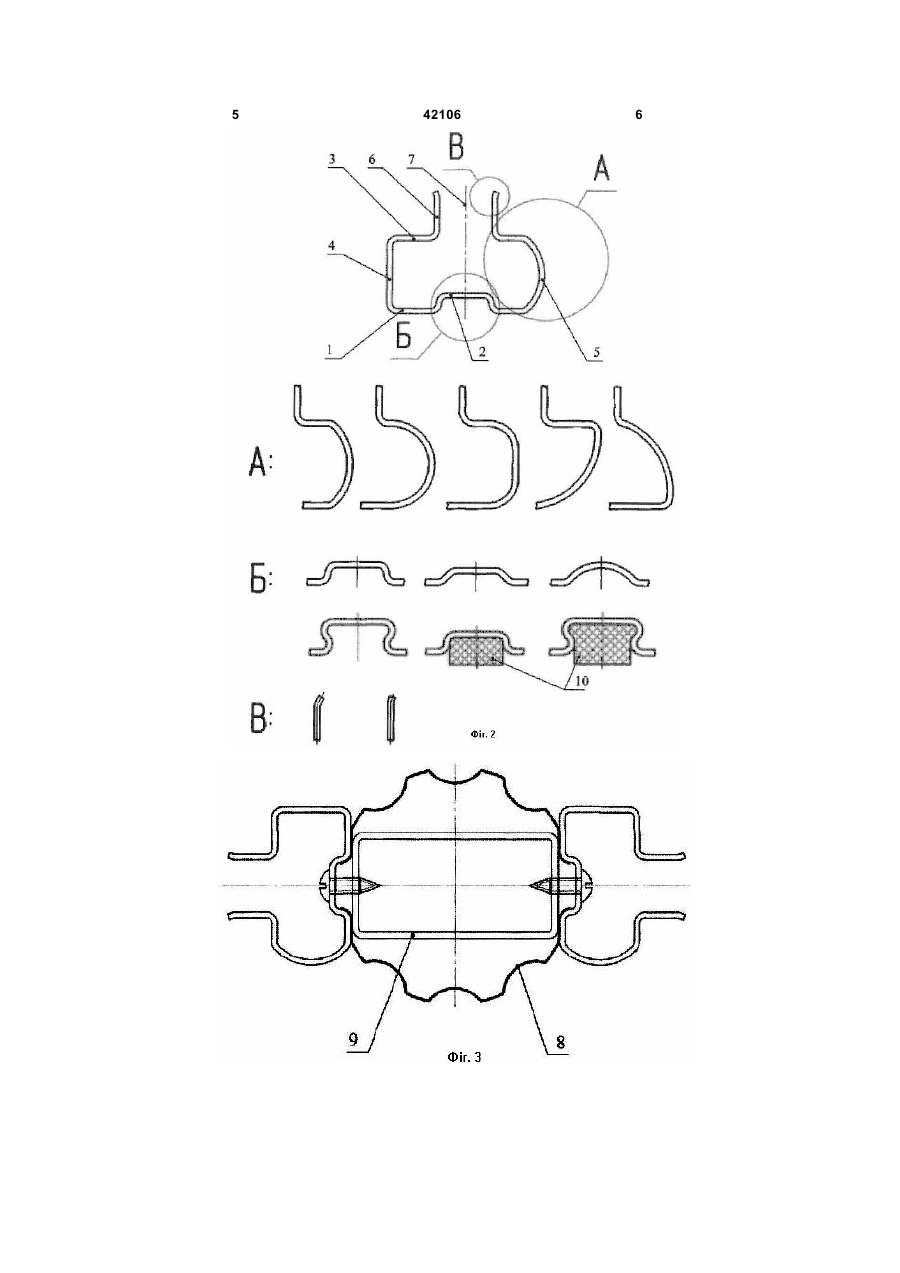

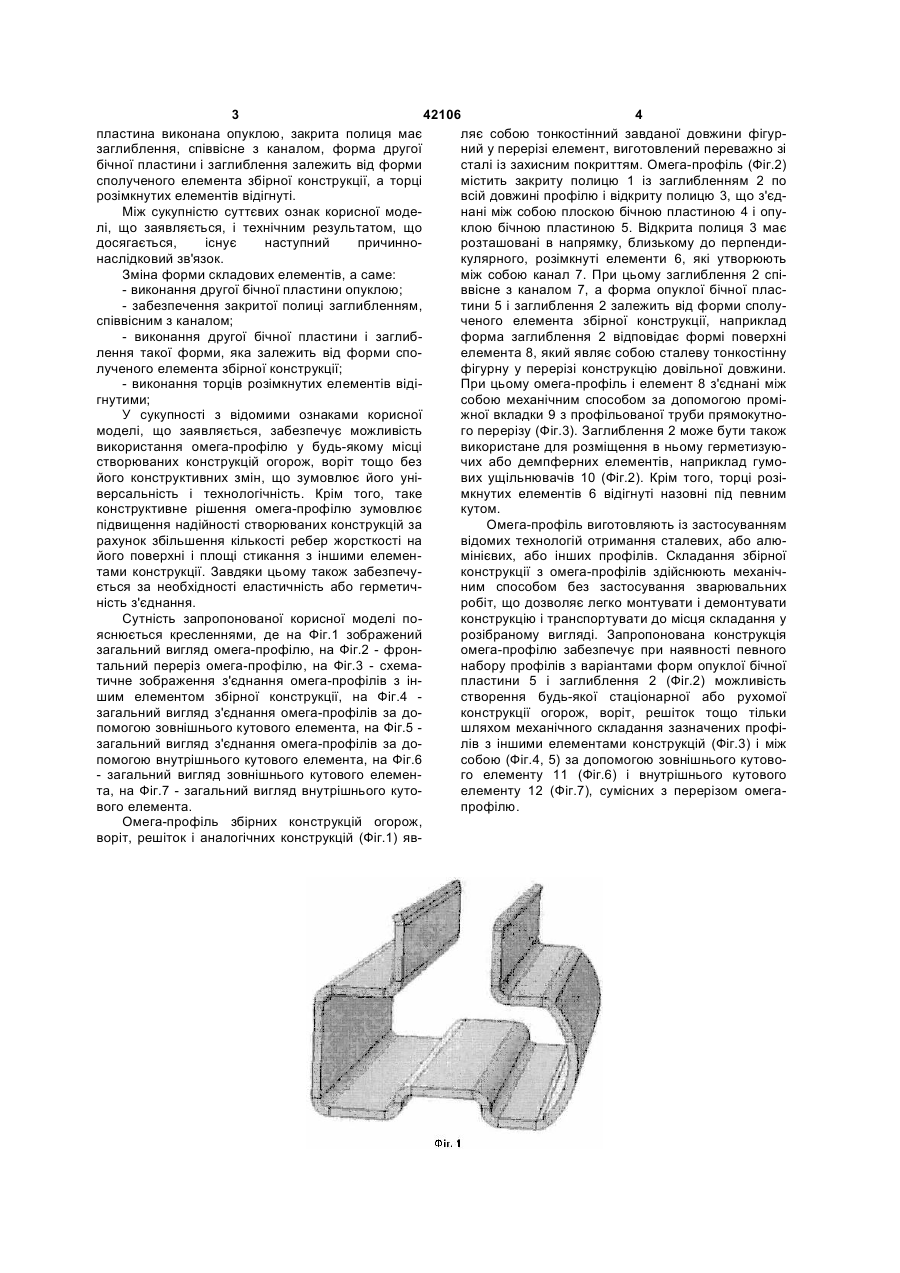

Омега-профіль збірних конструкцій огорож, воріт, решіток і аналогічних конструкцій, що являє собою тонкостінний заданої довжини фігурний у перерізі елемент, що містить закриту і відкриту 3 42106 4 пластина виконана опуклою, закрита полиця має ляє собою тонкостінний завданої довжини фігурзаглиблення, співвісне з каналом, форма другої ний у перерізі елемент, виготовлений переважно зі бічної пластини і заглиблення залежить від форми сталі із захисним покриттям. Омега-профіль (Фіг.2) сполученого елемента збірної конструкції, а торці містить закриту полицю 1 із заглибленням 2 по розімкнутих елементів відігнуті. всій довжині профілю і відкриту полицю 3, що з'єдМіж сукупністю суттєвих ознак корисної моденані між собою плоскою бічною пластиною 4 і опулі, що заявляється, і технічним результатом, що клою бічною пластиною 5. Відкрита полиця 3 має досягається, існує наступний причиннорозташовані в напрямку, близькому до перпендинаслідковий зв'язок. кулярного, розімкнуті елементи 6, які утворюють Зміна форми складових елементів, а саме: між собою канал 7. При цьому заглиблення 2 спі- виконання другої бічної пластини опуклою; ввісне з каналом 7, а форма опуклої бічної плас- забезпечення закритої полиці заглибленням, тини 5 і заглиблення 2 залежить від форми сполуспіввісним з каналом; ченого елемента збірної конструкції, наприклад - виконання другої бічної пластини і заглибформа заглиблення 2 відповідає формі поверхні лення такої форми, яка залежить від форми споелемента 8, який являє собою сталеву тонкостінну лученого елемента збірної конструкції; фігурну у перерізі конструкцію довільної довжини. - виконання торців розімкнутих елементів відіПри цьому омега-профіль і елемент 8 з'єднані між гнутими; собою механічним способом за допомогою проміУ сукупності з відомими ознаками корисної жної вкладки 9 з профільованої труби прямокутномоделі, що заявляється, забезпечує можливість го перерізу (Фіг.3). Заглиблення 2 може бути також використання омега-профілю у будь-якому місці використане для розміщення в ньому герметизуюстворюваних конструкцій огорож, воріт тощо без чих або демпферних елементів, наприклад гумойого конструктивних змін, що зумовлює його унівих ущільнювачів 10 (Фіг.2). Крім того, торці розіверсальність і технологічність. Крім того, таке мкнутих елементів 6 відігнуті назовні під певним конструктивне рішення омега-профілю зумовлює кутом. підвищення надійності створюваних конструкцій за Омега-профіль виготовляють із застосуванням рахунок збільшення кількості ребер жорсткості на відомих технологій отримання сталевих, або алюйого поверхні і площі стикання з іншими елеменмінієвих, або інших профілів. Складання збірної тами конструкції. Завдяки цьому також забезпечуконструкції з омега-профілів здійснюють механічється за необхідності еластичність або герметичним способом без застосування зварювальних ність з'єднання. робіт, що дозволяє легко монтувати і демонтувати Сутність запропонованої корисної моделі поконструкцію і транспортувати до місця складання у яснюється кресленнями, де на Фіг.1 зображений розібраному вигляді. Запропонована конструкція загальний вигляд омега-профілю, на Фіг.2 - фрономега-профілю забезпечує при наявності певного тальний переріз омега-профілю, на Фіг.3 - схеманабору профілів з варіантами форм опуклої бічної тичне зображення з'єднання омега-профілів з інпластини 5 і заглиблення 2 (Фіг.2) можливість шим елементом збірної конструкції, на Фіг.4 створення будь-якої стаціонарної або рухомої загальний вигляд з'єднання омега-профілів за доконструкції огорож, воріт, решіток тощо тільки помогою зовнішнього кутового елемента, на Фіг.5 шляхом механічного складання зазначених профізагальний вигляд з'єднання омега-профілів за долів з іншими елементами конструкцій (Фіг.3) і між помогою внутрішнього кутового елемента, на Фіг.6 собою (Фіг.4, 5) за допомогою зовнішнього кутово- загальний вигляд зовнішнього кутового елеменго елементу 11 (Фіг.6) і внутрішнього кутового та, на Фіг.7 - загальний вигляд внутрішнього кутоелементу 12 (Фіг.7), сумісних з перерізом омегавого елемента. профілю. Омега-профіль збірних конструкцій огорож, воріт, решіток і аналогічних конструкцій (Фіг.1) яв 5 42106 6 7 Комп’ютерна верстка Г. Паяльніков 42106 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
