Витратомір струминний автогенераторний

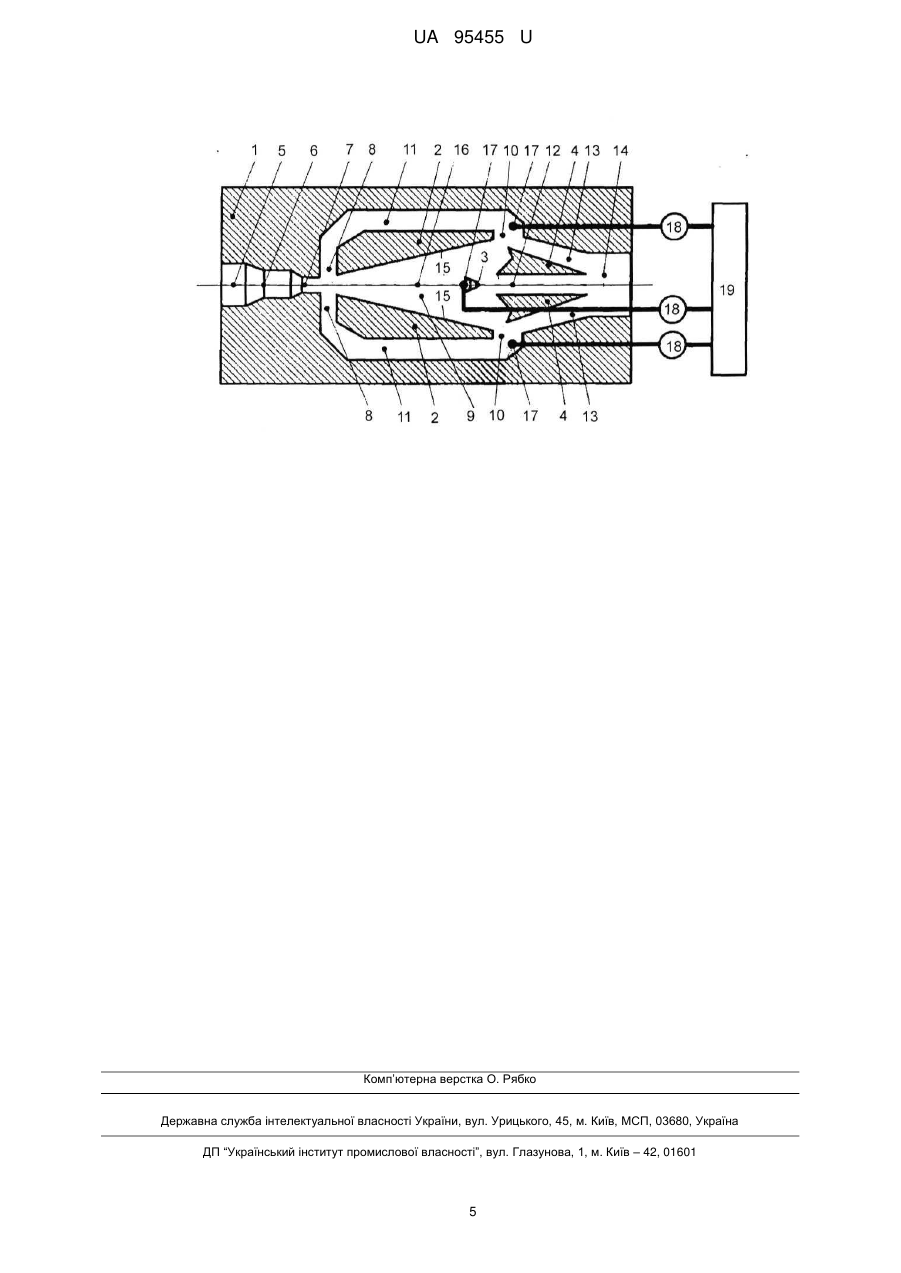

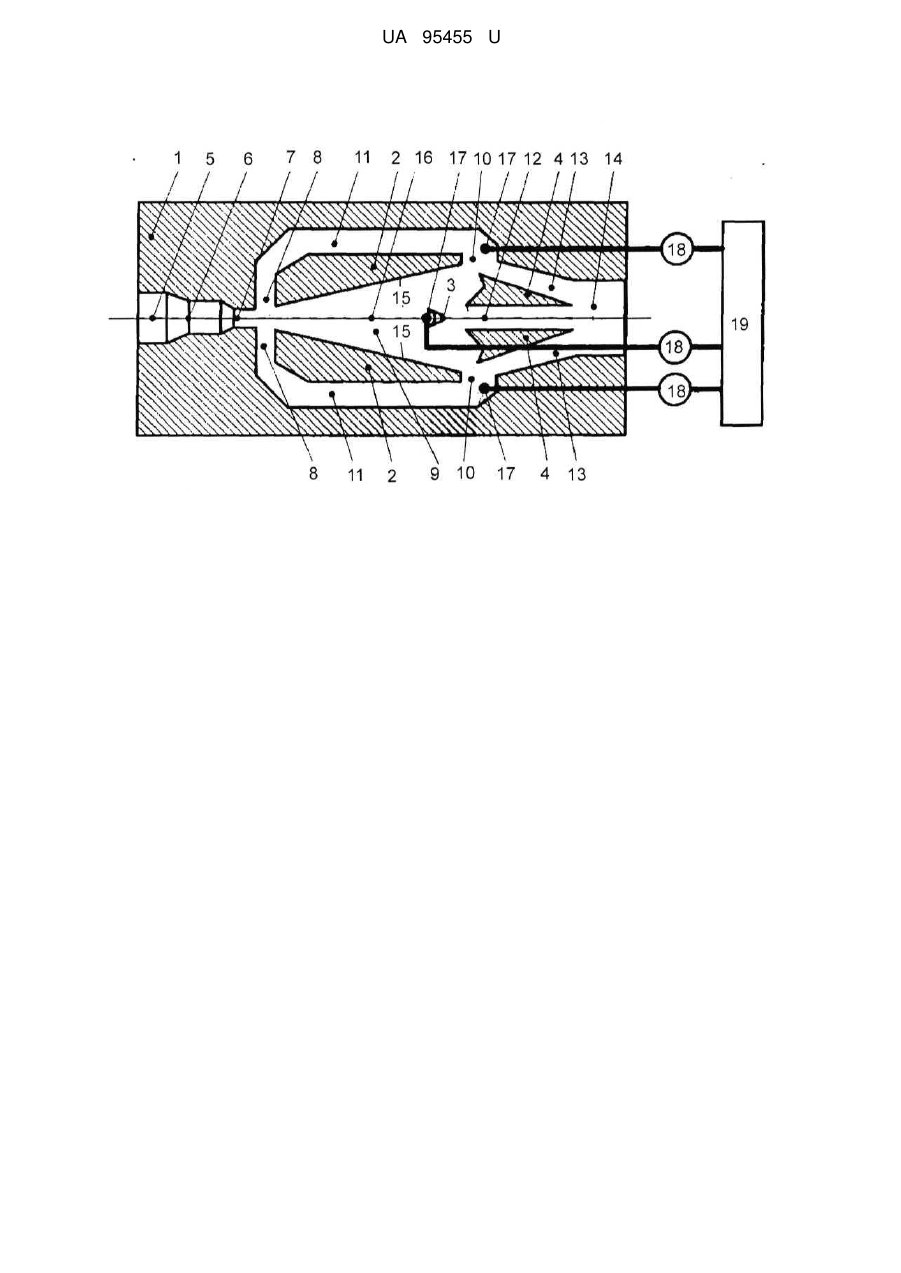

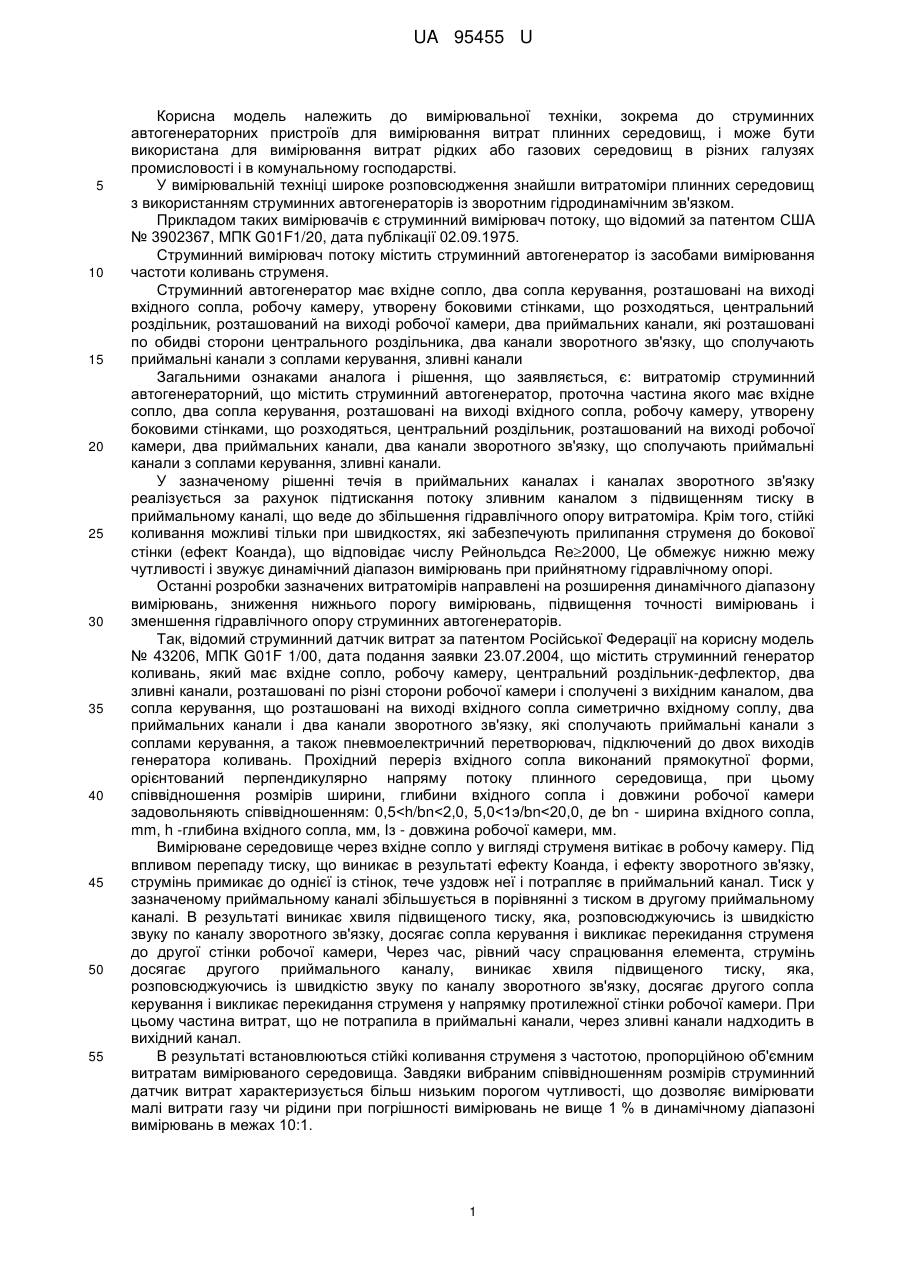

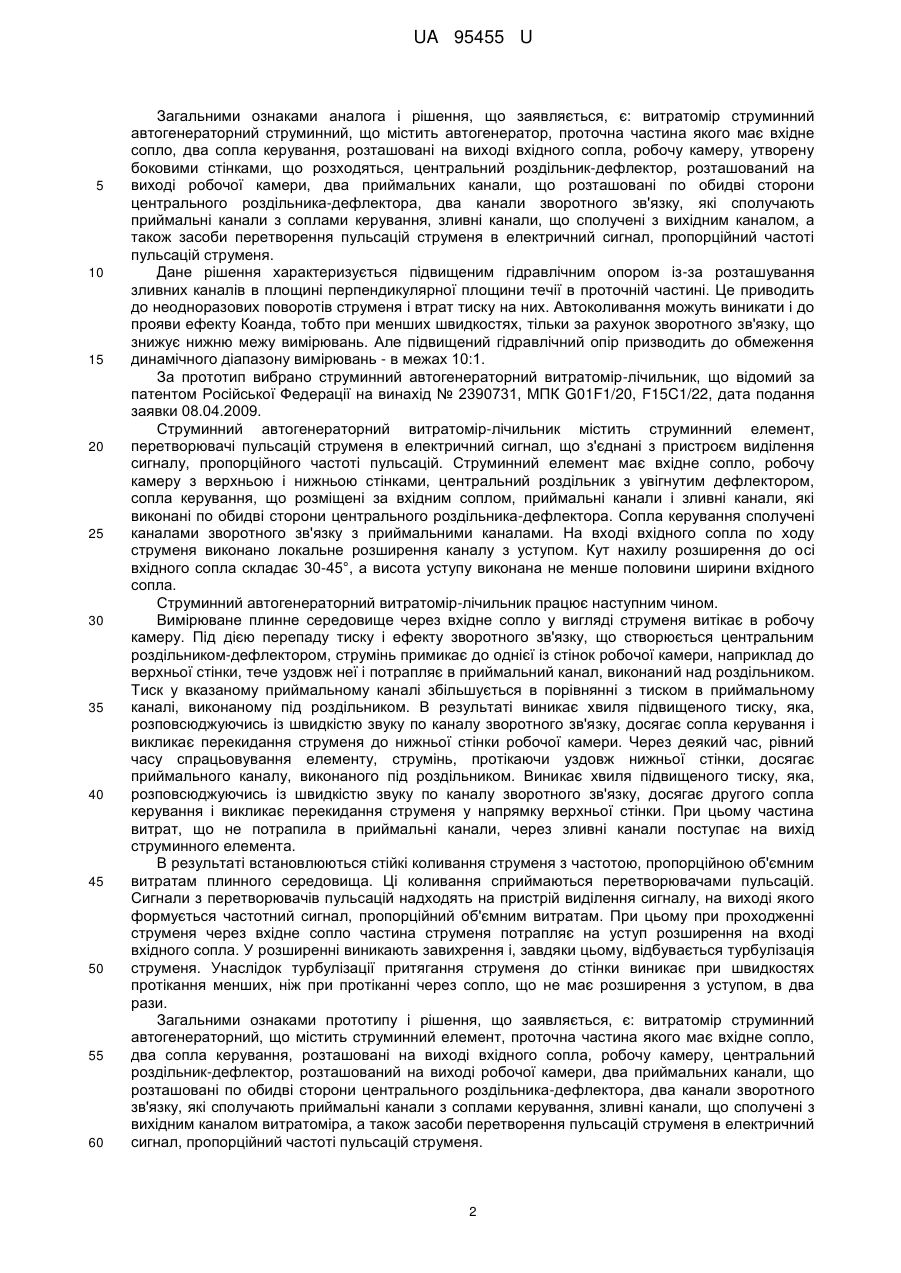

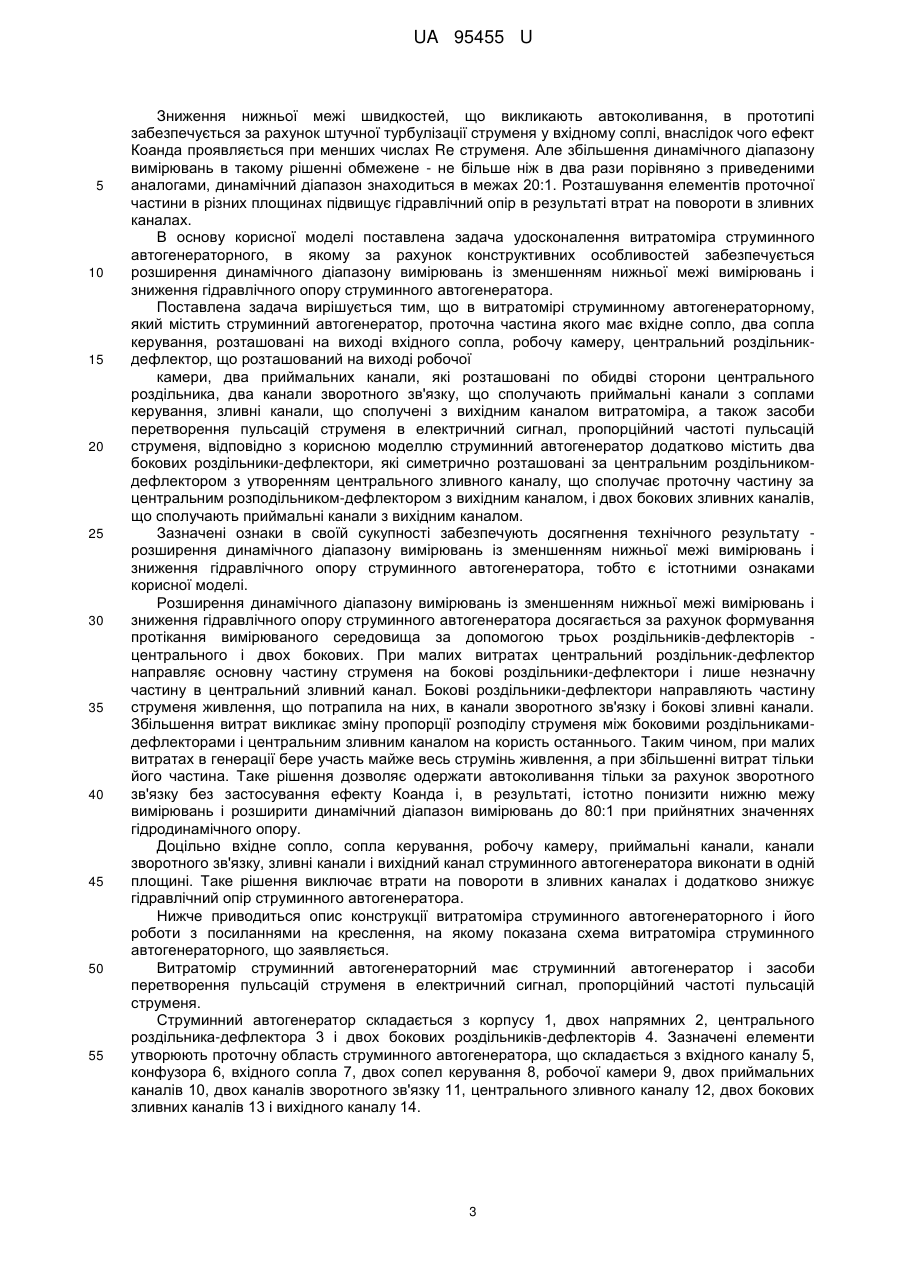

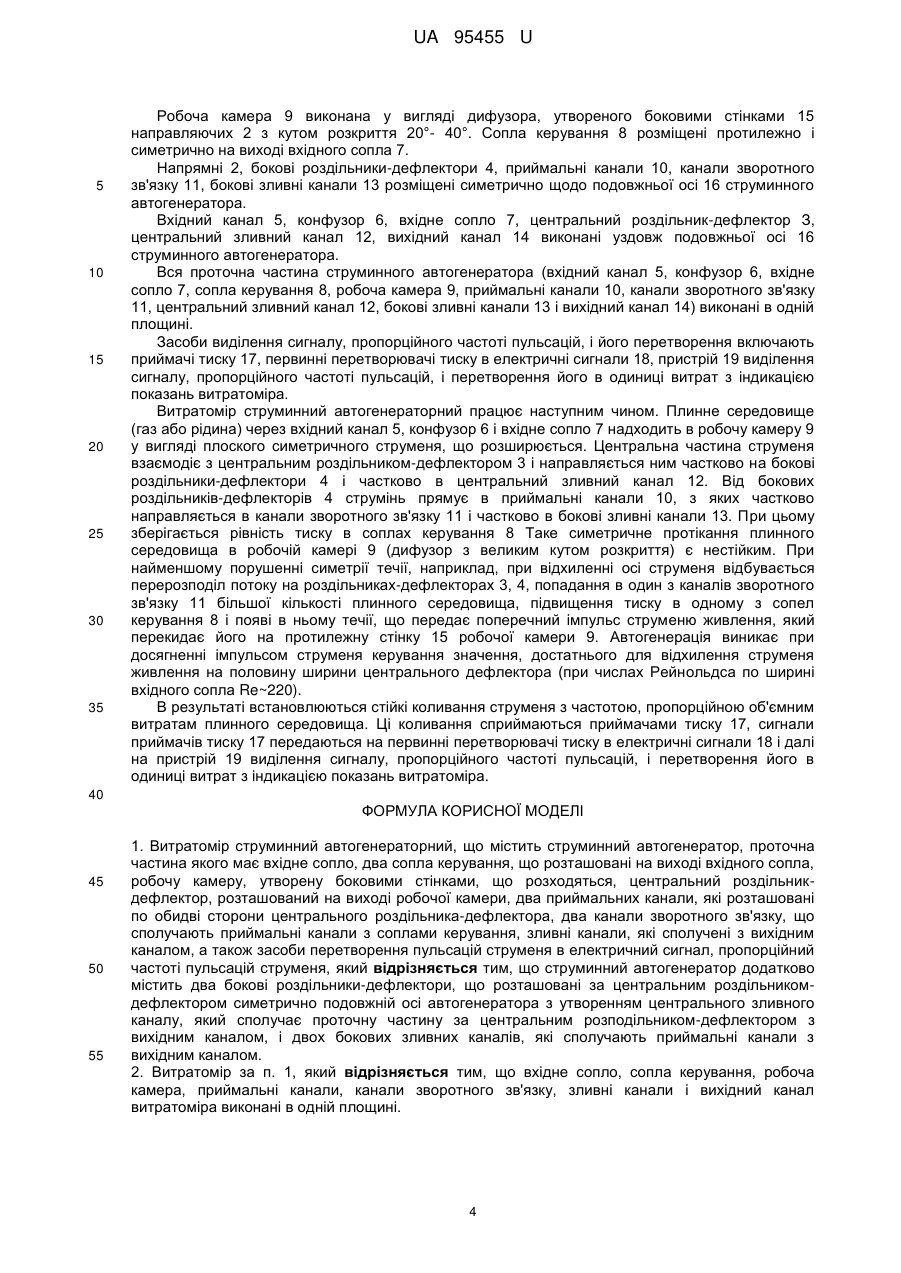

Реферат: Витратомір струминний автогенераторний містить струминний автогенератор, проточна частина якого має вхідне сопло, два сопла керування, що розташовані на виході вхідного сопла, робочу камеру, утворену боковими стінками, що розходяться, центральний роздільникдефлектор, розташований на виході робочої камери, два приймальних канали, які розташовані по обидві сторони центрального роздільника-дефлектора, два канали зворотного зв'язку, що сполучають приймальні канали з соплами керування, зливні канали, які сполучені з вихідним каналом, а також засоби перетворення пульсацій струменя в електричний сигнал, пропорційний частоті пульсацій струменя. Струминний автогенератор додатково містить два бокові роздільники-дефлектори, що розташовані за центральним роздільником-дефлектором симетрично подовжній осі автогенератора з утворенням центрального зливного каналу, який сполучає проточну частину за центральним розподільником-дефлектором з вихідним каналом, і двох бокових зливних каналів, які сполучають приймальні канали з вихідним каналом. UA 95455 U (54) ВИТРАТОМІР СТРУМИННИЙ АВТОГЕНЕРАТОРНИЙ UA 95455 U UA 95455 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки, зокрема до струминних автогенераторних пристроїв для вимірювання витрат плинних середовищ, і може бути використана для вимірювання витрат рідких або газових середовищ в різних галузях промисловості і в комунальному господарстві. У вимірювальній техніці широке розповсюдження знайшли витратоміри плинних середовищ з використанням струминних автогенераторів із зворотним гідродинамічним зв'язком. Прикладом таких вимірювачів є струминний вимірювач потоку, що відомий за патентом США № 3902367, МПК G01F1/20, дата публікації 02.09.1975. Струминний вимірювач потоку містить струминний автогенератор із засобами вимірювання частоти коливань струменя. Струминний автогенератор має вхідне сопло, два сопла керування, розташовані на виході вхідного сопла, робочу камеру, утворену боковими стінками, що розходяться, центральний роздільник, розташований на виході робочої камери, два приймальних канали, які розташовані по обидві сторони центрального роздільника, два канали зворотного зв'язку, що сполучають приймальні канали з соплами керування, зливні канали Загальними ознаками аналога і рішення, що заявляється, є: витратомір струминний автогенераторний, що містить струминний автогенератор, проточна частина якого має вхідне сопло, два сопла керування, розташовані на виході вхідного сопла, робочу камеру, утворену боковими стінками, що розходяться, центральний роздільник, розташований на виході робочої камери, два приймальних канали, два канали зворотного зв'язку, що сполучають приймальні канали з соплами керування, зливні канали. У зазначеному рішенні течія в приймальних каналах і каналах зворотного зв'язку реалізується за рахунок підтискання потоку зливним каналом з підвищенням тиску в приймальному каналі, що веде до збільшення гідравлічного опору витратоміра. Крім того, стійкі коливання можливі тільки при швидкостях, які забезпечують прилипання струменя до бокової стінки (ефект Коанда), що відповідає числу Рейнольдса Re2000, Це обмежує нижню межу чутливості і звужує динамічний діапазон вимірювань при прийнятному гідравлічному опорі. Останні розробки зазначених витратомірів направлені на розширення динамічного діапазону вимірювань, зниження нижнього порогу вимірювань, підвищення точності вимірювань і зменшення гідравлічного опору струминних автогенераторів. Так, відомий струминний датчик витрат за патентом Російської Федерації на корисну модель № 43206, МПК G01F 1/00, дата подання заявки 23.07.2004, що містить струминний генератор коливань, який має вхідне сопло, робочу камеру, центральний роздільник-дефлектор, два зливні канали, розташовані по різні сторони робочої камери і сполучені з вихідним каналом, два сопла керування, що розташовані на виході вхідного сопла симетрично вхідному соплу, два приймальних канали і два канали зворотного зв'язку, які сполучають приймальні канали з соплами керування, а також пневмоелектричний перетворювач, підключений до двох виходів генератора коливань. Прохідний переріз вхідного сопла виконаний прямокутної форми, орієнтований перпендикулярно напряму потоку плинного середовища, при цьому співвідношення розмірів ширини, глибини вхідного сопла і довжини робочої камери задовольняють співвідношенням: 0,5
