Струминний відцентровий насос

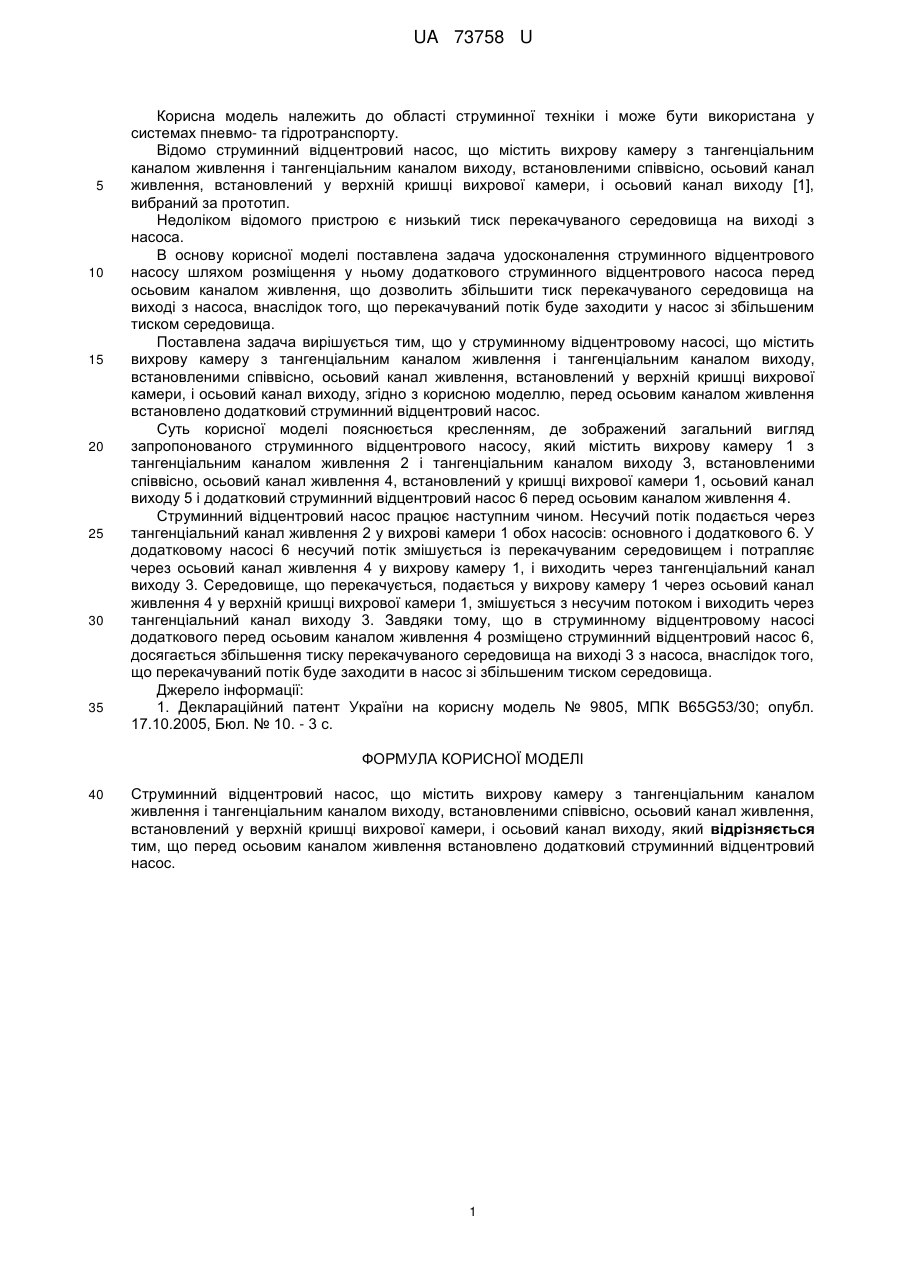

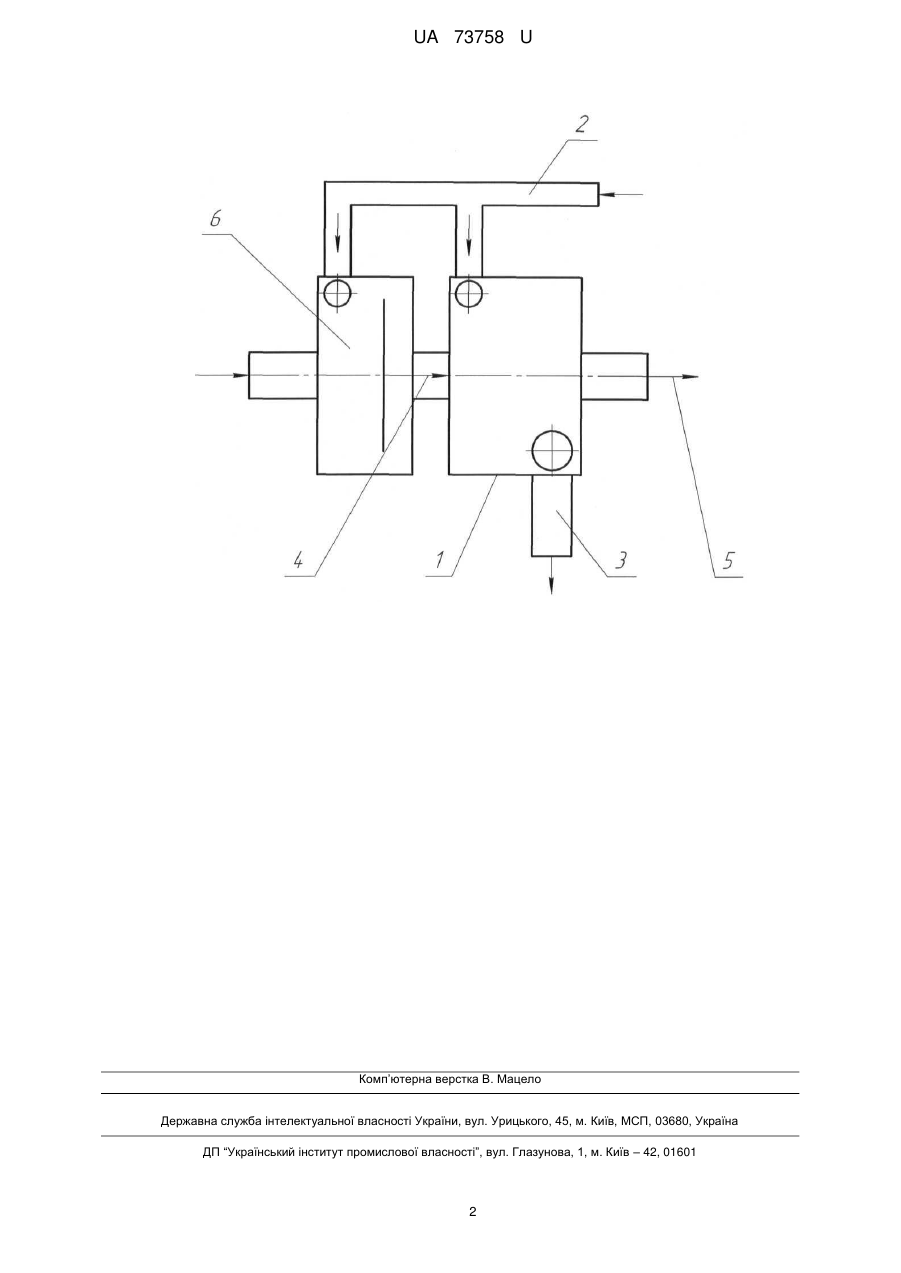

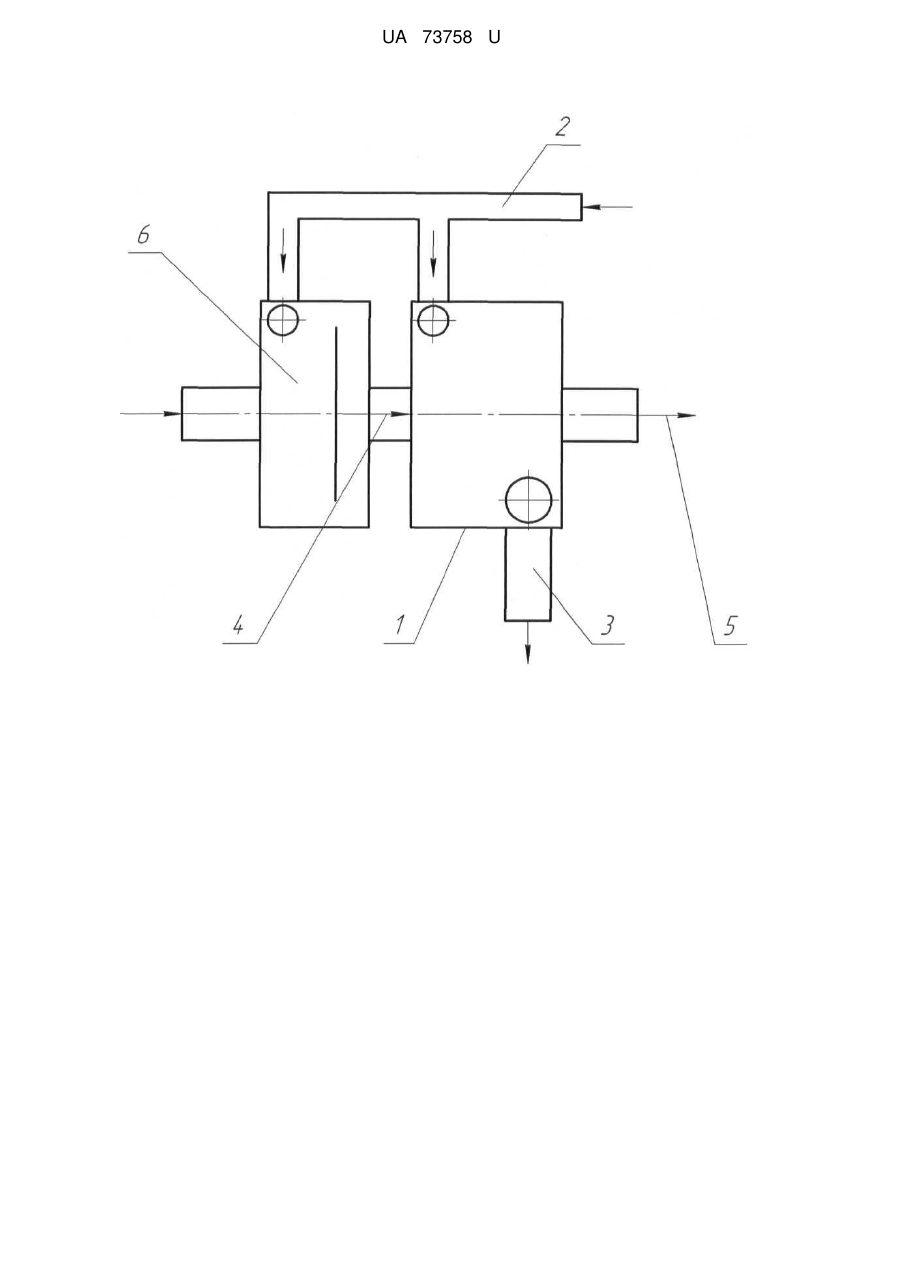

Реферат: UA 73758 U UA 73758 U 5 10 15 20 25 30 35 Корисна модель належить до області струминної техніки і може бути використана у системах пневмо- та гідротранспорту. Відомо струминний відцентровий насос, що містить вихрову камеру з тангенціальним каналом живлення і тангенціальним каналом виходу, встановленими співвісно, осьовий канал живлення, встановлений у верхній кришці вихрової камери, і осьовий канал виходу [1], вибраний за прототип. Недоліком відомого пристрою є низький тиск перекачуваного середовища на виході з насоса. В основу корисної моделі поставлена задача удосконалення струминного відцентрового насосу шляхом розміщення у ньому додаткового струминного відцентрового насоса перед осьовим каналом живлення, що дозволить збільшити тиск перекачуваного середовища на виході з насоса, внаслідок того, що перекачуваний потік буде заходити у насос зі збільшеним тиском середовища. Поставлена задача вирішується тим, що у струминному відцентровому насосі, що містить вихрову камеру з тангенціальним каналом живлення і тангенціальним каналом виходу, встановленими співвісно, осьовий канал живлення, встановлений у верхній кришці вихрової камери, і осьовий канал виходу, згідно з корисною моделлю, перед осьовим каналом живлення встановлено додатковий струминний відцентровий насос. Суть корисної моделі пояснюється кресленням, де зображений загальний вигляд запропонованого струминного відцентрового насосу, який містить вихрову камеру 1 з тангенціальним каналом живлення 2 і тангенціальним каналом виходу 3, встановленими співвісно, осьовий канал живлення 4, встановлений у кришці вихрової камери 1, осьовий канал виходу 5 і додатковий струминний відцентровий насос 6 перед осьовим каналом живлення 4. Струминний відцентровий насос працює наступним чином. Несучий потік подається через тангенціальний канал живлення 2 у вихрові камери 1 обох насосів: основного і додаткового 6. У додатковому насосі 6 несучий потік змішується із перекачуваним середовищем і потрапляє через осьовий канал живлення 4 у вихрову камеру 1, і виходить через тангенціальний канал виходу 3. Середовище, що перекачується, подається у вихрову камеру 1 через осьовий канал живлення 4 у верхній кришці вихрової камери 1, змішується з несучим потоком і виходить через тангенціальний канал виходу 3. Завдяки тому, що в струминному відцентровому насосі додаткового перед осьовим каналом живлення 4 розміщено струминний відцентровий насос 6, досягається збільшення тиску перекачуваного середовища на виході 3 з насоса, внаслідок того, що перекачуваний потік буде заходити в насос зі збільшеним тиском середовища. Джерело інформації: 1. Деклараційний патент України на корисну модель № 9805, МПК B65G53/30; опубл. 17.10.2005, Бюл. № 10. - 3 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Струминний відцентровий насос, що містить вихрову камеру з тангенціальним каналом живлення і тангенціальним каналом виходу, встановленими співвісно, осьовий канал живлення, встановлений у верхній кришці вихрової камери, і осьовий канал виходу, який відрізняється тим, що перед осьовим каналом живлення встановлено додатковий струминний відцентровий насос. 1 UA 73758 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
