Спосіб прицілювання вибухового пристрою типу озм-72

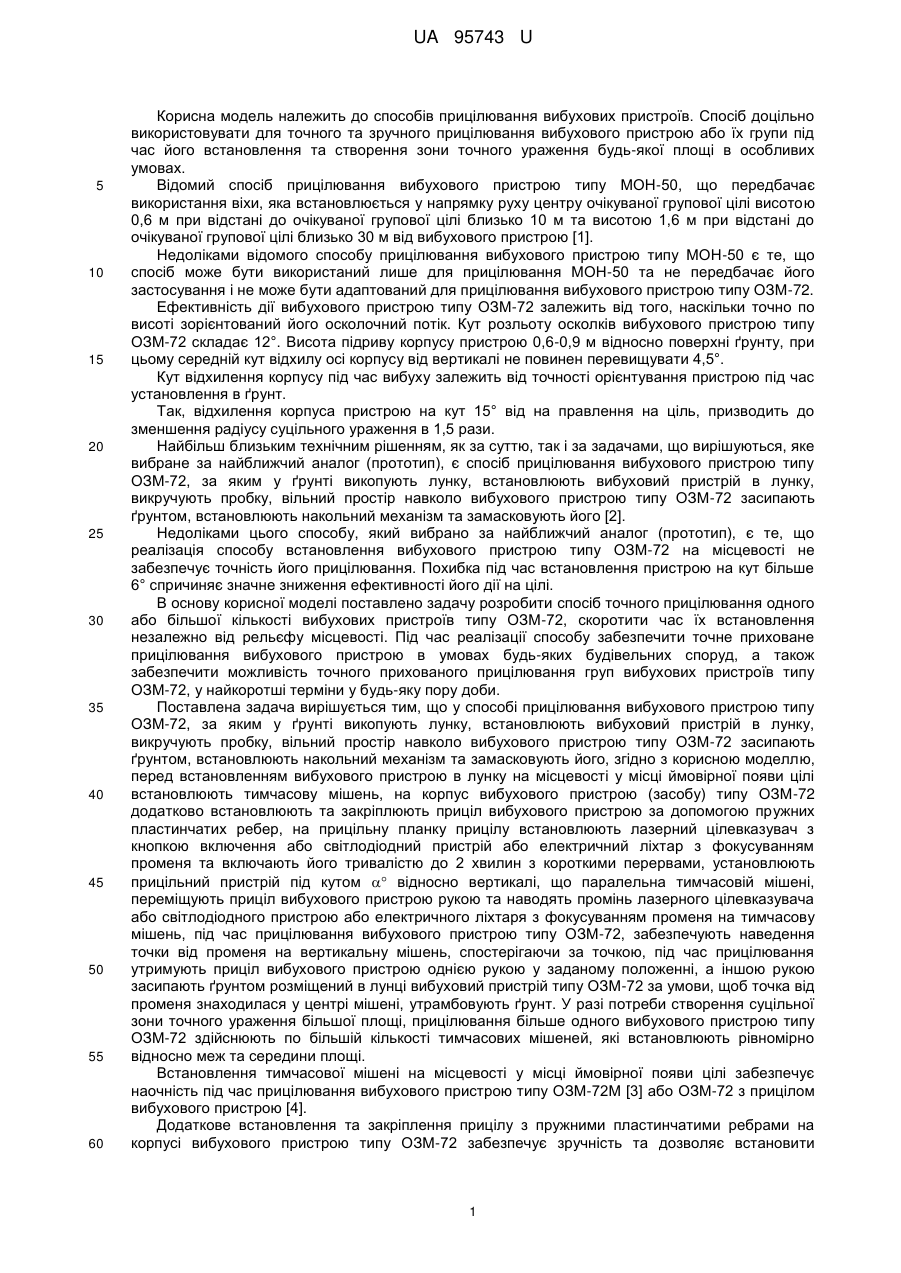

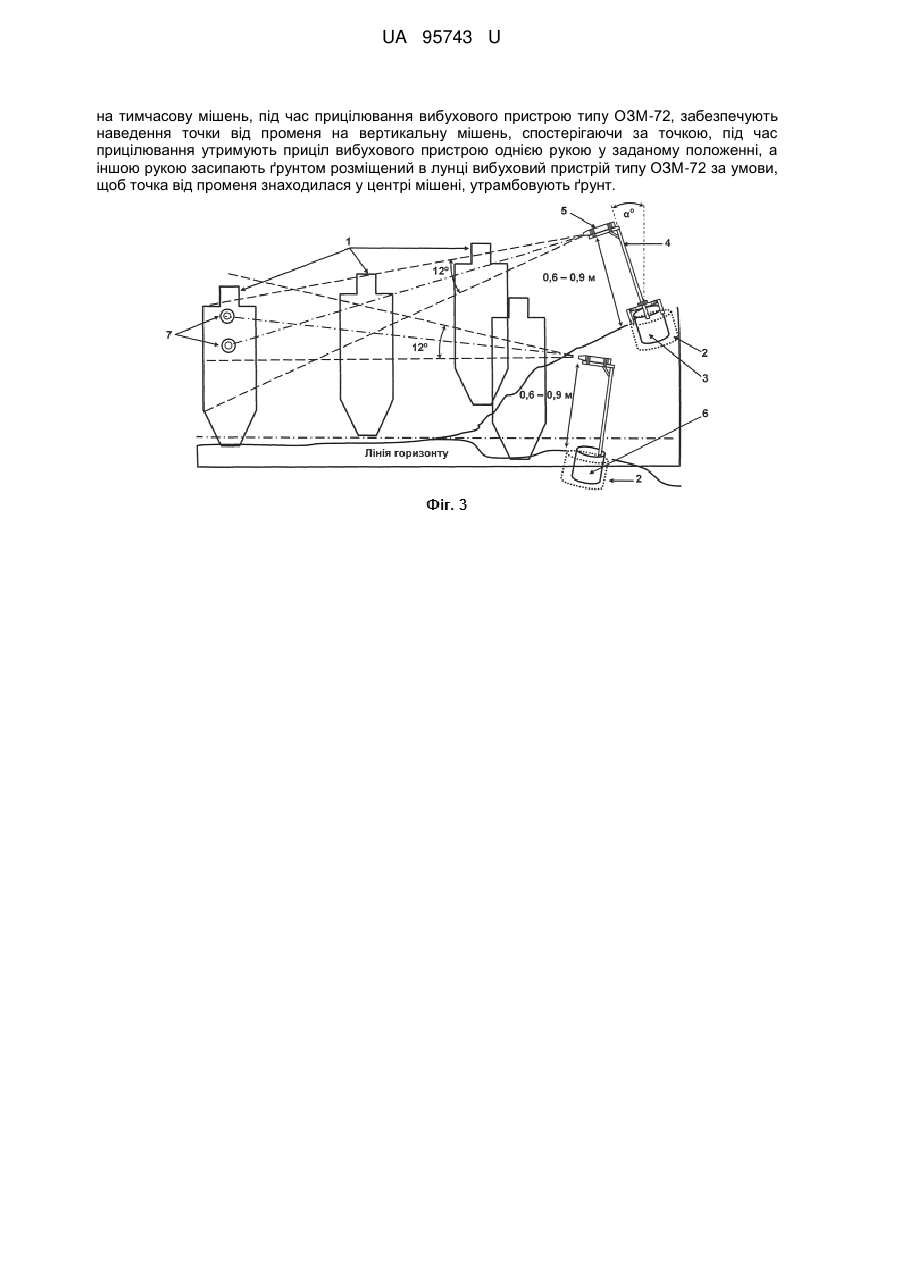

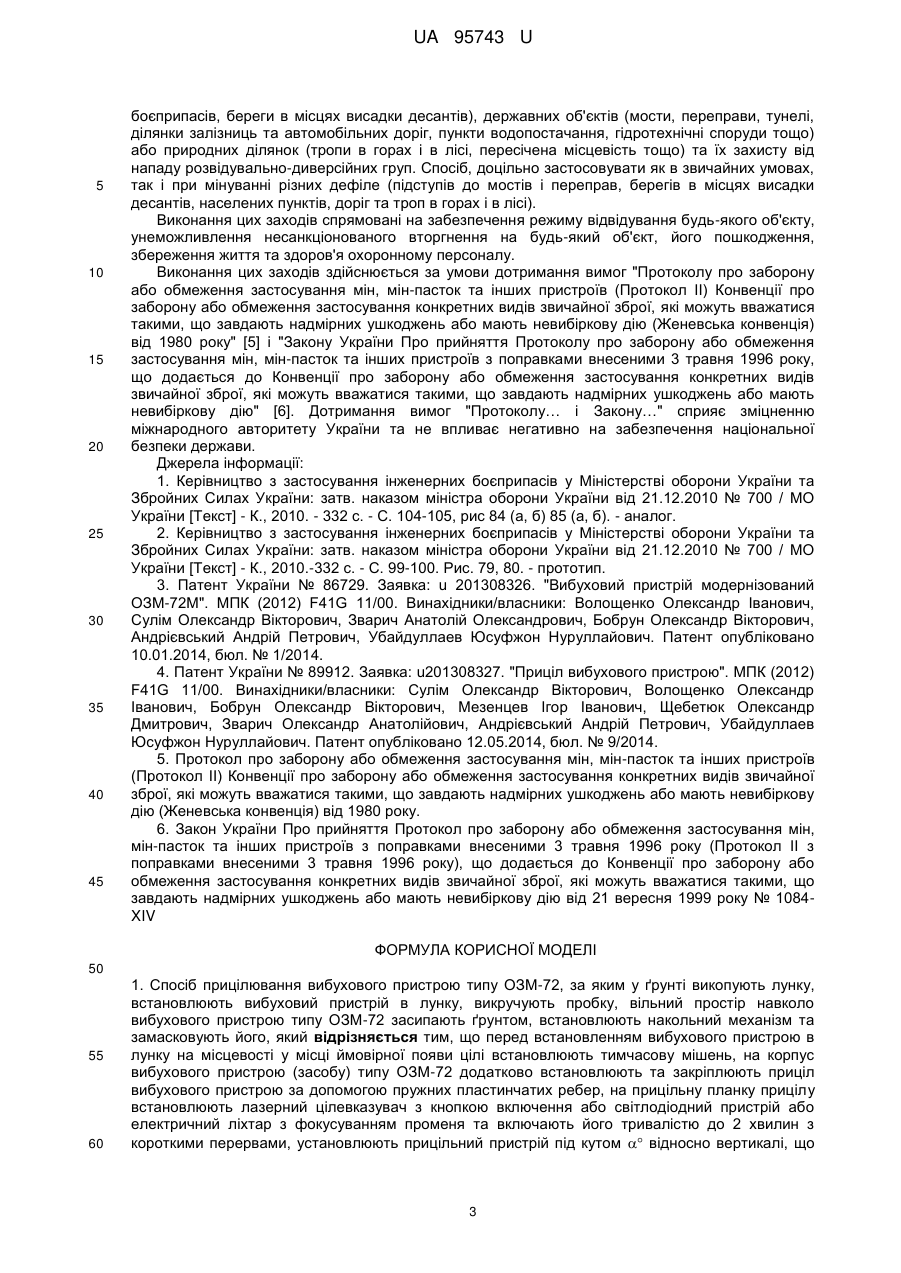

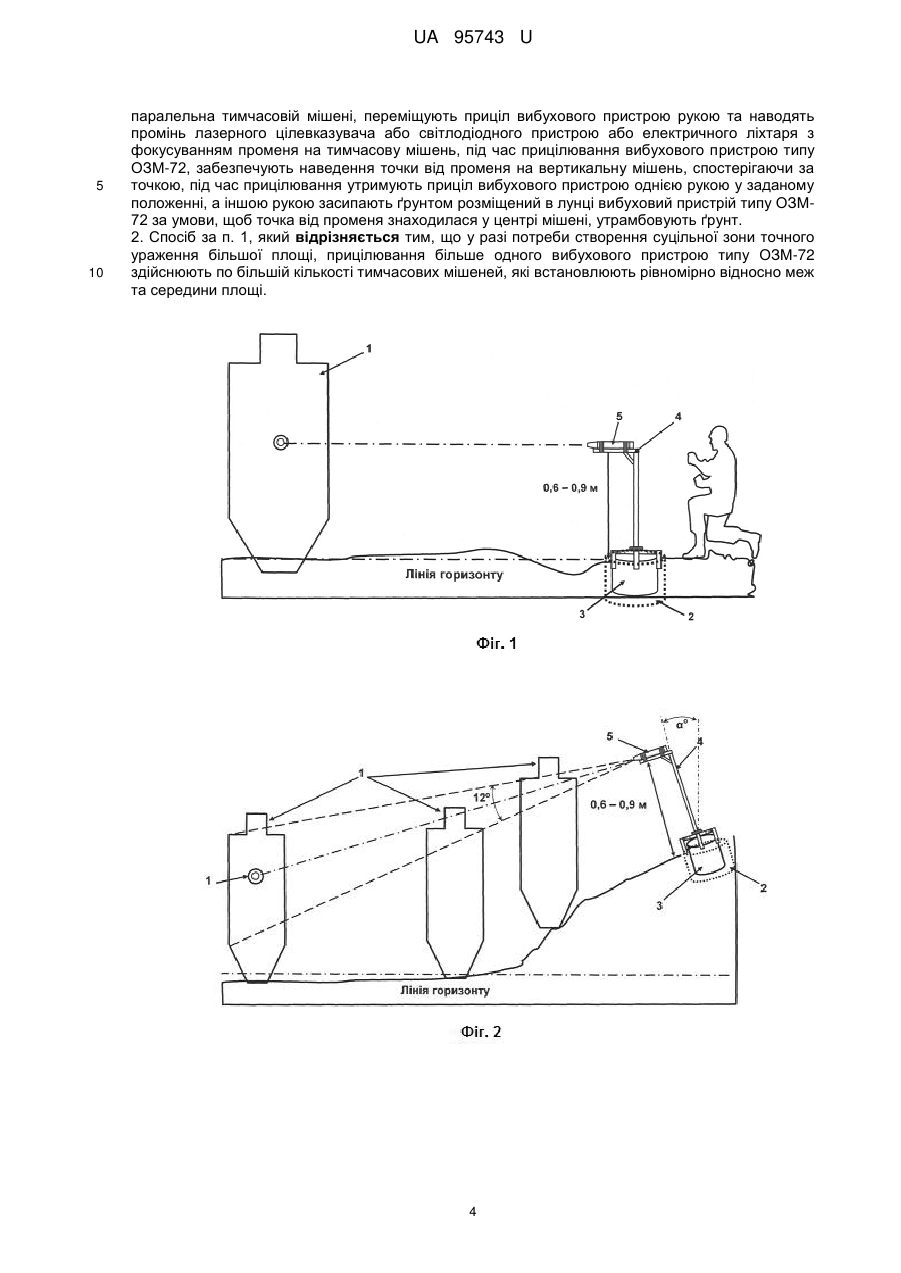

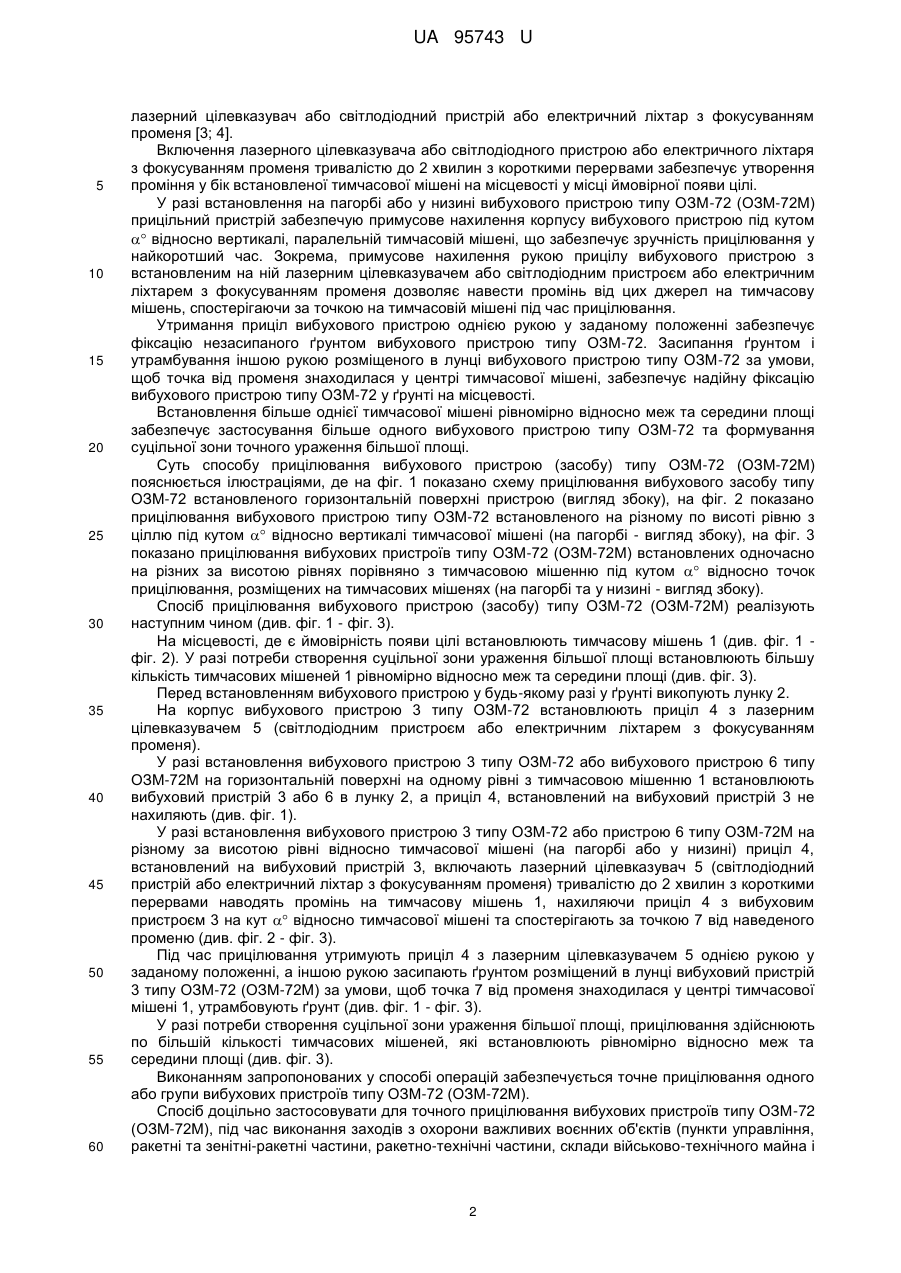

Реферат: Спосіб прицілювання вибухового пристрою типу ОЗМ-72, за яким у ґрунті викопують лунку, встановлюють вибуховий пристрій в лунку, викручують пробку, вільний простір навколо вибухового пристрою типу ОЗМ-72 засипають ґрунтом, встановлюють накольний механізм та замасковують його. Перед встановленням вибухового пристрою в лунку на місцевості у місці ймовірної появи цілі встановлюють тимчасову мішень, на корпус вибухового пристрою (засобу) типу ОЗМ-72 додатково встановлюють та закріплюють приціл вибухового пристрою за допомогою пружних пластинчатих ребер, на прицільну планку прицілу встановлюють лазерний цілевказувач з кнопкою включення або світлодіодний пристрій або електричний ліхтар з фокусуванням променя та включають його тривалістю до 2 хвилин з короткими перервами, установлюють прицільний пристрій під кутом  відносно вертикалі, що паралельна тимчасовій мішені, переміщують приціл вибухового пристрою рукою та наводять промінь лазерного цілевказувача або світлодіодного пристрою або електричного ліхтаря з фокусуванням променя UA 95743 U (12) UA 95743 U на тимчасову мішень, під час прицілювання вибухового пристрою типу ОЗМ-72, забезпечують наведення точки від променя на вертикальну мішень, спостерігаючи за точкою, під час прицілювання утримують приціл вибухового пристрою однією рукою у заданому положенні, а іншою рукою засипають ґрунтом розміщений в лунці вибуховий пристрій типу ОЗМ-72 за умови, щоб точка від променя знаходилася у центрі мішені, утрамбовують ґрунт. UA 95743 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів прицілювання вибухових пристроїв. Спосіб доцільно використовувати для точного та зручного прицілювання вибухового пристрою або їх групи під час його встановлення та створення зони точного ураження будь-якої площі в особливих умовах. Відомий спосіб прицілювання вибухового пристрою типу МОН-50, що передбачає використання віхи, яка встановлюється у напрямку руху центру очікуваної групової цілі висотою 0,6 м при відстані до очікуваної групової цілі близько 10 м та висотою 1,6 м при відстані до очікуваної групової цілі близько 30 м від вибухового пристрою [1]. Недоліками відомого способу прицілювання вибухового пристрою типу МОН-50 є те, що спосіб може бути використаний лише для прицілювання МОН-50 та не передбачає його застосування і не може бути адаптований для прицілювання вибухового пристрою типу ОЗМ-72. Ефективність дії вибухового пристрою типу ОЗМ-72 залежить від того, наскільки точно по висоті зорієнтований його осколочний потік. Кут розльоту осколків вибухового пристрою типу ОЗМ-72 складає 12°. Висота підриву корпусу пристрою 0,6-0,9 м відносно поверхні ґрунту, при цьому середній кут відхилу осі корпусу від вертикалі не повинен перевищувати 4,5°. Кут відхилення корпусу під час вибуху залежить від точності орієнтування пристрою під час установлення в ґрунт. Так, відхилення корпуса пристрою на кут 15° від на правлення на ціль, призводить до зменшення радіусу суцільного ураження в 1,5 рази. Найбільш близьким технічним рішенням, як за суттю, так і за задачами, що вирішуються, яке вибране за найближчий аналог (прототип), є спосіб прицілювання вибухового пристрою типу ОЗМ-72, за яким у ґрунті викопують лунку, встановлюють вибуховий пристрій в лунку, викручують пробку, вільний простір навколо вибухового пристрою типу ОЗМ-72 засипають ґрунтом, встановлюють накольний механізм та замасковують його [2]. Недоліками цього способу, який вибрано за найближчий аналог (прототип), є те, що реалізація способу встановлення вибухового пристрою типу ОЗМ-72 на місцевості не забезпечує точність його прицілювання. Похибка під час встановлення пристрою на кут більше 6° спричиняє значне зниження ефективності його дії на цілі. В основу корисної моделі поставлено задачу розробити спосіб точного прицілювання одного або більшої кількості вибухових пристроїв типу ОЗМ-72, скоротити час їх встановлення незалежно від рельєфу місцевості. Під час реалізації способу забезпечити точне приховане прицілювання вибухового пристрою в умовах будь-яких будівельних споруд, а також забезпечити можливість точного прихованого прицілювання груп вибухових пристроїв типу ОЗМ-72, у найкоротші терміни у будь-яку пору доби. Поставлена задача вирішується тим, що у способі прицілювання вибухового пристрою типу ОЗМ-72, за яким у ґрунті викопують лунку, встановлюють вибуховий пристрій в лунку, викручують пробку, вільний простір навколо вибухового пристрою типу ОЗМ-72 засипають ґрунтом, встановлюють накольний механізм та замасковують його, згідно з корисною моделлю, перед встановленням вибухового пристрою в лунку на місцевості у місці ймовірної появи цілі встановлюють тимчасову мішень, на корпус вибухового пристрою (засобу) типу ОЗМ-72 додатково встановлюють та закріплюють приціл вибухового пристрою за допомогою пружних пластинчатих ребер, на прицільну планку прицілу встановлюють лазерний цілевказувач з кнопкою включення або світлодіодний пристрій або електричний ліхтар з фокусуванням променя та включають його тривалістю до 2 хвилин з короткими перервами, установлюють прицільний пристрій під кутом  відносно вертикалі, що паралельна тимчасовій мішені, переміщують приціл вибухового пристрою рукою та наводять промінь лазерного цілевказувача або світлодіодного пристрою або електричного ліхтаря з фокусуванням променя на тимчасову мішень, під час прицілювання вибухового пристрою типу ОЗМ-72, забезпечують наведення точки від променя на вертикальну мішень, спостерігаючи за точкою, під час прицілювання утримують приціл вибухового пристрою однією рукою у заданому положенні, а іншою рукою засипають ґрунтом розміщений в лунці вибуховий пристрій типу ОЗМ-72 за умови, щоб точка від променя знаходилася у центрі мішені, утрамбовують ґрунт. У разі потреби створення суцільної зони точного ураження більшої площі, прицілювання більше одного вибухового пристрою типу ОЗМ-72 здійснюють по більшій кількості тимчасових мішеней, які встановлюють рівномірно відносно меж та середини площі. Встановлення тимчасової мішені на місцевості у місці ймовірної появи цілі забезпечує наочність під час прицілювання вибухового пристрою типу ОЗМ-72М [3] або ОЗМ-72 з прицілом вибухового пристрою [4]. Додаткове встановлення та закріплення прицілу з пружними пластинчатими ребрами на корпусі вибухового пристрою типу ОЗМ-72 забезпечує зручність та дозволяє встановити 1 UA 95743 U 5 10 15 20 25 30 35 40 45 50 55 60 лазерний цілевказувач або світлодіодний пристрій або електричний ліхтар з фокусуванням променя [3; 4]. Включення лазерного цілевказувача або світлодіодного пристрою або електричного ліхтаря з фокусуванням променя тривалістю до 2 хвилин з короткими перервами забезпечує утворення проміння у бік встановленої тимчасової мішені на місцевості у місці ймовірної появи цілі. У разі встановлення на пагорбі або у низині вибухового пристрою типу ОЗМ-72 (ОЗМ-72М) прицільний пристрій забезпечую примусове нахилення корпусу вибухового пристрою під кутом  відносно вертикалі, паралельній тимчасовій мішені, що забезпечує зручність прицілювання у найкоротший час. Зокрема, примусове нахилення рукою прицілу вибухового пристрою з встановленим на ній лазерним цілевказувачем або світлодіодним пристроєм або електричним ліхтарем з фокусуванням променя дозволяє навести промінь від цих джерел на тимчасову мішень, спостерігаючи за точкою на тимчасовій мішені під час прицілювання. Утримання приціл вибухового пристрою однією рукою у заданому положенні забезпечує фіксацію незасипаного ґрунтом вибухового пристрою типу ОЗМ-72. Засипання ґрунтом і утрамбування іншою рукою розміщеного в лунці вибухового пристрою типу ОЗМ-72 за умови, щоб точка від променя знаходилася у центрі тимчасової мішені, забезпечує надійну фіксацію вибухового пристрою типу ОЗМ-72 у ґрунті на місцевості. Встановлення більше однієї тимчасової мішені рівномірно відносно меж та середини площі забезпечує застосування більше одного вибухового пристрою типу ОЗМ-72 та формування суцільної зони точного ураження більшої площі. Суть способу прицілювання вибухового пристрою (засобу) типу ОЗМ-72 (ОЗМ-72М) пояснюється ілюстраціями, де на фіг. 1 показано схему прицілювання вибухового засобу типу ОЗМ-72 встановленого горизонтальній поверхні пристрою (вигляд збоку), на фіг. 2 показано прицілювання вибухового пристрою типу ОЗМ-72 встановленого на різному по висоті рівню з ціллю під кутом  відносно вертикалі тимчасової мішені (на пагорбі - вигляд збоку), на фіг. 3 показано прицілювання вибухових пристроїв типу ОЗМ-72 (ОЗМ-72М) встановлених одночасно на різних за висотою рівнях порівняно з тимчасовою мішенню під кутом  відносно точок прицілювання, розміщених на тимчасових мішенях (на пагорбі та у низині - вигляд збоку). Спосіб прицілювання вибухового пристрою (засобу) типу ОЗМ-72 (ОЗМ-72М) реалізують наступним чином (див. фіг. 1 - фіг. 3). На місцевості, де є ймовірність появи цілі встановлюють тимчасову мішень 1 (див. фіг. 1 фіг. 2). У разі потреби створення суцільної зони ураження більшої площі встановлюють більшу кількість тимчасових мішеней 1 рівномірно відносно меж та середини площі (див. фіг. 3). Перед встановленням вибухового пристрою у будь-якому разі у ґрунті викопують лунку 2. На корпус вибухового пристрою 3 типу ОЗМ-72 встановлюють приціл 4 з лазерним цілевказувачем 5 (світлодіодним пристроєм або електричним ліхтарем з фокусуванням променя). У разі встановлення вибухового пристрою 3 типу ОЗМ-72 або вибухового пристрою 6 типу ОЗМ-72М на горизонтальній поверхні на одному рівні з тимчасовою мішенню 1 встановлюють вибуховий пристрій 3 або 6 в лунку 2, а приціл 4, встановлений на вибуховий пристрій 3 не нахиляють (див. фіг. 1). У разі встановлення вибухового пристрою 3 типу ОЗМ-72 або пристрою 6 типу ОЗМ-72М на різному за висотою рівні відносно тимчасової мішені (на пагорбі або у низині) приціл 4, встановлений на вибуховий пристрій 3, включають лазерний цілевказувач 5 (світлодіодний пристрій або електричний ліхтар з фокусуванням променя) тривалістю до 2 хвилин з короткими перервами наводять промінь на тимчасову мішень 1, нахиляючи приціл 4 з вибуховим пристроєм 3 на кут  відносно тимчасової мішені та спостерігають за точкою 7 від наведеного променю (див. фіг. 2 - фіг. 3). Під час прицілювання утримують приціл 4 з лазерним цілевказувачем 5 однією рукою у заданому положенні, а іншою рукою засипають ґрунтом розміщений в лунці вибуховий пристрій 3 типу ОЗМ-72 (ОЗМ-72М) за умови, щоб точка 7 від променя знаходилася у центрі тимчасової мішені 1, утрамбовують ґрунт (див. фіг. 1 - фіг. 3). У разі потреби створення суцільної зони ураження більшої площі, прицілювання здійснюють по більшій кількості тимчасових мішеней, які встановлюють рівномірно відносно меж та середини площі (див. фіг. 3). Виконанням запропонованих у способі операцій забезпечується точне прицілювання одного або групи вибухових пристроїв типу ОЗМ-72 (ОЗМ-72М). Спосіб доцільно застосовувати для точного прицілювання вибухових пристроїв типу ОЗМ-72 (ОЗМ-72М), під час виконання заходів з охорони важливих воєнних об'єктів (пункти управління, ракетні та зенітні-ракетні частини, ракетно-технічні частини, склади військово-технічного майна і 2 UA 95743 U 5 10 15 20 25 30 35 40 45 боєприпасів, береги в місцях висадки десантів), державних об'єктів (мости, переправи, тунелі, ділянки залізниць та автомобільних доріг, пункти водопостачання, гідротехнічні споруди тощо) або природних ділянок (тропи в горах і в лісі, пересічена місцевість тощо) та їх захисту від нападу розвідувально-диверсійних груп. Спосіб, доцільно застосовувати як в звичайних умовах, так і при мінуванні різних дефіле (підступів до мостів і переправ, берегів в місцях висадки десантів, населених пунктів, доріг та троп в горах і в лісі). Виконання цих заходів спрямовані на забезпечення режиму відвідування будь-якого об'єкту, унеможливлення несанкціонованого вторгнення на будь-який об'єкт, його пошкодження, збереження життя та здоров'я охоронному персоналу. Виконання цих заходів здійснюється за умови дотримання вимог "Протоколу про заборону або обмеження застосування мін, мін-пасток та інших пристроїв (Протокол II) Конвенції про заборону або обмеження застосування конкретних видів звичайної зброї, які можуть вважатися такими, що завдають надмірних ушкоджень або мають невибіркову дію (Женевська конвенція) від 1980 року" [5] і "Закону України Про прийняття Протоколу про заборону або обмеження застосування мін, мін-пасток та інших пристроїв з поправками внесеними 3 травня 1996 року, що додається до Конвенції про заборону або обмеження застосування конкретних видів звичайної зброї, які можуть вважатися такими, що завдають надмірних ушкоджень або мають невибіркову дію" [6]. Дотримання вимог "Протоколу… і Закону…" сприяє зміцненню міжнародного авторитету України та не впливає негативно на забезпечення національної безпеки держави. Джерела інформації: 1. Керівництво з застосування інженерних боєприпасів у Міністерстві оборони України та Збройних Силах України: затв. наказом міністра оборони України від 21.12.2010 № 700 / МО України [Текст] - К., 2010. - 332 с. - С. 104-105, рис 84 (а, б) 85 (а, б). - аналог. 2. Керівництво з застосування інженерних боєприпасів у Міністерстві оборони України та Збройних Силах України: затв. наказом міністра оборони України від 21.12.2010 № 700 / МО України [Текст] - К., 2010.-332 с. - С. 99-100. Рис. 79, 80. - прототип. 3. Патент України № 86729. Заявка: u 201308326. "Вибуховий пристрій модернізований ОЗМ-72М". МПК (2012) F41G 11/00. Винахідники/власники: Волощенко Олександр Іванович, Сулім Олександр Вікторович, Зварич Анатолій Олександрович, Бобрун Олександр Вікторович, Андрієвський Андрій Петрович, Убайдуллаев Юсуфжон Нуруллайович. Патент опубліковано 10.01.2014, бюл. № 1/2014. 4. Патент України № 89912. Заявка: u201308327. "Приціл вибухового пристрою". МПК (2012) F41G 11/00. Винахідники/власники: Сулім Олександр Вікторович, Волощенко Олександр Іванович, Бобрун Олександр Вікторович, Мезенцев Ігор Іванович, Щебетюк Олександр Дмитрович, Зварич Олександр Анатолійович, Андрієвський Андрій Петрович, Убайдуллаев Юсуфжон Нуруллайович. Патент опубліковано 12.05.2014, бюл. № 9/2014. 5. Протокол про заборону або обмеження застосування мін, мін-пасток та інших пристроїв (Протокол II) Конвенції про заборону або обмеження застосування конкретних видів звичайної зброї, які можуть вважатися такими, що завдають надмірних ушкоджень або мають невибіркову дію (Женевська конвенція) від 1980 року. 6. Закон України Про прийняття Протокол про заборону або обмеження застосування мін, мін-пасток та інших пристроїв з поправками внесеними 3 травня 1996 року (Протокол II з поправками внесеними 3 травня 1996 року), що додається до Конвенції про заборону або обмеження застосування конкретних видів звичайної зброї, які можуть вважатися такими, що завдають надмірних ушкоджень або мають невибіркову дію від 21 вересня 1999 року № 1084XIV ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Спосіб прицілювання вибухового пристрою типу ОЗМ-72, за яким у ґрунті викопують лунку, встановлюють вибуховий пристрій в лунку, викручують пробку, вільний простір навколо вибухового пристрою типу ОЗМ-72 засипають ґрунтом, встановлюють накольний механізм та замасковують його, який відрізняється тим, що перед встановленням вибухового пристрою в лунку на місцевості у місці ймовірної появи цілі встановлюють тимчасову мішень, на корпус вибухового пристрою (засобу) типу ОЗМ-72 додатково встановлюють та закріплюють приціл вибухового пристрою за допомогою пружних пластинчатих ребер, на прицільну планку прицілу встановлюють лазерний цілевказувач з кнопкою включення або світлодіодний пристрій або електричний ліхтар з фокусуванням променя та включають його тривалістю до 2 хвилин з короткими перервами, установлюють прицільний пристрій під кутом  відносно вертикалі, що 3 UA 95743 U 5 10 паралельна тимчасовій мішені, переміщують приціл вибухового пристрою рукою та наводять промінь лазерного цілевказувача або світлодіодного пристрою або електричного ліхтаря з фокусуванням променя на тимчасову мішень, під час прицілювання вибухового пристрою типу ОЗМ-72, забезпечують наведення точки від променя на вертикальну мішень, спостерігаючи за точкою, під час прицілювання утримують приціл вибухового пристрою однією рукою у заданому положенні, а іншою рукою засипають ґрунтом розміщений в лунці вибуховий пристрій типу ОЗМ72 за умови, щоб точка від променя знаходилася у центрі мішені, утрамбовують ґрунт. 2. Спосіб за п. 1, який відрізняється тим, що у разі потреби створення суцільної зони точного ураження більшої площі, прицілювання більше одного вибухового пристрою типу ОЗМ-72 здійснюють по більшій кількості тимчасових мішеней, які встановлюють рівномірно відносно меж та середини площі. 4 UA 95743 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
