Викидна камера вибухового пристрою

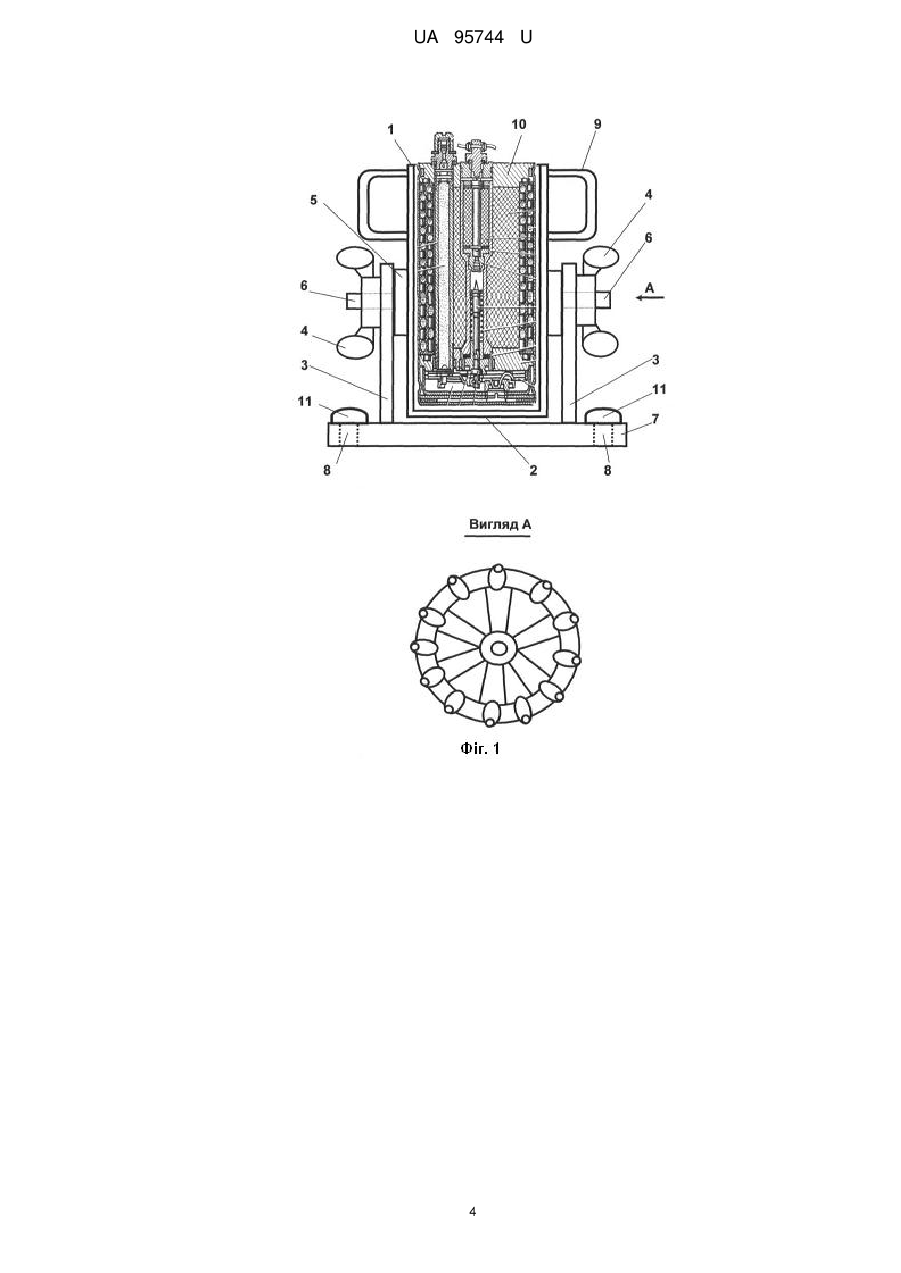

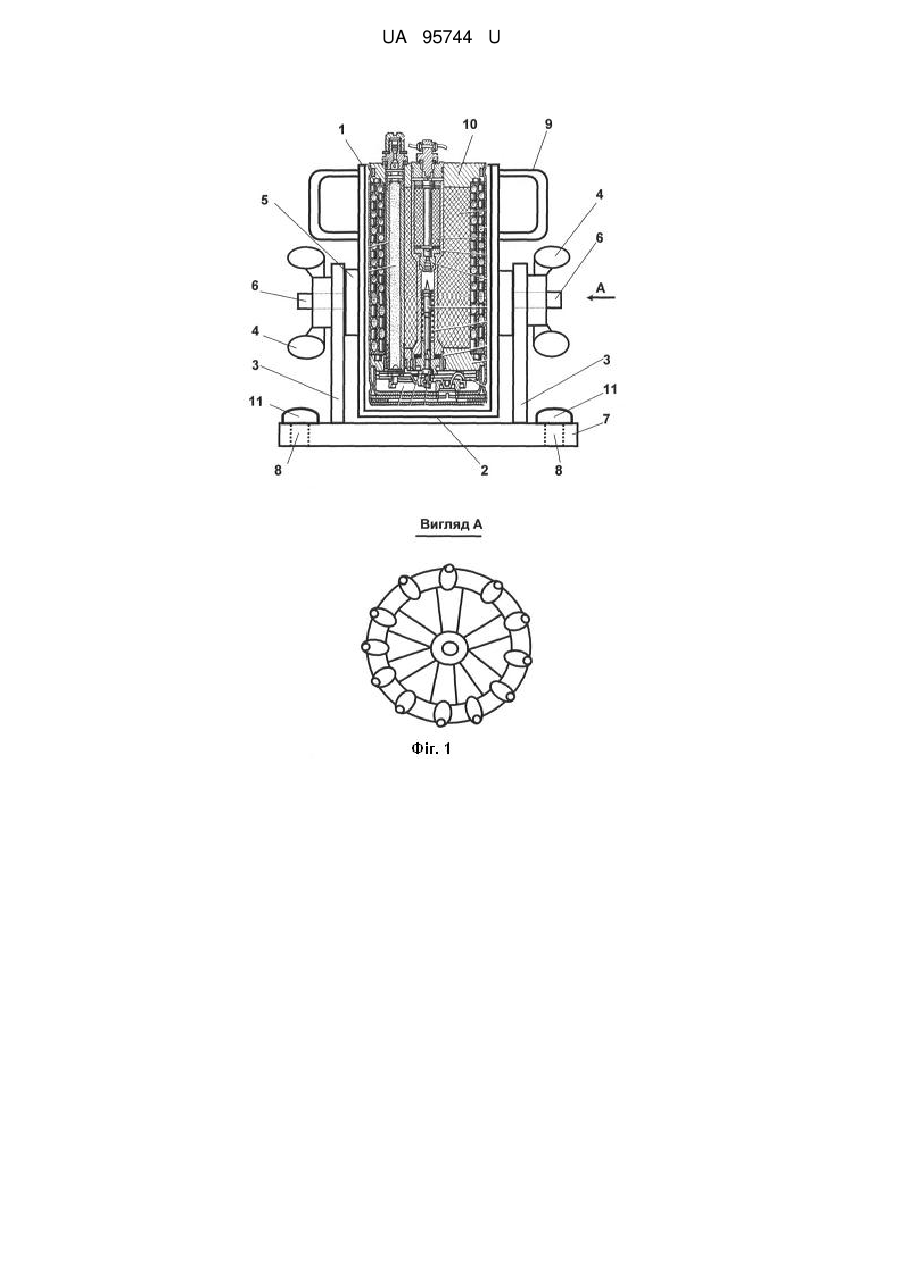

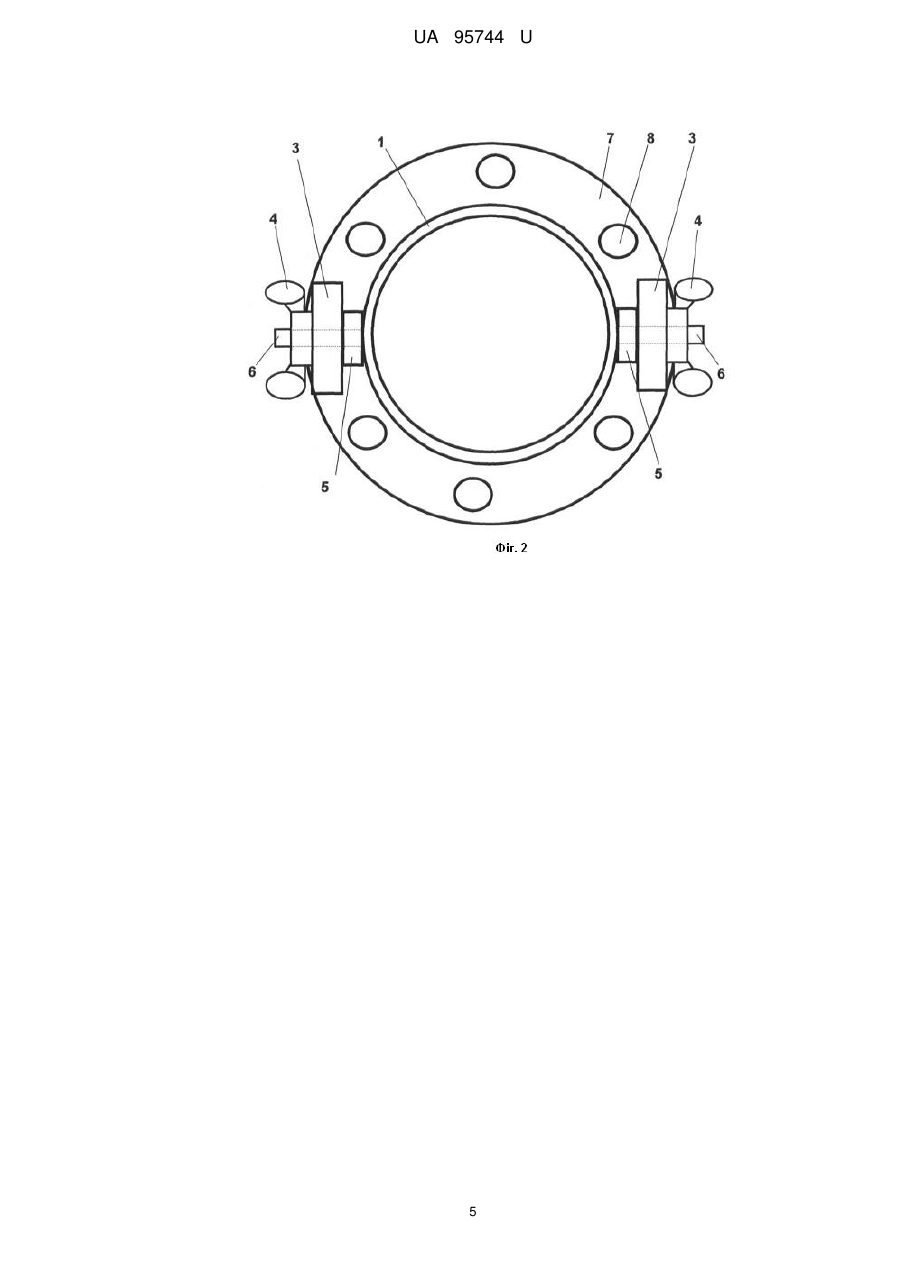

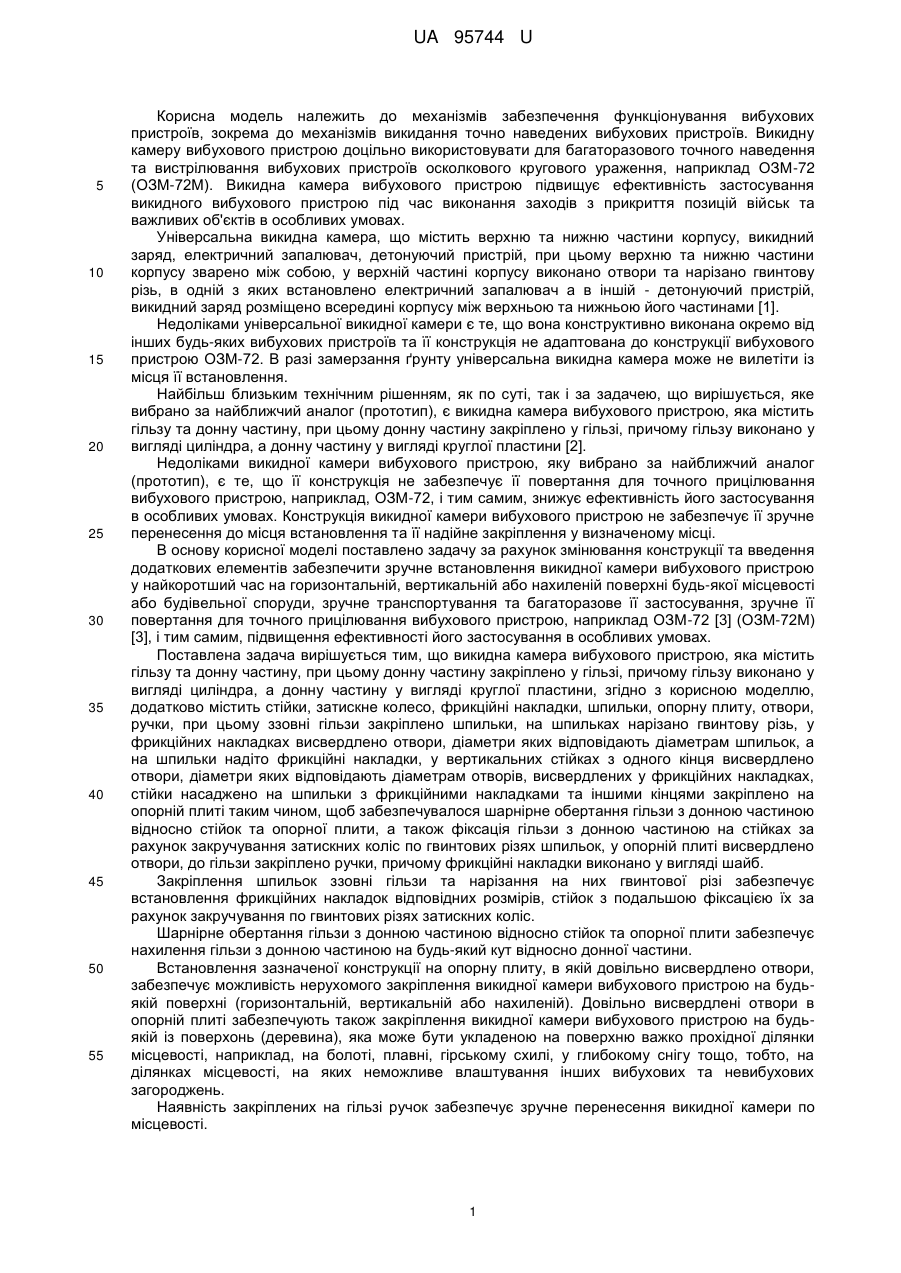

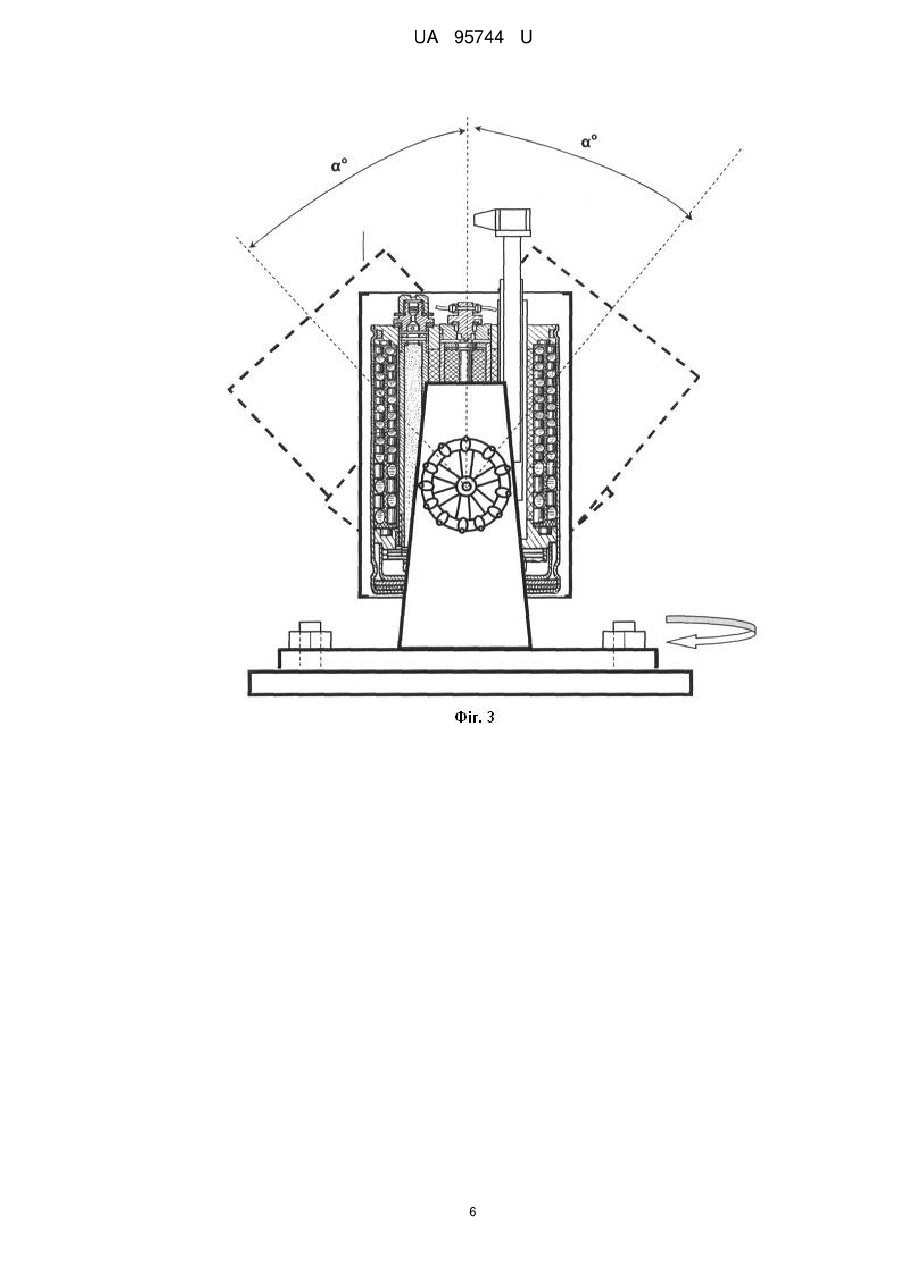

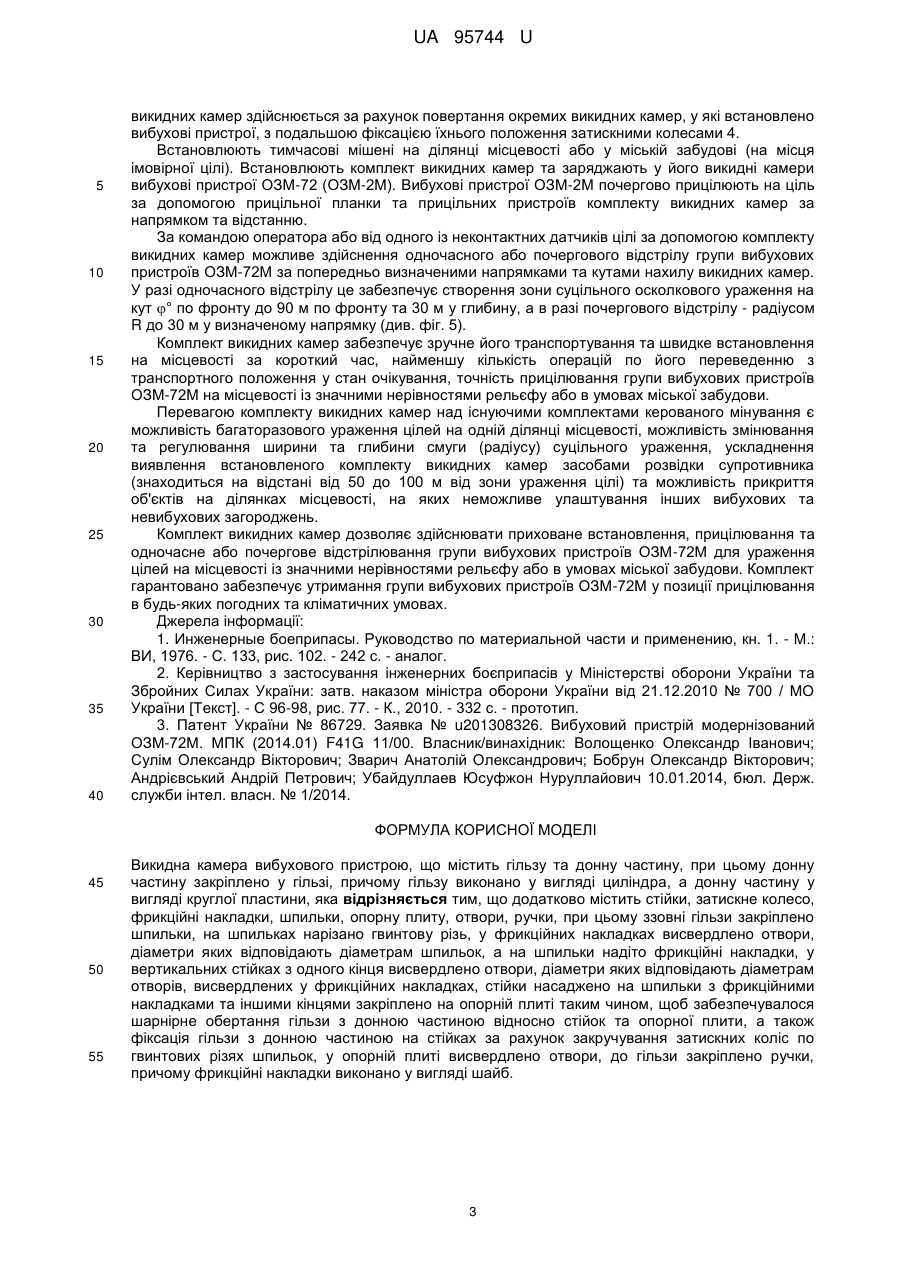

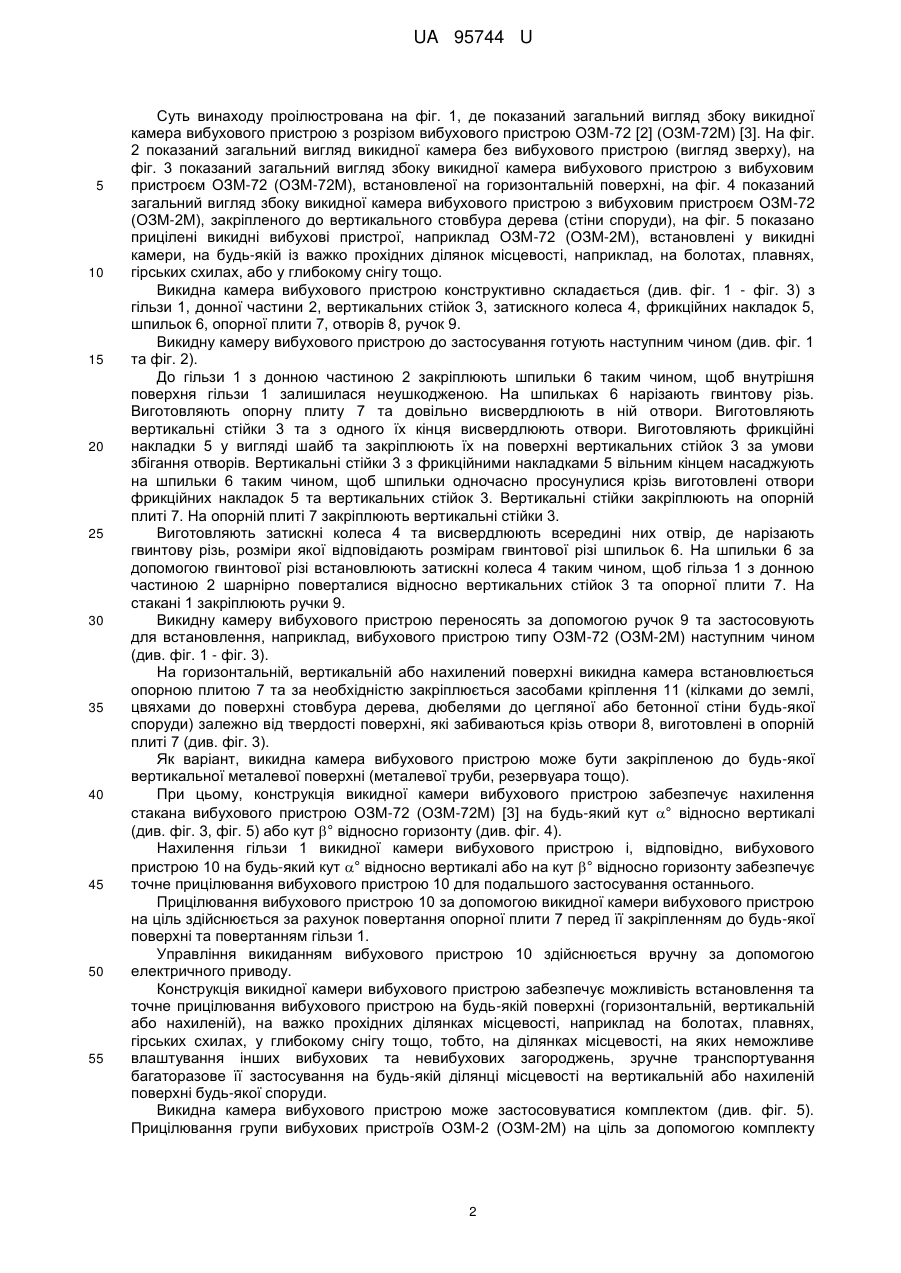

Реферат: Викидна камера вибухового пристрою містить гільзу та донну частину, при цьому донну частину закріплено у гільзі, причому гільзу виконано у вигляді циліндра, а донну частину у вигляді круглої пластини. Додатково містить стійки, затискне колесо, фрикційні накладки, шпильки, опорну плиту, отвори, ручки, при цьому ззовні гільзи закріплено шпильки, на шпильках нарізано гвинтову різь, у фрикційних накладках висвердлено отвори, діаметри яких відповідають діаметрам шпильок, а на шпильки надіто фрикційні накладки, у вертикальних стійках з одного кінця висвердлено отвори, діаметри яких відповідають діаметрам отворів, висвердлених у фрикційних накладках, стійки насаджено на шпильки з фрикційними накладками та іншими кінцями закріплено на опорній плиті таким чином, щоб забезпечувалося шарнірне обертання гільзи з донною частиною відносно стійок та опорної плити, а також фіксація гільзи з донною частиною на стійках за рахунок закручування затискних коліс по гвинтових різях шпильок, у опорній плиті висвердлено отвори, до гільзи закріплено ручки, причому фрикційні накладки виконано у вигляді шайб. UA 95744 U (12) UA 95744 U UA 95744 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до механізмів забезпечення функціонування вибухових пристроїв, зокрема до механізмів викидання точно наведених вибухових пристроїв. Викидну камеру вибухового пристрою доцільно використовувати для багаторазового точного наведення та вистрілювання вибухових пристроїв осколкового кругового ураження, наприклад ОЗМ-72 (ОЗМ-72М). Викидна камера вибухового пристрою підвищує ефективність застосування викидного вибухового пристрою під час виконання заходів з прикриття позицій військ та важливих об'єктів в особливих умовах. Універсальна викидна камера, що містить верхню та нижню частини корпусу, викидний заряд, електричний запалювач, детонуючий пристрій, при цьому верхню та нижню частини корпусу зварено між собою, у верхній частині корпусу виконано отвори та нарізано гвинтову різь, в одній з яких встановлено електричний запалювач а в іншій - детонуючий пристрій, викидний заряд розміщено всередині корпусу між верхньою та нижньою його частинами [1]. Недоліками універсальної викидної камери є те, що вона конструктивно виконана окремо від інших будь-яких вибухових пристроїв та її конструкція не адаптована до конструкції вибухового пристрою ОЗМ-72. В разі замерзання ґрунту універсальна викидна камера може не вилетіти із місця її встановлення. Найбільш близьким технічним рішенням, як по суті, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є викидна камера вибухового пристрою, яка містить гільзу та донну частину, при цьому донну частину закріплено у гільзі, причому гільзу виконано у вигляді циліндра, а донну частину у вигляді круглої пластини [2]. Недоліками викидної камери вибухового пристрою, яку вибрано за найближчий аналог (прототип), є те, що її конструкція не забезпечує її повертання для точного прицілювання вибухового пристрою, наприклад, ОЗМ-72, і тим самим, знижує ефективність його застосування в особливих умовах. Конструкція викидної камери вибухового пристрою не забезпечує її зручне перенесення до місця встановлення та її надійне закріплення у визначеному місці. В основу корисної моделі поставлено задачу за рахунок змінювання конструкції та введення додаткових елементів забезпечити зручне встановлення викидної камери вибухового пристрою у найкоротший час на горизонтальній, вертикальній або нахиленій поверхні будь-якої місцевості або будівельної споруди, зручне транспортування та багаторазове її застосування, зручне її повертання для точного прицілювання вибухового пристрою, наприклад ОЗМ-72 [3] (ОЗМ-72М) [3], і тим самим, підвищення ефективності його застосування в особливих умовах. Поставлена задача вирішується тим, що викидна камера вибухового пристрою, яка містить гільзу та донну частину, при цьому донну частину закріплено у гільзі, причому гільзу виконано у вигляді циліндра, а донну частину у вигляді круглої пластини, згідно з корисною моделлю, додатково містить стійки, затискне колесо, фрикційні накладки, шпильки, опорну плиту, отвори, ручки, при цьому ззовні гільзи закріплено шпильки, на шпильках нарізано гвинтову різь, у фрикційних накладках висвердлено отвори, діаметри яких відповідають діаметрам шпильок, а на шпильки надіто фрикційні накладки, у вертикальних стійках з одного кінця висвердлено отвори, діаметри яких відповідають діаметрам отворів, висвердлених у фрикційних накладках, стійки насаджено на шпильки з фрикційними накладками та іншими кінцями закріплено на опорній плиті таким чином, щоб забезпечувалося шарнірне обертання гільзи з донною частиною відносно стійок та опорної плити, а також фіксація гільзи з донною частиною на стійках за рахунок закручування затискних коліс по гвинтових різях шпильок, у опорній плиті висвердлено отвори, до гільзи закріплено ручки, причому фрикційні накладки виконано у вигляді шайб. Закріплення шпильок ззовні гільзи та нарізання на них гвинтової різі забезпечує встановлення фрикційних накладок відповідних розмірів, стійок з подальшою фіксацією їх за рахунок закручування по гвинтових різях затискних коліс. Шарнірне обертання гільзи з донною частиною відносно стійок та опорної плити забезпечує нахилення гільзи з донною частиною на будь-який кут відносно донної частини. Встановлення зазначеної конструкції на опорну плиту, в якій довільно висвердлено отвори, забезпечує можливість нерухомого закріплення викидної камери вибухового пристрою на будьякій поверхні (горизонтальній, вертикальній або нахиленій). Довільно висвердлені отвори в опорній плиті забезпечують також закріплення викидної камери вибухового пристрою на будьякій із поверхонь (деревина), яка може бути укладеною на поверхню важко прохідної ділянки місцевості, наприклад, на болоті, плавні, гірському схилі, у глибокому снігу тощо, тобто, на ділянках місцевості, на яких неможливе влаштування інших вибухових та невибухових загороджень. Наявність закріплених на гільзі ручок забезпечує зручне перенесення викидної камери по місцевості. 1 UA 95744 U 5 10 15 20 25 30 35 40 45 50 55 Суть винаходу проілюстрована на фіг. 1, де показаний загальний вигляд збоку викидної камера вибухового пристрою з розрізом вибухового пристрою ОЗМ-72 [2] (ОЗМ-72М) [3]. На фіг. 2 показаний загальний вигляд викидної камера без вибухового пристрою (вигляд зверху), на фіг. 3 показаний загальний вигляд збоку викидної камера вибухового пристрою з вибуховим пристроєм ОЗМ-72 (ОЗМ-72М), встановленої на горизонтальній поверхні, на фіг. 4 показаний загальний вигляд збоку викидної камера вибухового пристрою з вибуховим пристроєм ОЗМ-72 (ОЗМ-2М), закріпленого до вертикального стовбура дерева (стіни споруди), на фіг. 5 показано прицілені викидні вибухові пристрої, наприклад ОЗМ-72 (ОЗМ-2М), встановлені у викидні камери, на будь-якій із важко прохідних ділянок місцевості, наприклад, на болотах, плавнях, гірських схилах, або у глибокому снігу тощо. Викидна камера вибухового пристрою конструктивно складається (див. фіг. 1 - фіг. 3) з гільзи 1, донної частини 2, вертикальних стійок 3, затискного колеса 4, фрикційних накладок 5, шпильок 6, опорної плити 7, отворів 8, ручок 9. Викидну камеру вибухового пристрою до застосування готують наступним чином (див. фіг. 1 та фіг. 2). До гільзи 1 з донною частиною 2 закріплюють шпильки 6 таким чином, щоб внутрішня поверхня гільзи 1 залишилася неушкодженою. На шпильках 6 нарізають гвинтову різь. Виготовляють опорну плиту 7 та довільно висвердлюють в ній отвори. Виготовляють вертикальні стійки 3 та з одного їх кінця висвердлюють отвори. Виготовляють фрикційні накладки 5 у вигляді шайб та закріплюють їх на поверхні вертикальних стійок 3 за умови збігання отворів. Вертикальні стійки 3 з фрикційними накладками 5 вільним кінцем насаджують на шпильки 6 таким чином, щоб шпильки одночасно просунулися крізь виготовлені отвори фрикційних накладок 5 та вертикальних стійок 3. Вертикальні стійки закріплюють на опорній плиті 7. На опорній плиті 7 закріплюють вертикальні стійки 3. Виготовляють затискні колеса 4 та висвердлюють всередині них отвір, де нарізають гвинтову різь, розміри якої відповідають розмірам гвинтової різі шпильок 6. На шпильки 6 за допомогою гвинтової різі встановлюють затискні колеса 4 таким чином, щоб гільза 1 з донною частиною 2 шарнірно поверталися відносно вертикальних стійок 3 та опорної плити 7. На стакані 1 закріплюють ручки 9. Викидну камеру вибухового пристрою переносять за допомогою ручок 9 та застосовують для встановлення, наприклад, вибухового пристрою типу ОЗМ-72 (ОЗМ-2М) наступним чином (див. фіг. 1 - фіг. 3). На горизонтальній, вертикальній або нахилений поверхні викидна камера встановлюється опорною плитою 7 та за необхідністю закріплюється засобами кріплення 11 (кілками до землі, цвяхами до поверхні стовбура дерева, дюбелями до цегляної або бетонної стіни будь-якої споруди) залежно від твердості поверхні, які забиваються крізь отвори 8, виготовлені в опорній плиті 7 (див. фіг. 3). Як варіант, викидна камера вибухового пристрою може бути закріпленою до будь-якої вертикальної металевої поверхні (металевої труби, резервуара тощо). При цьому, конструкція викидної камери вибухового пристрою забезпечує нахилення стакана вибухового пристрою ОЗМ-72 (ОЗМ-72М) [3] на будь-який кут ° відносно вертикалі (див. фіг. 3, фіг. 5) або кут ° відносно горизонту (див. фіг. 4). Нахилення гільзи 1 викидної камери вибухового пристрою і, відповідно, вибухового пристрою 10 на будь-який кут ° відносно вертикалі або на кут ° відносно горизонту забезпечує точне прицілювання вибухового пристрою 10 для подальшого застосування останнього. Прицілювання вибухового пристрою 10 за допомогою викидної камери вибухового пристрою на ціль здійснюється за рахунок повертання опорної плити 7 перед її закріпленням до будь-якої поверхні та повертанням гільзи 1. Управління викиданням вибухового пристрою 10 здійснюється вручну за допомогою електричного приводу. Конструкція викидної камери вибухового пристрою забезпечує можливість встановлення та точне прицілювання вибухового пристрою на будь-якій поверхні (горизонтальній, вертикальній або нахиленій), на важко прохідних ділянках місцевості, наприклад на болотах, плавнях, гірських схилах, у глибокому снігу тощо, тобто, на ділянках місцевості, на яких неможливе влаштування інших вибухових та невибухових загороджень, зручне транспортування багаторазове її застосування на будь-якій ділянці місцевості на вертикальній або нахиленій поверхні будь-якої споруди. Викидна камера вибухового пристрою може застосовуватися комплектом (див. фіг. 5). Прицілювання групи вибухових пристроїв ОЗМ-2 (ОЗМ-2М) на ціль за допомогою комплекту 2 UA 95744 U 5 10 15 20 25 30 35 40 викидних камер здійснюється за рахунок повертання окремих викидних камер, у які встановлено вибухові пристрої, з подальшою фіксацією їхнього положення затискними колесами 4. Встановлюють тимчасові мішені на ділянці місцевості або у міській забудові (на місця імовірної цілі). Встановлюють комплект викидних камер та заряджають у його викидні камери вибухові пристрої ОЗМ-72 (ОЗМ-2М). Вибухові пристрої ОЗМ-2М почергово прицілюють на ціль за допомогою прицільної планки та прицільних пристроїв комплекту викидних камер за напрямком та відстанню. За командою оператора або від одного із неконтактних датчиків цілі за допомогою комплекту викидних камер можливе здійснення одночасного або почергового відстрілу групи вибухових пристроїв ОЗМ-72М за попередньо визначеними напрямками та кутами нахилу викидних камер. У разі одночасного відстрілу це забезпечує створення зони суцільного осколкового ураження на кут ° по фронту до 90 м по фронту та 30 м у глибину, а в разі почергового відстрілу - радіусом R до 30 м у визначеному напрямку (див. фіг. 5). Комплект викидних камер забезпечує зручне його транспортування та швидке встановлення на місцевості за короткий час, найменшу кількість операцій по його переведенню з транспортного положення у стан очікування, точність прицілювання групи вибухових пристроїв ОЗМ-72М на місцевості із значними нерівностями рельєфу або в умовах міської забудови. Перевагою комплекту викидних камер над існуючими комплектами керованого мінування є можливість багаторазового ураження цілей на одній ділянці місцевості, можливість змінювання та регулювання ширини та глибини смуги (радіусу) суцільного ураження, ускладнення виявлення встановленого комплекту викидних камер засобами розвідки супротивника (знаходиться на відстані від 50 до 100 м від зони ураження цілі) та можливість прикриття об'єктів на ділянках місцевості, на яких неможливе улаштування інших вибухових та невибухових загороджень. Комплект викидних камер дозволяє здійснювати приховане встановлення, прицілювання та одночасне або почергове відстрілювання групи вибухових пристроїв ОЗМ-72М для ураження цілей на місцевості із значними нерівностями рельєфу або в умовах міської забудови. Комплект гарантовано забезпечує утримання групи вибухових пристроїв ОЗМ-72М у позиції прицілювання в будь-яких погодних та кліматичних умовах. Джерела інформації: 1. Инженерные боеприпасы. Руководство по материальной части и применению, кн. 1. - М.: ВИ, 1976. - С. 133, рис. 102. - 242 с. - аналог. 2. Керівництво з застосування інженерних боєприпасів у Міністерстві оборони України та Збройних Силах України: затв. наказом міністра оборони України від 21.12.2010 № 700 / МО України [Текст]. - С 96-98, рис. 77. - К., 2010. - 332 с. - прототип. 3. Патент України № 86729. Заявка № u201308326. Вибуховий пристрій модернізований ОЗМ-72М. МПК (2014.01) F41G 11/00. Власник/винахідник: Волощенко Олександр Іванович; Сулім Олександр Вікторович; Зварич Анатолій Олександрович; Бобрун Олександр Вікторович; Андрієвський Андрій Петрович; Убайдуллаев Юсуфжон Нуруллайович 10.01.2014, бюл. Держ. служби інтел. власн. № 1/2014. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Викидна камера вибухового пристрою, що містить гільзу та донну частину, при цьому донну частину закріплено у гільзі, причому гільзу виконано у вигляді циліндра, а донну частину у вигляді круглої пластини, яка відрізняється тим, що додатково містить стійки, затискне колесо, фрикційні накладки, шпильки, опорну плиту, отвори, ручки, при цьому ззовні гільзи закріплено шпильки, на шпильках нарізано гвинтову різь, у фрикційних накладках висвердлено отвори, діаметри яких відповідають діаметрам шпильок, а на шпильки надіто фрикційні накладки, у вертикальних стійках з одного кінця висвердлено отвори, діаметри яких відповідають діаметрам отворів, висвердлених у фрикційних накладках, стійки насаджено на шпильки з фрикційними накладками та іншими кінцями закріплено на опорній плиті таким чином, щоб забезпечувалося шарнірне обертання гільзи з донною частиною відносно стійок та опорної плити, а також фіксація гільзи з донною частиною на стійках за рахунок закручування затискних коліс по гвинтових різях шпильок, у опорній плиті висвердлено отвори, до гільзи закріплено ручки, причому фрикційні накладки виконано у вигляді шайб. 3 UA 95744 U 4 UA 95744 U 5 UA 95744 U 6 UA 95744 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
