Одноходова клапанна система (варіанти)

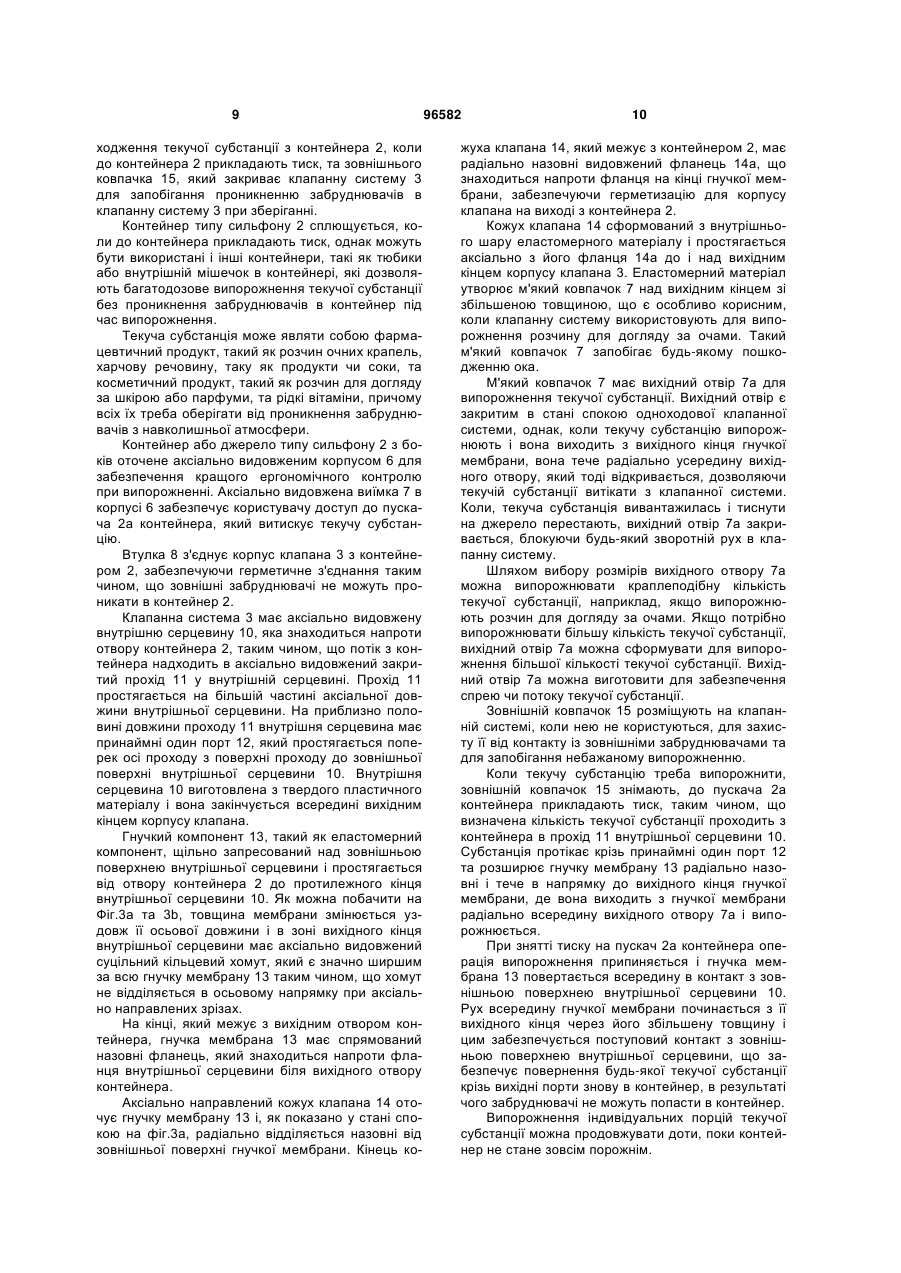

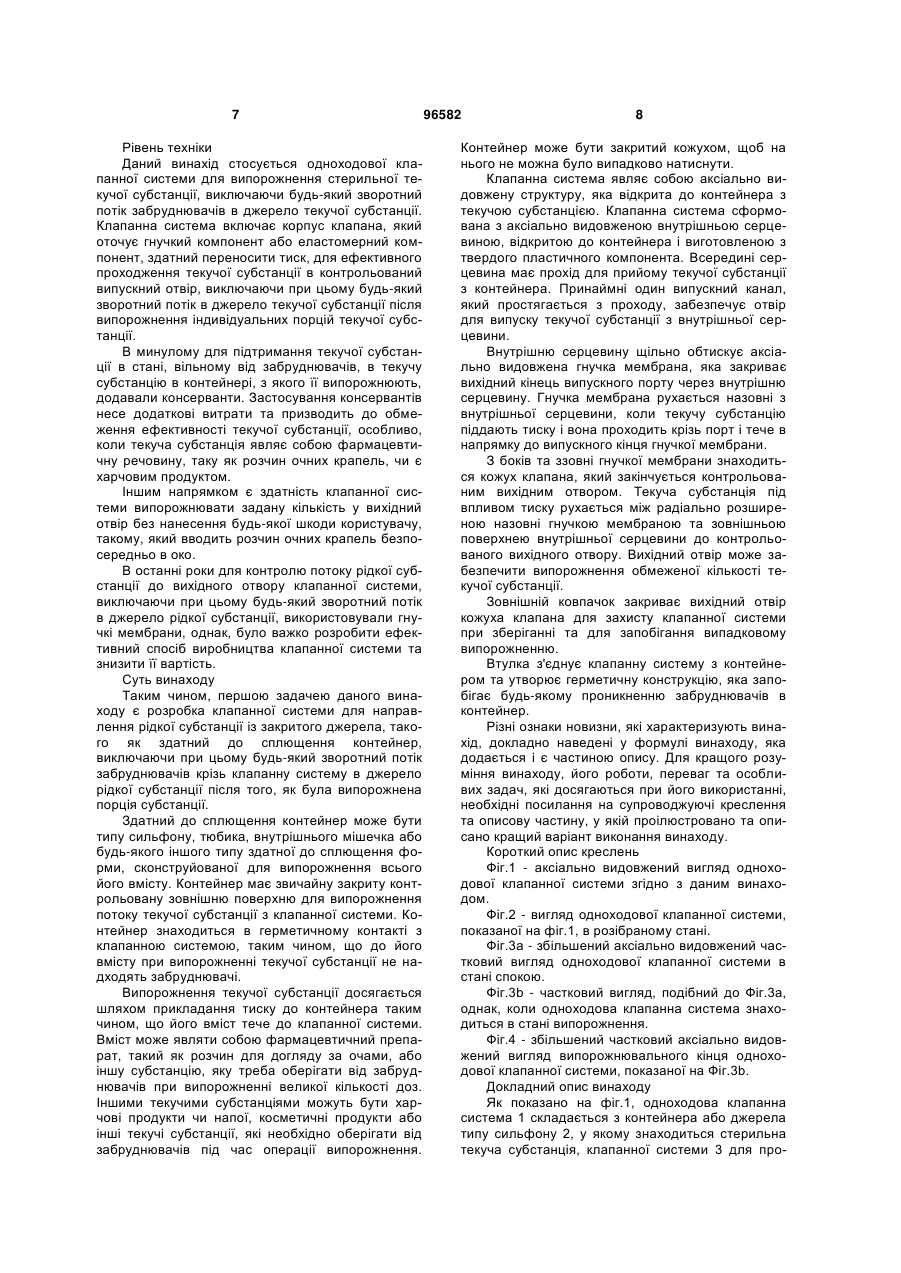

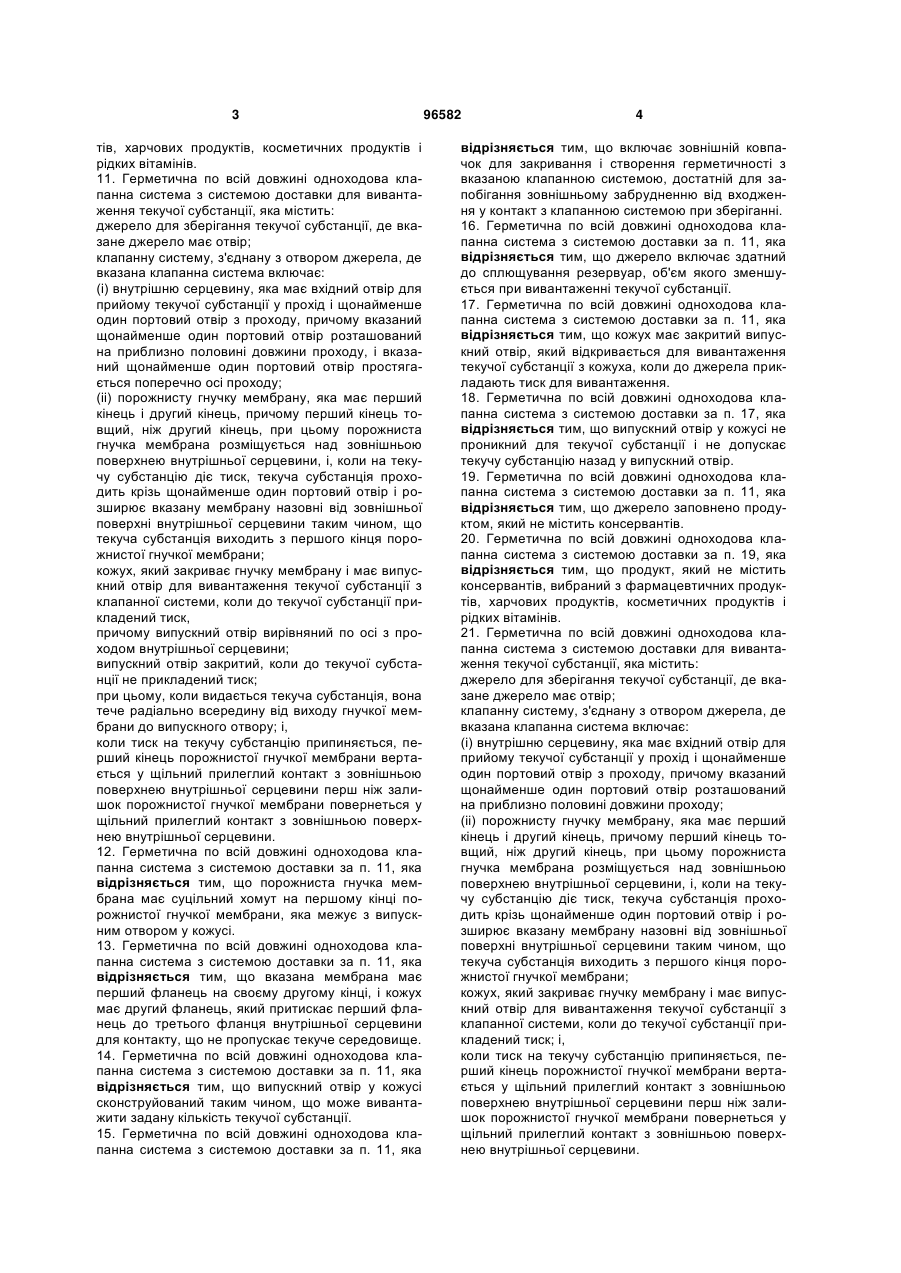

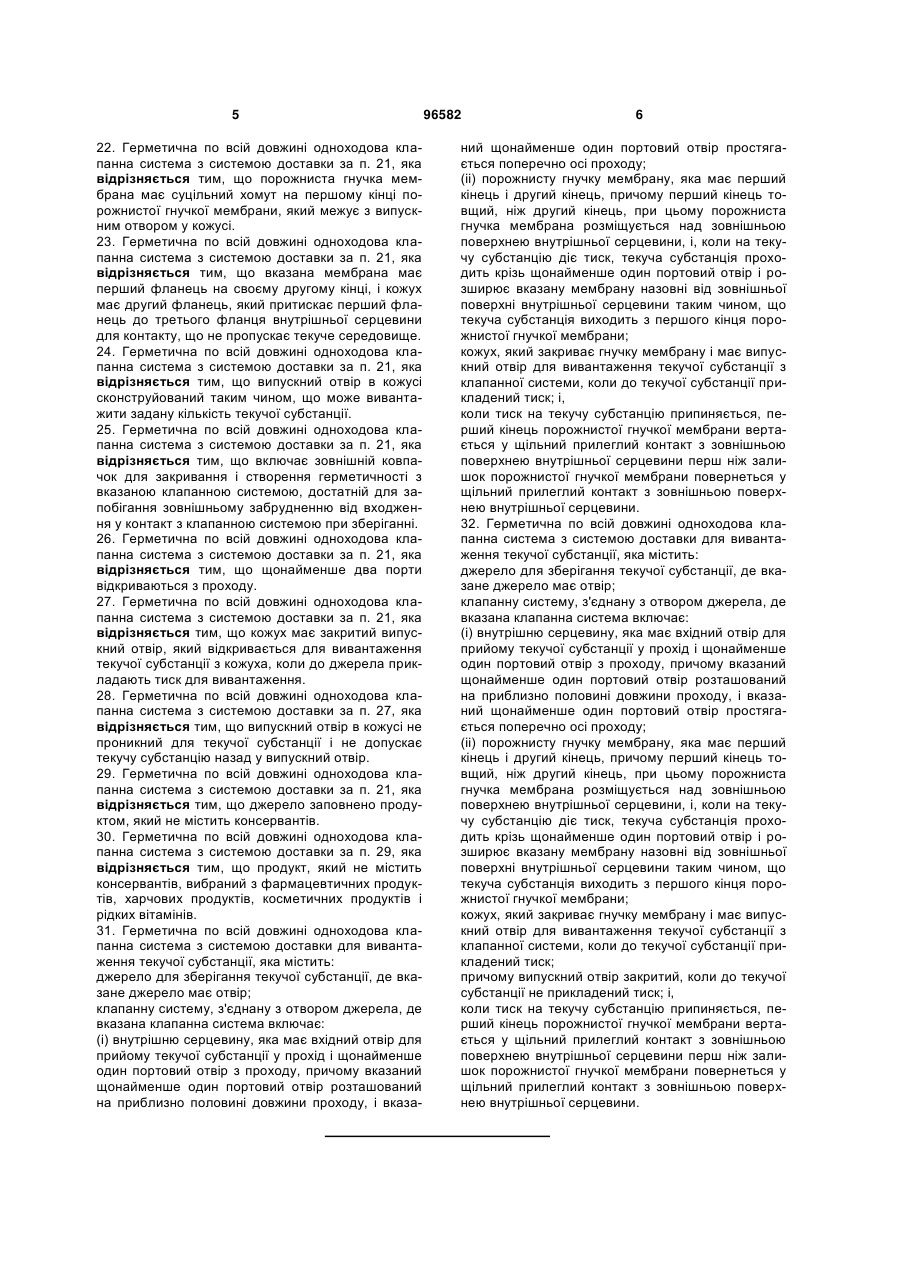

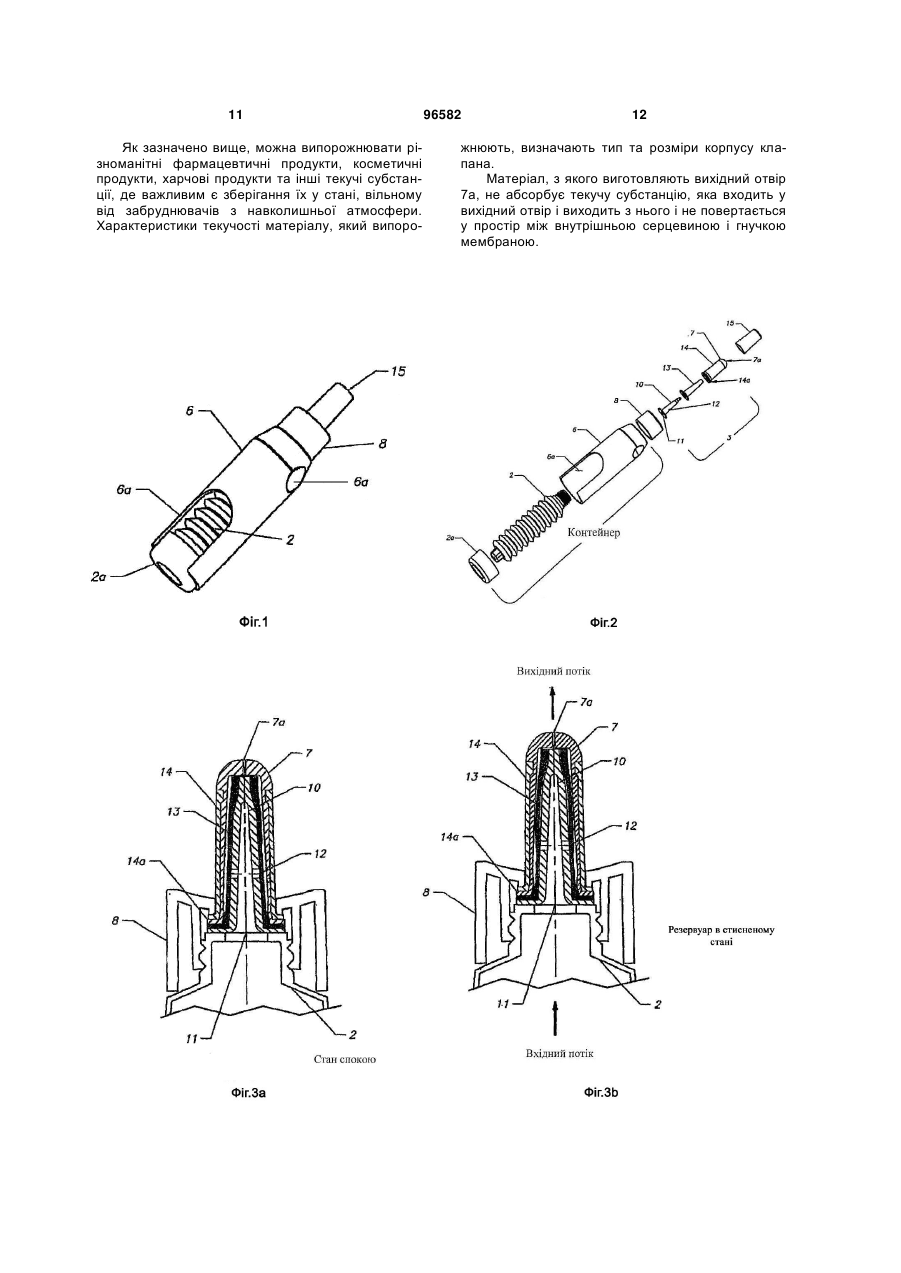

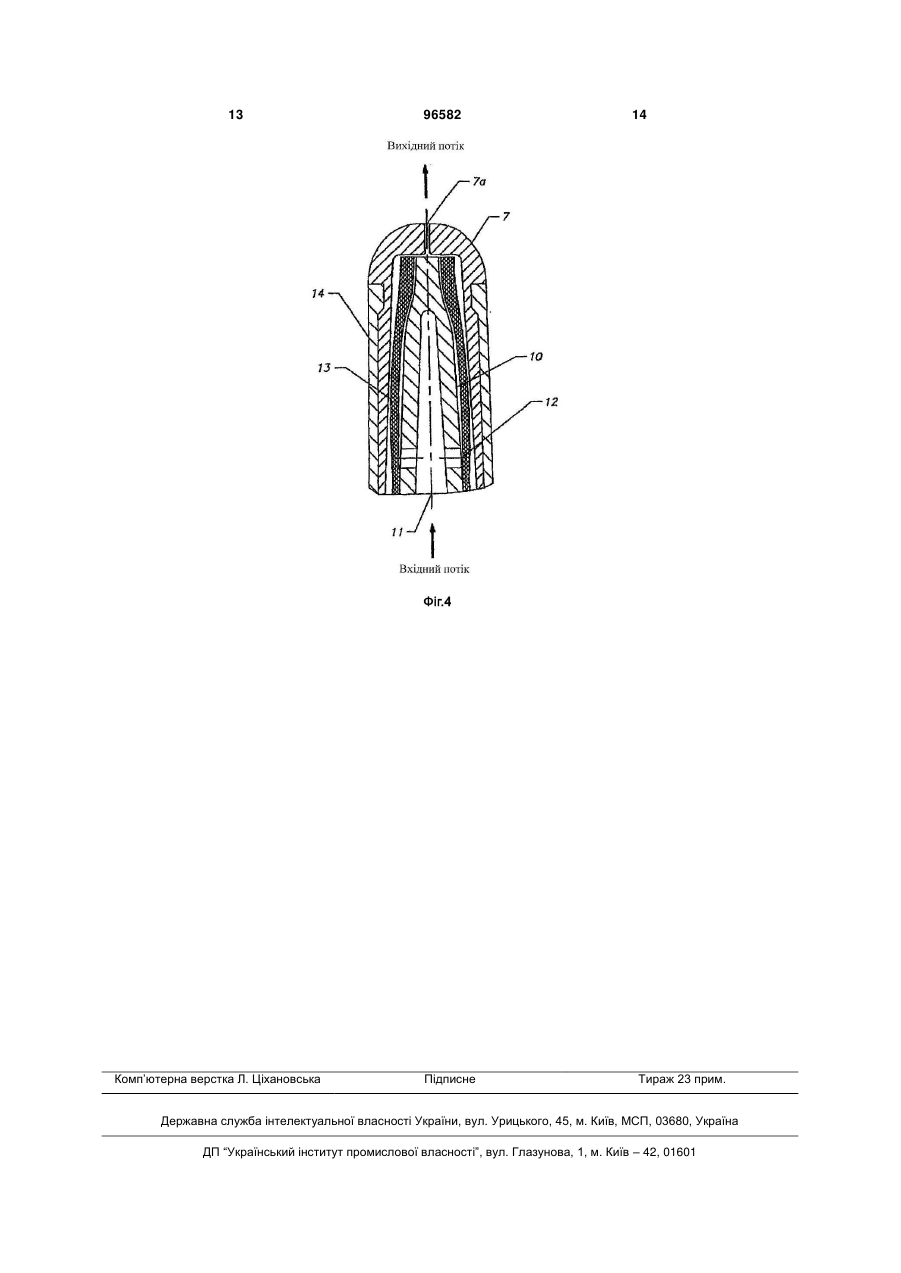

1. Герметична по всій довжині одноходова клапанна система з системою доставки для вивантаження текучої субстанції, яка містить: джерело для зберігання текучої субстанції, де зазначене джерело має отвір; клапанну систему, з'єднану з отвором джерела, де вказана клапанна система включає: (і) внутрішню серцевину, яка має вхідний отвір для прийому текучої субстанції у прохід і щонайменше один портовий отвір з проходу, (іі) порожнисту гнучку мембрану, яка має перший кінець і другий кінець, причому перший кінець товщий, ніж другий кінець, при цьому порожниста гнучка мембрана розміщується над зовнішньою поверхнею внутрішньої серцевини, і, коли на текучу субстанцію діє тиск, текуча субстанція проходить крізь щонайменше один портовий отвір та розширює вказану мембрану назовні від зовнішньої поверхні внутрішньої серцевини таким чином, що текуча субстанція виходить з першого кінця порожнистої гнучкої мембрани; кожух, який закриває гнучку мембрану і має випускний отвір для вивантаження текучої субстанції з клапанної системи, коли до текучої субстанції прикладений тиск, і, коли тиск на текучу субстанцію припиняється, перший кінець порожнистої гнучкої мембрани вертається у контакт з зовнішньою поверхнею внутрішньої серцевини перш ніж залишок порожнистої гнучкої мембрани повернеться у контакт з зовнішньою поверхнею внутрішньої серцевини. 2. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 1, яка 2 (19) 1 3 тів, харчових продуктів, косметичних продуктів і рідких вітамінів. 11. Герметична по всій довжині одноходова клапанна система з системою доставки для вивантаження текучої субстанції, яка містить: джерело для зберігання текучої субстанції, де вказане джерело має отвір; клапанну систему, з'єднану з отвором джерела, де вказана клапанна система включає: (і) внутрішню серцевину, яка має вхідний отвір для прийому текучої субстанції у прохід і щонайменше один портовий отвір з проходу, причому вказаний щонайменше один портовий отвір розташований на приблизно половині довжини проходу, і вказаний щонайменше один портовий отвір простягається поперечно осі проходу; (іі) порожнисту гнучку мембрану, яка має перший кінець і другий кінець, причому перший кінець товщий, ніж другий кінець, при цьому порожниста гнучка мембрана розміщується над зовнішньою поверхнею внутрішньої серцевини, і, коли на текучу субстанцію діє тиск, текуча субстанція проходить крізь щонайменше один портовий отвір і розширює вказану мембрану назовні від зовнішньої поверхні внутрішньої серцевини таким чином, що текуча субстанція виходить з першого кінця порожнистої гнучкої мембрани; кожух, який закриває гнучку мембрану і має випускний отвір для вивантаження текучої субстанції з клапанної системи, коли до текучої субстанції прикладений тиск, причому випускний отвір вирівняний по осі з проходом внутрішньої серцевини; випускний отвір закритий, коли до текучої субстанції не прикладений тиск; при цьому, коли видається текуча субстанція, вона тече радіально всередину від виходу гнучкої мембрани до випускного отвору; і, коли тиск на текучу субстанцію припиняється, перший кінець порожнистої гнучкої мембрани вертається у щільний прилеглий контакт з зовнішньою поверхнею внутрішньої серцевини перш ніж залишок порожнистої гнучкої мембрани повернеться у щільний прилеглий контакт з зовнішньою поверхнею внутрішньої серцевини. 12. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 11, яка відрізняється тим, що порожниста гнучка мембрана має суцільний хомут на першому кінці порожнистої гнучкої мембрани, яка межує з випускним отвором у кожусі. 13. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 11, яка відрізняється тим, що вказана мембрана має перший фланець на своєму другому кінці, і кожух має другий фланець, який притискає перший фланець до третього фланця внутрішньої серцевини для контакту, що не пропускає текуче середовище. 14. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 11, яка відрізняється тим, що випускний отвір у кожусі сконструйований таким чином, що може вивантажити задану кількість текучої субстанції. 15. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 11, яка 96582 4 відрізняється тим, що включає зовнішній ковпачок для закривання і створення герметичності з вказаною клапанною системою, достатній для запобігання зовнішньому забрудненню від входження у контакт з клапанною системою при зберіганні. 16. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 11, яка відрізняється тим, що джерело включає здатний до сплющування резервуар, об'єм якого зменшується при вивантаженні текучої субстанції. 17. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 11, яка відрізняється тим, що кожух має закритий випускний отвір, який відкривається для вивантаження текучої субстанції з кожуха, коли до джерела прикладають тиск для вивантаження. 18. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 17, яка відрізняється тим, що випускний отвір у кожусі не проникний для текучої субстанції і не допускає текучу субстанцію назад у випускний отвір. 19. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 11, яка відрізняється тим, що джерело заповнено продуктом, який не містить консервантів. 20. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 19, яка відрізняється тим, що продукт, який не містить консервантів, вибраний з фармацевтичних продуктів, харчових продуктів, косметичних продуктів і рідких вітамінів. 21. Герметична по всій довжині одноходова клапанна система з системою доставки для вивантаження текучої субстанції, яка містить: джерело для зберігання текучої субстанції, де вказане джерело має отвір; клапанну систему, з'єднану з отвором джерела, де вказана клапанна система включає: (і) внутрішню серцевину, яка має вхідний отвір для прийому текучої субстанції у прохід і щонайменше один портовий отвір з проходу, причому вказаний щонайменше один портовий отвір розташований на приблизно половині довжини проходу; (іі) порожнисту гнучку мембрану, яка має перший кінець і другий кінець, причому перший кінець товщий, ніж другий кінець, при цьому порожниста гнучка мембрана розміщується над зовнішньою поверхнею внутрішньої серцевини, і, коли на текучу субстанцію діє тиск, текуча субстанція проходить крізь щонайменше один портовий отвір і розширює вказану мембрану назовні від зовнішньої поверхні внутрішньої серцевини таким чином, що текуча субстанція виходить з першого кінця порожнистої гнучкої мембрани; кожух, який закриває гнучку мембрану і має випускний отвір для вивантаження текучої субстанції з клапанної системи, коли до текучої субстанції прикладений тиск; і, коли тиск на текучу субстанцію припиняється, перший кінець порожнистої гнучкої мембрани вертається у щільний прилеглий контакт з зовнішньою поверхнею внутрішньої серцевини перш ніж залишок порожнистої гнучкої мембрани повернеться у щільний прилеглий контакт з зовнішньою поверхнею внутрішньої серцевини. 5 22. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 21, яка відрізняється тим, що порожниста гнучка мембрана має суцільний хомут на першому кінці порожнистої гнучкої мембрани, який межує з випускним отвором у кожусі. 23. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 21, яка відрізняється тим, що вказана мембрана має перший фланець на своєму другому кінці, і кожух має другий фланець, який притискає перший фланець до третього фланця внутрішньої серцевини для контакту, що не пропускає текуче середовище. 24. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 21, яка відрізняється тим, що випускний отвір в кожусі сконструйований таким чином, що може вивантажити задану кількість текучої субстанції. 25. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 21, яка відрізняється тим, що включає зовнішній ковпачок для закривання і створення герметичності з вказаною клапанною системою, достатній для запобігання зовнішньому забрудненню від входження у контакт з клапанною системою при зберіганні. 26. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 21, яка відрізняється тим, що щонайменше два порти відкриваються з проходу. 27. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 21, яка відрізняється тим, що кожух має закритий випускний отвір, який відкривається для вивантаження текучої субстанції з кожуха, коли до джерела прикладають тиск для вивантаження. 28. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 27, яка відрізняється тим, що випускний отвір в кожусі не проникний для текучої субстанції і не допускає текучу субстанцію назад у випускний отвір. 29. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 21, яка відрізняється тим, що джерело заповнено продуктом, який не містить консервантів. 30. Герметична по всій довжині одноходова клапанна система з системою доставки за п. 29, яка відрізняється тим, що продукт, який не містить консервантів, вибраний з фармацевтичних продуктів, харчових продуктів, косметичних продуктів і рідких вітамінів. 31. Герметична по всій довжині одноходова клапанна система з системою доставки для вивантаження текучої субстанції, яка містить: джерело для зберігання текучої субстанції, де вказане джерело має отвір; клапанну систему, з'єднану з отвором джерела, де вказана клапанна система включає: (і) внутрішню серцевину, яка має вхідний отвір для прийому текучої субстанції у прохід і щонайменше один портовий отвір з проходу, причому вказаний щонайменше один портовий отвір розташований на приблизно половині довжини проходу, і вказа 96582 6 ний щонайменше один портовий отвір простягається поперечно осі проходу; (іі) порожнисту гнучку мембрану, яка має перший кінець і другий кінець, причому перший кінець товщий, ніж другий кінець, при цьому порожниста гнучка мембрана розміщується над зовнішньою поверхнею внутрішньої серцевини, і, коли на текучу субстанцію діє тиск, текуча субстанція проходить крізь щонайменше один портовий отвір і розширює вказану мембрану назовні від зовнішньої поверхні внутрішньої серцевини таким чином, що текуча субстанція виходить з першого кінця порожнистої гнучкої мембрани; кожух, який закриває гнучку мембрану і має випускний отвір для вивантаження текучої субстанції з клапанної системи, коли до текучої субстанції прикладений тиск; і, коли тиск на текучу субстанцію припиняється, перший кінець порожнистої гнучкої мембрани вертається у щільний прилеглий контакт з зовнішньою поверхнею внутрішньої серцевини перш ніж залишок порожнистої гнучкої мембрани повернеться у щільний прилеглий контакт з зовнішньою поверхнею внутрішньої серцевини. 32. Герметична по всій довжині одноходова клапанна система з системою доставки для вивантаження текучої субстанції, яка містить: джерело для зберігання текучої субстанції, де вказане джерело має отвір; клапанну систему, з'єднану з отвором джерела, де вказана клапанна система включає: (і) внутрішню серцевину, яка має вхідний отвір для прийому текучої субстанції у прохід і щонайменше один портовий отвір з проходу, причому вказаний щонайменше один портовий отвір розташований на приблизно половині довжини проходу, і вказаний щонайменше один портовий отвір простягається поперечно осі проходу; (іі) порожнисту гнучку мембрану, яка має перший кінець і другий кінець, причому перший кінець товщий, ніж другий кінець, при цьому порожниста гнучка мембрана розміщується над зовнішньою поверхнею внутрішньої серцевини, і, коли на текучу субстанцію діє тиск, текуча субстанція проходить крізь щонайменше один портовий отвір і розширює вказану мембрану назовні від зовнішньої поверхні внутрішньої серцевини таким чином, що текуча субстанція виходить з першого кінця порожнистої гнучкої мембрани; кожух, який закриває гнучку мембрану і має випускний отвір для вивантаження текучої субстанції з клапанної системи, коли до текучої субстанції прикладений тиск; причому випускний отвір закритий, коли до текучої субстанції не прикладений тиск; і, коли тиск на текучу субстанцію припиняється, перший кінець порожнистої гнучкої мембрани вертається у щільний прилеглий контакт з зовнішньою поверхнею внутрішньої серцевини перш ніж залишок порожнистої гнучкої мембрани повернеться у щільний прилеглий контакт з зовнішньою поверхнею внутрішньої серцевини. 7 Рівень техніки Даний винахід стосується одноходової клапанної системи для випорожнення стерильної текучої субстанції, виключаючи будь-який зворотний потік забруднювачів в джерело текучої субстанції. Клапанна система включає корпус клапана, який оточує гнучкий компонент або еластомерний компонент, здатний переносити тиск, для ефективного проходження текучої субстанції в контрольований випускний отвір, виключаючи при цьому будь-який зворотний потік в джерело текучої субстанції після випорожнення індивідуальних порцій текучої субстанції. В минулому для підтримання текучої субстанції в стані, вільному від забруднювачів, в текучу субстанцію в контейнері, з якого її випорожнюють, додавали консерванти. Застосування консервантів несе додаткові витрати та призводить до обмеження ефективності текучої субстанції, особливо, коли текуча субстанція являє собою фармацевтичну речовину, таку як розчин очних крапель, чи є харчовим продуктом. Іншим напрямком є здатність клапанної системи випорожнювати задану кількість у вихідний отвір без нанесення будь-якої шкоди користувачу, такому, який вводить розчин очних крапель безпосередньо в око. В останні роки для контролю потоку рідкої субстанції до вихідного отвору клапанної системи, виключаючи при цьому будь-який зворотний потік в джерело рідкої субстанції, використовували гнучкі мембрани, однак, було важко розробити ефективний спосіб виробництва клапанної системи та знизити її вартість. Суть винаходу Таким чином, першою задачею даного винаходу є розробка клапанної системи для направлення рідкої субстанції із закритого джерела, такого як здатний до сплющення контейнер, виключаючи при цьому будь-який зворотний потік забруднювачів крізь клапанну систему в джерело рідкої субстанції після того, як була випорожнена порція субстанції. Здатний до сплющення контейнер може бути типу сильфону, тюбика, внутрішнього мішечка або будь-якого іншого типу здатної до сплющення форми, сконструйованої для випорожнення всього його вмісту. Контейнер має звичайну закриту контрольовану зовнішню поверхню для випорожнення потоку текучої субстанції з клапанної системи. Контейнер знаходиться в герметичному контакті з клапанною системою, таким чином, що до його вмісту при випорожненні текучої субстанції не надходять забруднювачі. Випорожнення текучої субстанції досягається шляхом прикладання тиску до контейнера таким чином, що його вміст тече до клапанної системи. Вміст може являти собою фармацевтичний препарат, такий як розчин для догляду за очами, або іншу субстанцію, яку треба оберігати від забруднювачів при випорожненні великої кількості доз. Іншими текучими субстанціями можуть бути харчові продукти чи напої, косметичні продукти або інші текучі субстанції, які необхідно оберігати від забруднювачів під час операції випорожнення. 96582 8 Контейнер може бути закритий кожухом, щоб на нього не можна було випадково натиснути. Клапанна система являє собою аксіально видовжену структуру, яка відкрита до контейнера з текучою субстанцією. Клапанна система сформована з аксіально видовженою внутрішньою серцевиною, відкритою до контейнера і виготовленою з твердого пластичного компонента. Всередині серцевина має прохід для прийому текучої субстанції з контейнера. Принаймні один випускний канал, який простягається з проходу, забезпечує отвір для випуску текучої субстанції з внутрішньої серцевини. Внутрішню серцевину щільно обтискує аксіально видовжена гнучка мембрана, яка закриває вихідний кінець випускного порту через внутрішню серцевину. Гнучка мембрана рухається назовні з внутрішньої серцевини, коли текучу субстанцію піддають тиску і вона проходить крізь порт і тече в напрямку до випускного кінця гнучкої мембрани. З боків та ззовні гнучкої мембрани знаходиться кожух клапана, який закінчується контрольованим вихідним отвором. Текуча субстанція під впливом тиску рухається між радіально розширеною назовні гнучкою мембраною та зовнішньою поверхнею внутрішньої серцевини до контрольованого вихідного отвору. Вихідний отвір може забезпечити випорожнення обмеженої кількості текучої субстанції. Зовнішній ковпачок закриває вихідний отвір кожуха клапана для захисту клапанної системи при зберіганні та для запобігання випадковому випорожненню. Втулка з'єднує клапанну систему з контейнером та утворює герметичну конструкцію, яка запобігає будь-якому проникненню забруднювачів в контейнер. Різні ознаки новизни, які характеризують винахід, докладно наведені у формулі винаходу, яка додається і є частиною опису. Для кращого розуміння винаходу, його роботи, переваг та особливих задач, які досягаються при його використанні, необхідні посилання на супроводжуючі креслення та описову частину, у якій проілюстровано та описано кращий варіант виконання винаходу. Короткий опис креслень Фіг.1 - аксіально видовжений вигляд одноходової клапанної системи згідно з даним винаходом. Фіг.2 - вигляд одноходової клапанної системи, показаної на фіг.1, в розібраному стані. Фіг.3а - збільшений аксіально видовжений частковий вигляд одноходової клапанної системи в стані спокою. Фіг.3b - частковий вигляд, подібний до Фіг.3а, однак, коли одноходова клапанна система знаходиться в стані випорожнення. Фіг.4 - збільшений частковий аксіально видовжений вигляд випорожнювального кінця одноходової клапанної системи, показаної на Фіг.3b. Докладнийопис винаходу Як показано на фіг.1, одноходова клапанна система 1 складається з контейнера або джерела типу сильфону 2, у якому знаходиться стерильна текуча субстанція, клапанної системи 3 для про 9 ходження текучої субстанції з контейнера 2, коли до контейнера 2 прикладають тиск, та зовнішнього ковпачка 15, який закриває клапанну систему 3 для запобігання проникненню забруднювачів в клапанну систему 3 при зберіганні. Контейнер типу сильфону 2 сплющується, коли до контейнера прикладають тиск, однак можуть бути використані і інші контейнери, такі як тюбики або внутрішній мішечок в контейнері, які дозволяють багатодозове випорожнення текучої субстанції без проникнення забруднювачів в контейнер під час випорожнення. Текуча субстанція може являти собою фармацевтичний продукт, такий як розчин очних крапель, харчову речовину, таку як продукти чи соки, та косметичний продукт, такий як розчин для догляду за шкірою або парфуми, та рідкі вітаміни, причому всіх їх треба оберігати від проникнення забруднювачів з навколишньої атмосфери. Контейнер або джерело типу сильфону 2 з боків оточене аксіально видовженим корпусом 6 для забезпечення кращого ергономічного контролю при випорожненні. Аксіально видовжена виїмка 7 в корпусі 6 забезпечує користувачу доступ до пускача 2а контейнера, який витискує текучу субстанцію. Втулка 8 з'єднує корпус клапана 3 з контейнером 2, забезпечуючи герметичне з'єднання таким чином, що зовнішні забруднювачі не можуть проникати в контейнер 2. Клапанна система 3 має аксіально видовжену внутрішню серцевину 10, яка знаходиться напроти отвору контейнера 2, таким чином, що потік з контейнера надходить в аксіально видовжений закритий прохід 11 у внутрішній серцевині. Прохід 11 простягається на більшій частині аксіальної довжини внутрішньої серцевини. На приблизно половині довжини проходу 11 внутрішня серцевина має принаймні один порт 12, який простягається поперек осі проходу з поверхні проходу до зовнішньої поверхні внутрішньої серцевини 10. Внутрішня серцевина 10 виготовлена з твердого пластичного матеріалу і вона закінчується всередині вихідним кінцем корпусу клапана. Гнучкий компонент 13, такий як еластомерний компонент, щільно запресований над зовнішньою поверхнею внутрішньої серцевини і простягається від отвору контейнера 2 до протилежного кінця внутрішньої серцевини 10. Як можна побачити на Фіг.3а та 3b, товщина мембрани змінюється уздовж її осьової довжини і в зоні вихідного кінця внутрішньої серцевини має аксіально видовжений суцільний кільцевий хомут, який є значно ширшим за всю гнучку мембрану 13 таким чином, що хомут не відділяється в осьовому напрямку при аксіально направлених зрізах. На кінці, який межує з вихідним отвором контейнера, гнучка мембрана 13 має спрямований назовні фланець, який знаходиться напроти фланця внутрішньої серцевини біля вихідного отвору контейнера. Аксіально направлений кожух клапана 14 оточує гнучку мембрану 13 і, як показано у стані спокою на фіг.3а, радіально відділяється назовні від зовнішньої поверхні гнучкої мембрани. Кінець ко 96582 10 жуха клапана 14, який межує з контейнером 2, має радіально назовні видовжений фланець 14а, що знаходиться напроти фланця на кінці гнучкої мембрани, забезпечуючи герметизацію для корпусу клапана на виході з контейнера 2. Кожух клапана 14 сформований з внутрішнього шару еластомерного матеріалу і простягається аксіально з його фланця 14а до і над вихідним кінцем корпусу клапана 3. Еластомерний матеріал утворює м'який ковпачок 7 над вихідним кінцем зі збільшеною товщиною, що є особливо корисним, коли клапанну систему використовують для випорожнення розчину для догляду за очами. Такий м'який ковпачок 7 запобігає будь-якому пошкодженню ока. М'який ковпачок 7 має вихідний отвір 7а для випорожнення текучої субстанції. Вихідний отвір є закритим в стані спокою одноходової клапанної системи, однак, коли текучу субстанцію випорожнюють і вона виходить з вихідного кінця гнучкої мембрани, вона тече радіально усередину вихідного отвору, який тоді відкривається, дозволяючи текучій субстанції витікати з клапанної системи. Коли, текуча субстанція вивантажилась і тиснути на джерело перестають, вихідний отвір 7а закривається, блокуючи будь-який зворотній рух в клапанну систему. Шляхом вибору розмірів вихідного отвору 7а можна випорожнювати краплеподібну кількість текучої субстанції, наприклад, якщо випорожнюють розчин для догляду за очами. Якщо потрібно випорожнювати більшу кількість текучої субстанції, вихідний отвір 7а можна сформувати для випорожнення більшої кількості текучої субстанції. Вихідний отвір 7а можна виготовити для забезпечення спрею чи потоку текучої субстанції. Зовнішній ковпачок 15 розміщують на клапанній системі, коли нею не користуються, для захисту її від контакту із зовнішніми забруднювачами та для запобігання небажаному випорожненню. Коли текучу субстанцію треба випорожнити, зовнішній ковпачок 15 знімають, до пускача 2а контейнера прикладають тиск, таким чином, що визначена кількість текучої субстанції проходить з контейнера в прохід 11 внутрішньої серцевини 10. Субстанція протікає крізь принаймні один порт 12 та розширює гнучку мембрану 13 радіально назовні і тече в напрямку до вихідного кінця гнучкої мембрани, де вона виходить з гнучкої мембрани радіально всередину вихідного отвору 7а і випорожнюється. При знятті тиску на пускач 2а контейнера операція випорожнення припиняється і гнучка мембрана 13 повертається всередину в контакт з зовнішньою поверхнею внутрішньої серцевини 10. Рух всередину гнучкої мембрани починається з її вихідного кінця через його збільшену товщину і цим забезпечується поступовий контакт з зовнішньою поверхнею внутрішньої серцевини, що забезпечує повернення будь-якої текучої субстанції крізь вихідні порти знову в контейнер, в результаті чого забруднювачі не можуть попасти в контейнер. Випорожнення індивідуальних порцій текучої субстанції можна продовжувати доти, поки контейнер не стане зовсім порожнім. 11 Як зазначено вище, можна випорожнювати різноманітні фармацевтичні продукти, косметичні продукти, харчові продукти та інші текучі субстанції, де важливим є зберігання їх у стані, вільному від забруднювачів з навколишньої атмосфери. Характеристики текучості матеріалу, який випоро 96582 12 жнюють, визначають тип та розміри корпусу клапана. Матеріал, з якого виготовляють вихідний отвір 7а, не абсорбує текучу субстанцію, яка входить у вихідний отвір і виходить з нього і не повертається у простір між внутрішньою серцевиною і гнучкою мембраною. 13 Комп’ютерна верстка Л. Ціхановська 96582 Підписне 14 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
