Дерматом для зрізування тонкого, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 6

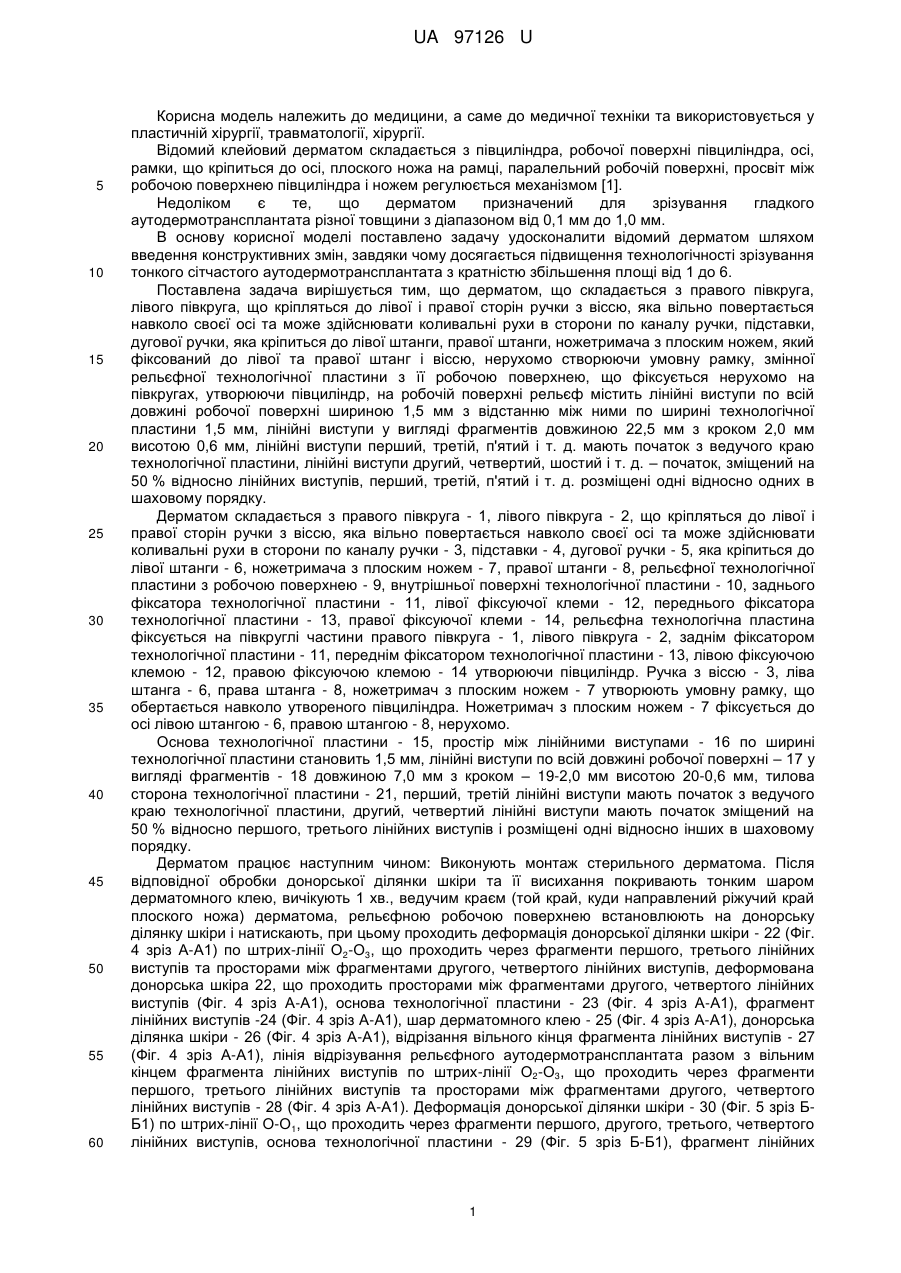

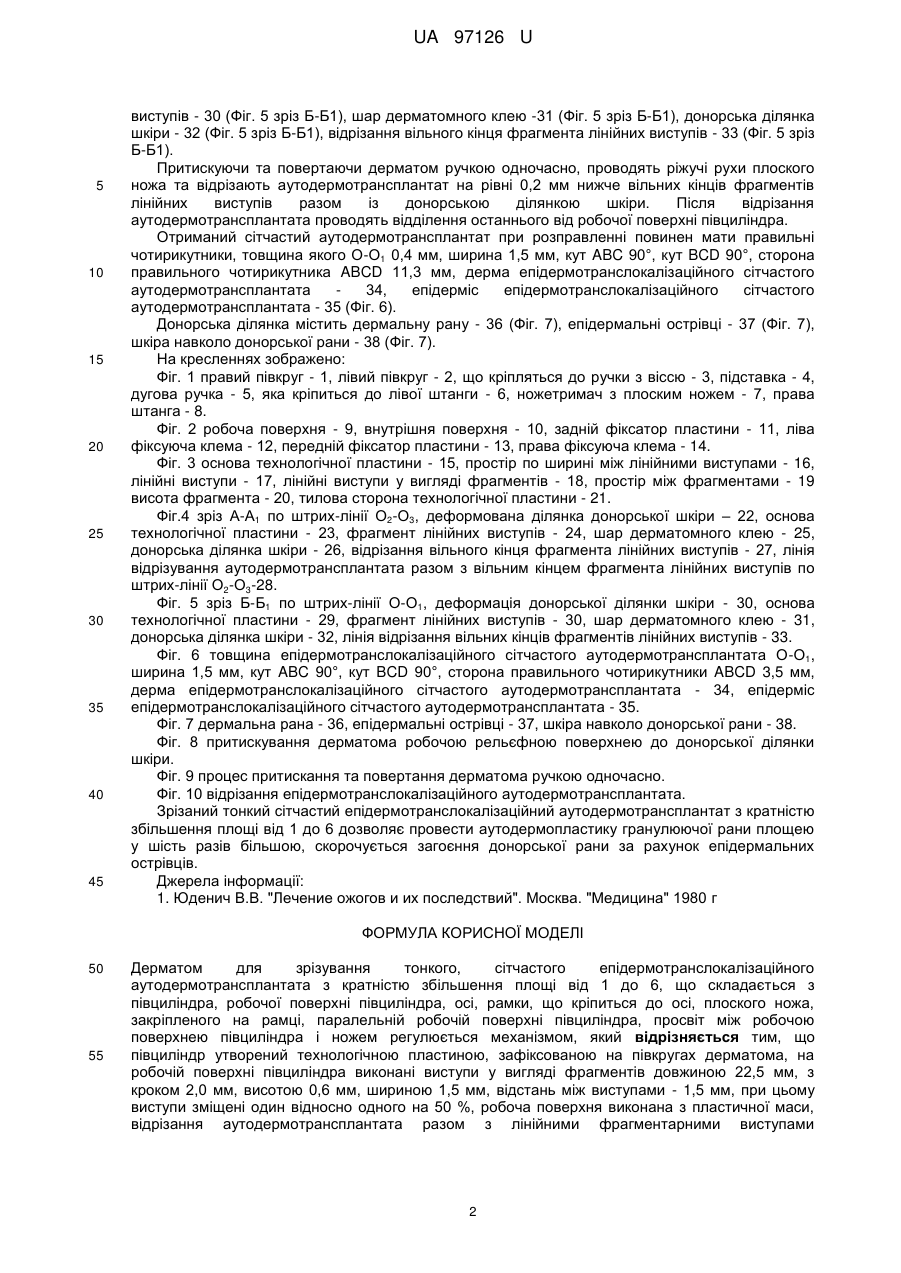

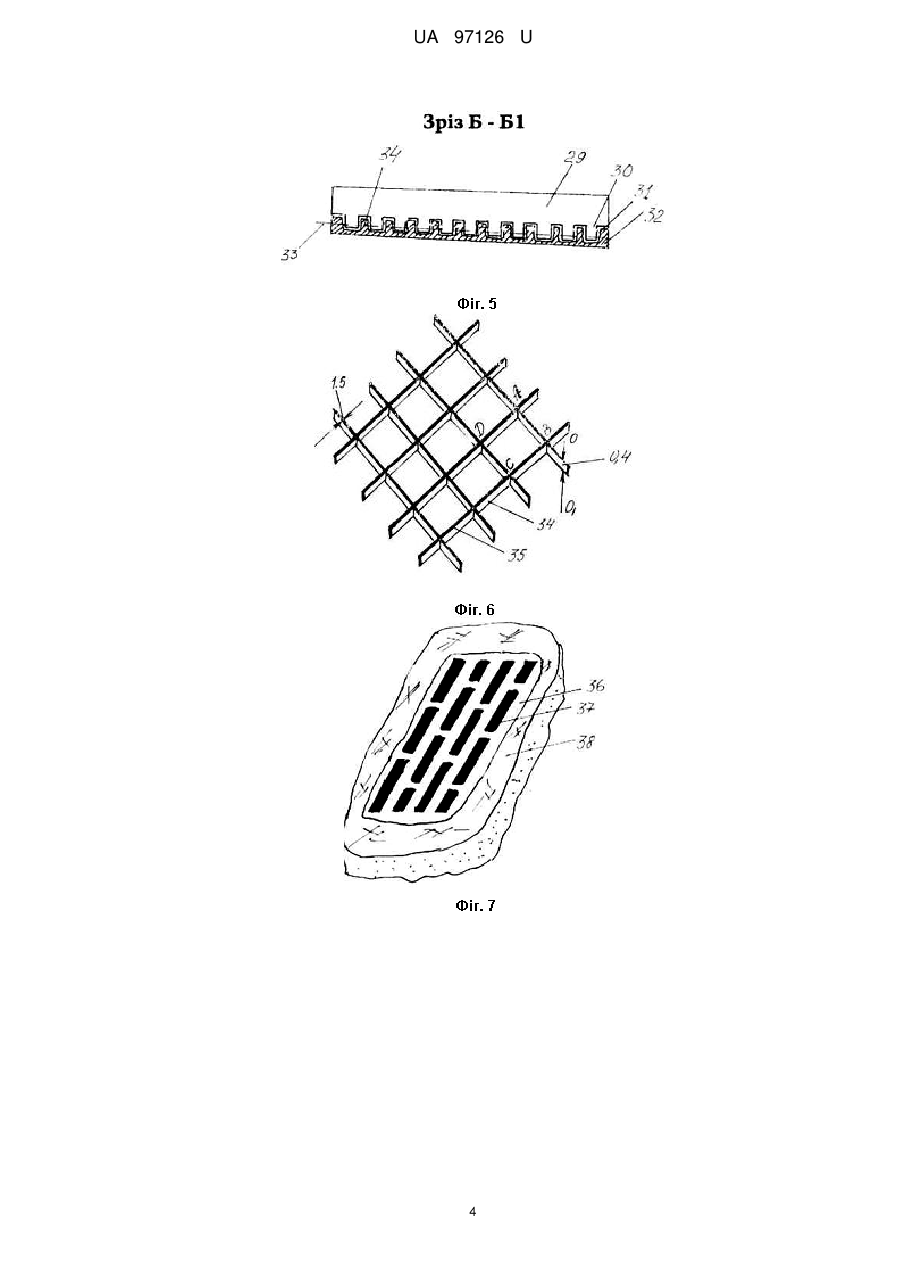

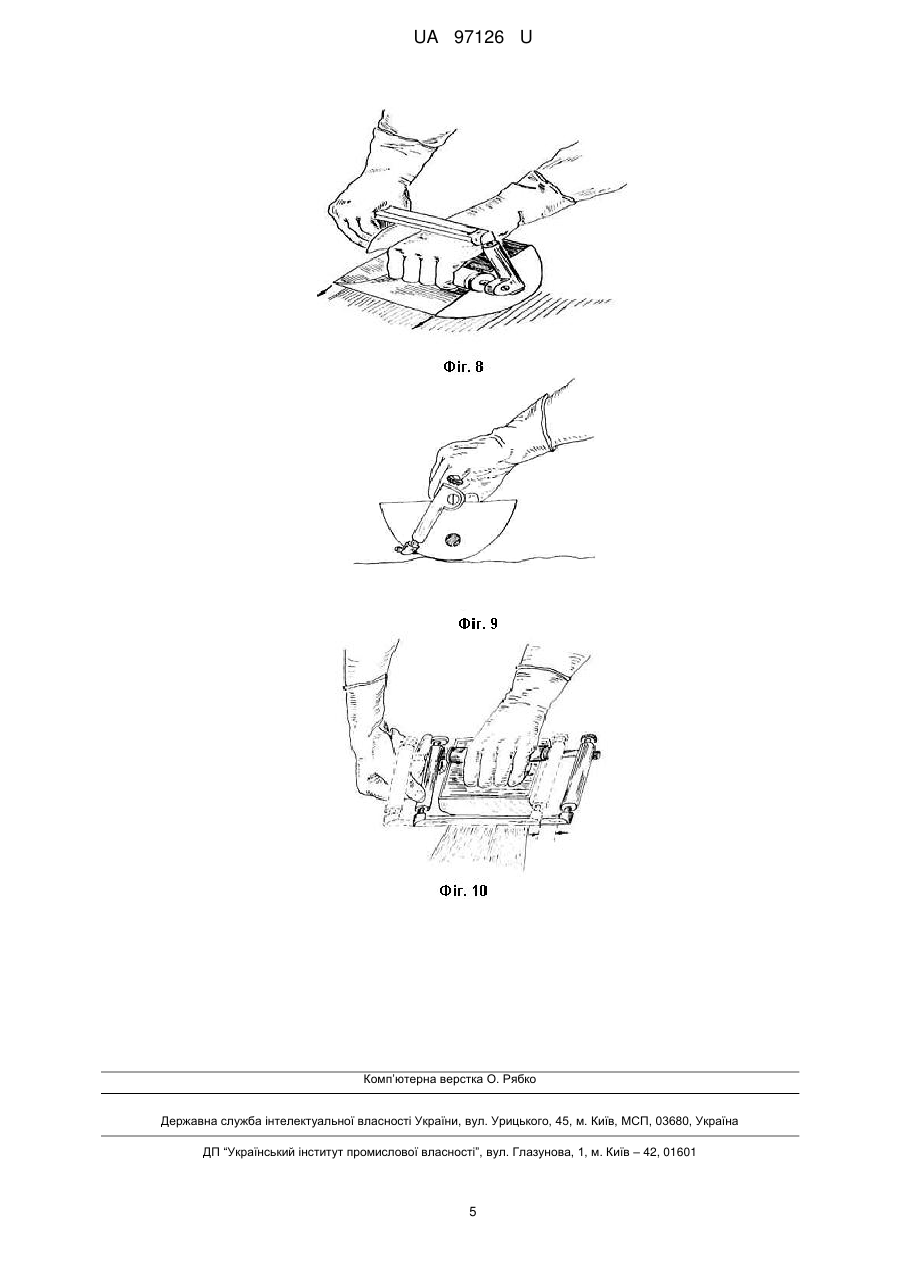

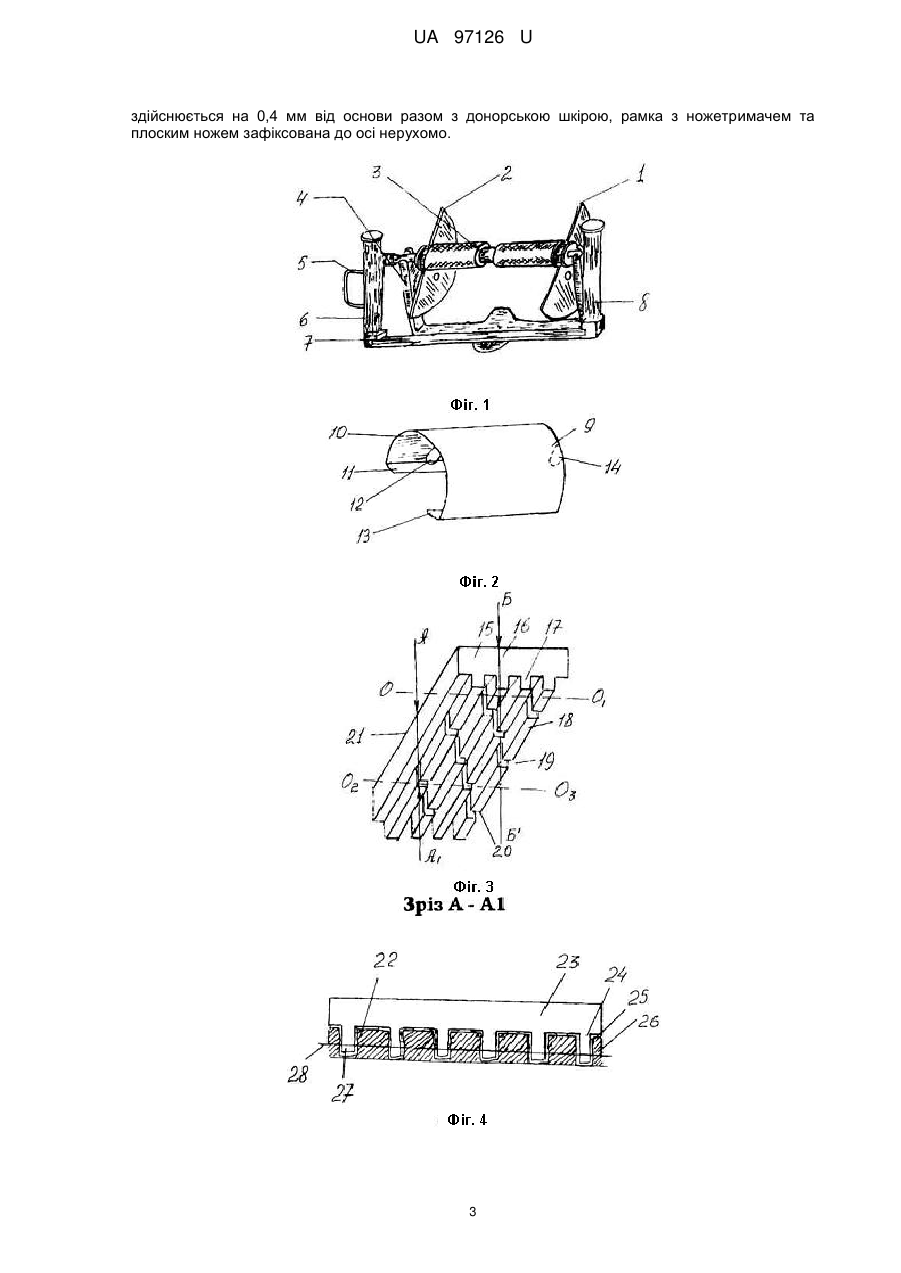

Реферат: UA 97126 U UA 97126 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що кріпиться до осі, плоского ножа на рамці, паралельний робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлено задачу удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування тонкого сітчастого аутодермотрансплантата з кратністю збільшення площі від 1 до 6. Поставлена задача вирішується тим, що дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, ножетримача з плоским ножем, який фіксований до лівої та правої штанг і віссю, нерухомо створюючи умовну рамку, змінної рельєфної технологічної пластини з її робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні шириною 1,5 мм з відстанню між ними по ширині технологічної пластини 1,5 мм, лінійні виступи у вигляді фрагментів довжиною 22,5 мм з кроком 2,0 мм висотою 0,6 мм, лінійні виступи перший, третій, п'ятий і т. д. мають початок з ведучого краю технологічної пластини, лінійні виступи другий, четвертий, шостий і т. д. – початок, зміщений на 50 % відносно лінійних виступів, перший, третій, п'ятий і т. д. розміщені одні відносно одних в шаховому порядку. Дерматом складається з правого півкруга - 1, лівого півкруга - 2, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3, підставки - 4, дугової ручки - 5, яка кріпиться до лівої штанги - 6, ножетримача з плоским ножем - 7, правої штанги - 8, рельєфної технологічної пластини з робочою поверхнею - 9, внутрішньої поверхні технологічної пластини - 10, заднього фіксатора технологічної пластини - 11, лівої фіксуючої клеми - 12, переднього фіксатора технологічної пластини - 13, правої фіксуючої клеми - 14, рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга - 1, лівого півкруга - 2, заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини - 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою - 14 утворюючи півциліндр. Ручка з віссю - 3, ліва штанга - 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Ножетримач з плоским ножем - 7 фіксується до осі лівою штангою - 6, правою штангою - 8, нерухомо. Основа технологічної пластини - 15, простір між лінійними виступами - 16 по ширині технологічної пластини становить 1,5 мм, лінійні виступи по всій довжині робочої поверхні – 17 у вигляді фрагментів - 18 довжиною 7,0 мм з кроком – 19-2,0 мм висотою 20-0,6 мм, тилова сторона технологічної пластини - 21, перший, третій лінійні виступи мають початок з ведучого краю технологічної пластини, другий, четвертий лінійні виступи мають початок зміщений на 50 % відносно першого, третього лінійних виступів і розміщені одні відносно інших в шаховому порядку. Дерматом працює наступним чином: Виконують монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею, вичікують 1 хв., ведучим краєм (той край, куди направлений ріжучий край плоского ножа) дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри - 22 (Фіг. 4 зріз А-А1) по штрих-лінії О2-О3, що проходить через фрагменти першого, третього лінійних виступів та просторами між фрагментами другого, четвертого лінійних виступів, деформована донорська шкіра 22, що проходить просторами між фрагментами другого, четвертого лінійних виступів (Фіг. 4 зріз А-А1), основа технологічної пластини - 23 (Фіг. 4 зріз А-А1), фрагмент лінійних виступів -24 (Фіг. 4 зріз А-А1), шар дерматомного клею - 25 (Фіг. 4 зріз А-А1), донорська ділянка шкіри - 26 (Фіг. 4 зріз А-А1), відрізання вільного кінця фрагмента лінійних виступів - 27 (Фіг. 4 зріз А-А1), лінія відрізування рельєфного аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії О2-О3, що проходить через фрагменти першого, третього лінійних виступів та просторами між фрагментами другого, четвертого лінійних виступів - 28 (Фіг. 4 зріз А-А1). Деформація донорської ділянки шкіри - 30 (Фіг. 5 зріз ББ1) по штрих-лінії О-О1, що проходить через фрагменти першого, другого, третього, четвертого лінійних виступів, основа технологічної пластини - 29 (Фіг. 5 зріз Б-Б1), фрагмент лінійних 1 UA 97126 U 5 10 15 20 25 30 35 40 45 виступів - 30 (Фіг. 5 зріз Б-Б1), шар дерматомного клею -31 (Фіг. 5 зріз Б-Б1), донорська ділянка шкіри - 32 (Фіг. 5 зріз Б-Б1), відрізання вільного кінця фрагмента лінійних виступів - 33 (Фіг. 5 зріз Б-Б1). Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат на рівні 0,2 мм нижче вільних кінців фрагментів лінійних виступів разом із донорською ділянкою шкіри. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий сітчастий аутодермотрансплантат при розправленні повинен мати правильні чотирикутники, товщина якого О-О1 0,4 мм, ширина 1,5 мм, кут ABC 90°, кут BCD 90°, сторона правильного чотирикутника ABCD 11,3 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 34, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 35 (Фіг. 6). Донорська ділянка містить дермальну рану - 36 (Фіг. 7), епідермальні острівці - 37 (Фіг. 7), шкіра навколо донорської рани - 38 (Фіг. 7). На кресленнях зображено: Фіг. 1 правий півкруг - 1, лівий півкруг - 2, що кріпляться до ручки з віссю - 3, підставка - 4, дугова ручка - 5, яка кріпиться до лівої штанги - 6, ножетримач з плоским ножем - 7, права штанга - 8. Фіг. 2 робоча поверхня - 9, внутрішня поверхня - 10, задній фіксатор пластини - 11, ліва фіксуюча клема - 12, передній фіксатор пластини - 13, права фіксуюча клема - 14. Фіг. 3 основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19 висота фрагмента - 20, тилова сторона технологічної пластини - 21. Фіг.4 зріз А-А1 по штрих-лінії О2-О3, деформована ділянка донорської шкіри – 22, основа технологічної пластини - 23, фрагмент лінійних виступів - 24, шар дерматомного клею - 25, донорська ділянка шкіри - 26, відрізання вільного кінця фрагмента лінійних виступів - 27, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії О2-О3-28. Фіг. 5 зріз Б-Б1 по штрих-лінії О-О1, деформація донорської ділянки шкіри - 30, основа технологічної пластини - 29, фрагмент лінійних виступів - 30, шар дерматомного клею - 31, донорська ділянка шкіри - 32, лінія відрізання вільних кінців фрагментів лінійних виступів - 33. Фіг. 6 товщина епідермотранслокалізаційного сітчастого аутодермотрансплантата О-О1, ширина 1,5 мм, кут ABC 90°, кут BCD 90°, сторона правильного чотирикутники ABCD 3,5 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата - 34, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 35. Фіг. 7 дермальна рана - 36, епідермальні острівці - 37, шкіра навколо донорської рани - 38. Фіг. 8 притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. Фіг. 9 процес притискання та повертання дерматома ручкою одночасно. Фіг. 10 відрізання епідермотранслокалізаційного аутодермотрансплантата. Зрізаний тонкий сітчастий епідермотранслокалізаційний аутодермотрансплантат з кратністю збільшення площі від 1 до 6 дозволяє провести аутодермопластику гранулюючої рани площею у шість разів більшою, скорочується загоєння донорської рани за рахунок епідермальних острівців. Джерела інформації: 1. Юденич В.В. "Лечение ожогов и их последствий". Москва. "Медицина" 1980 г ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Дерматом для зрізування тонкого, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 6, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що кріпиться до осі, плоского ножа, закріпленого на рамці, паралельній робочій поверхні півциліндра, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що півциліндр утворений технологічною пластиною, зафіксованою на півкругах дерматома, на робочій поверхні півциліндра виконані виступи у вигляді фрагментів довжиною 22,5 мм, з кроком 2,0 мм, висотою 0,6 мм, шириною 1,5 мм, відстань між виступами - 1,5 мм, при цьому виступи зміщені один відносно одного на 50 %, робоча поверхня виконана з пластичної маси, відрізання аутодермотрансплантата разом з лінійними фрагментарними виступами 2 UA 97126 U здійснюється на 0,4 мм від основи разом з донорською шкірою, рамка з ножетримачем та плоским ножем зафіксована до осі нерухомо. 3 UA 97126 U 4 UA 97126 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
