Пристрій для обслуговування дверей і рам коксових печей

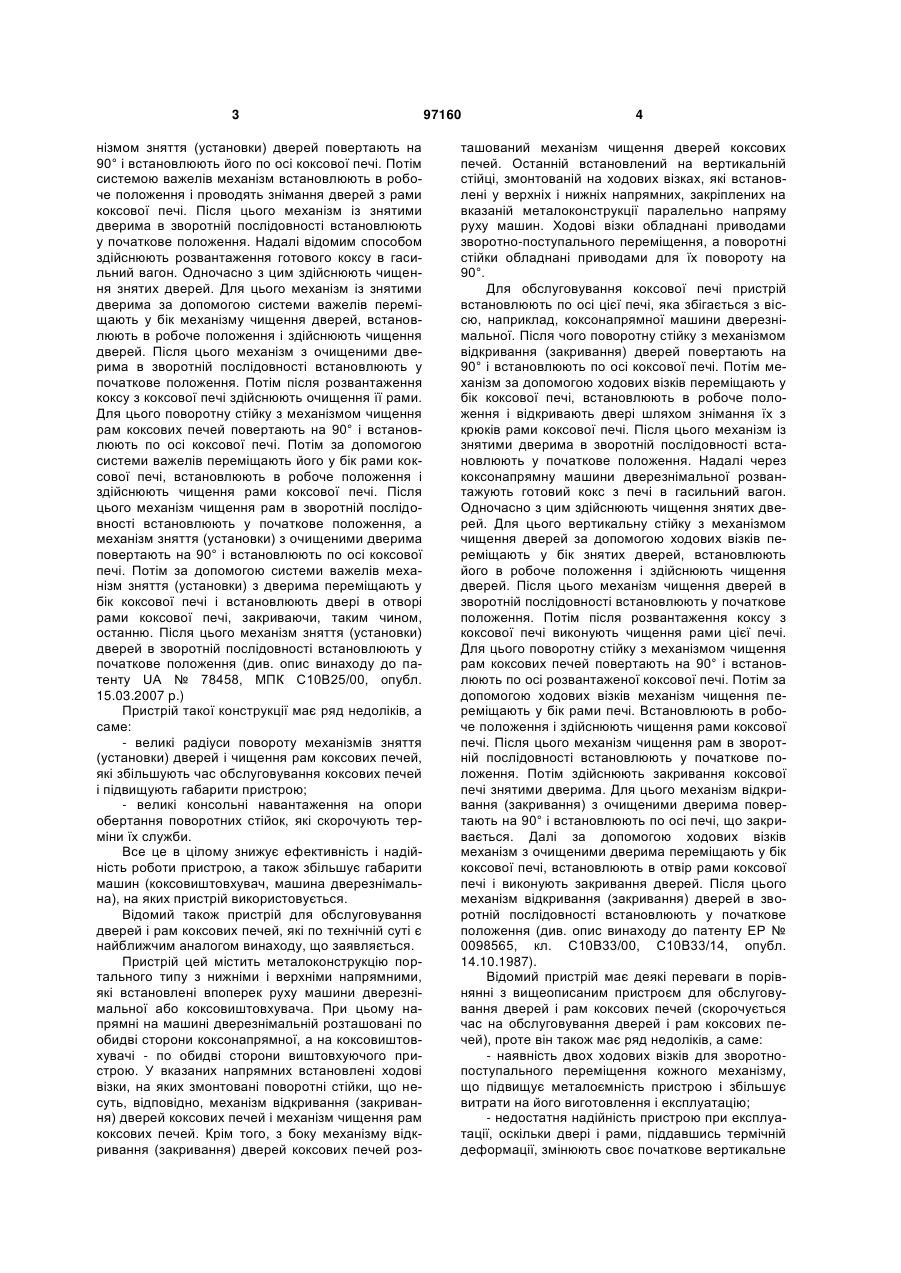

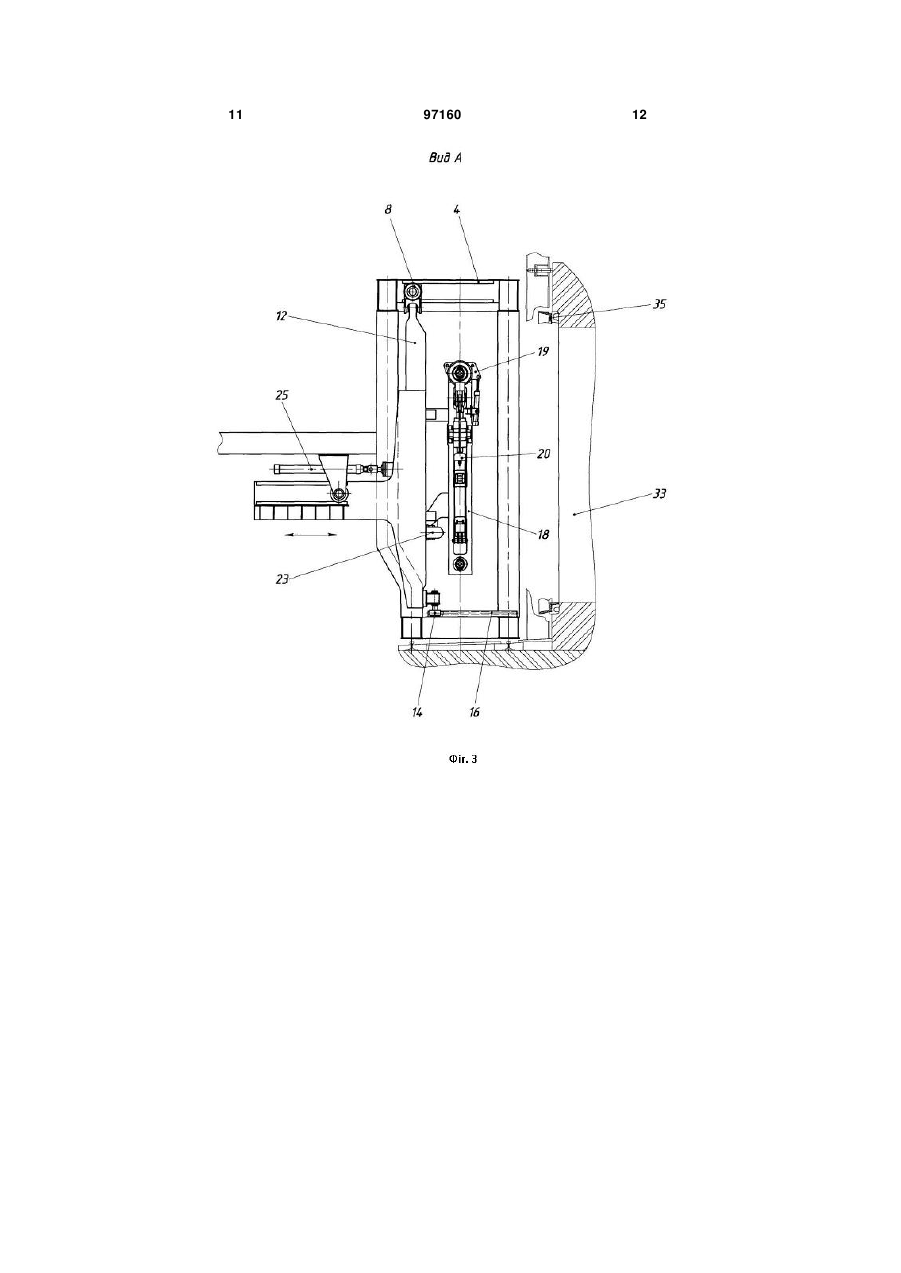

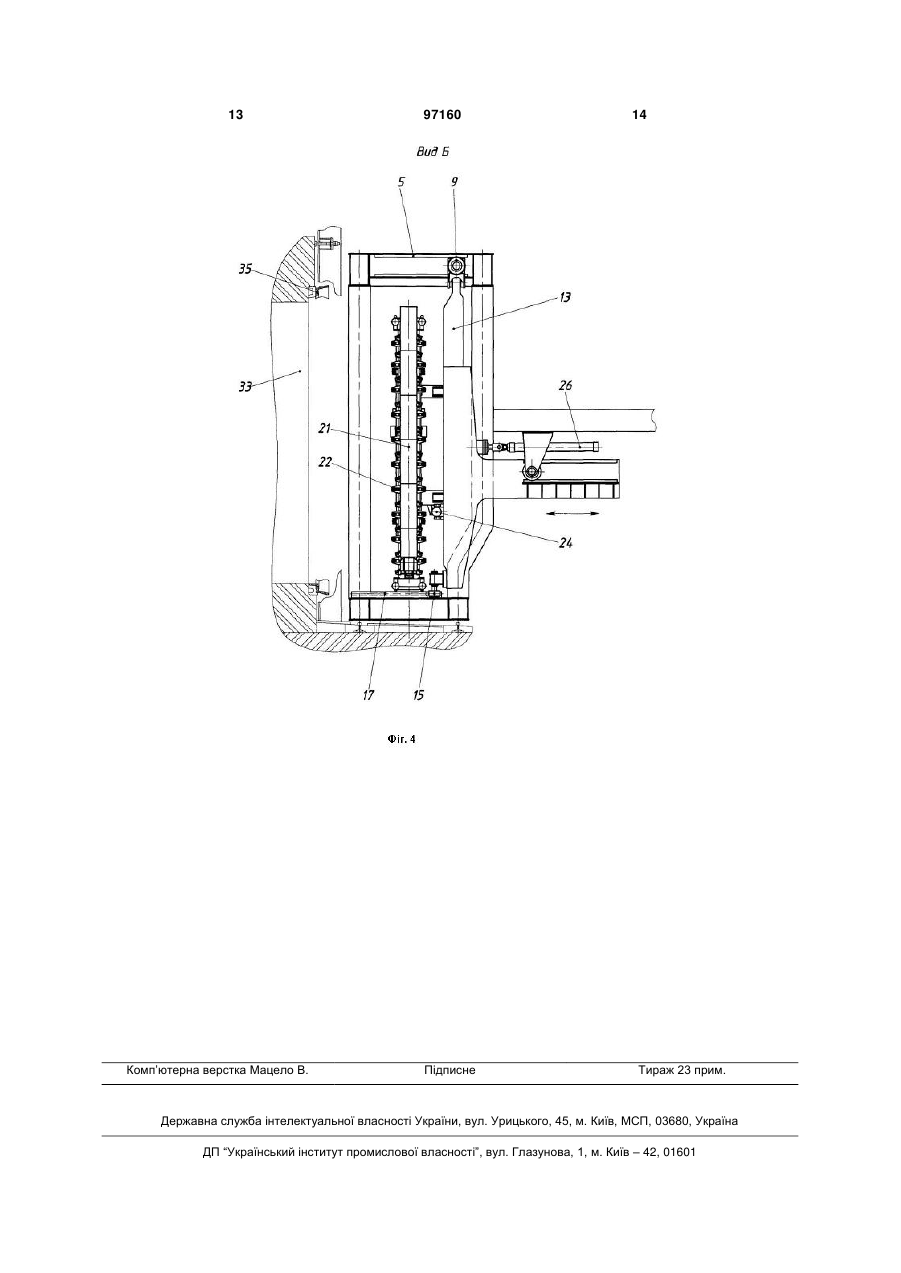

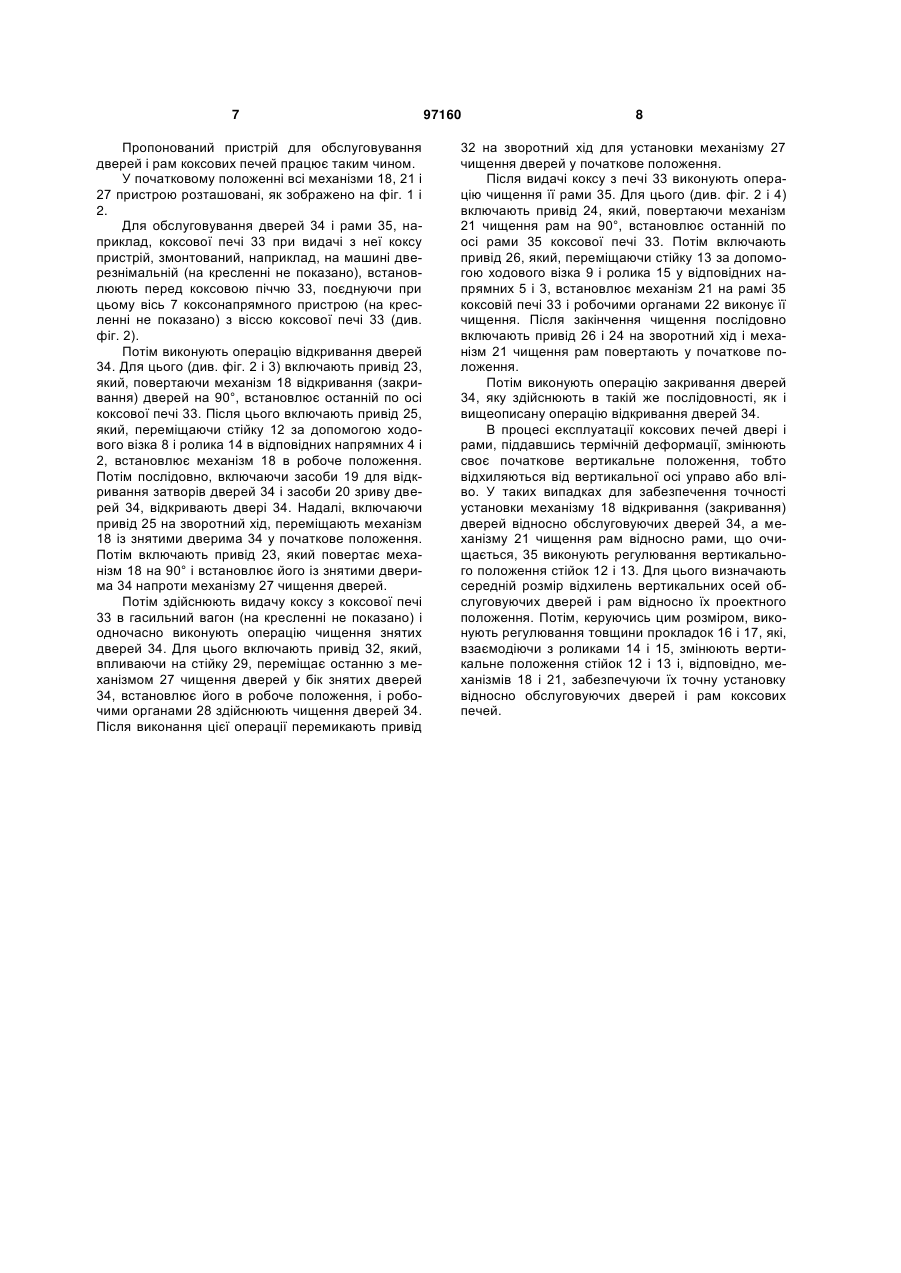

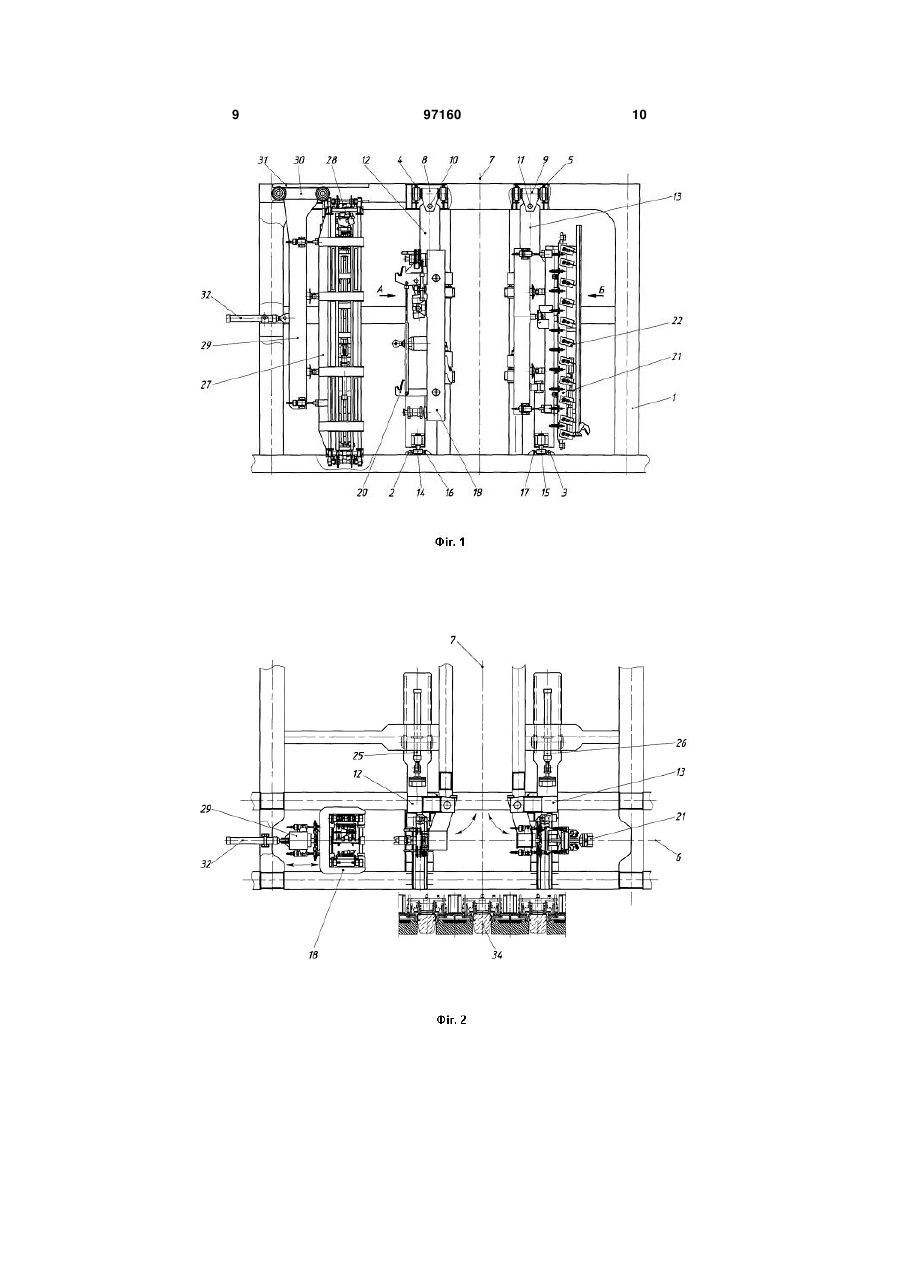

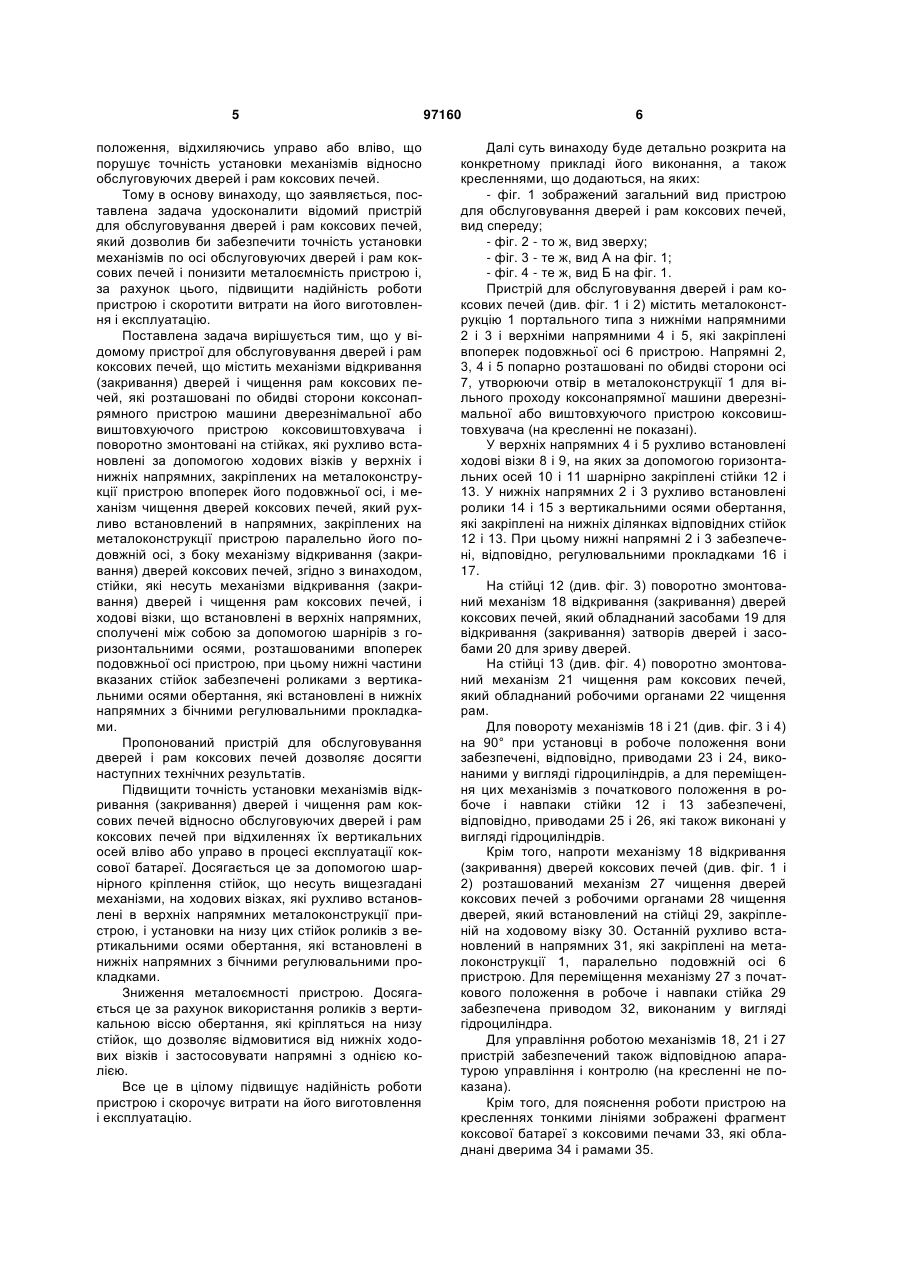

Пристрій для обслуговування дверей і рам коксових печей, що містить механізми відкривання (закривання) дверей і чищення рам коксових печей, які розташовані по обидві сторони коксонапрямного пристрою машини дверезнімальної або виштовхуючого пристрою коксовиштовхувача і C2 2 (19) 1 3 нізмом зняття (установки) дверей повертають на 90° і встановлюють його по осі коксової печі. Потім системою важелів механізм встановлюють в робоче положення і проводять знімання дверей з рами коксової печі. Після цього механізм із знятими дверима в зворотній послідовності встановлюють у початкове положення. Надалі відомим способом здійснюють розвантаження готового коксу в гасильний вагон. Одночасно з цим здійснюють чищення знятих дверей. Для цього механізм із знятими дверима за допомогою системи важелів переміщають у бік механізму чищення дверей, встановлюють в робоче положення і здійснюють чищення дверей. Після цього механізм з очищеними дверима в зворотній послідовності встановлюють у початкове положення. Потім після розвантаження коксу з коксової печі здійснюють очищення її рами. Для цього поворотну стійку з механізмом чищення рам коксових печей повертають на 90° і встановлюють по осі коксової печі. Потім за допомогою системи важелів переміщають його у бік рами коксової печі, встановлюють в робоче положення і здійснюють чищення рами коксової печі. Після цього механізм чищення рам в зворотній послідовності встановлюють у початкове положення, а механізм зняття (установки) з очищеними дверима повертають на 90° і встановлюють по осі коксової печі. Потім за допомогою системи важелів механізм зняття (установки) з дверима переміщають у бік коксової печі і встановлюють двері в отворі рами коксової печі, закриваючи, таким чином, останню. Після цього механізм зняття (установки) дверей в зворотній послідовності встановлюють у початкове положення (див. опис винаходу до патенту UA № 78458, МПК С10В25/00, опубл. 15.03.2007 p.) Пристрій такої конструкції має ряд недоліків, а саме: - великі радіуси повороту механізмів зняття (установки) дверей і чищення рам коксових печей, які збільшують час обслуговування коксових печей і підвищують габарити пристрою; - великі консольні навантаження на опори обертання поворотних стійок, які скорочують терміни їх служби. Все це в цілому знижує ефективність і надійність роботи пристрою, а також збільшує габарити машин (коксовиштовхувач, машина дверезнімальна), на яких пристрій використовується. Відомий також пристрій для обслуговування дверей і рам коксових печей, які по технічній суті є найближчим аналогом винаходу, що заявляється. Пристрій цей містить металоконструкцію портального типу з нижніми і верхніми напрямними, які встановлені впоперек руху машини дверезнімальної або коксовиштовхувача. При цьому напрямні на машині дверезнімальній розташовані по обидві сторони коксонапрямної, а на коксовиштовхувачі - по обидві сторони виштовхуючого пристрою. У вказаних напрямних встановлені ходові візки, на яких змонтовані поворотні стійки, що несуть, відповідно, механізм відкривання (закривання) дверей коксових печей і механізм чищення рам коксових печей. Крім того, з боку механізму відкривання (закривання) дверей коксових печей роз 97160 4 ташований механізм чищення дверей коксових печей. Останній встановлений на вертикальній стійці, змонтованій на ходових візках, які встановлені у верхніх і нижніх напрямних, закріплених на вказаній металоконструкції паралельно напряму руху машин. Ходові візки обладнані приводами зворотно-поступального переміщення, а поворотні стійки обладнані приводами для їх повороту на 90°. Для обслуговування коксової печі пристрій встановлюють по осі цієї печі, яка збігається з віссю, наприклад, коксонапрямної машини дверезнімальної. Після чого поворотну стійку з механізмом відкривання (закривання) дверей повертають на 90° і встановлюють по осі коксової печі. Потім механізм за допомогою ходових візків переміщають у бік коксової печі, встановлюють в робоче положення і відкривають двері шляхом знімання їх з крюків рами коксової печі. Після цього механізм із знятими дверима в зворотній послідовності встановлюють у початкове положення. Надалі через коксонапрямну машини дверезнімальної розвантажують готовий кокс з печі в гасильний вагон. Одночасно з цим здійснюють чищення знятих дверей. Для цього вертикальну стійку з механізмом чищення дверей за допомогою ходових візків переміщають у бік знятих дверей, встановлюють його в робоче положення і здійснюють чищення дверей. Після цього механізм чищення дверей в зворотній послідовності встановлюють у початкове положення. Потім після розвантаження коксу з коксової печі виконують чищення рами цієї печі. Для цього поворотну стійку з механізмом чищення рам коксових печей повертають на 90° і встановлюють по осі розвантаженої коксової печі. Потім за допомогою ходових візків механізм чищення переміщають у бік рами печі. Встановлюють в робоче положення і здійснюють чищення рами коксової печі. Після цього механізм чищення рам в зворотній послідовності встановлюють у початкове положення. Потім здійснюють закривання коксової печі знятими дверима. Для цього механізм відкривання (закривання) з очищеними дверима повертають на 90° і встановлюють по осі печі, що закривається. Далі за допомогою ходових візків механізм з очищеними дверима переміщають у бік коксової печі, встановлюють в отвір рами коксової печі і виконують закривання дверей. Після цього механізм відкривання (закривання) дверей в зворотній послідовності встановлюють у початкове положення (див. опис винаходу до патенту ЕР № 0098565, кл. С10В33/00, С10В33/14, опубл. 14.10.1987). Відомий пристрій має деякі переваги в порівнянні з вищеописаним пристроєм для обслуговування дверей і рам коксових печей (скорочується час на обслуговування дверей і рам коксових печей), проте він також має ряд недоліків, а саме: - наявність двох ходових візків для зворотнопоступального переміщення кожного механізму, що підвищує металоємність пристрою і збільшує витрати на його виготовлення і експлуатацію; - недостатня надійність пристрою при експлуатації, оскільки двері і рами, піддавшись термічній деформації, змінюють своє початкове вертикальне 5 положення, відхиляючись управо або вліво, що порушує точність установки механізмів відносно обслуговуючих дверей і рам коксових печей. Тому в основу винаходу, що заявляється, поставлена задача удосконалити відомий пристрій для обслуговування дверей і рам коксових печей, який дозволив би забезпечити точність установки механізмів по осі обслуговуючих дверей і рам коксових печей і понизити металоємність пристрою і, за рахунок цього, підвищити надійність роботи пристрою і скоротити витрати на його виготовлення і експлуатацію. Поставлена задача вирішується тим, що у відомому пристрої для обслуговування дверей і рам коксових печей, що містить механізми відкривання (закривання) дверей і чищення рам коксових печей, які розташовані по обидві сторони коксонапрямного пристрою машини дверезнімальної або виштовхуючого пристрою коксовиштовхувача і поворотно змонтовані на стійках, які рухливо встановлені за допомогою ходових візків у верхніх і нижніх напрямних, закріплених на металоконструкції пристрою впоперек його подовжньої осі, і механізм чищення дверей коксових печей, який рухливо встановлений в напрямних, закріплених на металоконструкції пристрою паралельно його подовжній осі, з боку механізму відкривання (закривання) дверей коксових печей, згідно з винаходом, стійки, які несуть механізми відкривання (закривання) дверей і чищення рам коксових печей, і ходові візки, що встановлені в верхніх напрямних, сполучені між собою за допомогою шарнірів з горизонтальними осями, розташованими впоперек подовжньої осі пристрою, при цьому нижні частини вказаних стійок забезпечені роликами з вертикальними осями обертання, які встановлені в нижніх напрямних з бічними регулювальними прокладками. Пропонований пристрій для обслуговування дверей і рам коксових печей дозволяє досягти наступних технічних результатів. Підвищити точність установки механізмів відкривання (закривання) дверей і чищення рам коксових печей відносно обслуговуючих дверей і рам коксових печей при відхиленнях їх вертикальних осей вліво або управо в процесі експлуатації коксової батареї. Досягається це за допомогою шарнірного кріплення стійок, що несуть вищезгадані механізми, на ходових візках, які рухливо встановлені в верхніх напрямних металоконструкції пристрою, і установки на низу цих стійок роликів з вертикальними осями обертання, які встановлені в нижніх напрямних з бічними регулювальними прокладками. Зниження металоємності пристрою. Досягається це за рахунок використання роликів з вертикальною віссю обертання, які кріпляться на низу стійок, що дозволяє відмовитися від нижніх ходових візків і застосовувати напрямні з однією колією. Все це в цілому підвищує надійність роботи пристрою і скорочує витрати на його виготовлення і експлуатацію. 97160 6 Далі суть винаходу буде детально розкрита на конкретному прикладі його виконання, а також кресленнями, що додаються, на яких: - фіг. 1 зображений загальний вид пристрою для обслуговування дверей і рам коксових печей, вид спереду; - фіг. 2 - то ж, вид зверху; - фіг. 3 - те ж, вид А на фіг. 1; - фіг. 4 - те ж, вид Б на фіг. 1. Пристрій для обслуговування дверей і рам коксових печей (див. фіг. 1 і 2) містить металоконструкцію 1 портального типа з нижніми напрямними 2 і 3 і верхніми напрямними 4 і 5, які закріплені впоперек подовжньої осі 6 пристрою. Напрямні 2, 3, 4 і 5 попарно розташовані по обидві сторони осі 7, утворюючи отвір в металоконструкції 1 для вільного проходу коксонапрямної машини дверезнімальної або виштовхуючого пристрою коксовиштовхувача (на кресленні не показані). У верхніх напрямних 4 і 5 рухливо встановлені ходові візки 8 і 9, на яких за допомогою горизонтальних осей 10 і 11 шарнірно закріплені стійки 12 і 13. У нижніх напрямних 2 і 3 рухливо встановлені ролики 14 і 15 з вертикальними осями обертання, які закріплені на нижніх ділянках відповідних стійок 12 і 13. При цьому нижні напрямні 2 і 3 забезпечені, відповідно, регулювальними прокладками 16 і 17. На стійці 12 (див. фіг. 3) поворотно змонтований механізм 18 відкривання (закривання) дверей коксових печей, який обладнаний засобами 19 для відкривання (закривання) затворів дверей і засобами 20 для зриву дверей. На стійці 13 (див. фіг. 4) поворотно змонтований механізм 21 чищення рам коксових печей, який обладнаний робочими органами 22 чищення рам. Для повороту механізмів 18 і 21 (див. фіг. 3 і 4) на 90° при установці в робоче положення вони забезпечені, відповідно, приводами 23 і 24, виконаними у вигляді гідроциліндрів, а для переміщення цих механізмів з початкового положення в робоче і навпаки стійки 12 і 13 забезпечені, відповідно, приводами 25 і 26, які також виконані у вигляді гідроциліндрів. Крім того, напроти механізму 18 відкривання (закривання) дверей коксових печей (див. фіг. 1 і 2) розташований механізм 27 чищення дверей коксових печей з робочими органами 28 чищення дверей, який встановлений на стійці 29, закріпленій на ходовому візку 30. Останній рухливо встановлений в напрямних 31, які закріплені на металоконструкції 1, паралельно подовжній осі 6 пристрою. Для переміщення механізму 27 з початкового положення в робоче і навпаки стійка 29 забезпечена приводом 32, виконаним у вигляді гідроциліндра. Для управління роботою механізмів 18, 21 і 27 пристрій забезпечений також відповідною апаратурою управління і контролю (на кресленні не показана). Крім того, для пояснення роботи пристрою на кресленнях тонкими лініями зображені фрагмент коксової батареї з коксовими печами 33, які обладнані дверима 34 і рамами 35. 7 Пропонований пристрій для обслуговування дверей і рам коксових печей працює таким чином. У початковому положенні всі механізми 18, 21 і 27 пристрою розташовані, як зображено на фіг. 1 і 2. Для обслуговування дверей 34 і рами 35, наприклад, коксової печі 33 при видачі з неї коксу пристрій, змонтований, наприклад, на машині дверезнімальній (на кресленні не показано), встановлюють перед коксовою піччю 33, поєднуючи при цьому вісь 7 коксонапрямного пристрою (на кресленні не показано) з віссю коксової печі 33 (див. фіг. 2). Потім виконують операцію відкривання дверей 34. Для цього (див. фіг. 2 і 3) включають привід 23, який, повертаючи механізм 18 відкривання (закривання) дверей на 90°, встановлює останній по осі коксової печі 33. Після цього включають привід 25, який, переміщаючи стійку 12 за допомогою ходового візка 8 і ролика 14 в відповідних напрямних 4 і 2, встановлює механізм 18 в робоче положення. Потім послідовно, включаючи засоби 19 для відкривання затворів дверей 34 і засоби 20 зриву дверей 34, відкривають двері 34. Надалі, включаючи привід 25 на зворотний хід, переміщають механізм 18 із знятими дверима 34 у початкове положення. Потім включають привід 23, який повертає механізм 18 на 90° і встановлює його із знятими дверима 34 напроти механізму 27 чищення дверей. Потім здійснюють видачу коксу з коксової печі 33 в гасильний вагон (на кресленні не показано) і одночасно виконують операцію чищення знятих дверей 34. Для цього включають привід 32, який, впливаючи на стійку 29, переміщає останню з механізмом 27 чищення дверей у бік знятих дверей 34, встановлює його в робоче положення, і робочими органами 28 здійснюють чищення дверей 34. Після виконання цієї операції перемикають привід 97160 8 32 на зворотний хід для установки механізму 27 чищення дверей у початкове положення. Після видачі коксу з печі 33 виконують операцію чищення її рами 35. Для цього (див. фіг. 2 і 4) включають привід 24, який, повертаючи механізм 21 чищення рам на 90°, встановлює останній по осі рами 35 коксової печі 33. Потім включають привід 26, який, переміщаючи стійку 13 за допомогою ходового візка 9 і ролика 15 у відповідних напрямних 5 і 3, встановлює механізм 21 на рамі 35 коксовій печі 33 і робочими органами 22 виконує її чищення. Після закінчення чищення послідовно включають привід 26 і 24 на зворотний хід і механізм 21 чищення рам повертають у початкове положення. Потім виконують операцію закривання дверей 34, яку здійснюють в такій же послідовності, як і вищеописану операцію відкривання дверей 34. В процесі експлуатації коксових печей двері і рами, піддавшись термічній деформації, змінюють своє початкове вертикальне положення, тобто відхиляються від вертикальної осі управо або вліво. У таких випадках для забезпечення точності установки механізму 18 відкривання (закривання) дверей відносно обслуговуючих дверей 34, а механізму 21 чищення рам відносно рами, що очищається, 35 виконують регулювання вертикального положення стійок 12 і 13. Для цього визначають середній розмір відхилень вертикальних осей обслуговуючих дверей і рам відносно їх проектного положення. Потім, керуючись цим розміром, виконують регулювання товщини прокладок 16 і 17, які, взаємодіючи з роликами 14 і 15, змінюють вертикальне положення стійок 12 і 13 і, відповідно, механізмів 18 і 21, забезпечуючи їх точну установку відносно обслуговуючих дверей і рам коксових печей. 9 97160 10 11 97160 12 13 Комп’ютерна верстка Мацело В. 97160 Підписне 14 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
