Двогілкова наскрізна колона

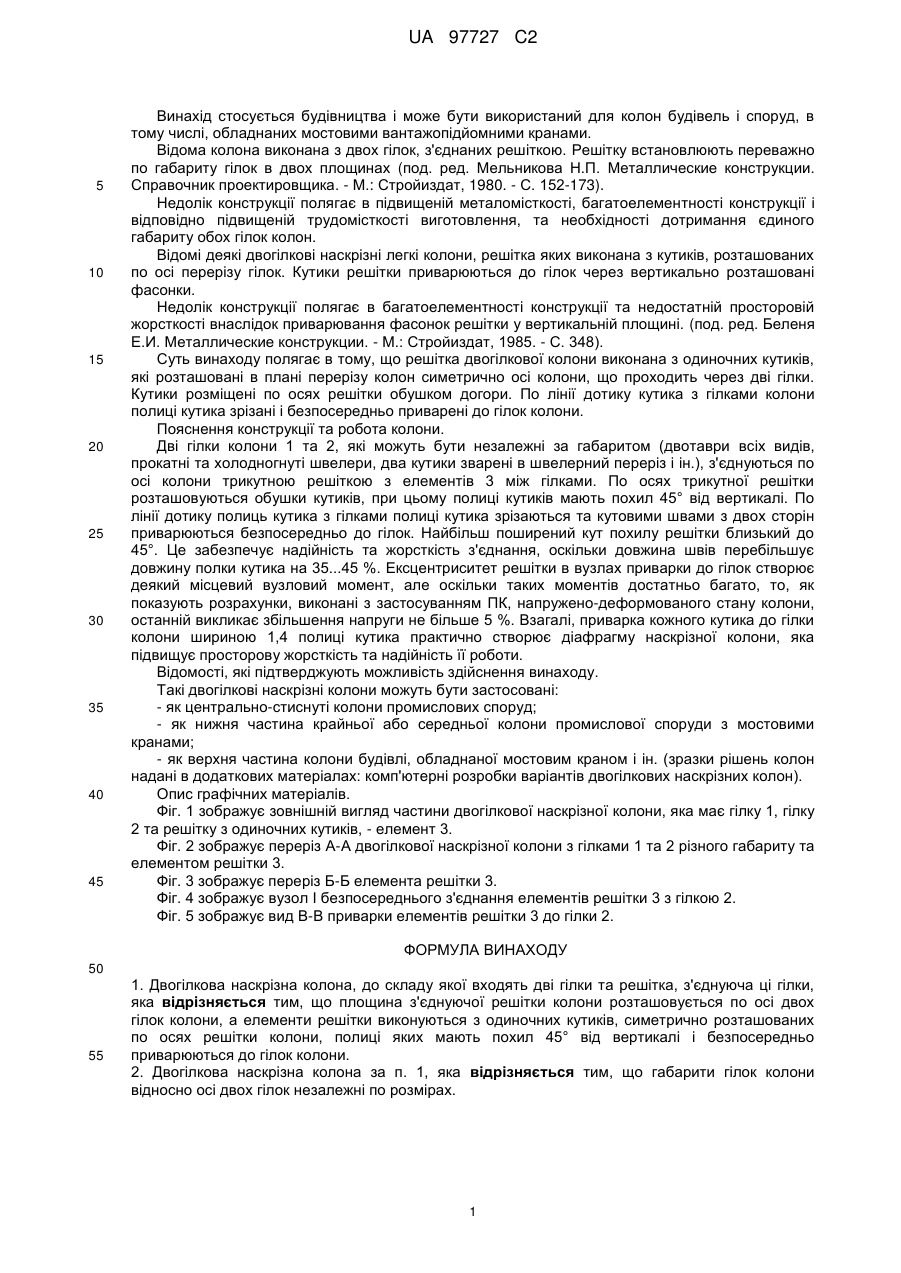

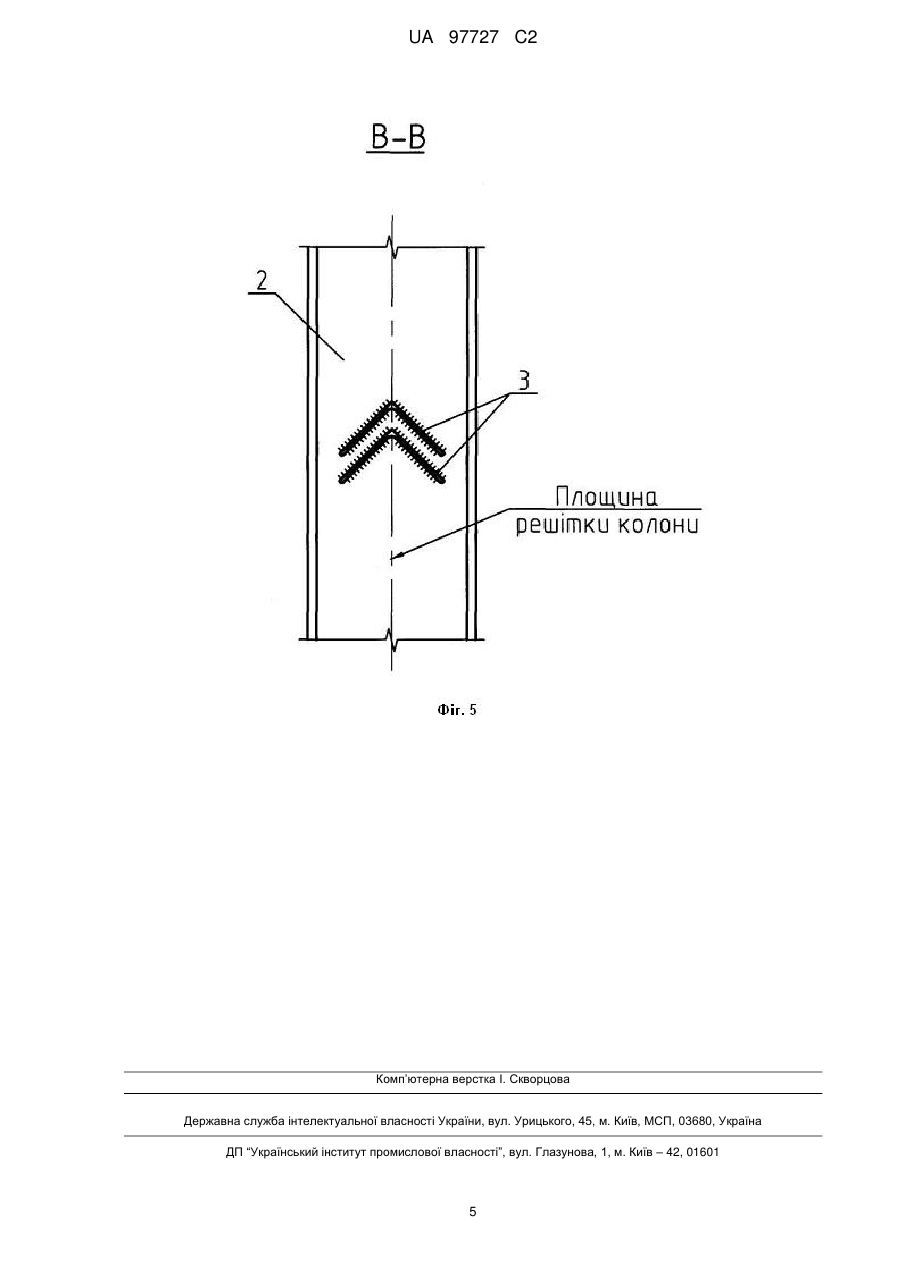

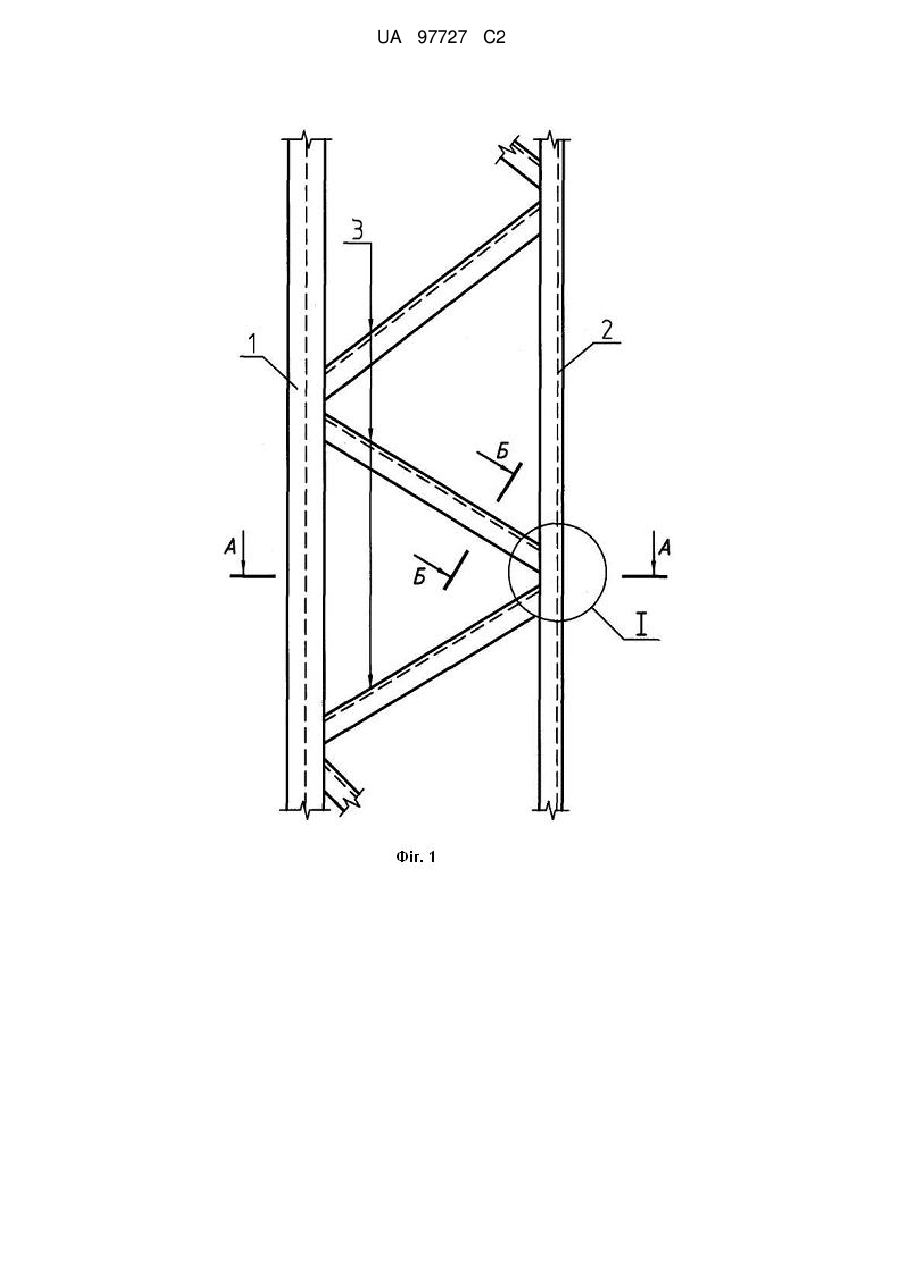

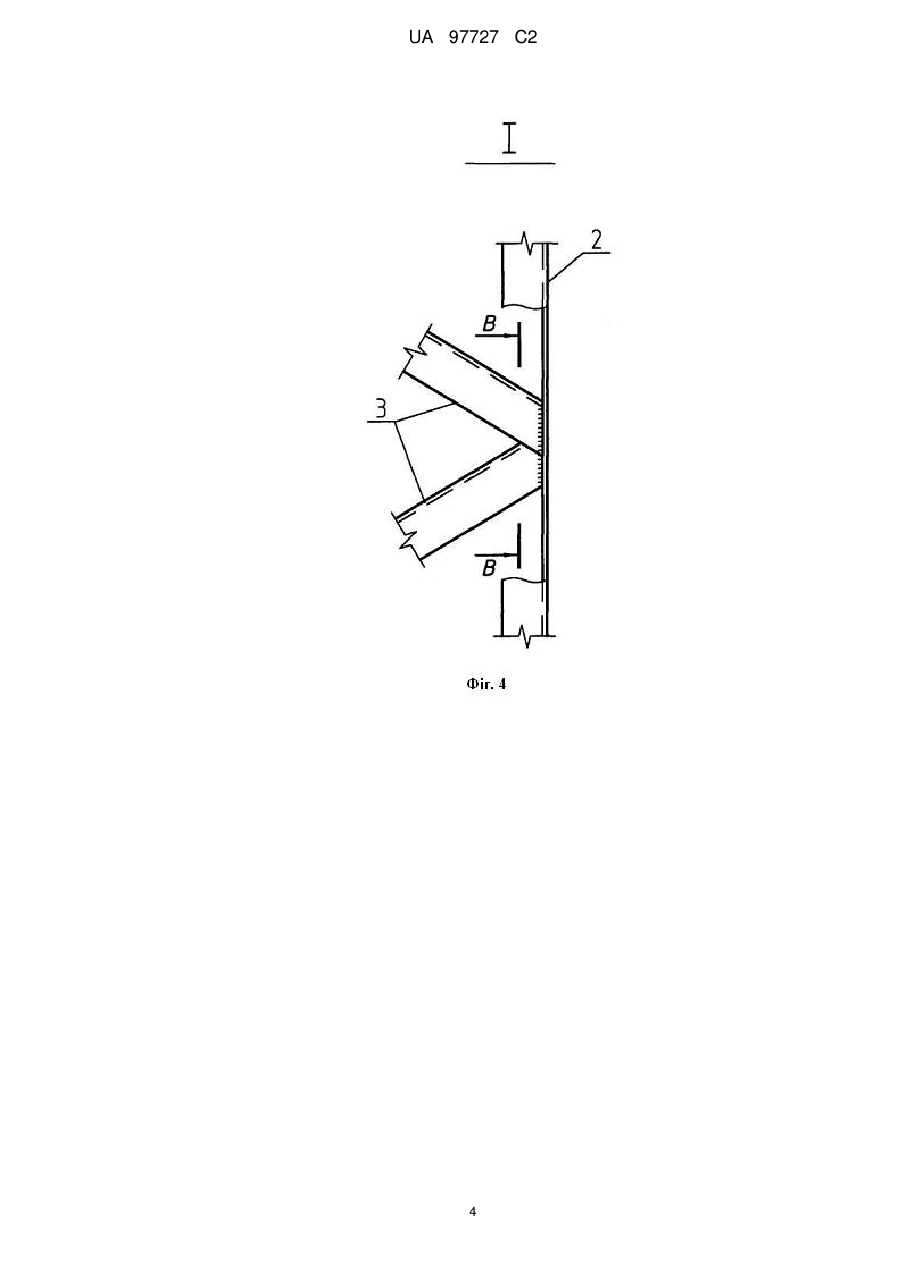

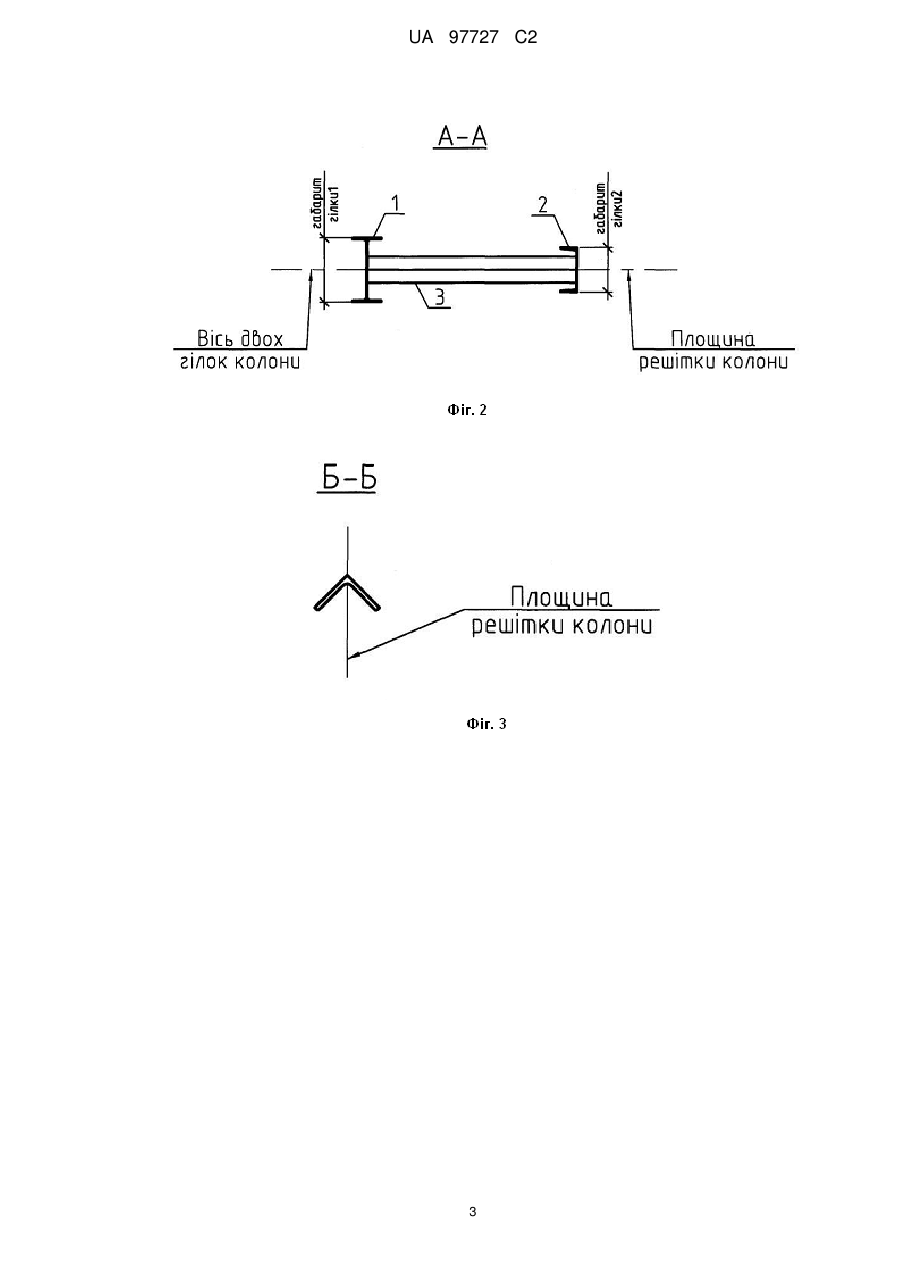

Реферат: Двогілкова наскрізна колона, в якій, для зниження металомісткості і трудомісткості виготовлення, елементи решітки виконуються з одиночних кутиків, симетрично розташованих по осях решітки колони, полиці яких мають похил 45° від вертикалі і безпосередньо приварюються до гілок колони, а площина з'єднуючої решітки колони розташовується по осі двох гілок колони. UA 97727 C2 (12) UA 97727 C2 UA 97727 C2 5 10 15 20 25 30 35 40 45 Винахід стосується будівництва і може бути використаний для колон будівель і споруд, в тому числі, обладнаних мостовими вантажопідйомними кранами. Відома колона виконана з двох гілок, з'єднаних решіткою. Решітку встановлюють переважно по габариту гілок в двох площинах (под. ред. Мельникова Н.П. Металлические конструкции. Справочник проектировщика. - М.: Стройиздат, 1980. - С. 152-173). Недолік конструкції полягає в підвищеній металомісткості, багатоелементності конструкції і відповідно підвищеній трудомісткості виготовлення, та необхідності дотримання єдиного габариту обох гілок колон. Відомі деякі двогілкові наскрізні легкі колони, решітка яких виконана з кутиків, розташованих по осі перерізу гілок. Кутики решітки приварюються до гілок через вертикально розташовані фасонки. Недолік конструкції полягає в багатоелементності конструкції та недостатній просторовій жорсткості внаслідок приварювання фасонок решітки у вертикальній площині. (под. ред. Беленя Е.И. Металлические конструкции. - М.: Стройиздат, 1985. - С. 348). Суть винаходу полягає в тому, що решітка двогілкової колони виконана з одиночних кутиків, які розташовані в плані перерізу колон симетрично осі колони, що проходить через дві гілки. Кутики розміщені по осях решітки обушком догори. По лінії дотику кутика з гілками колони полиці кутика зрізані і безпосередньо приварені до гілок колони. Пояснення конструкції та робота колони. Дві гілки колони 1 та 2, які можуть бути незалежні за габаритом (двотаври всіх видів, прокатні та холодногнуті швелери, два кутики зварені в швелерний переріз і ін.), з'єднуються по осі колони трикутною решіткою з елементів 3 між гілками. По осях трикутної решітки розташовуються обушки кутиків, при цьому полиці кутиків мають похил 45° від вертикалі. По лінії дотику полиць кутика з гілками полиці кутика зрізаються та кутовими швами з двох сторін приварюються безпосередньо до гілок. Найбільш поширений кут похилу решітки близький до 45°. Це забезпечує надійність та жорсткість з'єднання, оскільки довжина швів перебільшує довжину полки кутика на 35...45 %. Ексцентриситет решітки в вузлах приварки до гілок створює деякий місцевий вузловий момент, але оскільки таких моментів достатньо багато, то, як показують розрахунки, виконані з застосуванням ПК, напружено-деформованого стану колони, останній викликає збільшення напруги не більше 5 %. Взагалі, приварка кожного кутика до гілки колони шириною 1,4 полиці кутика практично створює діафрагму наскрізної колони, яка підвищує просторову жорсткість та надійність її роботи. Відомості, які підтверджують можливість здійснення винаходу. Такі двогілкові наскрізні колони можуть бути застосовані: - як центрально-стиснуті колони промислових споруд; - як нижня частина крайньої або середньої колони промислової споруди з мостовими кранами; - як верхня частина колони будівлі, обладнаної мостовим краном і ін. (зразки рішень колон надані в додаткових матеріалах: комп'ютерні розробки варіантів двогілкових наскрізних колон). Опис графічних матеріалів. Фіг. 1 зображує зовнішній вигляд частини двогілкової наскрізної колони, яка має гілку 1, гілку 2 та решітку з одиночних кутиків, - елемент 3. Фіг. 2 зображує переріз А-А двогілкової наскрізної колони з гілками 1 та 2 різного габариту та елементом решітки 3. Фіг. 3 зображує переріз Б-Б елемента решітки 3. Фіг. 4 зображує вузол І безпосереднього з'єднання елементів решітки 3 з гілкою 2. Фіг. 5 зображує вид В-В приварки елементів решітки 3 до гілки 2. ФОРМУЛА ВИНАХОДУ 50 55 1. Двогілкова наскрізна колона, до складу якої входять дві гілки та решітка, з'єднуюча ці гілки, яка відрізняється тим, що площина з'єднуючої решітки колони розташовується по осі двох гілок колони, а елементи решітки виконуються з одиночних кутиків, симетрично розташованих по осях решітки колони, полиці яких мають похил 45° від вертикалі і безпосередньо приварюються до гілок колони. 2. Двогілкова наскрізна колона за п. 1, яка відрізняється тим, що габарити гілок колони відносно осі двох гілок незалежні по розмірах. 1 UA 97727 C2 2 UA 97727 C2 3 UA 97727 C2 4 UA 97727 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
