Колона портального крана

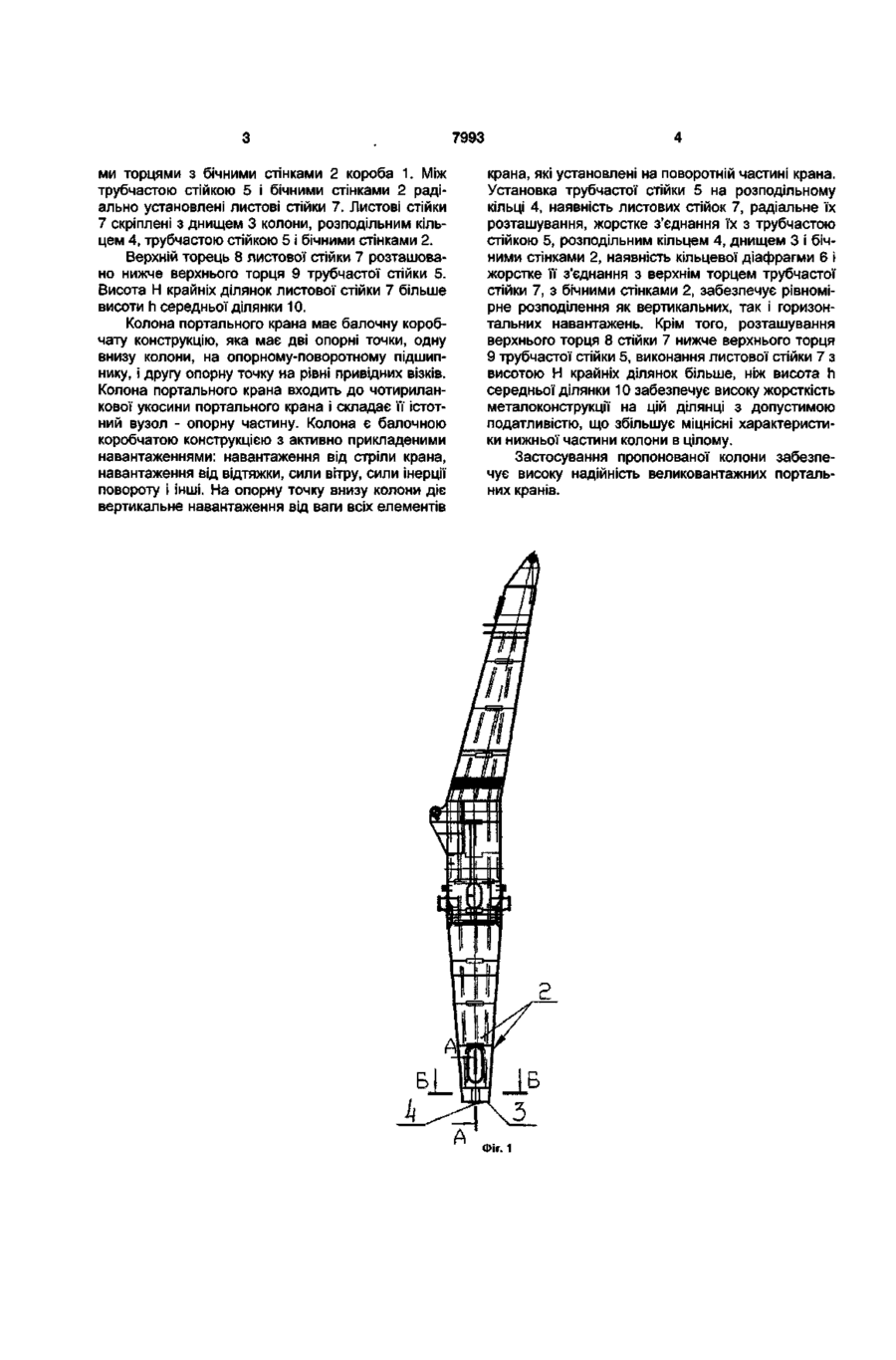

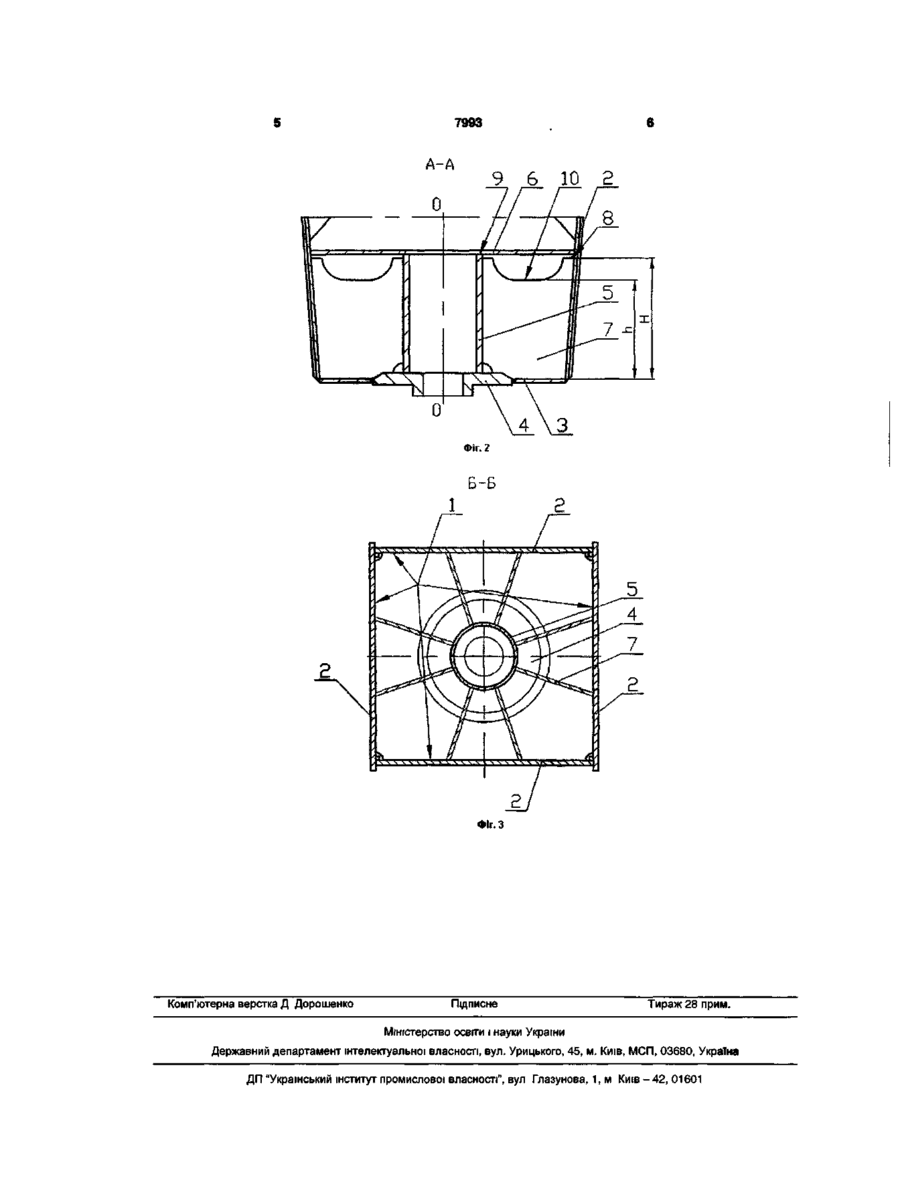

1 Колона портального крана, виконана замкнутого коробчатого профілю, в нижній частині якої установлено розподільне кільце, яка відріз Корисна модель належить до підйомних кранів, до конструктивних елементів опорних вузлів кранів і може бути використана в перевантажувальних портальних кранах великої вантажопідйомності на поворотній колоні Відома колона портального крана балочної коробчатої конструкції Нижня частина колони має пірамідальну форму На нижній частині колони закріплено розподільне кільце [Справочник по кранам / Под ред М М Гохберга Т 1 М «Машиностроение», 1988, с 492, рис III 4 1а] За прототип прийнята колона портального крана, яка виконана замкнутого коробчатого профілю Розподільне кільце є донною частиною короба колони [Майзель В С Металлические конструкции подъемных транспортных машин М -Л , «Машиностроение», 1966, с 171, рис 113а] Недоліком відомих колон є їх низька надійність для кранів великої вантажопідйомності через малий поперечний переріз нижньої частини колони, який обмежено опорним розподільним кільцем, що забезпечує взаємозв'язок колони з опорно поворотним ПІДШИПНИКОМ В основу корисної моделі поставлено задачу шляхом зміни конструкції колони забезпечити її високі МІЦНІСНІ характеристики Для досягнення поставленої мети в колоні портального крана, виконаною замкнутого короб няється тим, що в порожнині колони СПІВВІСНО подовжній осі на розподільному КІЛЬЦІ, установленому в днищі колони, закріплена трубчаста стійка, що скріплена верхнім торцем з кільцевою діафрагмою, закріпленою на бічних стінках колони, крім того, між трубчастою стійкою і стінками колони радіально установлені листові стійки, які скріплені з днищем колони, розподільним кільцем, трубчастою стійкою і бічними стінками колони 2 Колона за п 1, яка відрізняється тим, що верхній торець листової стійки розташовано нижче від верхнього торця трубчастої стійки, а висота крайніх ділянок листової стійки більше висоти середньої її ДІЛЯНКИ чатого профілю, в нижній частині якої установлено розподільне кільце, згідно запропонованому технічному рішенню, в порожнині колони СПІВВІСНО подовжній осі на розподільному КІЛЬЦІ, ЩО установлено в днищі колони, закріплена трубчаста стійка, яка скріплена верхнім торцем з кільцевою діафрагмою, що закріплена на бічних стінках колони, крім того, між трубчастою стійкою і стінками колони радіально установлені листові стійки, що скріплені з днищем колони, розподільним кільцем, трубчастою стійкою і бічними стінками колони Верхній торець листової стійки розташовано нижче верхнього торця трубчастої стійки, а висота крайніх ділянок листової стійки більше висоти середньої н 00 СО о ДІЛЯНКИ Сутність корисної моделі пояснюється кресленнями, де на Фіг 1 - зображено загальний вид колони портального крана, на Фіг 2 - розріз А-А на Фіг 1, на ФІГ 3 - розріз Б-Б на Фіг 1 Колона портального крана виконана замкнутого коробчатого профілю 1, який утворено бічними стінками 2 В днищі 3 колони установлено розподільне кільце 4 для посадки колони на опорноповоротний підшипник На розподільному КІЛЬЦІ 4 СПІВВІСНО подовжній осі «О» закріплена трубчаста стійка 5 На трубчастій СТІЙЦІ 5 закріплена кільцева діафрагма 6 Кільцева діафрагма 6 скріплена бічни О) 7993 ми торцями з бічними стінками 2 короба 1. Між трубчастою стійкою 5 і бічними стінками 2 радіально установлені листові стійки 7. Листові стійки 7 скріплені з днищем 3 колони, розподільним кільцем 4, трубчастою стійкою 5 і бічними стінками 2. Верхній торець 8 листової стійки 7 розташовано нижче верхнього торця 9 трубчастої стійки 5. Висота Н крайніх ділянок листової стійки 7 більше висоти h середньої ділянки 10. Колона портального крана має балочну коробчату конструкцію, яка має дві опорні точки, одну внизу колони, на опорному-поворотному підшипнику, і другу опорну точку на рівні привідних візків. Колона портального крана входить до чотириланкової укосини портального крана і складає її істотний вузол - опорну частину. Колона є балочною коробчатою конструкцією з активно прикладеними навантаженнями: навантаження від стріли крана, навантаження від відтяжки, сили вітру, сили інерції повороту і інші. На опорну точку внизу колони діє вертикальне навантаження від ваги всіх елементів крана, які установлені на поворотній частині крана. Установка трубчастої стійки 5 на розподільному кільці 4, наявність листових стійок 7, радіальне їх розташування, жорстке з'єднання їх з трубчастою стійкою 5, розподільним кільцем 4, днищем 3 і бічними стінками 2, наявність кільцевої діафрагми 6 і жорстке її з'єднання з верхнім торцем трубчастої стійки 7, з бічними стінками 2, забезпечує рівномірне розподілення як вертикальних, так і горизонтальних навантажень. Крім того, розташування верхнього торця 8 стійки 7 нижче верхнього торця 9 трубчастої стійки 5, виконання листової стійки 7 з висотою Н крайніх ділянок більше, ніж висота h середньої ділянки 10 забезпечує високу жорсткість металоконструкції на цій ділянці з допустимою податливістю, що збільшує міцнісні характеристики нижньої частини колони в цілому. Застосування пропонованої колони забезпечує високу надійність великовантажних портальних кранів. Фіг. 1 7993 6 10 2 Фіг. 2 Фіг. З Комп'ютерна верстка Д Дорошенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
