Канал вимірювання радіальної швидкості літальних апаратів за напрямком з використанням частот міжмодових биттів та додаткового сканування для комбінованої лазерної системи

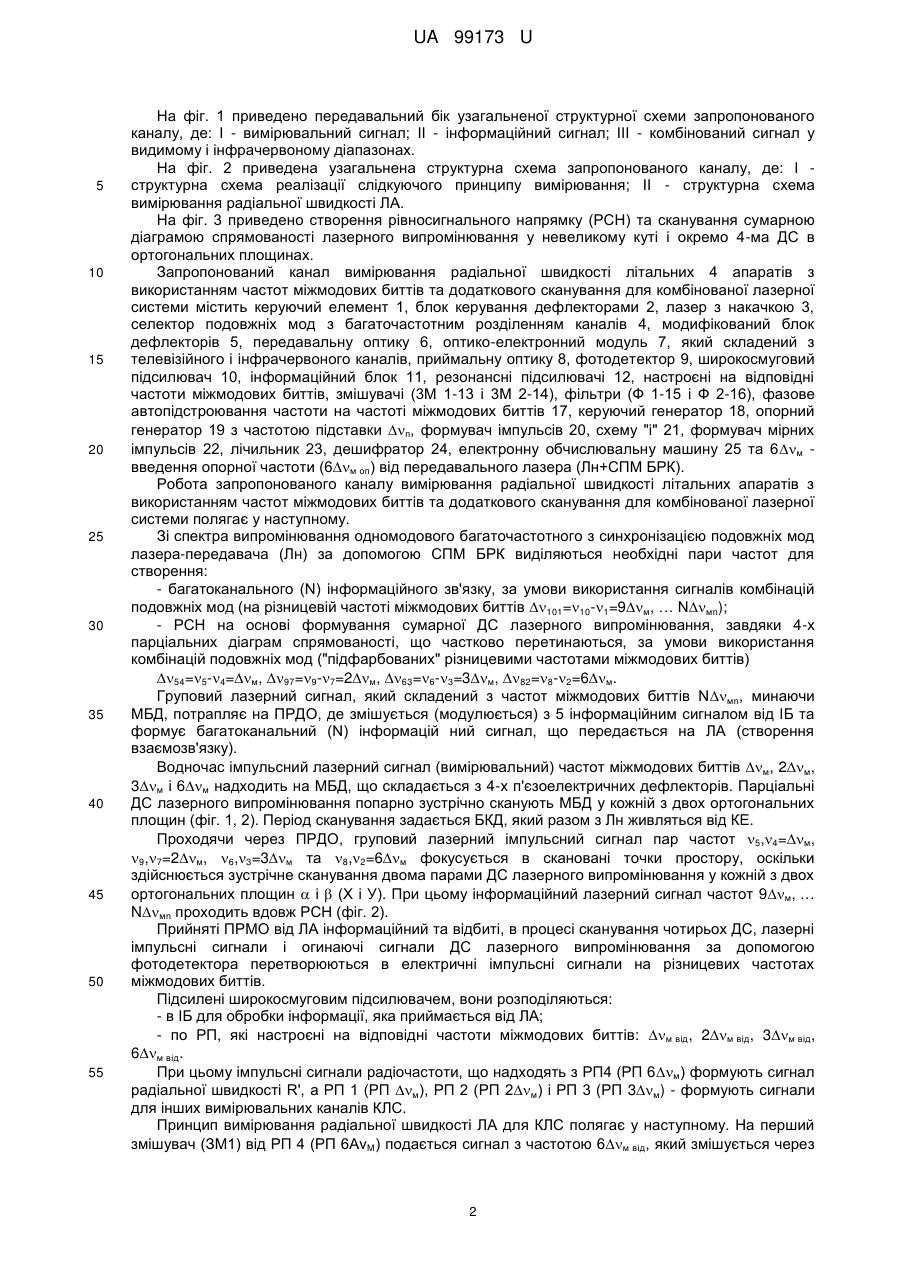

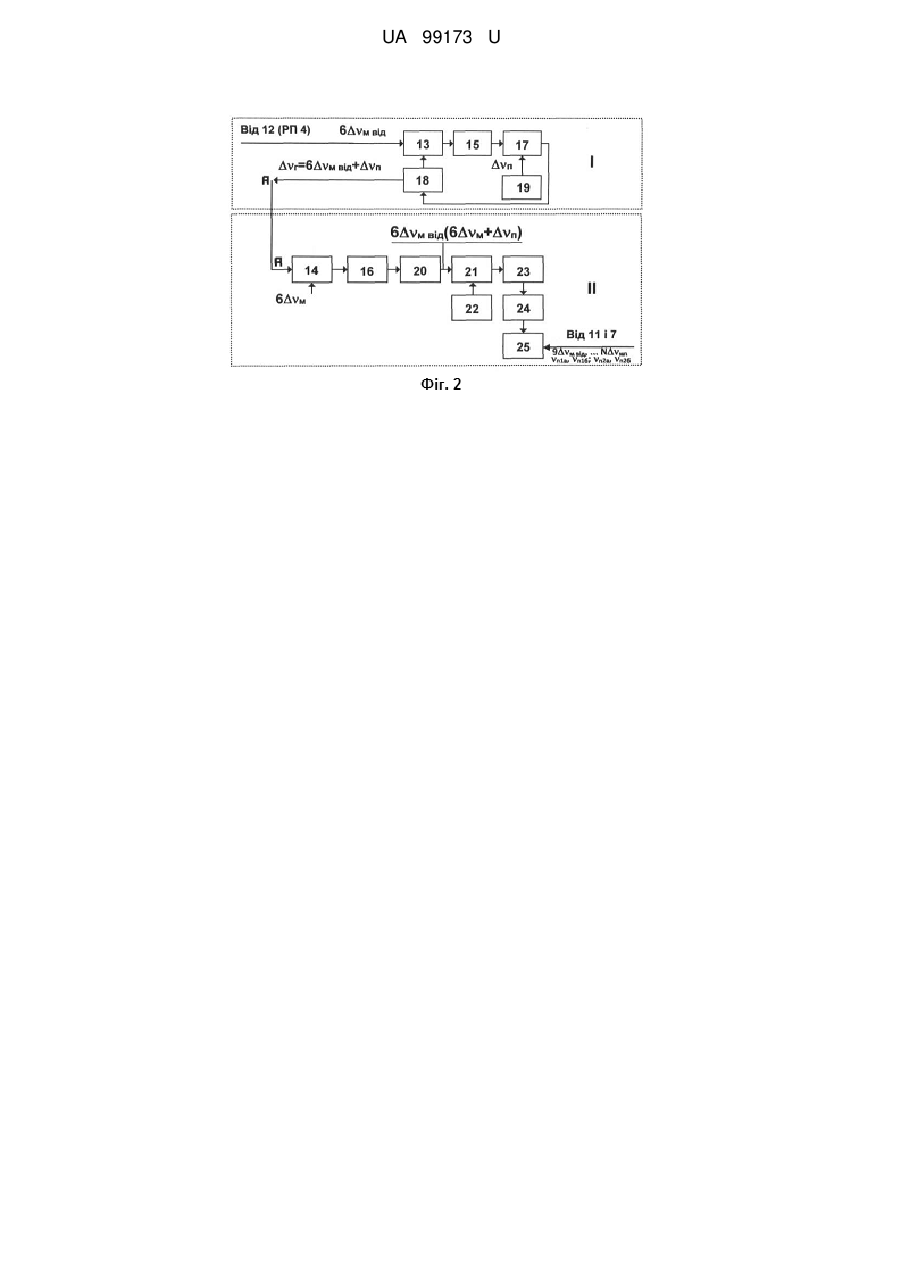

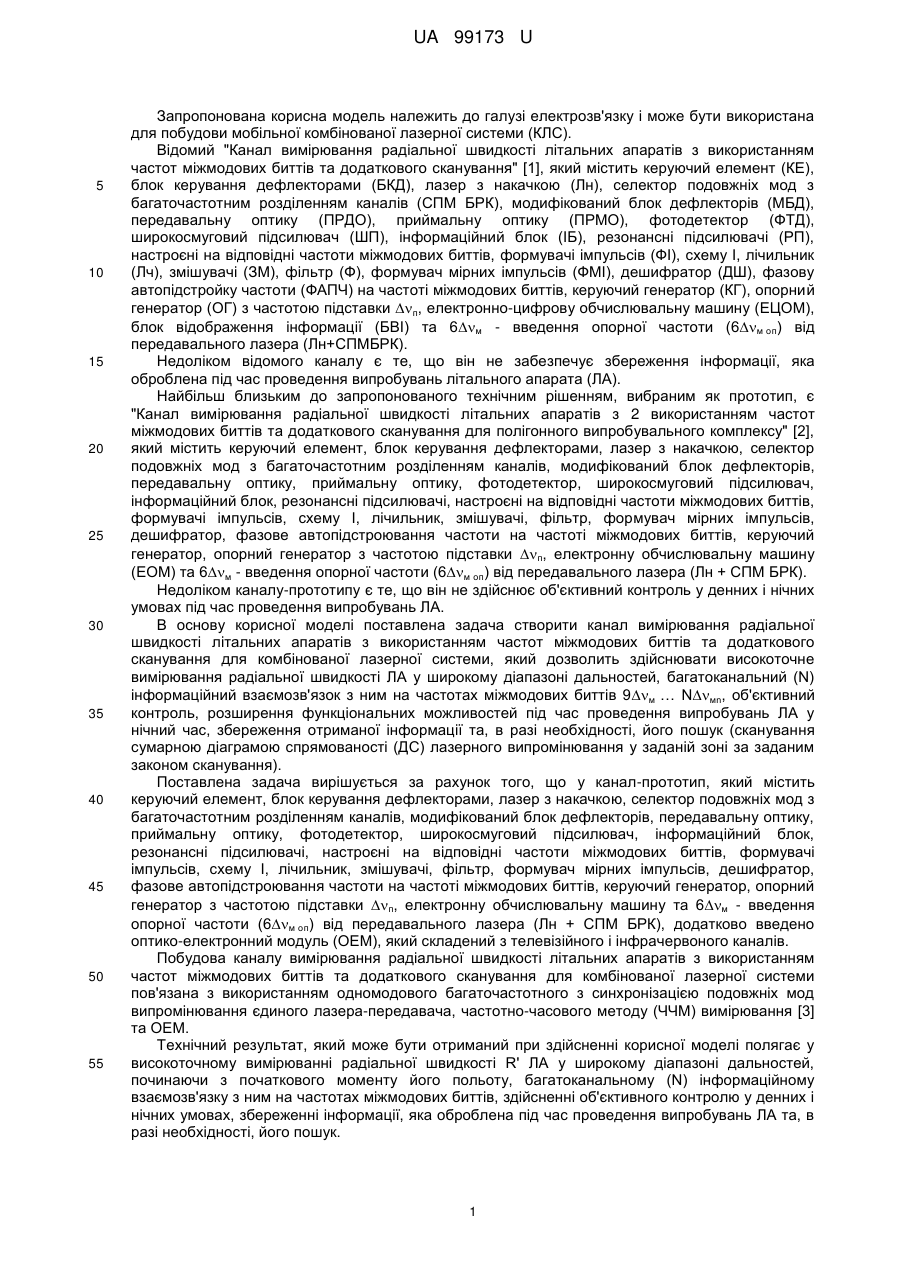

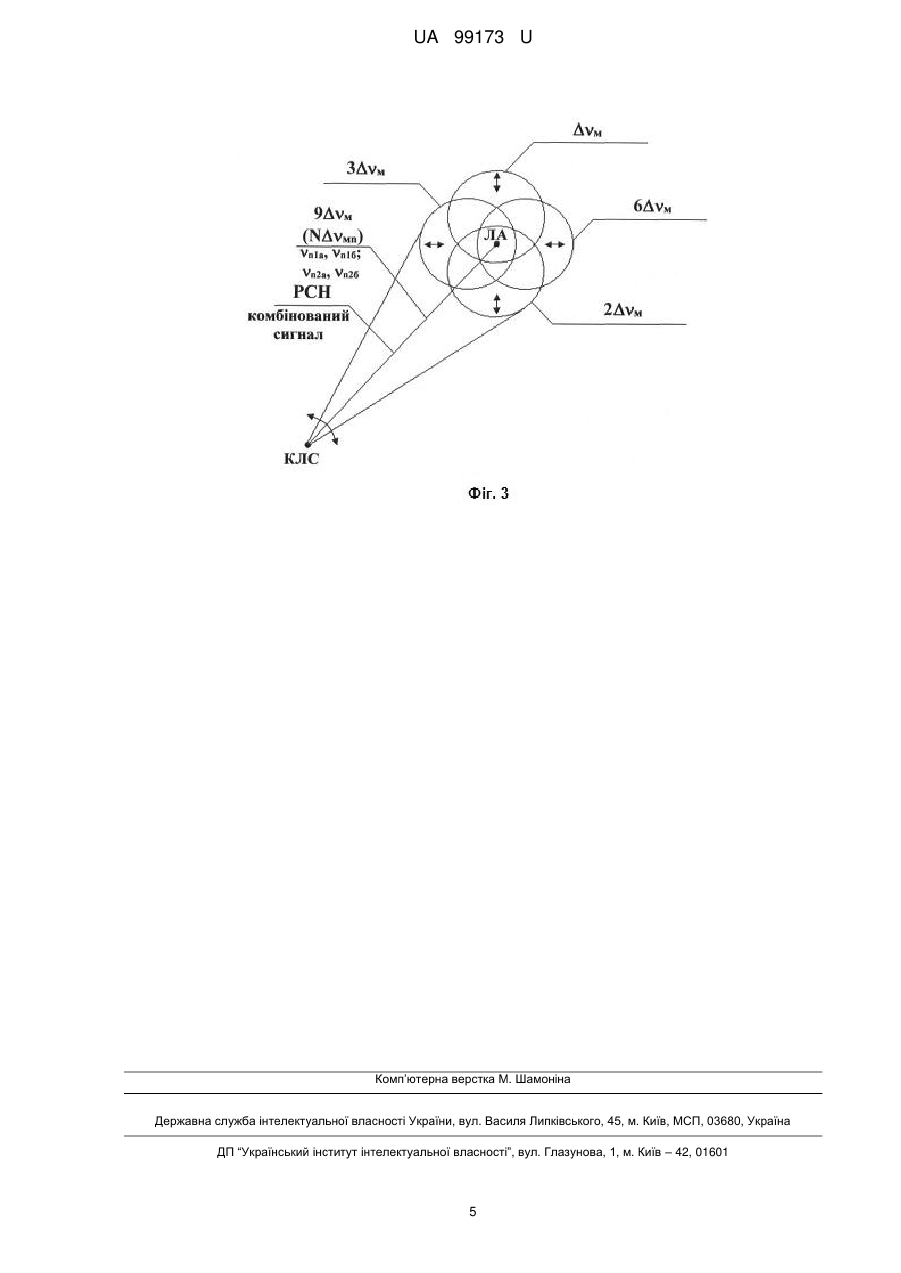

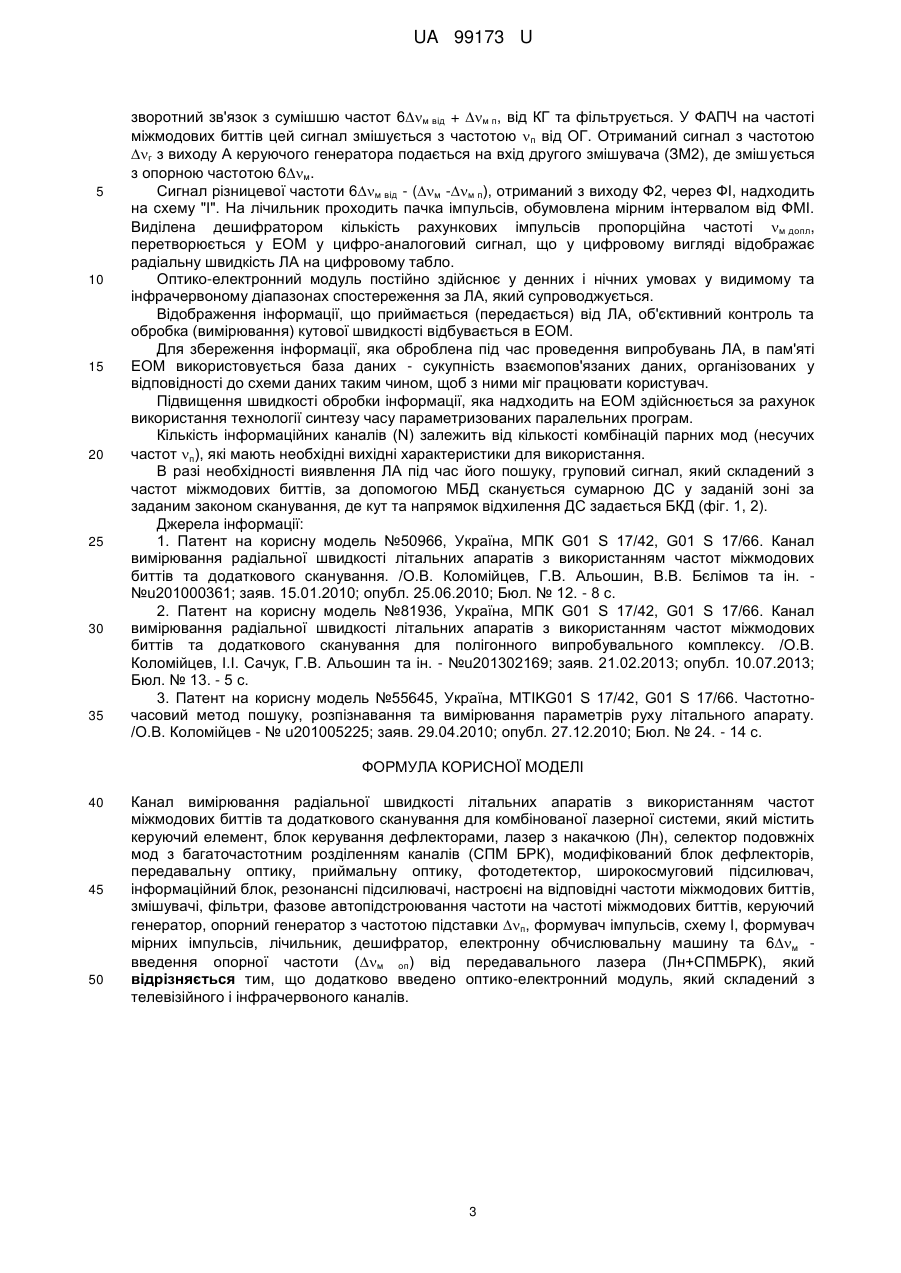

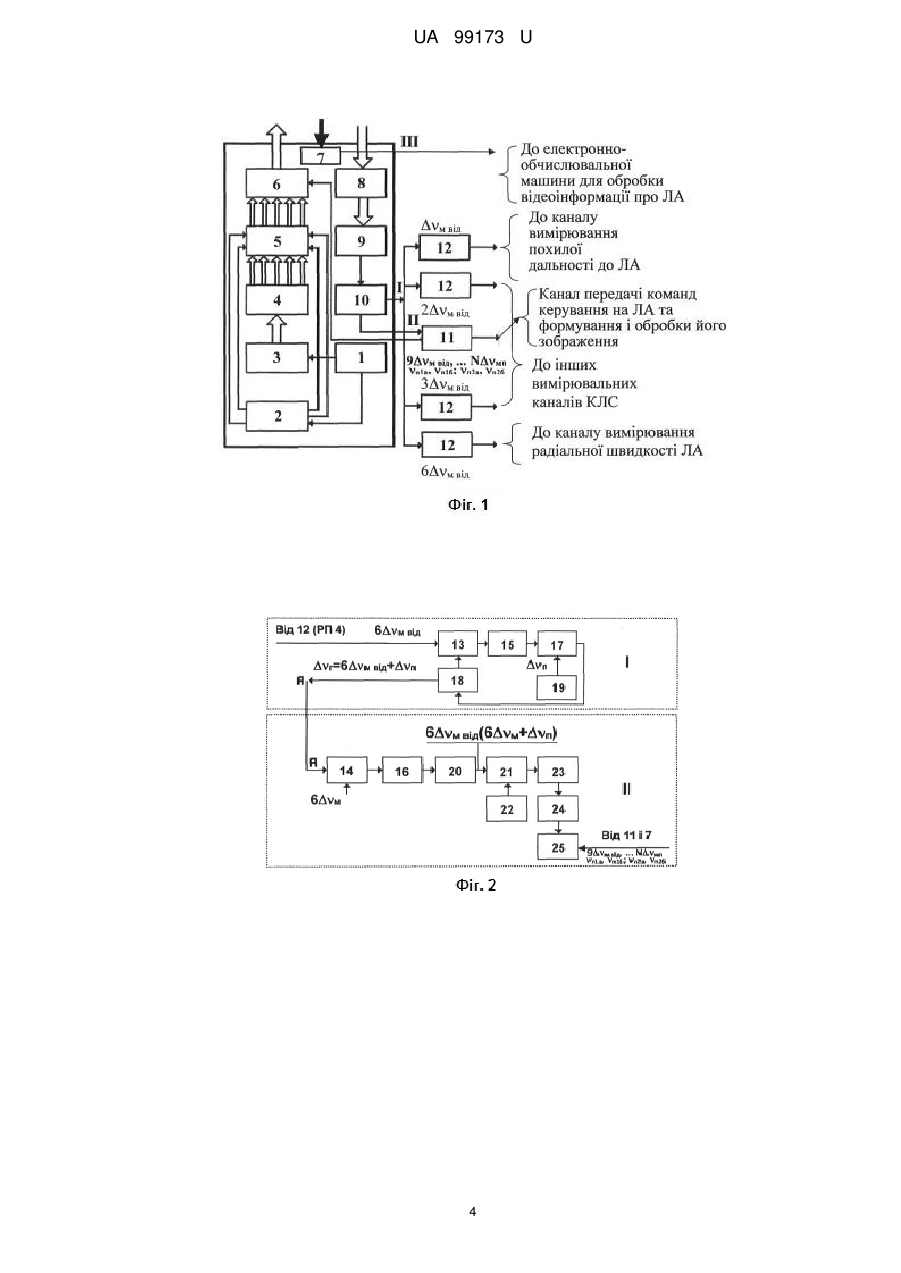

Реферат: Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для комбінованої лазерної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазове автопідстроювання частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, формувач імпульсів, схему I, формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину та 6м - введення опорної частоти (м оп) від передавального лазера (Лн+СПМБРК). Додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. UA 99173 U (12) UA 99173 U UA 99173 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови мобільної комбінованої лазерної системи (КЛС). Відомий "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів (МБД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), схему І, лічильник (Лч), змішувачі (ЗМ), фільтр (Ф), формувач мірних імпульсів (ФМІ), дешифратор (ДШ), фазову автопідстройку частоти (ФАПЧ) на частоті міжмодових биттів, керуючий генератор (КГ), опорний генератор (ОГ) з частотою підставки п, електронно-цифрову обчислювальну машину (ЕЦОМ), блок відображення інформації (БВІ) та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+СПМБРК). Недоліком відомого каналу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань літального апарата (ЛА). Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал вимірювання радіальної швидкості літальних апаратів з 2 використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазове автопідстроювання частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, електронну обчислювальну машину (ЕОМ) та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн + СПМ БРК). Недоліком каналу-прототипу є те, що він не здійснює об'єктивний контроль у денних і нічних умовах під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для комбінованої лазерної системи, який дозволить здійснювати високоточне вимірювання радіальної швидкості ЛА у широкому діапазоні дальностей, багатоканальний (N) інформаційний взаємозв'язок з ним на частотах міжмодових биттів 9м … Nмn, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження отриманої інформації та, в разі необхідності, його пошук (сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання у заданій зоні за заданим законом сканування). Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазове автопідстроювання частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, електронну обчислювальну машину та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн + СПМ БРК), додатково введено оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів. Побудова каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для комбінованої лазерної системи пов'язана з використанням одномодового багаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) вимірювання [3] та OEM. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні радіальної швидкості R' ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальному (N) інформаційному взаємозв'язку з ним на частотах міжмодових биттів, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, його пошук. 1 UA 99173 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: І - вимірювальний сигнал; II - інформаційний сигнал; III - комбінований сигнал у видимому і інфрачервоному діапазонах. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу, де: І структурна схема реалізації слідкуючого принципу вимірювання; II - структурна схема вимірювання радіальної швидкості ЛА. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування сумарною діаграмою спрямованості лазерного випромінювання у невеликому куті і окремо 4-ма ДС в ортогональних площинах. Запропонований канал вимірювання радіальної швидкості літальних 4 апаратів з використанням частот міжмодових биттів та додаткового сканування для комбінованої лазерної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод з багаточастотним розділенням каналів 4, модифікований блок дефлекторів 5, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, інформаційний блок 11, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, змішувачі (3М 1-13 і 3М 2-14), фільтри (Ф 1-15 і Ф 2-16), фазове автопідстроювання частоти на частоті міжмодових биттів 17, керуючий генератор 18, опорний генератор 19 з частотою підставки п, формувач імпульсів 20, схему "і" 21, формувач мірних імпульсів 22, лічильник 23, дешифратор 24, електронну обчислювальну машину 25 та 6м введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ БРК). Робота запропонованого каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для комбінованої лазерної системи полягає у наступному. Зі спектра випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів 101=10-1=9м, … Nмn); - РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-х парціальних діаграм спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) 54=5-4=м, 97=9-7=2м, 63=6-3=3м, 82=8-2=6м. Груповий лазерний сигнал, який складений з частот міжмодових биттів Nмn, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з 5 інформаційним сигналом від ІБ та формує багатоканальний (N) інформацій ний сигнал, що передається на ЛА (створення взаємозв'язку). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів м, 2м, 3м і 6м надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5,4=м, 9,7=2м, 6,3=3м та 8,2=6м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  (X і У). При цьому інформаційний лазерний сигнал частот 9м, … Nмn проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА інформаційний та відбиті, в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем, вони розподіляються: - в ІБ для обробки інформації, яка приймається від ЛА; - по РП, які настроєні на відповідні частоти міжмодових биттів: м від, 2м від, 3м від, 6м від. При цьому імпульсні сигнали радіочастоти, що надходять з РП4 (РП 6м) формують сигнал радіальної швидкості R', а РП 1 (РП м), РП 2 (РП 2м) і РП 3 (РП 3м) - формують сигнали для інших вимірювальних каналів КЛС. Принцип вимірювання радіальної швидкості ЛА для КЛС полягає у наступному. На перший змішувач (ЗМ1) від РП 4 (РП 6AvM) подається сигнал з частотою 6м від, який змішується через 2 UA 99173 U 5 10 15 20 25 30 35 зворотний зв'язок з сумішшю частот 6м від + м п, від КГ та фільтрується. У ФАПЧ на частоті міжмодових биттів цей сигнал змішується з частотою п від ОГ. Отриманий сигнал з частотою г з виходу А керуючого генератора подається на вхід другого змішувача (ЗМ2), де змішується з опорною частотою 6м. Сигнал різницевої частоти 6м від - (м -м п), отриманий з виходу Ф2, через ФІ, надходить на схему "І". На лічильник проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена дешифратором кількість рахункових імпульсів пропорційна частоті м допл, перетворюється у ЕОМ у цифро-аналоговий сигнал, що у цифровому вигляді відображає радіальну швидкість ЛА на цифровому табло. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Кількість інформаційних каналів (N) залежить від кількості комбінацій парних мод (несучих частот п), які мають необхідні вихідні характеристики для використання. В разі необхідності виявлення ЛА під час його пошуку, груповий сигнал, який складений з частот міжмодових биттів, за допомогою МБД сканується сумарною ДС у заданій зоні за заданим законом сканування, де кут та напрямок відхилення ДС задається БКД (фіг. 1, 2). Джерела інформації: 1. Патент на корисну модель №50966, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування. /О.В. Коломійцев, Г.В. Альошин, В.В. Бєлімов та ін. №u201000361; заяв. 15.01.2010; опубл. 25.06.2010; Бюл. № 12. - 8 с. 2. Патент на корисну модель №81936, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу. /О.В. Коломійцев, І.І. Сачук, Г.В. Альошин та ін. - №u201302169; заяв. 21.02.2013; опубл. 10.07.2013; Бюл. № 13. - 5 с. 3. Патент на корисну модель №55645, Україна, MTIKG01 S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для комбінованої лазерної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазове автопідстроювання частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, формувач імпульсів, схему I, формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину та 6м введення опорної частоти (м оп) від передавального лазера (Лн+СПМБРК), який відрізняється тим, що додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. 3 UA 99173 U 4 UA 99173 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
