Машина для очищення насіння

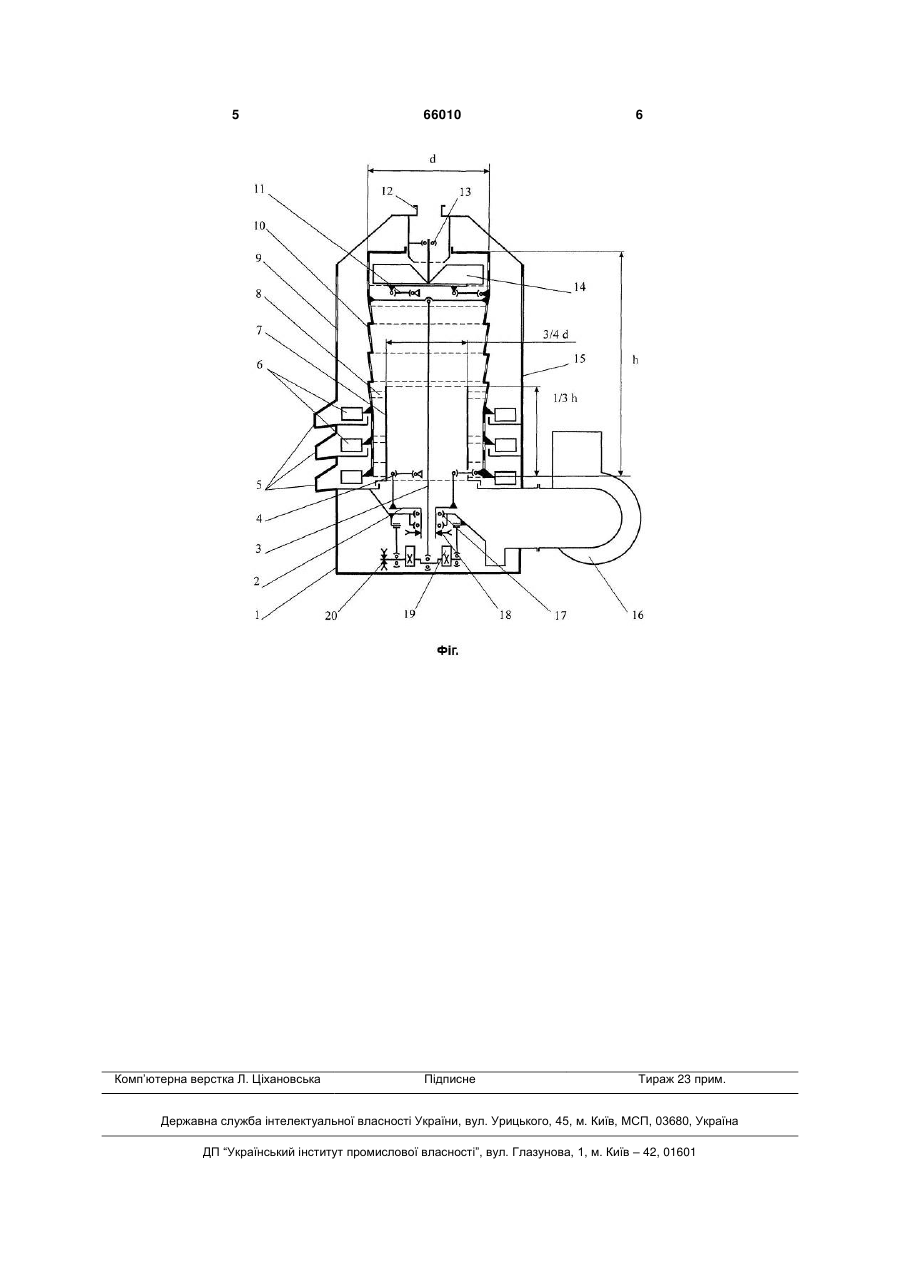

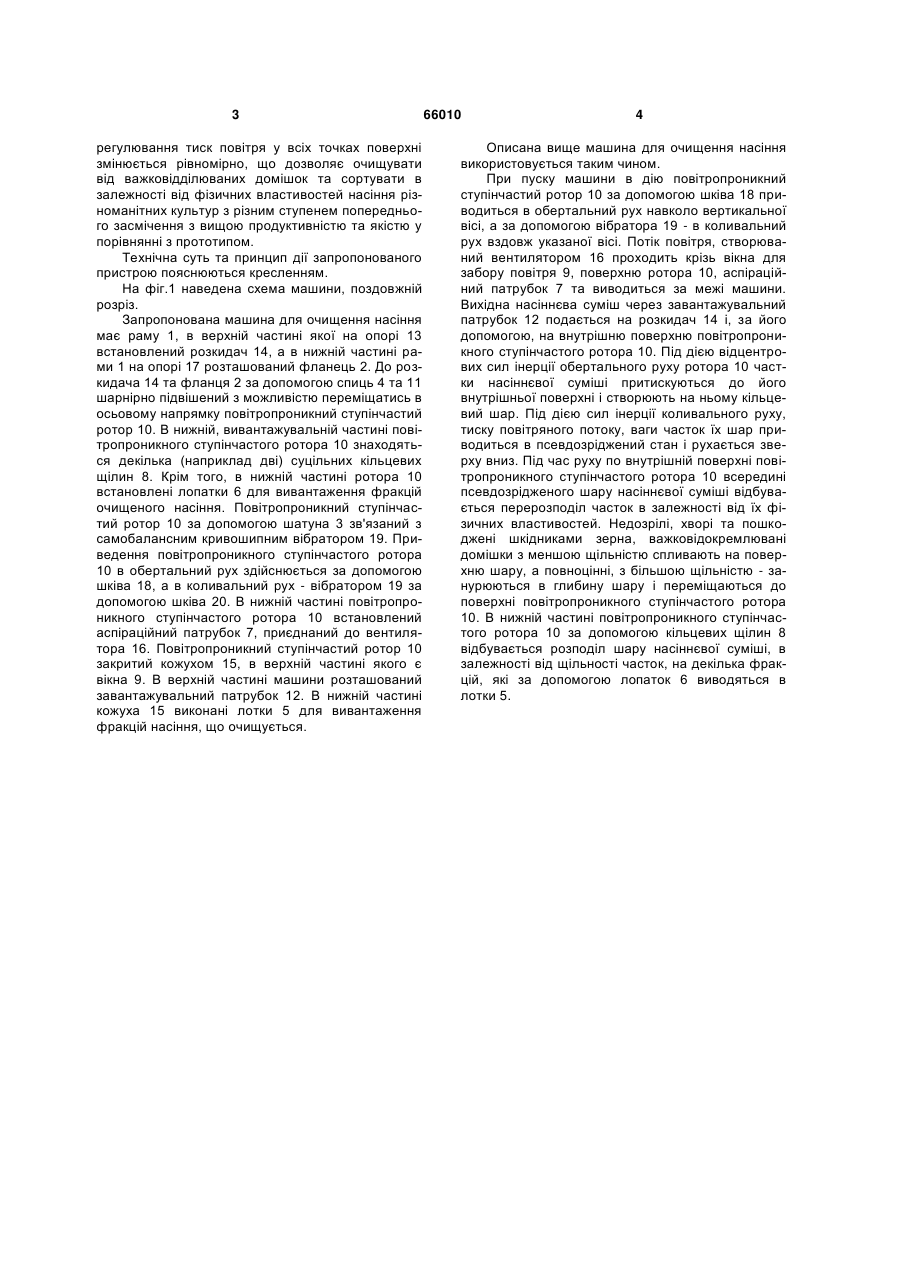

Машина для очищення насіння, що включає раму, на опорах якої встановлений вертикальний повітропроникний ступінчастий ротор, аспіраційний патрубок та приводи ротора, яка відрізняється тим, що діаметр аспіраційного патрубка становить 3/4 діаметра повітропроникного ступінчастого ротора, а висота - 1/3 висоти згаданого ротора. (19) (21) u201105203 (22) 26.04.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 регулювання тиск повітря у всіх точках поверхні змінюється рівномірно, що дозволяє очищувати від важковідділюваних домішок та сортувати в залежності від фізичних властивостей насіння різноманітних культур з різним ступенем попереднього засмічення з вищою продуктивністю та якістю у порівнянні з прототипом. Технічна суть та принцип дії запропонованого пристрою пояснюються кресленням. На фіг.1 наведена схема машини, поздовжній розріз. Запропонована машина для очищення насіння має раму 1, в верхній частині якої на опорі 13 встановлений розкидач 14, а в нижній частині рами 1 на опорі 17 розташований фланець 2. До розкидача 14 та фланця 2 за допомогою спиць 4 та 11 шарнірно підвішений з можливістю переміщатись в осьовому напрямку повітропроникний ступінчастий ротор 10. В нижній, вивантажувальній частині повітропроникного ступінчастого ротора 10 знаходяться декілька (наприклад дві) суцільних кільцевих щілин 8. Крім того, в нижній частині ротора 10 встановлені лопатки 6 для вивантаження фракцій очищеного насіння. Повітропроникний ступінчастий ротор 10 за допомогою шатуна 3 зв'язаний з самобалансним кривошипним вібратором 19. Приведення повітропроникного ступінчастого ротора 10 в обертальний рух здійснюється за допомогою шківа 18, а в коливальний рух - вібратором 19 за допомогою шківа 20. В нижній частині повітропроникного ступінчастого ротора 10 встановлений аспіраційний патрубок 7, приєднаний до вентилятора 16. Повітропроникний ступінчастий ротор 10 закритий кожухом 15, в верхній частині якого є вікна 9. В верхній частині машини розташований завантажувальний патрубок 12. В нижній частині кожуха 15 виконані лотки 5 для вивантаження фракцій насіння, що очищується. 66010 4 Описана вище машина для очищення насіння використовується таким чином. При пуску машини в дію повітропроникний ступінчастий ротор 10 за допомогою шківа 18 приводиться в обертальний рух навколо вертикальної вісі, а за допомогою вібратора 19 - в коливальний рух вздовж указаної вісі. Потік повітря, створюваний вентилятором 16 проходить крізь вікна для забору повітря 9, поверхню ротора 10, аспіраційний патрубок 7 та виводиться за межі машини. Вихідна насіннєва суміш через завантажувальний патрубок 12 подається на розкидач 14 і, за його допомогою, на внутрішню поверхню повітропроникного ступінчастого ротора 10. Під дією відцентрових сил інерції обертального руху ротора 10 частки насіннєвої суміші притискуються до його внутрішньої поверхні і створюють на ньому кільцевий шар. Під дією сил інерції коливального руху, тиску повітряного потоку, ваги часток їх шар приводиться в псевдозріджений стан і рухається зверху вниз. Під час руху по внутрішній поверхні повітропроникного ступінчастого ротора 10 всередині псевдозрідженого шару насіннєвої суміші відбувається перерозподіл часток в залежності від їх фізичних властивостей. Недозрілі, хворі та пошкоджені шкідниками зерна, важковідокремлювані домішки з меншою щільністю спливають на поверхню шару, а повноцінні, з більшою щільністю - занурюються в глибину шару і переміщаються до поверхні повітропроникного ступінчастого ротора 10. В нижній частині повітропроникного ступінчастого ротора 10 за допомогою кільцевих щілин 8 відбувається розподіл шару насіннєвої суміші, в залежності від щільності часток, на декілька фракцій, які за допомогою лопаток 6 виводяться в лотки 5. 5 Комп’ютерна верстка Л. Ціхановська 66010 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
