Сталь

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 99433

Опубліковано: 10.06.2015

Автори: Бабаскін Юрій Захарович, Бабаченко Олександр Іванович, Шипицин Сергій Якович, Кірчу Іван Федорович, Осташ Орест Петрович

Завантажити PDF файл.

Формула / Реферат

Сталь, що містить вуглець, кремній, марганець хром, сірку, фосфор, азот, ванадій, алюміній, кальцій, яка відрізняється тим, що вказані елементи знаходяться при наступному співвідношенні, мас. частка, %.

вуглець

0,44-0,65

кремній

0,25-0,65

марганець

0,60-1,20

хром

0,20-0,45

сірка

£0,030

фосфор

£0,030

азот

0,015-0,22

ванадій

0,10-0,20

алюміній

0,015-0,025

кальцій

0,006-0,009

залізо

решта.

Текст

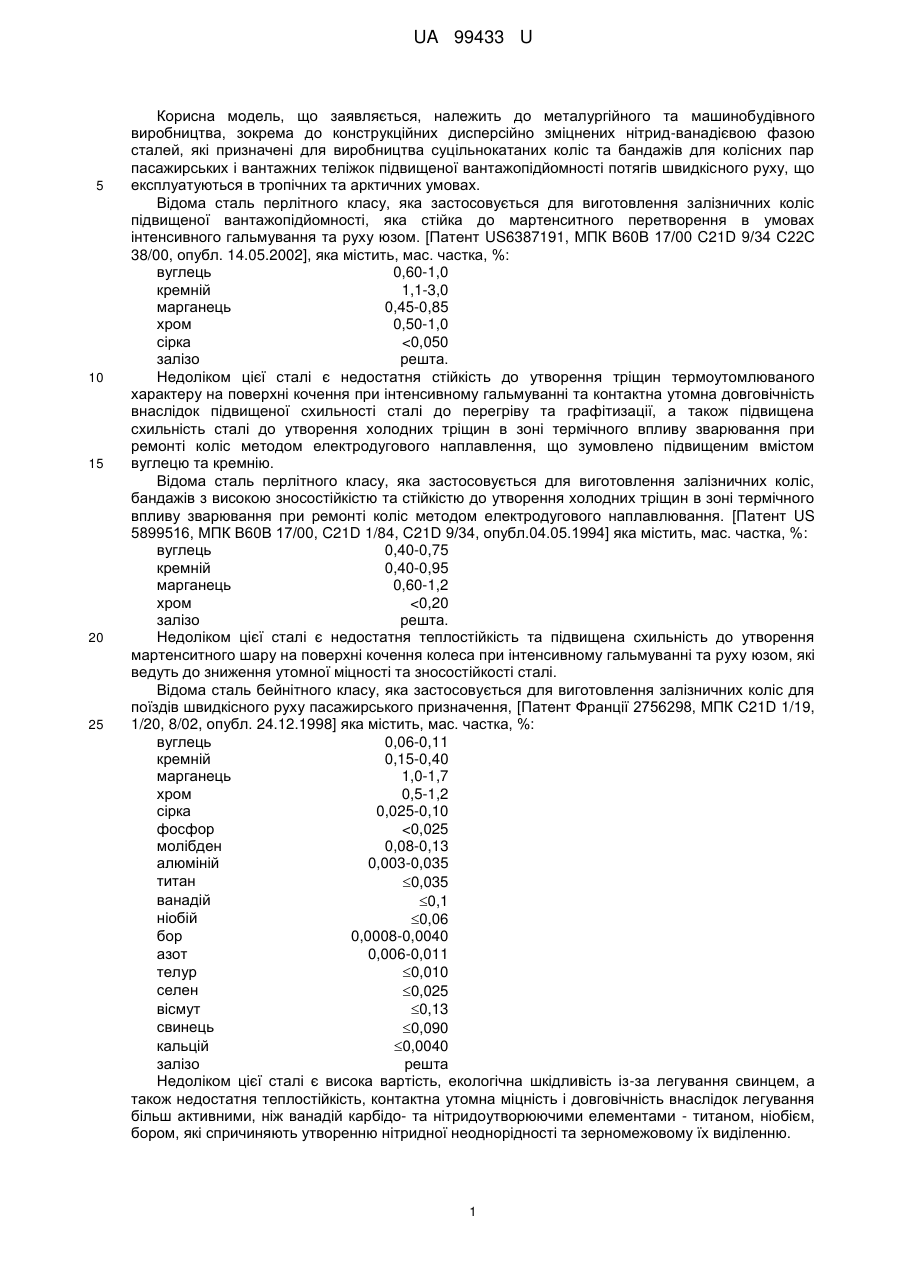

Реферат: Сталь містить вуглець, кремній, марганець хром, сірку, фосфор, азот, ванадій, алюміній, кальцій. Вказані елементи знаходяться при наступному співвідношенні, мас. частка, %. вуглець 0,44-0,65 кремній 0,25-0,65 марганець 0,60-1,20 хром 0,20-0,45 сірка 0,030 фосфор 0,030 азот 0,015-0,22 ванадій 0,10-0,20 алюміній 0,015-0,025 кальцій 0,006-0,009 залізо решта. UA 99433 U (12) UA 99433 U UA 99433 U 5 10 15 20 25 Корисна модель, що заявляється, належить до металургійного та машинобудівного виробництва, зокрема до конструкційних дисперсійно зміцнених нітрид-ванадієвою фазою сталей, які призначені для виробництва суцільнокатаних коліс та бандажів для колісних пар пасажирських і вантажних теліжок підвищеної вантажопідйомності потягів швидкісного руху, що експлуатуються в тропічних та арктичних умовах. Відома сталь перлітного класу, яка застосовується для виготовлення залізничних коліс підвищеної вантажопідйомності, яка стійка до мартенситного перетворення в умовах інтенсивного гальмування та руху юзом. [Патент US6387191, МПК В60В 17/00 C21D 9/34 С22С 38/00, опубл. 14.05.2002], яка містить, мас. частка, %: вуглець 0,60-1,0 кремній 1,1-3,0 марганець 0,45-0,85 хром 0,50-1,0 сірка

Дивитися
