Одноразова аптечка

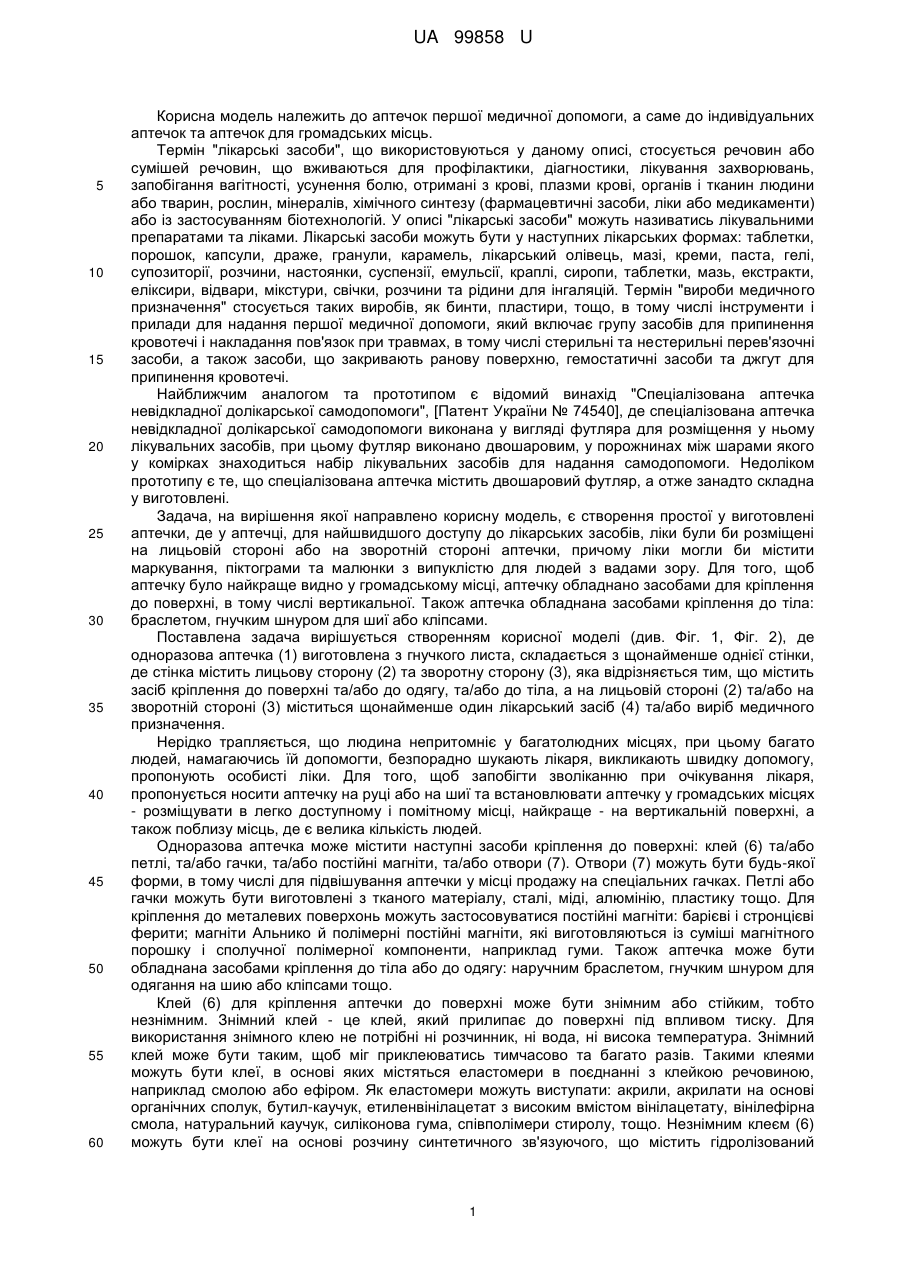

Реферат: UA 99858 U UA 99858 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до аптечок першої медичної допомоги, а саме до індивідуальних аптечок та аптечок для громадських місць. Термін "лікарські засоби", що використовуються у даному описі, стосується речовин або сумішей речовин, що вживаються для профілактики, діагностики, лікування захворювань, запобігання вагітності, усунення болю, отримані з крові, плазми крові, органів і тканин людини або тварин, рослин, мінералів, хімічного синтезу (фармацевтичні засоби, ліки або медикаменти) або із застосуванням біотехнологій. У описі "лікарські засоби" можуть називатись лікувальними препаратами та ліками. Лікарські засоби можуть бути у наступних лікарських формах: таблетки, порошок, капсули, драже, гранули, карамель, лікарський олівець, мазі, креми, паста, гелі, супозиторії, розчини, настоянки, суспензії, емульсії, краплі, сиропи, таблетки, мазь, екстракти, еліксири, відвари, мікстури, свічки, розчини та рідини для інгаляцій. Термін "вироби медичного призначення" стосується таких виробів, як бинти, пластири, тощо, в тому числі інструменти і прилади для надання першої медичної допомоги, який включає групу засобів для припинення кровотечі і накладання пов'язок при травмах, в тому числі стерильні та нестерильні перев'язочні засоби, а також засоби, що закривають ранову поверхню, гемостатичні засоби та джгут для припинення кровотечі. Найближчим аналогом та прототипом є відомий винахід "Спеціалізована аптечка невідкладної долікарської самодопомоги", [Патент України № 74540], де спеціалізована аптечка невідкладної долікарської самодопомоги виконана у вигляді футляра для розміщення у ньому лікувальних засобів, при цьому футляр виконано двошаровим, у порожнинах між шарами якого у комірках знаходиться набір лікувальних засобів для надання самодопомоги. Недоліком прототипу є те, що спеціалізована аптечка містить двошаровий футляр, а отже занадто складна у виготовлені. Задача, на вирішення якої направлено корисну модель, є створення простої у виготовлені аптечки, де у аптечці, для найшвидшого доступу до лікарських засобів, ліки були би розміщені на лицьовій стороні або на зворотній стороні аптечки, причому ліки могли би містити маркування, піктограми та малюнки з випуклістю для людей з вадами зору. Для того, щоб аптечку було найкраще видно у громадському місці, аптечку обладнано засобами для кріплення до поверхні, в тому числі вертикальної. Також аптечка обладнана засобами кріплення до тіла: браслетом, гнучким шнуром для шиї або кліпсами. Поставлена задача вирішується створенням корисної моделі (див. Фіг. 1, Фіг. 2), де одноразова аптечка (1) виготовлена з гнучкого листа, складається з щонайменше однієї стінки, де стінка містить лицьову сторону (2) та зворотну сторону (3), яка відрізняється тим, що містить засіб кріплення до поверхні та/або до одягу, та/або до тіла, а на лицьовій стороні (2) та/або на зворотній стороні (3) міститься щонайменше один лікарський засіб (4) та/або виріб медичного призначення. Нерідко трапляється, що людина непритомніє у багатолюдних місцях, при цьому багато людей, намагаючись їй допомогти, безпорадно шукають лікаря, викликають швидку допомогу, пропонують особисті ліки. Для того, щоб запобігти зволіканню при очікування лікаря, пропонується носити аптечку на руці або на шиї та встановлювати аптечку у громадських місцях - розміщувати в легко доступному і помітному місці, найкраще - на вертикальній поверхні, а також поблизу місць, де є велика кількість людей. Одноразова аптечка може містити наступні засоби кріплення до поверхні: клей (6) та/або петлі, та/або гачки, та/або постійні магніти, та/або отвори (7). Отвори (7) можуть бути будь-якої форми, в тому числі для підвішування аптечки у місці продажу на спеціальних гачках. Петлі або гачки можуть бути виготовлені з тканого матеріалу, сталі, міді, алюмінію, пластику тощо. Для кріплення до металевих поверхонь можуть застосовуватися постійні магніти: барієві і стронцієві ферити; магніти Альнико й полімерні постійні магніти, які виготовляються із суміші магнітного порошку і сполучної полімерної компоненти, наприклад гуми. Також аптечка може бути обладнана засобами кріплення до тіла або до одягу: наручним браслетом, гнучким шнуром для одягання на шию або кліпсами тощо. Клей (6) для кріплення аптечки до поверхні може бути знімним або стійким, тобто незнімним. Знімний клей - це клей, який прилипає до поверхні під впливом тиску. Для використання знімного клею не потрібні ні розчинник, ні вода, ні висока температура. Знімний клей може бути таким, щоб міг приклеюватись тимчасово та багато разів. Такими клеями можуть бути клеї, в основі яких містяться еластомери в поєднанні з клейкою речовиною, наприклад смолою або ефіром. Як еластомери можуть виступати: акрили, акрилати на основі органічних сполук, бутил-каучук, етиленвінілацетат з високим вмістом вінілацетату, вінілефірна смола, натуральний каучук, силіконова гума, співполімери стиролу, тощо. Незнімним клеєм (6) можуть бути клеї на основі розчину синтетичного зв'язуючого, що містить гідролізований 1 UA 99858 U 5 10 15 20 25 30 35 40 45 50 55 60 поліакрилонітрил у вигляді водного розчину та поліакриламід; клеї на основі декстрину, сечовини, фосфорильованого крохмалю і карбамідної смоли, тощо. При допомозі подібних клеїв можливо закріплювати аптечку до поверхонь, які містять дерев'яні, металеві, пластик, скло, гіпс, кераміку. Клей (6) може міститись під захисним покриттям: папером, тканиною, полімером тощо. Одноразова аптечка може бути одношаровою та/або багатошаровою, тобто містити декілька стінок з ліками, а також додатково містити кришку та/або клапан, та/або днище, та/або стінки, тобто мати вигляд коробочки у разі, коли необхідно розмістити декілька ліків або медичних виробів в тому числі габаритних: бинтів, джгутів, тощо. Лікарських засобів (4) або виробів медичного призначення у одноразовій аптечці може бути щонайменше один: адже для врятування людини необхідно лише один лікарський засіб; або декілька. Ліки або медичні вироби можуть міститись на стороні (2) та/або на стороні (3) за допомогою клею та/або бути пришитими; та/або міститись у кармані або у ємності; та/або знаходитись під полімерною оболонкою та/або у блістері та виготовлені з можливістю відокремлювання. Навколо або поряд з лікарським засобом (4) можуть бути місця послабленої міцності або перфорації (8), а лікарський засіб (4) може міститись на відривному елементі (9) та/або виготовлений з можливістю відривання. Цим досягається мета швидкого відокремлення ліків або виробів від аптечки. Одноразова аптечка може бути виготовлена з мікропористого волокнистого матеріалу та мати масу квадратного метра переважно від 120 г до 450 г. Це може бути матеріал з вмістом целюлози, який складається переважно з рослинних волокон, зв'язаних між собою силами поверхневого зчеплення, в якому можуть міститися проклеюючі речовини, мінеральні наповнювачі, хімічні і натуральні волокна, пігменти і барвники: папір, картон та інші матеріали на основі деревних волокон, а також з речовинами з більш грубими і жорсткими волокнами бурою деревною масою, напівцелюлозою, сульфатною целюлозою і макулатурою, соломою, тирсою, корою дерев, ганчір'ям, тканинами, коноплею, джутовими мішками, канатами і мотузкою. Для забезпечення вологостійкості, стійкості до механічних пошкоджень та більш привабливого вигляду, мікропористий волокнистий матеріал одноразової аптечки може містити покриття або основу з полімерів та/або металевої фольги та/або матеріалу з металевим напиленням або їх поєднань та/або композицій. Основа або покриття аптечки можуть бути виготовлені з полімерів, а саме: полікарбонату, полістиролу, поліпропілену, поліетилену, поліетилентерефталату; поліолефінів тощо. Одноразова аптечка може виготовлятись з тканини, наприклад віскозного полотна, ситцю, шовку, вовни, бавовни, а також з картону з покриттям з металевої фольги та/або матеріалу з металевим напиленням. Металева фольга може бути виготовлена з сталі, алюмінію, міді, золота, срібла, платини або сплавів на їх основі. Це може бути, наприклад картон з полімерним матеріалом, де полімерний матеріал містить металеве напилення у вакуумі або шар з тонкої металевої фольги товщиною від 0,5 мікрометрів. Одноразова аптечка може розповсюджуватись будь-яким способом через роздрібну торгівлю, а також бути частиною друкованого засобу масової інформації, наприклад журналу, книги, газети; та/або буклетного видання, наприклад буклетів, каталогів; та/або роздаткових матеріалів, наприклад флаєрів, листівок; та/або рекламних засобів, наприклад проспектів, постерів, брошур; та/або упаковки для продукції, наприклад медичного характеру, а також упаковки для продуктів харчування або продукції для догляду за тілом, тобто косметичного характеру; при цьому аптечка може бути приклеєна до поверхні вищевказаних друкованих видань за допомогою знімного клею та/або бути виконана з можливістю відокремлення. Одноразова аптечка може бути додатково обладнана звуковідтворюючими приладами та/або джерелами світла, наприклад п'єзовипромінювачами та іншими гучномовцями, а також ледліхтариками, тощо; та/або світлоповертаючими пристроями, та/або може бути пофарбована флуоресцентною фарбою. Цим досягається мета привертати якомога більше уваги до аптечки. Одноразова аптечка може бути виконана у вигляді різних геометричних та/або фантазійних фігур, та/або містити отвори, та/або вирізи різних форм, та/або віконце з прозорою плівкою; внутрішні та/або зовнішні ємності та/або кармани та/або розрізні елементи для утримання та/або кріплення будь-яких предметів, наприклад олівця, візиток, нотатника, паперу для запису, тощо. Одноразова аптечка може додатково містити текстурні знаки, що містять опуклість для людей з вадами зору; та/або маркування, та/або піктограми (10), та/або будь-які малюнки, та/або надписи, та/або елементи, які виконані наприклад у вигляді бонусів та/або сувенірів, та/або реклами, причому елементи можуть бути виконані відривними та/або містити перфорацію. Також одноразова аптечка може містити рекламну інформацію (11), наприклад ліків, виробників виробів медичного призначення, мережі аптек, тощо. Рекламна інформація 2 UA 99858 U 5 10 15 20 (11) може бути нанесена на поверхнях аптечки і мати засічки перфорацій на цих поверхнях, причому засічки перфорацій можуть міститись безпосередньо навколо рекламної інформації (11) або її фрагментів, а на частині аптечки, виділеною перфорацією, з зворотної сторони рекламної інформації може міститись клей. Одноразову аптечку можуть виготовляти на будь-якому поліграфічному виробництві із полімерного, паперового, картонного або іншого листа висіканням єдиним штампом або простим вирізанням плоского листа з подальшим приєднанням ліків. Фіг. 1. Зображення лицьової сторони аптечки. 1 - одноразова аптечка; 2 - лицьова сторона; 4 - лікарський засіб; 8 - перфорація; 9 - відривний елемент; 10 - піктограма; 11 - рекламна інформація. Фіг. 2. Зображення зворотної сторони аптечки. 3 - зворотна сторона; 4 - лікарський засіб; 6 - клей; 7 - отвір. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 60 1. Одноразова аптечка (1), яка виготовлена з гнучкого листа, складається з щонайменше однієї стінки, де стінка містить лицьову сторону (2) та зворотну сторону (3), яка відрізняється тим, що містить засіб кріплення до поверхні та/або до одягу, та/або до тіла, а на лицьовій стороні (2) та/або на зворотній стороні (3) міститься щонайменше один лікарський засіб (4) та/або виріб медичного призначення. 2. Одноразова аптечка за п. 1, яка відрізняється тим, що як засіб кріплення до поверхні використовуються клей (6) та/або петлі, та/або постійні магніти, та/або гачки, та/або отвори (7), а як засіб кріплення до одягу, та/або до тіла використовуються кліпси, та/або гнучкий шнур, та/або браслет. 3. Одноразова аптечка за пп. 1 і 2, яка відрізняється тим, що є одношаровою та/або багатошаровою; додатково містить кришку та/або клапан, та/або днище, та/або стінки. 4. Одноразова аптечка за пп. 1-3, яка відрізняється тим, що лікарський засіб (4) та/або виріб медичного призначення міститься на стороні (2) та/або на стороні (3) за допомогою клею та/або пришитий; та/або міститься у ємності або кармані; та/або знаходиться під полімерною оболонкою та/або у блістері та виготовлений з можливістю відокремлювання. 5. Одноразова аптечка за пп. 1-4, яка відрізняється тим, що навколо або поряд з лікарським засобом (4) та/або виробом медичного призначення є місця послабленої міцності або перфорації (8), причому лікарський засіб (4) та/або виріб медичного призначення міститься на відривному елементі (9) та/або виготовлений з можливістю відривання. 6. Одноразова аптечка за пп. 1-5, яка відрізняється тим, що виготовлена з мікропористого волокнистого матеріалу та/або полімерного матеріалу, та/або матеріалу з металевим напиленням, та/або з металевої фольги, та/або тканини або з композицій вищевказаних матеріалів. 7. Одноразова аптечка за пп. 1-6, яка відрізняється тим, що є частиною друкованого засобу масової інформації та/або буклетного видання, та/або роздаткових матеріалів, та/або рекламних засобів, та/або упаковки для продукції, наприклад медичного характеру та виконана з можливістю відокремлення. 8. Одноразова аптечка за пп. 1-7, яка відрізняється тим, що додатково обладнана звуковідтворюючими приладами та/або джерелами світла, та/або світлоповертаючими пристроями, та/або пофарбована флуоресцентною фарбою. 9. Одноразова аптечка за пп. 1-8, яка відрізняється тим, що виконана у вигляді різних геометричних та/або фантазійних фігур; та/або містить отвори, та/або вирізи різних форм, та/або віконце з прозорою плівкою; та/або містить внутрішні та/або зовнішні ємності та/або кармани та/або розрізні елементи для утримання та/або кріплення будь-яких предметів, наприклад олівця. 10. Одноразова аптечка за пп. 1-9, яка відрізняється тим, що додатково містить текстурні знаки, що містять опуклість та/або маркування, та/або піктограми (10), та/або будь-які малюнки, 3 UA 99858 U 5 та/або надписи, та/або елементи, які виконані наприклад у вигляді бонусів та/або сувенірів, та/або реклами, причому елементи виконані відривними та/або містять перфорацію. 11. Одноразова аптечка за пп. 1-10, яка відрізняється тим, що додатково містить рекламну інформацію (11). 12. Одноразова аптечка за п. 11, яка відрізняється тим, що рекламна інформація (11) нанесена на поверхнях аптечки і має засічки перфорацій на цих поверхнях, причому засічки перфорацій містяться безпосередньо навколо рекламної інформації (11) або її фрагментів. 13. Одноразова аптечка за пп. 11-12, яка відрізняється тим, що на частині аптечки виділеною перфорацією, з зворотної сторони рекламної інформації (11), міститься клей. 4 UA 99858 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
