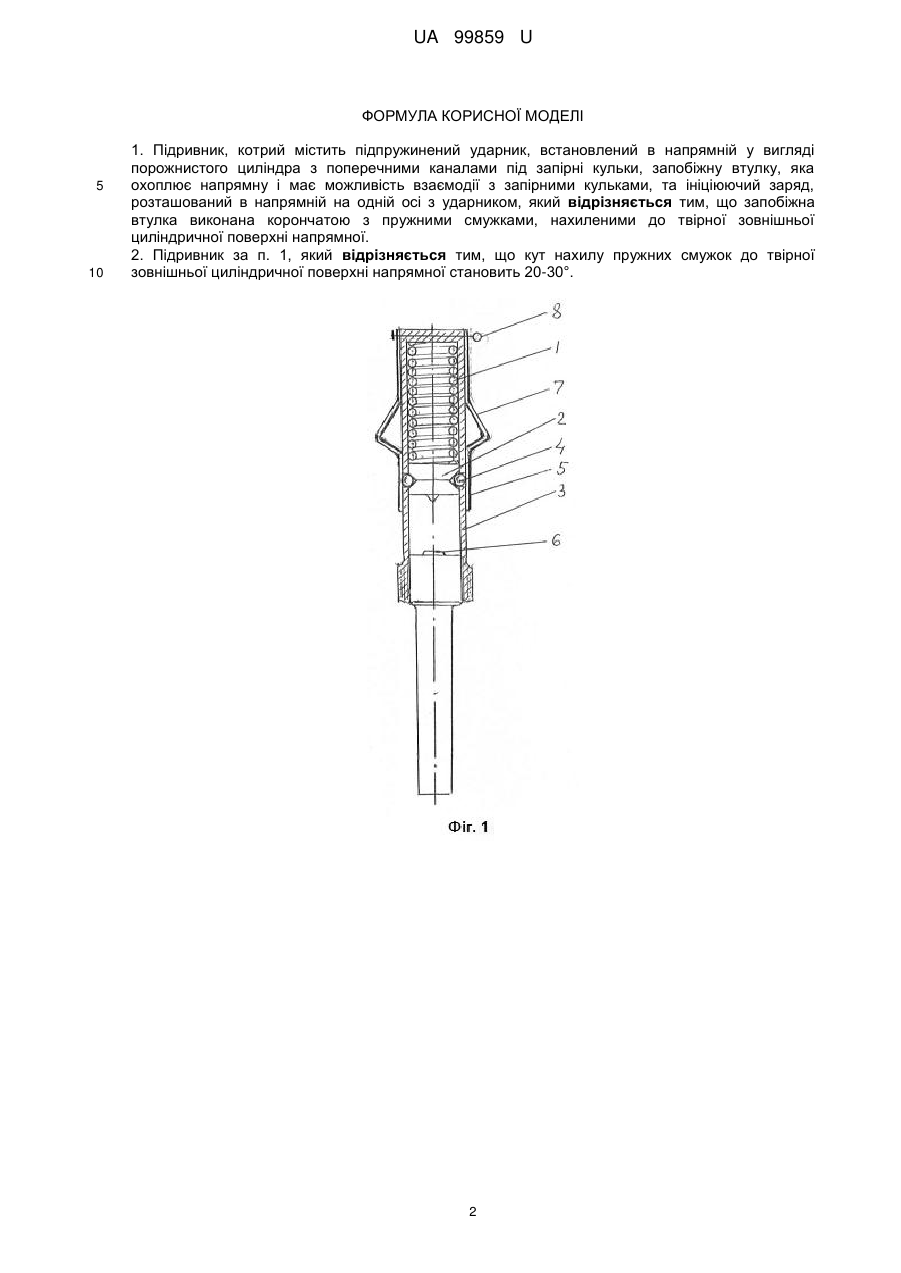

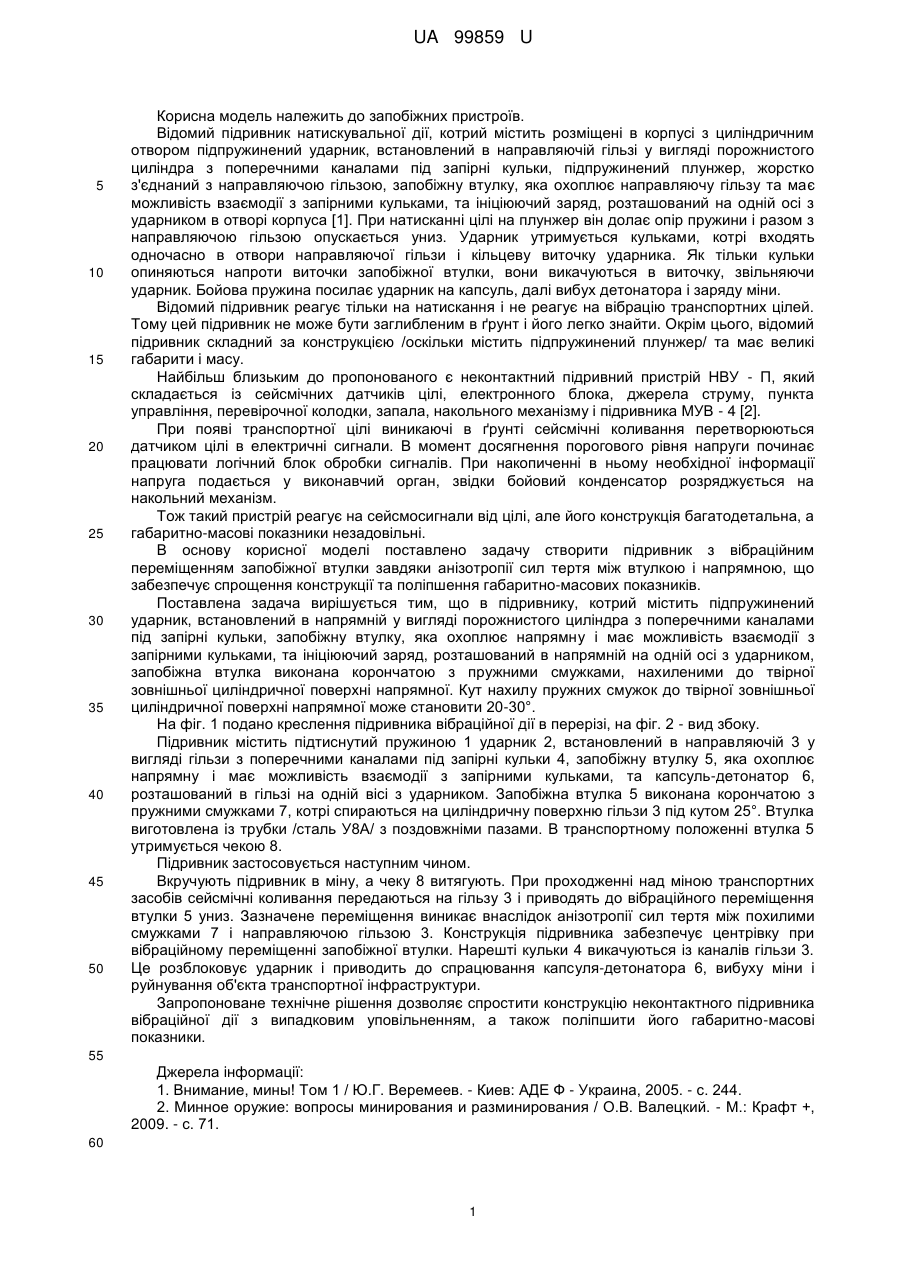

Реферат: UA 99859 U UA 99859 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до запобіжних пристроїв. Відомий підривник натискувальної дії, котрий містить розміщені в корпусі з циліндричним отвором підпружинений ударник, встановлений в направляючій гільзі у вигляді порожнистого циліндра з поперечними каналами під запірні кульки, підпружинений плунжер, жорстко з'єднаний з направляючою гільзою, запобіжну втулку, яка охоплює направляючу гільзу та має можливість взаємодії з запірними кульками, та ініціюючий заряд, розташований на одній осі з ударником в отворі корпуса [1]. При натисканні цілі на плунжер він долає опір пружини і разом з направляючою гільзою опускається униз. Ударник утримується кульками, котрі входять одночасно в отвори направляючої гільзи і кільцеву виточку ударника. Як тільки кульки опиняються напроти виточки запобіжної втулки, вони викачуються в виточку, звільняючи ударник. Бойова пружина посилає ударник на капсуль, далі вибух детонатора і заряду міни. Відомий підривник реагує тільки на натискання і не реагує на вібрацію транспортних цілей. Тому цей підривник не може бути заглибленим в ґрунт і його легко знайти. Окрім цього, відомий підривник складний за конструкцією /оскільки містить підпружинений плунжер/ та має великі габарити і масу. Найбільш близьким до пропонованого є неконтактний підривний пристрій НВУ - П, який складається із сейсмічних датчиків цілі, електронного блока, джерела струму, пункта управління, перевірочної колодки, запала, накольного механізму і підривника МУВ - 4 [2]. При появі транспортної цілі виникаючі в ґрунті сейсмічні коливання перетворюються датчиком цілі в електричні сигнали. В момент досягнення порогового рівня напруги починає працювати логічний блок обробки сигналів. При накопиченні в ньому необхідної інформації напруга подається у виконавчий орган, звідки бойовий конденсатор розряджується на накольний механізм. Тож такий пристрій реагує на сейсмосигнали від цілі, але його конструкція багатодетальна, а габаритно-масові показники незадовільні. В основу корисної моделі поставлено задачу створити підривник з вібраційним переміщенням запобіжної втулки завдяки анізотропії сил тертя між втулкою і напрямною, що забезпечує спрощення конструкції та поліпшення габаритно-масових показників. Поставлена задача вирішується тим, що в підривнику, котрий містить підпружинений ударник, встановлений в напрямній у вигляді порожнистого циліндра з поперечними каналами під запірні кульки, запобіжну втулку, яка охоплює напрямну і має можливість взаємодії з запірними кульками, та ініціюючий заряд, розташований в напрямній на одній осі з ударником, запобіжна втулка виконана корончатою з пружними смужками, нахиленими до твірної зовнішньої циліндричної поверхні напрямної. Кут нахилу пружних смужок до твірної зовнішньої циліндричної поверхні напрямної може становити 20-30°. На фіг. 1 подано креслення підривника вібраційної дії в перерізі, на фіг. 2 - вид збоку. Підривник містить підтиснутий пружиною 1 ударник 2, встановлений в направляючій 3 у вигляді гільзи з поперечними каналами під запірні кульки 4, запобіжну втулку 5, яка охоплює напрямну і має можливість взаємодії з запірними кульками, та капсуль-детонатор 6, розташований в гільзі на одній вісі з ударником. Запобіжна втулка 5 виконана корончатою з пружними смужками 7, котрі спираються на циліндричну поверхню гільзи 3 під кутом 25°. Втулка виготовлена із трубки /сталь У8А/ з поздовжніми пазами. В транспортному положенні втулка 5 утримується чекою 8. Підривник застосовується наступним чином. Вкручують підривник в міну, а чеку 8 витягують. При проходженні над міною транспортних засобів сейсмічні коливання передаються на гільзу 3 і приводять до вібраційного переміщення втулки 5 униз. Зазначене переміщення виникає внаслідок анізотропії сил тертя між похилими смужками 7 і направляючою гільзою 3. Конструкція підривника забезпечує центрівку при вібраційному переміщенні запобіжної втулки. Нарешті кульки 4 викачуються із каналів гільзи 3. Це розблоковує ударник і приводить до спрацювання капсуля-детонатора 6, вибуху міни і руйнування об'єкта транспортної інфраструктури. Запропоноване технічне рішення дозволяє спростити конструкцію неконтактного підривника вібраційної дії з випадковим уповільненням, а також поліпшити його габаритно-масові показники. 55 Джерела інформації: 1. Внимание, мины! Том 1 / Ю.Г. Веремеев. - Киев: АДЕ Ф - Украина, 2005. - с. 244. 2. Минное оружие: вопросы минирования и разминирования / О.В. Валецкий. - М.: Крафт +, 2009. - с. 71. 60 1 UA 99859 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Підривник, котрий містить підпружинений ударник, встановлений в напрямній у вигляді порожнистого циліндра з поперечними каналами під запірні кульки, запобіжну втулку, яка охоплює напрямну і має можливість взаємодії з запірними кульками, та ініціюючий заряд, розташований в напрямній на одній осі з ударником, який відрізняється тим, що запобіжна втулка виконана корончатою з пружними смужками, нахиленими до твірної зовнішньої циліндричної поверхні напрямної. 2. Підривник за п. 1, який відрізняється тим, що кут нахилу пружних смужок до твірної зовнішньої циліндричної поверхні напрямної становить 20-30°. 2 UA 99859 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
