Картоновий піддон

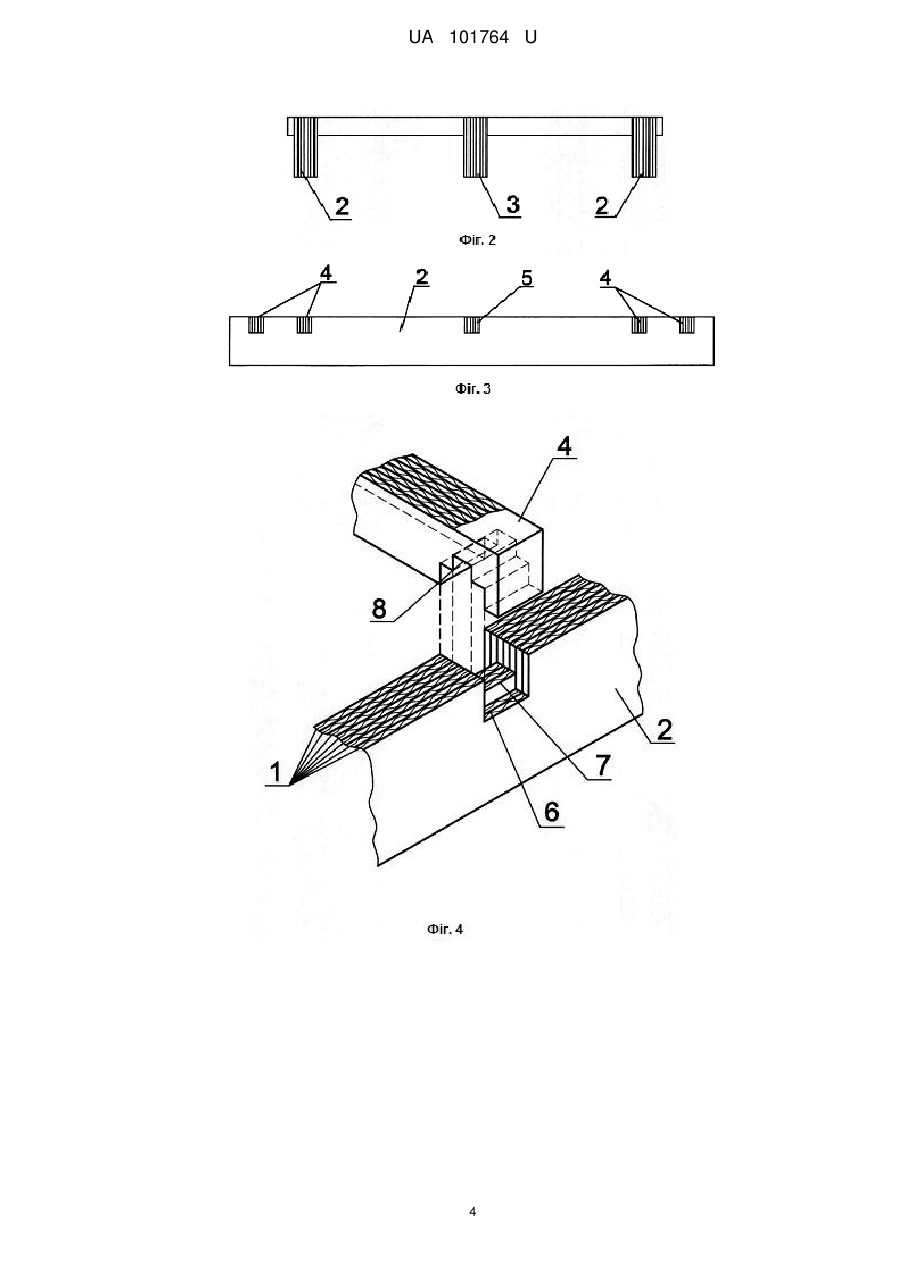

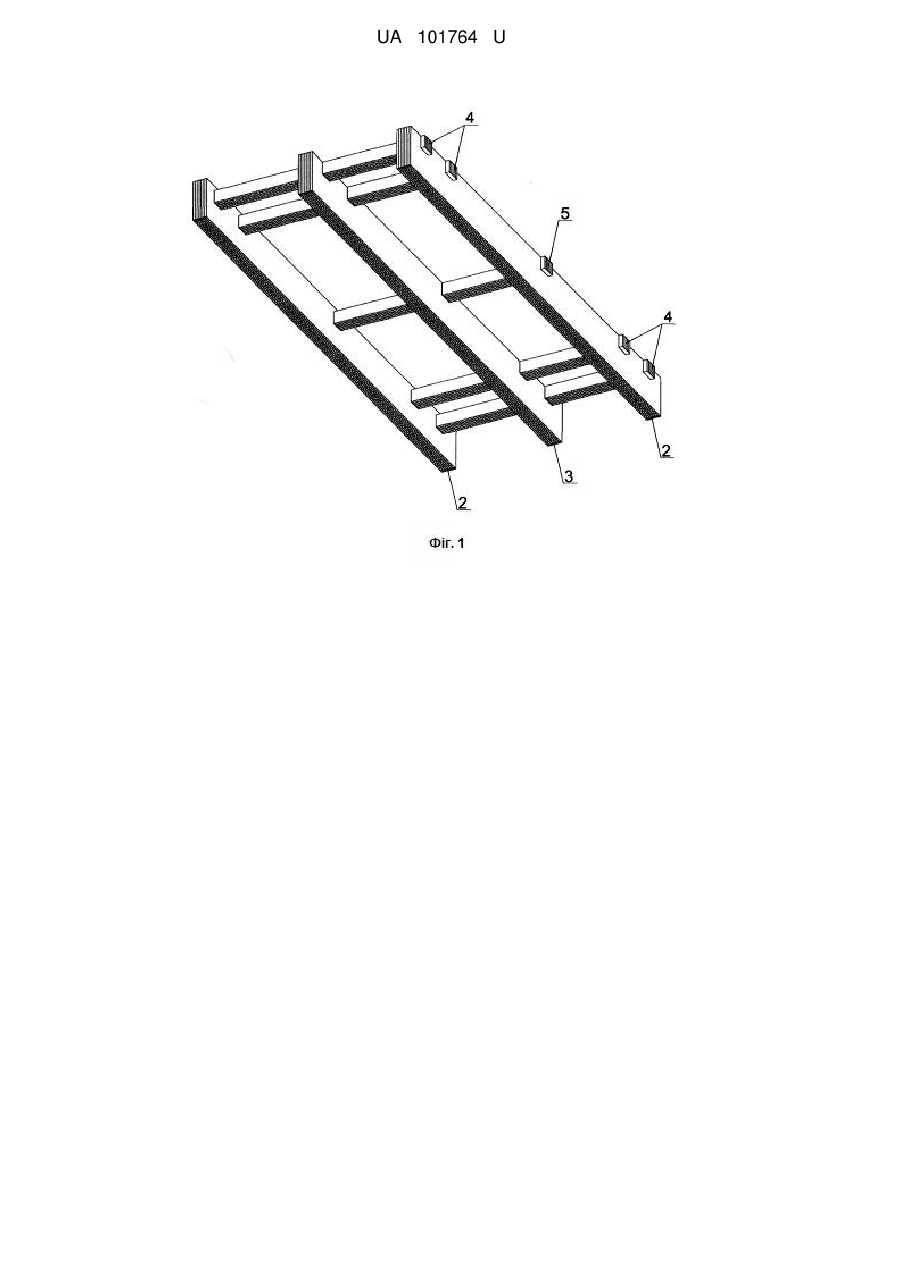

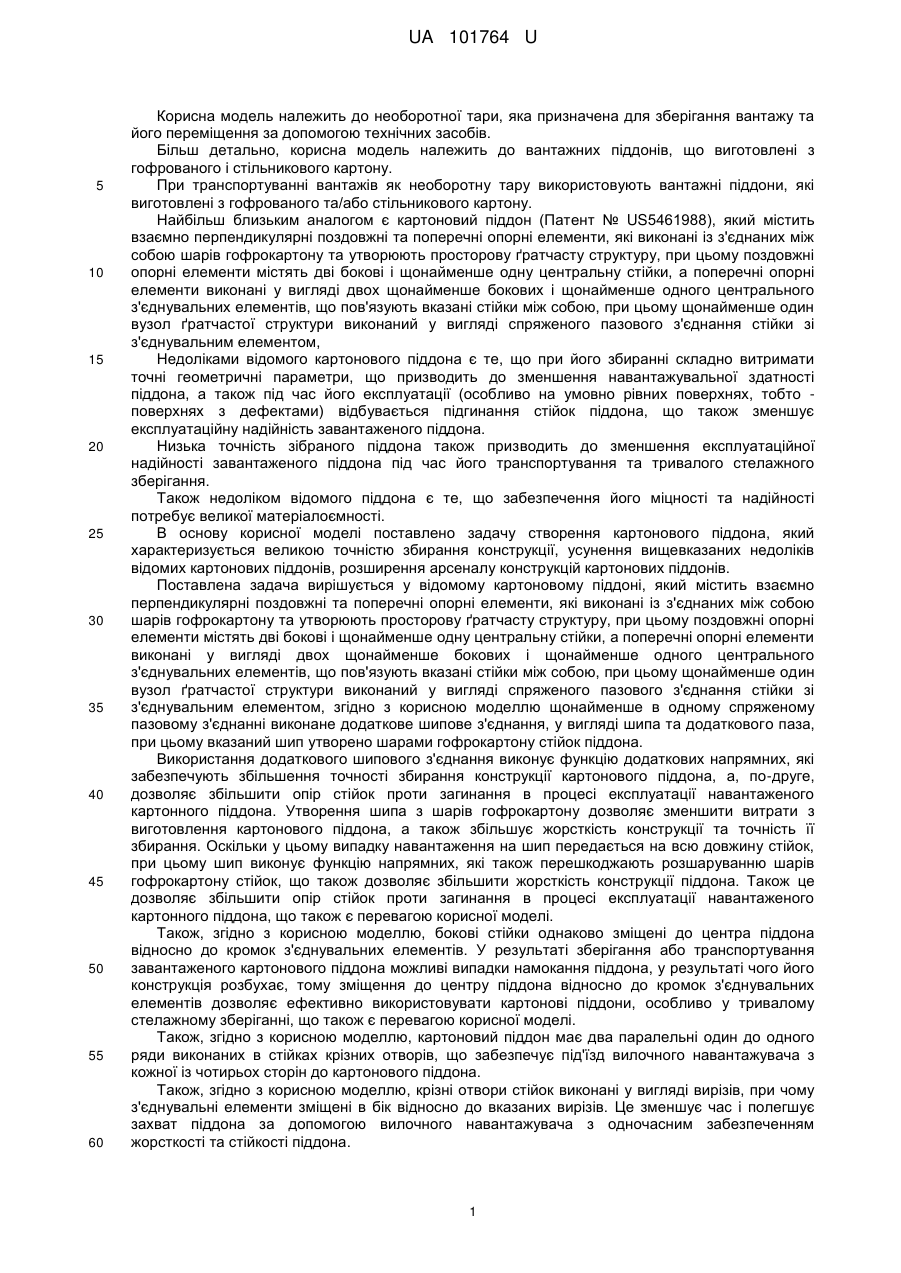

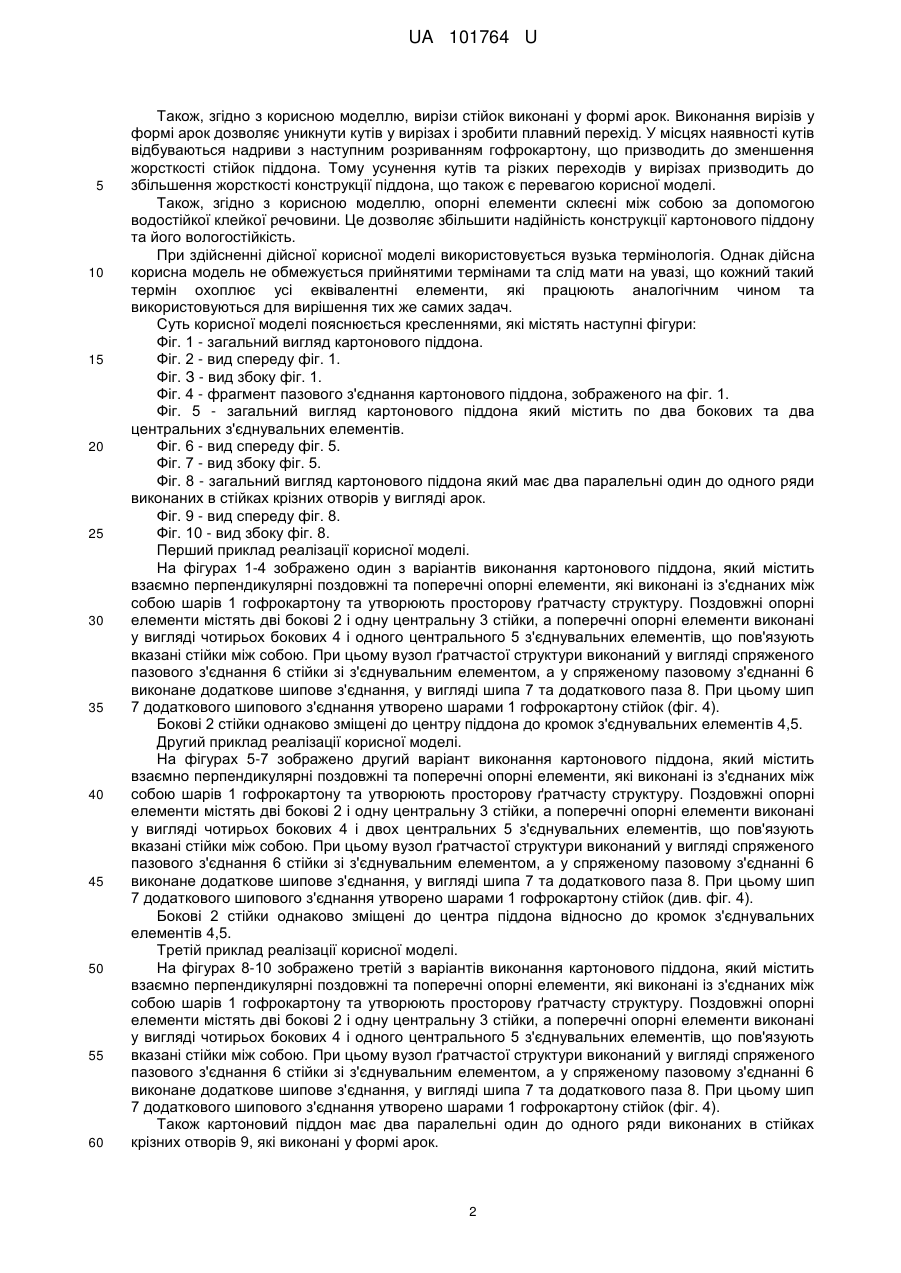

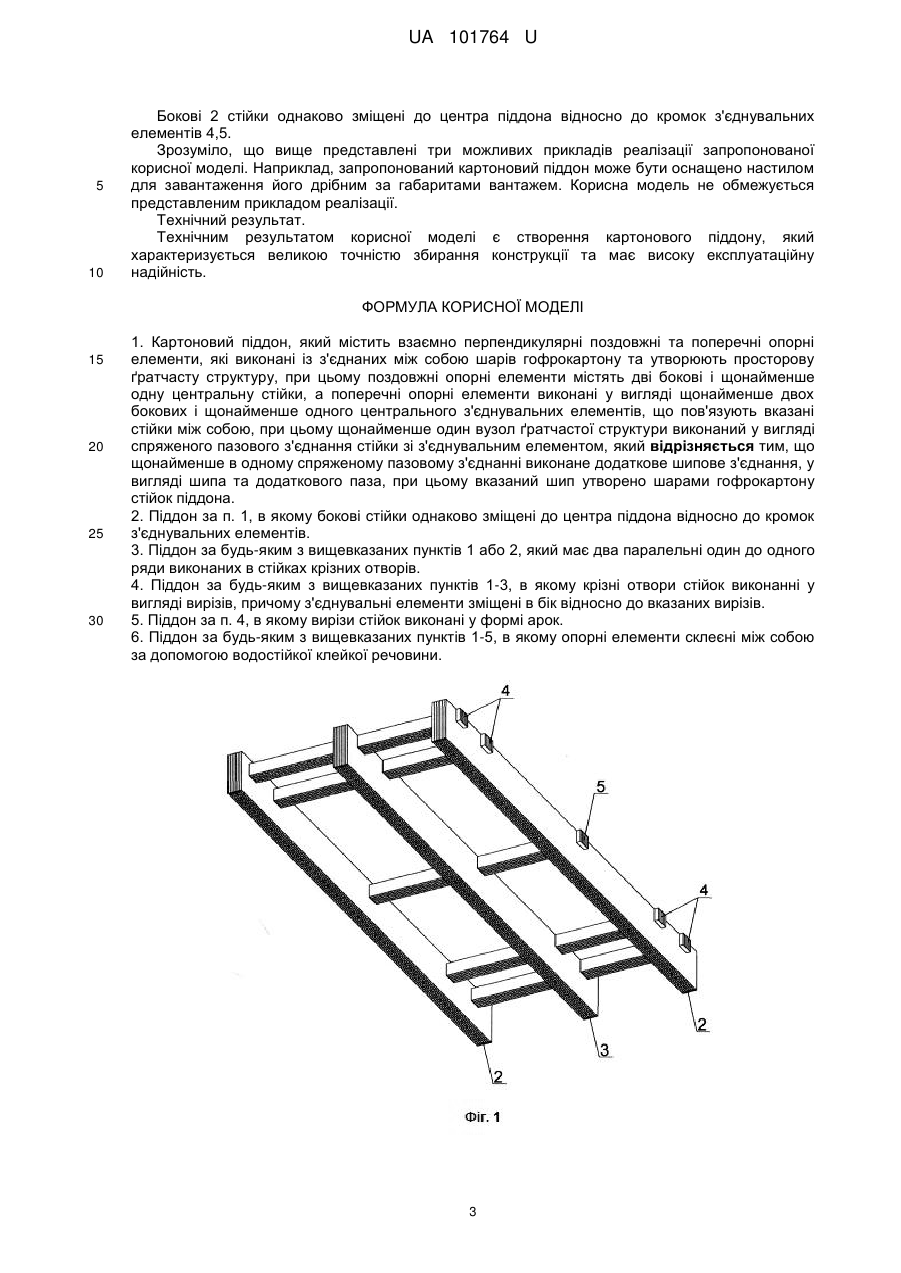

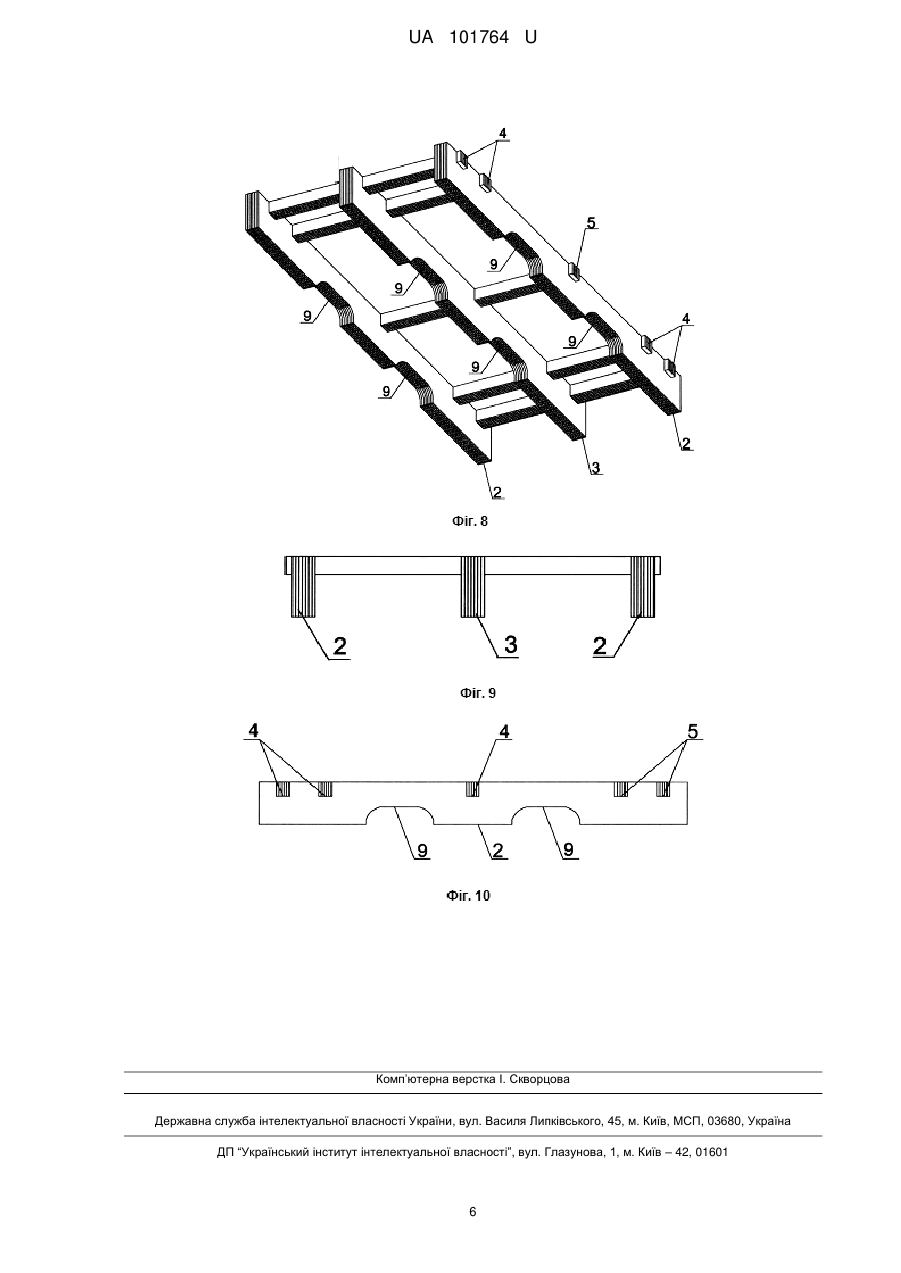

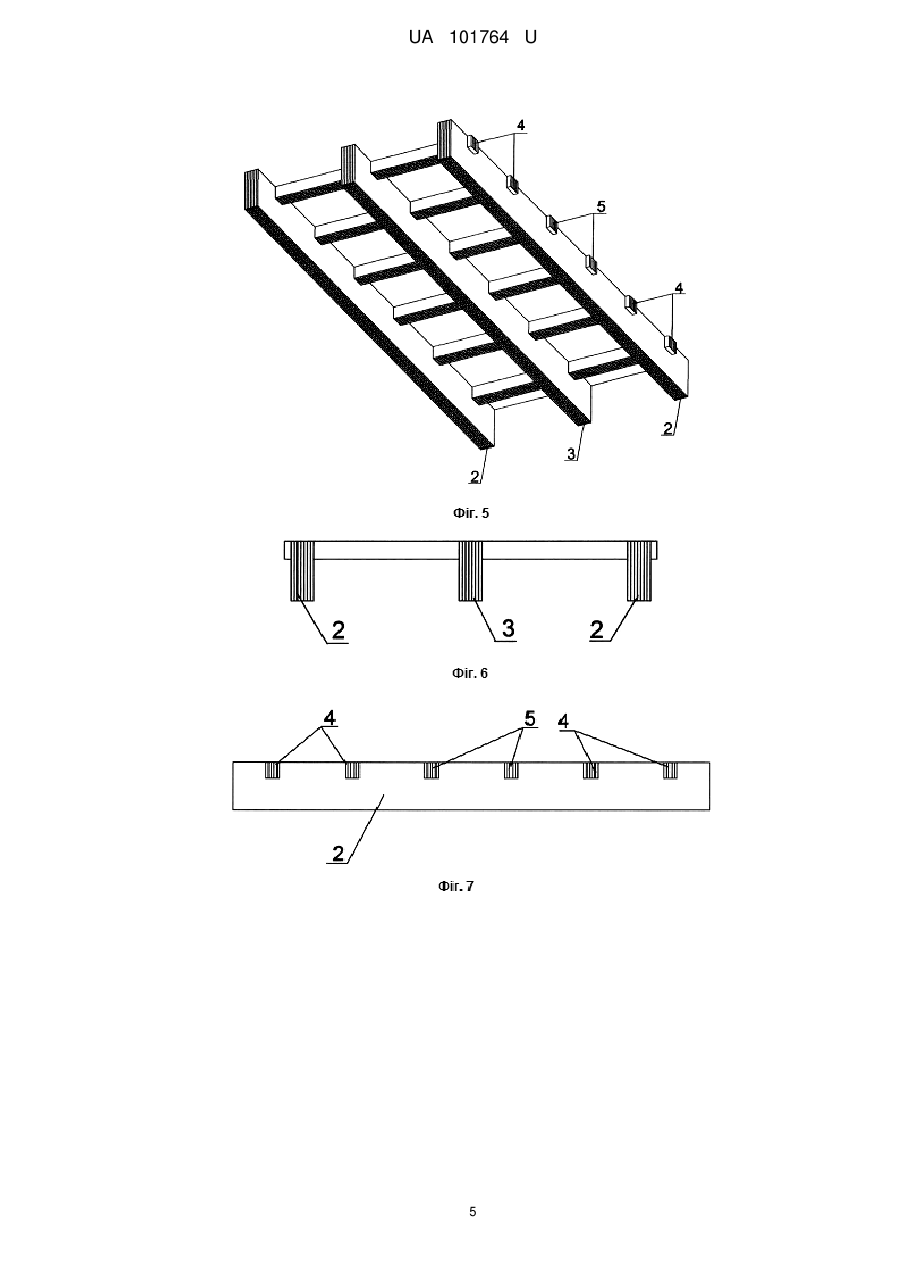

Реферат: Картоновий піддон містить взаємно перпендикулярні поздовжні та поперечні опорні елементи, які виконані із з'єднаних між собою шарів гофрокартону та утворюють просторову ґратчасту структуру, при цьому поздовжні опорні елементи містять дві бокові і щонайменше одну центральну стійки, а поперечні опорні елементи виконані у вигляді щонайменше двох бокових і щонайменше одного центрального з'єднувальних елементів, що пов'язують вказані стійки між собою, при цьому щонайменше один вузол ґратчастої структури виконаний у вигляді спряженого пазового з'єднання стійки зі з'єднувальним елементом. Щонайменше в одному спряженому пазовому з'єднанні виконане додаткове шипове з'єднання, у вигляді шипа та додаткового паза, при цьому вказаний шип утворено шарами гофрокартону стійок піддона. UA 101764 U (12) UA 101764 U UA 101764 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до необоротної тари, яка призначена для зберігання вантажу та його переміщення за допомогою технічних засобів. Більш детально, корисна модель належить до вантажних піддонів, що виготовлені з гофрованого і стільникового картону. При транспортуванні вантажів як необоротну тару використовують вантажні піддони, які виготовлені з гофрованого та/або стільникового картону. Найбільш близьким аналогом є картоновий піддон (Патент № US5461988), який містить взаємно перпендикулярні поздовжні та поперечні опорні елементи, які виконані із з'єднаних між собою шарів гофрокартону та утворюють просторову ґратчасту структуру, при цьому поздовжні опорні елементи містять дві бокові і щонайменше одну центральну стійки, а поперечні опорні елементи виконані у вигляді двох щонайменше бокових і щонайменше одного центрального з'єднувальних елементів, що пов'язують вказані стійки між собою, при цьому щонайменше один вузол ґратчастої структури виконаний у вигляді спряженого пазового з'єднання стійки зі з'єднувальним елементом, Недоліками відомого картонового піддона є те, що при його збиранні складно витримати точні геометричні параметри, що призводить до зменшення навантажувальної здатності піддона, а також під час його експлуатації (особливо на умовно рівних поверхнях, тобто поверхнях з дефектами) відбувається підгинання стійок піддона, що також зменшує експлуатаційну надійність завантаженого піддона. Низька точність зібраного піддона також призводить до зменшення експлуатаційної надійності завантаженого піддона під час його транспортування та тривалого стелажного зберігання. Також недоліком відомого піддона є те, що забезпечення його міцності та надійності потребує великої матеріалоємності. В основу корисної моделі поставлено задачу створення картонового піддона, який характеризується великою точністю збирання конструкції, усунення вищевказаних недоліків відомих картонових піддонів, розширення арсеналу конструкцій картонових піддонів. Поставлена задача вирішується у відомому картоновому піддоні, який містить взаємно перпендикулярні поздовжні та поперечні опорні елементи, які виконані із з'єднаних між собою шарів гофрокартону та утворюють просторову ґратчасту структуру, при цьому поздовжні опорні елементи містять дві бокові і щонайменше одну центральну стійки, а поперечні опорні елементи виконані у вигляді двох щонайменше бокових і щонайменше одного центрального з'єднувальних елементів, що пов'язують вказані стійки між собою, при цьому щонайменше один вузол ґратчастої структури виконаний у вигляді спряженого пазового з'єднання стійки зі з'єднувальним елементом, згідно з корисною моделлю щонайменше в одному спряженому пазовому з'єднанні виконане додаткове шипове з'єднання, у вигляді шипа та додаткового паза, при цьому вказаний шип утворено шарами гофрокартону стійок піддона. Використання додаткового шипового з'єднання виконує функцію додаткових напрямних, які забезпечують збільшення точності збирання конструкції картонового піддона, а, по-друге, дозволяє збільшити опір стійок проти загинання в процесі експлуатації навантаженого картонного піддона. Утворення шипа з шарів гофрокартону дозволяє зменшити витрати з виготовлення картонового піддона, а також збільшує жорсткість конструкції та точність її збирання. Оскільки у цьому випадку навантаження на шип передається на всю довжину стійок, при цьому шип виконує функцію напрямних, які також перешкоджають розшаруванню шарів гофрокартону стійок, що також дозволяє збільшити жорсткість конструкції піддона. Також це дозволяє збільшити опір стійок проти загинання в процесі експлуатації навантаженого картонного піддона, що також є перевагою корисної моделі. Також, згідно з корисною моделлю, бокові стійки однаково зміщені до центра піддона відносно до кромок з'єднувальних елементів. У результаті зберігання або транспортування завантаженого картонового піддона можливі випадки намокання піддона, у результаті чого його конструкція розбухає, тому зміщення до центру піддона відносно до кромок з'єднувальних елементів дозволяє ефективно використовувати картонові піддони, особливо у тривалому стелажному зберіганні, що також є перевагою корисної моделі. Також, згідно з корисною моделлю, картоновий піддон має два паралельні один до одного ряди виконаних в стійках крізних отворів, що забезпечує під'їзд вилочного навантажувача з кожної із чотирьох сторін до картонового піддона. Також, згідно з корисною моделлю, крізні отвори стійок виконані у вигляді вирізів, при чому з'єднувальні елементи зміщені в бік відносно до вказаних вирізів. Це зменшує час і полегшує захват піддона за допомогою вилочного навантажувача з одночасним забезпеченням жорсткості та стійкості піддона. 1 UA 101764 U 5 10 15 20 25 30 35 40 45 50 55 60 Також, згідно з корисною моделлю, вирізи стійок виконані у формі арок. Виконання вирізів у формі арок дозволяє уникнути кутів у вирізах і зробити плавний перехід. У місцях наявності кутів відбуваються надриви з наступним розриванням гофрокартону, що призводить до зменшення жорсткості стійок піддона. Тому усунення кутів та різких переходів у вирізах призводить до збільшення жорсткості конструкції піддона, що також є перевагою корисної моделі. Також, згідно з корисною моделлю, опорні елементи склеєні між собою за допомогою водостійкої клейкої речовини. Це дозволяє збільшити надійність конструкції картонового піддону та його вологостійкість. При здійсненні дійсної корисної моделі використовується вузька термінологія. Однак дійсна корисна модель не обмежується прийнятими термінами та слід мати на увазі, що кожний такий термін охоплює усі еквівалентні елементи, які працюють аналогічним чином та використовуються для вирішення тих же самих задач. Суть корисної моделі пояснюється кресленнями, які містять наступні фігури: Фіг. 1 - загальний вигляд картонового піддона. Фіг. 2 - вид спереду фіг. 1. Фіг. З - вид збоку фіг. 1. Фіг. 4 - фрагмент пазового з'єднання картонового піддона, зображеного на фіг. 1. Фіг. 5 - загальний вигляд картонового піддона який містить по два бокових та два центральних з'єднувальних елементів. Фіг. 6 - вид спереду фіг. 5. Фіг. 7 - вид збоку фіг. 5. Фіг. 8 - загальний вигляд картонового піддона який має два паралельні один до одного ряди виконаних в стійках крізних отворів у вигляді арок. Фіг. 9 - вид спереду фіг. 8. Фіг. 10 - вид збоку фіг. 8. Перший приклад реалізації корисної моделі. На фігурах 1-4 зображено один з варіантів виконання картонового піддона, який містить взаємно перпендикулярні поздовжні та поперечні опорні елементи, які виконані із з'єднаних між собою шарів 1 гофрокартону та утворюють просторову ґратчасту структуру. Поздовжні опорні елементи містять дві бокові 2 і одну центральну 3 стійки, а поперечні опорні елементи виконані у вигляді чотирьох бокових 4 і одного центрального 5 з'єднувальних елементів, що пов'язують вказані стійки між собою. При цьому вузол ґратчастої структури виконаний у вигляді спряженого пазового з'єднання 6 стійки зі з'єднувальним елементом, а у спряженому пазовому з'єднанні 6 виконане додаткове шипове з'єднання, у вигляді шипа 7 та додаткового паза 8. При цьому шип 7 додаткового шипового з'єднання утворено шарами 1 гофрокартону стійок (фіг. 4). Бокові 2 стійки однаково зміщені до центру піддона до кромок з'єднувальних елементів 4,5. Другий приклад реалізації корисної моделі. На фігурах 5-7 зображено другий варіант виконання картонового піддона, який містить взаємно перпендикулярні поздовжні та поперечні опорні елементи, які виконані із з'єднаних між собою шарів 1 гофрокартону та утворюють просторову ґратчасту структуру. Поздовжні опорні елементи містять дві бокові 2 і одну центральну 3 стійки, а поперечні опорні елементи виконані у вигляді чотирьох бокових 4 і двох центральних 5 з'єднувальних елементів, що пов'язують вказані стійки між собою. При цьому вузол ґратчастої структури виконаний у вигляді спряженого пазового з'єднання 6 стійки зі з'єднувальним елементом, а у спряженому пазовому з'єднанні 6 виконане додаткове шипове з'єднання, у вигляді шипа 7 та додаткового паза 8. При цьому шип 7 додаткового шипового з'єднання утворено шарами 1 гофрокартону стійок (див. фіг. 4). Бокові 2 стійки однаково зміщені до центра піддона відносно до кромок з'єднувальних елементів 4,5. Третій приклад реалізації корисної моделі. На фігурах 8-10 зображено третій з варіантів виконання картонового піддона, який містить взаємно перпендикулярні поздовжні та поперечні опорні елементи, які виконані із з'єднаних між собою шарів 1 гофрокартону та утворюють просторову ґратчасту структуру. Поздовжні опорні елементи містять дві бокові 2 і одну центральну 3 стійки, а поперечні опорні елементи виконані у вигляді чотирьох бокових 4 і одного центрального 5 з'єднувальних елементів, що пов'язують вказані стійки між собою. При цьому вузол ґратчастої структури виконаний у вигляді спряженого пазового з'єднання 6 стійки зі з'єднувальним елементом, а у спряженому пазовому з'єднанні 6 виконане додаткове шипове з'єднання, у вигляді шипа 7 та додаткового паза 8. При цьому шип 7 додаткового шипового з'єднання утворено шарами 1 гофрокартону стійок (фіг. 4). Також картоновий піддон має два паралельні один до одного ряди виконаних в стійках крізних отворів 9, які виконані у формі арок. 2 UA 101764 U 5 10 Бокові 2 стійки однаково зміщені до центра піддона відносно до кромок з'єднувальних елементів 4,5. Зрозуміло, що вище представлені три можливих прикладів реалізації запропонованої корисної моделі. Наприклад, запропонований картоновий піддон може бути оснащено настилом для завантаження його дрібним за габаритами вантажем. Корисна модель не обмежується представленим прикладом реалізації. Технічний результат. Технічним результатом корисної моделі є створення картонового піддону, який характеризується великою точністю збирання конструкції та має високу експлуатаційну надійність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Картоновий піддон, який містить взаємно перпендикулярні поздовжні та поперечні опорні елементи, які виконані із з'єднаних між собою шарів гофрокартону та утворюють просторову ґратчасту структуру, при цьому поздовжні опорні елементи містять дві бокові і щонайменше одну центральну стійки, а поперечні опорні елементи виконані у вигляді щонайменше двох бокових і щонайменше одного центрального з'єднувальних елементів, що пов'язують вказані стійки між собою, при цьому щонайменше один вузол ґратчастої структури виконаний у вигляді спряженого пазового з'єднання стійки зі з'єднувальним елементом, який відрізняється тим, що щонайменше в одному спряженому пазовому з'єднанні виконане додаткове шипове з'єднання, у вигляді шипа та додаткового паза, при цьому вказаний шип утворено шарами гофрокартону стійок піддона. 2. Піддон за п. 1, в якому бокові стійки однаково зміщені до центра піддона відносно до кромок з'єднувальних елементів. 3. Піддон за будь-яким з вищевказаних пунктів 1 або 2, який має два паралельні один до одного ряди виконаних в стійках крізних отворів. 4. Піддон за будь-яким з вищевказаних пунктів 1-3, в якому крізні отвори стійок виконанні у вигляді вирізів, причому з'єднувальні елементи зміщені в бік відносно до вказаних вирізів. 5. Піддон за п. 4, в якому вирізи стійок виконані у формі арок. 6. Піддон за будь-яким з вищевказаних пунктів 1-5, в якому опорні елементи склеєні між собою за допомогою водостійкої клейкої речовини. 3 UA 101764 U 4 UA 101764 U 5 UA 101764 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
