Стельова система з освітленням

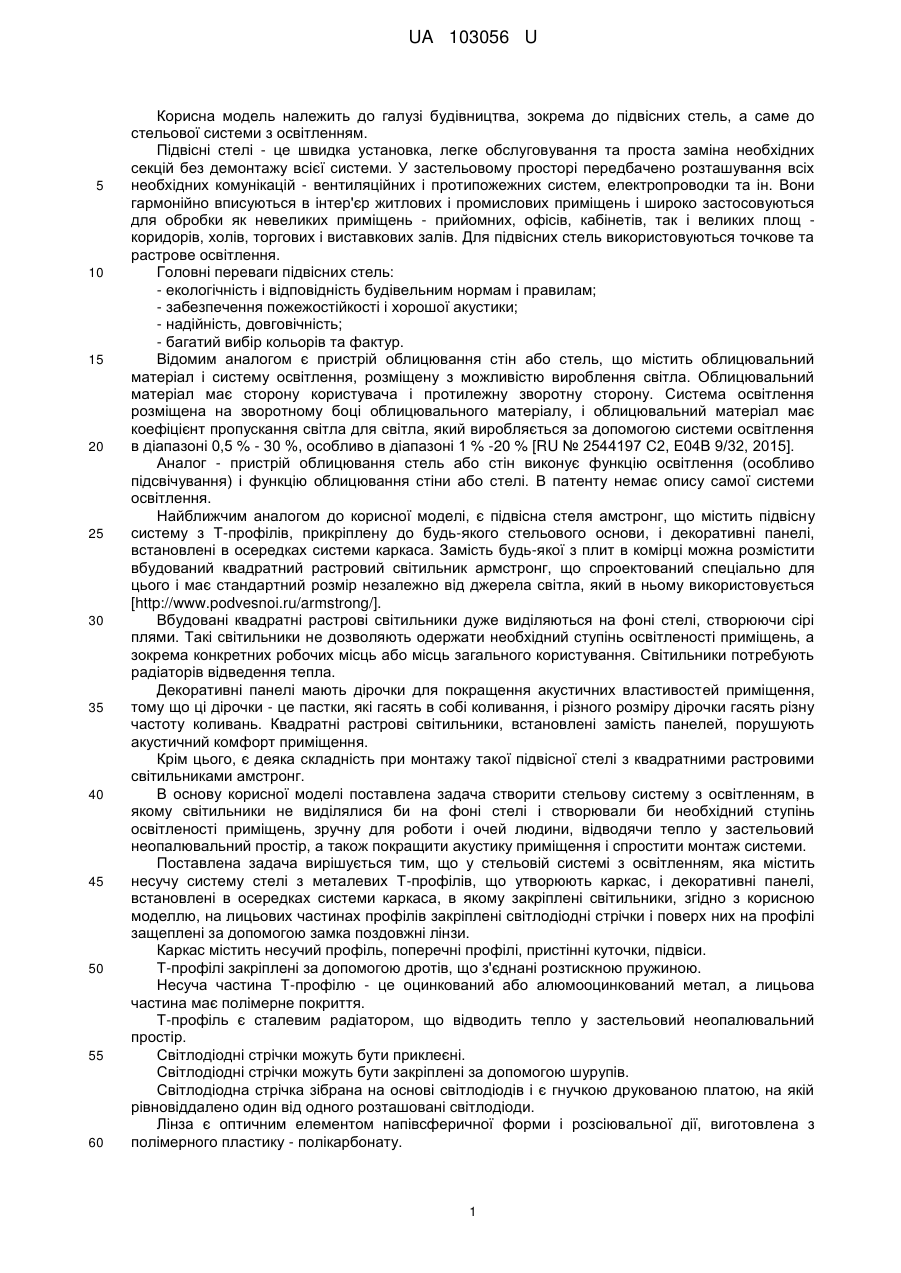

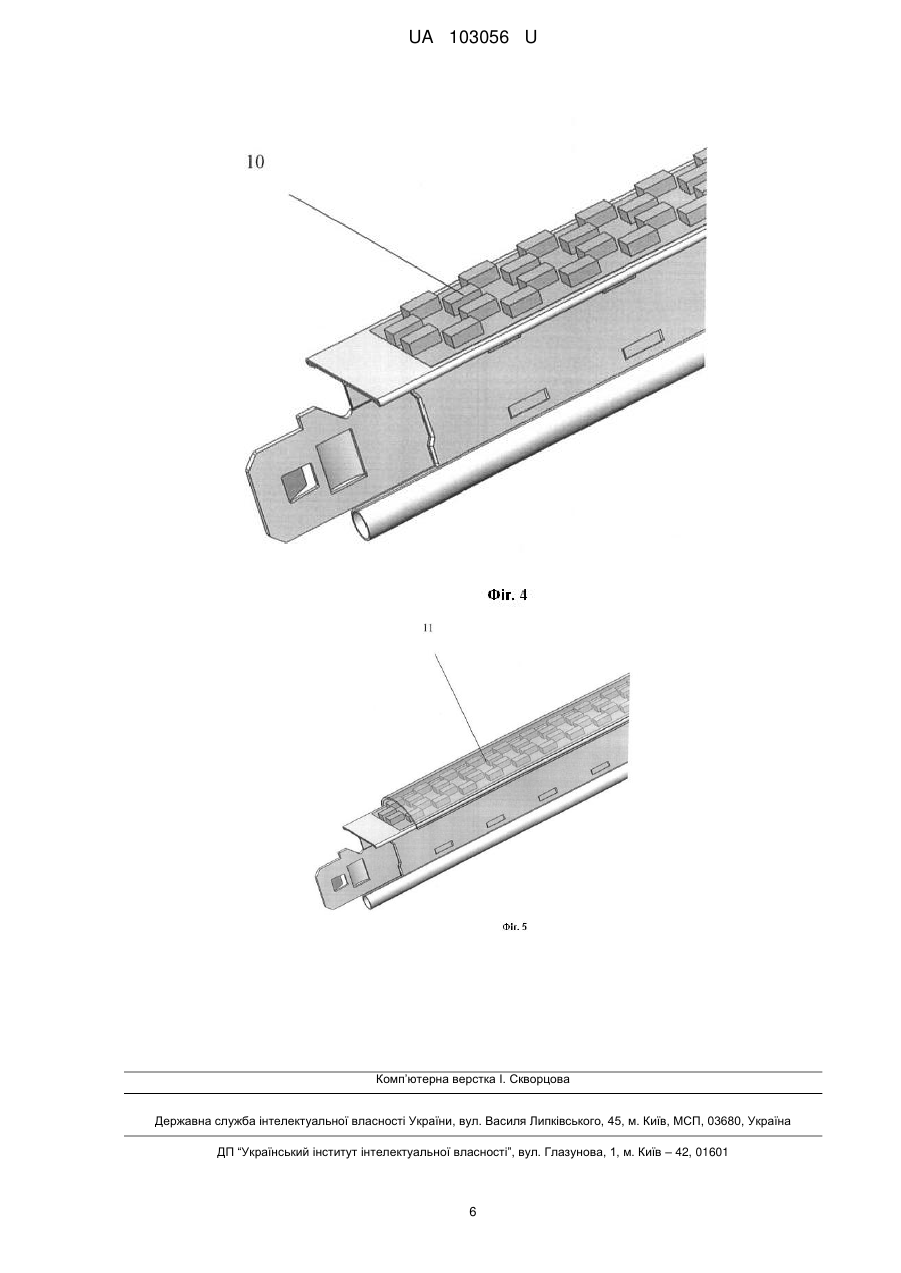

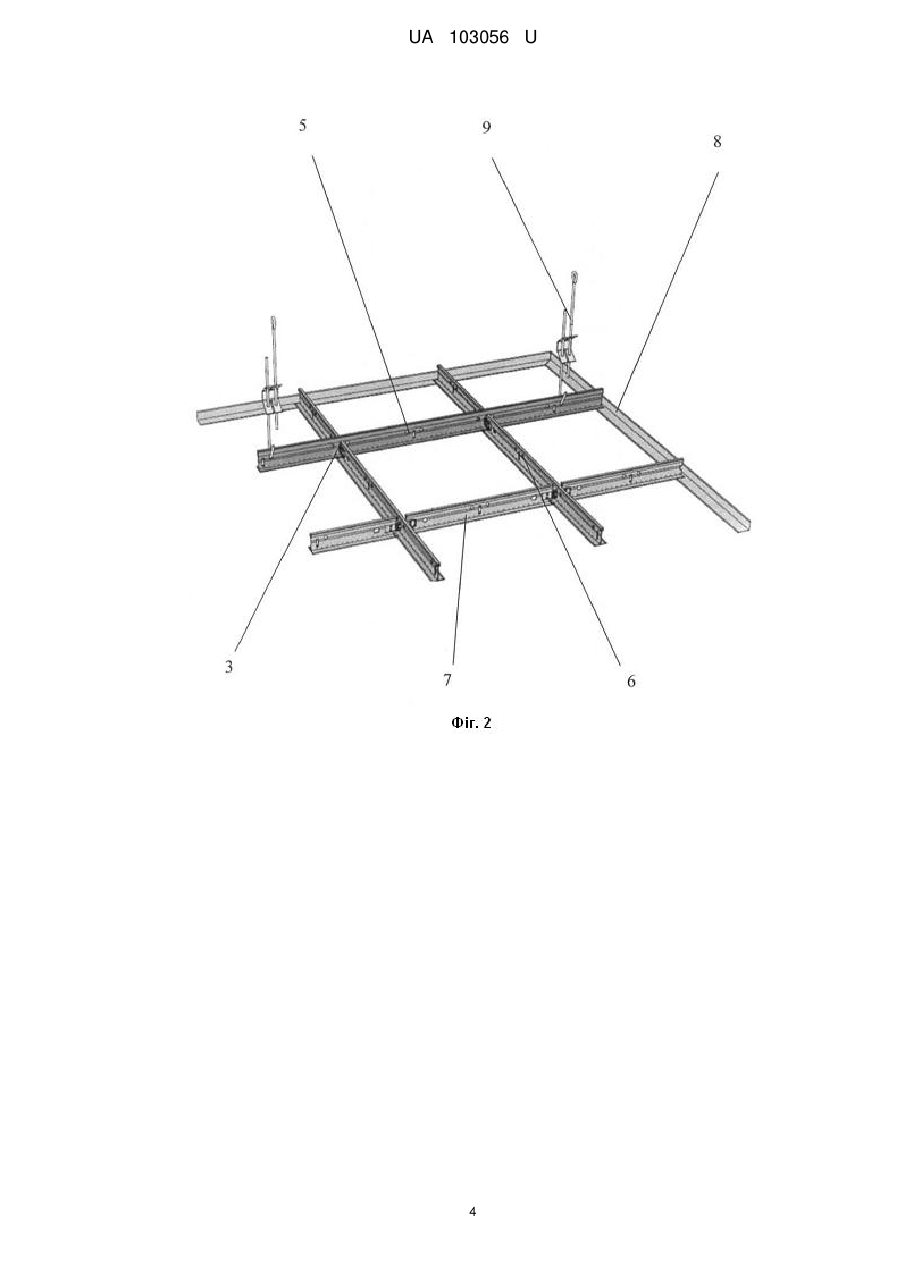

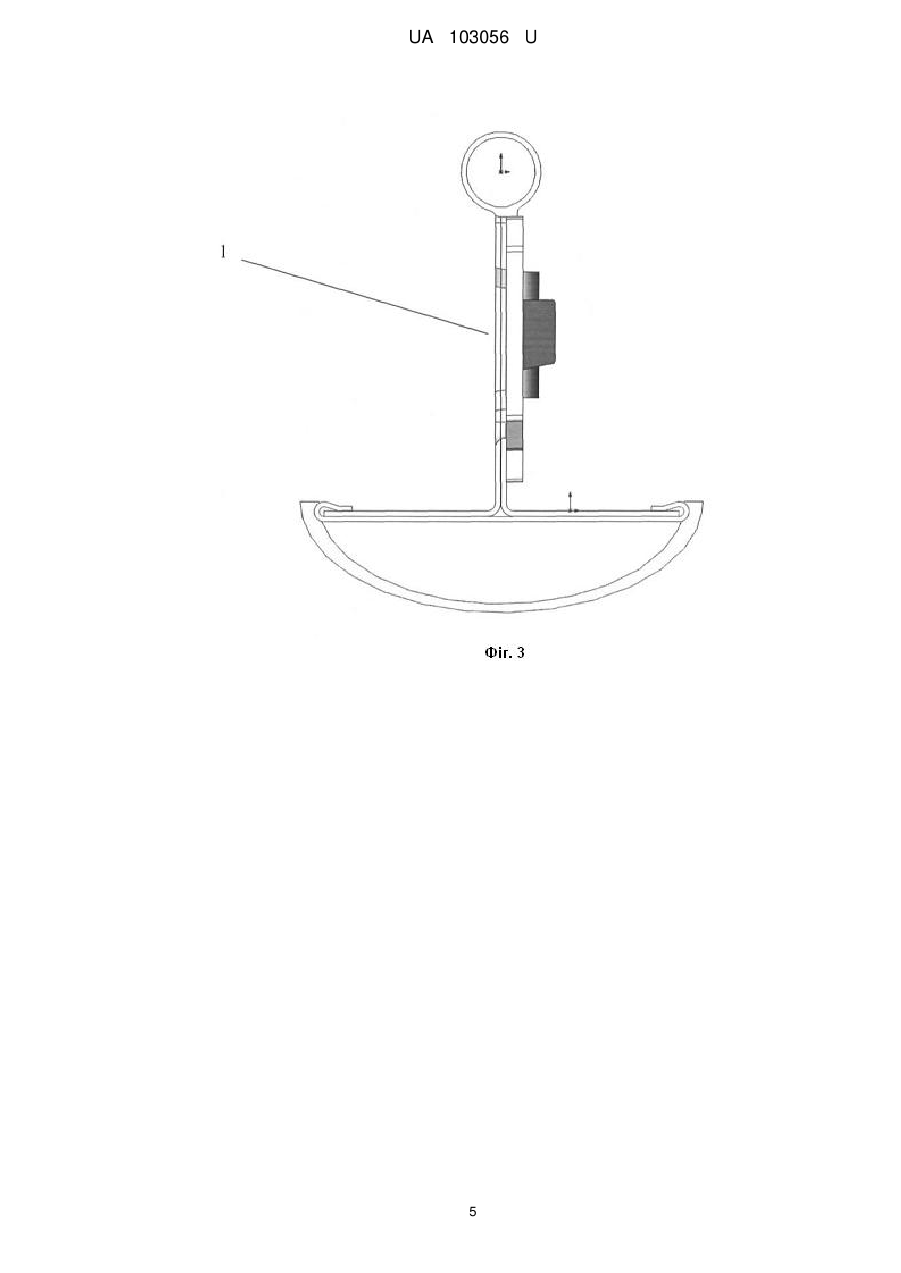

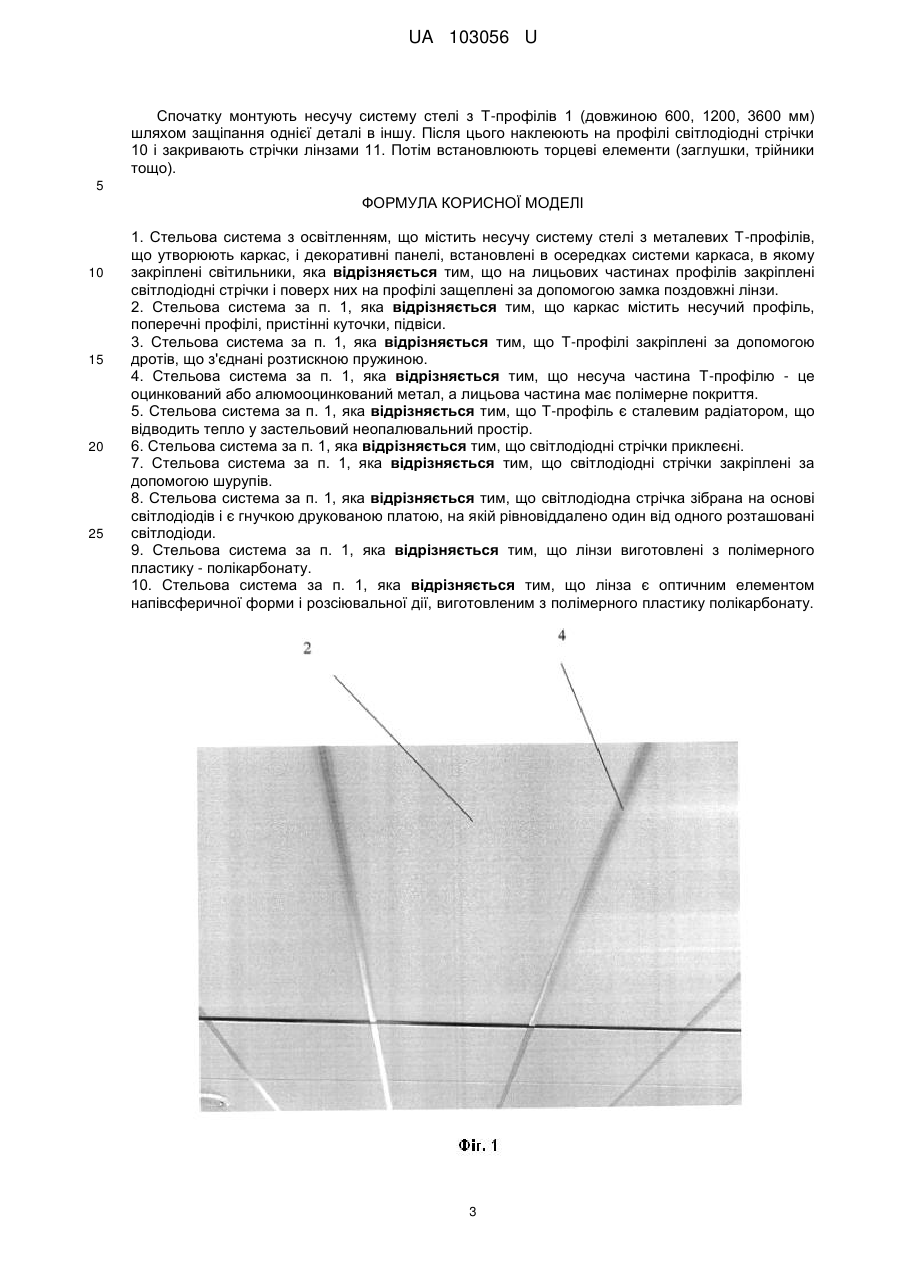

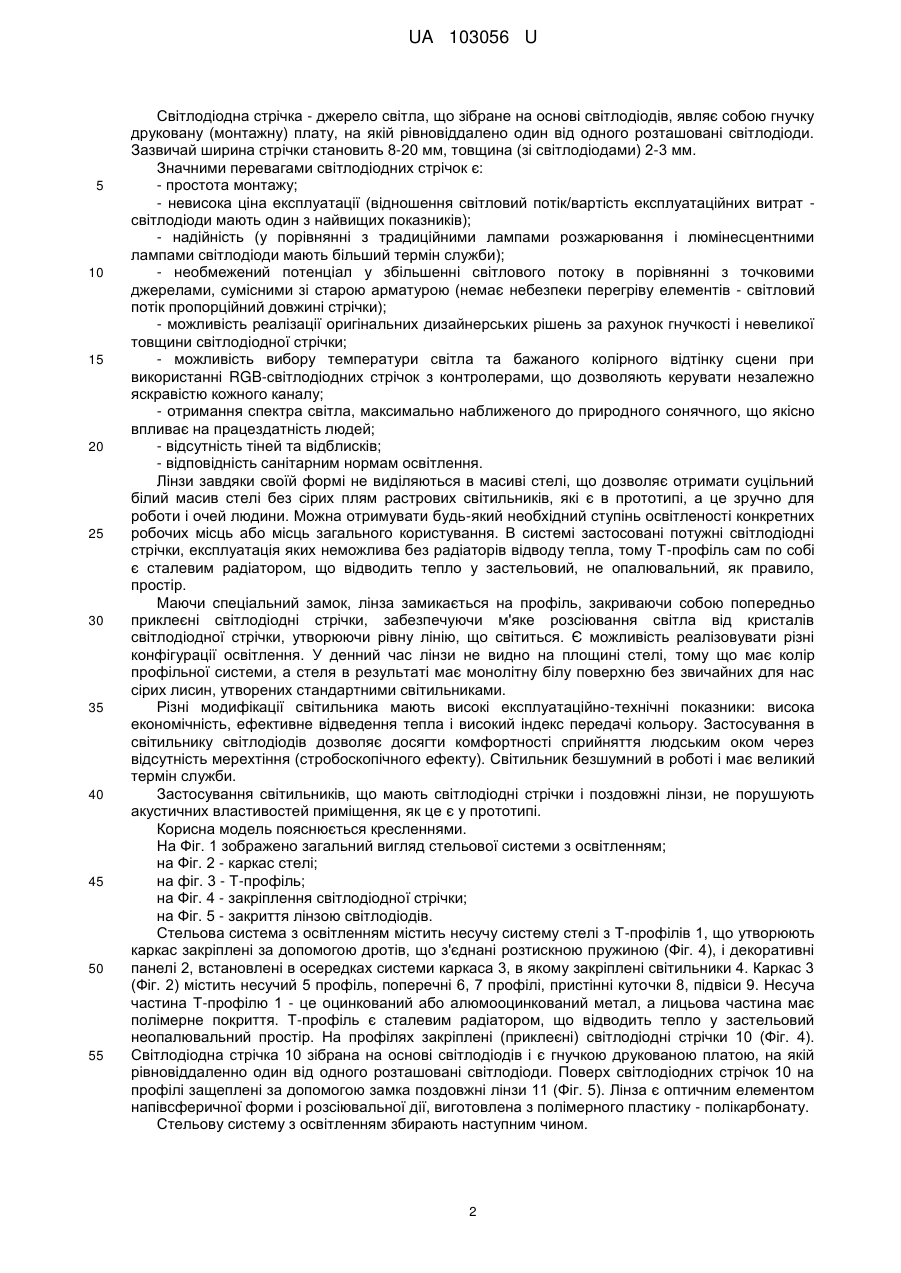

Реферат: Стельова система з освітленням містить несучу систему стелі з металевих Т-профілів, що утворюють каркас, і декоративні панелі, встановлені в осередках системи каркаса, в якому закріплені світильники. На лицьових частинах профілів закріплені світлодіодні стрічки і поверх них на профілі защеплені за допомогою замка поздовжні лінзи. UA 103056 U (54) СТЕЛЬОВА СИСТЕМА З ОСВІТЛЕННЯМ UA 103056 U UA 103056 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до підвісних стель, а саме до стельової системи з освітленням. Підвісні стелі - це швидка установка, легке обслуговування та проста заміна необхідних секцій без демонтажу всієї системи. У застельовому просторі передбачено розташування всіх необхідних комунікацій - вентиляційних і протипожежних систем, електропроводки та ін. Вони гармонійно вписуються в інтер'єр житлових і промислових приміщень і широко застосовуються для обробки як невеликих приміщень - прийомних, офісів, кабінетів, так і великих площ коридорів, холів, торгових і виставкових залів. Для підвісних стель використовуються точкове та растрове освітлення. Головні переваги підвісних стель: - екологічність і відповідність будівельним нормам і правилам; - забезпечення пожежостійкості і хорошої акустики; - надійність, довговічність; - багатий вибір кольорів та фактур. Відомим аналогом є пристрій облицювання стін або стель, що містить облицювальний матеріал і систему освітлення, розміщену з можливістю вироблення світла. Облицювальний матеріал має сторону користувача і протилежну зворотну сторону. Система освітлення розміщена на зворотному боці облицювального матеріалу, і облицювальний матеріал має коефіцієнт пропускання світла для світла, який виробляється за допомогою системи освітлення в діапазоні 0,5 % - 30 %, особливо в діапазоні 1 % -20 % [RU № 2544197 С2, Е04В 9/32, 2015]. Аналог - пристрій облицювання стель або стін виконує функцію освітлення (особливо підсвічування) і функцію облицювання стіни або стелі. В патенту немає опису самої системи освітлення. Найближчим аналогом до корисної моделі, є підвісна стеля амстронг, що містить підвісну систему з Т-профілів, прикріплену до будь-якого стельового основи, і декоративні панелі, встановлені в осередках системи каркаса. Замість будь-якої з плит в комірці можна розмістити вбудований квадратний растровий світильник армстронг, що спроектований спеціально для цього і має стандартний розмір незалежно від джерела світла, який в ньому використовується [http://www.podvesnoi.ru/armstrong/]. Вбудовані квадратні растрові світильники дуже виділяються на фоні стелі, створюючи сірі плями. Такі світильники не дозволяють одержати необхідний ступінь освітленості приміщень, а зокрема конкретних робочих місць або місць загального користування. Світильники потребують радіаторів відведення тепла. Декоративні панелі мають дірочки для покращення акустичних властивостей приміщення, тому що ці дірочки - це пастки, які гасять в собі коливання, і різного розміру дірочки гасять різну частоту коливань. Квадратні растрові світильники, встановлені замість панелей, порушують акустичний комфорт приміщення. Крім цього, є деяка складність при монтажу такої підвісної стелі з квадратними растровими світильниками амстронг. В основу корисної моделі поставлена задача створити стельову систему з освітленням, в якому світильники не виділялися би на фоні стелі і створювали би необхідний ступінь освітленості приміщень, зручну для роботи і очей людини, відводячи тепло у застельовий неопалювальний простір, а також покращити акустику приміщення і спростити монтаж системи. Поставлена задача вирішується тим, що у стельовій системі з освітленням, яка містить несучу систему стелі з металевих Т-профілів, що утворюють каркас, і декоративні панелі, встановлені в осередках системи каркаса, в якому закріплені світильники, згідно з корисною моделлю, на лицьових частинах профілів закріплені світлодіодні стрічки і поверх них на профілі защеплені за допомогою замка поздовжні лінзи. Каркас містить несучий профіль, поперечні профілі, пристінні куточки, підвіси. Т-профілі закріплені за допомогою дротів, що з'єднані розтискною пружиною. Несуча частина Т-профілю - це оцинкований або алюмооцинкований метал, а лицьова частина має полімерне покриття. Т-профіль є сталевим радіатором, що відводить тепло у застельовий неопалювальний простір. Світлодіодні стрічки можуть бути приклеєні. Світлодіодні стрічки можуть бути закріплені за допомогою шурупів. Світлодіодна стрічка зібрана на основі світлодіодів і є гнучкою друкованою платою, на якій рівновіддалено один від одного розташовані світлодіоди. Лінза є оптичним елементом напівсферичної форми і розсіювальної дії, виготовлена з полімерного пластику - полікарбонату. 1 UA 103056 U 5 10 15 20 25 30 35 40 45 50 55 Світлодіодна стрічка - джерело світла, що зібране на основі світлодіодів, являє собою гнучку друковану (монтажну) плату, на якій рівновіддалено один від одного розташовані світлодіоди. Зазвичай ширина стрічки становить 8-20 мм, товщина (зі світлодіодами) 2-3 мм. Значними перевагами світлодіодних стрічок є: - простота монтажу; - невисока ціна експлуатації (відношення світловий потік/вартість експлуатаційних витрат світлодіоди мають один з найвищих показників); - надійність (у порівнянні з традиційними лампами розжарювання і люмінесцентними лампами світлодіоди мають більший термін служби); - необмежений потенціал у збільшенні світлового потоку в порівнянні з точковими джерелами, сумісними зі старою арматурою (немає небезпеки перегріву елементів - світловий потік пропорційний довжині стрічки); - можливість реалізації оригінальних дизайнерських рішень за рахунок гнучкості і невеликої товщини світлодіодної стрічки; - можливість вибору температури світла та бажаного колірного відтінку сцени при використанні RGB-світлодіодних стрічок з контролерами, що дозволяють керувати незалежно яскравістю кожного каналу; - отримання спектра світла, максимально наближеного до природного сонячного, що якісно впливає на працездатність людей; - відсутність тіней та відблисків; - відповідність санітарним нормам освітлення. Лінзи завдяки своїй формі не виділяються в масиві стелі, що дозволяє отримати суцільний білий масив стелі без сірих плям растрових світильників, які є в прототипі, а це зручно для роботи і очей людини. Можна отримувати будь-який необхідний ступінь освітленості конкретних робочих місць або місць загального користування. В системі застосовані потужні світлодіодні стрічки, експлуатація яких неможлива без радіаторів відводу тепла, тому Т-профіль сам по собі є сталевим радіатором, що відводить тепло у застельовий, не опалювальний, як правило, простір. Маючи спеціальний замок, лінза замикається на профіль, закриваючи собою попередньо приклеєні світлодіодні стрічки, забезпечуючи м'яке розсіювання світла від кристалів світлодіодної стрічки, утворюючи рівну лінію, що світиться. Є можливість реалізовувати різні конфігурації освітлення. У денний час лінзи не видно на площині стелі, тому що має колір профільної системи, а стеля в результаті має монолітну білу поверхню без звичайних для нас сірих лисин, утворених стандартними світильниками. Різні модифікації світильника мають високі експлуатаційно-технічні показники: висока економічність, ефективне відведення тепла і високий індекс передачі кольору. Застосування в світильнику світлодіодів дозволяє досягти комфортності сприйняття людським оком через відсутність мерехтіння (стробоскопічного ефекту). Світильник безшумний в роботі і має великий термін служби. Застосування світильників, що мають світлодіодні стрічки і поздовжні лінзи, не порушують акустичних властивостей приміщення, як це є у прототипі. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено загальний вигляд стельової системи з освітленням; на Фіг. 2 - каркас стелі; на фіг. 3 - Т-профіль; на Фіг. 4 - закріплення світлодіодної стрічки; на Фіг. 5 - закриття лінзою світлодіодів. Стельова система з освітленням містить несучу систему стелі з Т-профілів 1, що утворюють каркас закріплені за допомогою дротів, що з'єднані розтискною пружиною (Фіг. 4), і декоративні панелі 2, встановлені в осередках системи каркаса 3, в якому закріплені світильники 4. Каркас 3 (Фіг. 2) містить несучий 5 профіль, поперечні 6, 7 профілі, пристінні куточки 8, підвіси 9. Несуча частина Т-профілю 1 - це оцинкований або алюмооцинкований метал, а лицьова частина має полімерне покриття. Т-профіль є сталевим радіатором, що відводить тепло у застельовий неопалювальний простір. На профілях закріплені (приклеєні) світлодіодні стрічки 10 (Фіг. 4). Світлодіодна стрічка 10 зібрана на основі світлодіодів і є гнучкою друкованою платою, на якій рівновіддаленно один від одного розташовані світлодіоди. Поверх світлодіодних стрічок 10 на профілі защеплені за допомогою замка поздовжні лінзи 11 (Фіг. 5). Лінза є оптичним елементом напівсферичної форми і розсіювальної дії, виготовлена з полімерного пластику - полікарбонату. Стельову систему з освітленням збирають наступним чином. 2 UA 103056 U Спочатку монтують несучу систему стелі з Т-профілів 1 (довжиною 600, 1200, 3600 мм) шляхом защіпання однієї деталі в іншу. Після цього наклеюють на профілі світлодіодні стрічки 10 і закривають стрічки лінзами 11. Потім встановлюють торцеві елементи (заглушки, трійники тощо). 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Стельова система з освітленням, що містить несучу систему стелі з металевих Т-профілів, що утворюють каркас, і декоративні панелі, встановлені в осередках системи каркаса, в якому закріплені світильники, яка відрізняється тим, що на лицьових частинах профілів закріплені світлодіодні стрічки і поверх них на профілі защеплені за допомогою замка поздовжні лінзи. 2. Стельова система за п. 1, яка відрізняється тим, що каркас містить несучий профіль, поперечні профілі, пристінні куточки, підвіси. 3. Стельова система за п. 1, яка відрізняється тим, що Т-профілі закріплені за допомогою дротів, що з'єднані розтискною пружиною. 4. Стельова система за п. 1, яка відрізняється тим, що несуча частина Т-профілю - це оцинкований або алюмооцинкований метал, а лицьова частина має полімерне покриття. 5. Стельова система за п. 1, яка відрізняється тим, що Т-профіль є сталевим радіатором, що відводить тепло у застельовий неопалювальний простір. 6. Стельова система за п. 1, яка відрізняється тим, що світлодіодні стрічки приклеєні. 7. Стельова система за п. 1, яка відрізняється тим, що світлодіодні стрічки закріплені за допомогою шурупів. 8. Стельова система за п. 1, яка відрізняється тим, що світлодіодна стрічка зібрана на основі світлодіодів і є гнучкою друкованою платою, на якій рівновіддалено один від одного розташовані світлодіоди. 9. Стельова система за п. 1, яка відрізняється тим, що лінзи виготовлені з полімерного пластику - полікарбонату. 10. Стельова система за п. 1, яка відрізняється тим, що лінза є оптичним елементом напівсферичної форми і розсіювальної дії, виготовленим з полімерного пластику полікарбонату. 3 UA 103056 U 4 UA 103056 U 5 UA 103056 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
