Світильник стельової системи освітлення

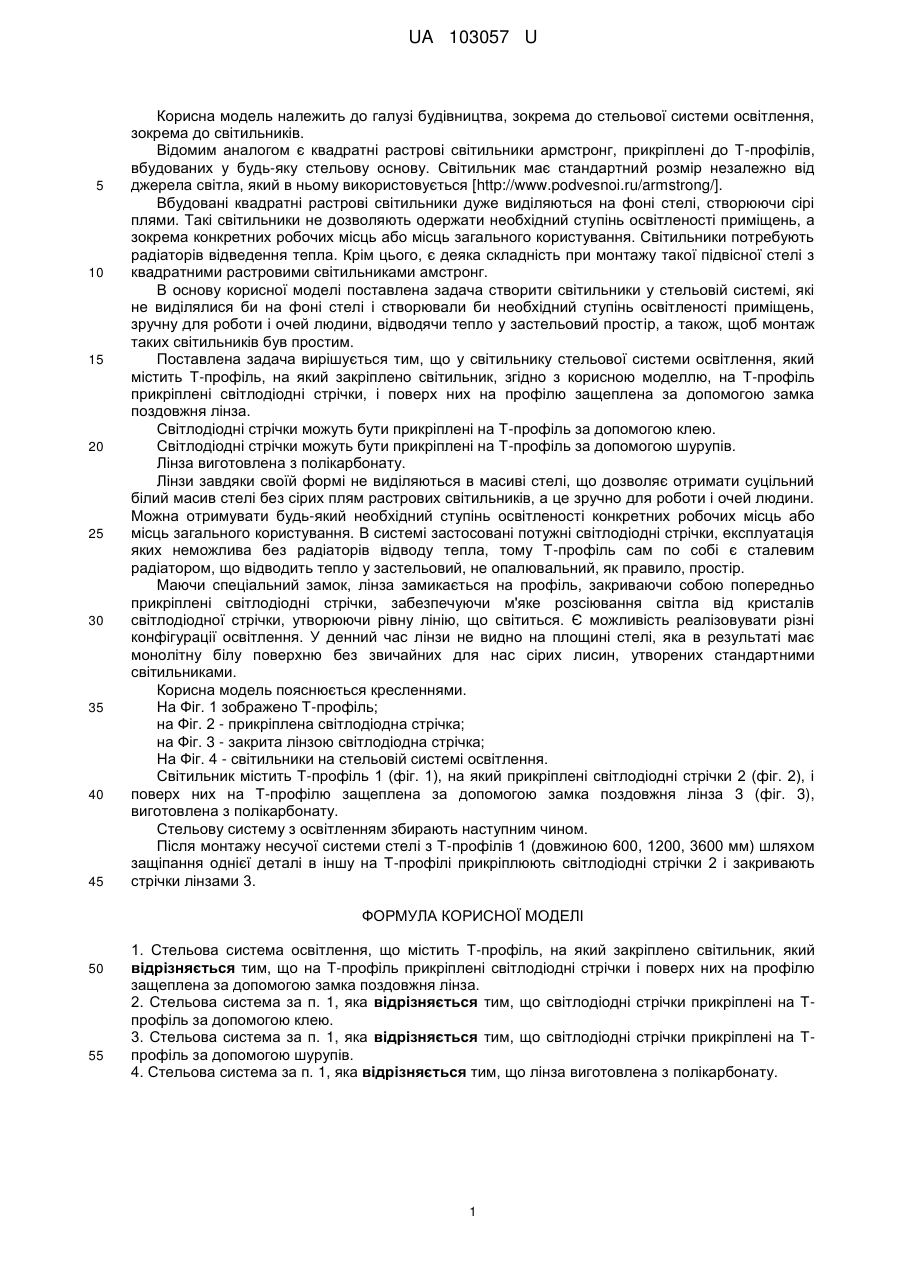

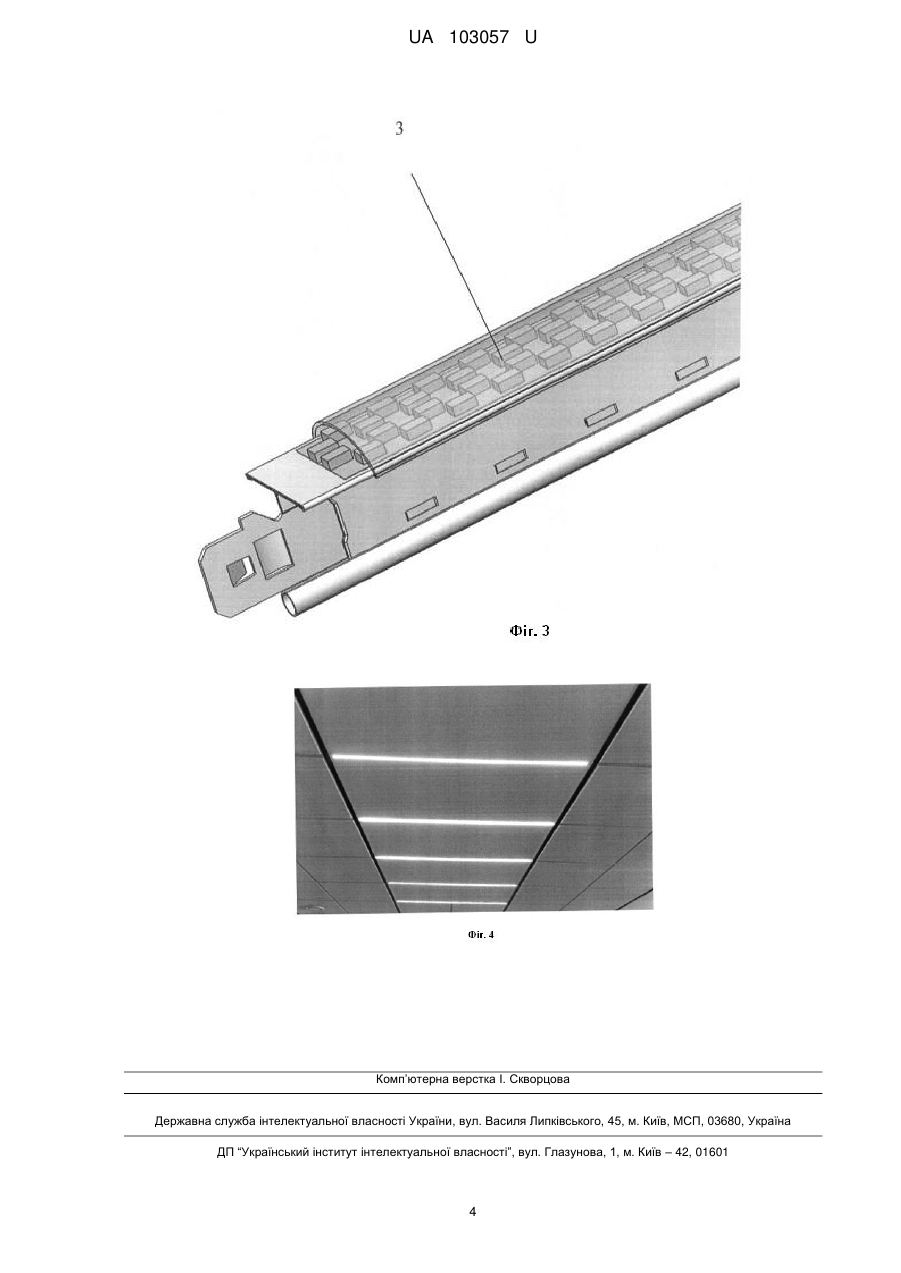

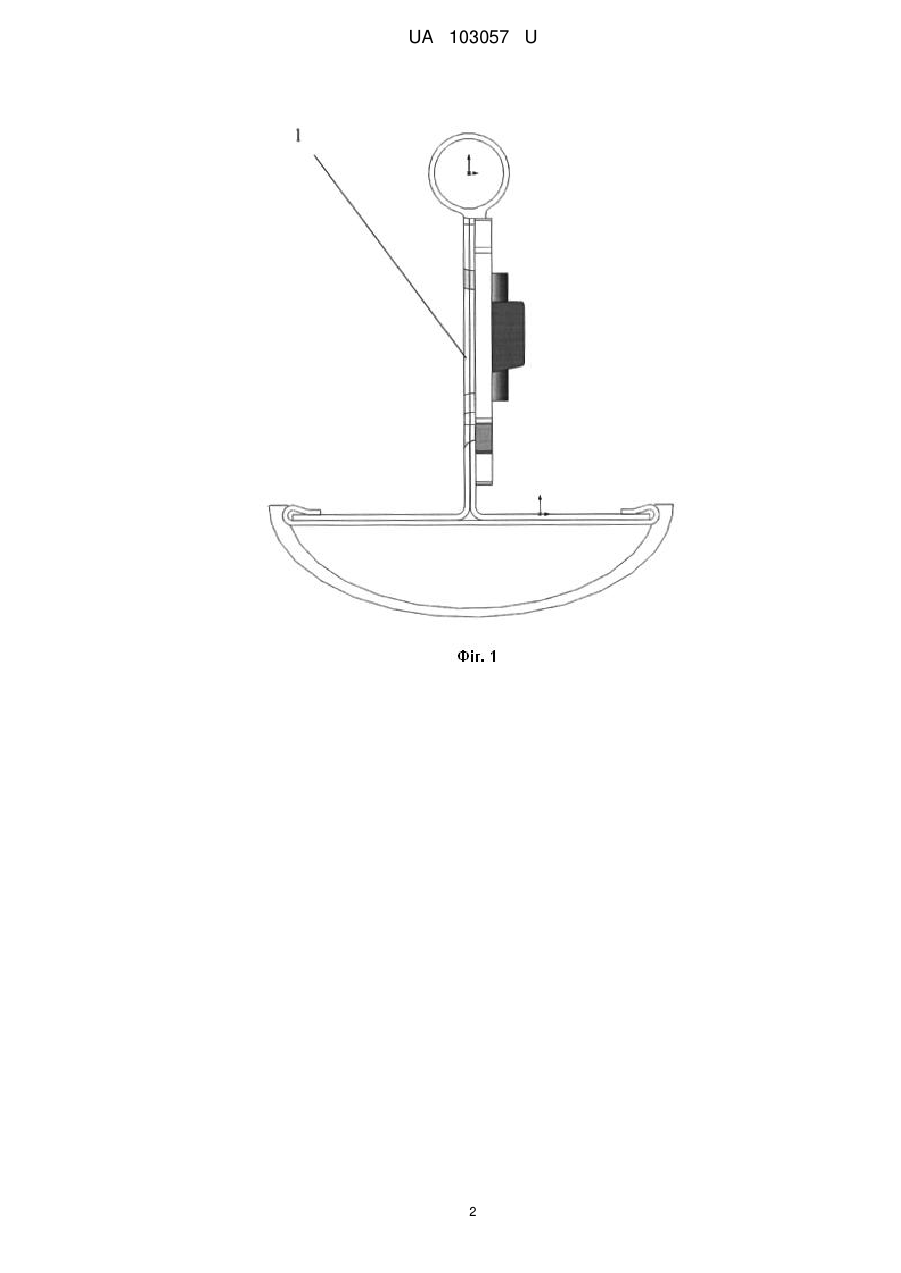

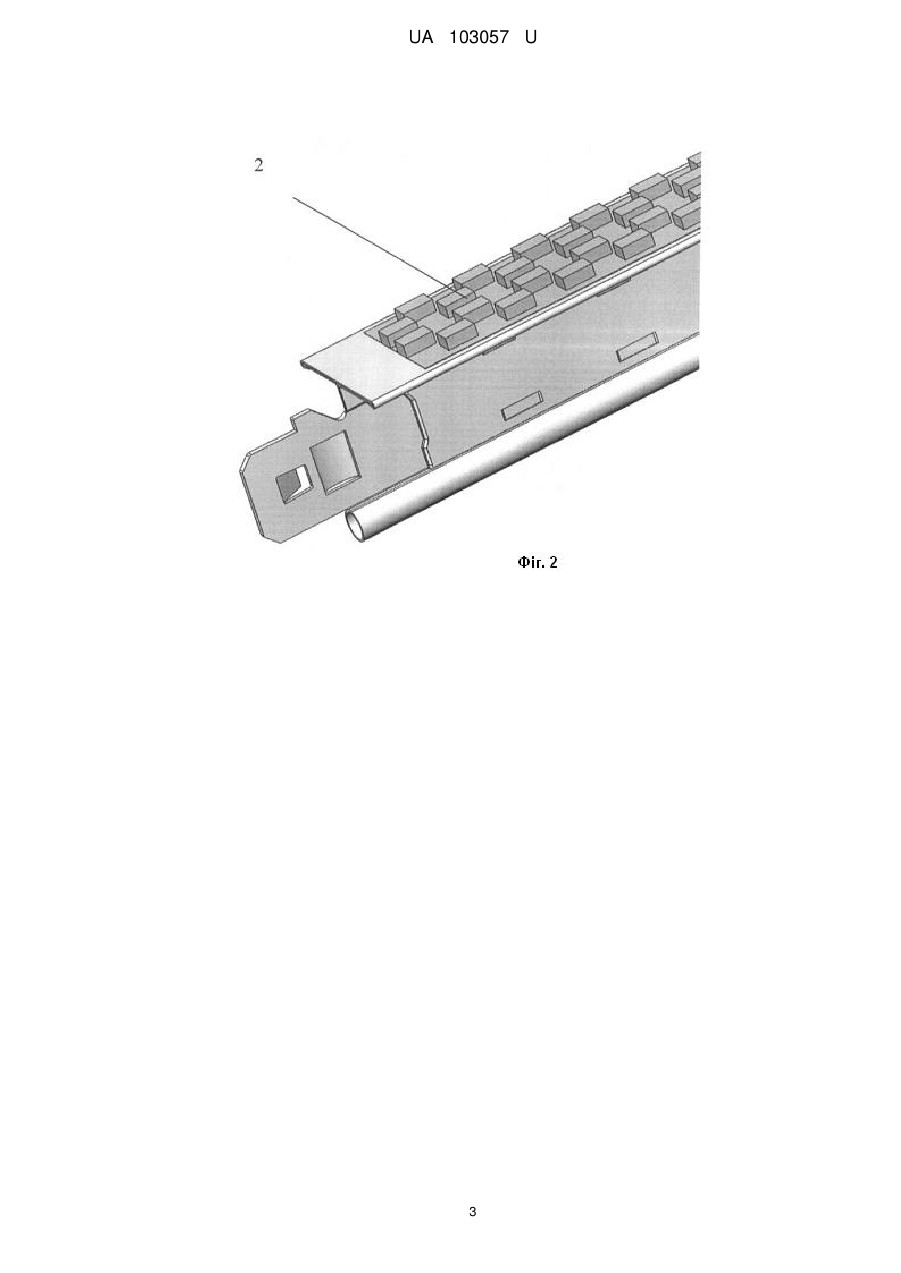

Реферат: Світильник стельової системи освітлення містить Т-профіль, на який закріплено світильник. На Т-профіль прикріплені світлодіодні стрічки і поверх них на профілю защеплена за допомогою замка поздовжня лінза. UA 103057 U (54) СВІТИЛЬНИК СТЕЛЬОВОЇ СИСТЕМИ ОСВІТЛЕННЯ UA 103057 U UA 103057 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва, зокрема до стельової системи освітлення, зокрема до світильників. Відомим аналогом є квадратні растрові світильники армстронг, прикріплені до Т-профілів, вбудованих у будь-яку стельову основу. Світильник має стандартний розмір незалежно від джерела світла, який в ньому використовується [http://www.podvesnoi.ru/armstrong/]. Вбудовані квадратні растрові світильники дуже виділяються на фоні стелі, створюючи сірі плями. Такі світильники не дозволяють одержати необхідний ступінь освітленості приміщень, а зокрема конкретних робочих місць або місць загального користування. Світильники потребують радіаторів відведення тепла. Крім цього, є деяка складність при монтажу такої підвісної стелі з квадратними растровими світильниками амстронг. В основу корисної моделі поставлена задача створити світильники у стельовій системі, які не виділялися би на фоні стелі і створювали би необхідний ступінь освітленості приміщень, зручну для роботи і очей людини, відводячи тепло у застельовий простір, а також, щоб монтаж таких світильників був простим. Поставлена задача вирішується тим, що у світильнику стельової системи освітлення, який містить Т-профіль, на який закріплено світильник, згідно з корисною моделлю, на Т-профіль прикріплені світлодіодні стрічки, і поверх них на профілю защеплена за допомогою замка поздовжня лінза. Світлодіодні стрічки можуть бути прикріплені на Т-профіль за допомогою клею. Світлодіодні стрічки можуть бути прикріплені на Т-профіль за допомогою шурупів. Лінза виготовлена з полікарбонату. Лінзи завдяки своїй формі не виділяються в масиві стелі, що дозволяє отримати суцільний білий масив стелі без сірих плям растрових світильників, а це зручно для роботи і очей людини. Можна отримувати будь-який необхідний ступінь освітленості конкретних робочих місць або місць загального користування. В системі застосовані потужні світлодіодні стрічки, експлуатація яких неможлива без радіаторів відводу тепла, тому Т-профіль сам по собі є сталевим радіатором, що відводить тепло у застельовий, не опалювальний, як правило, простір. Маючи спеціальний замок, лінза замикається на профіль, закриваючи собою попередньо прикріплені світлодіодні стрічки, забезпечуючи м'яке розсіювання світла від кристалів світлодіодної стрічки, утворюючи рівну лінію, що світиться. Є можливість реалізовувати різні конфігурації освітлення. У денний час лінзи не видно на площині стелі, яка в результаті має монолітну білу поверхню без звичайних для нас сірих лисин, утворених стандартними світильниками. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено Т-профіль; на Фіг. 2 - прикріплена світлодіодна стрічка; на Фіг. 3 - закрита лінзою світлодіодна стрічка; На Фіг. 4 - світильники на стельовій системі освітлення. Світильник містить Т-профіль 1 (фіг. 1), на який прикріплені світлодіодні стрічки 2 (фіг. 2), і поверх них на Т-профілю защеплена за допомогою замка поздовжня лінза 3 (фіг. 3), виготовлена з полікарбонату. Стельову систему з освітленням збирають наступним чином. Після монтажу несучої системи стелі з Т-профілів 1 (довжиною 600, 1200, 3600 мм) шляхом защіпання однієї деталі в іншу на Т-профілі прикріплюють світлодіодні стрічки 2 і закривають стрічки лінзами 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Стельова система освітлення, що містить Т-профіль, на який закріплено світильник, який відрізняється тим, що на Т-профіль прикріплені світлодіодні стрічки і поверх них на профілю защеплена за допомогою замка поздовжня лінза. 2. Стельова система за п. 1, яка відрізняється тим, що світлодіодні стрічки прикріплені на Тпрофіль за допомогою клею. 3. Стельова система за п. 1, яка відрізняється тим, що світлодіодні стрічки прикріплені на Тпрофіль за допомогою шурупів. 4. Стельова система за п. 1, яка відрізняється тим, що лінза виготовлена з полікарбонату. 1 UA 103057 U 2 UA 103057 U 3 UA 103057 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
