Універсальна подушка для здорового сну

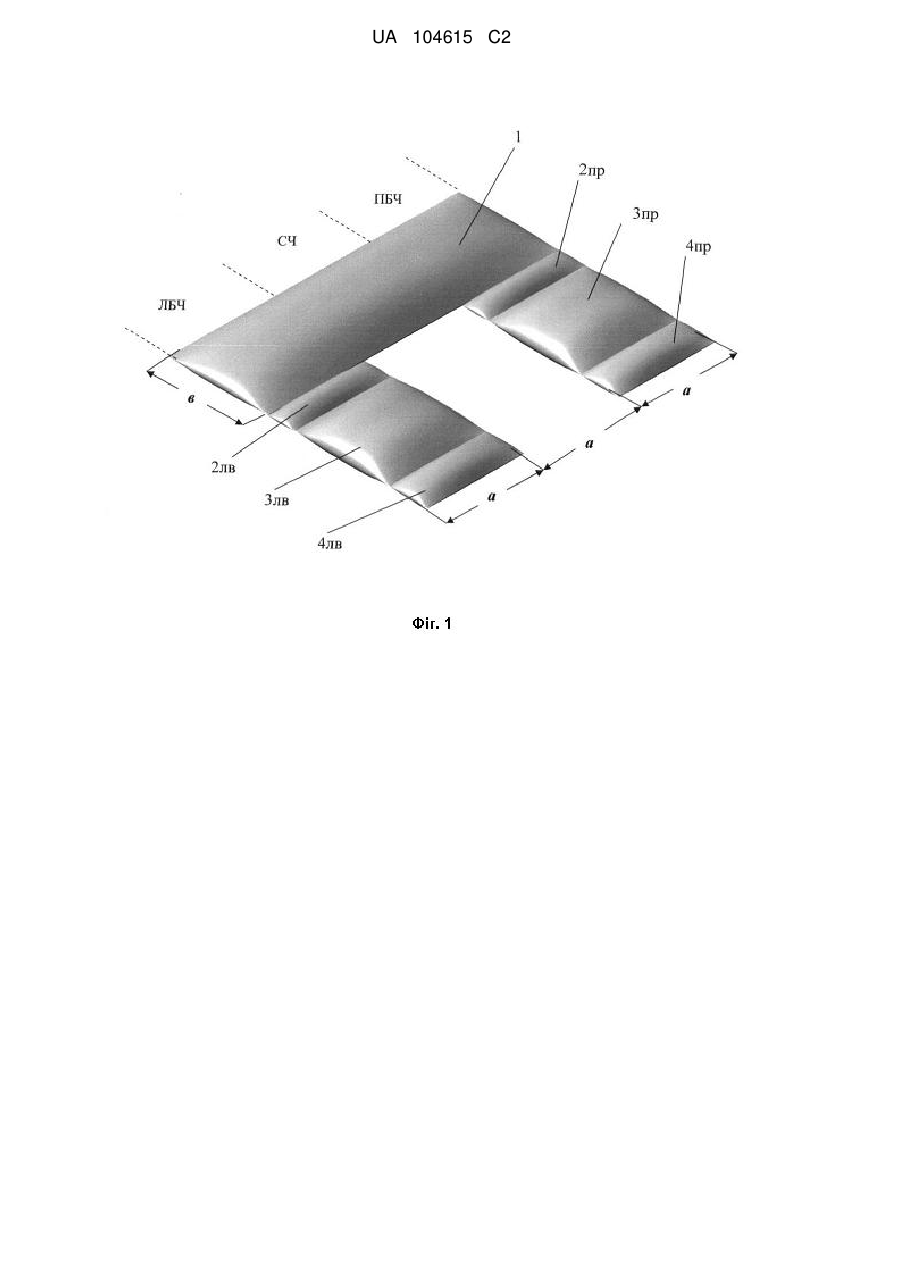

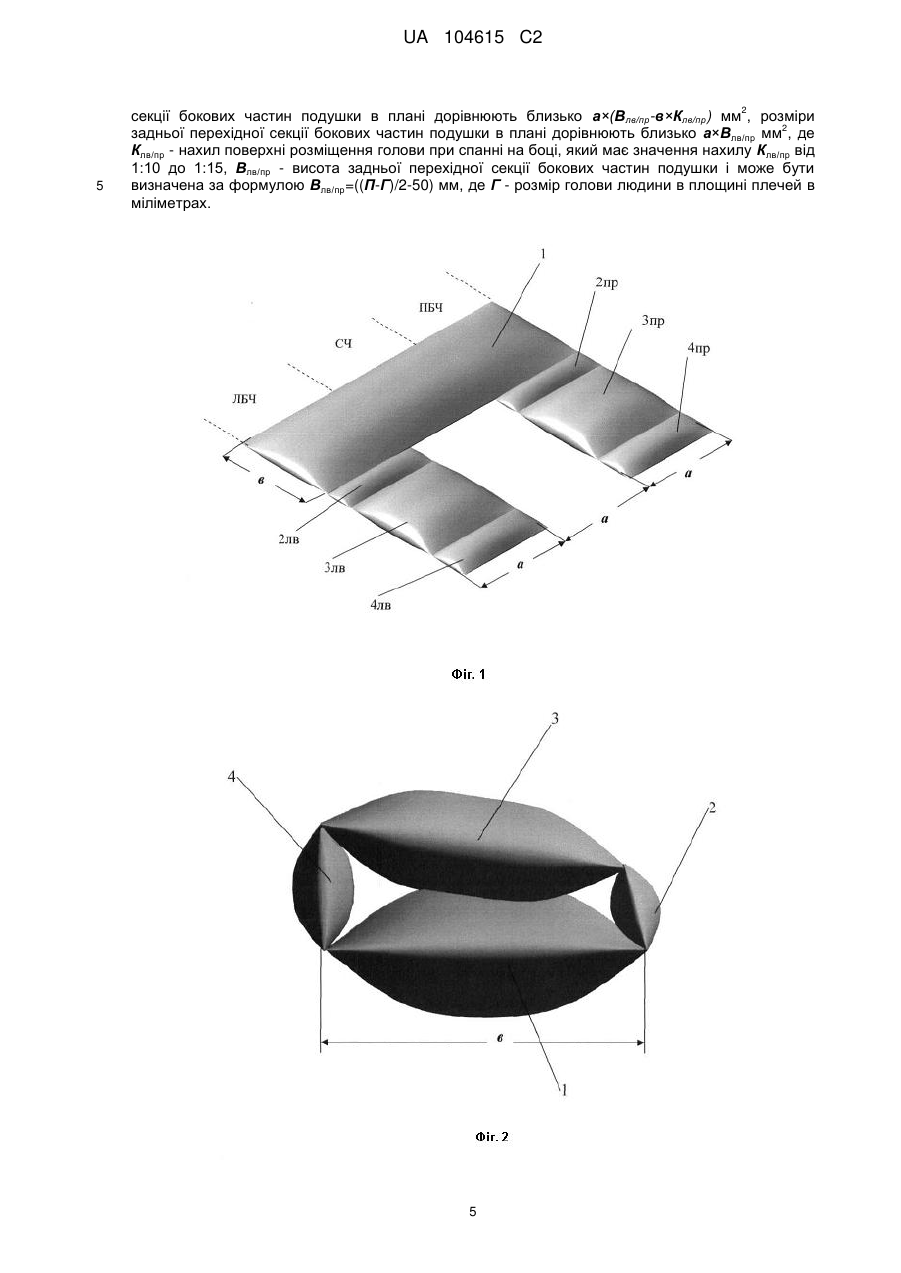

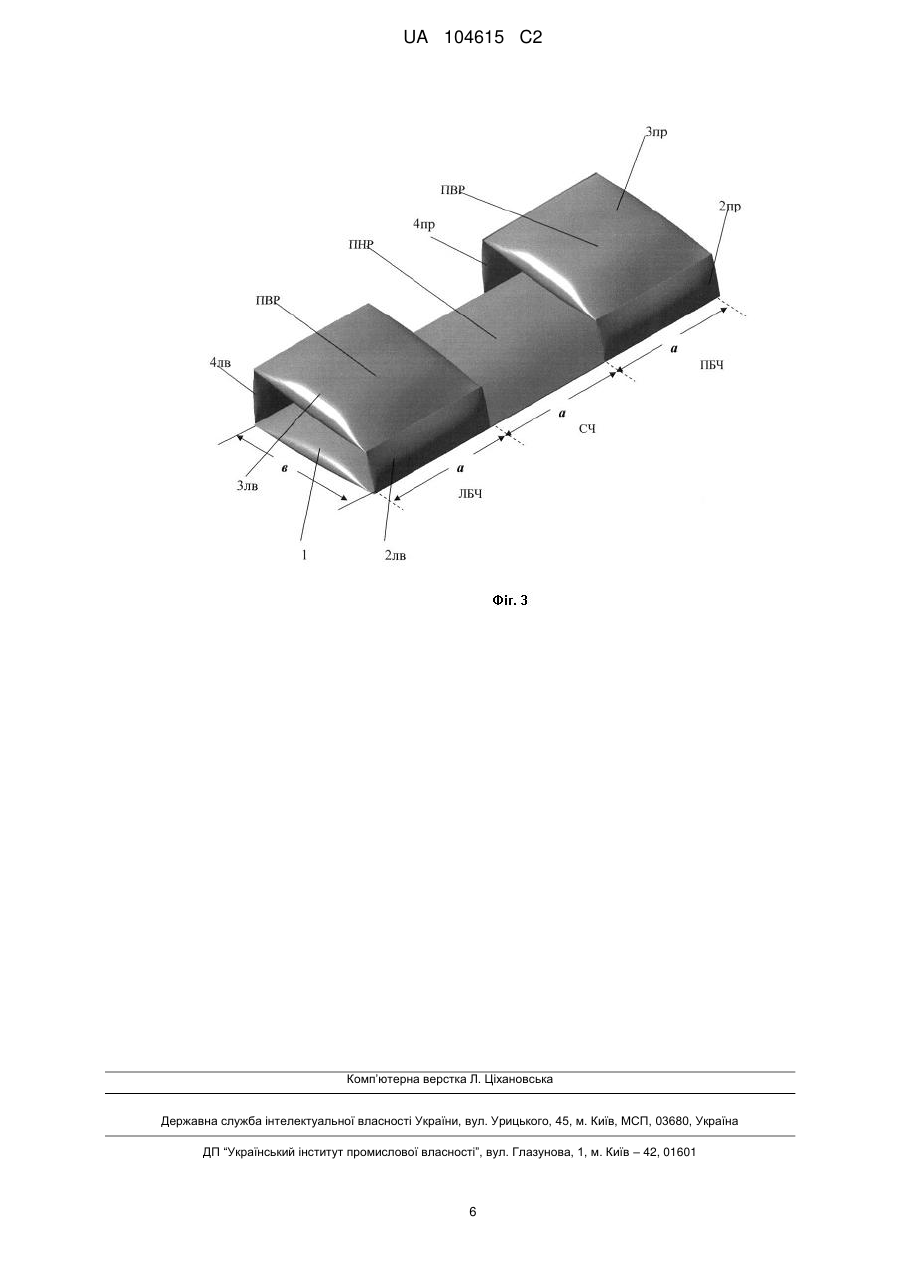

Реферат: Заявлена універсальна подушка для здорового сну має поверхні для розміщення голови на двох рівнях висоти та в трьох положеннях голови в плані, які визначають три функційні частини подушки, а саме середню частину, ліву і праву частини. Середня частина подушки утворює поверхню нижнього рівня висоти, а бокові частини подушки - поверхні верхнього рівня висоти. Одночасно всі частини подушки розміщені в спільному для них зовнішньому чохлі універсальної подушки. Поверхня нижнього рівня є спільною для всіх трьох частин подушки і утворена внутрішнім чохлом подушки, що має в розгорнутому вигляді П-подібну форму і складається з семи зв’язаних між собою прямокутних частин. Всі частини внутрішнього чохла заповнені м'яким пухоподібним наповнювачем. Ліва, середня і права частини тканинного чохла та їх секції мають геометричні розміри, що відповідають віку та антропометричним характеристикам людини. Поверхні для спання верхнього рівня висоти утворюються однією з поверхонь відповідних верхніх секцій бокових частин чохла, шляхом відповідного переміщення передніх кромок секцій бокових частин подушки вверх і у напрямку до передньої кромки і з'єднання з нею відповідної задньої перехідної секції бокових частин чохла з відповідною частиною задньої кромки внутрішнього тканинного чохла. UA 104615 C2 (12) UA 104615 C2 UA 104615 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до засобів побуту, а саме до засобів для відпочинку і сну - подушок. Подушки впливають на якість відпочинку і сну людини, багато в чому визначають настрій людини, її роботоздатність і, взагалі, успішність. Некомфортна та незручна подушка може бути причиною головного болю вранці і цілого ряду хронічних захворювань. Тому якість подушки для відпочинку і сну дуже важлива для кожної людини. Відомими аналогами винаходу є "Подушка для сну дитяча" за патентом на корисну модель Росії № 56142, "Подушка для комфортного відпочинку і сну" за патентом на корисну модель Росії № 81626, "Подушка ортопедична" за патентом Росії № 2261696, "Подушка під голову для сну" за патентом Росії № 226264, "Ортопедична подушка Гордієнка" за деклараційним патентом на корисну модель України № 48593, "Ортопедична подушка Остапчука" за деклараційним патентом на корисну модель України № 36538. Ці подушки покращують характеристики традиційних пухових подушок, мають засоби для покращення розміщення голови, забезпечують терапевтичний ефект, деякі покращують і оптимізують розміщення хребта, можуть наповнюватись лікарськими травами чи крупами для одержання лікувального ефекту, але, в той - же час, ці подушки не є універсальними, не враховують важливі антропометричні характеристики тіла людини і не забезпечують можливість комфортного сну в трьох найбільш характерних положеннях тіла людини - на спині, на лівому та правому боці. Спроба врахувати найбільш повно антропометричні характеристики та забезпечити можливість комфортного сну на спині, на лівому та правому боці зроблена в заявці на винахід "Універсальна подушка для здорового сну" за номером № 201103781 від 29.03.2011 р. Ця подушка може бути прийнята за прототип нашого рішення. Вона забезпечує можливість зміни положення тіла людини для комфортного сну в трьох найбільш характерних положеннях тіла на спині, на лівому і правому боці, тобто є універсальною, та враховує ряд важливих антропометричних характеристик тіла людини і, таким чином, забезпечує здоровий сон і стійкий профілактичний ефект щодо проявів остеохондрозу. Але не дивлячись на явні переваги порівняно з іншими аналогами, ця подушка має деякі технологічні складності в реалізації при виготовленні різновисокої платформи подушки. В основу винаходу покладено задачу створення універсальної подушки, яка б не мала вказаних недоліків, а забезпечувала комфортний і здоровий сон шляхом зручної зміни положення тіла людини під час сну в трьох найбільш характерних положеннях - на спині, на лівому і правому боці, правильне розміщення голови та хребців шиї в цих трьох положеннях, враховувала ряд важливих антропометричних характеристик тіла людини і, таким чином, гарантовано забезпечувала неможливість проявів остеохондрозу, больових відчуттів після сну, та забезпечувала хороше самопочуття і позитивне світосприйняття. При цьому також ставиться за мету досягти технологічності і простоти виготовлення подушки, що є недоліком рішення заявки за номером № 201103781від 29.03.2011 р. Поставлена задача вирішено шляхом створення універсальної подушка для здорового сну, що має поверхні для розміщення голови на двох рівнях висоти та в трьох положеннях голови в плані, які визначають три функційні частини подушки, а саме середню частину - для спання на спині та дві бокові, ліву і праву частини - для спання на правому і лівому боці, при цьому середня частина утворює поверхню нижнього рівня, а бокові частини - поверхні верхнього рівня, одночасно всі частини подушки розміщені в спільному для них зовнішньому чохлі універсальної подушки. Від прототипу універсальна подушка відрізняється тим, що поверхня нижнього рівня є спільною для всіх трьох частин подушки і утворена внутрішнім чохлом подушки, виповненого в розгорнутому вигляді П-подібної форми, який складається з семи зв'язаних між собою прямокутних частин, а саме - основи подушки, яка має для лівої, середньої і правої частин подушки спільну задню кромку і спільний внутрішній об'єм та утворює в середній частині поверхню для спання нижнього рівня, лівої і правої бокових частин подушки, які включають в себе передню перехідну секцію, верхню секцію, і задню перехідну секції. Всі частини внутрішнього чохла заповнені м'яким пухоподібним наповнювачем, при цьому ліва, середня і права частини тканинного чохла та їх секції мають геометричні розміри, що відповідають віку та антропометричним характеристикам людини. Поверхні для спання верхнього рівня утворюються однією з поверхонь верхніх секцій бокових частин чохла в результаті згортання подушки, шляхом відповідного переміщення передніх кромок секцій бокових частин подушки, наприклад, вверх і назад та з'єднання передньої кромки відповідної задньої перехідної секції бокових частин чохла з відповідною частиною задньої кромки внутрішнього тканинного чохла якимсь відомим способом. Як варіант виконання універсальної подушки внутрішній тканинний чохол П-подібної форми може бути поділено на основу і секції бокових частин шляхом, наприклад, прошивання чохла вздовж та паралельно передній кромці основи подушки, після заповнення секцій внутрішнього 1 UA 104615 C2 5 10 15 20 25 30 35 40 45 50 55 60 тканинного чохла наповнювачем, в розгорнутому вигляді внутрішній тканинний чохол в плані має геометричні розміри, що враховують індивідуальні антропометричні характеристики тіла людини, а саме поперечний розмір основи подушки (поперечний до осі тіла людини, що спить), складає 3×а, мм, а подовжній розмір становить в, мм, де а - характерний розмір подушки, що має значення а = П/2, мм, в свою чергу П - дорівнює чи має близькі значення ширини людини в плечах, виміряні в міліметрах, а значення в знаходяться в інтервалі від а до 1,5×а, мм. Розміри 2 верхньої секції бокових частин подушки в плані дорівнюють близько а×в, мм , розміри передньої 2 перехідної секції бокових частин подушки в плані дорівнюють близько а×(Влв/пр-в×Клв/пр), мм , розміри задньої перехідної секції бокових частин подушки в плані дорівнюють близько а×Влв/пр, 2 мм , де Клв/пр - нахил поверхні розміщення голови при спанні на боці, який має значення нахилу Клв/пр від 1:10 до 1:15, Влв/пр - висота задньої перехідної секції бокових частин подушки, яка може визначатись за формулою Влв/пр=((П-Г)/2-50), мм, де Г - розмір голови людини в площині плечей, наприклад, між крайніми точками вух людини в міліметрах. Суть винаходу пояснюється малюнком на фіг. 1-3. На фіг. 1 показано загальний вигляд внутрішнього П-подібного чохла універсальної подушки в розгорнутому вигляді, заповненого наповнювачем, а на фіг. 2 - вид збоку вказаного чохла в згорнутому (складеному) вигляді згідно пунктів 1 і 2 формули заявки. При цьому на фіг. 1 дано позначення основних геометричних параметрів, які фігурують в формулі заявки. На фіг. 2 не показано спільний зовнішній тканинний чохол за п. 1 формули заявки. На фіг. 3 наведено загальний вигляд (аксонометрія) внутрішнього тканинного чохла універсальної подушки в згорнутому вигляді за пунктами 1 і 2 формули заявки. Також необхідно вказати, що на фіг. 1 і 3 зображено вид універсальної подушки з боку людини, що відпочиває. Відповідно п. 1 формули, універсальна подушка для здорового сну і відпочинку (фіг. 1) має три функційні частини подушки, а саме середню частину СЧ - для спання на спині та дві бокові частини - ліву бокову частину ЛБЧ - для спання на правому боці і праву бокову частину ПБЧ для спання на лівому боці. При цьому середня частина подушки СЧ утворює поверхню для спання нижнього рівня ПНР, а бокові частини подушки ЛБЧ і ПБЧ - поверхні верхнього рівня ПВР, показані на фіг. 2 і 3. Поверхня нижнього рівня ПНР є спільною для всіх трьох частин подушки і утворена внутрішнім чохлом подушки, власне його основою. Внутрішній чохол в розгорнутому вигляді має П-подібну форму в плані (фіг. 1), та складається із семи зв'язаних між собою прямокутних частин, а саме - основи подушки 1, яка має для лівої ЛБЧ, середньої СЧ і правої частин ПБЧ подушки спільну задню кромку і спільний внутрішній об'єм та утворює в середній частині поверхню для спання нижнього рівня ПНР, лівої ЛБЧ і правої ПБЧ бокових частин подушки, які включають в себе передні перехідні секції 2 - ліву 2лв і праву 2пр, верхні секції 3 - ліву 3лв і праву 3пр, і задні перехідні секції 4 - ліву 4лв і праву 4пр. Всі частини внутрішнього чохла заповнені м'яким наповнювачем, наприклад, пухоподібним, при цьому ліва ЛБЧ, середня СЧ і права ПБЧ частини тканинного чохла та їх секції мають геометричні розміри, що відповідають віку та антропометричним характеристикам людини. Поверхні для спання верхнього рівня ПВР утворюються однією з поверхонь верхніх 3 секцій бокових частин чохла в результаті згортання подушки, шляхом відповідного переміщення передніх кромок секцій бокових частин подушки, наприклад, вверх і назад та з'єднання передньої кромки відповідної задньої перехідної секції 4 бокових частин чохла з відповідною частиною задньої кромки основи 1 внутрішнього тканинного чохла, якимсь відомим способом. Наприклад, для забезпечення фіксації тканинного чохла в складеному вигляді і з'єднання передньої кромки відповідної задньої перехідної секції 4 бокових частин чохла з відповідною частиною задньої кромки основи 1 внутрішнього тканинного чохла, відповідно, на вказаній передній і задній кромці бокових лівої ЛБЧ і правої ПБЧ частин чохла повинні бути розміщені елементи з'єднання, наприклад, відповідні частини з'єднувальних кнопок, відповідні частини застібки типу блискавка чи частини стрічки типу "Велкро" ("липучка"), чи просто елементи в вигляді нитки, що зшиває вказані частини кромок між собою чи щось інше. На фіг. 1-3 вказані елементи з'єднання не показані, оскільки не є предметом винаходу. Універсальна подушка для здорового сну працює наступним чином. Людина протягом ночі не може спати в одному положенні: лише на спині, чи лише на якомусь боці. Для забезпечення нормального і здорового відпочинку, для виключення передавлювань, набряків, болі в суглобах, вона повинна кілька разів на ніч змінювати своє положення. При цьому під час сну людина практично однакову кількість часу знаходиться в положенні на спині, на лівому та на правому боці, тобто приблизно 1/3 частину сну в кожному положенні. Крім того бувають в житті ситуації, коли сон в якомусь положенні просто не можливий, а в іншому положенні - рекомендований (наприклад, при певних захворюваннях, після операцій і т. і.). Тому дуже важливо і актуально щоб подушка була універсальною і забезпечувала можливість сну у всіх вказаних положеннях 2 UA 104615 C2 5 10 15 20 25 30 35 40 45 50 55 60 тіла людини і, при цьому, правильне розміщення хребців шийного і плечового відділів хребта. Більшість відомих подушок не забезпечують такої можливості. Наприклад відома всім пухова подушка практично пристосована до сну лише на спині, а при спанні на якомусь боці - голова незручно опускається, нормальне кровопостачання голови порушується, шия згинається на бік і таке інше, в результаті - після сну в голові важкість, головні болі, шию ломить, поганий настрій і самопочуття. Щоб запобігти цьому - людина під час сну підкладає руку під голову, чи кілька разів із-за незручностей просинається і підбиває подушку та підкладає під голову кут подушки. Але це не вирішує проблему, а додає до всіх перерахованих симптомів ще і болі руці та плечі, чи їх набряк, хронічне недосипання. Запропонована подушка не має вказаних недоліків. Вона є універсальною, тому має цілком визначені складові частини, які забезпечують комфортне положення голови людини при спанні на лівому боці, на спині, та на правому боці. Оскільки перехід від одного положення сну до іншого, людина у сні здійснює перекочуючись зі спини на той чи інший бік і навпаки, то розміри і конструкція цих частин повинні забезпечувати таку можливість і узгоджуватись з розмірами частин тіла людини. Вказані переваги і можливості запропонованої подушки забезпечуються вказаною геометрією внутрішнього тканинного чохла і вибором його розмірів, що відповідають антропометричним характеристикам тіла людини. Так розміри лівої ЛБЧ, середньої СЧ і правої 2 ПБЧ частин чохла подушки в плані на горизонтальній площині дорівнюють а×в, мм , де а характерний розмір чохла, при цьому а = П/2, мм, де П - ширина людини в плечах в міліметрах, а значення в знаходяться в інтервалі від а до 1,5×а, мм. Розміри верхньої і перехідних секцій бокових частин подушки в плані також враховують антропометричні характеристики тіла 2 людини і дорівнюють, для верхньої секції, близько а×в, мм , розміри передньої перехідної секції 2 бокових частин подушки в плані дорівнюють близько а×(Влв/пр-в×Клв/пр), мм , розміри задньої 2 перехідної секції бокових частин подушки в плані дорівнюють близько а×Влв/пр, мм , де, відповідно, Клв/пр - нахил поверхні розміщення голови при спанні на боці, який має значення нахилу Клв/пр від 1:10 до 1:15, Влв/пр - висота задньої перехідної секції бокових частин подушки, яка може визначатись за формулою Влв/пр=((П-Г)/2-50), мм, де Г - розмір голови людини в площині плечей, наприклад, між крайніми точками вух людини в міліметрах. При цьому при створенні моделей подушок для чоловіків рекомендуємо брати більші значення кута нахилу, наприклад Клв/пр = 1:10, а при створенні моделей подушок для жінок - менші значення кута нахилу, наприклад Клв/пр = 1:15. При складанні бокових частин П-подібного чохла, відповідно пунктів 1 і 2 формули, основа подушки 1 має спільний для всіх трьох частин подушки ЛБЧ, СЧ, ПБЧ внутрішній об'єм та утворює в середній частині поверхню для спання нижнього рівня ПНР. При цьому передні 2 і задні 4 перехідні секції ЛБЧ і ПБЧ займуть майже вертикальне положення, а верхні секції 3 бокових частин подушки займуть положення над основою подушки 1 (фіг. 2), і утворять поверхні для розміщення голови верхнього рівня ПВР. Таким чином універсальна подушка утворюється з трьох різновисоких частин - лівої ЛБЧ, середньої СЧ і правої ПБЧ (фіг. 1, 3), кожна з яких має ширину а мм. При відпочинку і спанні людина розміщує подушку симетрично біля спинки ліжка, і зручно розміщує голову на лівій ЛБЧ поверхні - ПВР для спання на правому боці, на середній СЧ поверхні – ПНР для спання на спині чи на правій ПБЧ поверхні - ПВР для спання на лівому боці. При зміні положення під час сну людина підсвідомо, не прокидаючись перекочується на спину чи в той чи інший бік, при цьому за рахунок запропонованого вибору значення геометричних розмірів подушки, а саме характерної ширини подушки а, пов'язаного з антропометричними характеристиками людини, голова автоматично попадає на середину відповідної частини подушки ЛБЧ, СЧ чи ПБЧ. Середні значення характерного розміру внутрішнього чохла а мають значення, наприклад, а=(250÷270) мм - для дорослих людей, а=(220÷240) мм - для жінок та підлітків, а=(180÷200) мм - для дітей молодшого віку. При цьому правильна висота розміщення голови для сну на якомусь боці визначається вказаним вибором розмірів перехідних передніх 2 і задніх 4 секцій та може доволі просто корегуватись в певних межах щільністю наповнення секцій П-подібного чохла подушки наповнювачем. Як наповнювач секцій внутрішнього тканинного чохла універсальної подушки можуть бути використані як традиційні матеріали (пташиний пух, натуральні волокна), так і сучасні екологічні матеріали (синтапон чи силіконові пухові кульки, чи навіть стиснене повітря та інше). Все це забезпечує здоровий і комфортний сон в трьох найбільш характерних положеннях тіла - на спині, на лівому та правому боці, виключає причини виникнення головного болю вранці і, взагалі, виключає виникнення цілого ряду хронічних захворювань, та є основою хорошого позитивного настрою і фактором високої роботоздатності людини. Особливо необхідно підкреслити універсальність подушки і зручність застосування матерями при годуванні новонароджених дітей груддю в положенні лежачі на боці. Наскільки 3 UA 104615 C2 5 10 15 20 25 30 35 40 45 50 55 60 нам відомо на сьогодні зручних подушок саме для такого виду годування не існує, а запропонована подушка задовольняє всім вимогам в цьому випадку. Крім цього універсальність нашої подушки також може бути використана матерями і при годуванні немовлят в сидячому чи стоячому положенні. Для цього подушку достатньо вийняти з зовнішнього чохла і розгорнути бокові секції внутрішнього чохла до П-подібного виду, показаному на фіг. 1. При цьому внутрішній чохол подушки розміщується навколо стану матері на поясі, основою 1 з переду, а секціями 2, 3, 4 - охоплюючи тіло матері з боків. Немовля зручно вкладається на основу 1 внутрішнього чохла подушки і може годуватись як молоком матері із грудей, так і штучними сумішами з різних ємностей. Крім вказаних позитивних функційних якостей, запропонована подушка має високу технологічність та простоту виготовлення, покращені естетичні характеристики, та може виготовлятись на діючому виробництві подушок. Проведені випробування універсальної подушки повністю підтвердили всі задекларовані її позитивні характеристики. Таким чином позитивний ефект запропонованого пристрою - універсальної подушки для здорового сну, забезпечується можливістю комфортного розміщення голови людини при спанні на лівому боці, на спині, та на правому боці, оптимальним вибором геометричних розмірів секцій внутрішнього чохла подушки з урахуванням антропометричних характеристик тіла людини, зручністю використання та правильним розміщенням голови та хребців шиї в трьох положеннях сну, що забезпечує здоровий сон. Неможливість появи больових відчуттів після сну, гарантує хороше самопочуття і позитивне світосприйняття людині. Важливим також є можливість використання подушки для годування немовлят як лежачи на боці так і в положеннях сидячи чи стоячи. Особливими перевагами запропонованої універсальної подушки є її простота і технологічність в виробництві, можливість виготовлення на існуючому обладнанні, а також додаткові естетичні та гігієнічні переваги пов'язані з можливістю заміни і прання зовнішнього тканинного чохла. Вказані кращі характеристики універсальної подушки в порівнянні з відомими досягаються всією сукупністю відмінних ознак, наведених в формулі винаходу. ФОРМУЛА ВИНАХОДУ 1. Універсальна подушка для здорового сну, що має поверхні для розміщення голови на двох рівнях висоти та в трьох положеннях голови в плані, які визначають три функційні частини подушки, а саме середню частину - для спання на спині та дві бокові, ліву і праву частини - для спання на правому і лівому боці, при цьому середня частина подушки утворює поверхню нижнього рівня, а бокові частини подушки - поверхні верхнього рівня висоти, одночасно всі частини подушки розміщені в спільному для них зовнішньому чохлі універсальної подушки, яка відрізняється тим, що поверхня нижнього рівня є спільною для всіх трьох частин подушки і утворена внутрішнім чохлом подушки, що має в розгорнутому вигляді П-подібну форму і складається з семи зв’язаних між собою прямокутних частин, а саме - основи подушки, яка має для лівої, середньої і правої частин подушки спільну задню кромку і спільний внутрішній об'єм та утворює в середній частині верхньою поверхнею чохла поверхню для спання нижнього рівня висоти, лівої і правої бокових частин подушки, які включають в себе передню перехідну секцію, верхню секцію, і задню перехідну секції, всі частини внутрішнього чохла заповнені м'яким пухоподібним наповнювачем, при цьому ліва, середня і права частини тканинного чохла та їх секції мають геометричні розміри, що відповідають віку та антропометричним характеристикам людини, а поверхні для спання верхнього рівня висоти утворюються однією з поверхонь відповідних верхніх секцій бокових частин подушки, шляхом відповідного переміщення секцій бокових частин подушки вверх і у напрямку до спільної задньої кромки основи подушки та з’єднання з нею відповідної задньої перехідної секції бокових частин подушки. 2. Універсальна подушка для здорового сну за п. 1, яка відрізняється тим, що внутрішній тканинний чохол поділено на основу і секції бокових частин швом вздовж та паралельно передній кромці основи подушки, після заповнення секцій внутрішнього тканинного чохла наповнювачем, в розгорнутому вигляді внутрішній тканинний чохол в плані має геометричні розміри, що враховують індивідуальні антропометричні характеристики тіла людини, а саме поперечний розмір основи подушки (поперечний до осі тіла людини, що спить) складає 3×а мм, а подовжній розмір становить в мм, де а - характерний розмір подушки, що має значення а=П/2, мм, в свою чергу П - дорівнює чи має близькі значення ширини людини в плечах, виміряні в міліметрах, а значення в знаходяться в інтервалі від а до 1,5×а мм, розміри верхньої секції 2 бокових частин подушки в плані дорівнюють близько а×в мм , розміри передньої перехідної 4 UA 104615 C2 2 5 секції бокових частин подушки в плані дорівнюють близько а×(Влв/пр-в×Клв/пр) мм , розміри 2 задньої перехідної секції бокових частин подушки в плані дорівнюють близько а×Влв/пр мм , де Клв/пр - нахил поверхні розміщення голови при спанні на боці, який має значення нахилу Клв/пр від 1:10 до 1:15, Влв/пр - висота задньої перехідної секції бокових частин подушки і може бути визначена за формулою Влв/пр=((П-Г)/2-50) мм, де Г - розмір голови людини в площині плечей в міліметрах. 5 UA 104615 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
