Канал впуску повітря до системи вентиляції

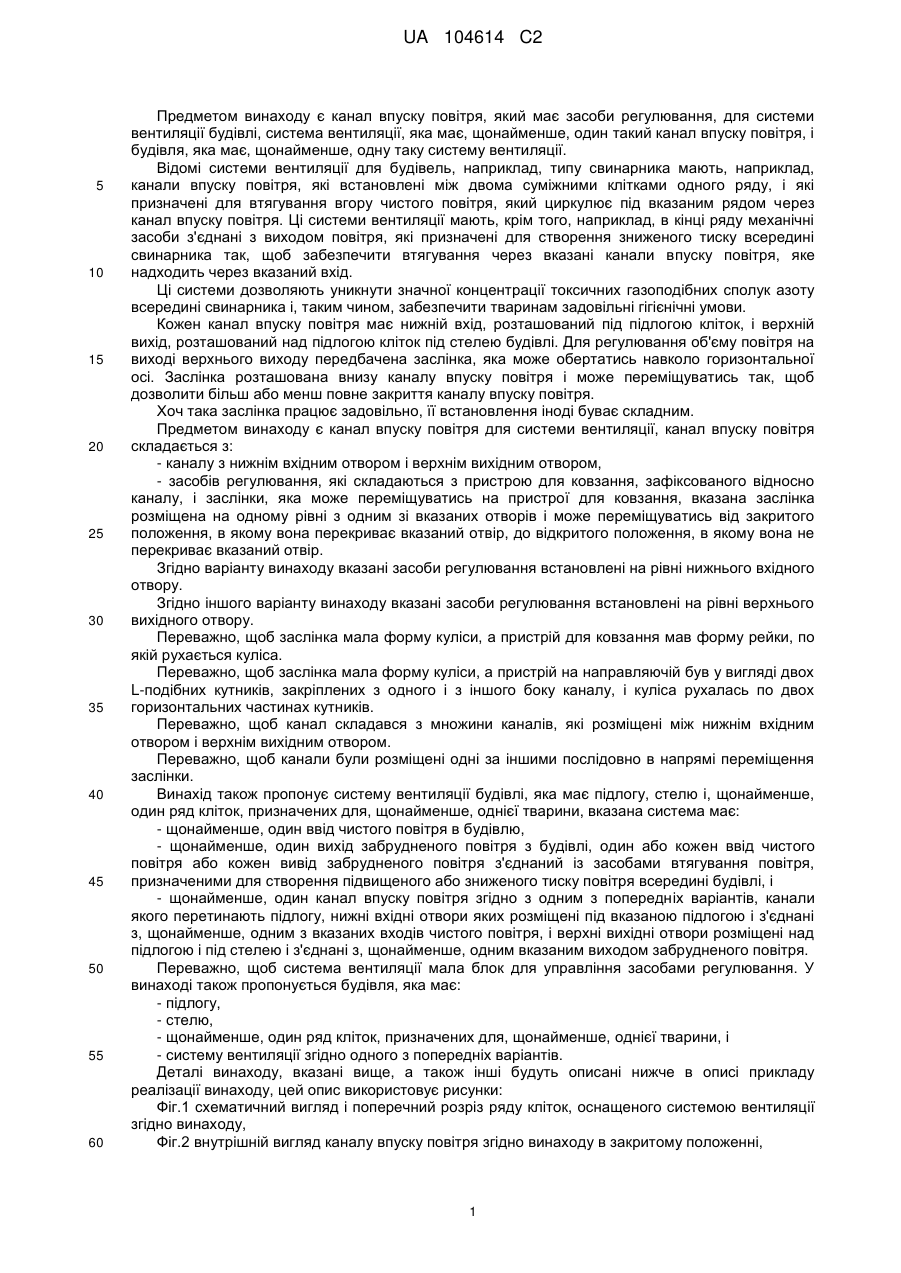

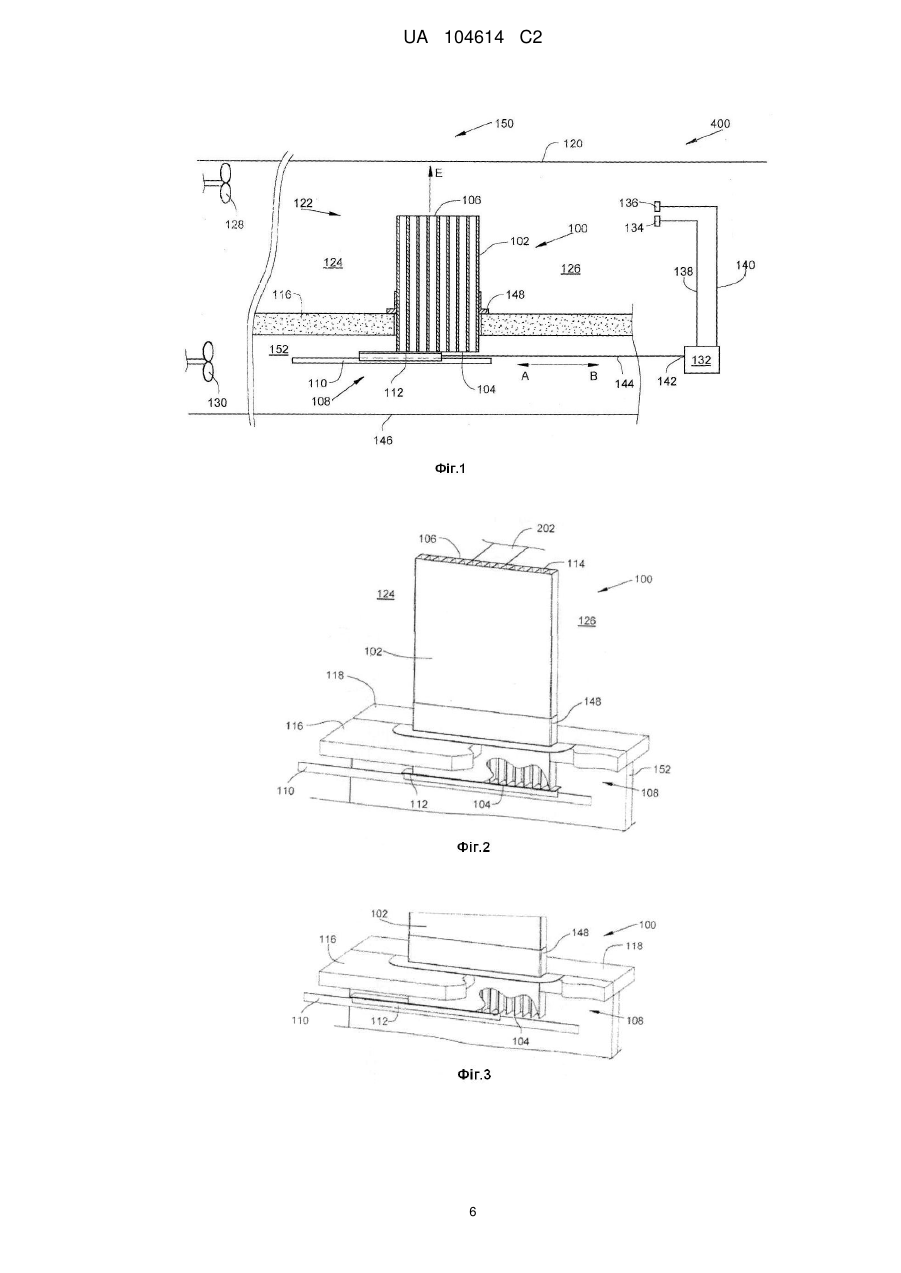

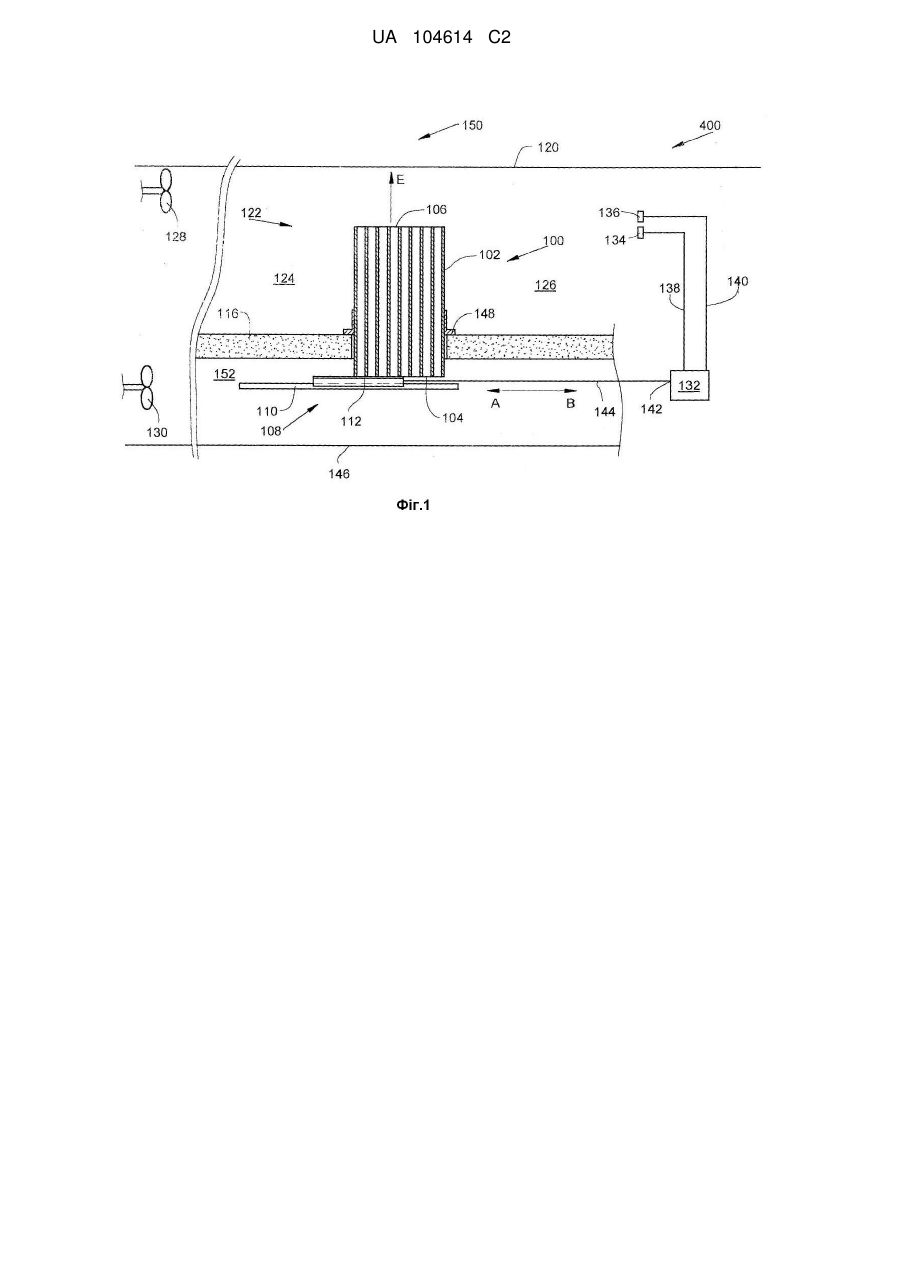

Реферат: Предметом винаходу є канал впуску повітря (100) для системи вентиляції, який містить у собі: - канал (102) з нижнім вхідним отвором (104) і верхнім вихідним отвором (106) і - засоби регулювання (108), розміщені на рівні одного з вказаних отворів (104), які можуть переміщатись між закритим положенням, в якому вони закривають вказаний отвір (104), і відкритим положенням, в якому вони не закривають вказаний отвір (104). UA 104614 C2 (12) UA 104614 C2 UA 104614 C2 5 10 15 20 25 30 35 40 45 50 55 60 Предметом винаходу є канал впуску повітря, який має засоби регулювання, для системи вентиляції будівлі, система вентиляції, яка має, щонайменше, один такий канал впуску повітря, і будівля, яка має, щонайменше, одну таку систему вентиляції. Відомі системи вентиляції для будівель, наприклад, типу свинарника мають, наприклад, канали впуску повітря, які встановлені між двома суміжними клітками одного ряду, і які призначені для втягування вгору чистого повітря, який циркулює під вказаним рядом через канал впуску повітря. Ці системи вентиляції мають, крім того, наприклад, в кінці ряду механічні засоби з'єднані з виходом повітря, які призначені для створення зниженого тиску всередині свинарника так, щоб забезпечити втягування через вказані канали впуску повітря, яке надходить через вказаний вхід. Ці системи дозволяють уникнути значної концентрації токсичних газоподібних сполук азоту всередині свинарника і, таким чином, забезпечити тваринам задовільні гігієнічні умови. Кожен канал впуску повітря має нижній вхід, розташований під підлогою кліток, і верхній вихід, розташований над підлогою кліток під стелею будівлі. Для регулювання об'єму повітря на виході верхнього виходу передбачена заслінка, яка може обертатись навколо горизонтальної осі. Заслінка розташована внизу каналу впуску повітря і може переміщуватись так, щоб дозволити більш або менш повне закриття каналу впуску повітря. Хоч така заслінка працює задовільно, її встановлення іноді буває складним. Предметом винаходу є канал впуску повітря для системи вентиляції, канал впуску повітря складається з: - каналу з нижнім вхідним отвором і верхнім вихідним отвором, - засобів регулювання, які складаються з пристрою для ковзання, зафіксованого відносно каналу, і заслінки, яка може переміщуватись на пристрої для ковзання, вказана заслінка розміщена на одному рівні з одним зі вказаних отворів і може переміщуватись від закритого положення, в якому вона перекриває вказаний отвір, до відкритого положення, в якому вона не перекриває вказаний отвір. Згідно варіанту винаходу вказані засоби регулювання встановлені на рівні нижнього вхідного отвору. Згідно іншого варіанту винаходу вказані засоби регулювання встановлені на рівні верхнього вихідного отвору. Переважно, щоб заслінка мала форму куліси, а пристрій для ковзання мав форму рейки, по якій рухається куліса. Переважно, щоб заслінка мала форму куліси, а пристрій на направляючій був у вигляді двох L-подібних кутників, закріплених з одного і з іншого боку каналу, і куліса рухалась по двох горизонтальних частинах кутників. Переважно, щоб канал складався з множини каналів, які розміщені між нижнім вхідним отвором і верхнім вихідним отвором. Переважно, щоб канали були розміщені одні за іншими послідовно в напрямі переміщення заслінки. Винахід також пропонує систему вентиляції будівлі, яка має підлогу, стелю і, щонайменше, один ряд кліток, призначених для, щонайменше, однієї тварини, вказана система має: - щонайменше, один ввід чистого повітря в будівлю, - щонайменше, один вихід забрудненого повітря з будівлі, один або кожен ввід чистого повітря або кожен вивід забрудненого повітря з'єднаний із засобами втягування повітря, призначеними для створення підвищеного або зниженого тиску повітря всередині будівлі, і - щонайменше, один канал впуску повітря згідно з одним з попередніх варіантів, канали якого перетинають підлогу, нижні вхідні отвори яких розміщені під вказаною підлогою і з'єднані з, щонайменше, одним з вказаних входів чистого повітря, і верхні вихідні отвори розміщені над підлогою і під стелею і з'єднані з, щонайменше, одним вказаним виходом забрудненого повітря. Переважно, щоб система вентиляції мала блок для управління засобами регулювання. У винаході також пропонується будівля, яка має: - підлогу, - стелю, - щонайменше, один ряд кліток, призначених для, щонайменше, однієї тварини, і - систему вентиляції згідно одного з попередніх варіантів. Деталі винаходу, вказані вище, а також інші будуть описані нижче в описі прикладу реалізації винаходу, цей опис використовує рисунки: Фіг.1 схематичний вигляд і поперечний розріз ряду кліток, оснащеного системою вентиляції згідно винаходу, Фіг.2 внутрішній вигляд каналу впуску повітря згідно винаходу в закритому положенні, 1 UA 104614 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг.3 вигляд в перспективі внутрішнього вигляду вказаного каналу впуску повітря в проміжному відкритому положенні, Фіг.4 вигляд в перспективі внутрішнього вигляду вказаного каналу впуску повітря в повністю відкритому положенні, Фіг.5 вигляд засобів регулювання по стрілці А Фіг. 1, Фіг.6 вигляд засобів регулювання згідно іншого варіанту винаходу, і Фіг.7 - система вентиляції згідно іншого варіанта винаходу. В прикладі реалізації винаходу на фіг.1 частково представлений ряд 122 кліток 124 і 126, наприклад, у свинарнику, які розташовані під стелею 120 будівлі 400. На фіг.2 показаний вигляд у перспективі варіанту реалізації винаходу, показаного на фіг.1, в якому клітки 124 і 126 розділені роздільною стіною 202. Кожна клітка 124, 126 ряду 122 має гратчасту підлогу 118 і призначену для, щонайменше, однієї тварини, і має під вказаними гратами простір для відводу екскрементів тварин. Перед клітками 124 і 126 розташована підлога 116, яка служить, наприклад, для коридору для проходу. Підлога 116 має покриття, наприклад, з бетонних плит і дозволяє під вказаними плитами облаштувати захищений простір, недоступний для вказаних екскрементів. Для кращого розділення вказаного простору для відводу і захищеного простору між підлогами 116 і 118 передбачена вертикальна стіна 152 і плита фундаменту 146. Система вентиляції 150 передбачена для вентиляції простору, обмеженого кожною кліткою 124, 126 ряду 122 і стелею 120. Система вентиляції 150 згідно винаходу має, щонайменше, один канал впуску повітря 100. У варіанті винаходу, представленому тут, канал впуску повітря 100 вмонтований у підлогу 116 коридору для проходу, спереду від підлоги 118 кліток 124 і 126. У варіанті винаходу, показаного на фіг.2 канал впуску повітря 100 упирається у роздільну стіну 202, яка тут розташована перпендикулярно до каналу впуску повітря 100. Але канал впуску повітря 100 може не впиратись в стіну, яка простягається паралельно вказаному каналу впуску повітря 100 або мати будь-які інші можливі конфігурації. Кожен канал впуску повітря 100 має канал 102 і у своїй нижній частині фланець 148, передбачений для встановлення на підлогу 118 кожної клітки 124, 126 і підлогу 116 коридору для проходу, який він перекриває. Канал 102 має нижній вхідний отвір 104 і верхній вихідний отвір 106. Система вентиляції 150 також містить у собі, щонайменше, один вхід чистого повітря (не показаний), наприклад під підлогою 116 коридору для проходу, передбачений для з'єднання з нижнім впускним отвором 104 кожного каналу впуску повітря 100. Впуск чистого повітря забезпечує вхід зовнішнього чистого повітря всередину будівлі 400. Нижній вхідний отвір 104 кожного каналу 102 знаходиться під підлогою 116 коридору для проходу. Верхній вихідний отвір 106 кожного каналу 102 розташований над підлогами 116 і 118 і під стелею 120 будівлі 400. На прикладі фіг. 1 впуск чистого повітря призначений для сполучення з захищеним простором між стіною 152, підлогою 116 і плитою фундаменту 146 так, що чисте повітря, подане з впуску чистого повітря під підлогою 116 коридору для проходу не контактувало з екскрементами. Система вентиляції 150, крім того, містить у собі, наприклад, у кінці кожного ряду 122 механічні засоби втягування повітря 128, 130, з'єднані з виходом забрудненого повітря або зверху, або знизу підлог 116 і 118, і які передбачені для створення зниженого тиску повітря всередині свинарника 400, щоб забезпечити втягування каналом впуску повітря 100 чистого повітря з входу чистого повітря. Верхні вихідні отвори 106 сполучені з виходом забрудненого повітря, який дозволяє видаляти забруднене повітря з будівлі 400 назовні. Ці засоби втягування 128 і 130 складаються, наприклад, з, щонайменше, одного витяжного вентилятора. У випадку, коли засоби втягування 130 розміщені під підлогою 118, їх встановлюють у просторі для відводу, щоб створити потік втягування повітря, який перетинає підлогу 118 кліток 124 і 126. У випадку, коли засоби втягування 130 розміщені над підлогою 116 і 118, їх встановлюють під стелею 120. Кожний вхідний канал впуску повітря 100 оснащений засобами регулювання 108, призначеними для зміни об'єму повітря, яке проходить через канал 102 від його нижнього вхідного отвору 104 до його верхнього вихідного отвору 106. Засоби регулювання 108 складаються із заслінки 112 і пристрою для ковзання 110. Пристрій для ковзання 110 встановлений фіксовано відносно каналу 102 під підлогою 116 коридору для проходу, тобто в захищеному просторі, а заслінка 112 може рухатись поступально по пристрою для ковзання 110. Заслінка 112 може рухатись між закритим положенням, в якому вона 2 UA 104614 C2 5 10 15 20 25 30 35 40 45 50 55 закриває нижній вхідний отвір 104, і відкритим положенням, в якому вона не закриває нижній вхідний отвір 104. Заслінка 112 може займати будь-яке проміжне положення між відкритим положенням і закритим положенням. Заслінка 112 встановлена на системі з тягою 144, яка з'єднана з виходом блоку управління 132. Система з тягою 144 і блок управління 132 в цьому варіанті встановлені під підлогою 116 коридору для проходу. Блок управління 132 має один або декілька входів управління 138 і 140, які з'єднані відповідно з одним або кількома зондами 134 і 136 (в даному варіанті з двома). Зонди 134 і 136 встановлені між поверхнями підлог 116 і 118 і стелею 120. Вони призначені відповідно для вимірювання характеристик навколишнього повітря, наприклад, температури і вологості. Блок управління 132 призначений для управління через систему з тягою 144 в залежності від значень, які надходять на його входи 138 і 140 від, щонайменше, одного із зондів 134 і 136, поступальним переміщенням заслінки 112 відносно пристрою для ковзання 110 відповідного каналу впуску повітря 100 (стрілки А і В - два можливих напрямки переміщення). Система з тягою 144 може бути з'єднана з кількома заслінками 112. Система вентиляції 150 призначена для регулювання об'єму повітря на виході кожного каналу 102 так, щоб швидкість повітря на виході кожного каналу 102, була постійною в часі і достатньою для того, щоб повітря, яке виходить з верхнього вихідного отвору 106, завжди досягало стелі 120 свинарника 400 (стрілка Е). На фіг.2-4 показаний канал впуску повітря 100, засоби регулювання якого перебувають відповідно в закритому, проміжному і повністю відкритому положенні. На фіг.5 показаний окремий варіант реалізації засобів регулювання 108. Заслінка 112 в цьому варіанті має форму Т-подібної куліси, яка переміщується по пристрою з направляючою 110, яка в цьому варіанті має форму рейки. Заслінка 112 в цьому випадку має поздовжній паз 502, який надітий на рейку 110. Верхня поверхня 504 заслінки 112 розміщена на одному рівні з нижнім вхідним отвором 104 каналу 102. В залежності від положення заслінки 112, нижній вхідний отвір 104 відкритий більше або менше і, відповідно, змінюється об'єм повітря, яке втягується. На фіг.6 показаний інший варіант реалізації засобів регулювання 108. Заслінка 612 в цьому варіанті має форму Т-подібної куліси, яка ковзає по пристрою для ковзання 610, який тут має форму двох L-подібних кутників, закріплених з одного і з іншого боку каналу 102, наприклад, за допомогою гвинтів. Заслінка 612 ковзає по двох горизонтальних сторонах кутників 610, які розміщені навпроти один одного. Верхня поверхня 604 заслінки 612 знаходиться на одному рівні з нижнім вхідним отвором 104 каналу 102. В залежності від положення заслінки 612, нижній вхідний отвір 104 відкритий більше або менше і, відповідно, змінюється об'єм повітря, яке втягується. Канал 102 каналу впуску повітря 100 утворений множиною каналів 114, які розташовані прямолінійно між нижнім вхідним отвором 104 і верхнім вихідним отвором 106. Канали 114 розміщені один біля одного в напрямі переміщення заслінки 112, 612. Таким чином, коли заслінка 112, 812 переміщується до відкритого положення, вона відкриває канали 114 один за одним. Наявність каналів 114 гарантує, що повітря, яке втягується нижнім вхідним отвором 104 ефективно вийде через верхній вихідний отвір 106 і не буде поглинатись внаслідок порушень руху всередині об'єму каналу 102. В разі відсутності цих каналів 114, канал 102 являв би собою великий внутрішній об'єм, і при втягуванні малої кількості повітря через нижній вхідний отвір 104 воно розчинялось би всередині цього великого об'єму і виходило б з верхнього вихідного отвору 106 з меншою швидкістю. На фіг.7 показана система вентиляції 750 згідно іншого варіанту реалізації винаходу, встановлена в будівлі з підлогою 116. Система 750 містить у собі канал впуску повітря 700, до складу якого входять: - канал 702 з нижнім вхідним отвором 704 і верхнім вихідним отвором 706 і - засоби регулювання 708, встановлені на рівні верхнього вихідного отвору 706, і які можуть рухатись між закритим положенням, в якому вони закривають верхній вихідний отвір 706, і відкритим положенням, в якому вони не закривають верхній вихідний отвір 706. Канал 702 каналу впуску повітря 700 утворений множиною каналів 714, які розташовані прямолінійно між нижнім вхідним отвором 704 і верхнім вихідним отвором 706. 3 UA 104614 C2 5 10 15 20 25 30 35 40 45 50 55 Засоби регулювання 708 складаються з пристрою для ковзання 710, встановленого на каналі 702, і гнучкої заслінки 712, встановленої з можливістю переміщення на пристрої для ковзання 710. Пристрій для ковзання 710 тут встановлений на каналі 702 на рівні верхнього вихідного отвору 706 і може мати форму, наприклад, двох пазів, розміщених один навпроти одного, між якими переміщується заслінка 712, як показано на фіг.6. Заслінка 712 закріплена на системі з тягою 744, яка з'єднана з виходом блоку управління. У варіанті винаходу, показаному на фіг.7, заслінка 712 і система з тягою 744 переміщуються в коридор 713, який проходить прямолінійно між нижнім вхідним отвором 704 і верхнім вихідним отвором 706. Система з тягою 744 розміщена під підлогою 116, щоб не загромаджувати будівлю, але вона може бути розміщена і над підлогою 116. На фіг.7 заслінка 712 знаходиться у положенні проміжного відкривання. Система вентиляції 150, 750 ряду 122 кліток 124 і 126 працює наступним чином. Поки вентиляція будівлі 400 не потрібна, заслінка 112, 612, 712 кожного каналу впуску повітря 100, 700 ряду 122 займає положення закриття, показане на фіг.2. В залежності від значень, які надходять на вхід блока управління 132 від зондів 134 і 136, блок управління своїм виходом 142 викликає переміщення системи з тягою 144, 744 і, відповідно, таке саме переміщення заслінки 112, 612, 712 в напрямі А або В, а значить і визначений об'єм повітря, яке надходить в кожний канал впуску повітря 100, 700. Якщо значення з виходів зондів 134 і 136 такі, що характеристики повітря у свинарнику 400 вимагають зменшення об'єму повітря, яке проходить через кожен канал 102, 702, щоб підтримати постійну і мінімальну швидкість повітря, яке виходить з верхнього вихідного отвору 106, 706 кожного каналу впуску повітря 100, 700, блок 132 реагує наступним чином. Він через вихід 142 викликає переміщення кожної заслінки 112, 612, 712 у напрямі стрілки В, що зменшує об'єм повітря, яке надходить через канал 102, 702, так, що швидкість виходу повітря знову стає постійною, і повітря, яке виходить з кожного каналу впуску повітря 100, 700, досягає стелі 120. Якщо, навпаки, значення, які надходять на вхід блока управління від зондів 134 і 136 вимагають збільшення об'єму повітря, яке проходить через кожен канал 102, 702, блок управління 132 викликає переміщення кожної заслінки 112, 612, 712 у напрямі стрілки А, що збільшує об'єм повітря, яке надходить через канал 102, 702, так, що швидкість виходу повітря знову стає постійною, і повітря, яке виходить з кожного каналу впуску повітря 100, 700, досягає стелі 120. В результаті досягається задовільна і тривала вентиляції кожної клітки 124, 126 ряду 122 на рівні його підлоги 118 і, відповідно, кожної тварини в цих клітках. Перевагою система вентиляції 150, 750 згідно винаходу є регулювання швидкості повітря, яке виходить з верхнього вихідного отвору 106, 706 кожного каналу 102, 702 на мінімальному рівні, необхідному для того, щоб кожна частина стелі 120 навпроти вказаного каналу 102, 702 була вентильована в залежності, щонайменше, від однієї характеристики навколишнього повітря ряду 122 з клітками 124 і 126. Крім того, вентиляція в результаті дозволяє значно зменшити концентрацію токсичних газів у клітках 124 і 126 на рівні їх підлог 118 і, таким чином, покращити гігієнічні умови для тварин у вказаних клітках 124 і 126. Відзначимо, що система вентиляції 150, 750 згідно винаходу може мати декілька систем з тягою 144, 744 окремо призначених для незалежного управління переміщенням заслінки 112, 612, 712 кожного каналу впуску повітря 100, 700 так, щоб об'єм повітря, яке виходить з кожного каналу впуску повітря 100: 700, був адаптованим для тварин, які перебувають в клітках 124 і 126, для яких працює канал впуску повітря 100, 700. Звичайно, цей винахід не обмежується наведеними тут прикладами та варіантами реалізації, можливі також інші варіанти, зрозумілими спеціалістам. Наприклад, тут описаний варіант винаходу, коли у будівлі створюється знижений тиск повітря, але винахід також може бути застосований у варіанті, коли в будівлі створюється підвищений тиск повітря. Механічні засоби втягування повітря, які з'єднані з входом чистого повітря і втягують чисте повітря ззовні і подають його всередину будівлі через канали від нижнього вхідного отвору до верхнього вихідного отвору. Механічні засоби втягування повітря передбачені також для створення підвищеного тиску повітря всередині свинарника. 4 UA 104614 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 1. Канал впуску повітря (100, 700) для системи вентиляції (150, 750) містить у собі: канал (102, 702) з нижнім вхідним отвором (104, 704) і з верхнім вихідним отвором (106, 706) і складається з множини каналів (114, 714), які розміщені між нижнімвхідним отвором (104, 704) і верхнім вихідним отвором (106, 706), засоби регулювання (108, 708), які складаються з пристрою для ковзання (110, 610, 710), встановленого відносно каналу (102, 702), і заслінки (112, 612, 712), яка встановлена на пристрої для ковзання (110, 610, 710) з можливістю рухатись поступально, вказана заслінка (112, 612, 712) встановлена на рівні отворів (104, 704, 106, 706) і може рухатись між закритим положенням, в якому вона закриває отвір (104, 704, 106, 706), і відкритим положенням, в якому вона не закриває отвір (104, 704, 106, 706), канали (114, 714), розміщені один за одним у напрямку поступального руху заслінки (112, 612, 712) так, що коли заслінка (112, 612) рухається у відкрите положення, вона відкриває канали (114) один за одним і, коли заслінка (112, 612) рухається у закрите положення, вона закриває канали (114) один за одним. 2. Канал впуску повітря (100) за п. 1, який відрізняється тим, що вказані засоби регулювання (108) встановлені на рівні нижнього вхідного отвору (104). 3. Канал впуску повітря (700) за п. 1, який відрізняється тим, що вказані засоби регулювання (708) встановлені на рівні верхнього вихідного отвору (706). 4. Канал впуску повітря (100) за будь-яким з пп. 1-3, який відрізняється тим, що заслінка (112) має форму куліси, і тим, що пристрій для ковзання (110) має форму рейки, по якій ковзає вказана куліса. 5. Канал впуску повітря (100, 700) за будь-яким з пп. 1-3, який відрізняється тим, що заслінка (612, 712) має форму куліси, і тим, що пристрій для ковзання (610, 710) має форму двох Lподібних кутників, встановлених з однієї і з іншої сторони каналу (102, 702), і тим, що куліса ковзає по двох горизонтальних частинах кутників (610, 710). 6. Система вентиляції (150, 750) будівлі (400), яка має підлогу (116, 118), стелю (120) і щонайменше один ряд (122) кліток (124, 126), призначених для утримання щонайменше однієї тварини містить у собі: щонайменше один вхід чистого повітря в будівлю (400), щонайменше один вихід забрудненого повітря з будівлі (400), один або кожен вхід чистого повітря або один або кожен вихід забрудненого повітря з'єднаний із засобами втягування повітря (128, 130), передбаченими для створення підвищеного або зниженого тиску повітря всередині будівлі (400), і щонайменше один канал впуску повітря (100, 700) за одним з пунктів 1-5, канали якого (102, 702) перетинають підлогу (116, 118), нижні вхідні отвори (104, 704) якого розміщені під вказаною підлогою (116, 118) і з'єднані з щонайменше одним вказаним входом чистого повітря, і верхні вихідні отвори (106, 706) якого розміщені над підлогою (116, 118) і під стелею (120) і сполучаються із щонайменше одним зі вказаних виходів забрудненого повітря. 7. Система вентиляції (150, 750) за п. 6, яка відрізняється тим, що вона містить у собі блок (132) для управління засобами регулювання (108, 708). 8. Будівля (400), яка містить у собі: підлогу (116, 118), стелю (120), щонайменше один ряд (122) кліток (124, 126), призначених для утримання щонайменше однієї тварини, і систему вентиляції (150, 750) за одним з пп. 6 або 7. 5 UA 104614 C2 6 UA 104614 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
