Мультиварка

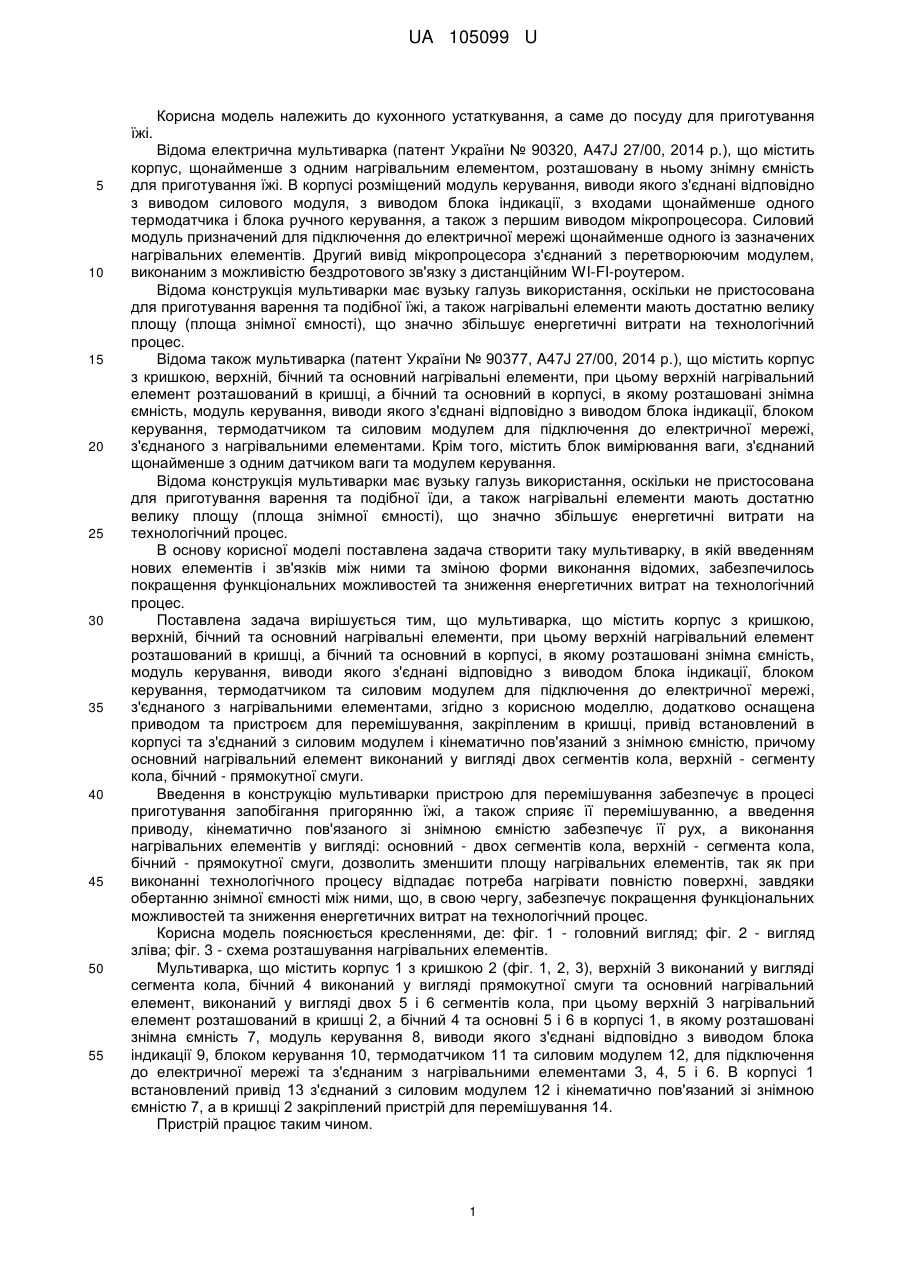

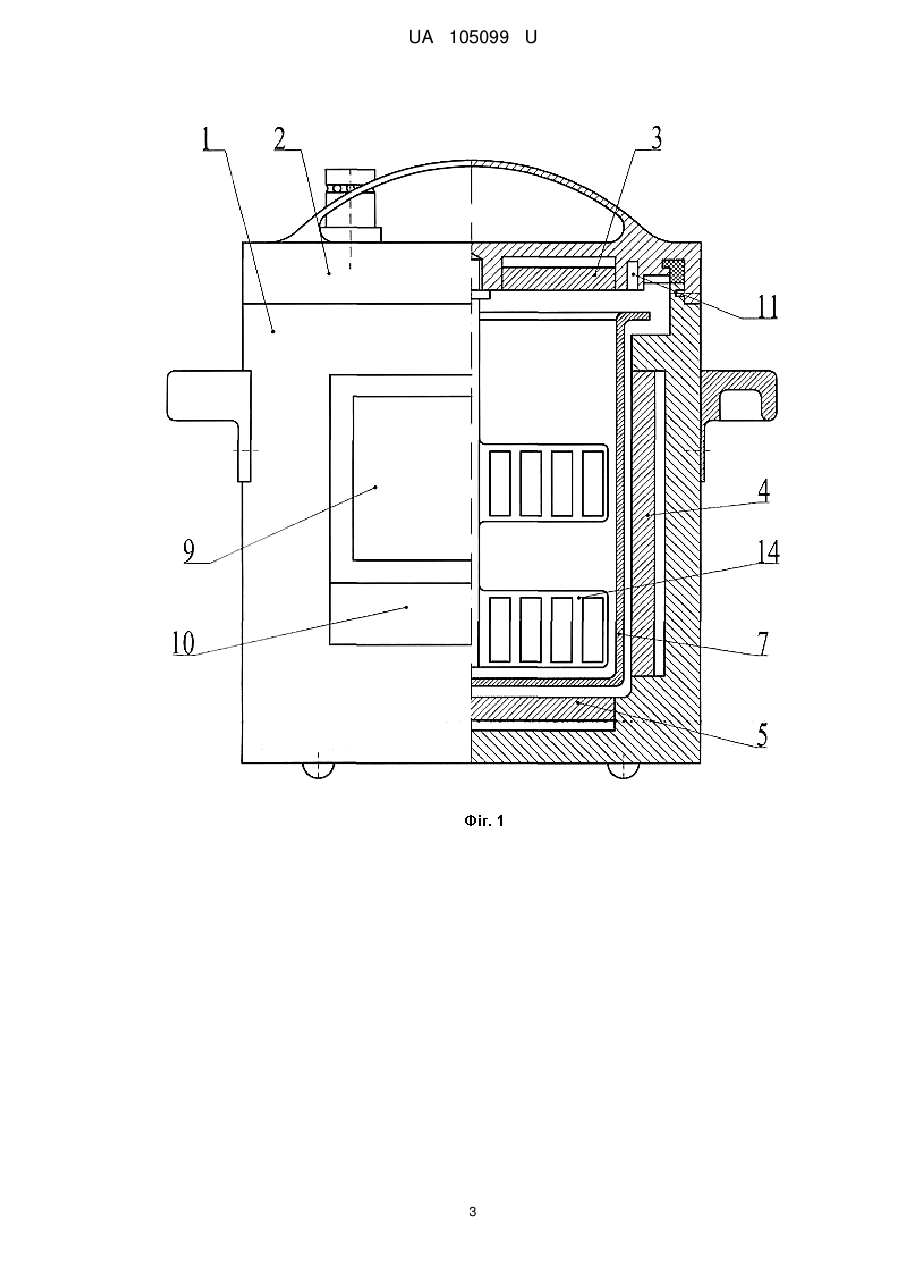

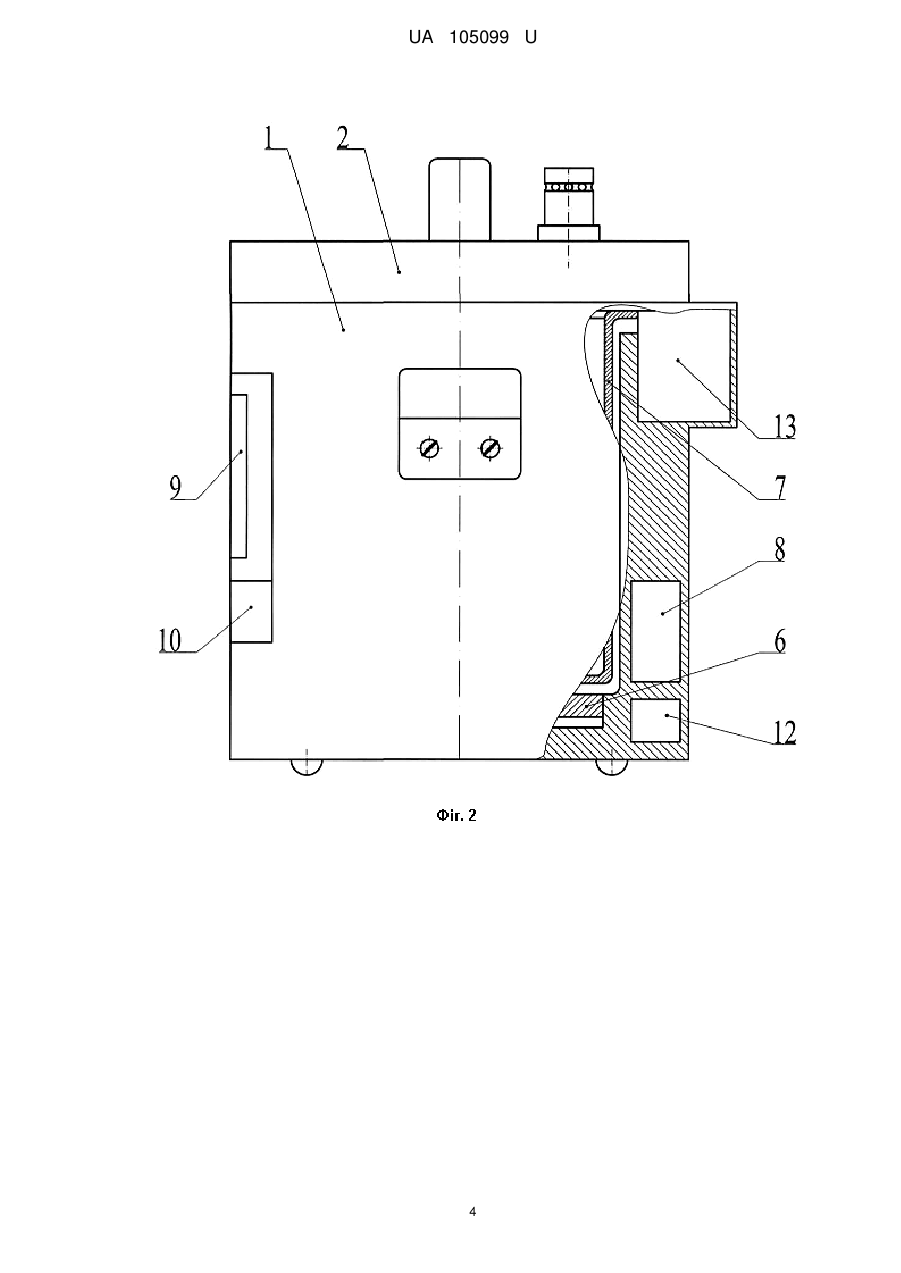

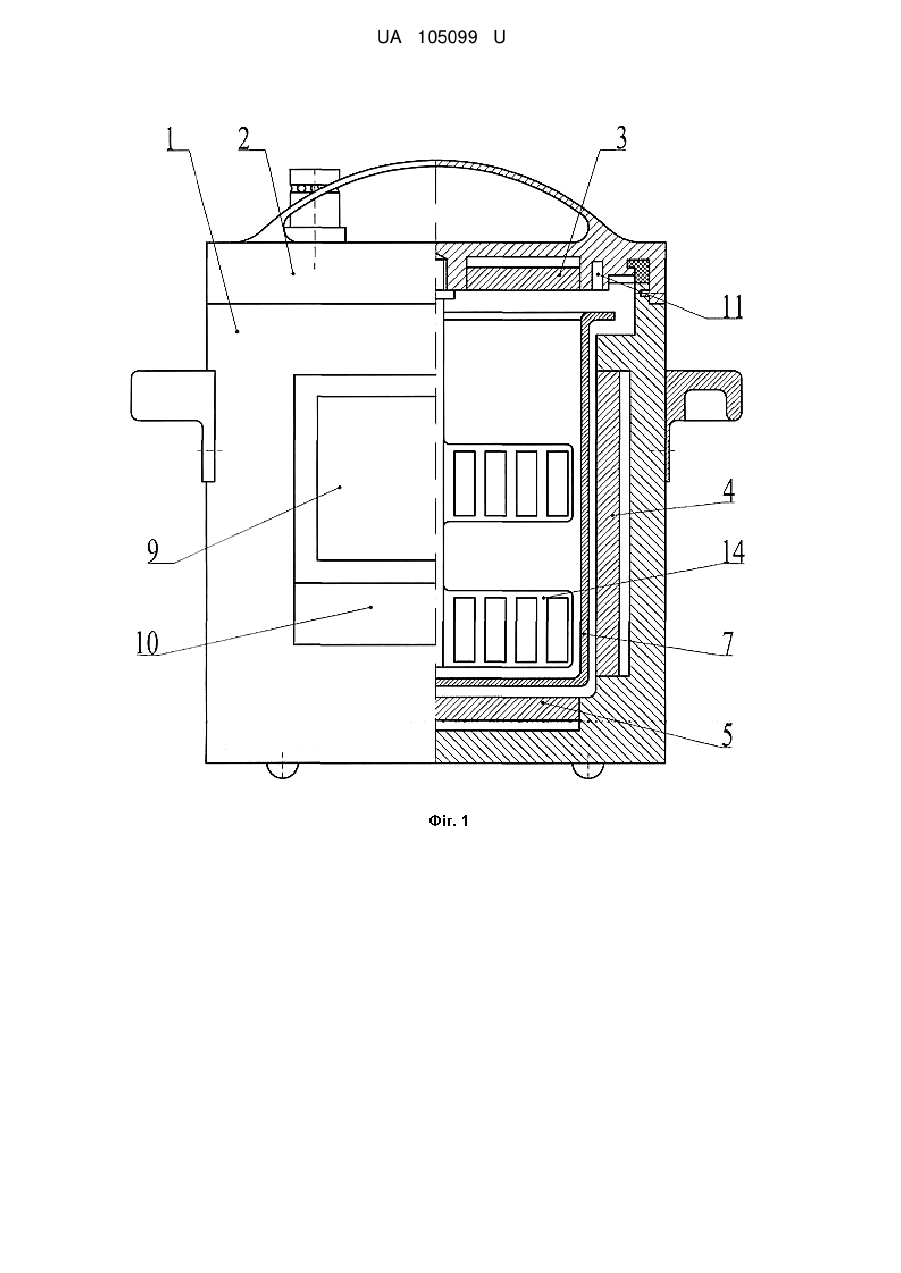

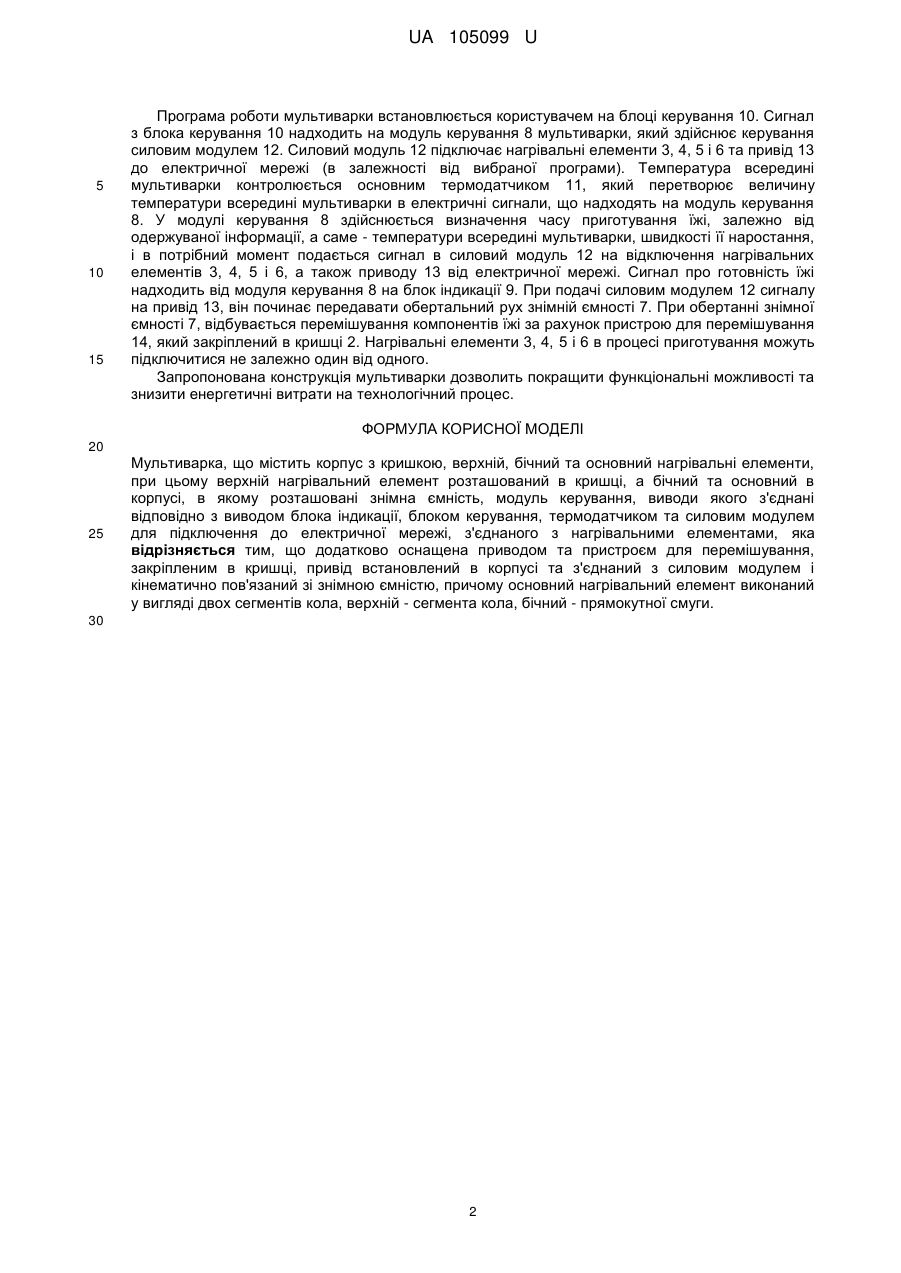

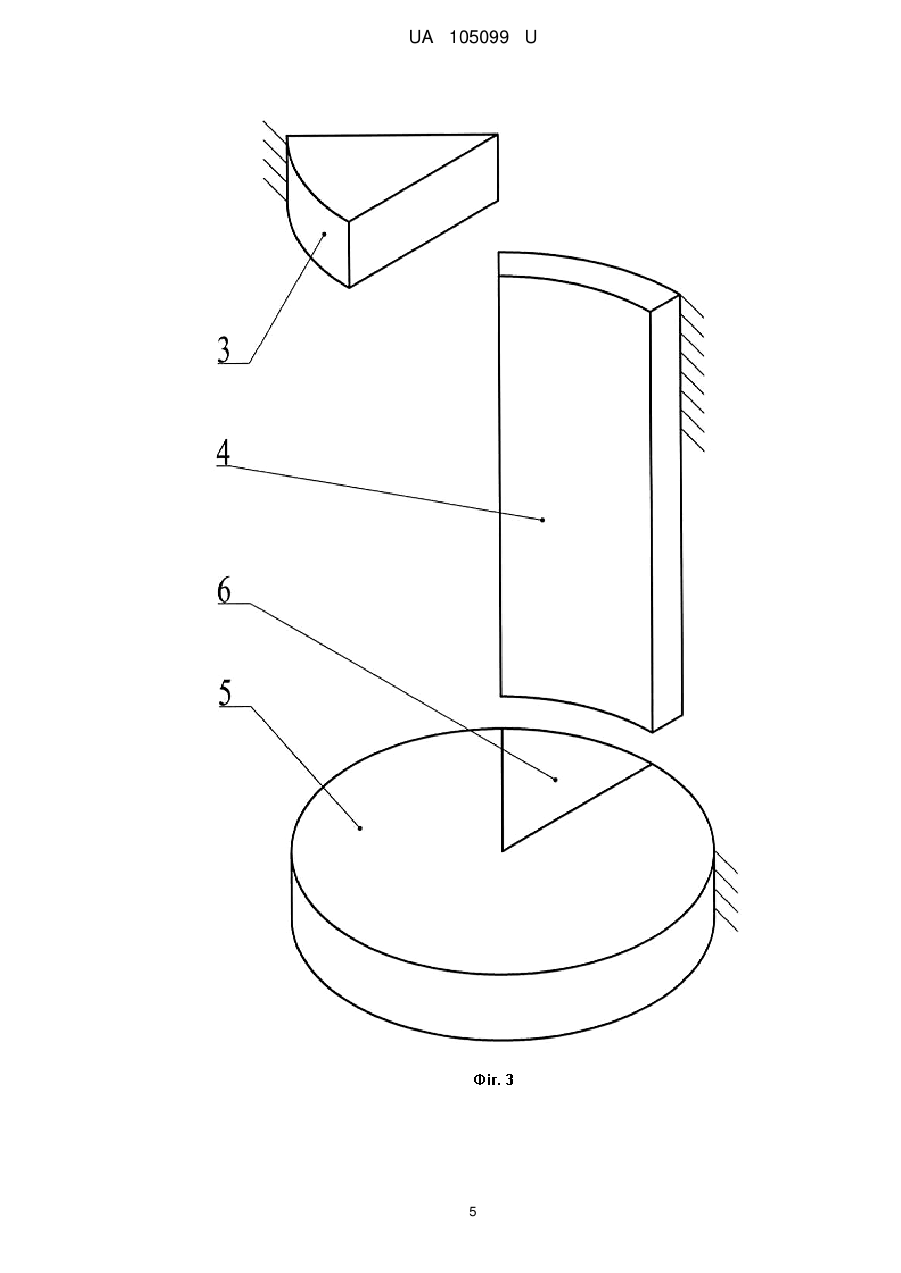

Реферат: UA 105099 U UA 105099 U Корисна модель належить до кухонного устаткування, а саме до посуду для приготування їжі. 5 10 15 20 25 30 35 40 45 50 55 Відома електрична мультиварка (патент України № 90320, A47J 27/00, 2014 р.), що містить корпус, щонайменше з одним нагрівальним елементом, розташовану в ньому знімну ємність для приготування їжі. В корпусі розміщений модуль керування, виводи якого з'єднані відповідно з виводом силового модуля, з виводом блока індикації, з входами щонайменше одного термодатчика і блока ручного керування, а також з першим виводом мікропроцесора. Силовий модуль призначений для підключення до електричної мережі щонайменше одного із зазначених нагрівальних елементів. Другий вивід мікропроцесора з'єднаний з перетворюючим модулем, виконаним з можливістю бездротового зв'язку з дистанційним WI-FI-роутером. Відома конструкція мультиварки має вузьку галузь використання, оскільки не пристосована для приготування варення та подібної їжі, а також нагрівальні елементи мають достатню велику площу (площа знімної ємності), що значно збільшує енергетичні витрати на технологічний процес. Відома також мультиварка (патент України № 90377, A47J 27/00, 2014 р.), що містить корпус з кришкою, верхній, бічний та основний нагрівальні елементи, при цьому верхній нагрівальний елемент розташований в кришці, а бічний та основний в корпусі, в якому розташовані знімна ємність, модуль керування, виводи якого з'єднані відповідно з виводом блока індикації, блоком керування, термодатчиком та силовим модулем для підключення до електричної мережі, з'єднаного з нагрівальними елементами. Крім того, містить блок вимірювання ваги, з'єднаний щонайменше з одним датчиком ваги та модулем керування. Відома конструкція мультиварки має вузьку галузь використання, оскільки не пристосована для приготування варення та подібної їди, а також нагрівальні елементи мають достатню велику площу (площа знімної ємності), що значно збільшує енергетичні витрати на технологічний процес. В основу корисної моделі поставлена задача створити таку мультиварку, в якій введенням нових елементів і зв'язків між ними та зміною форми виконання відомих, забезпечилось покращення функціональних можливостей та зниження енергетичних витрат на технологічний процес. Поставлена задача вирішується тим, що мультиварка, що містить корпус з кришкою, верхній, бічний та основний нагрівальні елементи, при цьому верхній нагрівальний елемент розташований в кришці, а бічний та основний в корпусі, в якому розташовані знімна ємність, модуль керування, виводи якого з'єднані відповідно з виводом блока індикації, блоком керування, термодатчиком та силовим модулем для підключення до електричної мережі, з'єднаного з нагрівальними елементами, згідно з корисною моделлю, додатково оснащена приводом та пристроєм для перемішування, закріпленим в кришці, привід встановлений в корпусі та з'єднаний з силовим модулем і кінематично пов'язаний з знімною ємністю, причому основний нагрівальний елемент виконаний у вигляді двох сегментів кола, верхній - сегменту кола, бічний - прямокутної смуги. Введення в конструкцію мультиварки пристрою для перемішування забезпечує в процесі приготування запобігання пригорянню їжі, а також сприяє її перемішуванню, а введення приводу, кінематично пов'язаного зі знімною ємністю забезпечує її рух, а виконання нагрівальних елементів у вигляді: основний - двох сегментів кола, верхній - сегмента кола, бічний - прямокутної смуги, дозволить зменшити площу нагрівальних елементів, так як при виконанні технологічного процесу відпадає потреба нагрівати повністю поверхні, завдяки обертанню знімної ємності між ними, що, в свою чергу, забезпечує покращення функціональних можливостей та зниження енергетичних витрат на технологічний процес. Корисна модель пояснюється кресленнями, де: фіг. 1 - головний вигляд; фіг. 2 - вигляд зліва; фіг. 3 - схема розташування нагрівальних елементів. Мультиварка, що містить корпус 1 з кришкою 2 (фіг. 1, 2, 3), верхній 3 виконаний у вигляді сегмента кола, бічний 4 виконаний у вигляді прямокутної смуги та основний нагрівальний елемент, виконаний у вигляді двох 5 і 6 сегментів кола, при цьому верхній 3 нагрівальний елемент розташований в кришці 2, а бічний 4 та основні 5 і 6 в корпусі 1, в якому розташовані знімна ємність 7, модуль керування 8, виводи якого з'єднані відповідно з виводом блока індикації 9, блоком керування 10, термодатчиком 11 та силовим модулем 12, для підключення до електричної мережі та з'єднаним з нагрівальними елементами 3, 4, 5 і 6. В корпусі 1 встановлений привід 13 з'єднаний з силовим модулем 12 і кінематично пов'язаний зі знімною ємністю 7, а в кришці 2 закріплений пристрій для перемішування 14. Пристрій працює таким чином. 1 UA 105099 U 5 10 15 Програма роботи мультиварки встановлюється користувачем на блоці керування 10. Сигнал з блока керування 10 надходить на модуль керування 8 мультиварки, який здійснює керування силовим модулем 12. Силовий модуль 12 підключає нагрівальні елементи 3, 4, 5 і 6 та привід 13 до електричної мережі (в залежності від вибраної програми). Температура всередині мультиварки контролюється основним термодатчиком 11, який перетворює величину температури всередині мультиварки в електричні сигнали, що надходять на модуль керування 8. У модулі керування 8 здійснюється визначення часу приготування їжі, залежно від одержуваної інформації, а саме - температури всередині мультиварки, швидкості її наростання, і в потрібний момент подається сигнал в силовий модуль 12 на відключення нагрівальних елементів 3, 4, 5 і 6, а також приводу 13 від електричної мережі. Сигнал про готовність їжі надходить від модуля керування 8 на блок індикації 9. При подачі силовим модулем 12 сигналу на привід 13, він починає передавати обертальний рух знімній ємності 7. При обертанні знімної ємності 7, відбувається перемішування компонентів їжі за рахунок пристрою для перемішування 14, який закріплений в кришці 2. Нагрівальні елементи 3, 4, 5 і 6 в процесі приготування можуть підключитися не залежно один від одного. Запропонована конструкція мультиварки дозволить покращити функціональні можливості та знизити енергетичні витрати на технологічний процес. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Мультиварка, що містить корпус з кришкою, верхній, бічний та основний нагрівальні елементи, при цьому верхній нагрівальний елемент розташований в кришці, а бічний та основний в корпусі, в якому розташовані знімна ємність, модуль керування, виводи якого з'єднані відповідно з виводом блока індикації, блоком керування, термодатчиком та силовим модулем для підключення до електричної мережі, з'єднаного з нагрівальними елементами, яка відрізняється тим, що додатково оснащена приводом та пристроєм для перемішування, закріпленим в кришці, привід встановлений в корпусі та з'єднаний з силовим модулем і кінематично пов'язаний зі знімною ємністю, причому основний нагрівальний елемент виконаний у вигляді двох сегментів кола, верхній - сегмента кола, бічний - прямокутної смуги. 30 2 UA 105099 U 3 UA 105099 U 4 UA 105099 U 5 UA 105099 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
