Мультиварка з бездротовим приймально-передавальним пристроєм

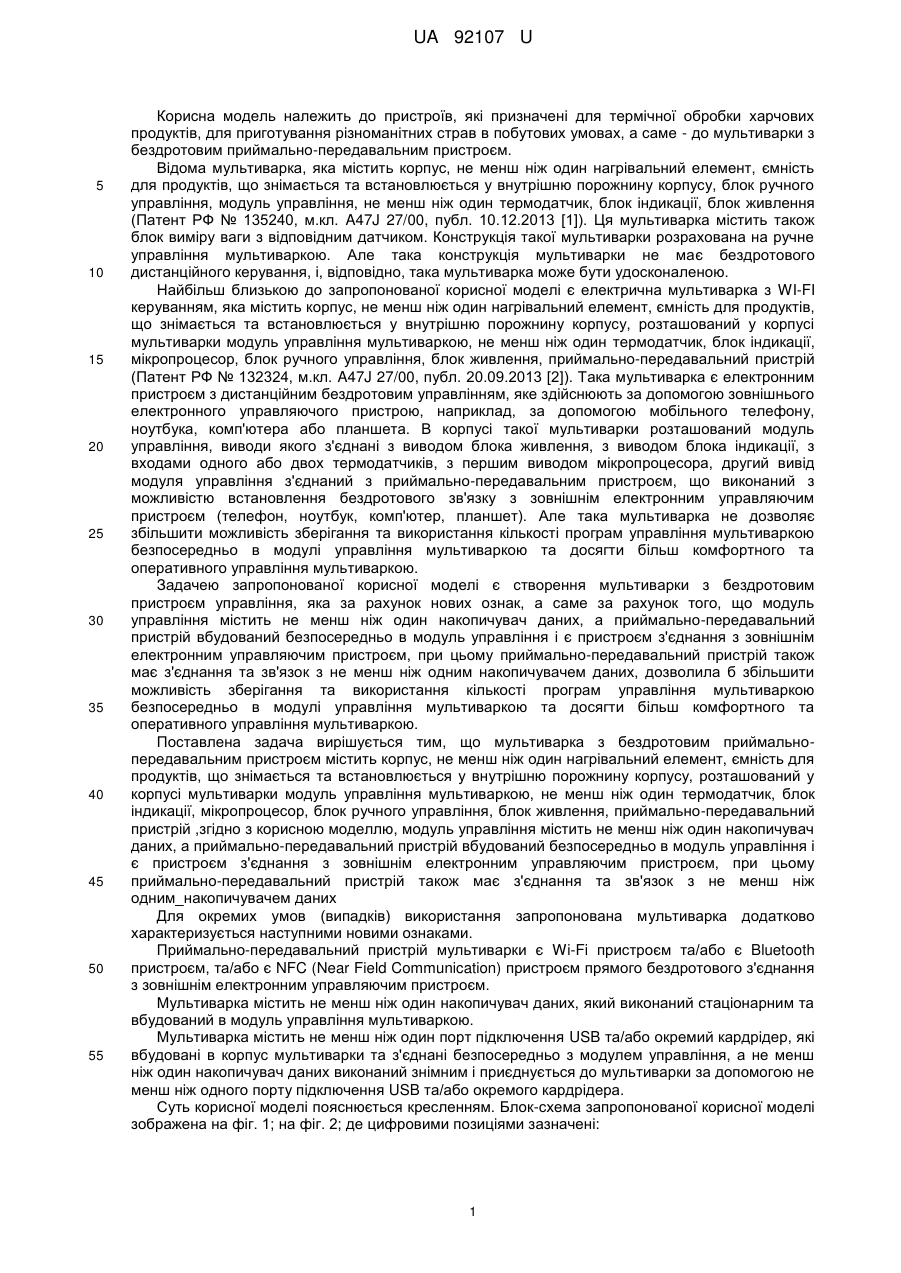

Реферат: Мультиварка з бездротовим приймально-передавальним пристроєм містить корпус, не менш ніж один нагрівальний елемент, ємність для продуктів, що знімається та встановлюється у внутрішню порожнину корпусу, розташований у корпусі мультиварки модуль управління мультиваркою, не менш ніж один термодатчик, блок індикації, мікропроцесор, блок ручного управління, блок живлення, приймально-передавальний пристрій. Модуль управління містить не менш ніж один накопичувач даних, а приймально-передавальний пристрій вбудований безпосередньо в модуль управління і є пристроєм з'єднання з зовнішнім електронним управляючим пристроєм, при цьому приймально-передавальний пристрій також має з'єднання та зв'язок з не менш ніж одним накопичувачем даних. UA 92107 U (54) МУЛЬТИВАРКА З БЕЗДРОТОВИМ ПРИЙМАЛЬНО-ПЕРЕДАВАЛЬНИМ ПРИСТРОЄМ UA 92107 U UA 92107 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв, які призначені для термічної обробки харчових продуктів, для приготування різноманітних страв в побутових умовах, а саме - до мультиварки з бездротовим приймально-передавальним пристроєм. Відома мультиварка, яка містить корпус, не менш ніж один нагрівальний елемент, ємність для продуктів, що знімається та встановлюється у внутрішню порожнину корпусу, блок ручного управління, модуль управління, не менш ніж один термодатчик, блок індикації, блок живлення (Патент РФ № 135240, м.кл. A47J 27/00, публ. 10.12.2013 [1]). Ця мультиварка містить також блок виміру ваги з відповідним датчиком. Конструкція такої мультиварки розрахована на ручне управління мультиваркою. Але така конструкція мультиварки не має бездротового дистанційного керування, і, відповідно, така мультиварка може бути удосконаленою. Найбільш близькою до запропонованої корисної моделі є електрична мультиварка з WI-FI керуванням, яка містить корпус, не менш ніж один нагрівальний елемент, ємність для продуктів, що знімається та встановлюється у внутрішню порожнину корпусу, розташований у корпусі мультиварки модуль управління мультиваркою, не менш ніж один термодатчик, блок індикації, мікропроцесор, блок ручного управління, блок живлення, приймально-передавальний пристрій (Патент РФ № 132324, м.кл. A47J 27/00, публ. 20.09.2013 [2]). Така мультиварка є електронним пристроєм з дистанційним бездротовим управлінням, яке здійснюють за допомогою зовнішнього електронного управляючого пристрою, наприклад, за допомогою мобільного телефону, ноутбука, комп'ютера або планшета. В корпусі такої мультиварки розташований модуль управління, виводи якого з'єднані з виводом блока живлення, з виводом блока індикації, з входами одного або двох термодатчиків, з першим виводом мікропроцесора, другий вивід модуля управління з'єднаний з приймально-передавальним пристроєм, що виконаний з можливістю встановлення бездротового зв'язку з зовнішнім електронним управляючим пристроєм (телефон, ноутбук, комп'ютер, планшет). Але така мультиварка не дозволяє збільшити можливість зберігання та використання кількості програм управління мультиваркою безпосередньо в модулі управління мультиваркою та досягти більш комфортного та оперативного управління мультиваркою. Задачею запропонованої корисної моделі є створення мультиварки з бездротовим пристроєм управління, яка за рахунок нових ознак, а саме за рахунок того, що модуль управління містить не менш ніж один накопичувач даних, а приймально-передавальний пристрій вбудований безпосередньо в модуль управління і є пристроєм з'єднання з зовнішнім електронним управляючим пристроєм, при цьому приймально-передавальний пристрій також має з'єднання та зв'язок з не менш ніж одним накопичувачем даних, дозволила б збільшити можливість зберігання та використання кількості програм управління мультиваркою безпосередньо в модулі управління мультиваркою та досягти більш комфортного та оперативного управління мультиваркою. Поставлена задача вирішується тим, що мультиварка з бездротовим приймальнопередавальним пристроєм містить корпус, не менш ніж один нагрівальний елемент, ємність для продуктів, що знімається та встановлюється у внутрішню порожнину корпусу, розташований у корпусі мультиварки модуль управління мультиваркою, не менш ніж один термодатчик, блок індикації, мікропроцесор, блок ручного управління, блок живлення, приймально-передавальний пристрій ,згідно з корисною моделлю, модуль управління містить не менш ніж один накопичувач даних, а приймально-передавальний пристрій вбудований безпосередньо в модуль управління і є пристроєм з'єднання з зовнішнім електронним управляючим пристроєм, при цьому приймально-передавальний пристрій також має з'єднання та зв'язок з не менш ніж одним_накопичувачем даних Для окремих умов (випадків) використання запропонована мультиварка додатково характеризується наступними новими ознаками. Приймально-передавальний пристрій мультиварки є Wi-Fi пристроєм та/або є Bluetooth пристроєм, та/або є NFC (Near Field Communication) пристроєм прямого бездротового з'єднання з зовнішнім електронним управляючим пристроєм. Мультиварка містить не менш ніж один накопичувач даних, який виконаний стаціонарним та вбудований в модуль управління мультиваркою. Мультиварка містить не менш ніж один порт підключення USB та/або окремий кардрідер, які вбудовані в корпус мультиварки та з'єднані безпосередньо з модулем управління, а не менш ніж один накопичувач даних виконаний знімним і приєднується до мультиварки за допомогою не менш ніж одного порту підключення USB та/або окремого кардрідера. Суть корисної моделі пояснюється кресленням. Блок-схема запропонованої корисної моделі зображена на фіг. 1; на фіг. 2; де цифровими позиціями зазначені: 1 UA 92107 U 5 10 15 20 25 30 35 40 45 50 55 60 1 - корпус мультиварки (в заявленій корисній моделі мається на увазі, що конструктивний елемент "корпус 1" безумовно має дно, стінки та кришку мультивраки, які окремими позиціями на фіг. 1, фіг. 2 не позначені, але які безумовно існують в конструкції корпусу мультиварки); 2 - нагрівальний елемент (один або декілька таких нагрівальних елементів), нагрівальний елемент може бути розташованим збоку та/або знизу; 3 - ємність для продуктів, що знімається та встановлюється у внутрішню порожнину корпуса 1; 4 - модуль управління, який розташований у корпусі 1; 5 - приймально-передавальний пристрій, який вбудований безпосередньо в модуль управління 4 мультиваркою; 6 - термодатчик; 7 - блок індикації; 8 - мікропроцесор; 9 - блок ручного управління; 10 - блок живлення; 11 - радіохвилі; 12 - зовнішній електронний управляючий пристрій (телефон/смартфон); 13 - зовнішній електронний управляючий пристрій (планшет/ноутбук); 14 - стаціонарний накопичувач даних; 15 - порт підключення USB; 16-кардрідер; 17 - знімний накопичувач даних. Блок живлення 10 з'єднаний виводами з електричною мережею, нагрівальними елементами 2 та термодатчиками 6, при цьому один з виводів блоку живлення 10 з'єднаний з модулем управління 4. В модулі управління 4 знаходиться блок індикації 7, мікропроцесор 8, блок ручного управління 9 та приймально-передавальний пристрій 5, який вбудований безпосередньо в модуль управління 4. Приймально-передавальний пристрій 5 в різних випадках виконання мультиварки може бути Wi-Fi пристроєм та/або Bluetooth пристроєм, та/або є NFC (Near Field Communication) пристроєм прямого бездротового з'єднання з зовнішнім електронним управляючим пристроєм 12 та/або 13 (такими як телефон, смартфон, ноутбук, комп'ютер, планшет та інші). Модуль управління 4 містить не менш ніж один накопичувач даних 14, який може бути виконаний стаціонарним та вбудованим в модуль управління 4 мультиваркою. Накопичувач даних 14 це твердотільний накопичувач (англ. solid-state drive, скорочено -«SSD"), який є комп'ютерним немеханічним запам'ятовуючим пристроєм на основі мікросхем пам'яті (на кресленнях не показано). Крім мікросхем пам'яті, накопичувач даних 14 містить керуючий контролер (на кресленнях не показаний). В сучасних технологічних рішеннях твердотільні накопичувачі використовуються в компактних пристроях: ноутбуках, нетбуках, комунікаторах і смартфонах, і такий накопичувач також використовується в мультиварці, що заявляється. Приймально-передавальний пристрій 5, який вбудований безпосередньо в модуль управління 4, також має з'єднання та зв'язок з не менш ніж одним накопичувачем даних 14. Також в окремих випадках виконання корисної моделі, мультиварка може містити не менш ніж один порт підключення USB 15 та/або окремий кардрідер 16, які вбудовані в корпус 1 мультиварки та з'єднані безпосередньо з модулем управління 4. При цьому в таких випадках не менш ніж один накопичувач даних 17 виконаний знімним і приєднується до мультиварки за допомогою не менш ніж одного порту підключення USB 15 та/або окремого кардрідера 16. USB (ю-ес-бі, англ. Universal Serial Bus - "універсальна послідовна шина") - послідовний інтерфейс передачі даних для середньошвидкісних і низькошвидкісних периферійних пристроїв в обчислювальній техніці (http://ru.wikipedia.org/wiki/USB). Картрідер (англ. Card reader) - пристрій для читання карт пам'яті, а також інших електронних карт самого різного призначення. Зокрема, смарт-карт і флеш-карт (http://ru. wikipedia.org/ wiki/кардридер). Таким чином, в окремих випадках виконання конструкції мультиварки, в корпус 1 мультиварки можуть бути вбудовані порт підключення USB 15 та/або окремий кардрідер 16 для підключення знімного накопичувача даних 17, який може бути як флеш-накопичувачем (для порту підключення USB 15) або картою пам'яті типу microSD, miniSD, SD, MD та інші (для підключення до кардрідера 16). Мультиварка у робочому стані. Споживач мультиварки може направляти дані та інформацію з зовнішнього електронного управляючого пристрою 12 або 13 до приймально-передавального пристрою 5 мультиварки, який вбудований безпосередньо в модуль управління 4. Передача даних з зовнішнього 2 UA 92107 U 5 10 15 20 25 30 35 40 45 50 55 60 електронного управляючого пристрою 12 або 13 до приймально-передавального пристрою 5 в різних випадках може відбуватись за допомогою Wi-Fi та/або Bluetooth, та/або NFC технологій. Передача даних відбувається по радіохвилях 11 на частотах, які відповідають зазначеним технологіям (Wi-Fi та/або Bluetooth, та/або NFC). Такими переданими даними та інформацією можуть бути різноманітні програми керування процесом роботи мультиварки. Передана та декодована інформація стосовно режиму роботи мультиварки передається на модуль управління 4, який, залежно від програмного завдання, включає та активує безпосередньо програму роботи мультиварки. Надалі споживач також має можливість управляти на відстані усіма можливими функціями мультиварки, вибираючи необхідні параметри для приготування страви. Відповідно, споживач також може одержувати на зовнішній електронний управляючий пристрій 12 або 13 дані від приймально-передавального пристрою 5, наприклад - дані про поточний технологічний стан мультиварки ("вимкнена", "ввімкнена" та інше). Модуль управління 4 містить не менш ніж один накопичувач даних 14 (який виконаний стаціонарним та вбудований в модуль управління 4 мультиваркою). Цей накопичувач даних 14 в модулі управління 4 мультиварки може містити певний стандартний набір команд (програм), які призначені для управління мультиваркою, проте споживач може запрограмувати свої режими роботи, найбільш зручні для його особистого використання, і зберегти ці запрограмовані режими роботи мультиварки на накопичувачі даних 14. Споживач для приготування страв у мультиварці може використовувати запрограмовані та збережені на накопичувачі даних 14 програми за допомогою зовнішніх електронних управляючих пристроїв 12 або 13.3 цих зовнішніх електронних управляючих пристроїв 12 або 13 споживачем направляються керуючі дані на приймально-передавальний пристрій 5, який в свою чергу має з'єднання та зв'язок з не менш ніж одним накопичувачем даних 14 та з в модулем управління 4, за допомогою яких споживач безпосередньо може дистанційно активізувати програми роботи мультиварки. В окремих випадках до мультиварки, за допомогою порта підключення USB 15 та/або окремого кардрідера 16, можуть бути підключені знімний накопичувач даних 17, який може бути як флеш-накопичувачем (для порту підключення USB 15), так і картою пам'яті типу microSD, miniSD, SD, MD та іншими. Відповідно, знімний накопичувач даних 17 може містити заздалегідь завантажені на нього програми керування мультиваркою, які можуть бути активовані як з модулю управління 4 так і з зовнішніх електронних управляючих пристроїв 12 або 13 через приймально-передавальний пристрій 5. У випадках відсутності можливості бездротової передачі даних за допомогою технологій WiFi або Bluetooth, або NFC, користувач, що має необхідну програму на накопичувачі даних 14 (наприклад - програму роботи мультварки для приготування бажаного рецепту страви), може активувати цю програму за за допомогою модуля управляння 4. Або користувач може помістити знімний накопичувач даних 17 (з наявним на ньому програмами керування мультиваркою) у відповідний порт підключення USB 15 або у кардрідер 16, після чого споживач може активувати бажану програму, яка знаходиться на знімному накопичувачі даних 17, за допомогою модуля управляння 4 та приготувати в мультварці бажану страву. Сукупність усіх ознак запропонованої мультиварки, в тому числі нові ознаки, а саме - того, що модуль управління 4 містить не менш ніж один накопичувач даних 14, а приймальнопередавальний пристрій 5 вбудований безпосередньо в модуль управління 4 і є пристроєм з'єднання з зовнішнім електронним управляючим пристроєм 12 та/або 13, при цьому приймально-передавальний пристрій 5 також має з'єднання та зв'язок з не менш ніж одним накопичувачем даних 14, дозволяє одержати технічний результат - збільшити можливість зберігання та використання кількості програм управління мультиваркою безпосередньо в модулі управління мультиваркою та досягти більш комфортного та оперативного управління мультиваркою. Запропонована мультиварка пройшла широкі випробування як дослідний зразок мультиварок. Результати випробувань показали, що така мультиварка дозволяє поширити експлуатаційні можливості такого пристрою для термічної обробки харчових продуктів та виготовлення страв, збільшити можливість зберігання та використання кількості програм управління мультиваркою та досягти більш комфортного та оперативного управління мультиваркою. Запропонована мультиварка, відповідає сучасним технологічним вимогам експлуатації пристроїв для приготування їжі у сучасних умовах. Виробництво запропонованої мультиварки дозволить поширити асортимент сучасних мультиварок. Джерела інформації: 1. Патент Російської Федерації на корисну модель № 135240, м.кл. A47J 27/00, публ. 10.12.2013. 3 UA 92107 U 2. Патент Російської Федерації на корисну модель № 132324, м.кл. A47J 27/00, публ. 20.09.2013 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Мультиварка з бездротовим приймально-передавальним пристроєм, яка містить корпус, не менш ніж один нагрівальний елемент, ємність для продуктів, що знімається та встановлюється у внутрішню порожнину корпусу, розташований у корпусі мультиварки модуль управління мультиваркою, не менш ніж один термодатчик, блок індикації, мікропроцесор, блок ручного управління, блок живлення, приймально-передавальний пристрій, яка відрізняється тим, що модуль управління містить не менш ніж один накопичувач даних, а приймально-передавальний пристрій вбудований безпосередньо в модуль управління і є пристроєм з'єднання з зовнішнім електронним управляючим пристроєм, при цьому приймально-передавальний пристрій також має з'єднання та зв'язок з не менш ніж одним накопичувачем даних. 2. Мультиварка за п. 1, яка відрізняється тим, що приймально-передавальний пристрій є Wi-Fi пристроєм та/або є Bluetooth пристроєм, та/або є NFC (Near Field Communication) пристроєм прямого бездротового з'єднання з зовнішнім електронним управляючим пристроєм. 3. Мультиварка за п. 1 та за п. 2, яка відрізняється тим, що не менш ніж один накопичувач даних виконаний стаціонарним та вбудований в модуль управління мультиваркою. 4. Мультиварка за п. 1 та за п. 2, яка відрізняється тим, що вона містить не менш ніж один порт підключення USB та/або окремий кардрідер, які вбудовані в корпус мультиварки та з'єднані безпосередньо з модулем управління, при цьому менш ніж один накопичувач даних виконаний знімним і приєднується до мультиварки за допомогою не менш ніж одного порту підключення USB та/або окремого кардрідера. 4 UA 92107 U 5 UA 92107 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
