Електричний інсталяційний прилад з підзарядним пристроєм для мобільного телефону

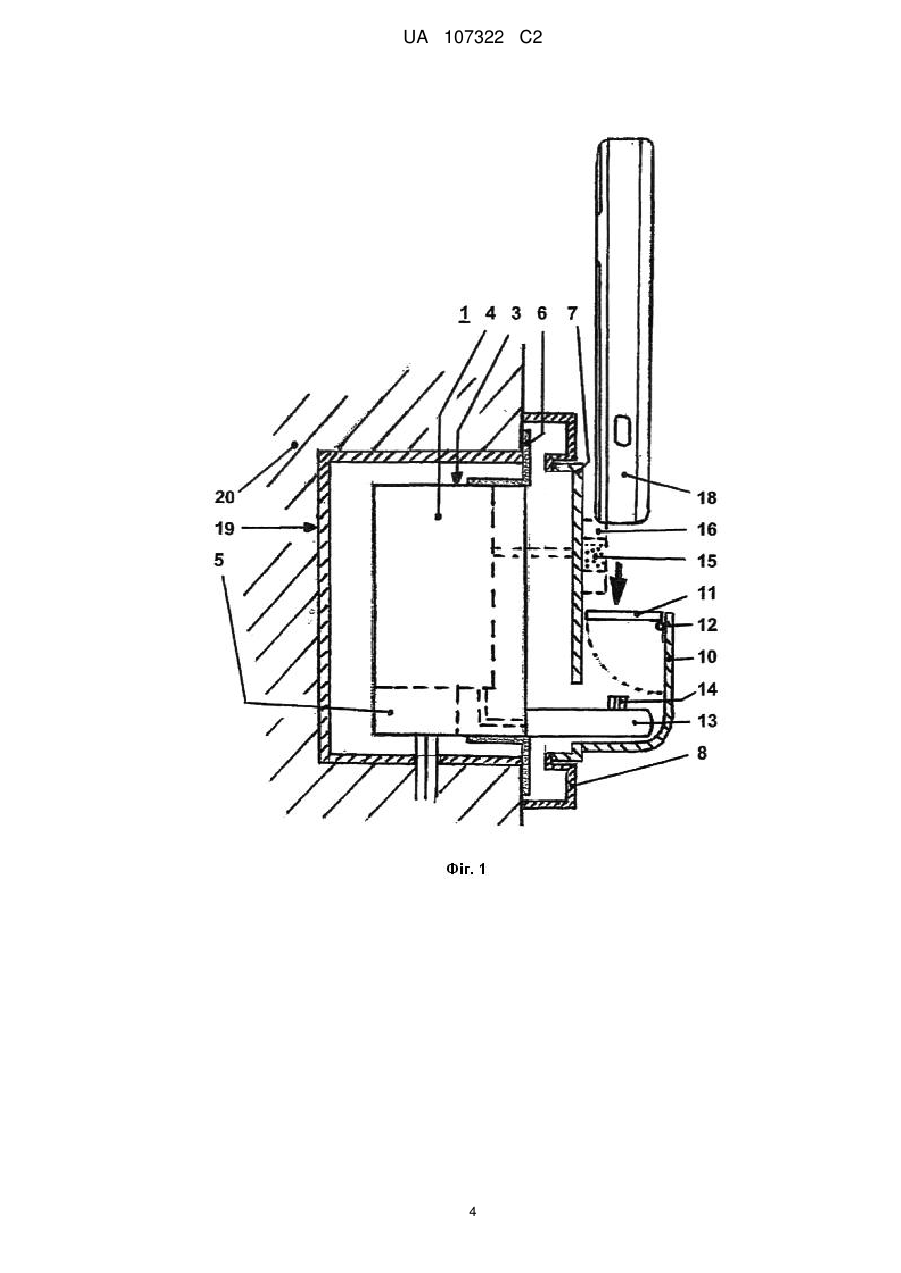

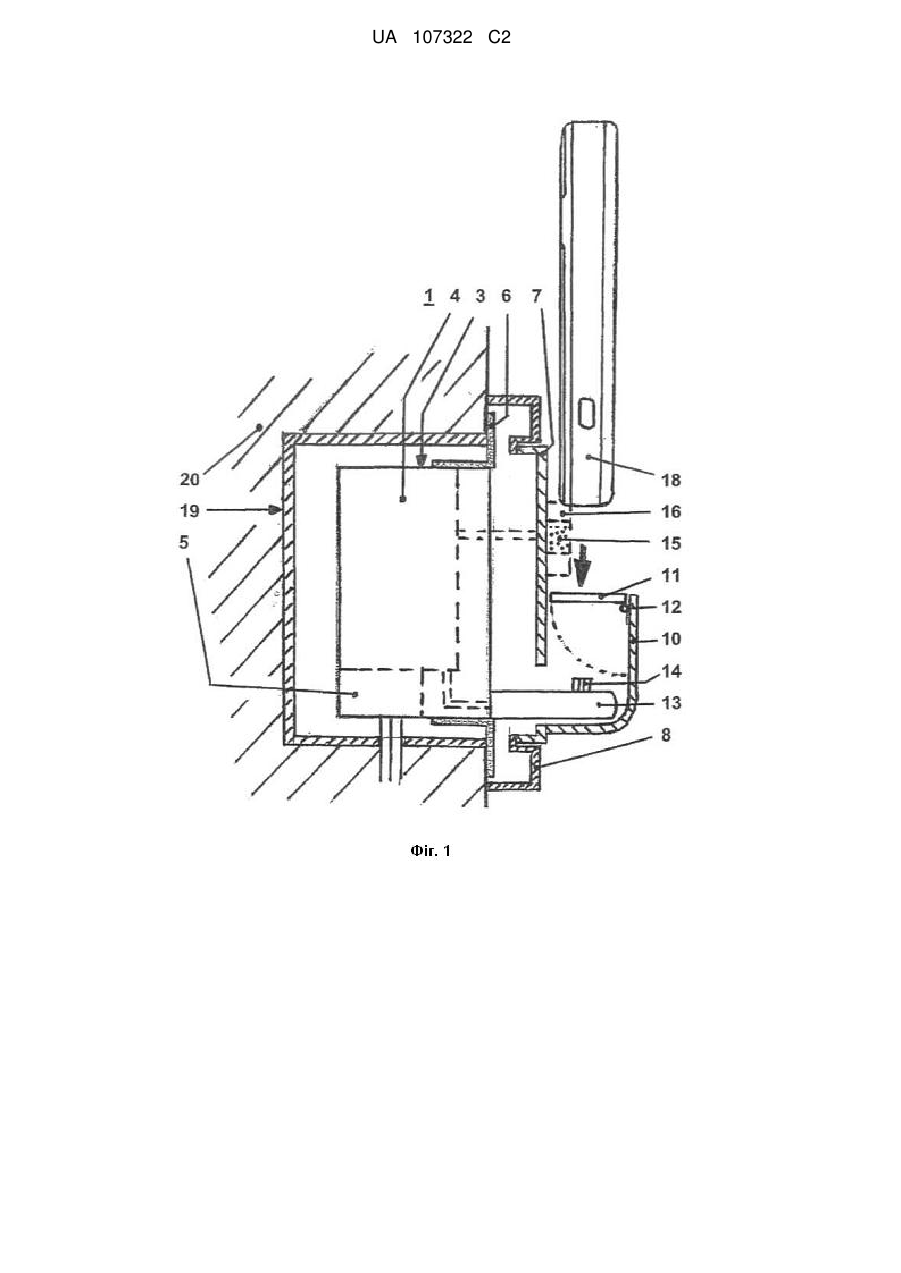

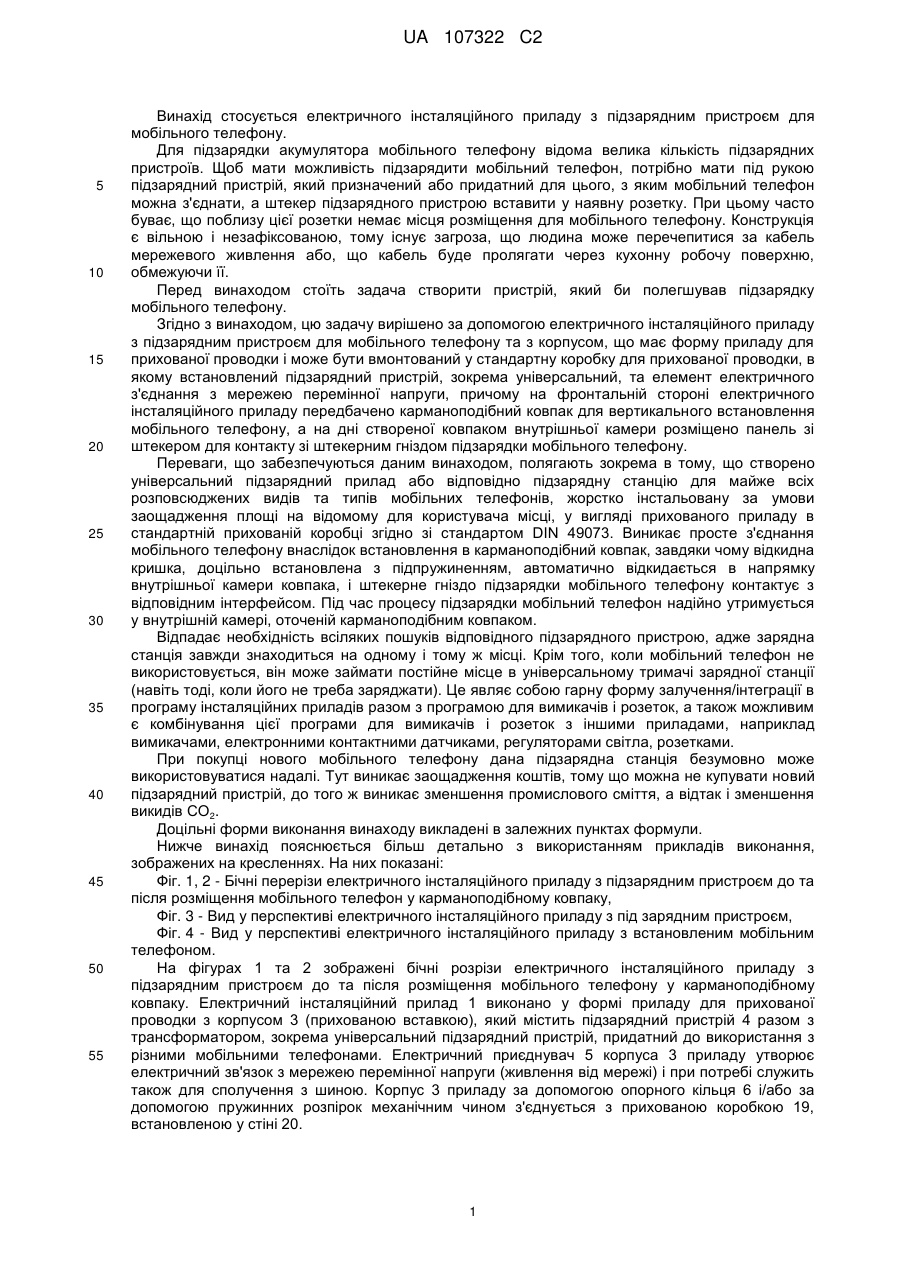

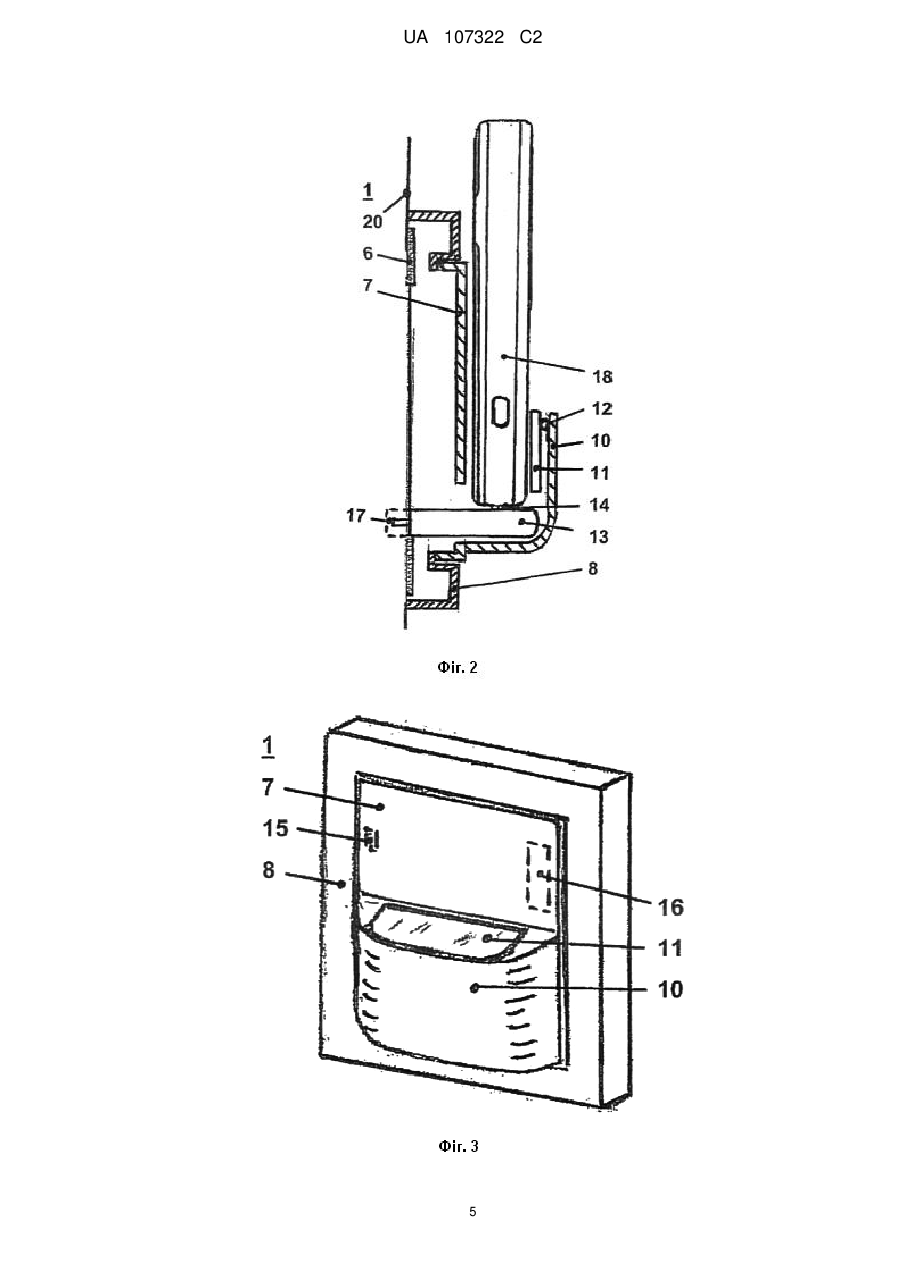

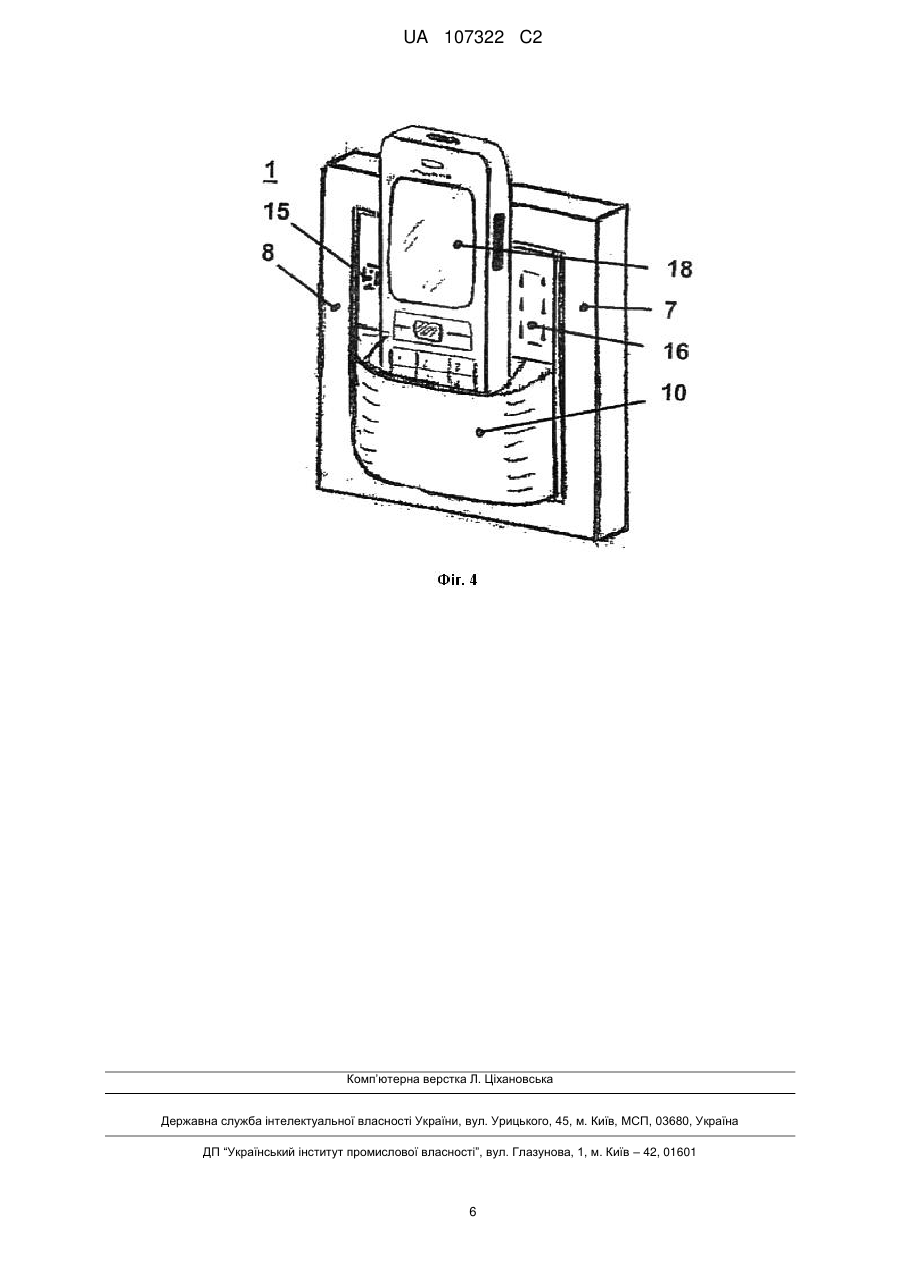

Реферат: Запропоновано електричний інсталяційний прилад для мобільного телефону з виконаним у формі прихованого під штукатуркою приладу і вмонтованого у стандартну приховану коробку (19) корпусом (3), який містить підзарядний пристрій (4), зокрема універсальний підзарядний пристрій, та електричний приєднувач (5) для мережі перемінної напруги, причому електричний інсталяційний прилад (1) з фронтальної сторони має карманоподібний ковпак (10) для вертикального встановлення мобільного телефону (18), а на дні утвореної ковпаком (10) внутрішньої камери розташовано підставку (13) зі штекером (14) для створення контакту з підзарядним штекерним гніздом мобільного телефону (18). UA 107322 C2 (12) UA 107322 C2 UA 107322 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується електричного інсталяційного приладу з підзарядним пристроєм для мобільного телефону. Для підзарядки акумулятора мобільного телефону відома велика кількість підзарядних пристроїв. Щоб мати можливість підзарядити мобільний телефон, потрібно мати під рукою підзарядний пристрій, який призначений або придатний для цього, з яким мобільний телефон можна з'єднати, а штекер підзарядного пристрою вставити у наявну розетку. При цьому часто буває, що поблизу цієї розетки немає місця розміщення для мобільного телефону. Конструкція є вільною і незафіксованою, тому існує загроза, що людина може перечепитися за кабель мережевого живлення або, що кабель буде пролягати через кухонну робочу поверхню, обмежуючи її. Перед винаходом стоїть задача створити пристрій, який би полегшував підзарядку мобільного телефону. Згідно з винаходом, цю задачу вирішено за допомогою електричного інсталяційного приладу з підзарядним пристроєм для мобільного телефону та з корпусом, що має форму приладу для прихованої проводки і може бути вмонтований у стандартну коробку для прихованої проводки, в якому встановлений підзарядний пристрій, зокрема універсальний, та елемент електричного з'єднання з мережею перемінної напруги, причому на фронтальній стороні електричного інсталяційного приладу передбачено карманоподібний ковпак для вертикального встановлення мобільного телефону, а на дні створеної ковпаком внутрішньої камери розміщено панель зі штекером для контакту зі штекерним гніздом підзарядки мобільного телефону. Переваги, що забезпечуються даним винаходом, полягають зокрема в тому, що створено універсальний підзарядний прилад або відповідно підзарядну станцію для майже всіх розповсюджених видів та типів мобільних телефонів, жорстко інстальовану за умови заощадження площі на відомому для користувача місці, у вигляді прихованого приладу в стандартній прихованій коробці згідно зі стандартом DIN 49073. Виникає просте з'єднання мобільного телефону внаслідок встановлення в карманоподібний ковпак, завдяки чому відкидна кришка, доцільно встановлена з підпружиненням, автоматично відкидається в напрямку внутрішньої камери ковпака, і штекерне гніздо підзарядки мобільного телефону контактує з відповідним інтерфейсом. Під час процесу підзарядки мобільний телефон надійно утримується у внутрішній камері, оточеній карманоподібним ковпаком. Відпадає необхідність всіляких пошуків відповідного підзарядного пристрою, адже зарядна станція завжди знаходиться на одному і тому ж місці. Крім того, коли мобільний телефон не використовується, він може займати постійне місце в універсальному тримачі зарядної станції (навіть тоді, коли його не треба заряджати). Це являє собою гарну форму залучення/інтеграції в програму інсталяційних приладів разом з програмою для вимикачів і розеток, а також можливим є комбінування цієї програми для вимикачів і розеток з іншими приладами, наприклад вимикачами, електронними контактними датчиками, регуляторами світла, розетками. При покупці нового мобільного телефону дана підзарядна станція безумовно може використовуватися надалі. Тут виникає заощадження коштів, тому що можна не купувати новий підзарядний пристрій, до того ж виникає зменшення промислового сміття, а відтак і зменшення викидів СО2. Доцільні форми виконання винаходу викладені в залежних пунктах формули. Нижче винахід пояснюється більш детально з використанням прикладів виконання, зображених на кресленнях. На них показані: Фіг. 1, 2 - Бічні перерізи електричного інсталяційного приладу з підзарядним пристроєм до та після розміщення мобільного телефон у карманоподібному ковпаку, Фіг. 3 - Вид у перспективі електричного інсталяційного приладу з під зарядним пристроєм, Фіг. 4 - Вид у перспективі електричного інсталяційного приладу з встановленим мобільним телефоном. На фігурах 1 та 2 зображені бічні розрізи електричного інсталяційного приладу з підзарядним пристроєм до та після розміщення мобільного телефону у карманоподібному ковпаку. Електричний інсталяційний прилад 1 виконано у формі приладу для прихованої проводки з корпусом 3 (прихованою вставкою), який містить підзарядний пристрій 4 разом з трансформатором, зокрема універсальний підзарядний пристрій, придатний до використання з різними мобільними телефонами. Електричний приєднувач 5 корпуса 3 приладу утворює електричний зв'язок з мережею перемінної напруги (живлення від мережі) і при потребі служить також для сполучення з шиною. Корпус 3 приладу за допомогою опорного кільця 6 і/або за допомогою пружинних розпірок механічним чином з'єднується з прихованою коробкою 19, встановленою у стіні 20. 1 UA 107322 C2 5 10 15 20 25 30 35 40 45 50 55 60 Електричний інсталяційний прилад 1 укомплектовано центральною пластиною 7 з фронтальним доступом та обідковою рамкою 8, причому центральну пластину 7 обладнано карманоподібним ковпаком 10 для вертикального встановлення мобільного телефону 18. Утворена карманоподібним ковпаком 10 камера з'єднань зверху прикрита відкидною кришкою 11, яка встановлена з підпружиненням на шарнірі 12. Як тільки мобільний телефон 18 (мобільний переговорний пристрій, Handy) починає тиснути своєю торцевою стороною на кришку 11, вона відпружинює у напрямку камери з'єднань і звільняє камеру для введення мобільного телефону, як показано на Фіг. 2. Принагідно спрямовані назовні площини кришки 11 можуть бути устатковані подушками або гумовим покриттям, щоб таким чином захистити телефон. Завдяки застосуванню відкидної кришки 11 внутрішня камера, утворена карманоподібним ковпаком, позбавлена пилу, до того ж інсталяційний прилад 1 можна легко очищувати. Крім того, дизайн з відкидною кришкою є більш вдалим, ніж варіант виконання з відкритою на тривалий час камерою для з'єднань. Важливим конструктивним компонентом електричного інсталяційного приладу 1 є з'єднана з корпусом 3 і виступаюча із нього та оточена карманоподібним ковпаком 10 підставка 13, яка має з'єднаний з підзарядним пристроєм штекер 14 - наприклад стандартний інтерфейс мікро-USB для контакту з підзарядним штекерним гніздом мобільного телефону 18. Фіг. 2 показує позицію з контактуванням штекера 14 з підзарядним штекерним гніздом мобільного телефону 18, коли відбувається підзарядка акумулятора мобільного телефону 18 через підзарядний пристрій 4. Карманоподібний ковпак 10 являє собою одночасно універсальний тримач/універсальне гніздо/місце для тимчасового і тривалого розміщення мобільного телефону 18, тобто мобільний телефон 18 можна вкладати у карманоподібний ковпак 10, не утворюючи контакту між підзарядним штекерним гніздом мобільного телефону та штекером 14. Як оптимальні комплектуючі електричного інсталяційного приладу 1 передбачені: - оптичний індикатор 15 (переважно принаймні один світлодіод) для подачі сигналів про процес підзарядки (червоний світлодіод сповіщає про статус підзарядки, зелений світлодіод сигналізує про заряджений акумулятор мобільного телефону), акустичний індикатор для подачі сигналу про завершення процесу підзарядки, вимикач 16 для вмикання-вимикання підзарядного пристрою. У більш простій формі виконання без вимикача 16 процес підзарядки акумулятора мобільного телефону 18 розпочинається автоматично шляхом здійснення контакту між підзарядним штекерним гніздом мобільного телефону та штекером 14. У іншому варіанті виконання винаходу штекер 14 можна за допомогою відповідних змінних адаптерів переформатувати таким чином, щоб до одного і того самого інсталяційного приладу 1 можна було під'єднувати та підзаряджати мобільні телефони різних виробників. Для такого варіанту можна, наприклад, надавати змінні підставки 13 з різними штекерами 14, причому підставки 13 мають електричні контакти для електричних з'єднань з корпусним штекером 17, розміщеним у корпусі 3 і з'єднаним з підзарядним пристроєм 4, як це показано на Фіг. 2. На Фіг. 3 в перспективі зображено електричний інсталяційний прилад з підзарядним пристроєм. Можна бачити центральна пластина 7 з карманоподібним ковпаком 10, підпружиненою відкидною кришкою 11 та з необов'язковим оптичним індикатором 15 і з необов'язковим вимикачем 16. Центральна пластина 7 відомим чином оточена обвідною рамкою 8. Звісно, можливим є також змонтування центральної пластини 7 та обвідної рамки 8 інсталяційного приладу 1 в єдиний конструктивний елемент. Фіг. 4 зображує у перспективі електричний інсталяційний прилад 1 з встановленим мобільним телефоном. Як видно, розміщений у карманоподібному ковпаку 10 мобільний телефон 18 знаходиться у вертикальному положенні з відносно малою можливістю порушення, причому праворуч та ліворуч від мобільного телефону 18 залишається достатньо вільної площі на центральній пластині 7, щоб вмонтувати необов'язковий оптичний індикатор 15 та необов'язковий вимикач 16. Шляхом вмикання вимикача 16 при встановленому мобільному телефоні 18 розпочинається процес підзарядки акумулятора мобільного телефону 18. Доцільним чином оптичний індикатор 15 сигналізує за допомогою червоного світлодіода про процес підзарядки. Як тільки він завершується, про це свідчить оптичний індикатор 15 за допомогою зеленого світлодіода і принагідно також активізований на короткий час акустичний індикатор, тобто підзарядне гніздо мобільного телефону 18 тепер від'єднують від штекера 14 електричного інсталяційного приладу 1 шляхом виймання мобільного телефону 18 із карманоподібного ковпака 10. Оптичний індикатор 15 згасає, вимикач 16 вимикається, а пружинна кришка 11 автоматично повертається в положення, яке закриває внутрішню камеру. Принагідно може бути застосованим також оптичний індикатор у формі дисплею, який показує всю інформацію про процес підзарядки і/або статус мобільного телефону. Крім того, 2 UA 107322 C2 5 10 15 20 25 дисплей показує також всі CMC, вхідні дзвінки, поштові повідомлення, що надходять на під'єднаний мобільний телефон 18. Зв'язок між електричним інсталяційним приладом 1 та дисплеєм здійснюється доцільним чином через згаданий електричний приєднувач (шинний інтерфейс). Доцільно, коли монтаж інсталяційного приладу 1 або 2 здійснюється "на висоті руки", наприклад в кабельних каналах або в зоні кухні (на робочій площині). Перелік позиційних позначень 1 - електричний інсталяційний прилад у формі прихованого (під штукатуркою) приладу 2--3 - корпус приладу (застосування під штукатуркою) 4 - підзарядний пристрій з трансформатором, зокрема універсальний підзарядний пристрій 5 - електричний приєднувач (гніздо під'єднання до мережі, у разі потреби – шинний інтерфейс) 6 - опорне кільце 7 - центральна пластина 8 - обідкова рамка 9--10 - карманоподібний ковпак для вертикального встановлення мобільного телефону 11 - підпружинена кришка, що закриває камеру з'єднань 12 - шарнір 13 - підставка 14 - штекер для мобільного телефону 15 - оптичний індикатор для подачі сигналів про підзарядний процес 16 - вимикач 17 - корпусний штекер 18 - мобільний телефон (мобільний радіопристрій, Handy) з акумулятором та штекерним гніздом 19 - прихована коробка 20 - стіна 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Електричний інсталяційний прилад (1) для мобільного телефону, що містить виконаний у формі прихованого приладу і вмонтований у стандартну приховану коробку (19) корпус (3), в якому встановлено підзарядний пристрій (4), зокрема універсальний підзарядний пристрій, та електричний приєднувач (5) для мережі перемінної напруги, причому електричний інсталяційний прилад (1) з фронтальної сторони має карманоподібний ковпак (10) для вертикального встановлення мобільного телефону (18), а на дні утвореної ковпаком (10) внутрішньої камери розташовано підставку (13) зі штекером (14) для створення контакту з підзарядним штекерним гніздом мобільного телефону (18), причому карманоподібний ковпак (10) виконаний як частина центральної пластини (7), оточеної обідковою рамкою (8), а утворена карманоподібним ковпаком (10) камера з'єднань закрита зверху кришкою (11), яка встановлена на пружині і має шарнір (12). 2. Інсталяційний прилад за п. 1, який відрізняється тим, що центральна пластина (7) та обідкова рамка (8) змонтовані у єдиний конструктивний елемент. 3. Інсталяційний прилад за п. 1, який відрізняється тим, що штекер (14) виконано у формі стандартного інтерфейсу мікро-USB. 4. Інсталяційний прилад за будь-яким із попередніх пунктів, який відрізняється тим, що передбачено оптичний індикатор (15) для подачі сигналів про процес підзарядки. 5. Інсталяційний прилад за будь-яким із попередніх пунктів, який відрізняється тим, що передбачено акустичний індикатор для подачі сигналів про завершення процесу підзарядки. 6. Інсталяційний прилад за будь-яким із попередніх пунктів, який відрізняється тим, що передбачено вимикач (16) для вмикання/вимикання підзарядного пристрою (4). 7. Інсталяційний прилад за будь-яким із попередніх пунктів, який відрізняється тим, що містить встановлюваний на штекер (14) змінний адаптер для приєднання і заряджання мобільних телефонів різних виробників. 8. Інсталяційний прилад за п. 7, який відрізняється тим, що містить замінні підставки (13) з різними штекерами (14), причому підставки (13) мають електричні контакти для електричного з'єднання з корпусним штекером (17), розташованим в корпусі (3) і з'єднаним з підзарядним пристроєм (4). 3 UA 107322 C2 4 UA 107322 C2 5 UA 107322 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
