Підзарядний пристрій для мобільного телефону

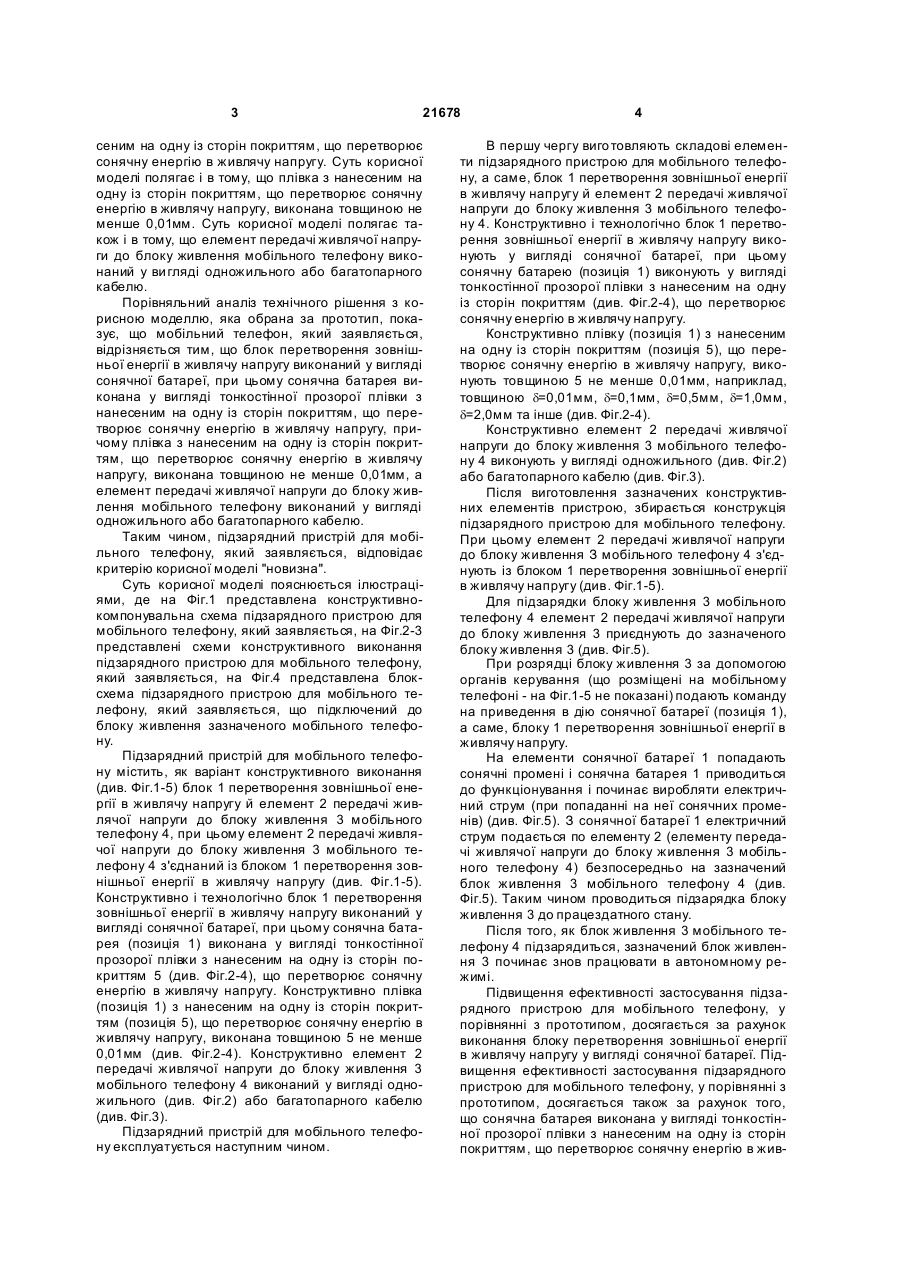

1. Підзарядний пристрій для мобільного телефону, що містить блок перетворення зовнішньої енергії в живильну напругу й елемент передачі живильної напруги до блока живлення мобільного телефону, при цьому елемент передачі живильної напруги до блока живлення мобільного телефону з'єднаний із блоком перетворення зовнішньої енергії в живильну напругу, який відрізняється тим, що блок перетворення зовнішньої енергії в живи 3 21678 сеним на одну із сторін покриттям, що перетворює сонячну енергію в живлячу напругу. Суть корисної моделі полягає і в тому, що плівка з нанесеним на одну із сторін покриттям, що перетворює сонячну енергію в живлячу напругу, виконана товщиною не менше 0,01мм. Суть корисної моделі полягає також і в тому, що елемент передачі живлячої напруги до блоку живлення мобільного телефону виконаний у ви гляді одножильного або багатопарного кабелю. Порівняльний аналіз технічного рішення з корисною моделлю, яка обрана за прототип, показує, що мобільний телефон, який заявляється, відрізняється тим, що блок перетворення зовнішньої енергії в живлячу напругу виконаний у вигляді сонячної батареї, при цьому сонячна батарея виконана у вигляді тонкостінної прозорої плівки з нанесеним на одну із сторін покриттям, що перетворює сонячну енергію в живлячу напругу, причому плівка з нанесеним на одну із сторін покриттям, що перетворює сонячну енергію в живлячу напругу, виконана товщиною не менше 0,01мм, а елемент передачі живлячої напруги до блоку живлення мобільного телефону виконаний у вигляді одножильного або багатопарного кабелю. Таким чином, підзарядний пристрій для мобільного телефону, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється ілюстраціями, де на Фіг.1 представлена конструктивнокомпонувальна схема підзарядного пристрою для мобільного телефону, який заявляється, на Фіг.2-3 представлені схеми конструктивного виконання підзарядного пристрою для мобільного телефону, який заявляється, на Фіг.4 представлена блоксхема підзарядного пристрою для мобільного телефону, який заявляється, що підключений до блоку живлення зазначеного мобільного телефону. Підзарядний пристрій для мобільного телефону містить, як варіант конструктивного виконання (див. Фіг.1-5) блок 1 перетворення зовнішньої енергії в живлячу напругу й елемент 2 передачі живлячої напруги до блоку живлення 3 мобільного телефону 4, при цьому елемент 2 передачі живлячої напруги до блоку живлення 3 мобільного телефону 4 з'єднаний із блоком 1 перетворення зовнішньої енергії в живлячу напругу (див. Фіг.1-5). Конструктивно і технологічно блок 1 перетворення зовнішньої енергії в живлячу напругу виконаний у вигляді сонячної батареї, при цьому сонячна батарея (позиція 1) виконана у вигляді тонкостінної прозорої плівки з нанесеним на одну із сторін покриттям 5 (див. Фіг.2-4), що перетворює сонячну енергію в живлячу напругу. Конструктивно плівка (позиція 1) з нанесеним на одну із сторін покриттям (позиція 5), що перетворює сонячну енергію в живлячу напругу, виконана товщиною 5 не менше 0,01мм (див. Фіг.2-4). Конструктивно елемент 2 передачі живлячої напруги до блоку живлення 3 мобільного телефону 4 виконаний у вигляді одножильного (див. Фіг.2) або багатопарного кабелю (див. Фіг.3). Підзарядний пристрій для мобільного телефону експлуатується наступним чином. 4 В першу чергу виго товляють складові елементи підзарядного пристрою для мобільного телефону, а саме, блок 1 перетворення зовнішньої енергії в живлячу напругу й елемент 2 передачі живлячої напруги до блоку живлення 3 мобільного телефону 4. Конструктивно і технологічно блок 1 перетворення зовнішньої енергії в живлячу напругу виконують у вигляді сонячної батареї, при цьому сонячну батарею (позиція 1) виконують у вигляді тонкостінної прозорої плівки з нанесеним на одну із сторін покриттям (див. Фіг.2-4), що перетворює сонячну енергію в живлячу напругу. Конструктивно плівку (позиція 1) з нанесеним на одну із сторін покриттям (позиція 5), що перетворює сонячну енергію в живлячу напругу, виконують товщиною 5 не менше 0,01мм, наприклад, товщиною d=0,01мм, d=0,1мм, d=0,5мм, d=1,0мм, d=2,0мм та інше (див. Фіг.2-4). Конструктивно елемент 2 передачі живлячої напруги до блоку живлення 3 мобільного телефону 4 виконують у вигляді одножильного (див. Фіг.2) або багатопарного кабелю (див. Фіг.3). Після виготовлення зазначених конструктивних елементів пристрою, збирається конструкція підзарядного пристрою для мобільного телефону. При цьому елемент 2 передачі живлячої напруги до блоку живлення З мобільного телефону 4 з'єднують із блоком 1 перетворення зовнішньої енергії в живлячу напругу (див. Фіг.1-5). Для підзарядки блоку живлення 3 мобільного телефону 4 елемент 2 передачі живлячої напруги до блоку живлення 3 приєднують до зазначеного блоку живлення 3 (див. Фіг.5). При розрядці блоку живлення 3 за допомогою органів керування (що розміщені на мобільному телефоні - на Фіг.1-5 не показані) подають команду на приведення в дію сонячної батареї (позиція 1), а саме, блоку 1 перетворення зовнішньої енергії в живлячу напругу. На елементи сонячної батареї 1 попадають сонячні промені і сонячна батарея 1 приводиться до функціонування і починає виробляти електричний струм (при попаданні на неї сонячних променів) (див. Фіг.5). З сонячної батареї 1 електричний струм подається по елементу 2 (елементу передачі живлячої напруги до блоку живлення 3 мобільного телефону 4) безпосередньо на зазначений блок живлення 3 мобільного телефону 4 (див. Фіг.5). Таким чином проводиться підзарядка блоку живлення 3 до працездатного стану. Після того, як блок живлення 3 мобільного телефону 4 підзарядиться, зазначений блок живлення 3 починає знов працювати в автономному режимі. Підвищення ефективності застосування підзарядного пристрою для мобільного телефону, у порівнянні з прототипом, досягається за рахунок виконання блоку перетворення зовнішньої енергії в живлячу напругу у вигляді сонячної батареї. Підвищення ефективності застосування підзарядного пристрою для мобільного телефону, у порівнянні з прототипом, досягається також за рахунок того, що сонячна батарея виконана у вигляді тонкостінної прозорої плівки з нанесеним на одну із сторін покриттям, що перетворює сонячну енергію в жив 5 21678 лячу напругу, яка, у свою чергу, подається до блоку живлення мобільного телефону для його підзарядки. Джерела інформації: 1. Зарядні пристрої (Інтернет - http://www.tritongsm.com) - аналог. Комп’ютерна в ерстка А. Рябко 6 2. Журнал E-Mobile. №13 (122), октябрь 2006г., Киев, Издательство ЗАО "СТАР-П АБЛИШИНГ", стор. 8 (Вишукані та високотехнологічні аксесуари для мобільних пристроїв) - прототип. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
