Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної вимірювальної системи

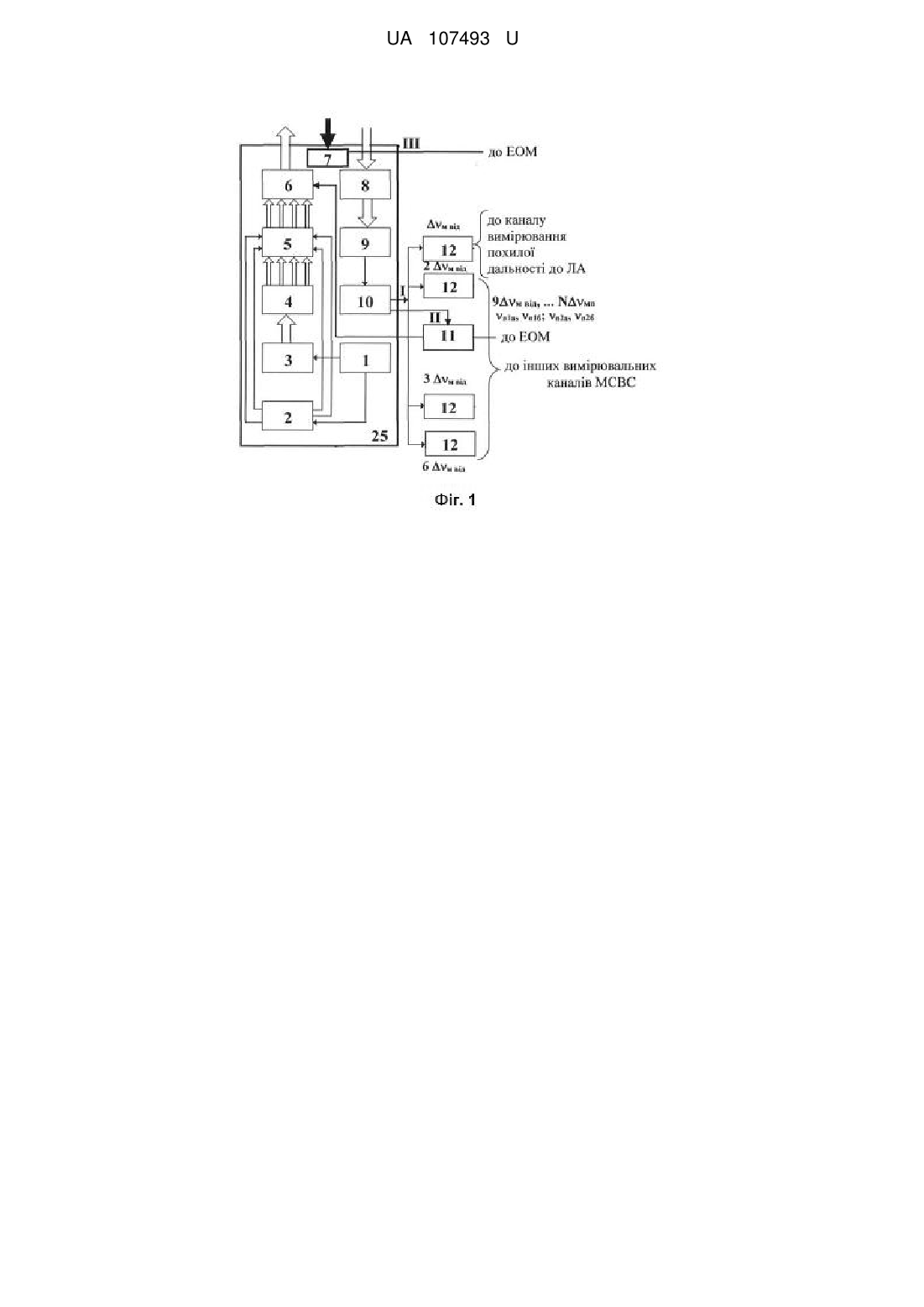

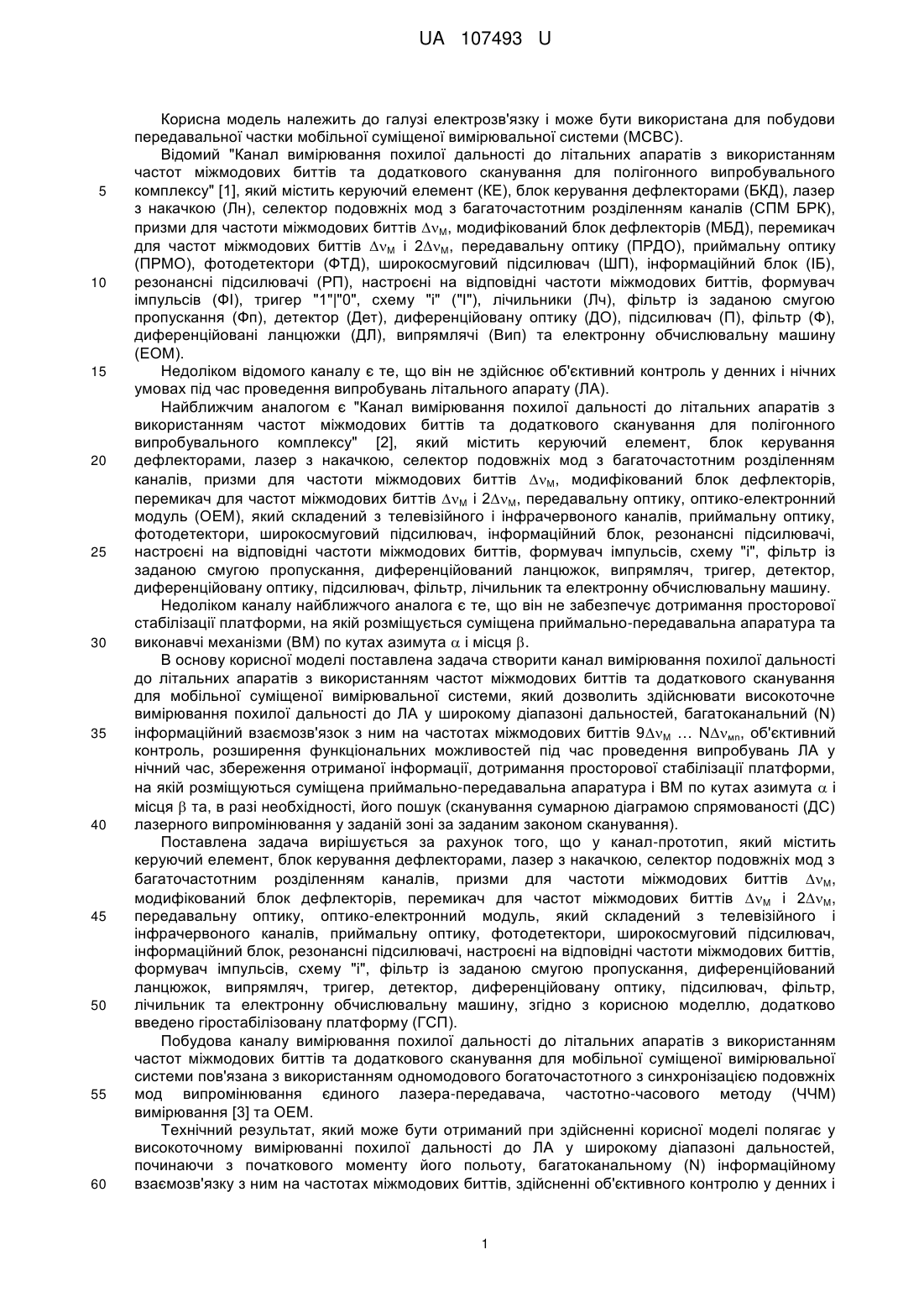

Реферат: Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної вимірювальної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів, модифікований блок дефлекторів, перемикач для частот міжмодових биттів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему "і", фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник та електронну обчислювальну машину. Додатково введено гіростабілізовану платформу. UA 107493 U (12) UA 107493 U UA 107493 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної суміщеної вимірювальної системи (МСВС). Відомий "Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), призми для частоти міжмодових биттів M, модифікований блок дефлекторів (МБД), перемикач для частот міжмодових биттів M і 2M, передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектори (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувач імпульсів (ФІ), тригер "1"|"0", схему "і" ("І"), лічильники (Лч), фільтр із заданою смугою пропускання (Фп), детектор (Дет), диференційовану оптику (ДО), підсилювач (П), фільтр (Ф), диференційовані ланцюжки (ДЛ), випрямлячі (Вип) та електронну обчислювальну машину (ЕОМ). Недоліком відомого каналу є те, що він не здійснює об'єктивний контроль у денних і нічних умовах під час проведення випробувань літального апарату (ЛА). Найближчим аналогом є "Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів M, модифікований блок дефлекторів, перемикач для частот міжмодових биттів M і 2M, передавальну оптику, оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему "і", фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник та електронну обчислювальну машину. Недоліком каналу найближчого аналога є те, що він не забезпечує дотримання просторової стабілізації платформи, на якій розміщується суміщена приймально-передавальна апаратура та виконавчі механізми (ВМ) по кутах азимута  і місця . В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної вимірювальної системи, який дозволить здійснювати високоточне вимірювання похилої дальності до ЛА у широкому діапазоні дальностей, багатоканальний (N) інформаційний взаємозв'язок з ним на частотах міжмодових биттів 9M … Nмn, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження отриманої інформації, дотримання просторової стабілізації платформи, на якій розміщуються суміщена приймально-передавальна апаратура і ВМ по кутах азимута  і місця  та, в разі необхідності, його пошук (сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання у заданій зоні за заданим законом сканування). Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів M, модифікований блок дефлекторів, перемикач для частот міжмодових биттів M і 2M, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему "і", фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник та електронну обчислювальну машину, згідно з корисною моделлю, додатково введено гіростабілізовану платформу (ГСП). Побудова каналу вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної вимірювальної системи пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) вимірювання [3] та OEM. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні похилої дальності до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальному (N) інформаційному взаємозв'язку з ним на частотах міжмодових биттів, здійсненні об'єктивного контролю у денних і 1 UA 107493 U 5 10 15 20 25 30 35 40 45 50 55 нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА, забезпеченні просторової стабілізації платформи, на якій розміщуються суміщена приймальнопередавальна апаратура і виконавчі механізми та, в разі необхідності, його пошук. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: І - вимірювальний сигнал; II - інформаційний сигнал; III - комбінований сигнал у видимому і інфрачервоному діапазонах. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування сумарною діаграмою спрямованості лазерного випромінювання у невеликому куті і окремо 4-мя ДС в ортогональних площинах. На фіг. 4 приведені епюри напруг з виходів блоків вимірювання похилої дальності до ЛА, де: а) від блока опорного сигналу; б) від блока відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної вимірювальної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод з багаточастотним розділенням каналів 4, призми для частоти міжмодових биттів M, модифікований блок дефлекторів 5, перемикач для частот міжмодових биттів M і 2M, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектори 9, широкосмуговий підсилювач 10, інформаційний блок 11, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів 13, схему "і" 14, фільтр із заданою смугою пропускання 15, диференційований ланцюжок 16, випрямляч 17, тригер 18, детектор 19, диференційовану оптику 20, підсилювач 21, фільтр 22, лічильник 23, електронну обчислювальну машину 24 та гіростабілізовану платформу 25. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної вимірювальної системи полягає у наступному. Зі спектра випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів 101=10-1=9M, … Nмn); PCH на основі формування сумарної ДС лазерного випромінювання, завдяки 4-х парціальних діаграм спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) 54=5-4=м, 97=9-7=2м, 63=6-3=3м, 82=8-2=6м. Груповий лазерний сигнал, який складений з частот міжмодових биттів Nмn, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБ та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (створення взаємозв'язку) (фіг. 1, 2). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів м, 2м, 3м і 6м надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5,4=м, 9,7=2м, 6,3=3м та 8,2=6м фокусується в точки простору, що скануються, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  (X і У). При цьому інформаційний лазерний сигнал частот 9м … Nмn проходить вдовж РСН (фіг. 2). Принцип роботи грубої шкали каналу вимірювання похилої дальності до ЛА полягає у наступному (фіг. 2-4). На передавальному боці. Виділена селектором подовжніх мод зі спектра випромінювання лазера перша пара частот 5,4 розщеплюється під дією розщеплювача (призми) на два оптичні сигнали: 1) основний (а) - сканується БД під певним кутом (з часом Т пр, що задається від БКД), який проходить через перемикач (П) для виділення "бланкуючого" імпульсу (бланк - нуль) і розщеплювач, де відбувається виділення додаткового сигналу (б), та надходить на ПРДО і далі на ЛА; 2 UA 107493 U 5 10 15 20 25 30 35 40 45 50 55 2) додатковий (б) - перетворюється ФТД в електричний імпульсний сигнал різницевої частоти міжмодового биття м та надходить на ФІ1, де відбувається виділення "пачок" імпульсів, прийнятих схемою "І". Прийняті приймальною оптикою відбиті від ЛА інформаційний та, в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем, вони розподіляються: в ІБ для обробки інформації, яка приймається від ЛА; по РП, які настроєні на відповідні частоти міжмодових биттів: м від, 2м від, 3м від, 6м від. У зв'язку з тим, що канал, який пропонується, використовується у структурі МСВС, імпульсні сигнали радіочастоти, що надходять з РП 1 (РП м від) формують сигнал про похилу дальність до ЛА, а РП 2, РП 3 і РП 4 (РП 2м від, РП 3м від і РП 6м від) - до інших вимірювальних каналів. Отриманий від ФТД додатковий оптичний сигнал частоти 5,4 з "бланкуючими" імпульсами, перетворений в сигнал м, здобуває чіткі границі "бланкуючого" імпульсу та, проходячи ДО, підсилюється. Фільтр зі смугою пропущення П=1/і (де і - тривалість імпульсу) виділяє з загального сигналу "бланкуючі" імпульси - в імпульси сигнали, які, проходячи ДЛ і Вип - (ФІ=ДЛ+Вип), виділяються у вигляді одного короткого імпульсу за початок "бланкуючого" імпульсу та надходять на тригер з індексом "1", включаючи його. На приймальному боці. Відбитий від ЛА основний сигнал частот 5,4 у сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал м, підсилюється ПІП, виділяється в РП, як сигнал міжмодової частоти м і, проходячи через Дет, перетворюється таким же чином, як і додатковий електричний сигнал (б) частоти м та надходить тільки на тригер з індексом "0", "перекидаючи" його. Сигнал, що надходить з тригера на схему "І", здійснює періодичне "відкриття" і "закриття" проходу для "пачок" імпульсів з ФІ1, що підраховуються Лч та відпрацьовуються у вигляді числа R у ЕОМ. Таким чином відбувається вимір R до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення включення перемикача (формування "бланкуючого" імпульсу). Так як канал вимірювання похилої дальності до ЛА вводиться до складу структури МСВС, то вмикання та вимикання перемикача (П) відбувається одночасно для 2-х (пар) частот 5,4 і 9,7. Апаратурні помилки виміру R до ЛА у запропонованому каналі - це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності та нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги Uп та залежить від форми скануючої ДС лазерного випромінювання і відносини сигнал/шум. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) похилої дальності до ЛА відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Кількість інформаційних каналів (N) залежить від кількості комбінацій парних мод (несучих частот vn), які мають необхідні вихідні характеристики для використання. Гіростабілізована платформа забезпечує дотримання просторової стабілізації платформи каналу, на якій розміщена суміщена приймально-передавальна апаратура та ВМ по кутах азимута  і місця . В разі необхідності виявлення ЛА під час його пошуку, груповий сигнал, який складений з частот міжмодових биттів, за допомогою МБД сканується сумарною ДС у заданій зоні за заданим законом сканування, де кут та напрямок відхилення ДС задається БКД (фіг. 1, 3). Формування сумарної ДС лазерного випромінювання, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, які пред'являються до спектра випромінювання одномодового багаточастотного лазера 3 UA 107493 U 5 10 15 передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 82288, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу. /О.В. Коломійцев, І.І. Сачук, Г.В. Альошин та ін. - № u201302177; заяв. 21.02.2013; опубл. 25.07.2013; Бюл. № 14. - 6 с. 2. Патент на корисну модель № 99174, Україна, MПК G01S 17/42, G01S 17/66. Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу. /О.В. Коломійцев, І.І. Сачук, Г.В. Альошин та ін. - № u201412017; заяв. 06.11.2014; опубл. 25.05.2015; Бюл. № 10. - 6 с. 3. Патент на корисну модель №55645, Україна, MПК G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної вимірювальної системи, що містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів M, модифікований блок дефлекторів, перемикач для частот міжмодових биттів M і 2M, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему "і", фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник та електронну обчислювальну машину, який відрізняється тим, що додатково введено гіростабілізовану платформу. 4 UA 107493 U 5 UA 107493 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
