Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу

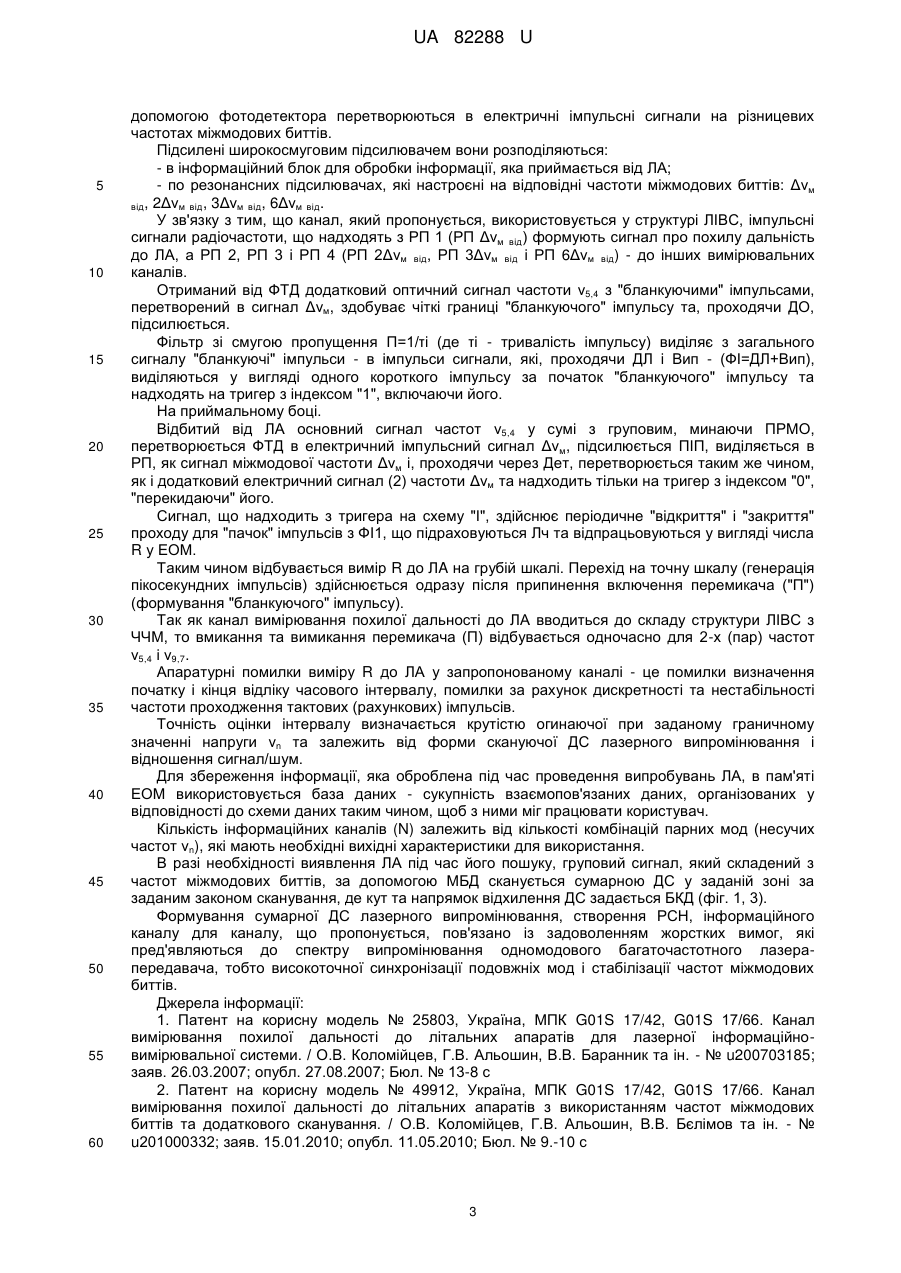

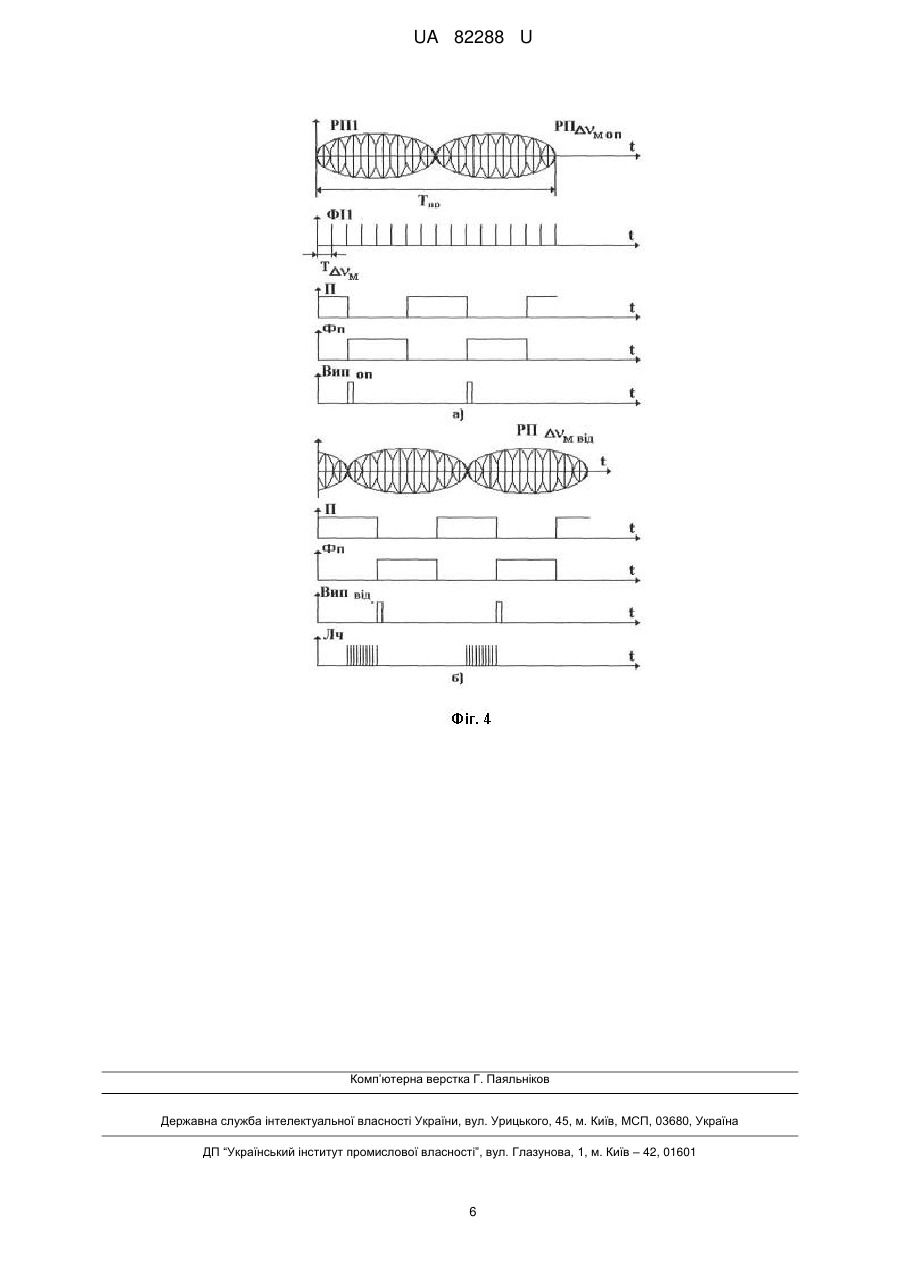

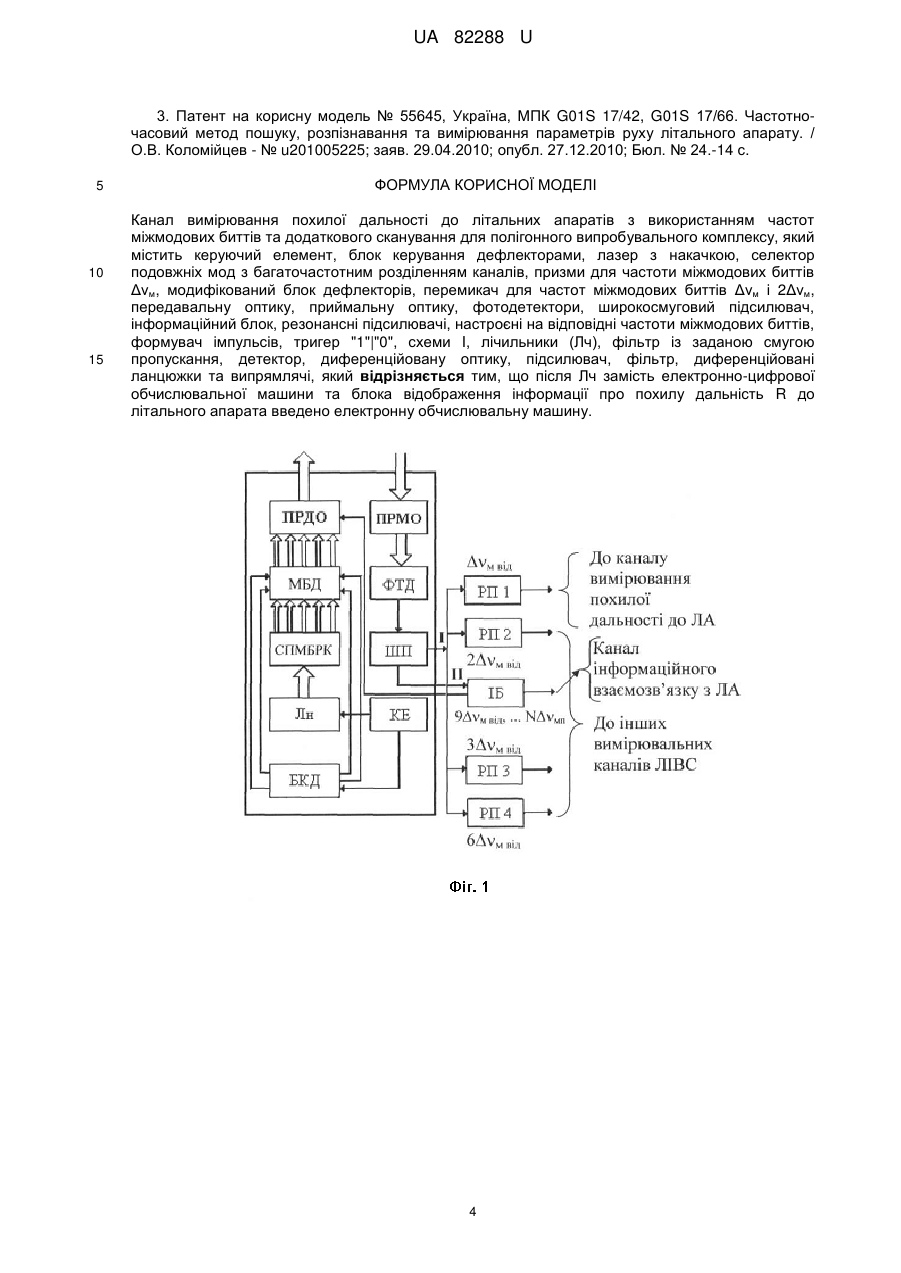

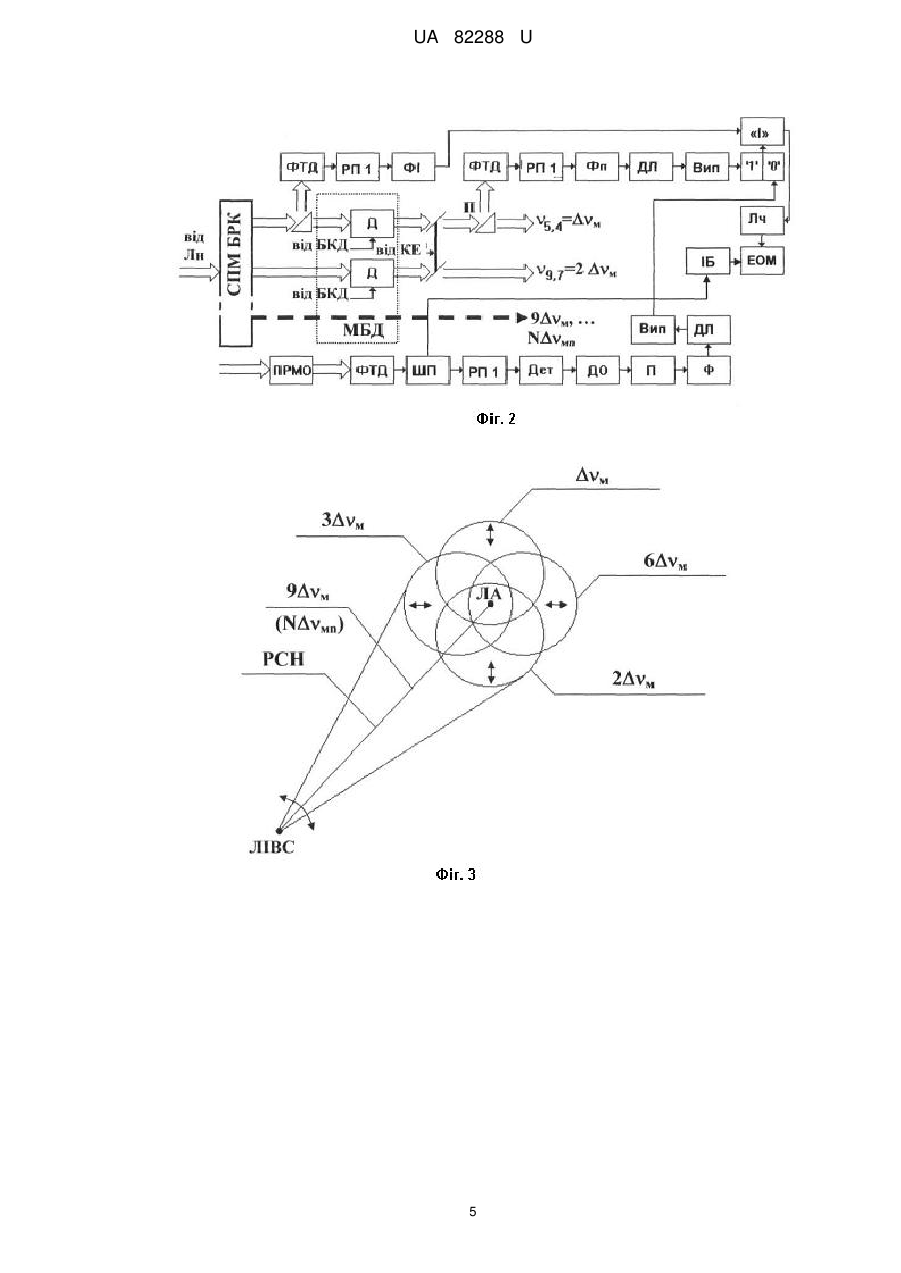

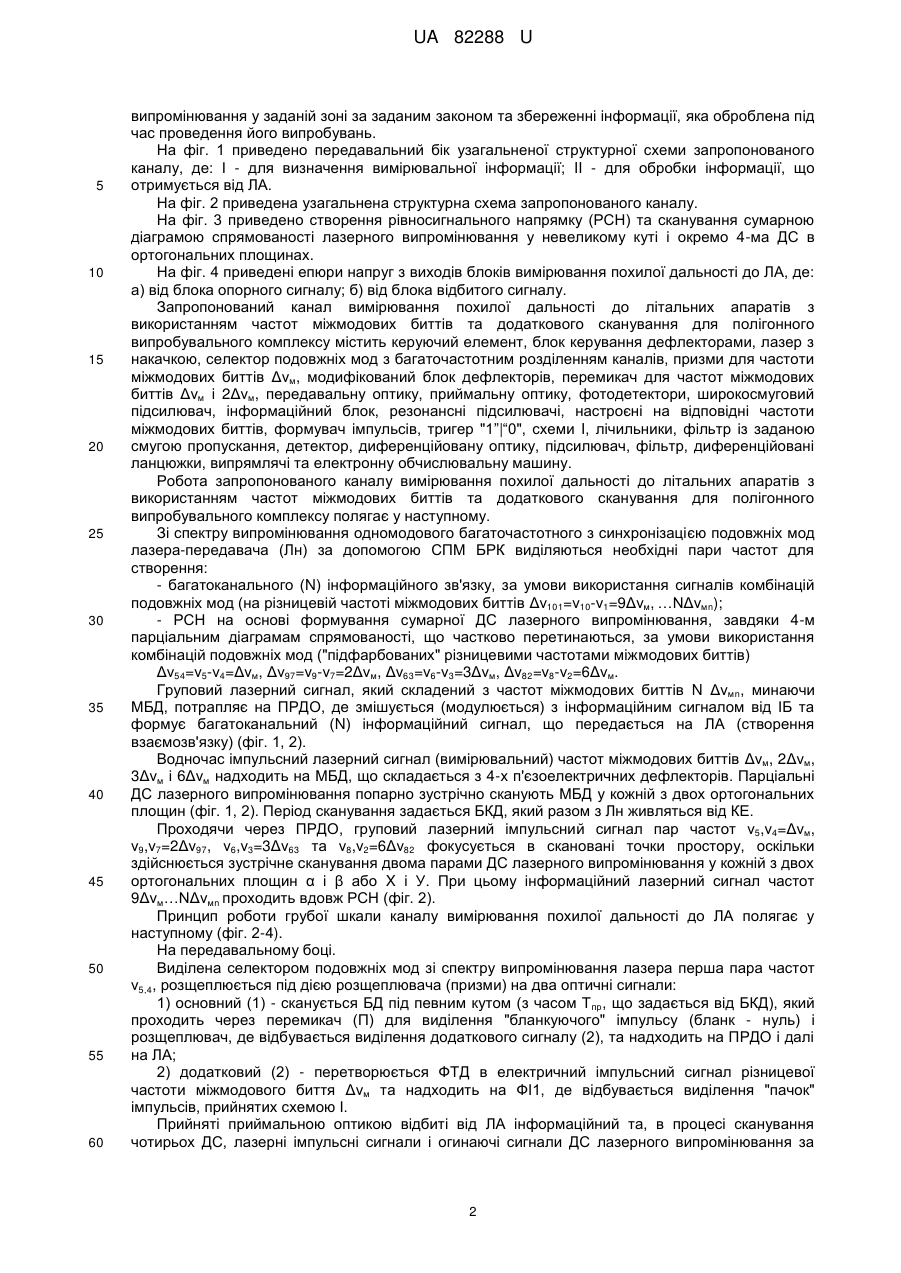

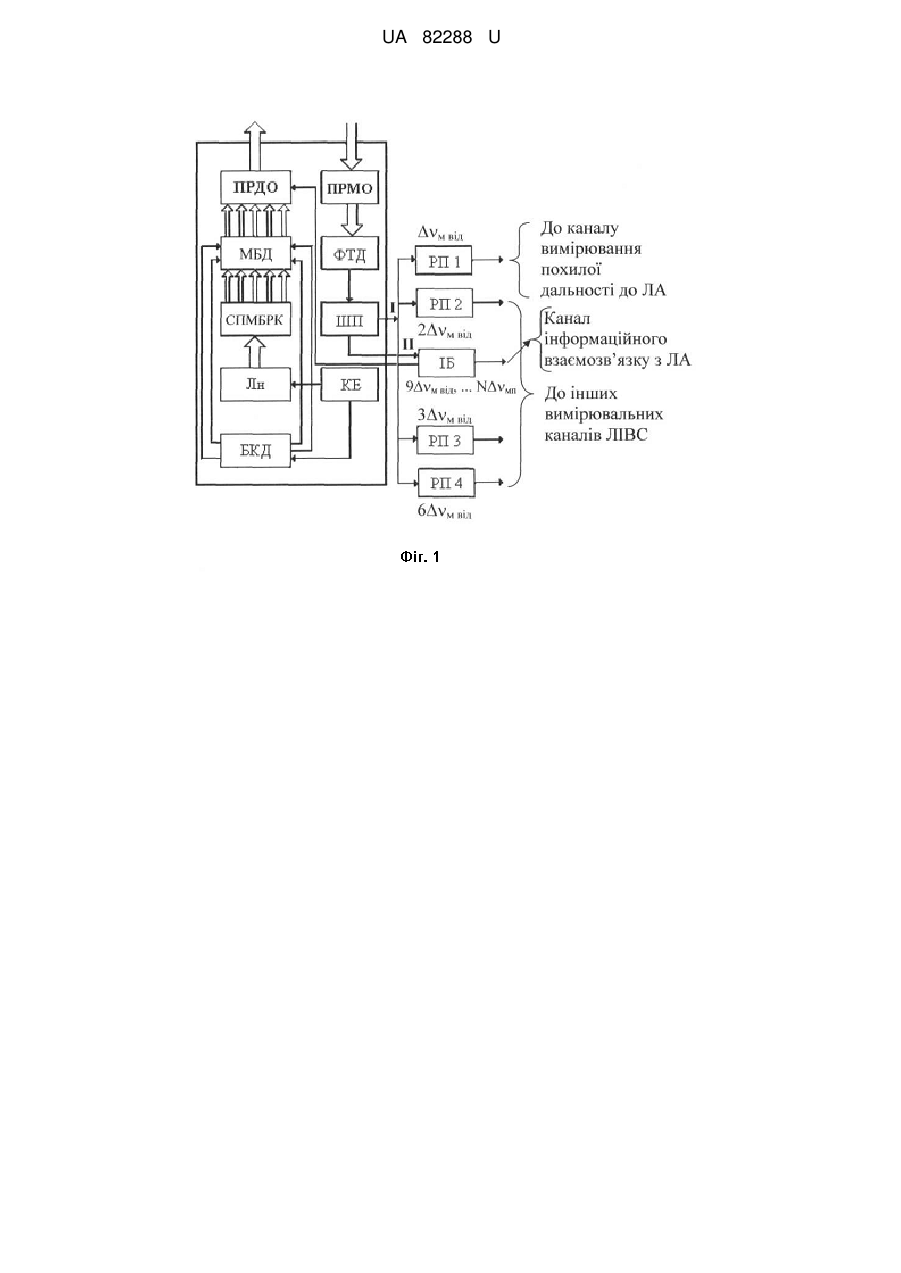

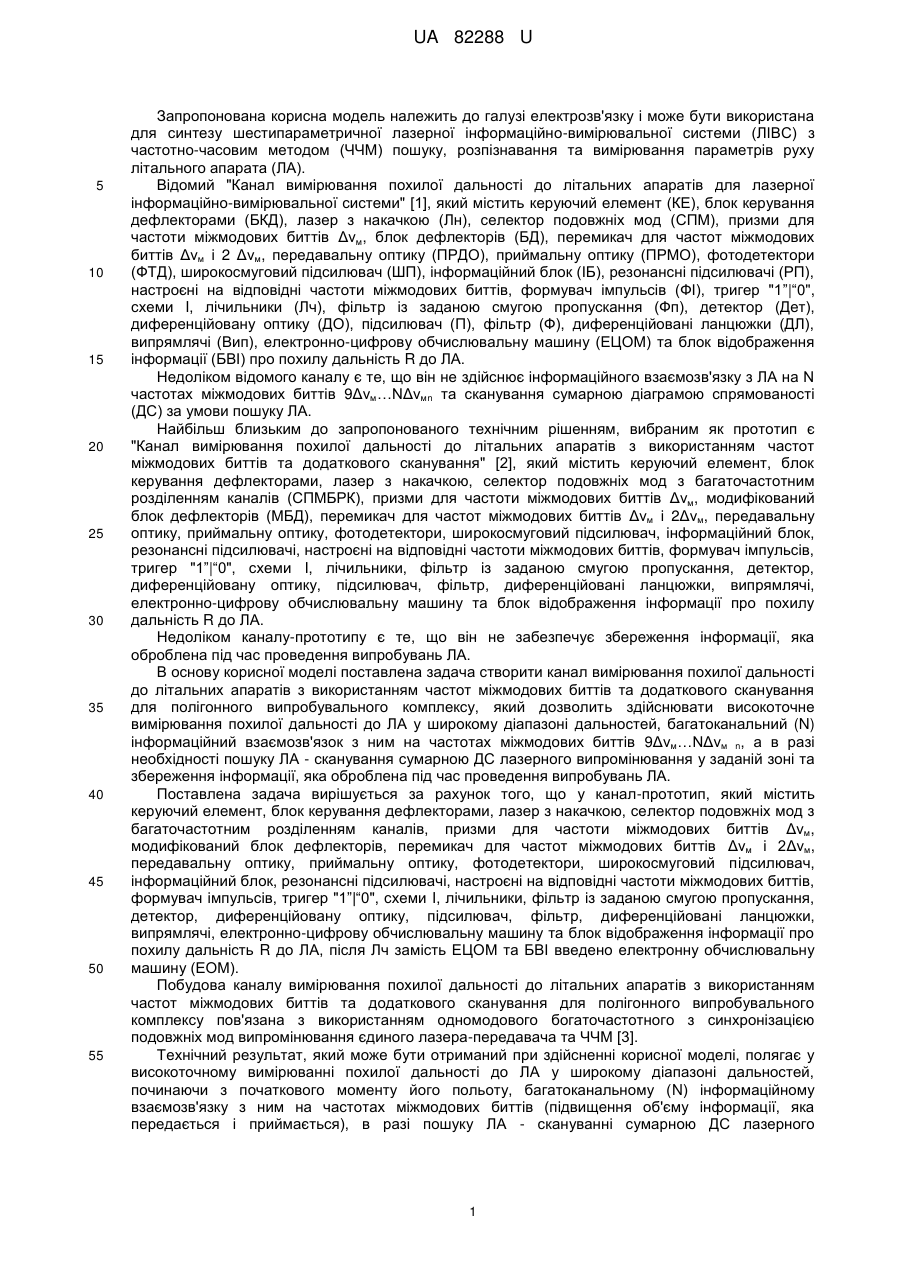

Реферат: Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу, містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів Δνм, модифікований блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схеми I, лічильники (Лч), фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки та випрямлячі. Після Лч замість електронно-цифрової обчислювальної машини та блока відображення інформації про похилу дальність R до літального апарата введено електронну обчислювальну машину. UA 82288 U (12) UA 82288 U UA 82288 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для синтезу шестипараметричної лазерної інформаційно-вимірювальної системи (ЛІВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарата (ЛА). Відомий "Канал вимірювання похилої дальності до літальних апаратів для лазерної інформаційно-вимірювальної системи" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод (СПМ), призми для частоти міжмодових биттів Δνм, блок дефлекторів (БД), перемикач для частот міжмодових биттів Δνм і 2 Δνм, передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектори (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувач імпульсів (ФІ), тригер "1”|“0", схеми I, лічильники (Лч), фільтр із заданою смугою пропускання (Фп), детектор (Дет), диференційовану оптику (ДО), підсилювач (П), фільтр (Ф), диференційовані ланцюжки (ДЛ), випрямлячі (Вип), електронно-цифрову обчислювальну машину (ЕЦОМ) та блок відображення інформації (БВІ) про похилу дальність R до ЛА. Недоліком відомого каналу є те, що він не здійснює інформаційного взаємозв'язку з ЛА на N частотах міжмодових биттів 9Δνм…NΔνмn та сканування сумарною діаграмою спрямованості (ДС) за умови пошуку ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип є "Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів (СПМБРК), призми для частоти міжмодових биттів Δνм, модифікований блок дефлекторів (МБД), перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1”|“0", схеми I, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення інформації про похилу дальність R до ЛА. Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу, який дозволить здійснювати високоточне вимірювання похилої дальності до ЛА у широкому діапазоні дальностей, багатоканальний (N) інформаційний взаємозв'язок з ним на частотах міжмодових биттів 9Δνм…NΔνм n, а в разі необхідності пошуку ЛА - сканування сумарною ДС лазерного випромінювання у заданій зоні та збереження інформації, яка оброблена під час проведення випробувань ЛА. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів Δνм, модифікований блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1”|“0", схеми I, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення інформації про похилу дальність R до ЛА, після Лч замість ЕЦОМ та БВІ введено електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає у високоточному вимірюванні похилої дальності до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальному (N) інформаційному взаємозв'язку з ним на частотах міжмодових биттів (підвищення об'єму інформації, яка передається і приймається), в разі пошуку ЛА - скануванні сумарною ДС лазерного 1 UA 82288 U 5 10 15 20 25 30 35 40 45 50 55 60 випромінювання у заданій зоні за заданим законом та збереженні інформації, яка оброблена під час проведення його випробувань. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: І - для визначення вимірювальної інформації; II - для обробки інформації, що отримується від ЛА. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування сумарною діаграмою спрямованості лазерного випромінювання у невеликому куті і окремо 4-ма ДС в ортогональних площинах. На фіг. 4 приведені епюри напруг з виходів блоків вимірювання похилої дальності до ЛА, де: а) від блока опорного сигналу; б) від блока відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів Δνм, модифікований блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1”|“0", схеми I, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі та електронну обчислювальну машину. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу полягає у наступному. Зі спектру випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів Δν101=ν10-ν1=9Δνм, …NΔνмn); - РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним діаграмам спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) Δν54=ν5-ν4=Δνм, Δν97=ν9-ν7=2Δνм, Δν63=ν6-ν3=3Δνм, Δν82=ν8-ν2=6Δνм. Груповий лазерний сигнал, який складений з частот міжмодових биттів N Δνмn, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБ та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (створення взаємозв'язку) (фіг. 1, 2). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів Δνм, 2Δνм, 3Δνм і 6Δνм надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот ν5,ν4=Δνм, ν9,ν7=2Δν97, ν6,ν3=3Δν63 та ν8,ν2=6Δν82 фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин α і β або X і У. При цьому інформаційний лазерний сигнал частот 9Δνм…NΔνмn проходить вдовж РСН (фіг. 2). Принцип роботи грубої шкали каналу вимірювання похилої дальності до ЛА полягає у наступному (фіг. 2-4). На передавальному боці. Виділена селектором подовжніх мод зі спектру випромінювання лазера перша пара частот ν5,4, розщеплюється під дією розщеплювача (призми) на два оптичні сигнали: 1) основний (1) - сканується БД під певним кутом (з часом Т пр, що задається від БКД), який проходить через перемикач (П) для виділення "бланкуючого" імпульсу (бланк - нуль) і розщеплювач, де відбувається виділення додаткового сигналу (2), та надходить на ПРДО і далі на ЛА; 2) додатковий (2) - перетворюється ФТД в електричний імпульсний сигнал різницевої частоти міжмодового биття Δνм та надходить на ФІ1, де відбувається виділення "пачок" імпульсів, прийнятих схемою І. Прийняті приймальною оптикою відбиті від ЛА інформаційний та, в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання за 2 UA 82288 U 5 10 15 20 25 30 35 40 45 50 55 60 допомогою фотодетектора перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем вони розподіляються: - в інформаційний блок для обробки інформації, яка приймається від ЛА; - по резонансних підсилювачах, які настроєні на відповідні частоти міжмодових биттів: Δνм від, 2Δνм від, 3Δνм від, 6Δνм від. У зв'язку з тим, що канал, який пропонується, використовується у структурі ЛІВС, імпульсні сигнали радіочастоти, що надходять з РП 1 (РП Δνм від) формують сигнал про похилу дальність до ЛА, а РП 2, РП 3 і РП 4 (РП 2Δνм від, РП 3Δνм від і РП 6Δνм від) - до інших вимірювальних каналів. Отриманий від ФТД додатковий оптичний сигнал частоти ν5,4 з "бланкуючими" імпульсами, перетворений в сигнал Δνм, здобуває чіткі границі "бланкуючого" імпульсу та, проходячи ДО, підсилюється. Фільтр зі смугою пропущення П=1/τі (де τі - тривалість імпульсу) виділяє з загального сигналу "бланкуючі" імпульси - в імпульси сигнали, які, проходячи ДЛ і Вип - (ФІ=ДЛ+Вип), виділяються у вигляді одного короткого імпульсу за початок "бланкуючого" імпульсу та надходять на тригер з індексом "1", включаючи його. На приймальному боці. Відбитий від ЛА основний сигнал частот ν5,4 у сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал Δνм, підсилюється ПІП, виділяється в РП, як сигнал міжмодової частоти Δνм і, проходячи через Дет, перетворюється таким же чином, як і додатковий електричний сигнал (2) частоти Δνм та надходить тільки на тригер з індексом "0", "перекидаючи" його. Сигнал, що надходить з тригера на схему "І", здійснює періодичне "відкриття" і "закриття" проходу для "пачок" імпульсів з ФІ1, що підраховуються Лч та відпрацьовуються у вигляді числа R у ЕОМ. Таким чином відбувається вимір R до ЛA на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення включення перемикача ("П") (формування "бланкуючого" імпульсу). Так як канал вимірювання похилої дальності до ЛА вводиться до складу структури ЛІВС з ЧЧМ, то вмикання та вимикання перемикача (П) відбувається одночасно для 2-х (пар) частот ν5,4 і ν9,7. Апаратурні помилки виміру R до ЛА у запропонованому каналі - це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності та нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги νn та залежить від форми скануючої ДС лазерного випромінювання і відношення сигнал/шум. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Кількість інформаційних каналів (N) залежить від кількості комбінацій парних мод (несучих частот νn), які мають необхідні вихідні характеристики для використання. В разі необхідності виявлення ЛА під час його пошуку, груповий сигнал, який складений з частот міжмодових биттів, за допомогою МБД сканується сумарною ДС у заданій зоні за заданим законом сканування, де кут та напрямок відхилення ДС задається БКД (фіг. 1, 3). Формування сумарної ДС лазерного випромінювання, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, які пред'являються до спектру випромінювання одномодового багаточастотного лазерапередавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 25803, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання похилої дальності до літальних апаратів для лазерної інформаційновимірювальної системи. / О.В. Коломійцев, Г.В. Альошин, В.В. Баранник та ін. - № u200703185; заяв. 26.03.2007; опубл. 27.08.2007; Бюл. № 13-8 с 2. Патент на корисну модель № 49912, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування. / О.В. Коломійцев, Г.В. Альошин, В.В. Бєлімов та ін. - № u201000332; заяв. 15.01.2010; опубл. 11.05.2010; Бюл. № 9.-10 с 3 UA 82288 U 3. Патент на корисну модель № 55645, Україна, МПК G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. / О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24.-14 с. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів Δνм, модифікований блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схеми I, лічильники (Лч), фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки та випрямлячі, який відрізняється тим, що після Лч замість електронно-цифрової обчислювальної машини та блока відображення інформації про похилу дальність R до літального апарата введено електронну обчислювальну машину. 4 UA 82288 U 5 UA 82288 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
