Застібка для з’єднання та ґудзик застібки для з’єднання

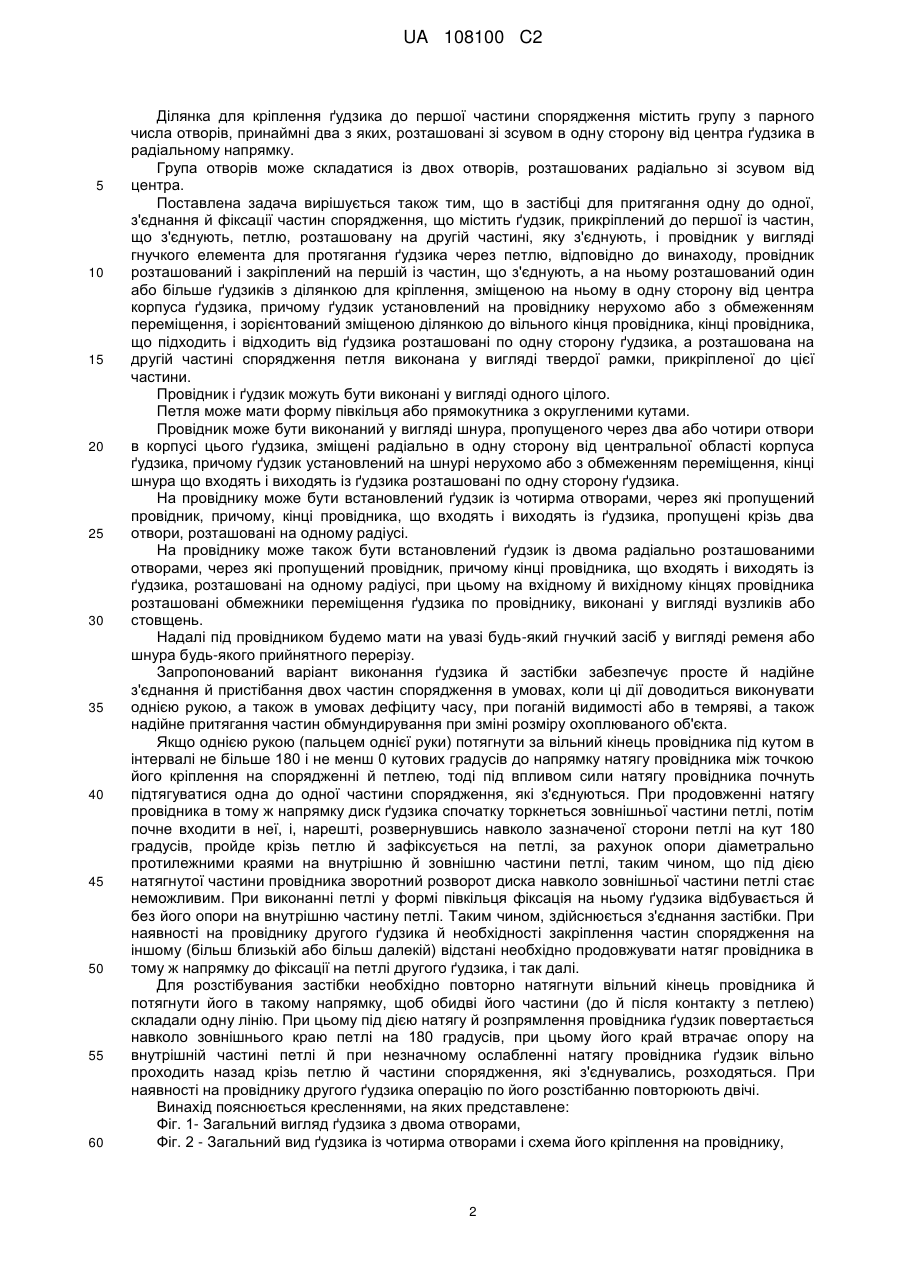

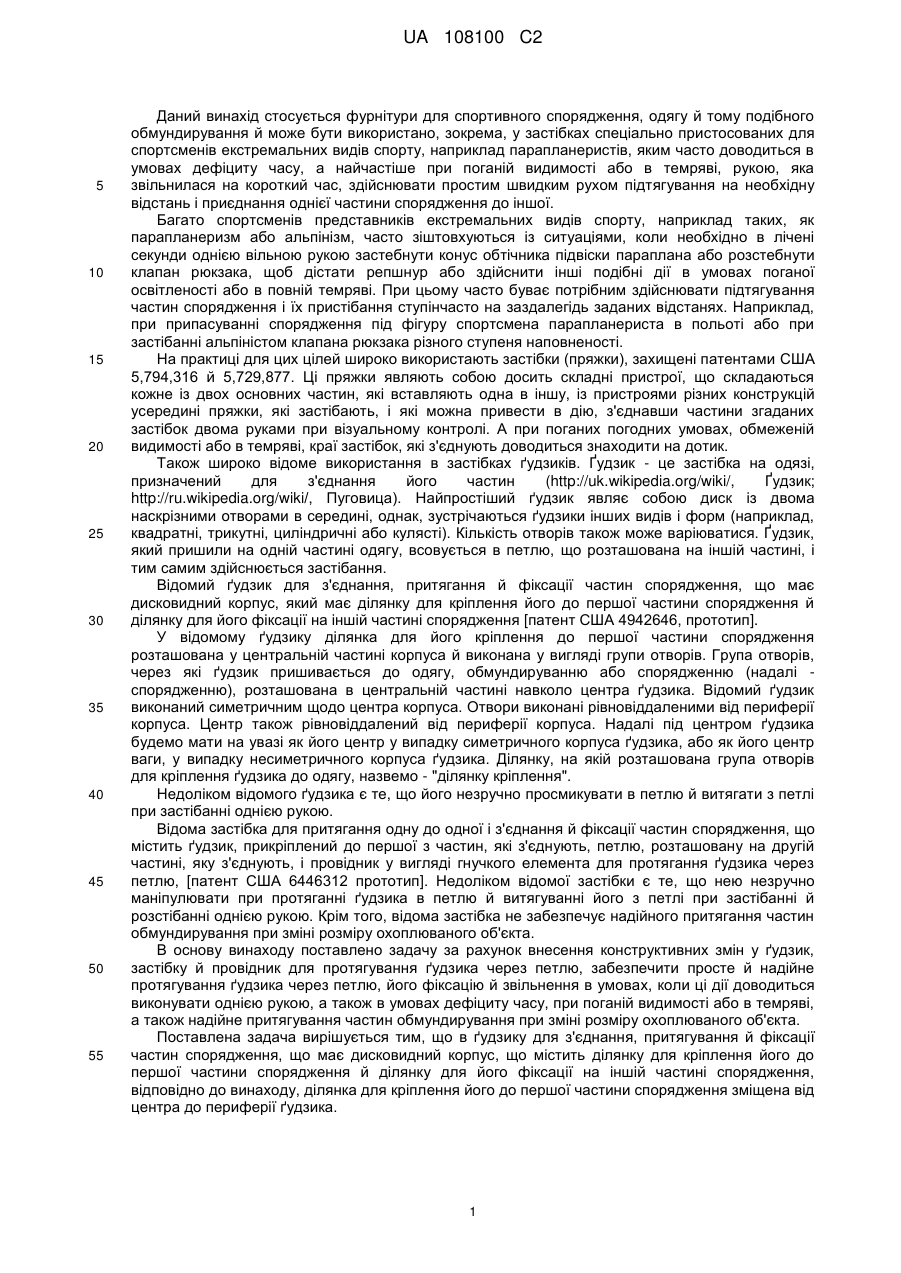

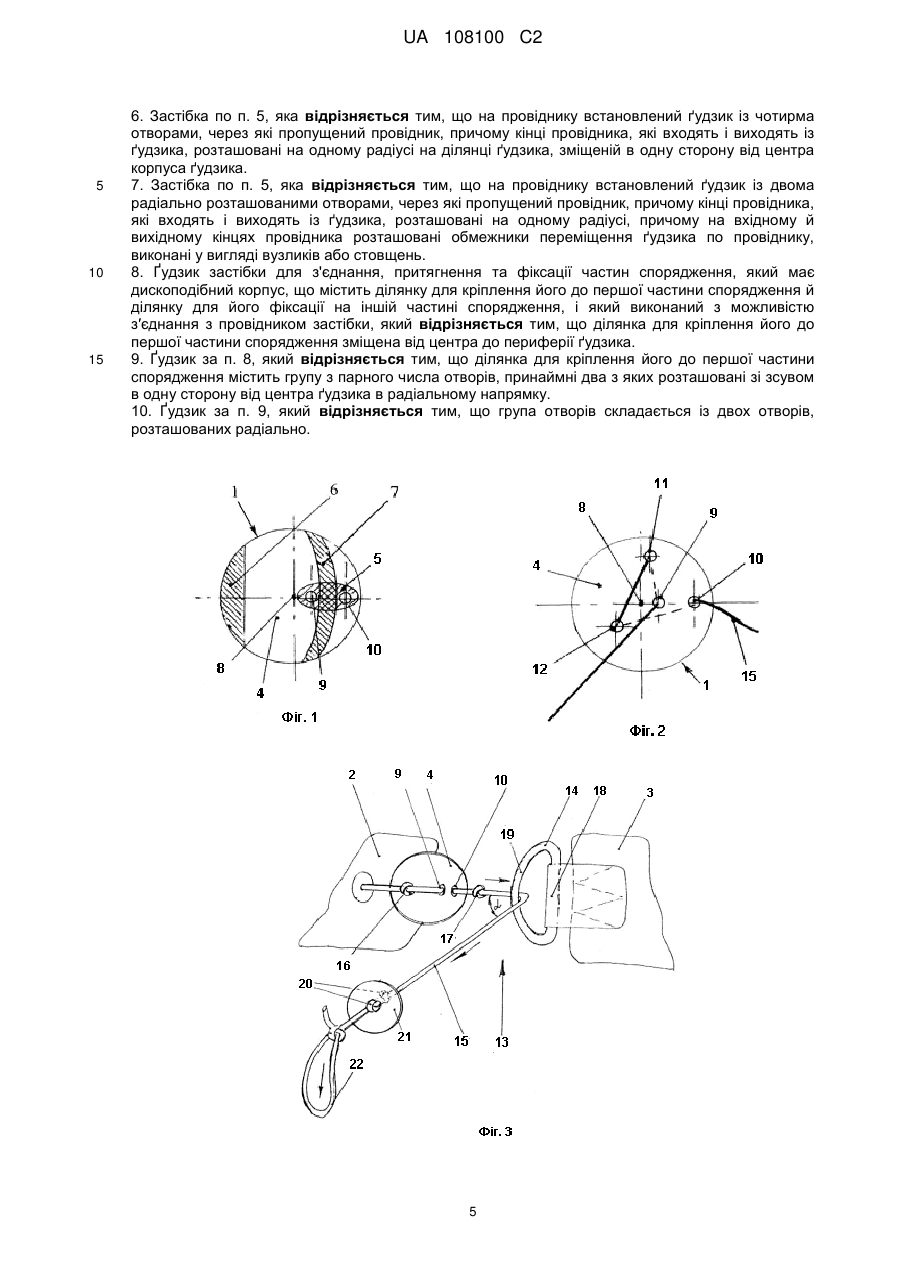

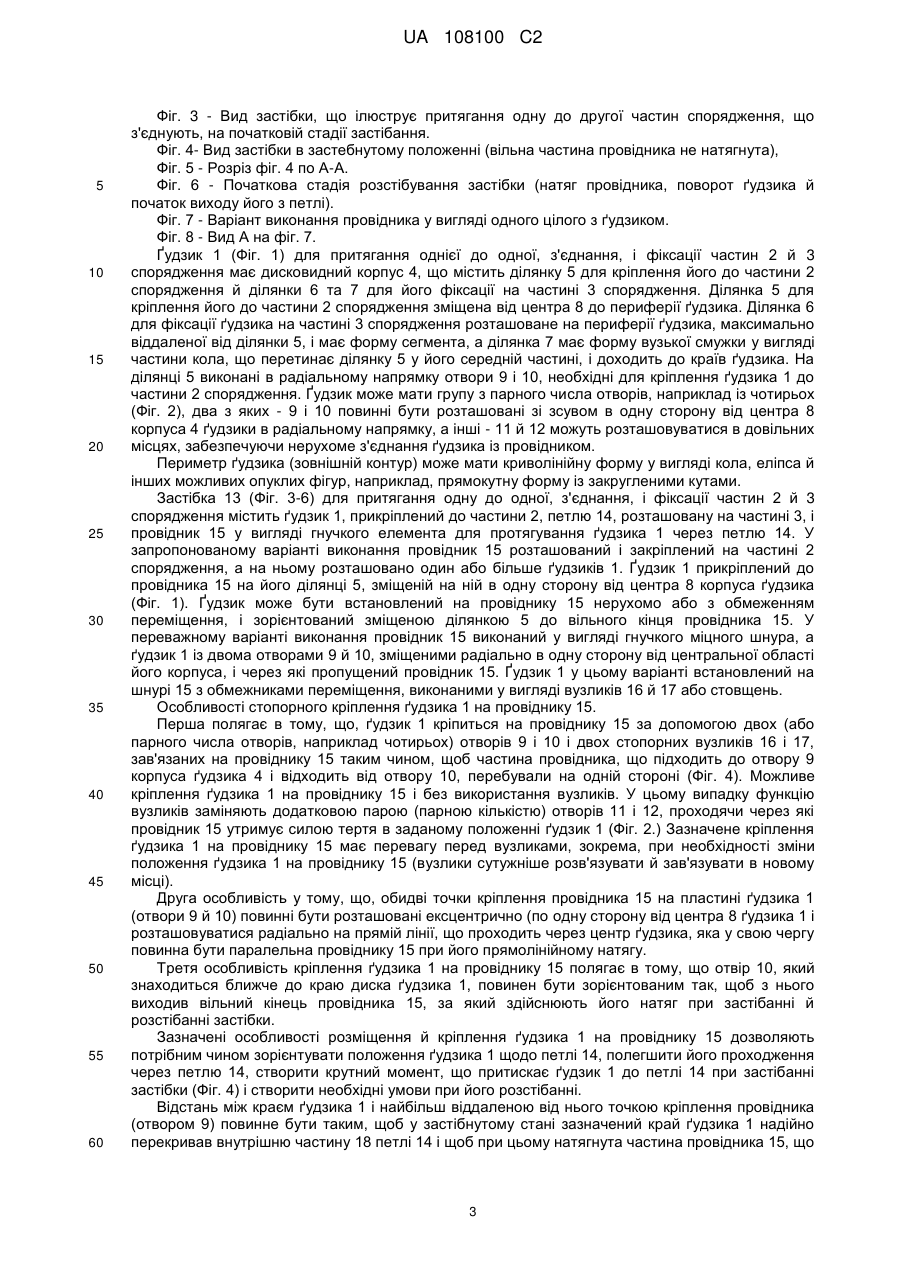

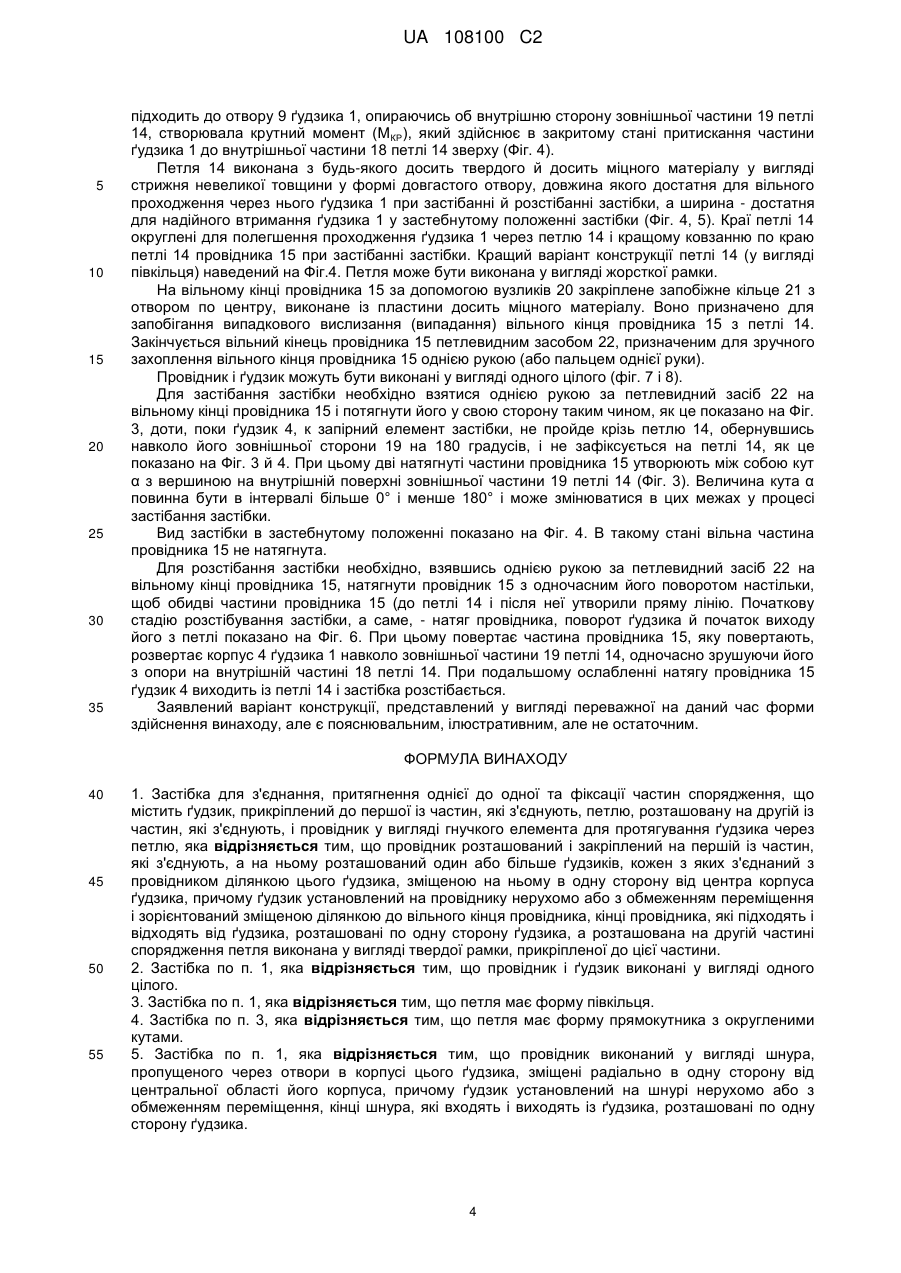

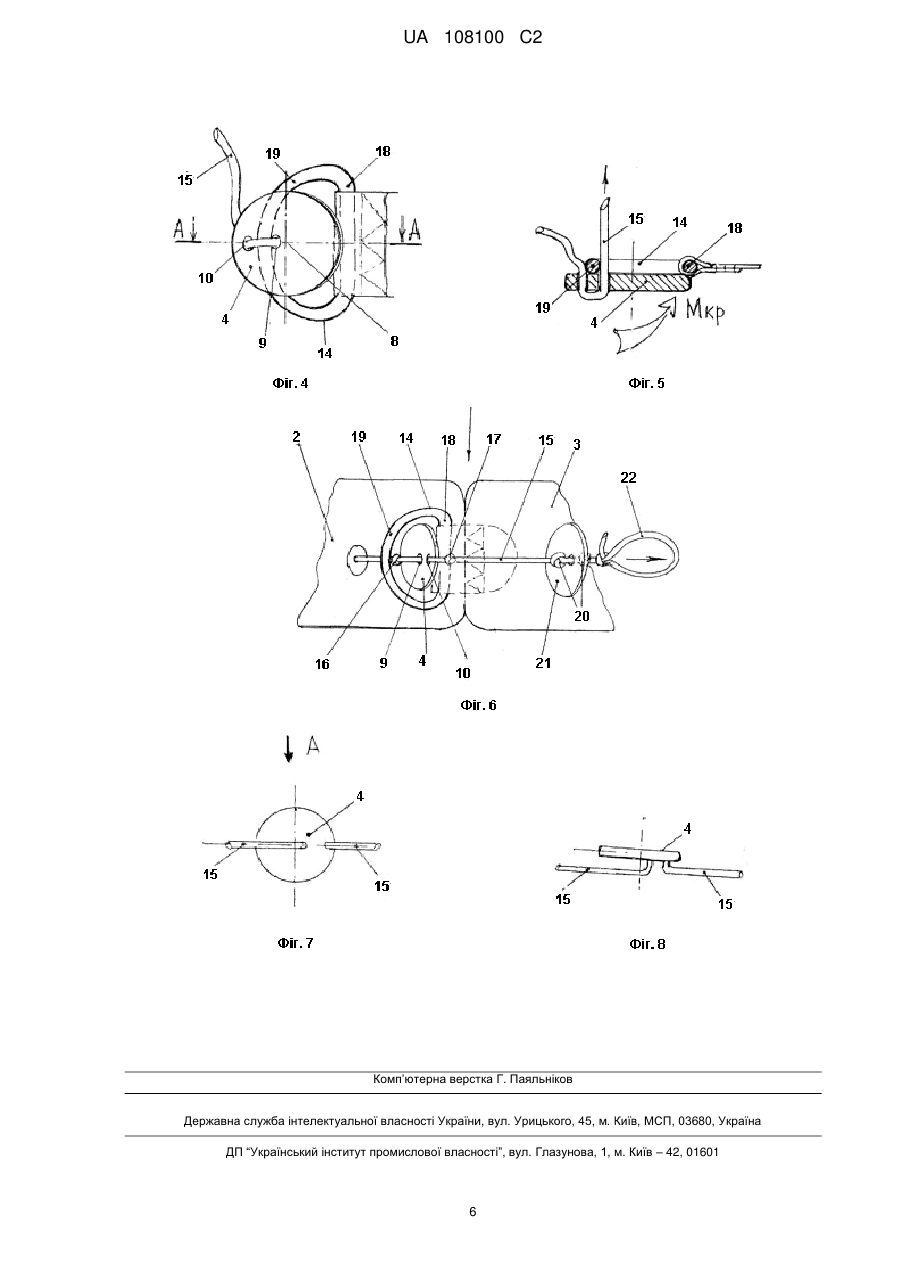

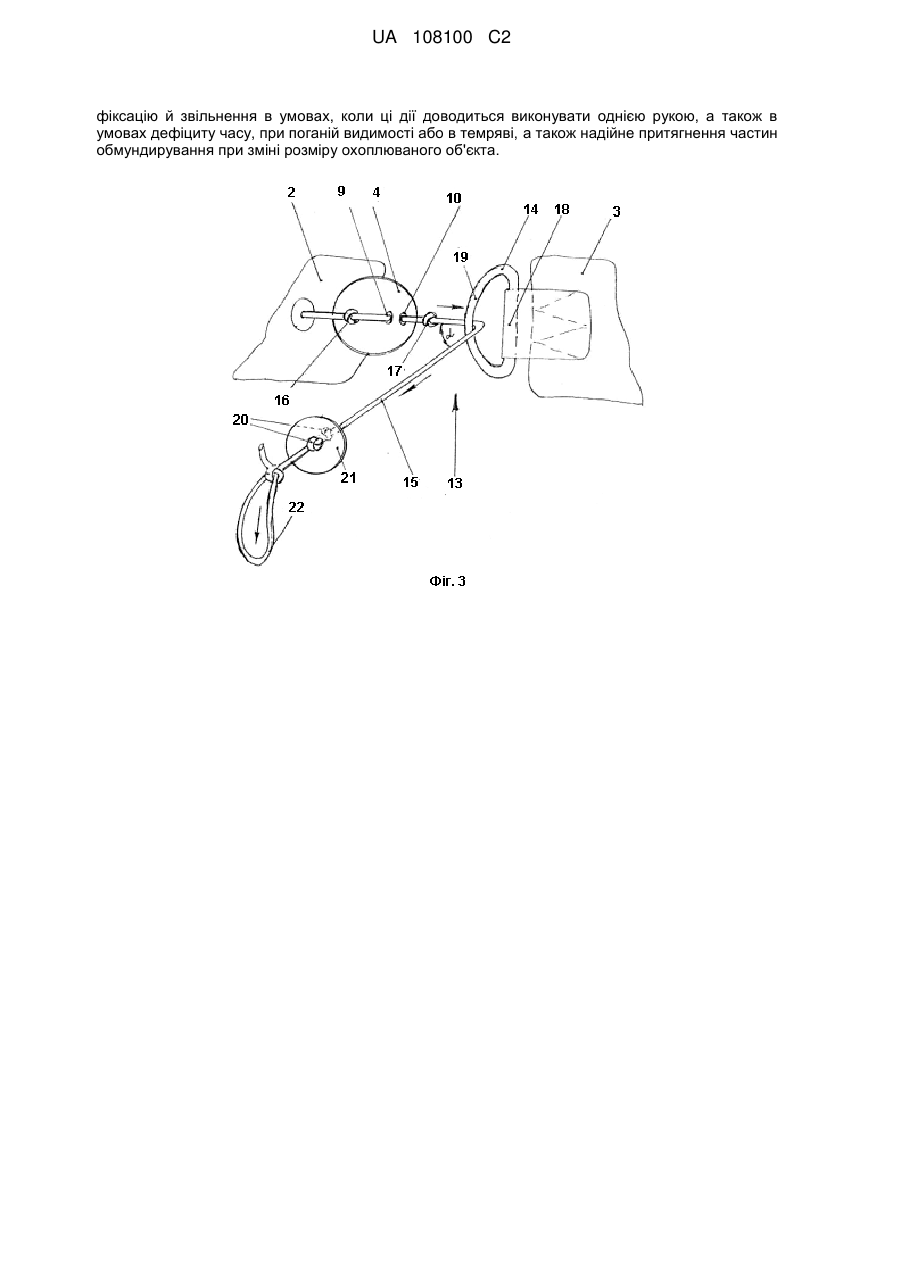

Реферат: Даний винахід стосується фурнітури для спортивного спорядження, одягу й тому подібного обмундирування. Застібка для з'єднання, притягнення одну до одної та фіксації частин спорядження містить ґудзик, прикріплений до першої із частин, які з'єднують, петлю, розташовану на другій із частин, які з'єднують, і провідник у вигляді гнучкого елемента для протягування ґудзика через петлю. Провідник розташований і закріплений на першій із частин, які з'єднують, а на ньому розташований один або більше ґудзиків, кожен з яких з'єднаний з провідником ділянкою цього ґудзика, зміщеною на ньому в одну сторону від центра корпуса ґудзика. При цьому ґудзик установлений на провіднику нерухомо або з обмеженням переміщення, і зорієнтований зміщеною ділянкою до вільного кінця провідника, кінці провідника, які підходять і відходять від ґудзика розташовані по одну сторону ґудзика, а розташована на другій частині спорядження петля виконана у вигляді твердої рамки, прикріпленої до цієї частини. Ґудзик застібки для з'єднання, притягнення та фіксації частин спорядження має дископодібний корпус, що містить ділянку для кріплення його до першої частини спорядження й ділянку для його фіксації на іншій частині спорядження, і який виконаний з можливістю з′єднання з провідником застібки. Ділянка для кріплення його до першої частини спорядження зміщена від центра до периферії ґудзика. За рахунок внесення конструктивних змін у ґудзик, застібку й провідник для протягування ґудзика через петлю, забезпечується просте й надійне протягування ґудзика через петлю, його UA 108100 C2 (12) UA 108100 C2 фіксацію й звільнення в умовах, коли ці дії доводиться виконувати однією рукою, а також в умовах дефіциту часу, при поганій видимості або в темряві, а також надійне притягнення частин обмундирування при зміні розміру охоплюваного об'єкта. UA 108100 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується фурнітури для спортивного спорядження, одягу й тому подібного обмундирування й може бути використано, зокрема, у застібках спеціально пристосованих для спортсменів екстремальних видів спорту, наприклад парапланеристів, яким часто доводиться в умовах дефіциту часу, а найчастіше при поганій видимості або в темряві, рукою, яка звільнилася на короткий час, здійснювати простим швидким рухом підтягування на необхідну відстань і приєднання однієї частини спорядження до іншої. Багато спортсменів представників екстремальних видів спорту, наприклад таких, як парапланеризм або альпінізм, часто зіштовхуються із ситуаціями, коли необхідно в лічені секунди однією вільною рукою застебнути конус обтічника підвіски параплана або розстебнути клапан рюкзака, щоб дістати репшнур або здійснити інші подібні дії в умовах поганої освітленості або в повній темряві. При цьому часто буває потрібним здійснювати підтягування частин спорядження і їх пристібання ступінчасто на заздалегідь заданих відстанях. Наприклад, при припасуванні спорядження під фігуру спортсмена парапланериста в польоті або при застібанні альпіністом клапана рюкзака різного ступеня наповненості. На практиці для цих цілей широко використають застібки (пряжки), захищені патентами США 5,794,316 й 5,729,877. Ці пряжки являють собою досить складні пристрої, що складаються кожне із двох основних частин, які вставляють одна в іншу, із пристроями різних конструкцій усередині пряжки, які застібають, і які можна привести в дію, з'єднавши частини згаданих застібок двома руками при візуальному контролі. А при поганих погодних умовах, обмеженій видимості або в темряві, краї застібок, які з'єднують доводиться знаходити на дотик. Також широко відоме використання в застібках ґудзиків. Ґудзик - це застібка на одязі, призначений для з'єднання його частин (http://uk.wikipedia.org/wiki/, Ґудзик; http://ru.wikipedia.org/wiki/, Пуговица). Найпростіший ґудзик являє собою диск із двома наскрізними отворами в середині, однак, зустрічаються ґудзики інших видів і форм (наприклад, квадратні, трикутні, циліндричні або кулясті). Кількість отворів також може варіюватися. Ґудзик, який пришили на одній частині одягу, всовується в петлю, що розташована на іншій частині, і тим самим здійснюється застібання. Відомий ґудзик для з'єднання, притягання й фіксації частин спорядження, що має дисковидний корпус, який має ділянку для кріплення його до першої частини спорядження й ділянку для його фіксації на іншій частині спорядження [патент США 4942646, прототип]. У відомому ґудзику ділянка для його кріплення до першої частини спорядження розташована у центральній частині корпуса й виконана у вигляді групи отворів. Група отворів, через які ґудзик пришивається до одягу, обмундируванню або спорядженню (надалі спорядженню), розташована в центральній частині навколо центра ґудзика. Відомий ґудзик виконаний симетричним щодо центра корпуса. Отвори виконані рівновіддаленими від периферії корпуса. Центр також рівновіддалений від периферії корпуса. Надалі під центром ґудзика будемо мати на увазі як його центр у випадку симетричного корпуса ґудзика, або як його центр ваги, у випадку несиметричного корпуса ґудзика. Ділянку, на якій розташована група отворів для кріплення ґудзика до одягу, назвемо - "ділянку кріплення". Недоліком відомого ґудзика є те, що його незручно просмикувати в петлю й витягати з петлі при застібанні однією рукою. Відома застібка для притягання одну до одної і з'єднання й фіксації частин спорядження, що містить ґудзик, прикріплений до першої з частин, які з'єднують, петлю, розташовану на другій частині, яку з'єднують, і провідник у вигляді гнучкого елемента для протягання ґудзика через петлю, [патент США 6446312 прототип]. Недоліком відомої застібки є те, що нею незручно маніпулювати при протяганні ґудзика в петлю й витягуванні його з петлі при застібанні й розстібанні однією рукою. Крім того, відома застібка не забезпечує надійного притягання частин обмундирування при зміні розміру охоплюваного об'єкта. В основу винаходу поставлено задачу за рахунок внесення конструктивних змін у ґудзик, застібку й провідник для протягування ґудзика через петлю, забезпечити просте й надійне протягування ґудзика через петлю, його фіксацію й звільнення в умовах, коли ці дії доводиться виконувати однією рукою, а також в умовах дефіциту часу, при поганій видимості або в темряві, а також надійне притягування частин обмундирування при зміні розміру охоплюваного об'єкта. Поставлена задача вирішується тим, що в ґудзику для з'єднання, притягування й фіксації частин спорядження, що має дисковидний корпус, що містить ділянку для кріплення його до першої частини спорядження й ділянку для його фіксації на іншій частині спорядження, відповідно до винаходу, ділянка для кріплення його до першої частини спорядження зміщена від центра до периферії ґудзика. 1 UA 108100 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ділянка для кріплення ґудзика до першої частини спорядження містить групу з парного числа отворів, принаймні два з яких, розташовані зі зсувом в одну сторону від центра ґудзика в радіальному напрямку. Група отворів може складатися із двох отворів, розташованих радіально зі зсувом від центра. Поставлена задача вирішується також тим, що в застібці для притягання одну до одної, з'єднання й фіксації частин спорядження, що містить ґудзик, прикріплений до першої із частин, що з'єднують, петлю, розташовану на другій частині, яку з'єднують, і провідник у вигляді гнучкого елемента для протягання ґудзика через петлю, відповідно до винаходу, провідник розташований і закріплений на першій із частин, що з'єднують, а на ньому розташований один або більше ґудзиків з ділянкою для кріплення, зміщеною на ньому в одну сторону від центра корпуса ґудзика, причому ґудзик установлений на провіднику нерухомо або з обмеженням переміщення, і зорієнтований зміщеною ділянкою до вільного кінця провідника, кінці провідника, що підходить і відходить від ґудзика розташовані по одну сторону ґудзика, а розташована на другій частині спорядження петля виконана у вигляді твердої рамки, прикріпленої до цієї частини. Провідник і ґудзик можуть бути виконані у вигляді одного цілого. Петля може мати форму півкільця або прямокутника з округленими кутами. Провідник може бути виконаний у вигляді шнура, пропущеного через два або чотири отвори в корпусі цього ґудзика, зміщені радіально в одну сторону від центральної області корпуса ґудзика, причому ґудзик установлений на шнурі нерухомо або з обмеженням переміщення, кінці шнура що входять і виходять із ґудзика розташовані по одну сторону ґудзика. На провіднику може бути встановлений ґудзик із чотирма отворами, через які пропущений провідник, причому, кінці провідника, що входять і виходять із ґудзика, пропущені крізь два отвори, розташовані на одному радіусі. На провіднику може також бути встановлений ґудзик із двома радіально розташованими отворами, через які пропущений провідник, причому кінці провідника, що входять і виходять із ґудзика, розташовані на одному радіусі, при цьому на вхідному й вихідному кінцях провідника розташовані обмежники переміщення ґудзика по провіднику, виконані у вигляді вузликів або стовщень. Надалі під провідником будемо мати на увазі будь-який гнучкий засіб у вигляді ременя або шнура будь-якого прийнятного перерізу. Запропонований варіант виконання ґудзика й застібки забезпечує просте й надійне з'єднання й пристібання двох частин спорядження в умовах, коли ці дії доводиться виконувати однією рукою, а також в умовах дефіциту часу, при поганій видимості або в темряві, а також надійне притягання частин обмундирування при зміні розміру охоплюваного об'єкта. Якщо однією рукою (пальцем однієї руки) потягнути за вільний кінець провідника під кутом в інтервалі не більше 180 і не менш 0 кутових градусів до напрямку натягу провідника між точкою його кріплення на спорядженні й петлею, тоді під впливом сили натягу провідника почнуть підтягуватися одна до одної частини спорядження, які з'єднуються. При продовженні натягу провідника в тому ж напрямку диск ґудзика спочатку торкнеться зовнішньої частини петлі, потім почне входити в неї, і, нарешті, розвернувшись навколо зазначеної сторони петлі на кут 180 градусів, пройде крізь петлю й зафіксується на петлі, за рахунок опори діаметрально протилежними краями на внутрішню й зовнішню частини петлі, таким чином, що під дією натягнутої частини провідника зворотний розворот диска навколо зовнішньої частини петлі стає неможливим. При виконанні петлі у формі півкільця фіксація на ньому ґудзика відбувається й без його опори на внутрішню частину петлі. Таким чином, здійснюється з'єднання застібки. При наявності на провіднику другого ґудзика й необхідності закріплення частин спорядження на іншому (більш близькій або більш далекій) відстані необхідно продовжувати натяг провідника в тому ж напрямку до фіксації на петлі другого ґудзика, і так далі. Для розстібувания застібки необхідно повторно натягнути вільний кінець провідника й потягнути його в такому напрямку, щоб обидві його частини (до й після контакту з петлею) складали одну лінію. При цьому під дією натягу й розпрямлення провідника ґудзик повертається навколо зовнішнього краю петлі на 180 градусів, при цьому його край втрачає опору на внутрішній частині петлі й при незначному ослабленні натягу провідника ґудзик вільно проходить назад крізь петлю й частини спорядження, які з'єднувались, розходяться. При наявності на провіднику другого ґудзика операцію по його розстібанню повторюють двічі. Винахід пояснюється кресленнями, на яких представлене: Фіг. 1- Загальний вигляд ґудзика з двома отворами, Фіг. 2 - Загальний вид ґудзика із чотирма отворами і схема його кріплення на провіднику, 2 UA 108100 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 3 - Вид застібки, що ілюструє притягання одну до другої частин спорядження, що з'єднують, на початковій стадії застібання. Фіг. 4- Вид застібки в застебнутому положенні (вільна частина провідника не натягнута), Фіг. 5 - Розріз фіг. 4 по А-А. Фіг. 6 - Початкова стадія розстібування застібки (натяг провідника, поворот ґудзика й початок виходу його з петлі). Фіг. 7 - Варіант виконання провідника у вигляді одного цілого з ґудзиком. Фіг. 8 - Вид А на фіг. 7. Ґудзик 1 (Фіг. 1) для притягання однієї до одної, з'єднання, і фіксації частин 2 й 3 спорядження має дисковидний корпус 4, що містить ділянку 5 для кріплення його до частини 2 спорядження й ділянки 6 та 7 для його фіксації на частині 3 спорядження. Ділянка 5 для кріплення його до частини 2 спорядження зміщена від центра 8 до периферії ґудзика. Ділянка 6 для фіксації ґудзика на частині 3 спорядження розташоване на периферії ґудзика, максимально віддаленої від ділянки 5, і має форму сегмента, а ділянка 7 має форму вузької смужки у вигляді частини кола, що перетинає ділянку 5 у його середній частині, і доходить до країв ґудзика. На ділянці 5 виконані в радіальному напрямку отвори 9 і 10, необхідні для кріплення ґудзика 1 до частини 2 спорядження. Ґудзик може мати групу з парного числа отворів, наприклад із чотирьох (Фіг. 2), два з яких - 9 і 10 повинні бути розташовані зі зсувом в одну сторону від центра 8 корпуса 4 ґудзики в радіальному напрямку, а інші - 11 й 12 можуть розташовуватися в довільних місцях, забезпечуючи нерухоме з'єднання ґудзика із провідником. Периметр ґудзика (зовнішній контур) може мати криволінійну форму у вигляді кола, еліпса й інших можливих опуклих фігур, наприклад, прямокутну форму із закругленими кутами. Застібка 13 (Фіг. 3-6) для притягання одну до одної, з'єднання, і фіксації частин 2 й 3 спорядження містить ґудзик 1, прикріплений до частини 2, петлю 14, розташовану на частині 3, і провідник 15 у вигляді гнучкого елемента для протягування ґудзика 1 через петлю 14. У запропонованому варіанті виконання провідник 15 розташований і закріплений на частині 2 спорядження, а на ньому розташовано один або більше ґудзиків 1. Ґудзик 1 прикріплений до провідника 15 на його ділянці 5, зміщеній на ній в одну сторону від центра 8 корпуса ґудзика (Фіг. 1). Ґудзик може бути встановлений на провіднику 15 нерухомо або з обмеженням переміщення, і зорієнтований зміщеною ділянкою 5 до вільного кінця провідника 15. У переважному варіанті виконання провідник 15 виконаний у вигляді гнучкого міцного шнура, а ґудзик 1 із двома отворами 9 й 10, зміщеними радіально в одну сторону від центральної області його корпуса, і через які пропущений провідник 15. Ґудзик 1 у цьому варіанті встановлений на шнурі 15 з обмежниками переміщення, виконаними у вигляді вузликів 16 й 17 або стовщень. Особливості стопорного кріплення ґудзика 1 на провіднику 15. Перша полягає в тому, що, ґудзик 1 кріпиться на провіднику 15 за допомогою двох (або парного числа отворів, наприклад чотирьох) отворів 9 і 10 і двох стопорних вузликів 16 і 17, зав'язаних на провіднику 15 таким чином, щоб частина провідника, що підходить до отвору 9 корпуса ґудзика 4 і відходить від отвору 10, перебували на одній стороні (Фіг. 4). Можливе кріплення ґудзика 1 на провіднику 15 і без використання вузликів. У цьому випадку функцію вузликів заміняють додатковою парою (парною кількістю) отворів 11 і 12, проходячи через які провідник 15 утримує силою тертя в заданому положенні ґудзик 1 (Фіг. 2.) Зазначене кріплення ґудзика 1 на провіднику 15 має перевагу перед вузликами, зокрема, при необхідності зміни положення ґудзика 1 на провіднику 15 (вузлики сутужніше розв'язувати й зав'язувати в новому місці). Друга особливість у тому, що, обидві точки кріплення провідника 15 на пластині ґудзика 1 (отвори 9 й 10) повинні бути розташовані ексцентрично (по одну сторону від центра 8 ґудзика 1 і розташовуватися радіально на прямій лінії, що проходить через центр ґудзика, яка у свою чергу повинна бути паралельна провіднику 15 при його прямолінійному натягу. Третя особливість кріплення ґудзика 1 на провіднику 15 полягає в тому, що отвір 10, який знаходиться ближче до краю диска ґудзика 1, повинен бути зорієнтованим так, щоб з нього виходив вільний кінець провідника 15, за який здійснюють його натяг при застібанні й розстібанні застібки. Зазначені особливості розміщення й кріплення ґудзика 1 на провіднику 15 дозволяють потрібним чином зорієнтувати положення ґудзика 1 щодо петлі 14, полегшити його проходження через петлю 14, створити крутний момент, що притискає ґудзик 1 до петлі 14 при застібанні застібки (Фіг. 4) і створити необхідні умови при його розстібанні. Відстань між краєм ґудзика 1 і найбільш віддаленою від нього точкою кріплення провідника (отвором 9) повинне бути таким, щоб у застібнутому стані зазначений край ґудзика 1 надійно перекривав внутрішню частину 18 петлі 14 і щоб при цьому натягнута частина провідника 15, що 3 UA 108100 C2 5 10 15 20 25 30 35 підходить до отвору 9 ґудзика 1, опираючись об внутрішню сторону зовнішньої частини 19 петлі 14, створювала крутний момент (МКР), який здійснює в закритому стані притискання частини ґудзика 1 до внутрішньої частини 18 петлі 14 зверху (Фіг. 4). Петля 14 виконана з будь-якого досить твердого й досить міцного матеріалу у вигляді стрижня невеликої товщини у формі довгастого отвору, довжина якого достатня для вільного проходження через нього ґудзика 1 при застібанні й розстібанні застібки, а ширина - достатня для надійного втримання ґудзика 1 у застебнутому положенні застібки (Фіг. 4, 5). Краї петлі 14 округлені для полегшення проходження ґудзика 1 через петлю 14 і кращому ковзанню по краю петлі 14 провідника 15 при застібанні застібки. Кращий варіант конструкції петлі 14 (у вигляді півкільця) наведений на Фіг.4. Петля може бути виконана у вигляді жорсткої рамки. На вільному кінці провідника 15 за допомогою вузликів 20 закріплене запобіжне кільце 21 з отвором по центру, виконане із пластини досить міцного матеріалу. Воно призначено для запобігання випадкового вислизання (випадання) вільного кінця провідника 15 з петлі 14. Закінчується вільний кінець провідника 15 петлевидним засобом 22, призначеним для зручного захоплення вільного кінця провідника 15 однією рукою (або пальцем однієї руки). Провідник і ґудзик можуть бути виконані у вигляді одного цілого (фіг. 7 і 8). Для застібання застібки необхідно взятися однією рукою за петлевидний засіб 22 на вільному кінці провідника 15 і потягнути його у свою сторону таким чином, як це показано на Фіг. 3, доти, поки ґудзик 4, к запірний елемент застібки, не пройде крізь петлю 14, обернувшись навколо його зовнішньої сторони 19 на 180 градусів, і не зафіксується на петлі 14, як це показано на Фіг. 3 й 4. При цьому дві натягнуті частини провідника 15 утворюють між собою кут α з вершиною на внутрішній поверхні зовнішньої частини 19 петлі 14 (Фіг. 3). Величина кута α повинна бути в інтервалі більше 0° і менше 180° і може змінюватися в цих межах у процесі застібання застібки. Вид застібки в застебнутому положенні показано на Фіг. 4. В такому стані вільна частина провідника 15 не натягнута. Для розстібання застібки необхідно, взявшись однією рукою за петлевидний засіб 22 на вільному кінці провідника 15, натягнути провідник 15 з одночасним його поворотом настільки, щоб обидві частини провідника 15 (до петлі 14 і після неї утворили пряму лінію. Початкову стадію розстібування застібки, а саме, - натяг провідника, поворот ґудзика й початок виходу його з петлі показано на Фіг. 6. При цьому повертає частина провідника 15, яку повертають, розвертає корпус 4 ґудзика 1 навколо зовнішньої частини 19 петлі 14, одночасно зрушуючи його з опори на внутрішній частині 18 петлі 14. При подальшому ослабленні натягу провідника 15 ґудзик 4 виходить із петлі 14 і застібка розстібається. Заявлений варіант конструкції, представлений у вигляді переважної на даний час форми здійснення винаходу, але є пояснювальним, ілюстративним, але не остаточним. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Застібка для з'єднання, притягнення однієї до одної та фіксації частин спорядження, що містить ґудзик, прикріплений до першої із частин, які з'єднують, петлю, розташовану на другій із частин, які з'єднують, і провідник у вигляді гнучкого елемента для протягування ґудзика через петлю, яка відрізняється тим, що провідник розташований і закріплений на першій із частин, які з'єднують, а на ньому розташований один або більше ґудзиків, кожен з яких з'єднаний з провідником ділянкою цього ґудзика, зміщеною на ньому в одну сторону від центра корпуса ґудзика, причому ґудзик установлений на провіднику нерухомо або з обмеженням переміщення і зорієнтований зміщеною ділянкою до вільного кінця провідника, кінці провідника, які підходять і відходять від ґудзика, розташовані по одну сторону ґудзика, а розташована на другій частині спорядження петля виконана у вигляді твердої рамки, прикріпленої до цієї частини. 2. Застібка по п. 1, яка відрізняється тим, що провідник і ґудзик виконані у вигляді одного цілого. 3. Застібка по п. 1, яка відрізняється тим, що петля має форму півкільця. 4. Застібка по п. 3, яка відрізняється тим, що петля має форму прямокутника з округленими кутами. 5. Застібка по п. 1, яка відрізняється тим, що провідник виконаний у вигляді шнура, пропущеного через отвори в корпусі цього ґудзика, зміщені радіально в одну сторону від центральної області його корпуса, причому ґудзик установлений на шнурі нерухомо або з обмеженням переміщення, кінці шнура, які входять і виходять із ґудзика, розташовані по одну сторону ґудзика. 4 UA 108100 C2 5 10 15 6. Застібка по п. 5, яка відрізняється тим, що на провіднику встановлений ґудзик із чотирма отворами, через які пропущений провідник, причому кінці провідника, які входять і виходять із ґудзика, розташовані на одному радіусі на ділянці ґудзика, зміщеній в одну сторону від центра корпуса ґудзика. 7. Застібка по п. 5, яка відрізняється тим, що на провіднику встановлений ґудзик із двома радіально розташованими отворами, через які пропущений провідник, причому кінці провідника, які входять і виходять із ґудзика, розташовані на одному радіусі, причому на вхідному й вихідному кінцях провідника розташовані обмежники переміщення ґудзика по провіднику, виконані у вигляді вузликів або стовщень. 8. Ґудзик застібки для з'єднання, притягнення та фіксації частин спорядження, який має дископодібний корпус, що містить ділянку для кріплення його до першої частини спорядження й ділянку для його фіксації на іншій частині спорядження, і який виконаний з можливістю з′єднання з провідником застібки, який відрізняється тим, що ділянка для кріплення його до першої частини спорядження зміщена від центра до периферії ґудзика. 9. Ґудзик за п. 8, який відрізняється тим, що ділянка для кріплення його до першої частини спорядження містить групу з парного числа отворів, принаймні два з яких розташовані зі зсувом в одну сторону від центра ґудзика в радіальному напрямку. 10. Ґудзик за п. 9, який відрізняється тим, що група отворів складається із двох отворів, розташованих радіально. 5 UA 108100 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
