Гідроізолюючий фартух для руберойдового даху

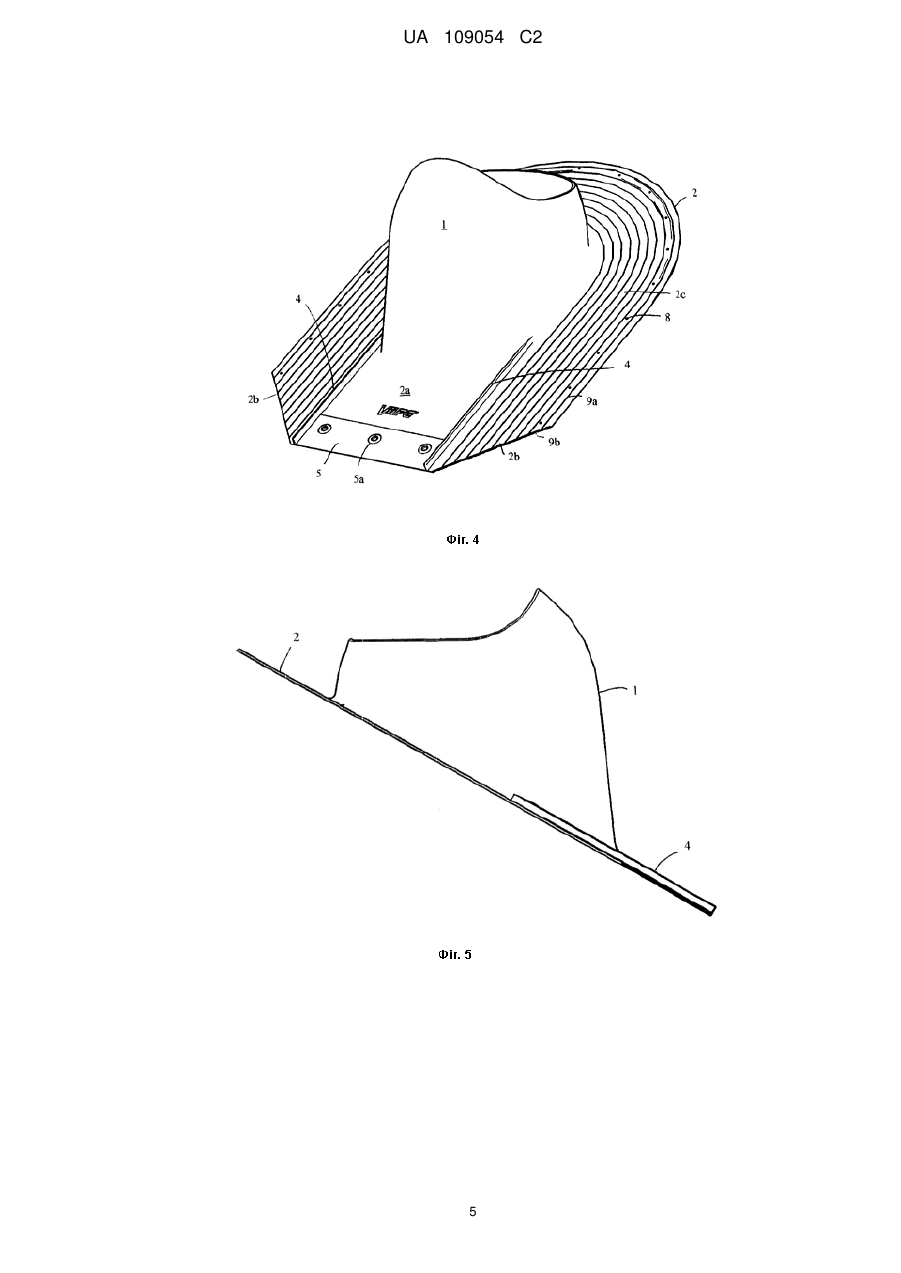

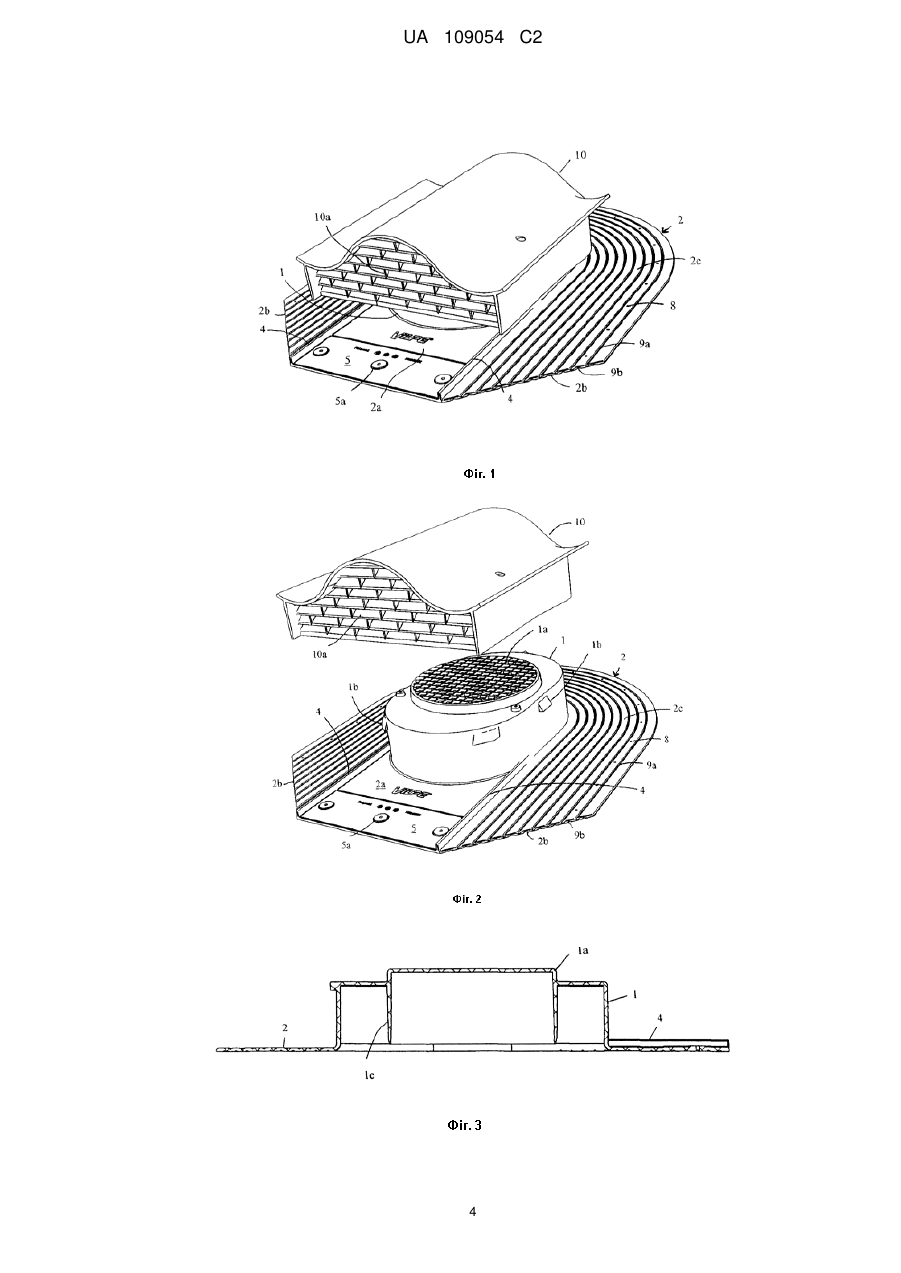

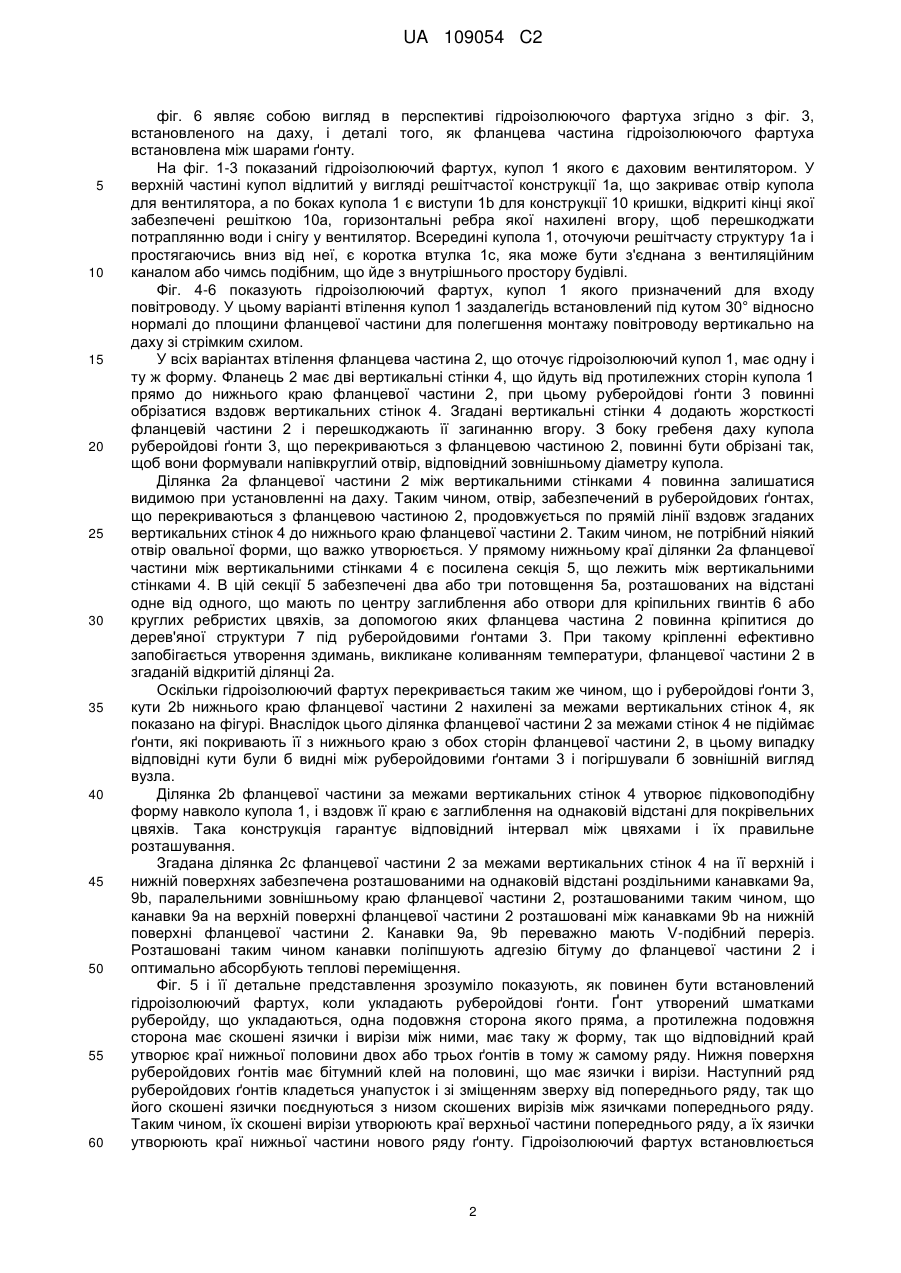

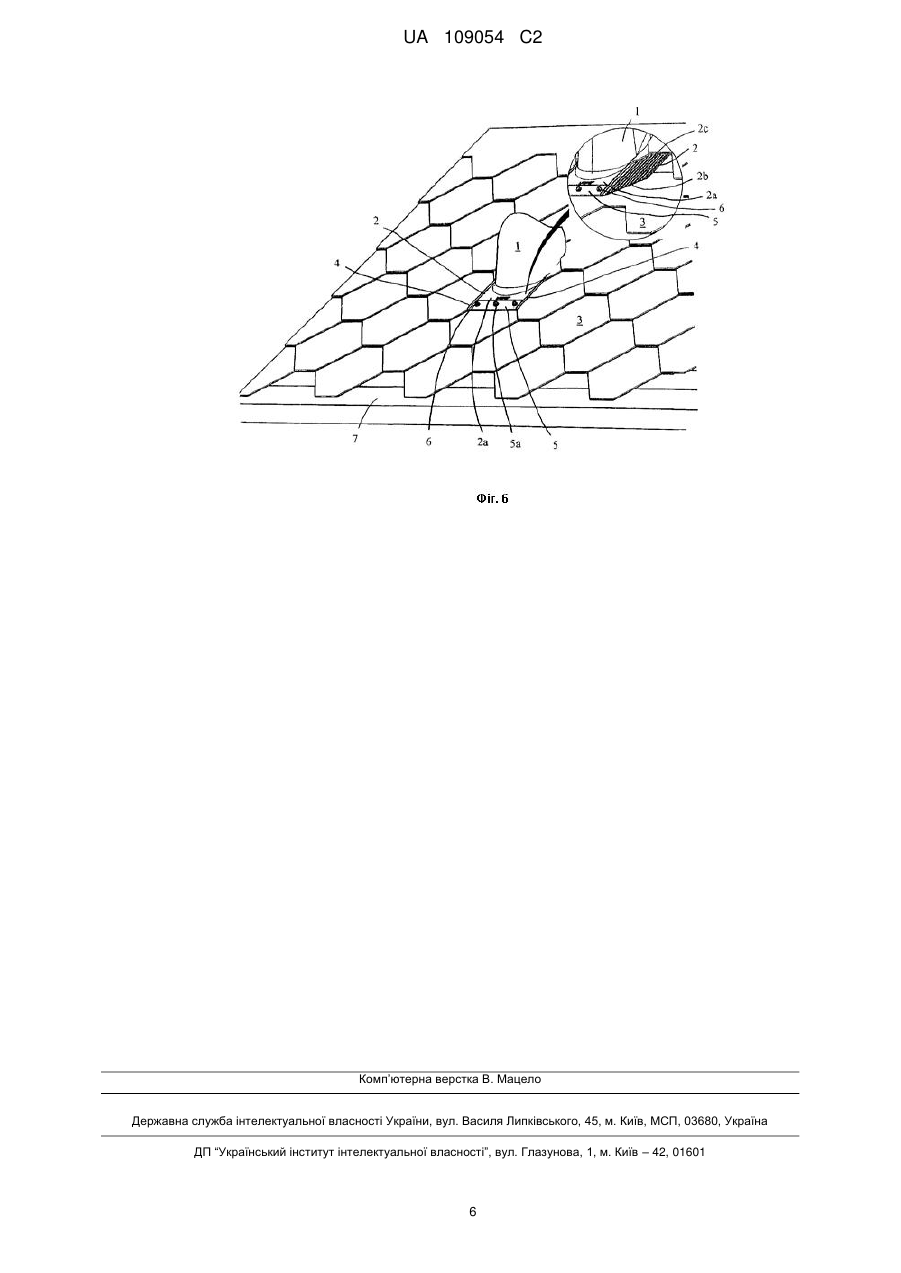

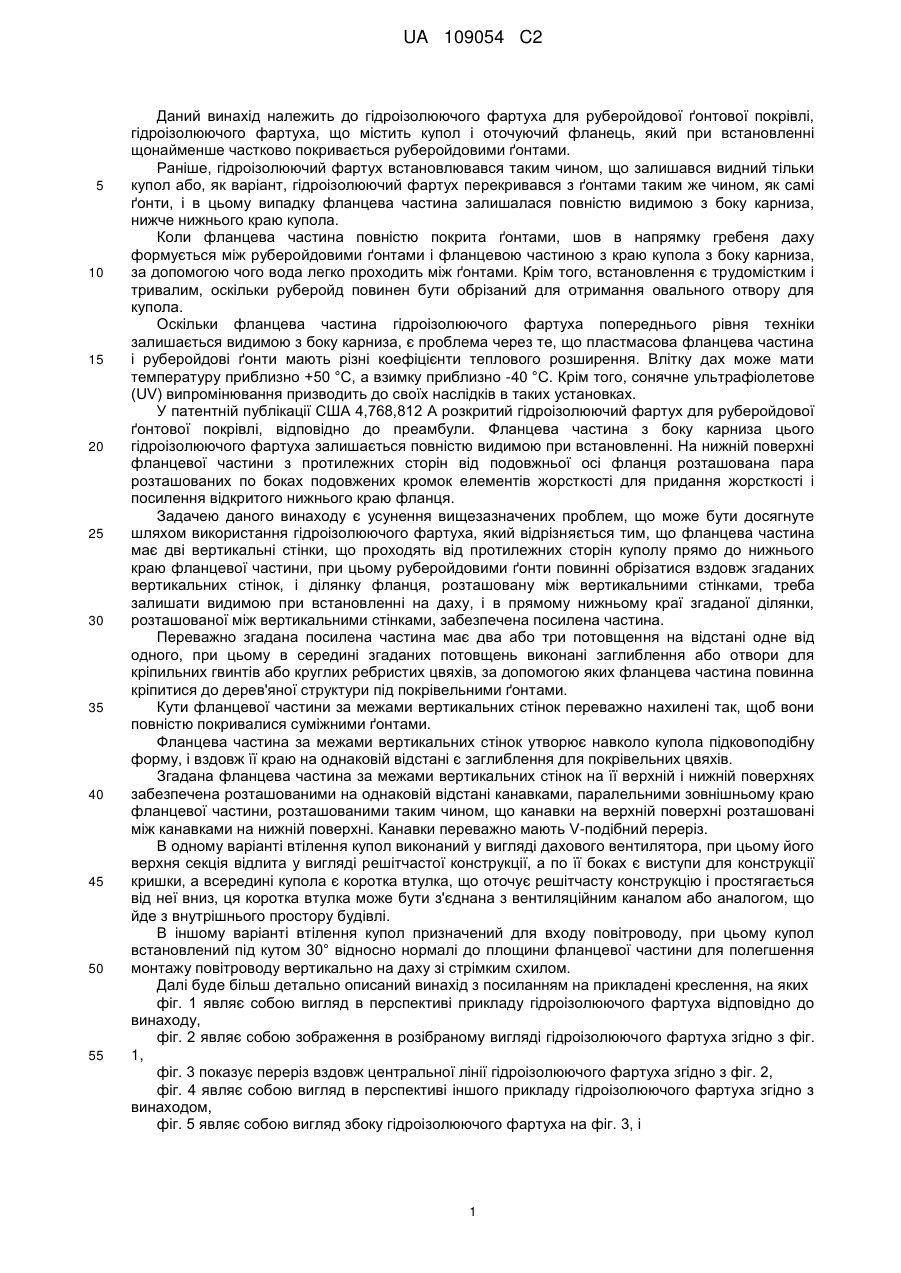

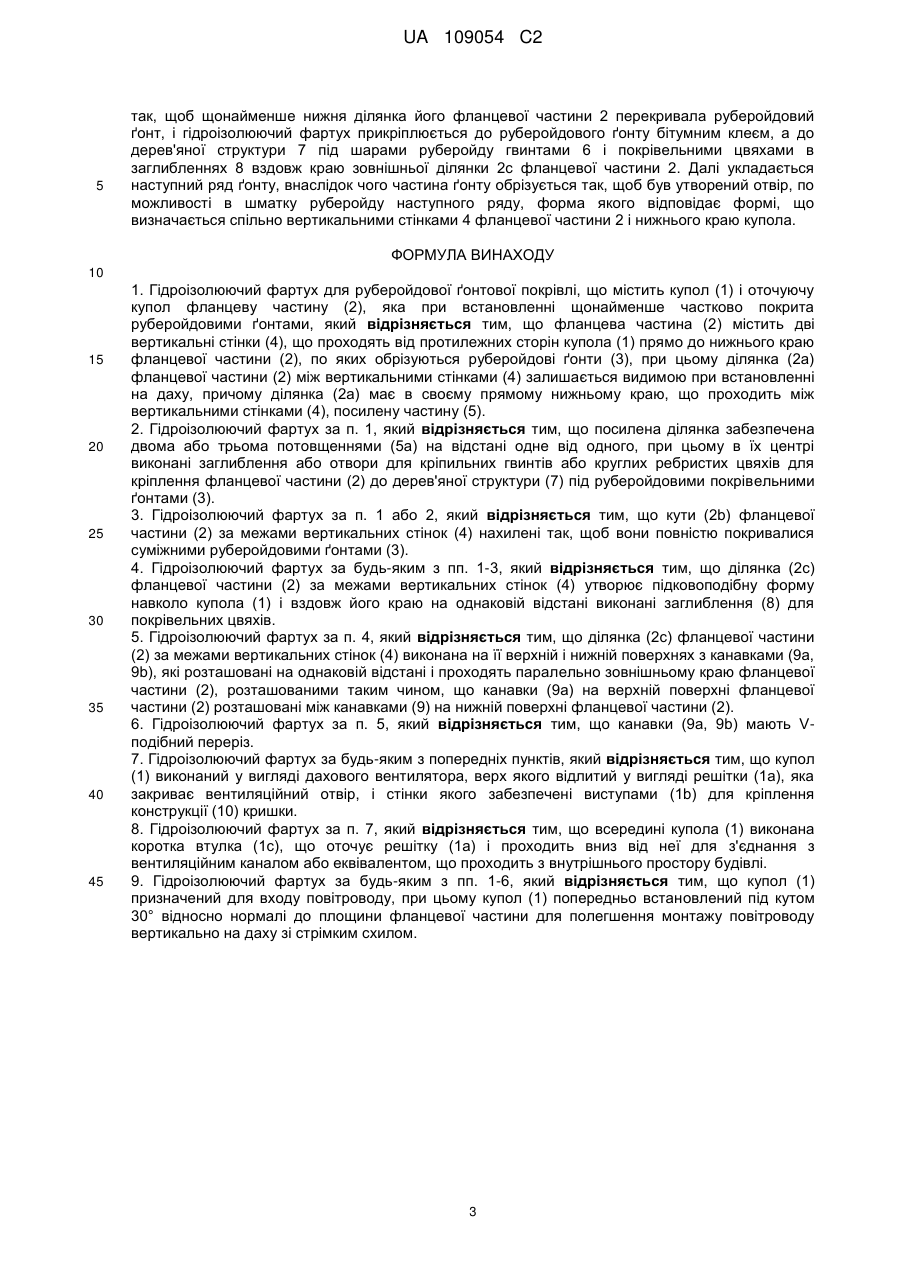

Реферат: Винахід належить до гідроізолюючого фартуха для руберойдової ґонтової (3) покрівлі, гідроізолюючого фартуха, що містить купол (1) і оточуючу фланцеву частину (2), яка при встановленні щонайменше частково покрита руберойдовими ґонтами (3). Винахід відрізняється тим, що у фланцевій частині (2) забезпечені дві вертикальні стінки (4), що йдуть від протилежних сторін купола (1) прямо до нижнього краю фланцевої частини (2), при цьому руберойдові ґонти (3) повинні обрізатися вздовж згаданих вертикальних стінок (4), і ділянку (2а) фланцевої частини (2), розташовану між вертикальними стінками (4), треба залишати видимою при встановленні на даху, і на прямому нижньому краю згаданої ділянки (2а), розташованому між вертикальними стінками (4), забезпечена посилена частина (5). Згадана посилена частина переважно забезпечена двома або трьома потовщеннями (5а) на відстані одне від одного, при цьому в середині згаданих потовщень забезпечені заглиблення або отвори для кріпильних гвинтів (6) або круглих ребристих цвяхів, за допомогою яких фланцева частина (2) повинна кріпитися до дерев'яної структури (7) під покрівельними ґонтами (3). UA 109054 C2 (12) UA 109054 C2 UA 109054 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід належить до гідроізолюючого фартуха для руберойдової ґонтової покрівлі, гідроізолюючого фартуха, що містить купол і оточуючий фланець, який при встановленні щонайменше частково покривається руберойдовими ґонтами. Раніше, гідроізолюючий фартух встановлювався таким чином, що залишався видний тільки купол або, як варіант, гідроізолюючий фартух перекривався з ґонтами таким же чином, як самі ґонти, і в цьому випадку фланцева частина залишалася повністю видимою з боку карниза, нижче нижнього краю купола. Коли фланцева частина повністю покрита ґонтами, шов в напрямку гребеня даху формується між руберойдовими ґонтами і фланцевою частиною з краю купола з боку карниза, за допомогою чого вода легко проходить між ґонтами. Крім того, встановлення є трудомістким і тривалим, оскільки руберойд повинен бути обрізаний для отримання овального отвору для купола. Оскільки фланцева частина гідроізолюючого фартуха попереднього рівня техніки залишається видимою з боку карниза, є проблема через те, що пластмасова фланцева частина і руберойдові ґонти мають різні коефіцієнти теплового розширення. Влітку дах може мати температуру приблизно +50 °C, а взимку приблизно -40 °C. Крім того, сонячне ультрафіолетове (UV) випромінювання призводить до своїх наслідків в таких установках. У патентній публікації США 4,768,812 А розкритий гідроізолюючий фартух для руберойдової ґонтової покрівлі, відповідно до преамбули. Фланцева частина з боку карниза цього гідроізолюючого фартуха залишається повністю видимою при встановленні. На нижній поверхні фланцевої частини з протилежних сторін від подовжньої осі фланця розташована пара розташованих по боках подовжених кромок елементів жорсткості для придання жорсткості і посилення відкритого нижнього краю фланця. Задачею даного винаходу є усунення вищезазначених проблем, що може бути досягнуте шляхом використання гідроізолюючого фартуха, який відрізняється тим, що фланцева частина має дві вертикальні стінки, що проходять від протилежних сторін куполу прямо до нижнього краю фланцевої частини, при цьому руберойдовими ґонти повинні обрізатися вздовж згаданих вертикальних стінок, і ділянку фланця, розташовану між вертикальними стінками, треба залишати видимою при встановленні на даху, і в прямому нижньому краї згаданої ділянки, розташованої між вертикальними стінками, забезпечена посилена частина. Переважно згадана посилена частина має два або три потовщення на відстані одне від одного, при цьому в середині згаданих потовщень виконані заглиблення або отвори для кріпильних гвинтів або круглих ребристих цвяхів, за допомогою яких фланцева частина повинна кріпитися до дерев'яної структури під покрівельними ґонтами. Кути фланцевої частини за межами вертикальних стінок переважно нахилені так, щоб вони повністю покривалися суміжними ґонтами. Фланцева частина за межами вертикальних стінок утворює навколо купола підковоподібну форму, і вздовж її краю на однаковій відстані є заглиблення для покрівельних цвяхів. Згадана фланцева частина за межами вертикальних стінок на її верхній і нижній поверхнях забезпечена розташованими на однаковій відстані канавками, паралельними зовнішньому краю фланцевої частини, розташованими таким чином, що канавки на верхній поверхні розташовані між канавками на нижній поверхні. Канавки переважно мають V-подібний переріз. В одному варіанті втілення купол виконаний у вигляді дахового вентилятора, при цьому його верхня секція відлита у вигляді решітчастої конструкції, а по її боках є виступи для конструкції кришки, а всередині купола є коротка втулка, що оточує решітчасту конструкцію і простягається від неї вниз, ця коротка втулка може бути з'єднана з вентиляційним каналом або аналогом, що йде з внутрішнього простору будівлі. В іншому варіанті втілення купол призначений для входу повітроводу, при цьому купол встановлений під кутом 30° відносно нормалі до площини фланцевої частини для полегшення монтажу повітроводу вертикально на даху зі стрімким схилом. Далі буде більш детально описаний винахід з посиланням на прикладені креслення, на яких фіг. 1 являє собою вигляд в перспективі прикладу гідроізолюючого фартуха відповідно до винаходу, фіг. 2 являє собою зображення в розібраному вигляді гідроізолюючого фартуха згідно з фіг. 1, фіг. 3 показує переріз вздовж центральної лінії гідроізолюючого фартуха згідно з фіг. 2, фіг. 4 являє собою вигляд в перспективі іншого прикладу гідроізолюючого фартуха згідно з винаходом, фіг. 5 являє собою вигляд збоку гідроізолюючого фартуха на фіг. 3, і 1 UA 109054 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 6 являє собою вигляд в перспективі гідроізолюючого фартуха згідно з фіг. 3, встановленого на даху, і деталі того, як фланцева частина гідроізолюючого фартуха встановлена між шарами ґонту. На фіг. 1-3 показаний гідроізолюючий фартух, купол 1 якого є даховим вентилятором. У верхній частині купол відлитий у вигляді решітчастої конструкції 1а, що закриває отвір купола для вентилятора, а по боках купола 1 є виступи 1b для конструкції 10 кришки, відкриті кінці якої забезпечені решіткою 10а, горизонтальні ребра якої нахилені вгору, щоб перешкоджати потраплянню води і снігу у вентилятор. Всередині купола 1, оточуючи решітчасту структуру 1а і простягаючись вниз від неї, є коротка втулка 1с, яка може бути з'єднана з вентиляційним каналом або чимсь подібним, що йде з внутрішнього простору будівлі. Фіг. 4-6 показують гідроізолюючий фартух, купол 1 якого призначений для входу повітроводу. У цьому варіанті втілення купол 1 заздалегідь встановлений під кутом 30° відносно нормалі до площини фланцевої частини для полегшення монтажу повітроводу вертикально на даху зі стрімким схилом. У всіх варіантах втілення фланцева частина 2, що оточує гідроізолюючий купол 1, має одну і ту ж форму. Фланець 2 має дві вертикальні стінки 4, що йдуть від протилежних сторін купола 1 прямо до нижнього краю фланцевої частини 2, при цьому руберойдові ґонти 3 повинні обрізатися вздовж вертикальних стінок 4. Згадані вертикальні стінки 4 додають жорсткості фланцевій частини 2 і перешкоджають її загинанню вгору. З боку гребеня даху купола руберойдові ґонти 3, що перекриваються з фланцевою частиною 2, повинні бути обрізані так, щоб вони формували напівкруглий отвір, відповідний зовнішньому діаметру купола. Ділянка 2а фланцевої частини 2 між вертикальними стінками 4 повинна залишатися видимою при установленні на даху. Таким чином, отвір, забезпечений в руберойдових ґонтах, що перекриваються з фланцевою частиною 2, продовжується по прямій лінії вздовж згаданих вертикальних стінок 4 до нижнього краю фланцевої частини 2. Таким чином, не потрібний ніякий отвір овальної форми, що важко утворюється. У прямому нижньому краї ділянки 2а фланцевої частини між вертикальними стінками 4 є посилена секція 5, що лежить між вертикальними стінками 4. В цій секції 5 забезпечені два або три потовщення 5а, розташованих на відстані одне від одного, що мають по центру заглиблення або отвори для кріпильних гвинтів 6 або круглих ребристих цвяхів, за допомогою яких фланцева частина 2 повинна кріпитися до дерев'яної структури 7 під руберойдовими ґонтами 3. При такому кріпленні ефективно запобігається утворення здимань, викликане коливанням температури, фланцевої частини 2 в згаданій відкритій ділянці 2а. Оскільки гідроізолюючий фартух перекривається таким же чином, що і руберойдові ґонти 3, кути 2b нижнього краю фланцевої частини 2 нахилені за межами вертикальних стінок 4, як показано на фігурі. Внаслідок цього ділянка фланцевої частини 2 за межами стінок 4 не підіймає ґонти, які покривають її з нижнього краю з обох сторін фланцевої частини 2, в цьому випадку відповідні кути були б видні між руберойдовими ґонтами 3 і погіршували б зовнішній вигляд вузла. Ділянка 2b фланцевої частини за межами вертикальних стінок 4 утворює підковоподібну форму навколо купола 1, і вздовж її краю є заглиблення на однаковій відстані для покрівельних цвяхів. Така конструкція гарантує відповідний інтервал між цвяхами і їх правильне розташування. Згадана ділянка 2с фланцевої частини 2 за межами вертикальних стінок 4 на її верхній і нижній поверхнях забезпечена розташованими на однаковій відстані роздільними канавками 9а, 9b, паралельними зовнішньому краю фланцевої частини 2, розташованими таким чином, що канавки 9а на верхній поверхні фланцевої частини 2 розташовані між канавками 9b на нижній поверхні фланцевої частини 2. Канавки 9а, 9b переважно мають V-подібний переріз. Розташовані таким чином канавки поліпшують адгезію бітуму до фланцевої частини 2 і оптимально абсорбують теплові переміщення. Фіг. 5 і її детальне представлення зрозуміло показують, як повинен бути встановлений гідроізолюючий фартух, коли укладають руберойдові ґонти. Ґонт утворений шматками руберойду, що укладаються, одна подовжня сторона якого пряма, а протилежна подовжня сторона має скошені язички і вирізи між ними, має таку ж форму, так що відповідний край утворює краї нижньої половини двох або трьох ґонтів в тому ж самому ряду. Нижня поверхня руберойдових ґонтів має бітумний клей на половині, що має язички і вирізи. Наступний ряд руберойдових ґонтів кладеться унапусток і зі зміщенням зверху від попереднього ряду, так що його скошені язички поєднуються з низом скошених вирізів між язичками попереднього ряду. Таким чином, їх скошені вирізи утворюють краї верхньої частини попереднього ряду, а їх язички утворюють краї нижньої частини нового ряду ґонту. Гідроізолюючий фартух встановлюється 2 UA 109054 C2 5 так, щоб щонайменше нижня ділянка його фланцевої частини 2 перекривала руберойдовий ґонт, і гідроізолюючий фартух прикріплюється до руберойдового ґонту бітумним клеєм, а до дерев'яної структури 7 під шарами руберойду гвинтами 6 і покрівельними цвяхами в заглибленнях 8 вздовж краю зовнішньої ділянки 2с фланцевої частини 2. Далі укладається наступний ряд ґонту, внаслідок чого частина ґонту обрізується так, щоб був утворений отвір, по можливості в шматку руберойду наступного ряду, форма якого відповідає формі, що визначається спільно вертикальними стінками 4 фланцевої частини 2 і нижнього краю купола. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 1. Гідроізолюючий фартух для руберойдової ґонтової покрівлі, що містить купол (1) і оточуючу купол фланцеву частину (2), яка при встановленні щонайменше частково покрита руберойдовими ґонтами, який відрізняється тим, що фланцева частина (2) містить дві вертикальні стінки (4), що проходять від протилежних сторін купола (1) прямо до нижнього краю фланцевої частини (2), по яких обрізуються руберойдові ґонти (3), при цьому ділянка (2а) фланцевої частини (2) між вертикальними стінками (4) залишається видимою при встановленні на даху, причому ділянка (2а) має в своєму прямому нижньому краю, що проходить між вертикальними стінками (4), посилену частину (5). 2. Гідроізолюючий фартух за п. 1, який відрізняється тим, що посилена ділянка забезпечена двома або трьома потовщеннями (5а) на відстані одне від одного, при цьому в їх центрі виконані заглиблення або отвори для кріпильних гвинтів або круглих ребристих цвяхів для кріплення фланцевої частини (2) до дерев'яної структури (7) під руберойдовими покрівельними ґонтами (3). 3. Гідроізолюючий фартух за п. 1 або 2, який відрізняється тим, що кути (2b) фланцевої частини (2) за межами вертикальних стінок (4) нахилені так, щоб вони повністю покривалися суміжними руберойдовими ґонтами (3). 4. Гідроізолюючий фартух за будь-яким з пп. 1-3, який відрізняється тим, що ділянка (2с) фланцевої частини (2) за межами вертикальних стінок (4) утворює підковоподібну форму навколо купола (1) і вздовж його краю на однаковій відстані виконані заглиблення (8) для покрівельних цвяхів. 5. Гідроізолюючий фартух за п. 4, який відрізняється тим, що ділянка (2с) фланцевої частини (2) за межами вертикальних стінок (4) виконана на її верхній і нижній поверхнях з канавками (9а, 9b), які розташовані на однаковій відстані і проходять паралельно зовнішньому краю фланцевої частини (2), розташованими таким чином, що канавки (9а) на верхній поверхні фланцевої частини (2) розташовані між канавками (9) на нижній поверхні фланцевої частини (2). 6. Гідроізолюючий фартух за п. 5, який відрізняється тим, що канавки (9а, 9b) мають Vподібний переріз. 7. Гідроізолюючий фартух за будь-яким з попередніх пунктів, який відрізняється тим, що купол (1) виконаний у вигляді дахового вентилятора, верх якого відлитий у вигляді решітки (1а), яка закриває вентиляційний отвір, і стінки якого забезпечені виступами (1b) для кріплення конструкції (10) кришки. 8. Гідроізолюючий фартух за п. 7, який відрізняється тим, що всередині купола (1) виконана коротка втулка (1с), що оточує решітку (1а) і проходить вниз від неї для з'єднання з вентиляційним каналом або еквівалентом, що проходить з внутрішнього простору будівлі. 9. Гідроізолюючий фартух за будь-яким з пп. 1-6, який відрізняється тим, що купол (1) призначений для входу повітроводу, при цьому купол (1) попередньо встановлений під кутом 30° відносно нормалі до площини фланцевої частини для полегшення монтажу повітроводу вертикально на даху зі стрімким схилом. 3 UA 109054 C2 4 UA 109054 C2 5 UA 109054 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
