Карнизний вузол для даху будинку з внутрішнім водостоком

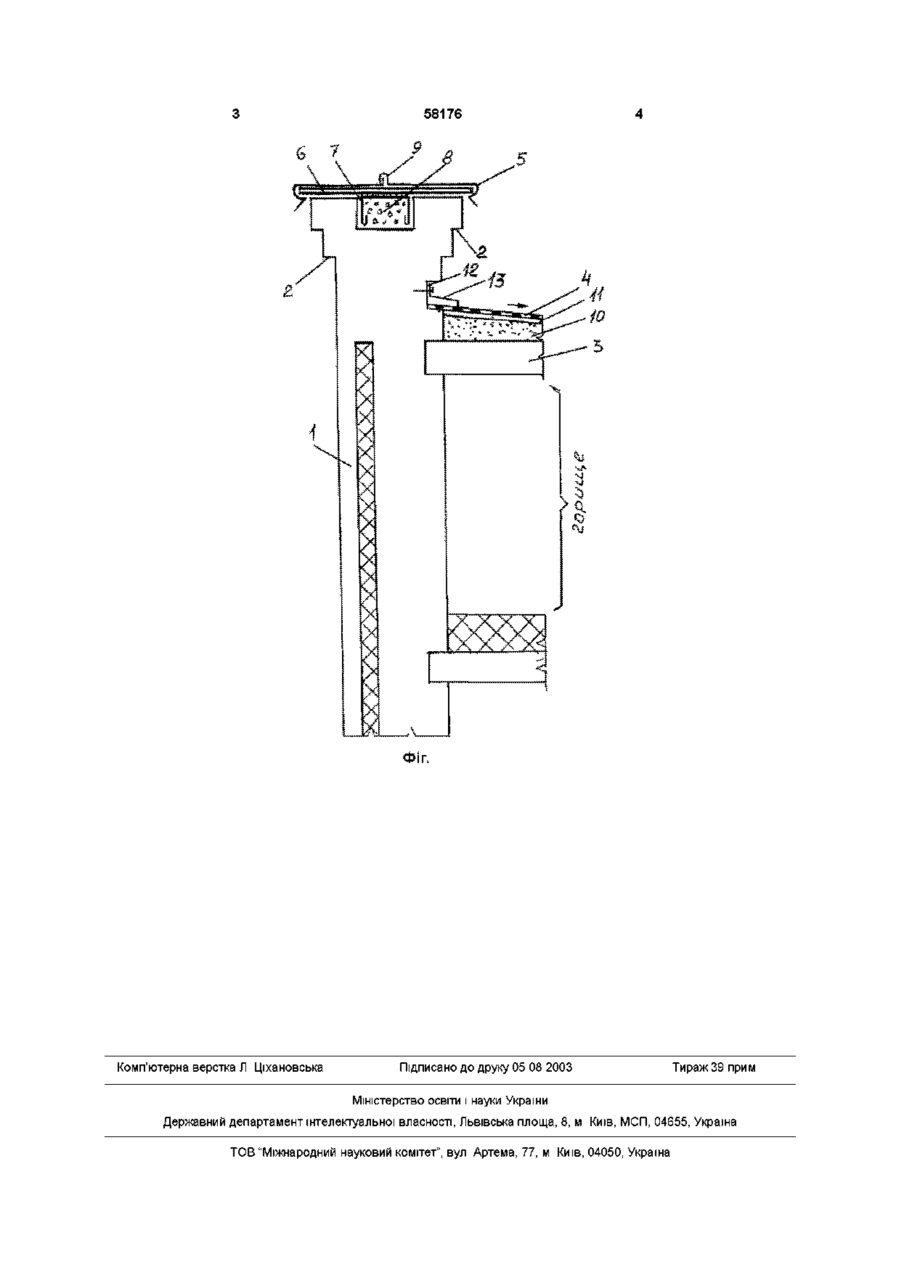

Карнизний вузол для даху будинку з внутрішнім водостоком, який включає зовнішню теплоізолюючу стіну із цегли, плити покрівлі, водозахисні листові фартухи і смугові елементи кріплення, який відрізняється тим, що стіна виконана з двосторонніми карнизними виступами, а до елементів кріплення фартухів приварені анкери, які замонолічуються в бетонних шпонках, розміщених по верху стіни Винахід стосується будівництва і може бути використаний в будинках з горищами і внутрішнім водостоком, а також в парапетних стінах Знайомі карнизні вузли для крилі будинків з внутрішнім водостоком, які включають стіни, карнизні плити, кровельні плити з рулонною покрівлею [Ас СССР №700620 і №870640 кл Е04Д13/00] Вказані технічні рішення мають досить обмежену область використання у вигляді не складних у плані, прямолінійних і видовжених фасадів Окрім того, карнизні бетонні плити недостатньо захищають фасад від косого дощу, а також не надійно закривають поперечні етики між собою від проникнення води в стіну Це особливо важливо для тепло ефективних ЗОВНІШНІХ стін з розміщеними ТІЛІ стіни утеплювачем ВІДОМІ також технічні рішення (прототип) карнизних вузлів включаючих елементи стіни, плити покрівлі, водозахисні листові фартухи і полосові елементи кріплення [Див Справочник строителя Кровельные работы, М Стройиздат, 1984 Недоліком приведеного технічного рішення є недостатній ВІДВІД від стіни дощової води, а також ненадійність і недовговічність елементів кріплення дюбелями до свіжої кладки із будівельної цегли чи блоків Метою запропонованого винаходу є ефективний ВІДВІД від стіни дощової води і підвищення На рисунку зображений карнизний вузол даху будинку в перетині Карнизний вузол містить в собі теплоефективну зовнішню стіну 1 з двосторонніми карнизними виступами 2, плит покрівлі 3 з рулонним покрівельним килимом 4, водозахисний листовий фартух 5, полосові елементи кріплення 6 з привареними анкерами 7, які замонолічені в бетонних шпонках 8 Карнизний вузол улаштовується наступним чином Теплоефективна зовнішня стіна 1 зводиться із будівельної цегли чи мілких стінових блоків з використанням ефективних утеплювачів до рівня покрівельних плит 3 Після монтажа плит улаштовується карнизна частина стіни з карнизними виступами 2 і гніздами в верхній частині для бетонних шпонок 8 В гнізда вставляють полосові елементи кріплення 6 з анкерами 7, які замонолічують бетоном Як варіантні конструктивно-технологічні рішення можуть бути такими, коли бетонні шпонки 8 можуть бути і збірними з заздалегідь закріпленими полосовими елементами кріплення 6 Окрім того, при необхідності сприйняття додаткових навантажень на карнизний вузол, дискретні бетонні шпонки можуть бути модернізовані в суцільні силові бетонні пояси Після прискореного тверднення бетону в шпонках на полосу 6 одягають заготовлені із покрівельної оцинкованої сталі фартухи 5 і фіксують фальцами 9 Потім по склону покрівлі на плитах 3 улаштовують по нахилу підсипку 10, стяжку 11 і гідроізоляційний килим 4, який одночасно заводять в штрабу 12 і накривають додатковим фартухом 13 (46) 15 07 2003, Бюл № 7, 2003 р (72) Завойський Анатолій Кпи менті йович, Куленко Юрій Петрович, Чорний Юрій Васильович (73) Завойський Анатолій Кпиментійович, Куленко Юрій Петрович, Чорний Юрій Васильович ДОВГОВІЧНОСТІ будинку Для досягнення поставленої ЦІЛІ стіна із цегли в межах парапетного карнизного вузла виконана з двосторонніми карнизними виступами, а до елементів кріплення фартухів приварені анкери, які замонолічуються в бетонних шпонках, розміщених по верху стіни (О 00 ю 58176 Комп'ютерна верстка Л Ціхановська Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
