Бирка для маркування деревини
Формула / Реферат
Бирка для маркування деревини, що виконана у вигляді пластини чотирикутної конфігурації, на лицьовій стороні якої знаходиться інформаційна зона, при цьому вищевказана бирка, яка містить:
чотири лицьових зубці, які розташовані на лицьовій стороні пластини по скошених її кутах та призначені для кріплення вищевказаної бирки на ударному інструменті,
два шипи хвилеподібної форми, які виконані на тильній стороні пластини та призначені для кріплення бирки до деревини,
два крізні отвори, які виконані біля вищевказаних шипів,
яка відрізняється тим, що біля кожного лицьового зубця з його торців в пластині додатково виконано внутрішній виріз та зовнішній паз, при цьому внутрішній виріз виконано з короткої сторони пластини, а зовнішній паз з довгої сторони пластини, причому два внутрішні вирізи, що розташовані на одній короткій стороні пластини, утворюють відокремлену ділянку в пластині.
Текст

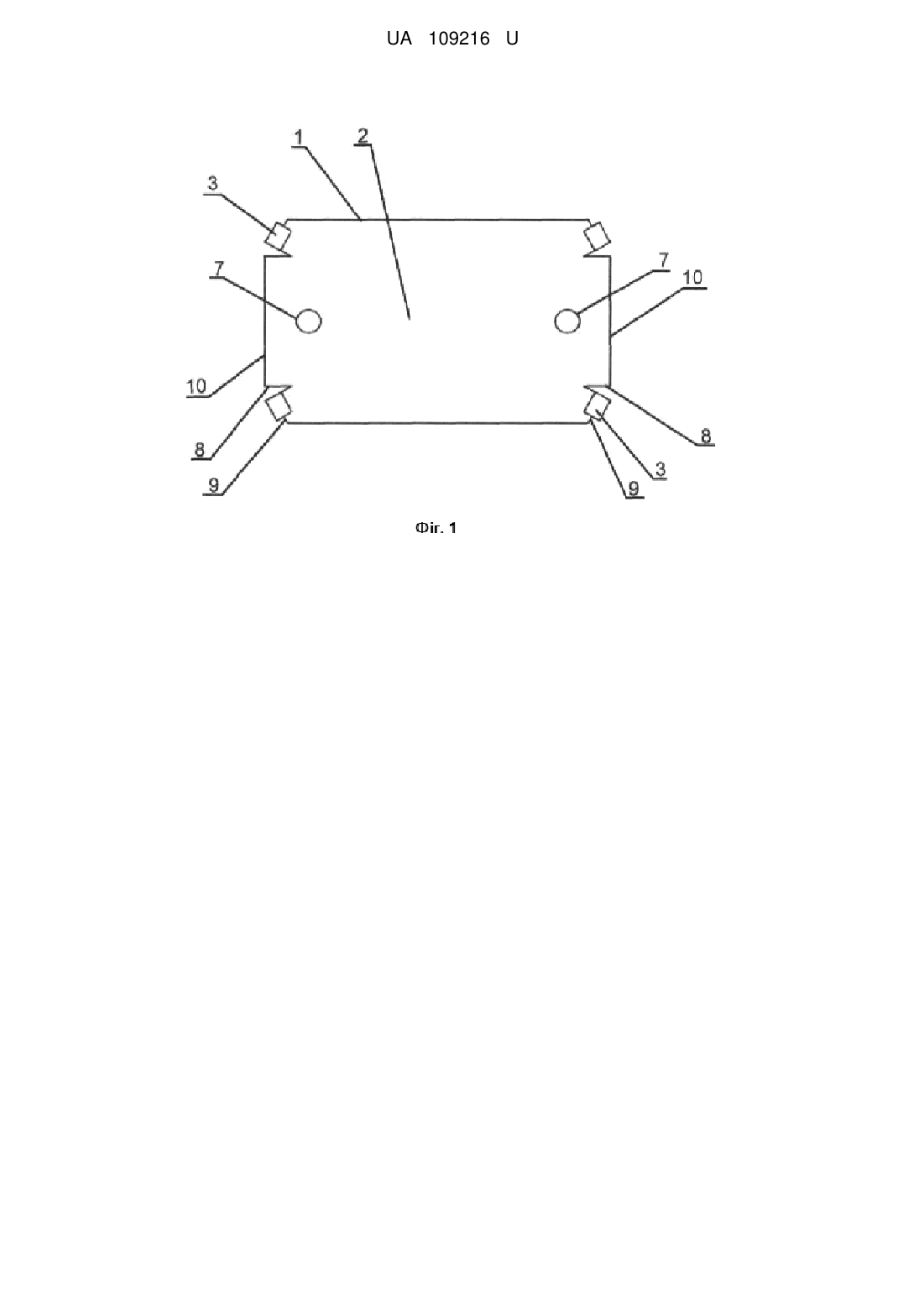

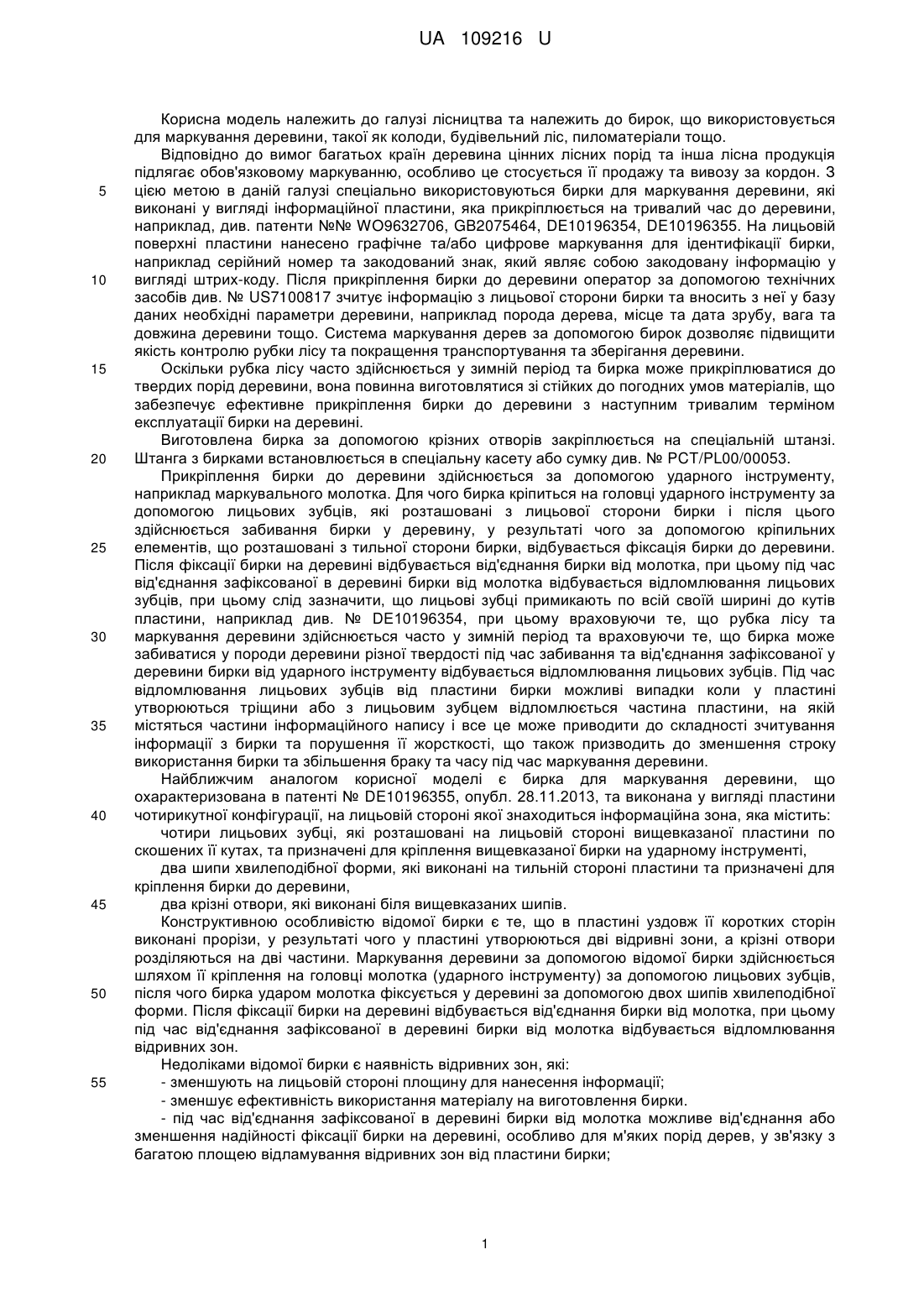

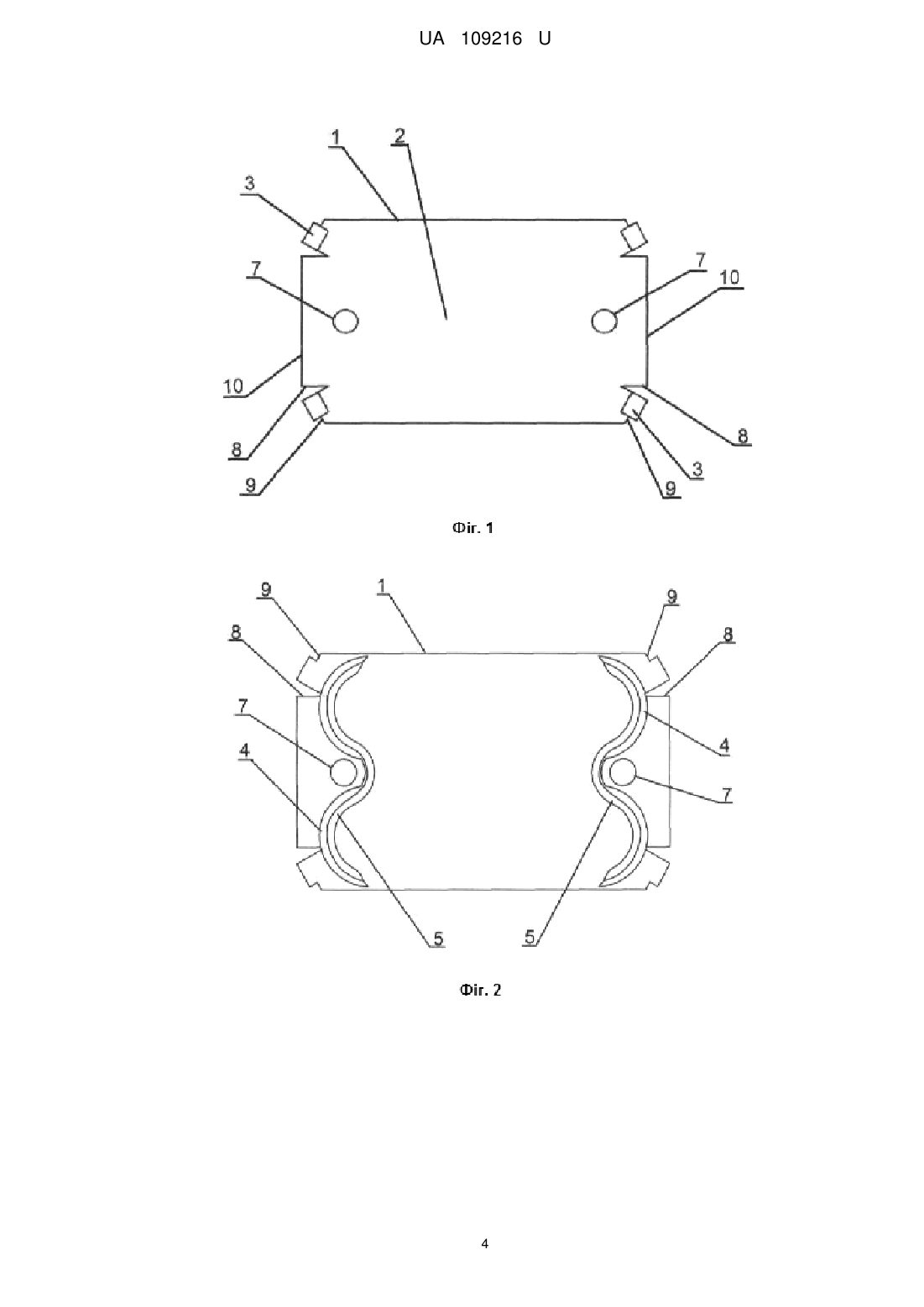

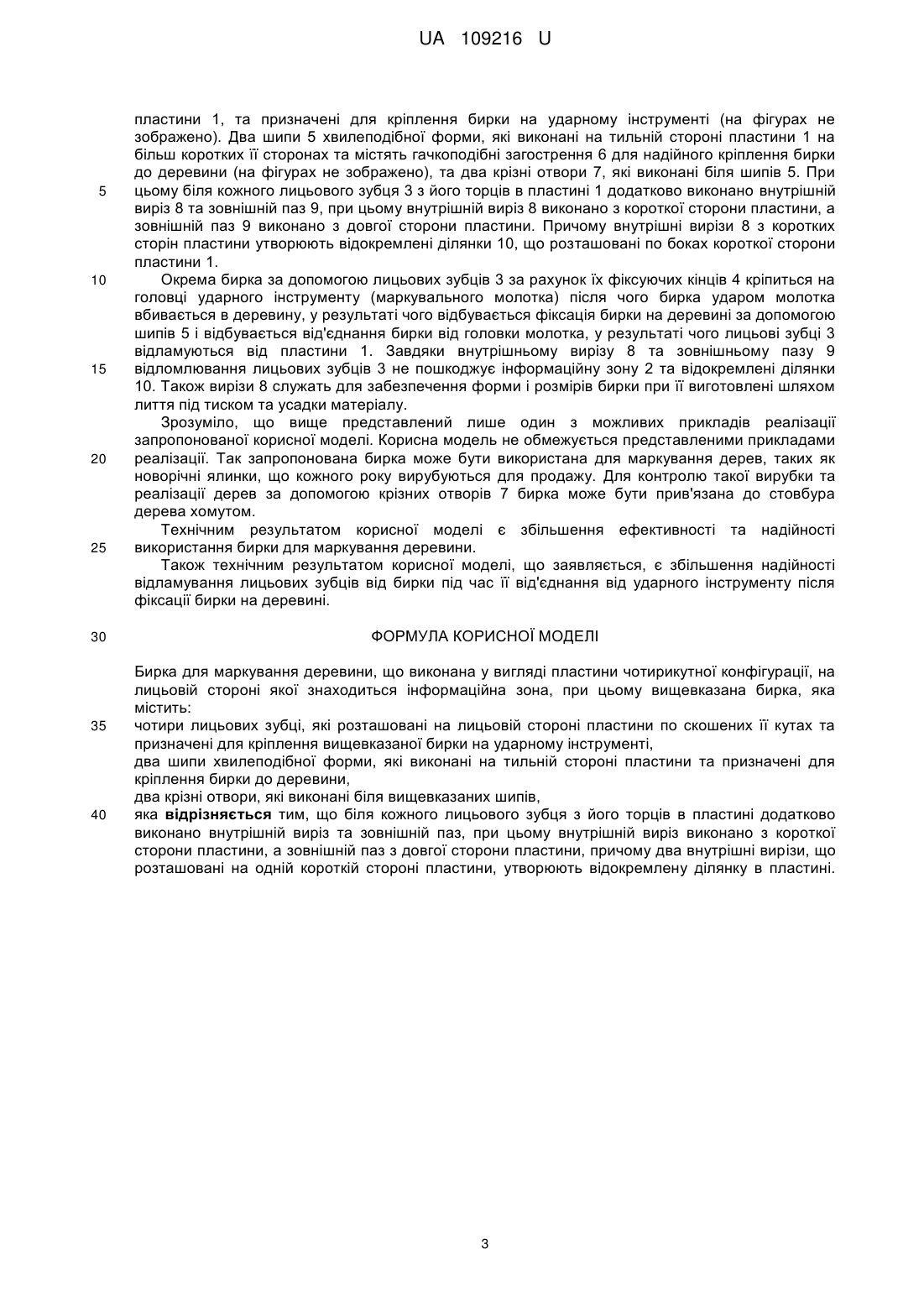

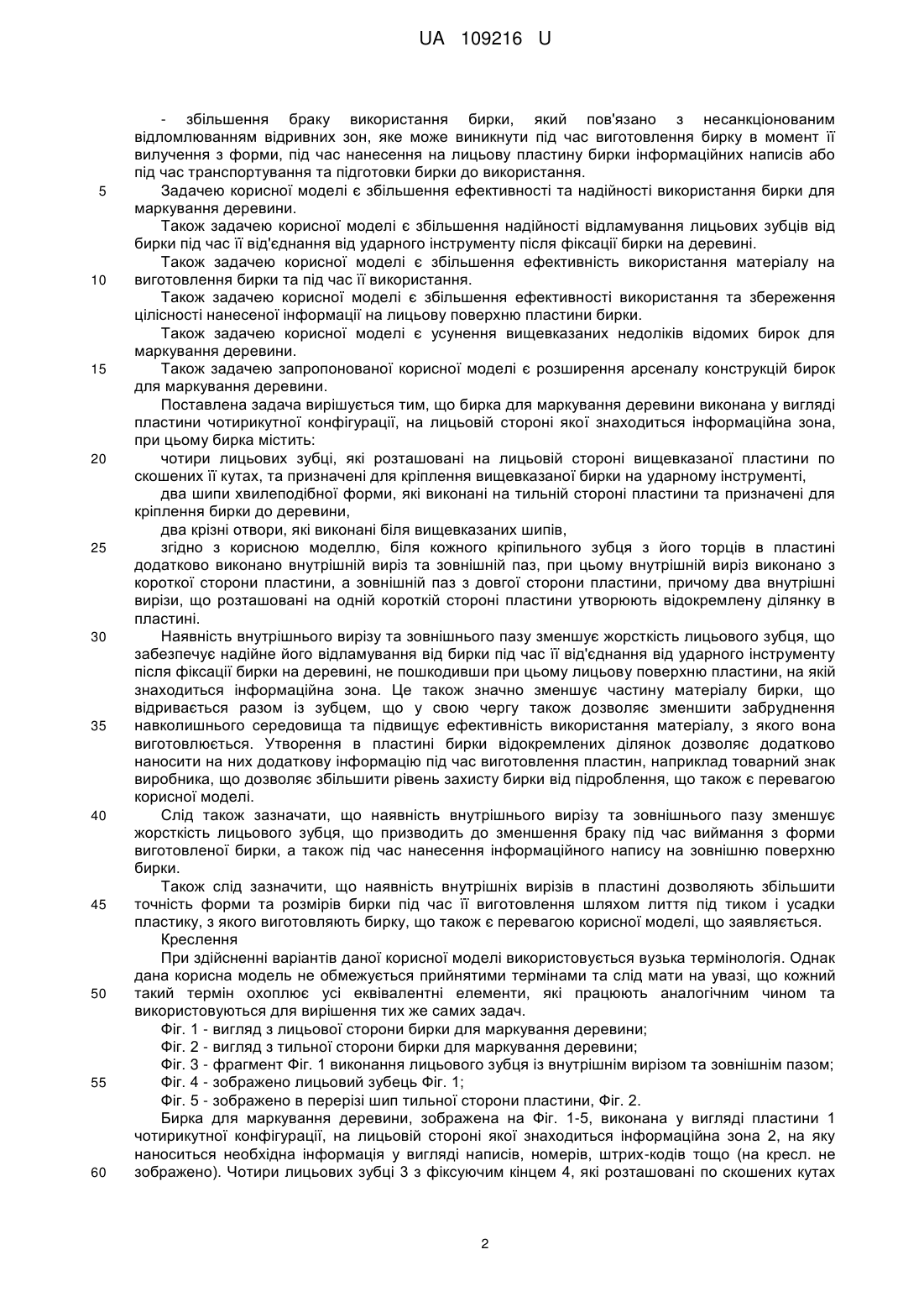

Реферат: Бирка для маркування деревини виконана у вигляді пластини чотирикутної конфігурації, на лицьовій стороні якої знаходиться інформаційна зона. При цьому бирка, яка містить: чотири лицьових зубці, які розташовані на лицьовій стороні пластини по скошених її кутах та призначені для кріплення вищевказаної бирки на ударному інструменті, два шипи хвилеподібної форми, які виконані на тильній стороні пластини, два крізні отвори. Біля кожного лицьового зубця з його торців в пластині додатково виконано внутрішній виріз та зовнішній паз, при цьому внутрішній виріз виконано з короткої сторони пластини, а зовнішній паз з довгої сторони пластини. При цьому два внутрішні вирізи, що розташовані на одній короткій стороні пластини, утворюють відокремлену ділянку в пластині. UA 109216 U (54) БИРКА ДЛЯ МАРКУВАННЯ ДЕРЕВИНИ UA 109216 U UA 109216 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі лісництва та належить до бирок, що використовується для маркування деревини, такої як колоди, будівельний ліс, пиломатеріали тощо. Відповідно до вимог багатьох країн деревина цінних лісних порід та інша лісна продукція підлягає обов'язковому маркуванню, особливо це стосується її продажу та вивозу за кордон. З цією метою в даній галузі спеціально використовуються бирки для маркування деревини, які виконані у вигляді інформаційної пластини, яка прикріплюється на тривалий час до деревини, наприклад, див. патенти №№ WO9632706, GB2075464, DE10196354, DE10196355. На лицьовій поверхні пластини нанесено графічне та/або цифрове маркування для ідентифікації бирки, наприклад серійний номер та закодований знак, який являє собою закодовану інформацію у вигляді штрих-коду. Після прикріплення бирки до деревини оператор за допомогою технічних засобів див. № US7100817 зчитує інформацію з лицьової сторони бирки та вносить з неї у базу даних необхідні параметри деревини, наприклад порода дерева, місце та дата зрубу, вага та довжина деревини тощо. Система маркування дерев за допомогою бирок дозволяє підвищити якість контролю рубки лісу та покращення транспортування та зберігання деревини. Оскільки рубка лісу часто здійснюється у зимній період та бирка може прикріплюватися до твердих порід деревини, вона повинна виготовлятися зі стійких до погодних умов матеріалів, що забезпечує ефективне прикріплення бирки до деревини з наступним тривалим терміном експлуатації бирки на деревині. Виготовлена бирка за допомогою крізних отворів закріплюється на спеціальній штанзі. Штанга з бирками встановлюється в спеціальну касету або сумку див. № PCT/PL00/00053. Прикріплення бирки до деревини здійснюється за допомогою ударного інструменту, наприклад маркувального молотка. Для чого бирка кріпиться на головці ударного інструменту за допомогою лицьових зубців, які розташовані з лицьової сторони бирки і після цього здійснюється забивання бирки у деревину, у результаті чого за допомогою кріпильних елементів, що розташовані з тильної сторони бирки, відбувається фіксація бирки до деревини. Після фіксації бирки на деревині відбувається від'єднання бирки від молотка, при цьому під час від'єднання зафіксованої в деревині бирки від молотка відбувається відломлювання лицьових зубців, при цьому слід зазначити, що лицьові зубці примикають по всій своїй ширині до кутів пластини, наприклад див. № DE10196354, при цьому враховуючи те, що рубка лісу та маркування деревини здійснюється часто у зимній період та враховуючи те, що бирка може забиватися у породи деревини різної твердості під час забивання та від'єднання зафіксованої у деревини бирки від ударного інструменту відбувається відломлювання лицьових зубців. Під час відломлювання лицьових зубців від пластини бирки можливі випадки коли у пластині утворюються тріщини або з лицьовим зубцем відломлюється частина пластини, на якій містяться частини інформаційного напису і все це може приводити до складності зчитування інформації з бирки та порушення її жорсткості, що також призводить до зменшення строку використання бирки та збільшення браку та часу під час маркування деревини. Найближчим аналогом корисної моделі є бирка для маркування деревини, що охарактеризована в патенті № DE10196355, опубл. 28.11.2013, та виконана у вигляді пластини чотирикутної конфігурації, на лицьовій стороні якої знаходиться інформаційна зона, яка містить: чотири лицьових зубці, які розташовані на лицьовій стороні вищевказаної пластини по скошених її кутах, та призначені для кріплення вищевказаної бирки на ударному інструменті, два шипи хвилеподібної форми, які виконані на тильній стороні пластини та призначені для кріплення бирки до деревини, два крізні отвори, які виконані біля вищевказаних шипів. Конструктивною особливістю відомої бирки є те, що в пластині уздовж її коротких сторін виконані прорізи, у результаті чого у пластині утворюються дві відривні зони, а крізні отвори розділяються на дві частини. Маркування деревини за допомогою відомої бирки здійснюється шляхом її кріплення на головці молотка (ударного інструменту) за допомогою лицьових зубців, після чого бирка ударом молотка фіксується у деревині за допомогою двох шипів хвилеподібної форми. Після фіксації бирки на деревині відбувається від'єднання бирки від молотка, при цьому під час від'єднання зафіксованої в деревині бирки від молотка відбувається відломлювання відривних зон. Недоліками відомої бирки є наявність відривних зон, які: - зменшують на лицьовій стороні площину для нанесення інформації; - зменшує ефективність використання матеріалу на виготовлення бирки. - під час від'єднання зафіксованої в деревині бирки від молотка можливе від'єднання або зменшення надійності фіксації бирки на деревині, особливо для м'яких порід дерев, у зв'язку з багатою площею відламування відривних зон від пластини бирки; 1 UA 109216 U 5 10 15 20 25 30 35 40 45 50 55 60 - збільшення браку використання бирки, який пов'язано з несанкціонованим відломлюванням відривних зон, яке може виникнути під час виготовлення бирку в момент її вилучення з форми, під час нанесення на лицьову пластину бирки інформаційних написів або під час транспортування та підготовки бирки до використання. Задачею корисної моделі є збільшення ефективності та надійності використання бирки для маркування деревини. Також задачею корисної моделі є збільшення надійності відламування лицьових зубців від бирки під час її від'єднання від ударного інструменту після фіксації бирки на деревині. Також задачею корисної моделі є збільшення ефективність використання матеріалу на виготовлення бирки та під час її використання. Також задачею корисної моделі є збільшення ефективності використання та збереження цілісності нанесеної інформації на лицьову поверхню пластини бирки. Також задачею корисної моделі є усунення вищевказаних недоліків відомих бирок для маркування деревини. Також задачею запропонованої корисної моделі є розширення арсеналу конструкцій бирок для маркування деревини. Поставлена задача вирішується тим, що бирка для маркування деревини виконана у вигляді пластини чотирикутної конфігурації, на лицьовій стороні якої знаходиться інформаційна зона, при цьому бирка містить: чотири лицьових зубці, які розташовані на лицьовій стороні вищевказаної пластини по скошених її кутах, та призначені для кріплення вищевказаної бирки на ударному інструменті, два шипи хвилеподібної форми, які виконані на тильній стороні пластини та призначені для кріплення бирки до деревини, два крізні отвори, які виконані біля вищевказаних шипів, згідно з корисною моделлю, біля кожного кріпильного зубця з його торців в пластині додатково виконано внутрішній виріз та зовнішній паз, при цьому внутрішній виріз виконано з короткої сторони пластини, а зовнішній паз з довгої сторони пластини, причому два внутрішні вирізи, що розташовані на одній короткій стороні пластини утворюють відокремлену ділянку в пластині. Наявність внутрішнього вирізу та зовнішнього пазу зменшує жорсткість лицьового зубця, що забезпечує надійне його відламування від бирки під час її від'єднання від ударного інструменту після фіксації бирки на деревині, не пошкодивши при цьому лицьову поверхню пластини, на якій знаходиться інформаційна зона. Це також значно зменшує частину матеріалу бирки, що відривається разом із зубцем, що у свою чергу також дозволяє зменшити забруднення навколишнього середовища та підвищує ефективність використання матеріалу, з якого вона виготовлюється. Утворення в пластині бирки відокремлених ділянок дозволяє додатково наносити на них додаткову інформацію під час виготовлення пластин, наприклад товарний знак виробника, що дозволяє збільшити рівень захисту бирки від підроблення, що також є перевагою корисної моделі. Слід також зазначати, що наявність внутрішнього вирізу та зовнішнього пазу зменшує жорсткість лицьового зубця, що призводить до зменшення браку під час виймання з форми виготовленої бирки, а також під час нанесення інформаційного напису на зовнішню поверхню бирки. Також слід зазначити, що наявність внутрішніх вирізів в пластині дозволяють збільшити точність форми та розмірів бирки під час її виготовлення шляхом лиття під тиком і усадки пластику, з якого виготовляють бирку, що також є перевагою корисної моделі, що заявляється. Креслення При здійсненні варіантів даної корисної моделі використовується вузька термінологія. Однак дана корисна модель не обмежується прийнятими термінами та слід мати на увазі, що кожний такий термін охоплює усі еквівалентні елементи, які працюють аналогічним чином та використовуються для вирішення тих же самих задач. Фіг. 1 - вигляд з лицьової сторони бирки для маркування деревини; Фіг. 2 - вигляд з тильної сторони бирки для маркування деревини; Фіг. 3 - фрагмент Фіг. 1 виконання лицьового зубця із внутрішнім вирізом та зовнішнім пазом; Фіг. 4 - зображено лицьовий зубець Фіг. 1; Фіг. 5 - зображено в перерізі шип тильної сторони пластини, Фіг. 2. Бирка для маркування деревини, зображена на Фіг. 1-5, виконана у вигляді пластини 1 чотирикутної конфігурації, на лицьовій стороні якої знаходиться інформаційна зона 2, на яку наноситься необхідна інформація у вигляді написів, номерів, штрих-кодів тощо (на кресл. не зображено). Чотири лицьових зубці 3 з фіксуючим кінцем 4, які розташовані по скошених кутах 2 UA 109216 U 5 10 15 20 25 30 35 40 пластини 1, та призначені для кріплення бирки на ударному інструменті (на фігурах не зображено). Два шипи 5 хвилеподібної форми, які виконані на тильній стороні пластини 1 на більш коротких її сторонах та містять гачкоподібні загострення 6 для надійного кріплення бирки до деревини (на фігурах не зображено), та два крізні отвори 7, які виконані біля шипів 5. При цьому біля кожного лицьового зубця 3 з його торців в пластині 1 додатково виконано внутрішній виріз 8 та зовнішній паз 9, при цьому внутрішній виріз 8 виконано з короткої сторони пластини, а зовнішній паз 9 виконано з довгої сторони пластини. Причому внутрішні вирізи 8 з коротких сторін пластини утворюють відокремлені ділянки 10, що розташовані по боках короткої сторони пластини 1. Окрема бирка за допомогою лицьових зубців 3 за рахунок їх фіксуючих кінців 4 кріпиться на головці ударного інструменту (маркувального молотка) після чого бирка ударом молотка вбивається в деревину, у результаті чого відбувається фіксація бирки на деревині за допомогою шипів 5 і відбувається від'єднання бирки від головки молотка, у результаті чого лицьові зубці 3 відламуються від пластини 1. Завдяки внутрішньому вирізу 8 та зовнішньому пазу 9 відломлювання лицьових зубців 3 не пошкоджує інформаційну зону 2 та відокремлені ділянки 10. Також вирізи 8 служать для забезпечення форми і розмірів бирки при її виготовлені шляхом лиття під тиском та усадки матеріалу. Зрозуміло, що вище представлений лише один з можливих прикладів реалізації запропонованої корисної моделі. Корисна модель не обмежується представленими прикладами реалізації. Так запропонована бирка може бути використана для маркування дерев, таких як новорічні ялинки, що кожного року вирубуються для продажу. Для контролю такої вирубки та реалізації дерев за допомогою крізних отворів 7 бирка може бути прив'язана до стовбура дерева хомутом. Технічним результатом корисної моделі є збільшення ефективності та надійності використання бирки для маркування деревини. Також технічним результатом корисної моделі, що заявляється, є збільшення надійності відламування лицьових зубців від бирки під час її від'єднання від ударного інструменту після фіксації бирки на деревині. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Бирка для маркування деревини, що виконана у вигляді пластини чотирикутної конфігурації, на лицьовій стороні якої знаходиться інформаційна зона, при цьому вищевказана бирка, яка містить: чотири лицьових зубці, які розташовані на лицьовій стороні пластини по скошених її кутах та призначені для кріплення вищевказаної бирки на ударному інструменті, два шипи хвилеподібної форми, які виконані на тильній стороні пластини та призначені для кріплення бирки до деревини, два крізні отвори, які виконані біля вищевказаних шипів, яка відрізняється тим, що біля кожного лицьового зубця з його торців в пластині додатково виконано внутрішній виріз та зовнішній паз, при цьому внутрішній виріз виконано з короткої сторони пластини, а зовнішній паз з довгої сторони пластини, причому два внутрішні вирізи, що розташовані на одній короткій стороні пластини, утворюють відокремлену ділянку в пластині. 3 UA 109216 U 4 UA 109216 U 5 UA 109216 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
ДивитисяДодаткова інформація
Автори російськоюKlaus Latschbacher
МПК / Мітки
Мітки: деревини, бирка, маркування
