Волоконно-оптичний сигналізатор рівня рідини

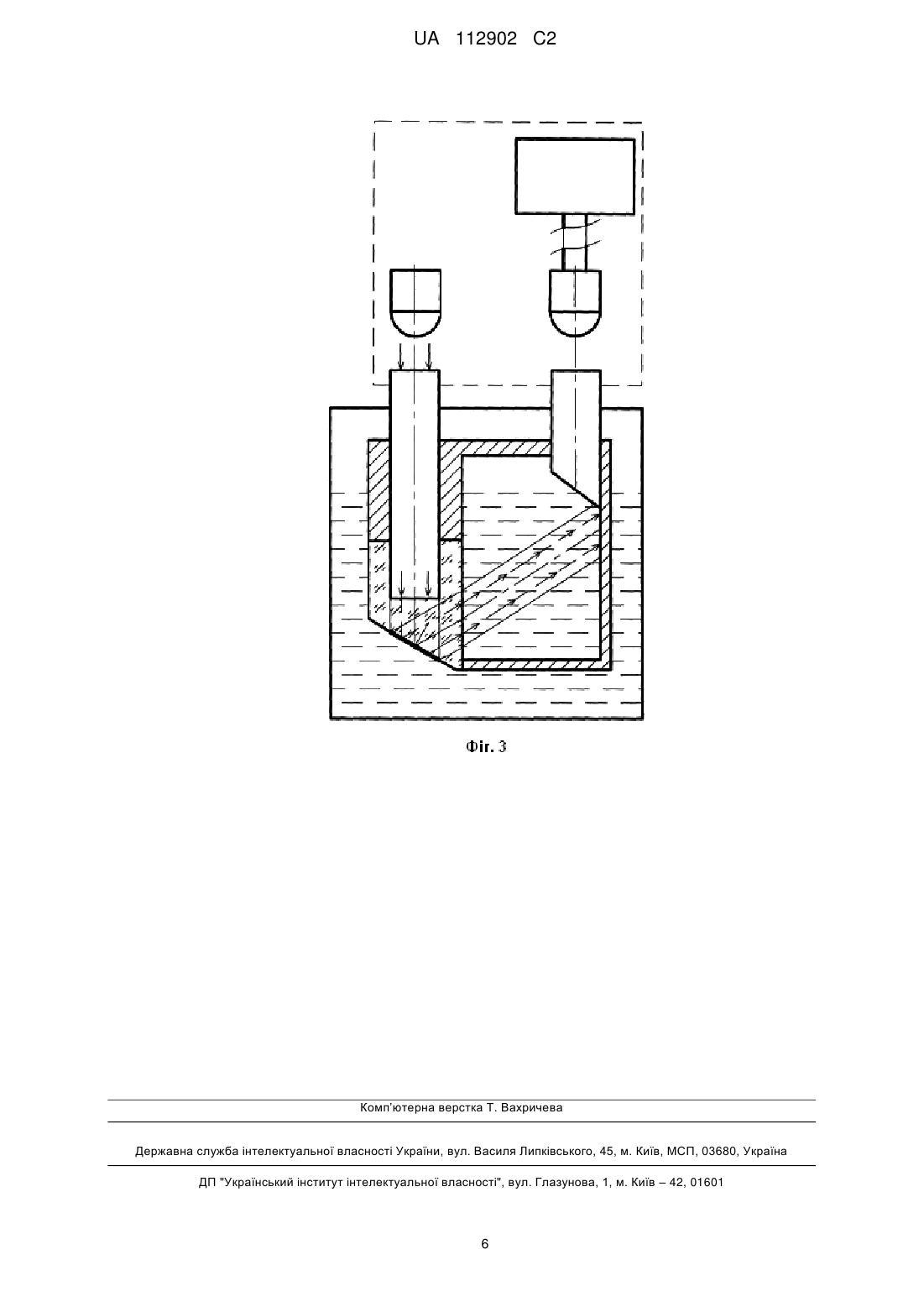

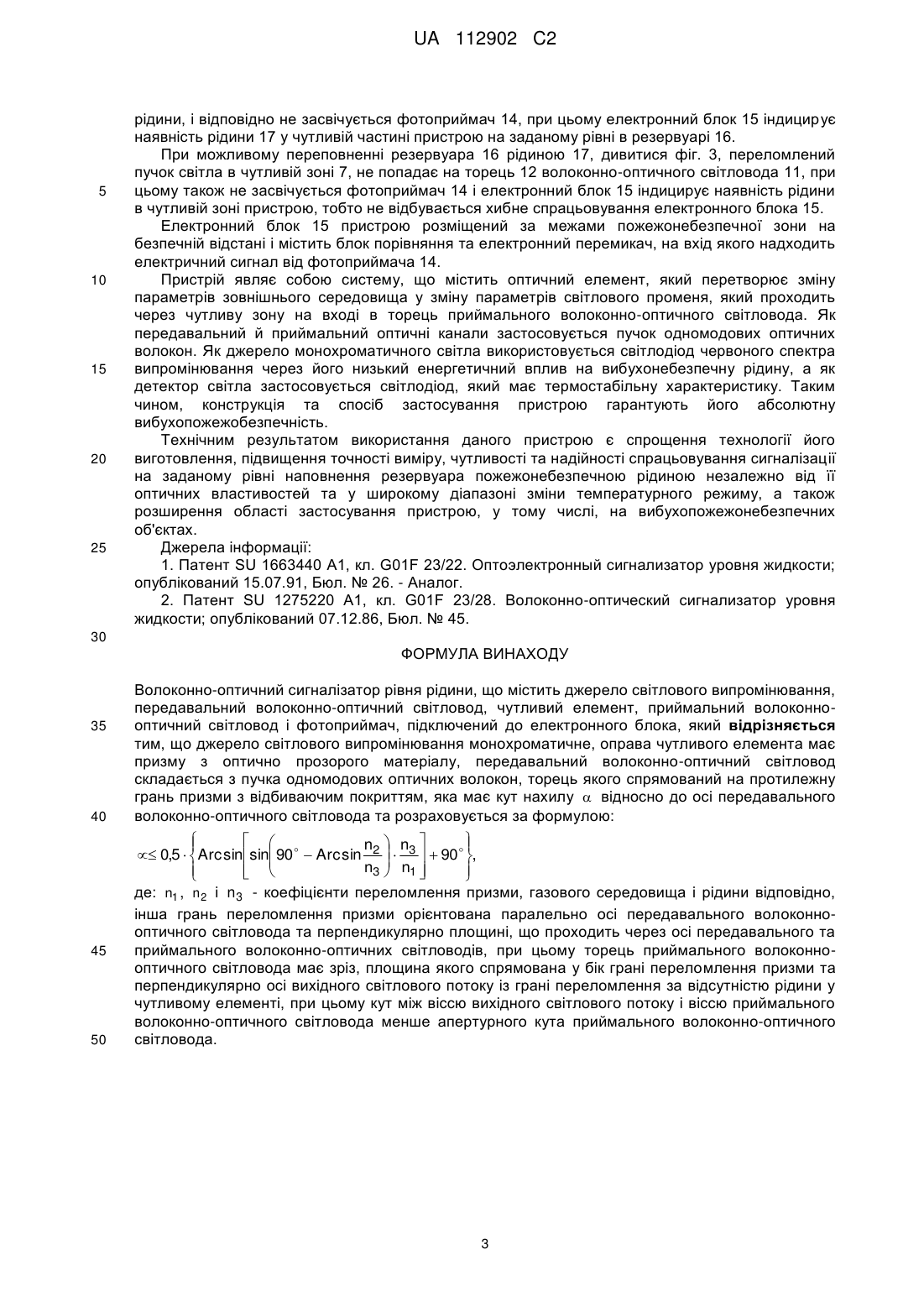

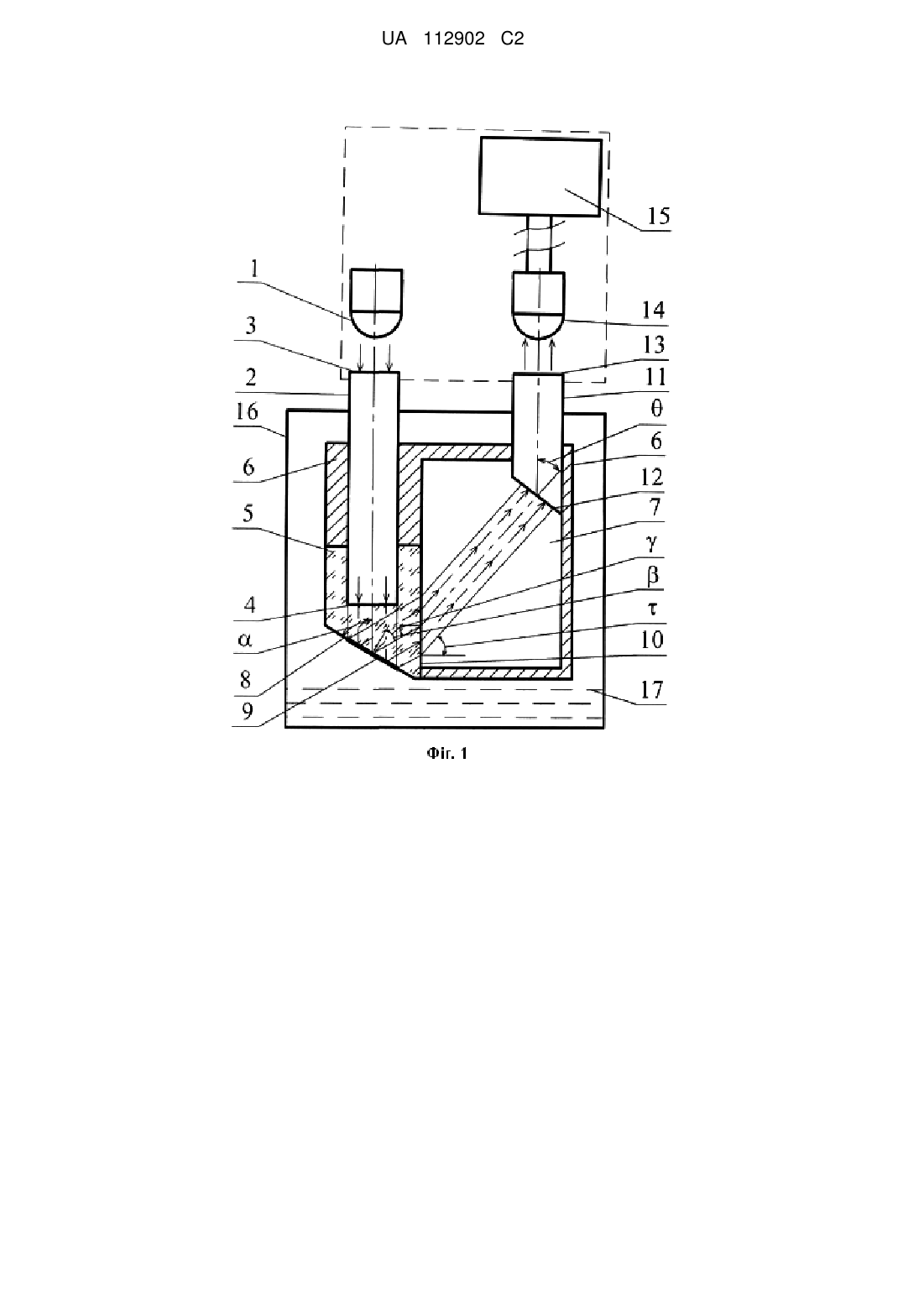

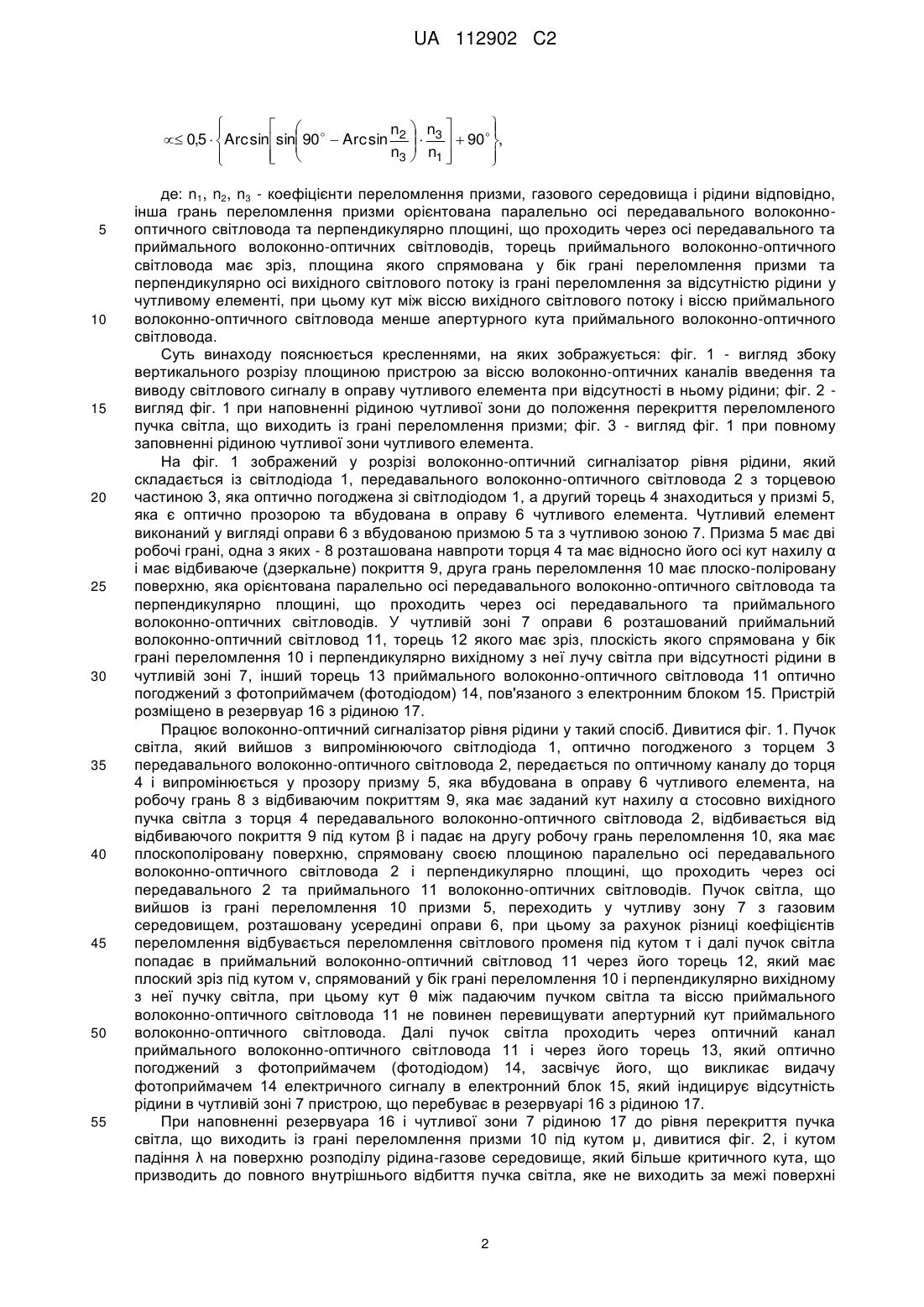

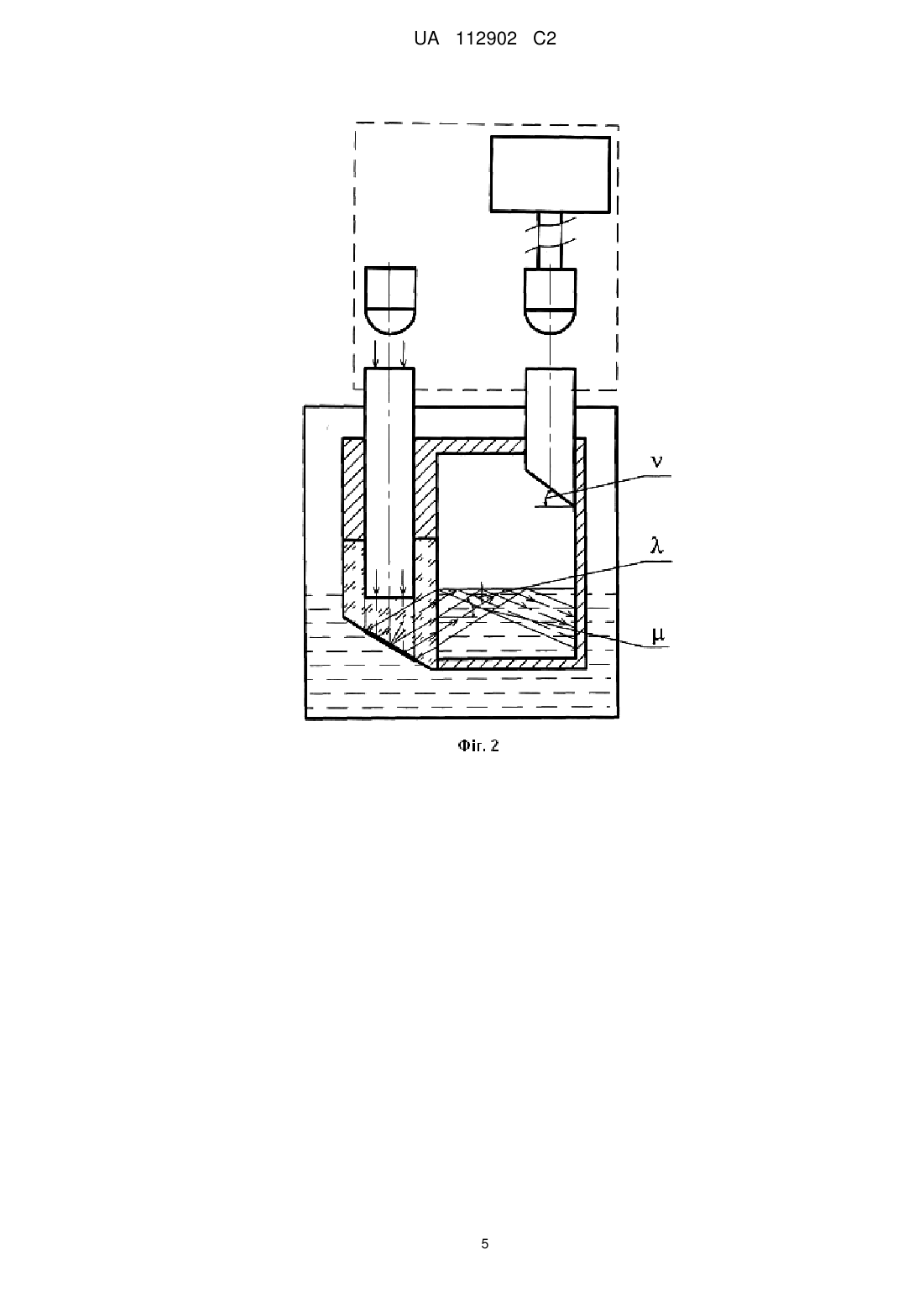

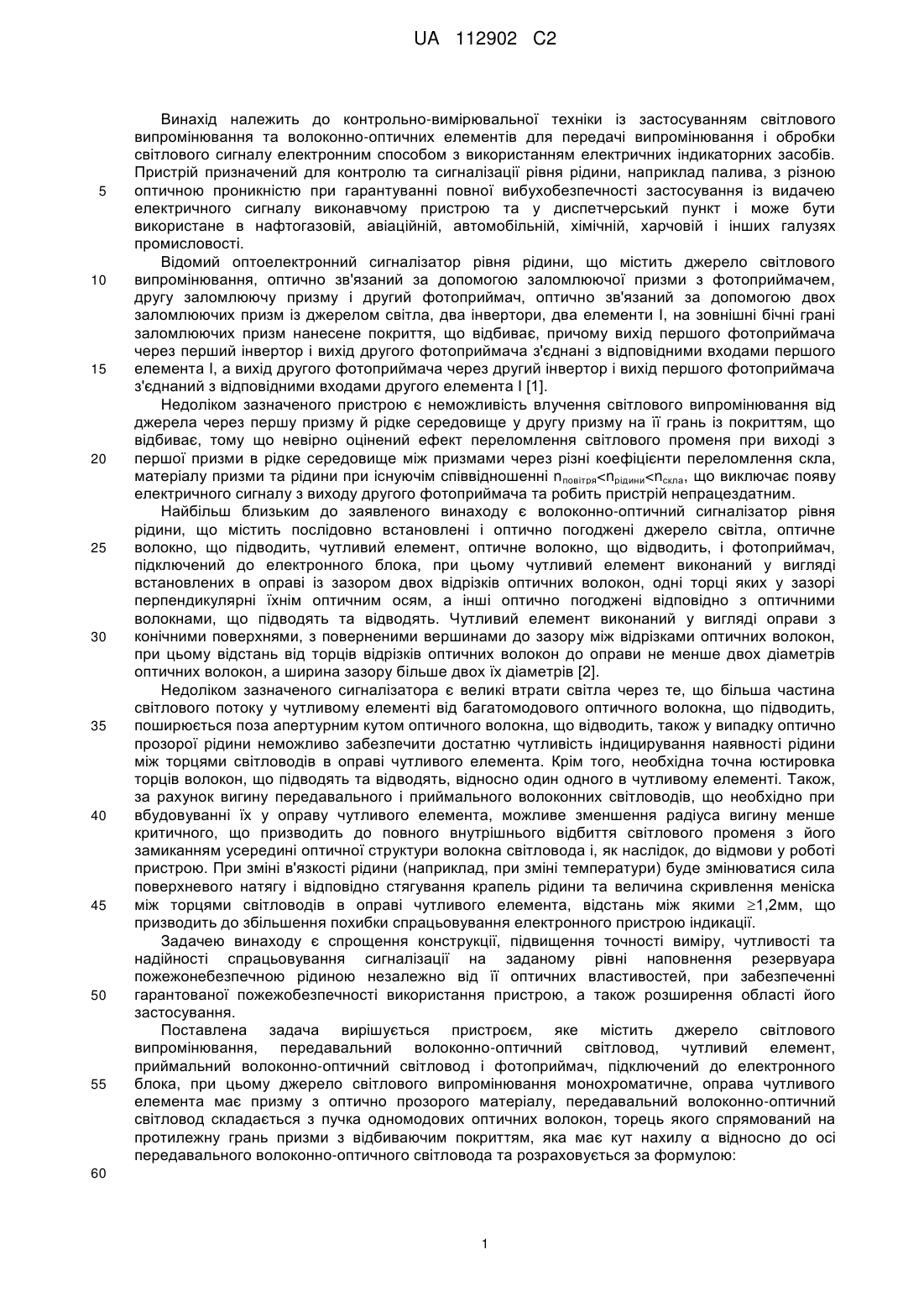

Реферат: Волоконно-оптичний сигналізатор рівня рідини, що містить джерело світлового випромінювання, передавальний волоконно-оптичний світловод, чутливий елемент, прийомний волоконно-оптичний світловод і фотоприймач, підключений до електронного блока, при цьому джерело світлового випромінювання монохроматичне, оправа чутливого елемента має призму з оптично прозорого матеріалу, передавальний волоконно-оптичний світловод складається з пучка одномодових оптичних волокон, торець якого спрямований на протилежну грань призми з відбиваючим покриттям, яка має кут нахилу  відносно до осі передавального волоконнооптичного світловода. Інша грань переломлення призми орієнтована паралельно осі передавального волоконно-оптичного світловода та перпендикулярно площині, що проходить через осі передавального та прийомного волоконно-оптичних світловодів. торець прийомного волоконно-оптичного світловода має зріз, площина якого спрямована у бік грані переломлення призми та перпендикулярно осі вихідного світлового потоку із грані переломлення за відсутністю рідини у чутливому елементі. За допомогою запропонованого винаходу досягають підвищену точність виміру, кращу чутливість спрацювання сигналізації на заданому рівні наповнення резервуара пожежонебезпечною рідиною незалежно від її оптичних властивостей та у широкому діапазоні зміни температурного режиму. UA 112902 C2 (12) UA 112902 C2 UA 112902 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до контрольно-вимірювальної техніки із застосуванням світлового випромінювання та волоконно-оптичних елементів для передачі випромінювання і обробки світлового сигналу електронним способом з використанням електричних індикаторних засобів. Пристрій призначений для контролю та сигналізації рівня рідини, наприклад палива, з різною оптичною проникністю при гарантуванні повної вибухобезпечності застосування із видачею електричного сигналу виконавчому пристрою та у диспетчерський пункт і може бути використане в нафтогазовій, авіаційній, автомобільній, хімічній, харчовій і інших галузях промисловості. Відомий оптоелектронний сигналізатор рівня рідини, що містить джерело світлового випромінювання, оптично зв'язаний за допомогою заломлюючої призми з фотоприймачем, другу заломлюючу призму і другий фотоприймач, оптично зв'язаний за допомогою двох заломлюючих призм із джерелом світла, два інвертори, два елементи I, на зовнішні бічні грані заломлюючих призм нанесене покриття, що відбиває, причому вихід першого фотоприймача через перший інвертор і вихід другого фотоприймача з'єднані з відповідними входами першого елемента I, а вихід другого фотоприймача через другий інвертор і вихід першого фотоприймача з'єднаний з відповідними входами другого елемента I [1]. Недоліком зазначеного пристрою є неможливість влучення світлового випромінювання від джерела через першу призму й рідке середовище у другу призму на її грань із покриттям, що відбиває, тому що невірно оцінений ефект переломлення світлового променя при виході з першої призми в рідке середовище між призмами через різні коефіцієнти переломлення скла, матеріалу призми та рідини при існуючім співвідношенні n повітря
