Волоконно-оптичний вологомір

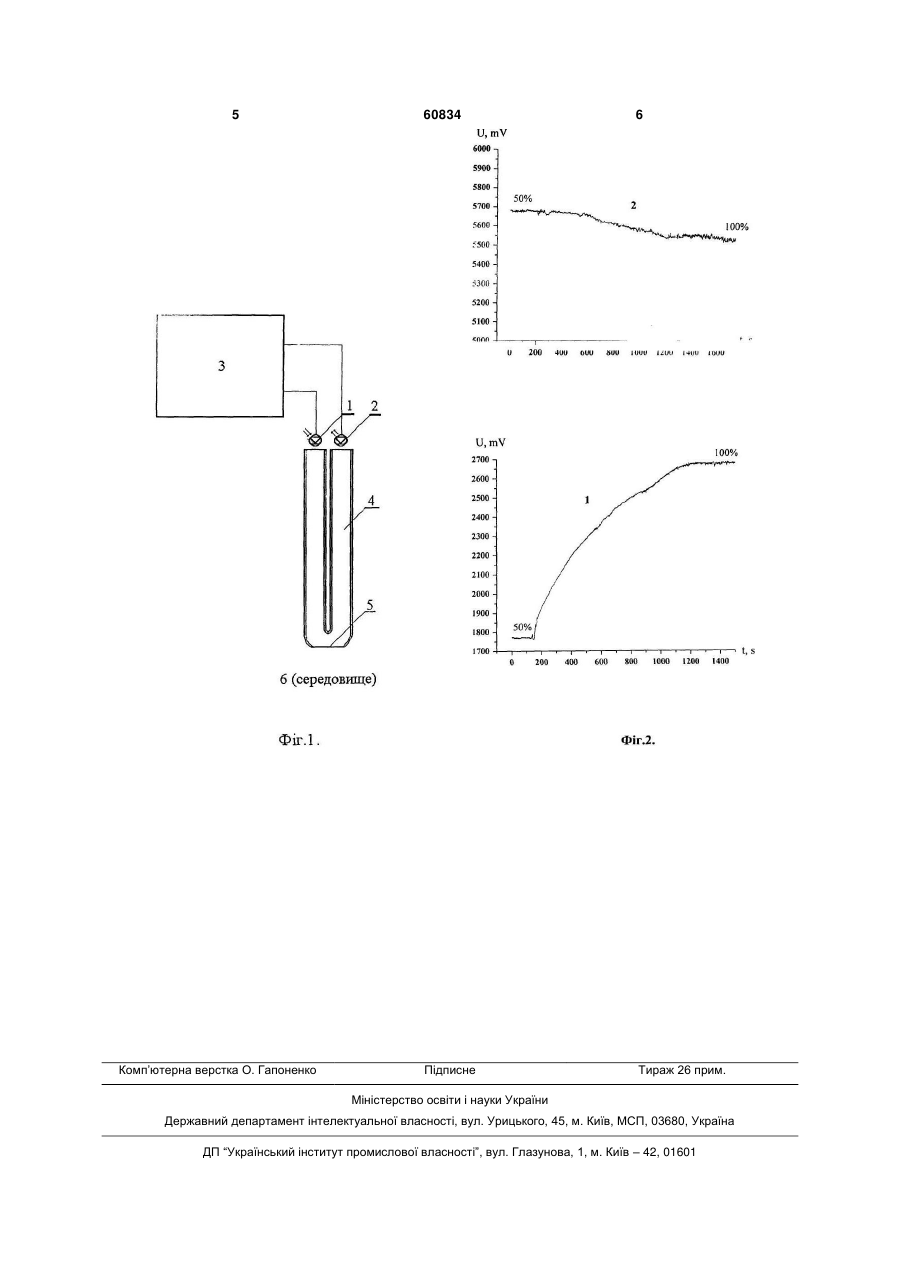

Волоконно-оптичний вологомір, що містить блок живлення і обробки інформації, джерело ІЧвипромінювання та фотоприймач, розташовані відповідно біля вхідного та вихідного кінців оптичного каналу у вигляді зігнутого світловоду, який відрізняється тим, що світловод зігнутий радіусом, рівним його діаметру, а на згині світловоду виконано полірований зріз для забезпечення оптичного контакту серцевини світловоду з контрольованим середовищем. (19) (21) 2003031890 (22) 03.03.2003 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Козич Левко Іванович, Фролова Наталія Петрівна (73) Ужгородський Національний Університет (56) SU 642665, 15.01.1979 SU 1744618 A1, 30.06.1992 RU 2022257 C1, 30.10.1994 SU 1024808 A, 23.06.1983 SU 1778636 A1, 30.11.1992 SU 1280502 A1, 30.12.1986 3 60834 4 формації і оптичного каналу у вигляді зігнутого сигналу вологоміра (прототипа) з так само зігнутим світловода. світловодом, але без зрізу (крива 2). З наведених Такі вологоміри характеризуються відносно кривих видно, що з ростом вологості вихідний сигмалою чутливістю. нал прототипа зменшується, а у запропонованого Завдання винаходу полягає у підвищенні чутволоконно-оптичного вологоміра суттєво збільшуливості волоконно-оптичного вологоміра. ється. Завдання досягається тим, що у волоконноЕфективність винаходу визначається тим, що оптичному вологомірі, що містить джерело ІЧчутливість волоконно-оптичного вологоміра збільвипромінювання, фотоприймач з блоком живлення шена в шість разів у порівнянні з вологоміромі обробки інформації та оптичний канал у вигляді прототипом. зігнутого світловода, згідно винаходу, світловод Завдяки зручності монтажу вологомір з малозігнутий радіусом рівним його діаметру, а на згині габаритним електрично-нейтральним оптичним світловода зроблено полірований зріз, який забезканалом, виконаним у вигляді волоконно-оптичної печує оптичний контакт серцевини світловода з лінії, може бути використаний також для вимірюконтрольованим середовищем. вання вологості вибухонебезпечних газів та в умоВолоконно-оптичний вологомір (Фіг.1) складавах наявності потужних електромагнітних полів та ється з джерела ІЧ-випромінювання 1 (діода хімічно-агресивних середовищ. АЛ107Б), фотоприймача 2 (фотодіода ФД-27К) з Вологомір може бути використаний і для консблоком живлення та обробки інформації 3 та оптруювання волоконно-оптичних датчиків фізичних тичного каналу, виготовленого у вигляді зігнутого величин при нанесенні на зріз електро-, магнітно-, світловода 4 з полірованим зрізом 5 на згині, який фото-, хімічно-,... активних матеріалів. забезпечує оптичний контакт серцевини світловоДжерела інформації: да з досліджуваним середовищем 6. 1. Химическая Энциклопедия. Под ред. А.М. ПроВологомір працює таким чином, що (ІЧ)хорова. Изд-во "Советская Энциклопедия", Москвипромінювання від світлодіода АЛ107Б з довжива, 1988г. Т1, стр.389-390. ною хвилі 0,95мкм, що співпадає з смугою погли2. Измерения в промышленности. Справочник. нання води, проходить через світловод до фотодіПод ред. проф. П. Пропоса, перевод с немецкого да ФД-27К, відбиваючись від зрізу, на якому под ред. проф. Агейкина. Москва, "Металлургия", відбувається модуляція випромінювання середо1980г. с.320. вищем (повітря, газ), оптичні властивості якого 3. Справочник по волоконно-оптическим линиям залежать від величини вологості. Динамічна залесвязи / Андрушко Л.М., Вознесенский В.А., Каток жність вихідного сигналу вологоміра від величини В.Б. и др. Под ред. Свечникова СВ., и Андрушко. волдогості приведена на Фіг.2 (крива 1). Для поріК.: Техніка, 1988. - 239с. вняння на Фіг.2 наведена залежність вихідного 5 Комп’ютерна верстка О. Гапоненко 60834 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
