Дерев’яне підвіконня з теплоізоляційною монтажною системою

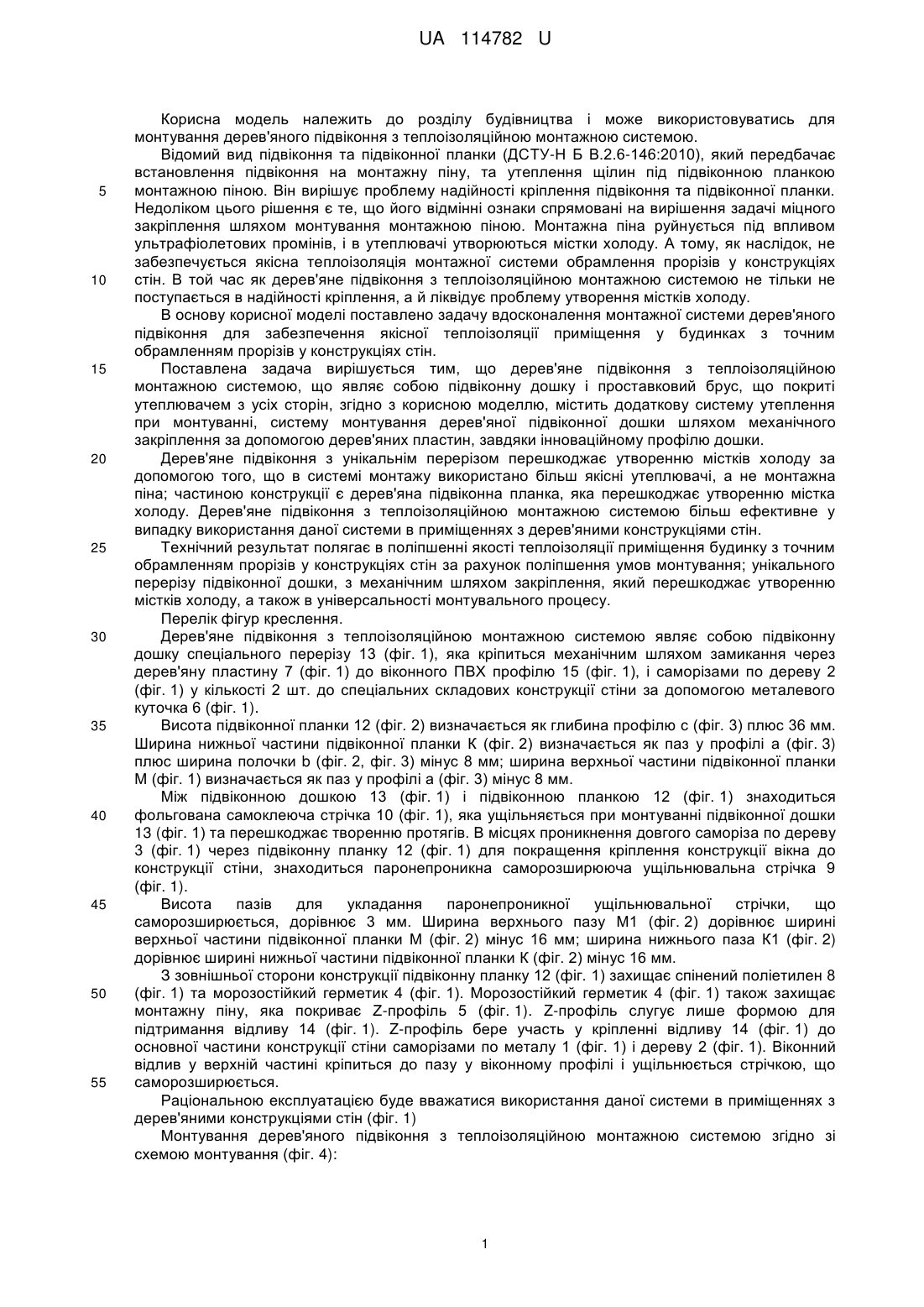

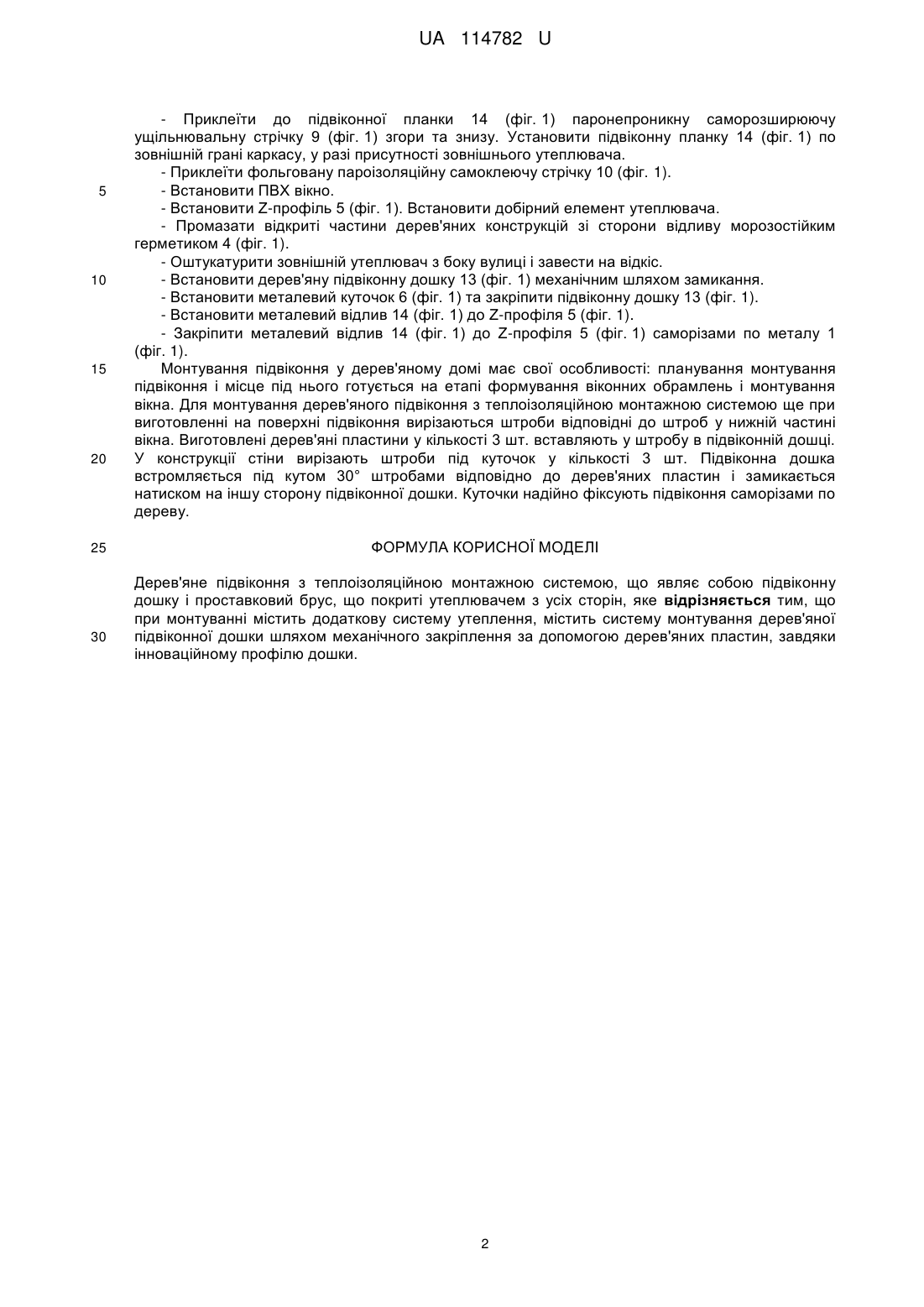

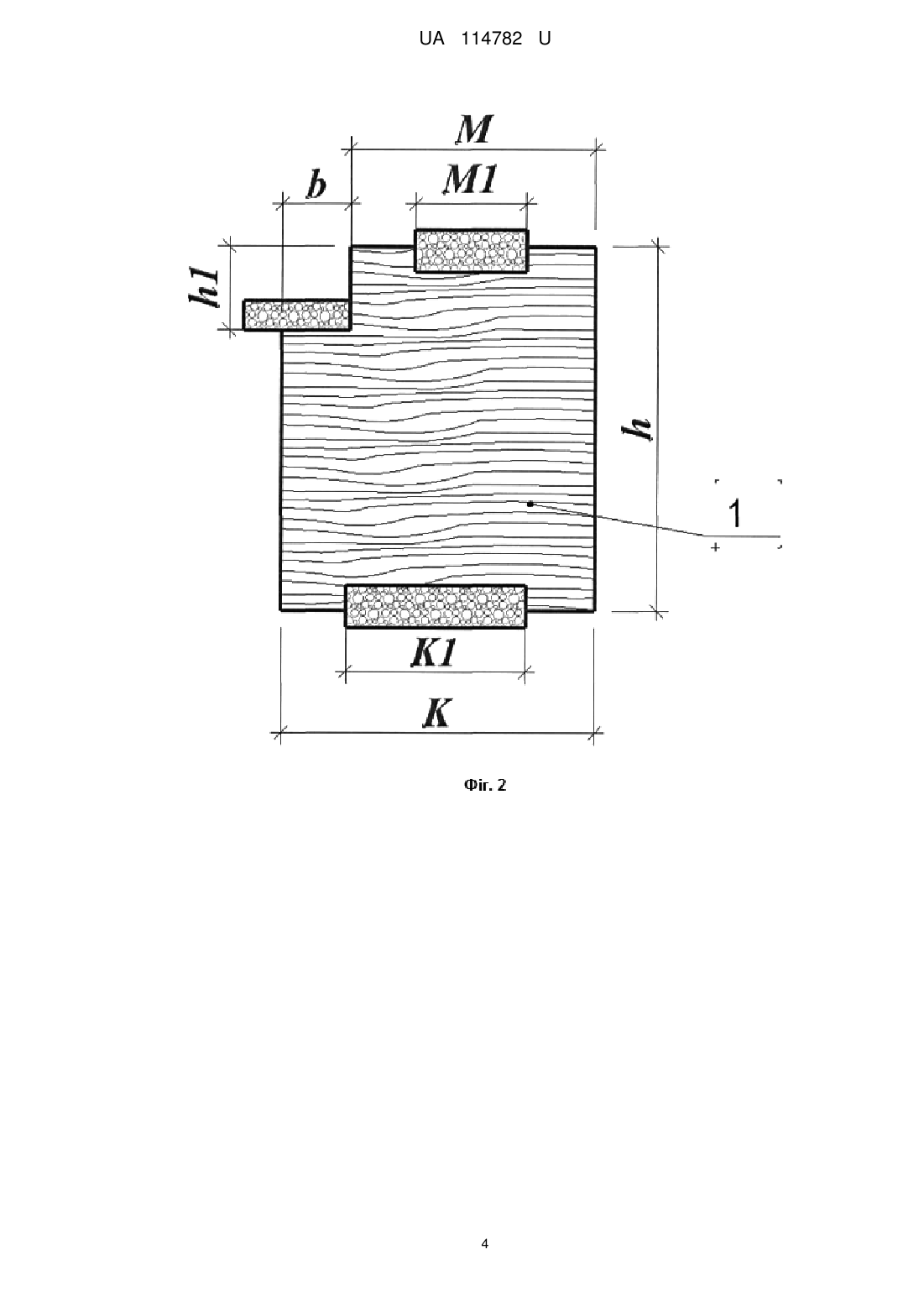

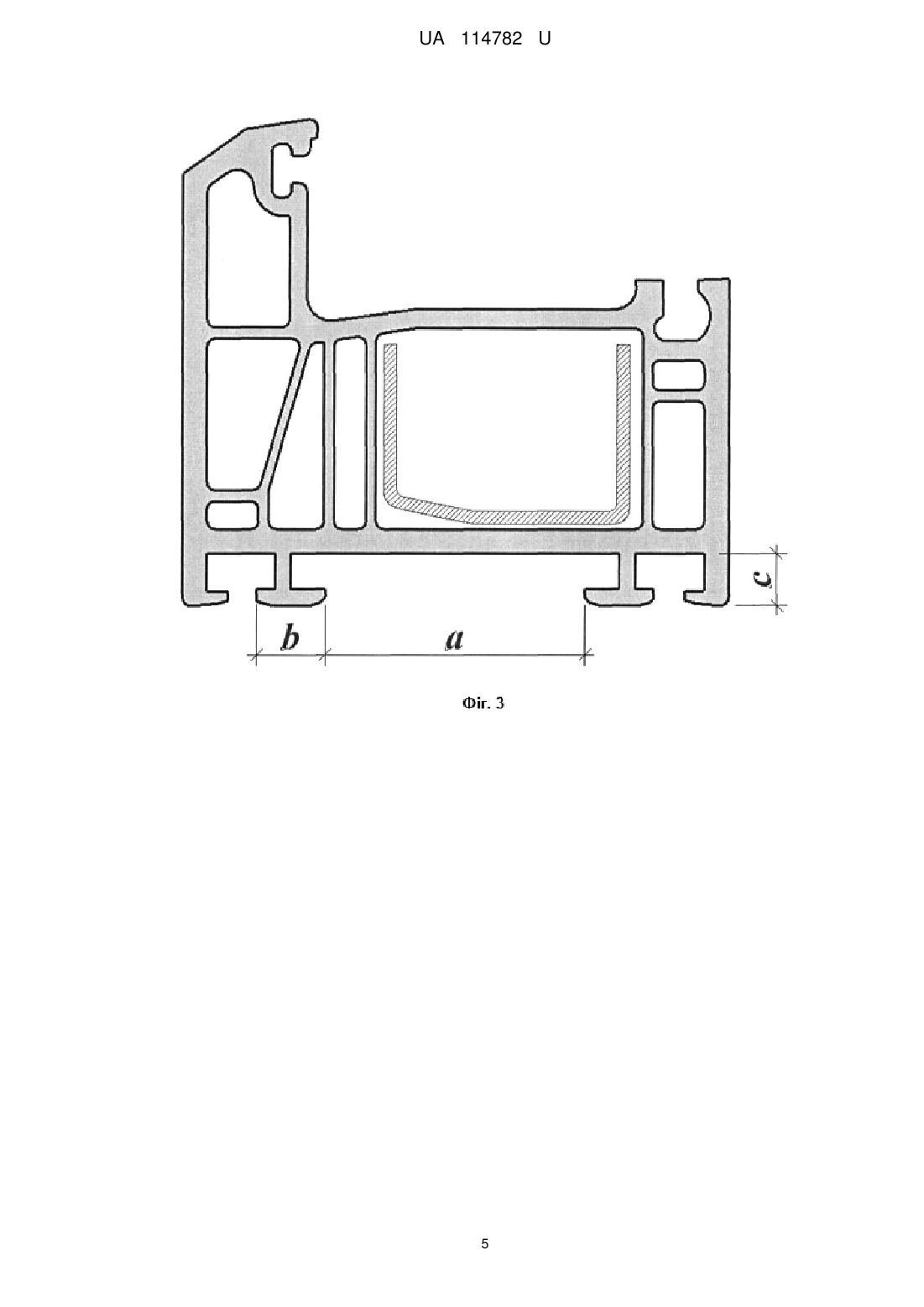

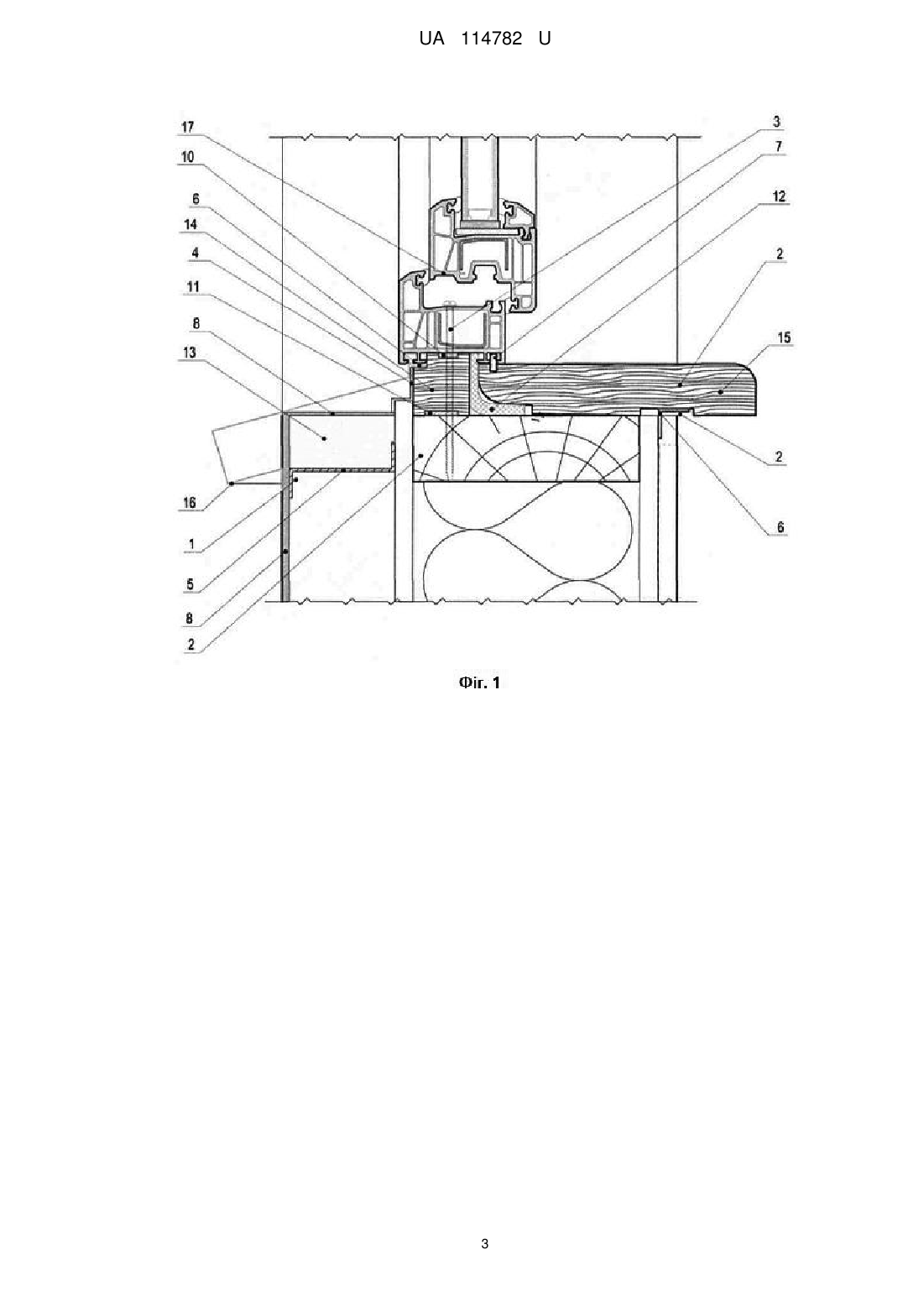

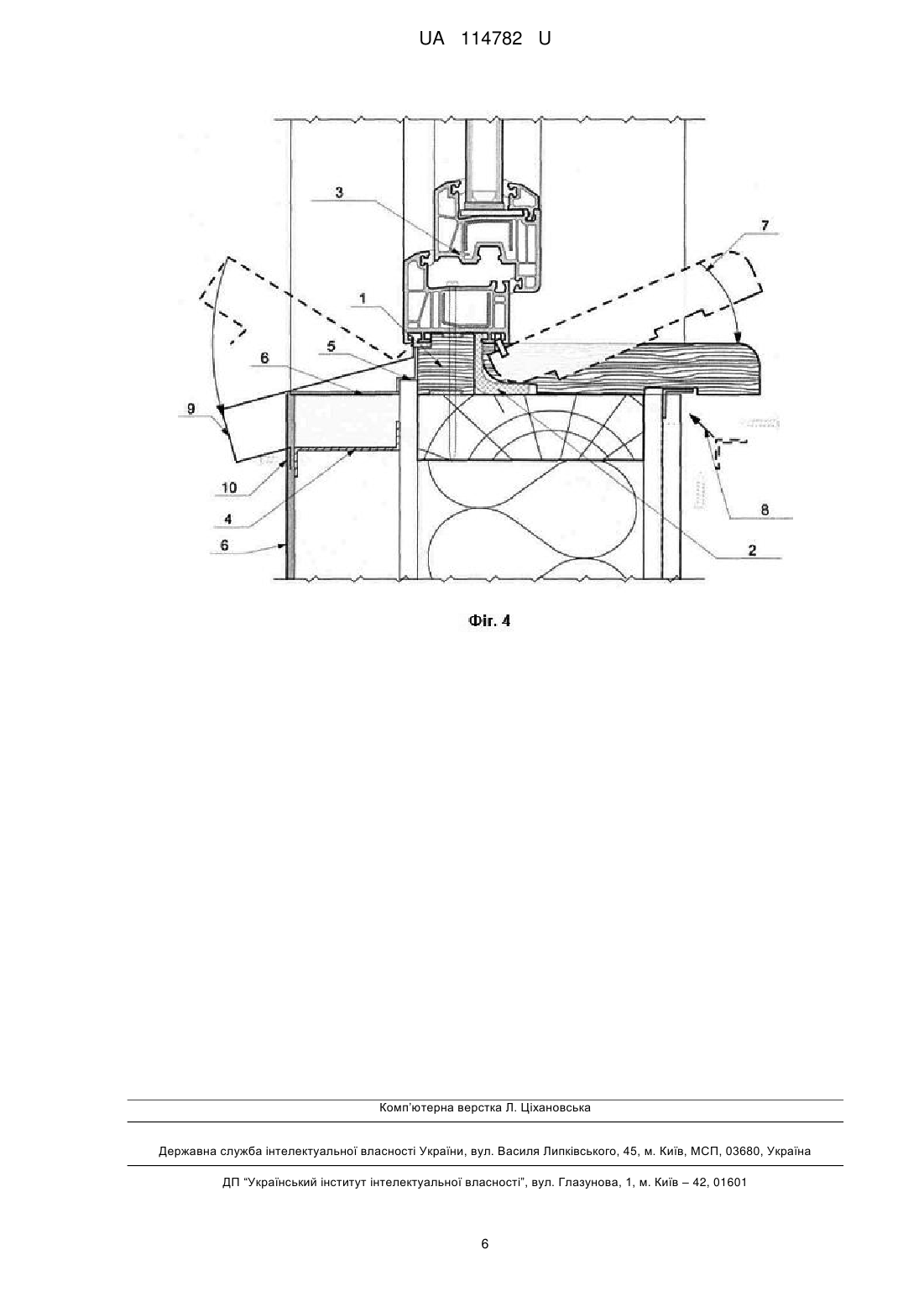

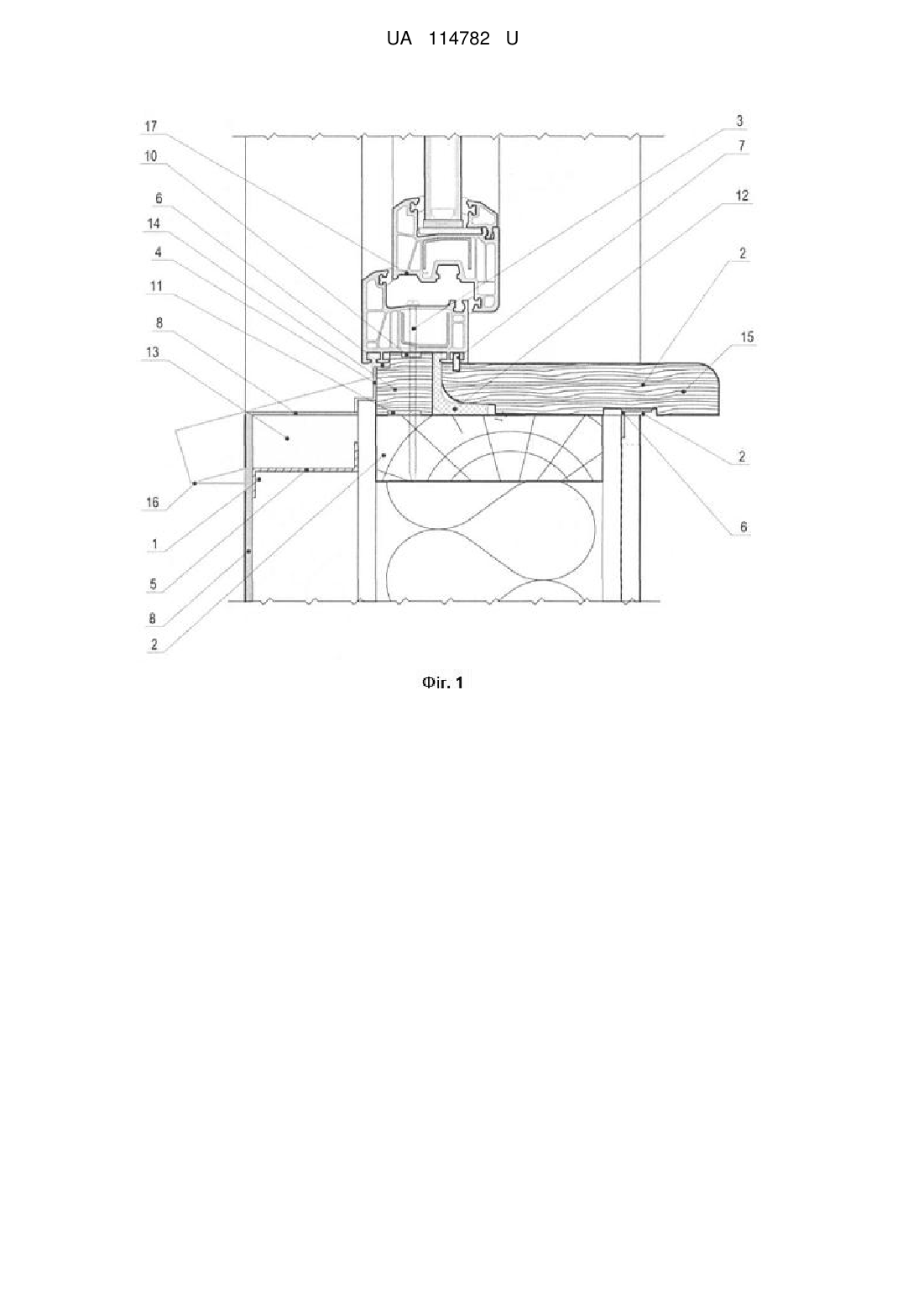

Реферат: UA 114782 U UA 114782 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до розділу будівництва і може використовуватись для монтування дерев'яного підвіконня з теплоізоляційною монтажною системою. Відомий вид підвіконня та підвіконної планки (ДСТУ-Н Б В.2.6-146:2010), який передбачає встановлення підвіконня на монтажну піну, та утеплення щілин під підвіконною планкою монтажною піною. Він вирішує проблему надійності кріплення підвіконня та підвіконної планки. Недоліком цього рішення є те, що його відмінні ознаки спрямовані на вирішення задачі міцного закріплення шляхом монтування монтажною піною. Монтажна піна руйнується під впливом ультрафіолетових промінів, і в утеплювачі утворюються містки холоду. А тому, як наслідок, не забезпечується якісна теплоізоляція монтажної системи обрамлення прорізів у конструкціях стін. В той час як дерев'яне підвіконня з теплоізоляційною монтажною системою не тільки не поступається в надійності кріплення, а й ліквідує проблему утворення містків холоду. В основу корисної моделі поставлено задачу вдосконалення монтажної системи дерев'яного підвіконня для забезпечення якісної теплоізоляції приміщення у будинках з точним обрамленням прорізів у конструкціях стін. Поставлена задача вирішується тим, що дерев'яне підвіконня з теплоізоляційною монтажною системою, що являє собою підвіконну дошку і проставковий брус, що покриті утеплювачем з усіх сторін, згідно з корисною моделлю, містить додаткову систему утеплення при монтуванні, систему монтування дерев'яної підвіконної дошки шляхом механічного закріплення за допомогою дерев'яних пластин, завдяки інноваційному профілю дошки. Дерев'яне підвіконня з унікальнім перерізом перешкоджає утворенню містків холоду за допомогою того, що в системі монтажу використано більш якісні утеплювачі, а не монтажна піна; частиною конструкції є дерев'яна підвіконна планка, яка перешкоджає утворенню містка холоду. Дерев'яне підвіконня з теплоізоляційною монтажною системою більш ефективне у випадку використання даної системи в приміщеннях з дерев'яними конструкціями стін. Технічний результат полягає в поліпшенні якості теплоізоляції приміщення будинку з точним обрамленням прорізів у конструкціях стін за рахунок поліпшення умов монтування; унікального перерізу підвіконної дошки, з механічним шляхом закріплення, який перешкоджає утворенню містків холоду, а також в універсальності монтувального процесу. Перелік фігур креслення. Дерев'яне підвіконня з теплоізоляційною монтажною системою являє собою підвіконну дошку спеціального перерізу 13 (фіг. 1), яка кріпиться механічним шляхом замикання через дерев'яну пластину 7 (фіг. 1) до віконного ПВХ профілю 15 (фіг. 1), і саморізами по дереву 2 (фіг. 1) у кількості 2 шт. до спеціальних складових конструкції стіни за допомогою металевого куточка 6 (фіг. 1). Висота підвіконної планки 12 (фіг. 2) визначається як глибина профілю с (фіг. 3) плюс 36 мм. Ширина нижньої частини підвіконної планки К (фіг. 2) визначається як паз у профілі а (фіг. 3) плюс ширина полочки b (фіг. 2, фіг. 3) мінус 8 мм; ширина верхньої частини підвіконної планки М (фіг. 1) визначається як паз у профілі а (фіг. 3) мінус 8 мм. Між підвіконною дошкою 13 (фіг. 1) і підвіконною планкою 12 (фіг. 1) знаходиться фольгована самоклеюча стрічка 10 (фіг. 1), яка ущільняється при монтуванні підвіконної дошки 13 (фіг. 1) та перешкоджає творенню протягів. В місцях проникнення довгого саморіза по дереву 3 (фіг. 1) через підвіконну планку 12 (фіг. 1) для покращення кріплення конструкції вікна до конструкції стіни, знаходиться паронепроникна саморозширююча ущільнювальна стрічка 9 (фіг. 1). Висота пазів для укладання паронепроникної ущільнювальної стрічки, що саморозширюється, дорівнює 3 мм. Ширина верхнього пазу М1 (фіг. 2) дорівнює ширині верхньої частини підвіконної планки М (фіг. 2) мінус 16 мм; ширина нижнього паза К1 (фіг. 2) дорівнює ширині нижньої частини підвіконної планки К (фіг. 2) мінус 16 мм. З зовнішньої сторони конструкції підвіконну планку 12 (фіг. 1) захищає спінений поліетилен 8 (фіг. 1) та морозостійкий герметик 4 (фіг. 1). Морозостійкий герметик 4 (фіг. 1) також захищає монтажну піну, яка покриває Z-профіль 5 (фіг. 1). Z-профіль слугує лише формою для підтримання відливу 14 (фіг. 1). Z-профіль бере участь у кріпленні відливу 14 (фіг. 1) до основної частини конструкції стіни саморізами по металу 1 (фіг. 1) і дереву 2 (фіг. 1). Віконний відлив у верхній частині кріпиться до пазу у віконному профілі і ущільнюється стрічкою, що саморозширюється. Раціональною експлуатацією буде вважатися використання даної системи в приміщеннях з дерев'яними конструкціями стін (фіг. 1) Монтування дерев'яного підвіконня з теплоізоляційною монтажною системою згідно зі схемою монтування (фіг. 4): 1 UA 114782 U 5 10 15 20 25 30 - Приклеїти до підвіконної планки 14 (фіг. 1) паронепроникну саморозширюючу ущільнювальну стрічку 9 (фіг. 1) згори та знизу. Установити підвіконну планку 14 (фіг. 1) по зовнішній грані каркасу, у разі присутності зовнішнього утеплювача. - Приклеїти фольговану пароізоляційну самоклеючу стрічку 10 (фіг. 1). - Встановити ПВХ вікно. - Встановити Z-профіль 5 (фіг. 1). Встановити добірний елемент утеплювача. - Промазати відкриті частини дерев'яних конструкцій зі сторони відливу морозостійким герметиком 4 (фіг. 1). - Оштукатурити зовнішній утеплювач з боку вулиці і завести на відкіс. - Встановити дерев'яну підвіконну дошку 13 (фіг. 1) механічним шляхом замикання. - Встановити металевий куточок 6 (фіг. 1) та закріпити підвіконну дошку 13 (фіг. 1). - Встановити металевий відлив 14 (фіг. 1) до Z-профіля 5 (фіг. 1). - Закріпити металевий відлив 14 (фіг. 1) до Z-профіля 5 (фіг. 1) саморізами по металу 1 (фіг. 1). Монтування підвіконня у дерев'яному домі має свої особливості: планування монтування підвіконня і місце під нього готується на етапі формування віконних обрамлень і монтування вікна. Для монтування дерев'яного підвіконня з теплоізоляційною монтажною системою ще при виготовленні на поверхні підвіконня вирізаються штроби відповідні до штроб у нижній частині вікна. Виготовлені дерев'яні пластини у кількості 3 шт. вставляють у штробу в підвіконній дошці. У конструкції стіни вирізають штроби під куточок у кількості 3 шт. Підвіконна дошка встромляється під кутом 30° штробами відповідно до дерев'яних пластин і замикається натиском на іншу сторону підвіконної дошки. Куточки надійно фіксують підвіконня саморізами по дереву. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дерев'яне підвіконня з теплоізоляційною монтажною системою, що являє собою підвіконну дошку і проставковий брус, що покриті утеплювачем з усіх сторін, яке відрізняється тим, що при монтуванні містить додаткову систему утеплення, містить систему монтування дерев'яної підвіконної дошки шляхом механічного закріплення за допомогою дерев'яних пластин, завдяки інноваційному профілю дошки. 2 UA 114782 U 3 UA 114782 U 4 UA 114782 U 5 UA 114782 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
