Підвіконник

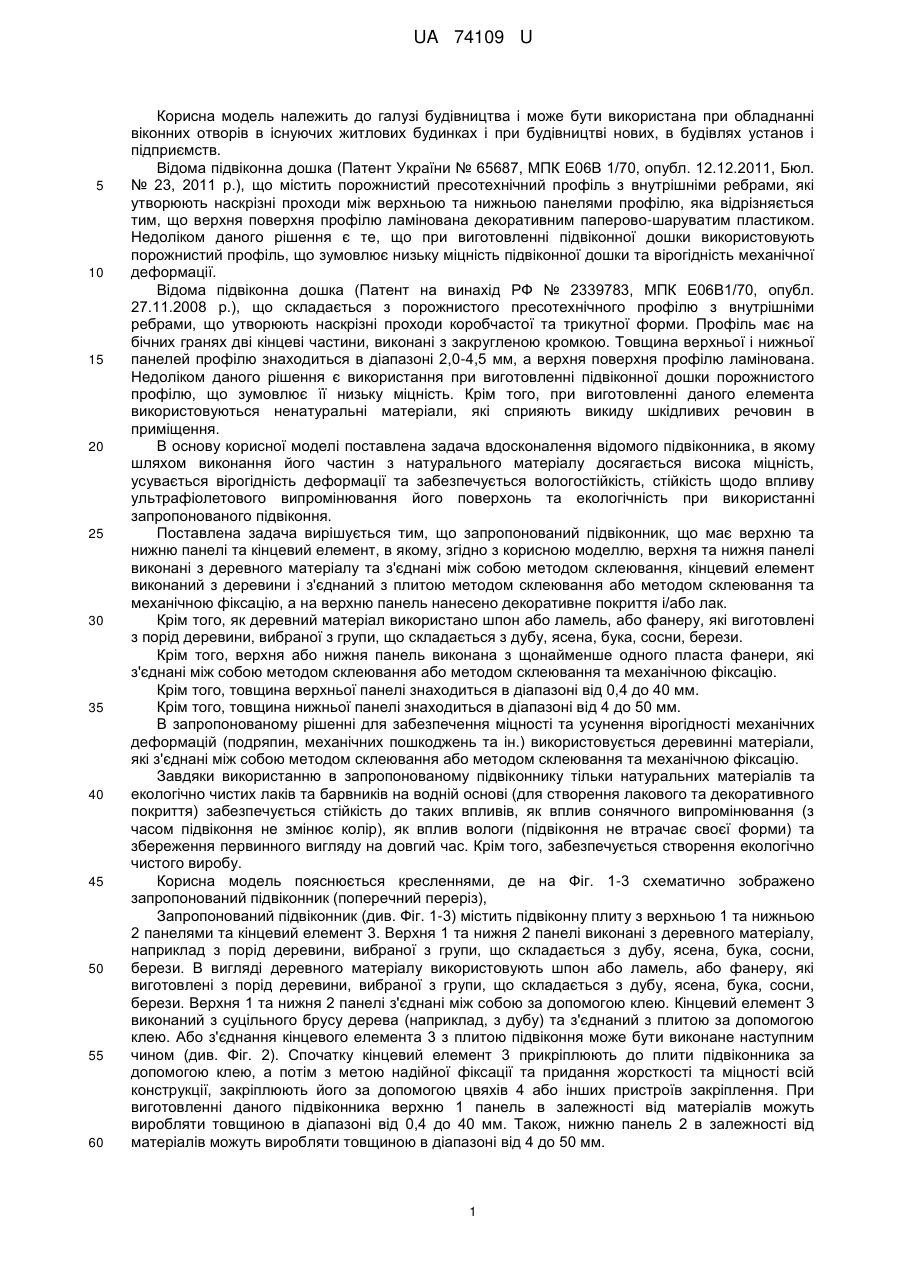

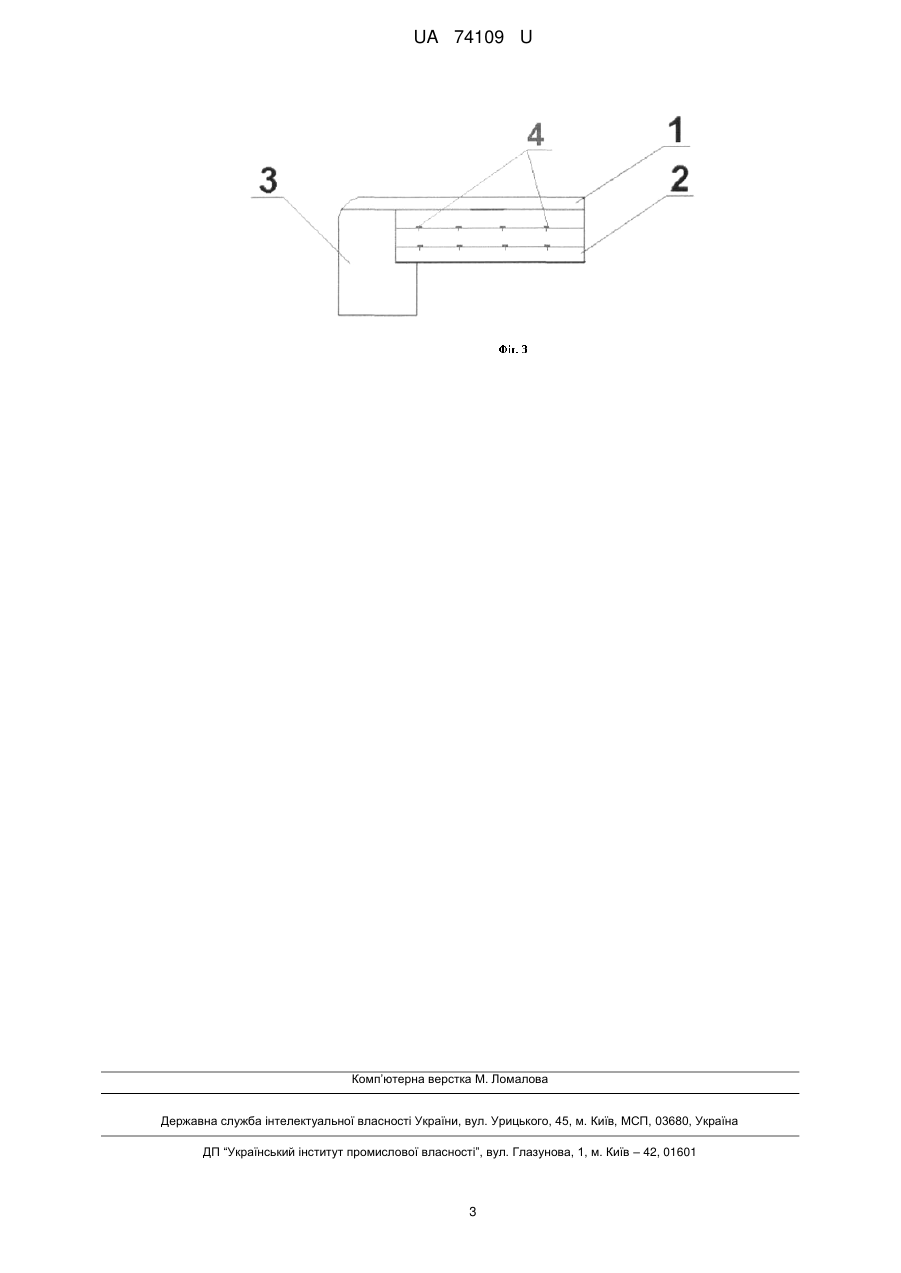

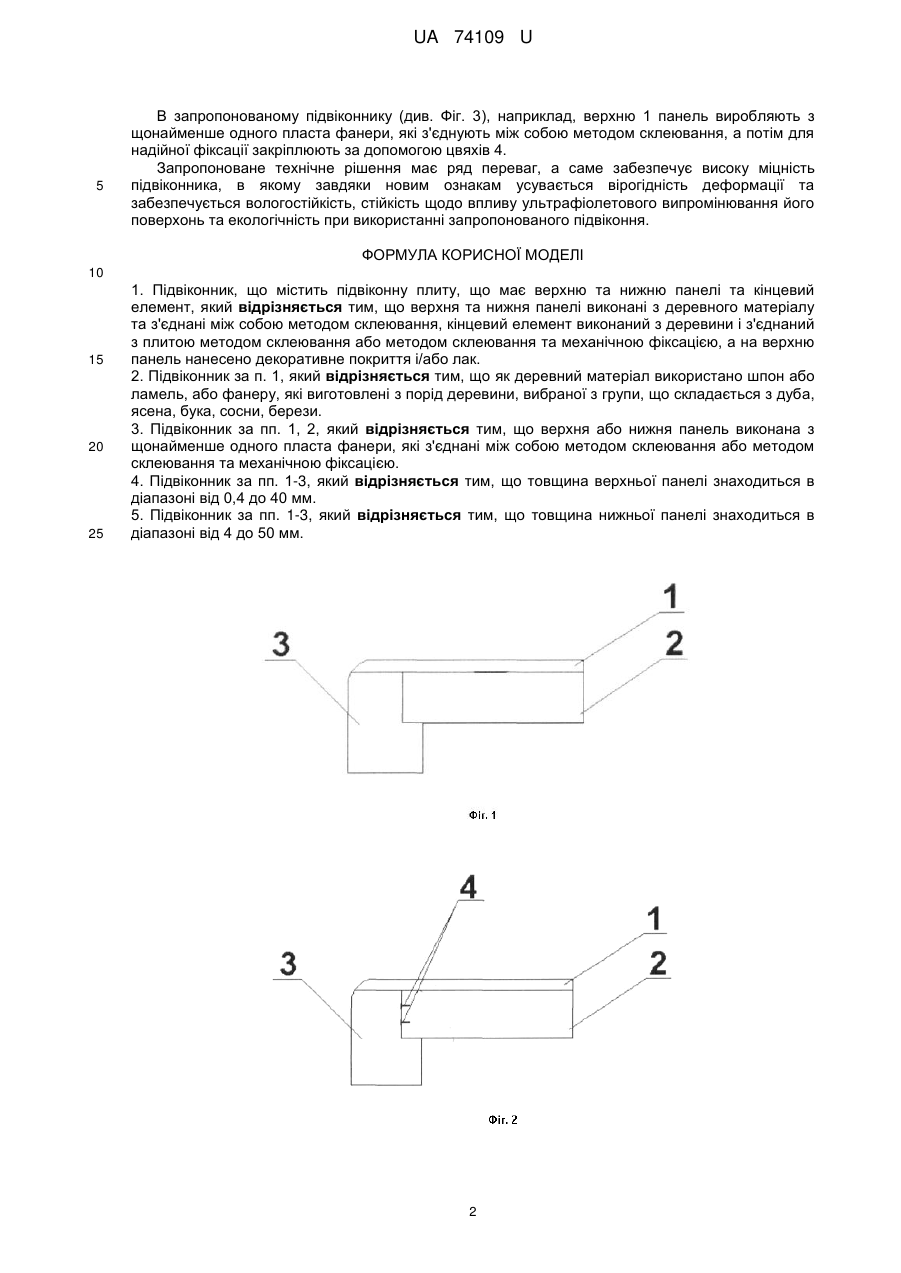

Реферат: Підвіконник належить до галузі будівництва. Підвіконник може бути використаний при обладнанні віконних отворів в існуючих житлових будинках і при будівництві нових. UA 74109 U (12) UA 74109 U UA 74109 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана при обладнанні віконних отворів в існуючих житлових будинках і при будівництві нових, в будівлях установ і підприємств. Відома підвіконна дошка (Патент України № 65687, МПК Е06В 1/70, опубл. 12.12.2011, Бюл. № 23, 2011 p.), що містить порожнистий пресотехнічний профіль з внутрішніми ребрами, які утворюють наскрізні проходи між верхньою та нижньою панелями профілю, яка відрізняється тим, що верхня поверхня профілю ламінована декоративним паперово-шаруватим пластиком. Недоліком даного рішення є те, що при виготовленні підвіконної дошки використовують порожнистий профіль, що зумовлює низьку міцність підвіконної дошки та вірогідність механічної деформації. Відома підвіконна дошка (Патент на винахід РФ № 2339783, МПК Е06В1/70, опубл. 27.11.2008 p.), що складається з порожнистого пресотехнічного профілю з внутрішніми ребрами, що утворюють наскрізні проходи коробчастої та трикутної форми. Профіль має на бічних гранях дві кінцеві частини, виконані з закругленою кромкою. Товщина верхньої і нижньої панелей профілю знаходиться в діапазоні 2,0-4,5 мм, а верхня поверхня профілю ламінована. Недоліком даного рішення є використання при виготовленні підвіконної дошки порожнистого профілю, що зумовлює її низьку міцність. Крім того, при виготовленні даного елемента використовуються ненатуральні матеріали, які сприяють викиду шкідливих речовин в приміщення. В основу корисної моделі поставлена задача вдосконалення відомого підвіконника, в якому шляхом виконання його частин з натурального матеріалу досягається висока міцність, усувається вірогідність деформації та забезпечується вологостійкість, стійкість щодо впливу ультрафіолетового випромінювання його поверхонь та екологічність при використанні запропонованого підвіконня. Поставлена задача вирішується тим, що запропонований підвіконник, що має верхню та нижню панелі та кінцевий елемент, в якому, згідно з корисною моделлю, верхня та нижня панелі виконані з деревного матеріалу та з'єднані між собою методом склеювання, кінцевий елемент виконаний з деревини і з'єднаний з плитою методом склеювання або методом склеювання та механічною фіксацію, а на верхню панель нанесено декоративне покриття і/або лак. Крім того, як деревний матеріал використано шпон або ламель, або фанеру, які виготовлені з порід деревини, вибраної з групи, що складається з дубу, ясена, бука, сосни, берези. Крім того, верхня або нижня панель виконана з щонайменше одного пласта фанери, які з'єднані між собою методом склеювання або методом склеювання та механічною фіксацію. Крім того, товщина верхньої панелі знаходиться в діапазоні від 0,4 до 40 мм. Крім того, товщина нижньої панелі знаходиться в діапазоні від 4 до 50 мм. В запропонованому рішенні для забезпечення міцності та усунення вірогідності механічних деформацій (подряпин, механічних пошкоджень та ін.) використовується деревинні матеріали, які з'єднані між собою методом склеювання або методом склеювання та механічною фіксацію. Завдяки використанню в запропонованому підвіконнику тільки натуральних матеріалів та екологічно чистих лаків та барвників на водній основі (для створення лакового та декоративного покриття) забезпечується стійкість до таких впливів, як вплив сонячного випромінювання (з часом підвіконня не змінює колір), як вплив вологи (підвіконня не втрачає своєї форми) та збереження первинного вигляду на довгий час. Крім того, забезпечується створення екологічно чистого виробу. Корисна модель пояснюється кресленнями, де на Фіг. 1-3 схематично зображено запропонований підвіконник (поперечний переріз), Запропонований підвіконник (див. Фіг. 1-3) містить підвіконну плиту з верхньою 1 та нижньою 2 панелями та кінцевий елемент 3. Верхня 1 та нижня 2 панелі виконані з деревного матеріалу, наприклад з порід деревини, вибраної з групи, що складається з дубу, ясена, бука, сосни, берези. В вигляді деревного матеріалу використовують шпон або ламель, або фанеру, які виготовлені з порід деревини, вибраної з групи, що складається з дубу, ясена, бука, сосни, берези. Верхня 1 та нижня 2 панелі з'єднані між собою за допомогою клею. Кінцевий елемент 3 виконаний з суцільного брусу дерева (наприклад, з дубу) та з'єднаний з плитою за допомогою клею. Або з'єднання кінцевого елемента 3 з плитою підвіконня може бути виконане наступним чином (див. Фіг. 2). Спочатку кінцевий елемент 3 прикріплюють до плити підвіконника за допомогою клею, а потім з метою надійної фіксації та придання жорсткості та міцності всій конструкції, закріплюють його за допомогою цвяхів 4 або інших пристроїв закріплення. При виготовленні даного підвіконника верхню 1 панель в залежності від матеріалів можуть виробляти товщиною в діапазоні від 0,4 до 40 мм. Також, нижню панель 2 в залежності від матеріалів можуть виробляти товщиною в діапазоні від 4 до 50 мм. 1 UA 74109 U 5 В запропонованому підвіконнику (див. Фіг. 3), наприклад, верхню 1 панель виробляють з щонайменше одного пласта фанери, які з'єднують між собою методом склеювання, а потім для надійної фіксації закріплюють за допомогою цвяхів 4. Запропоноване технічне рішення має ряд переваг, а саме забезпечує високу міцність підвіконника, в якому завдяки новим ознакам усувається вірогідність деформації та забезпечується вологостійкість, стійкість щодо впливу ультрафіолетового випромінювання його поверхонь та екологічність при використанні запропонованого підвіконня. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Підвіконник, що містить підвіконну плиту, що має верхню та нижню панелі та кінцевий елемент, який відрізняється тим, що верхня та нижня панелі виконані з деревного матеріалу та з'єднані між собою методом склеювання, кінцевий елемент виконаний з деревини і з'єднаний з плитою методом склеювання або методом склеювання та механічною фіксацією, а на верхню панель нанесено декоративне покриття і/або лак. 2. Підвіконник за п. 1, який відрізняється тим, що як деревний матеріал використано шпон або ламель, або фанеру, які виготовлені з порід деревини, вибраної з групи, що складається з дуба, ясена, бука, сосни, берези. 3. Підвіконник за пп. 1, 2, який відрізняється тим, що верхня або нижня панель виконана з щонайменше одного пласта фанери, які з'єднані між собою методом склеювання або методом склеювання та механічною фіксацією. 4. Підвіконник за пп. 1-3, який відрізняється тим, що товщина верхньої панелі знаходиться в діапазоні від 0,4 до 40 мм. 5. Підвіконник за пп. 1-3, який відрізняється тим, що товщина нижньої панелі знаходиться в діапазоні від 4 до 50 мм. 2 UA 74109 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
