Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи

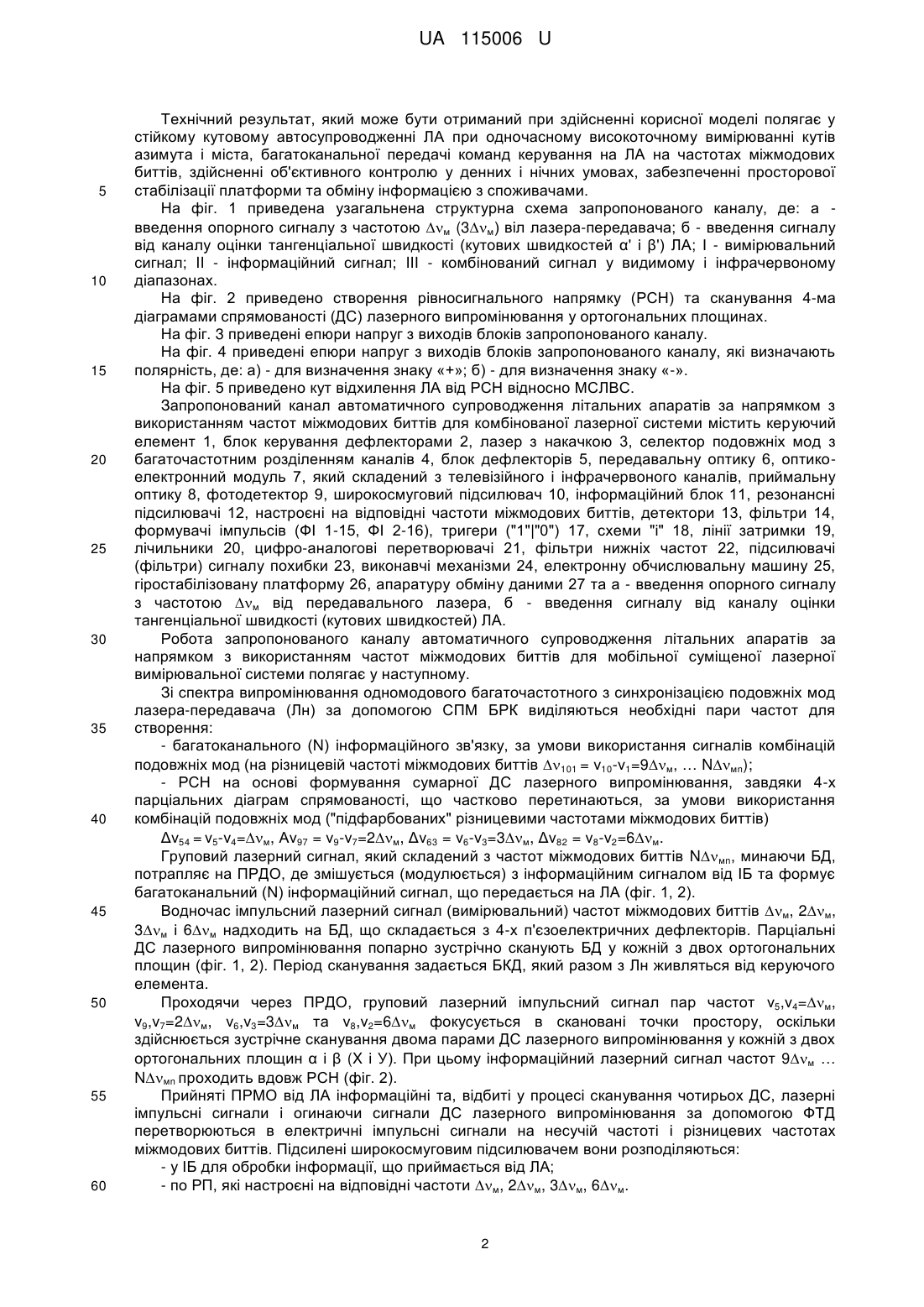

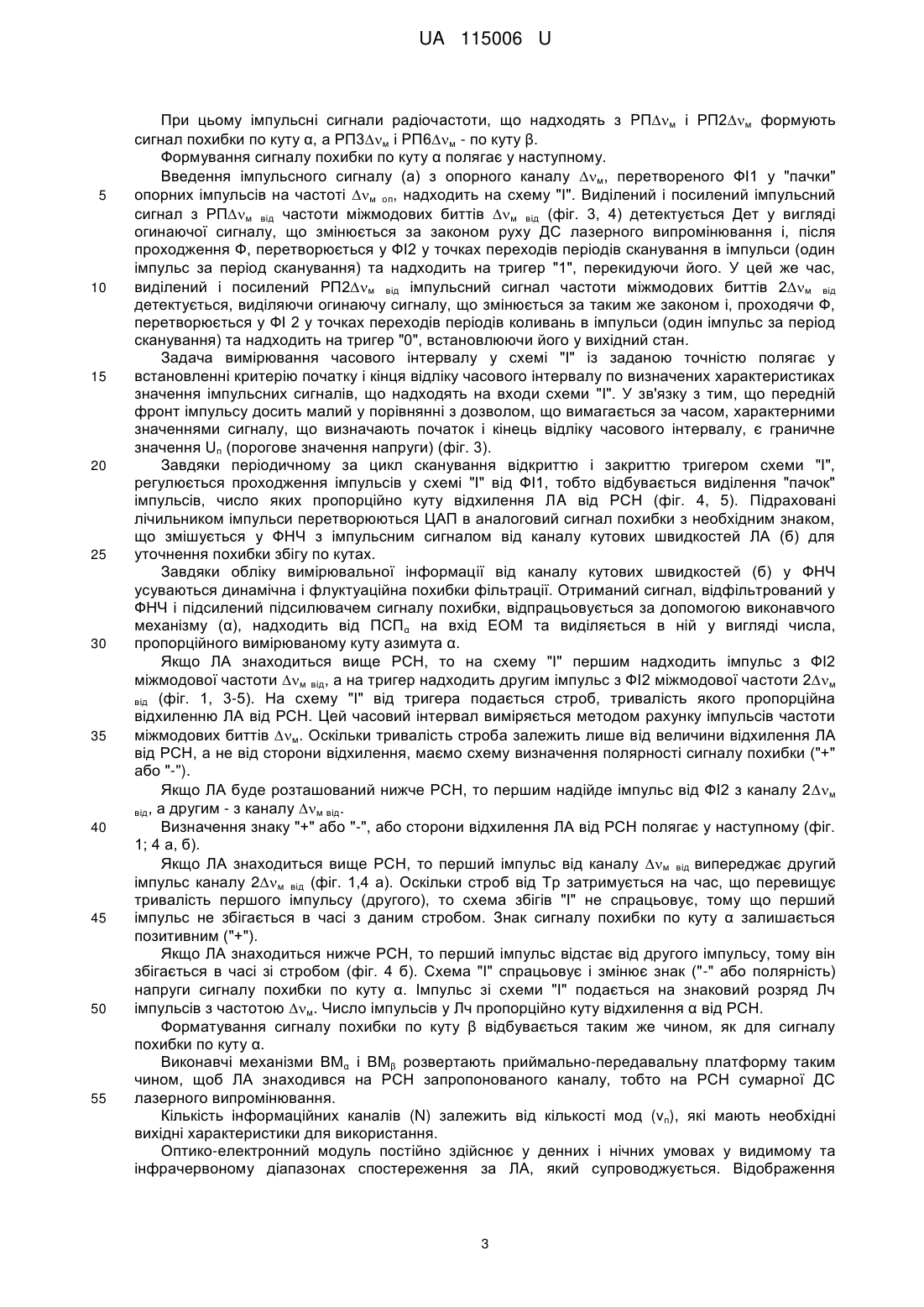

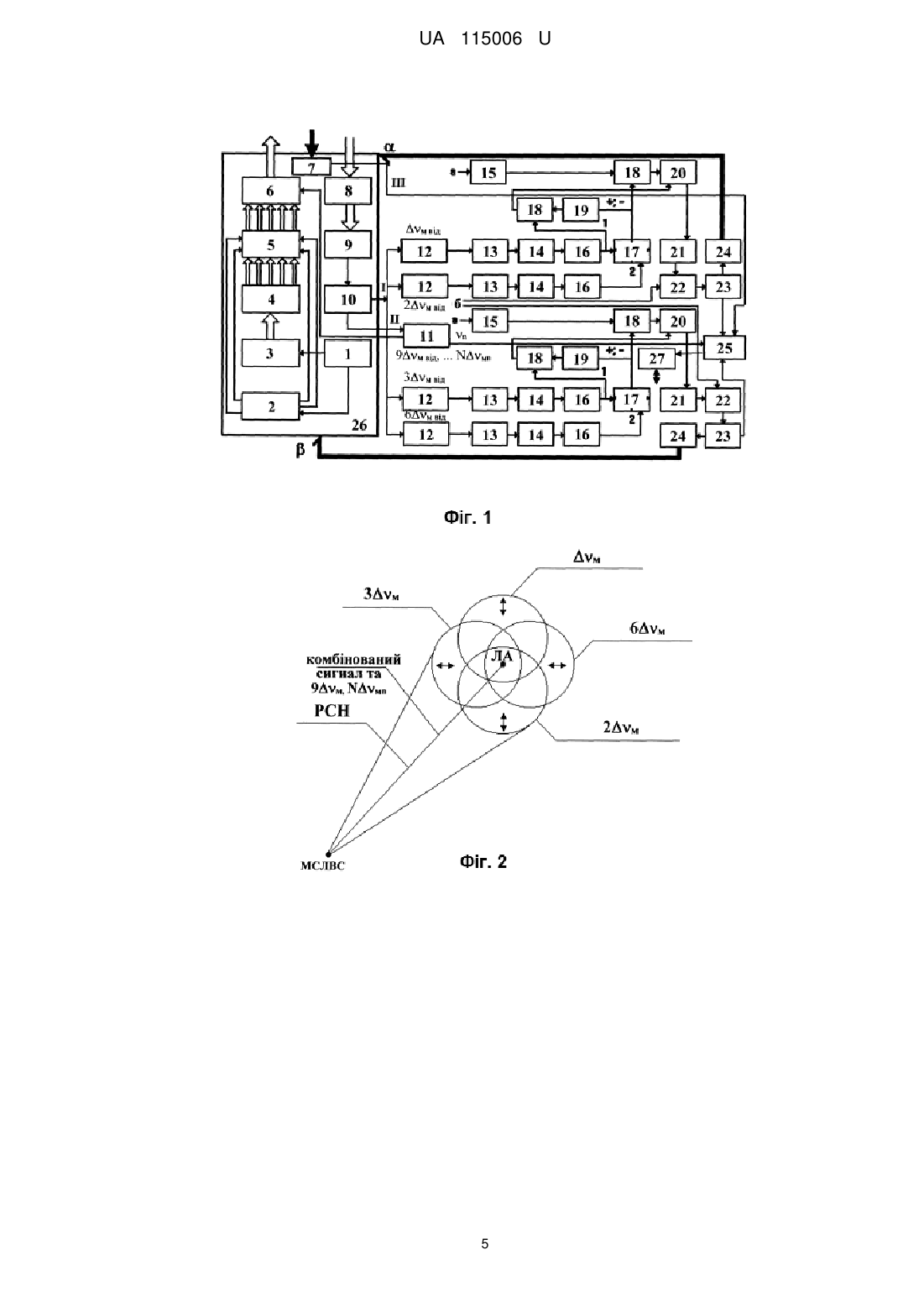

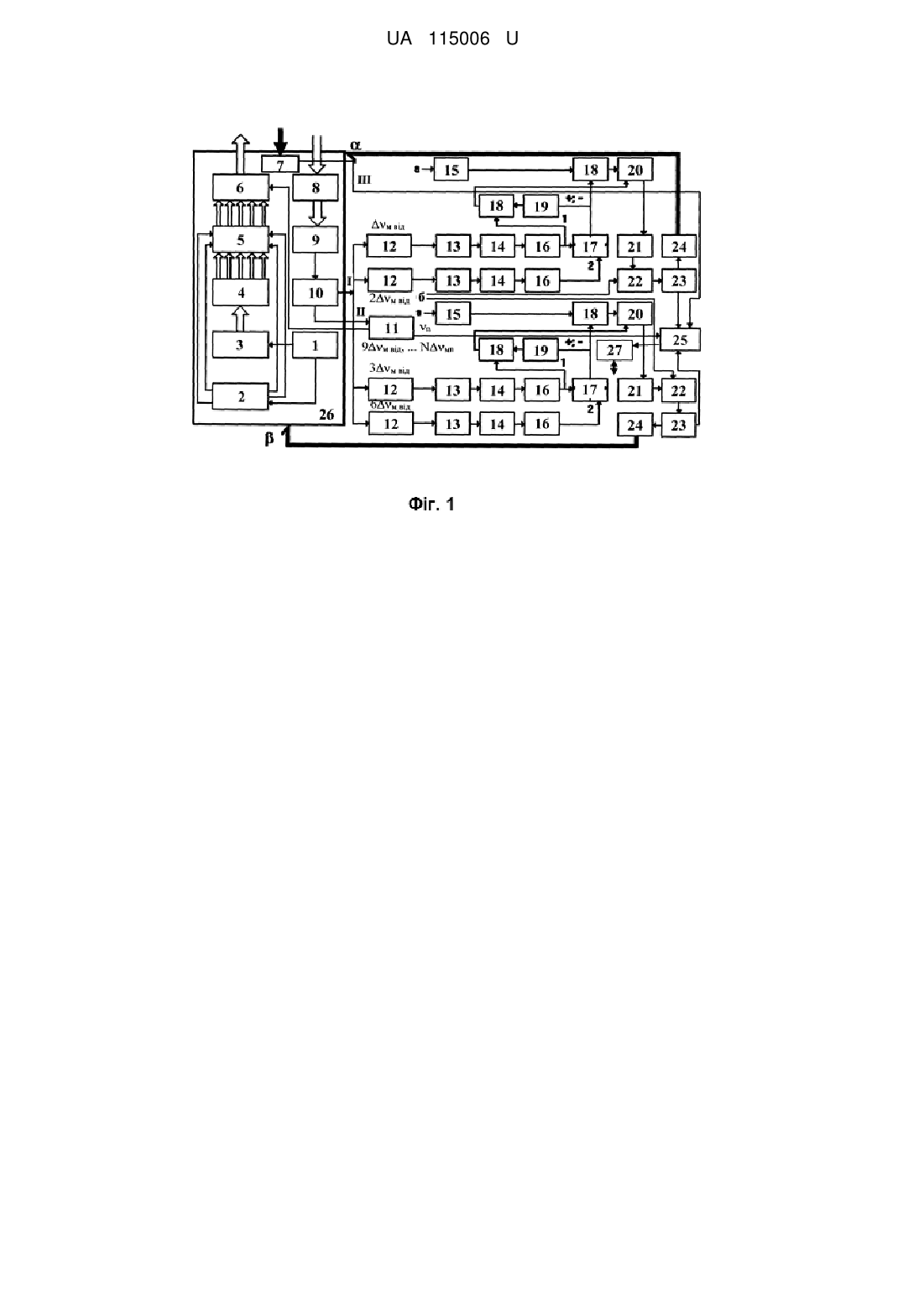

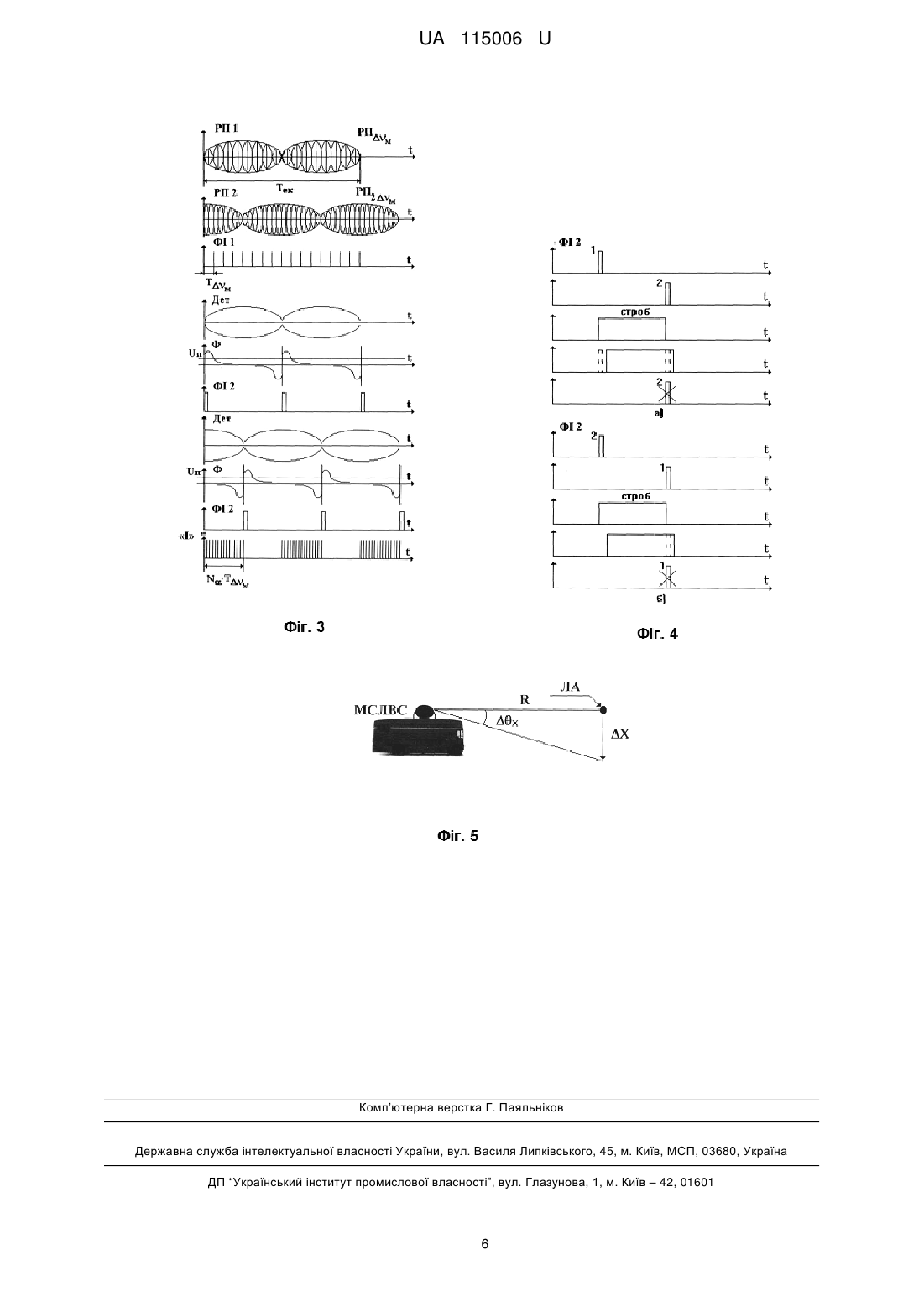

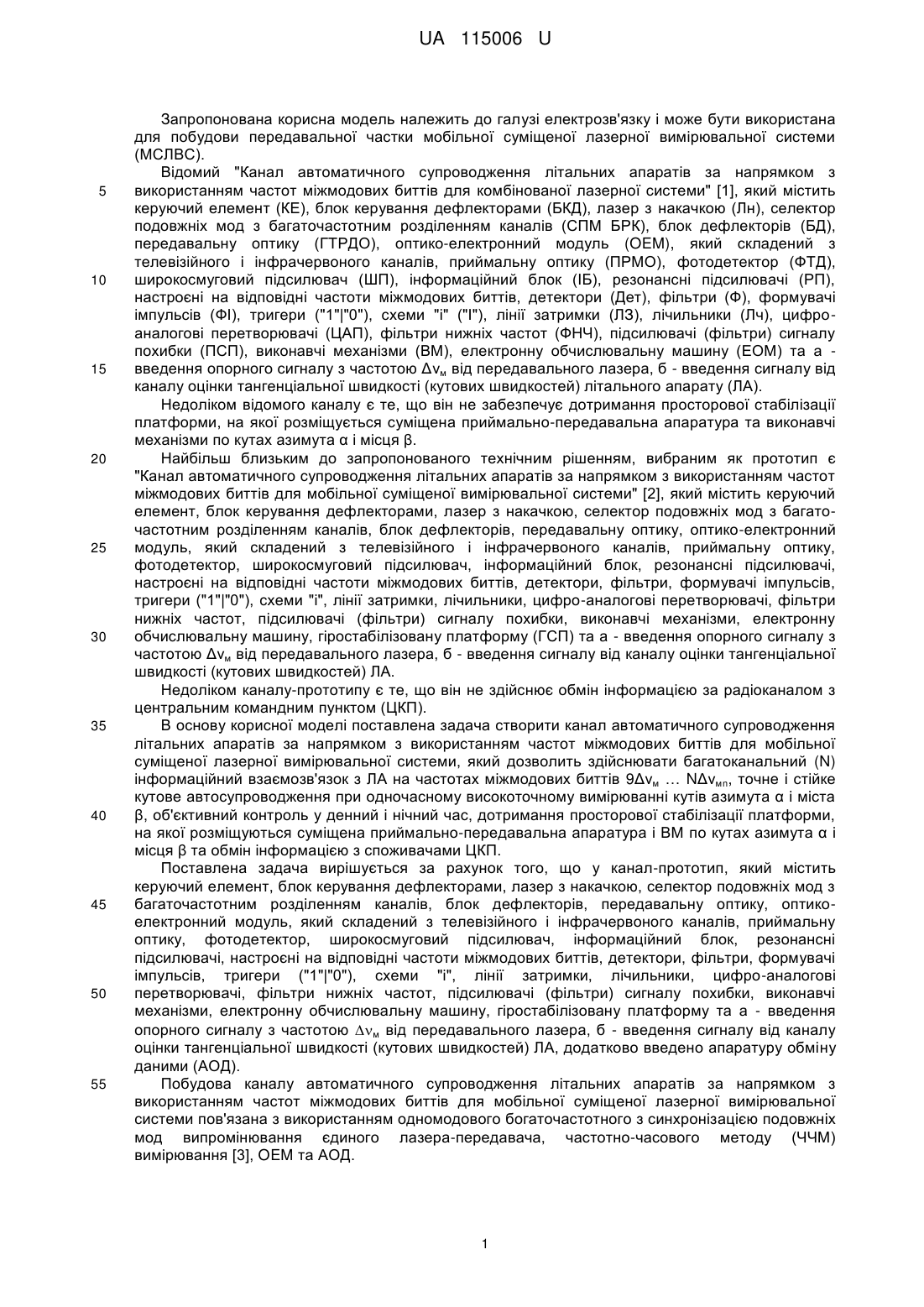

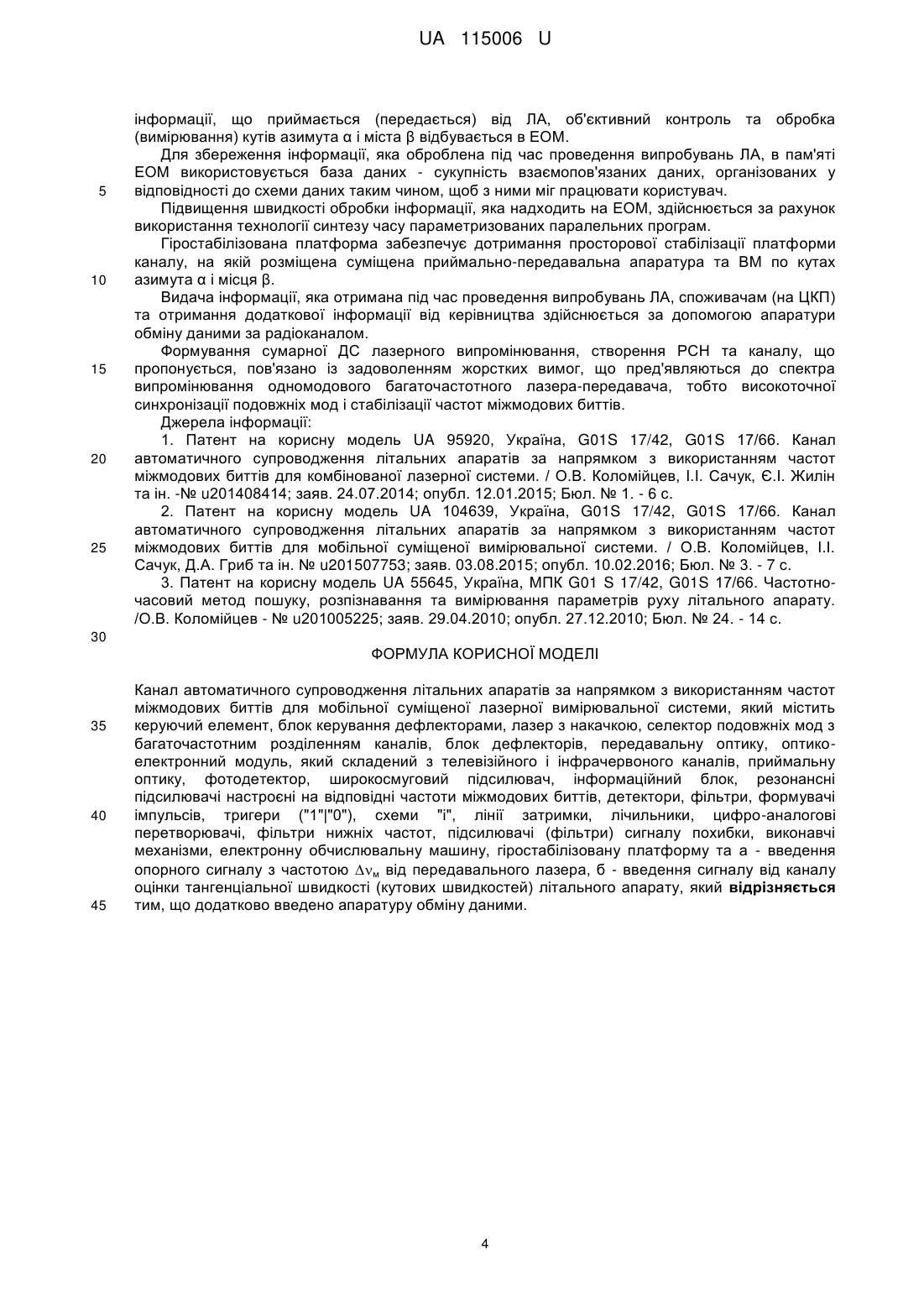

Реферат: Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, блок дефлекторів, передавальну оптику, оптикоелектронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери ("1"|"0"), схеми "і", лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконавчі механізми, електронну обчислювальну машину, гіростабілізовану платформу та а - введення опорного сигналу з частотою м від передавального лазера, б - введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей) літального апарату. Додатково введено апаратуру обміну даними. UA 115006 U (12) UA 115006 U UA 115006 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної суміщеної лазерної вимірювальної системи (МСЛВС). Відомий "Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів для комбінованої лазерної системи" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), блок дефлекторів (БД), передавальну оптику (ГТРДО), оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів, приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, детектори (Дет), фільтри (Ф), формувачі імпульсів (ФІ), тригери ("1"|"0"), схеми "і" ("І"), лінії затримки (ЛЗ), лічильники (Лч), цифроаналогові перетворювачі (ЦАП), фільтри нижніх частот (ФНЧ), підсилювачі (фільтри) сигналу похибки (ПСП), виконавчі механізми (ВМ), електронну обчислювальну машину (ЕОМ) та а введення опорного сигналу з частотою Δνм від передавального лазера, б - введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей) літального апарату (ЛА). Недоліком відомого каналу є те, що він не забезпечує дотримання просторової стабілізації платформи, на якої розміщується суміщена приймально-передавальна апаратура та виконавчі механізми по кутах азимута α і місця β. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип є "Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів для мобільної суміщеної вимірювальної системи" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери ("1"|"0"), схеми "і", лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконавчі механізми, електронну обчислювальну машину, гіростабілізовану платформу (ГСП) та а - введення опорного сигналу з частотою Δνм від передавального лазера, б - введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей) ЛА. Недоліком каналу-прототипу є те, що він не здійснює обмін інформацією за радіоканалом з центральним командним пунктом (ЦКП). В основу корисної моделі поставлена задача створити канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи, який дозволить здійснювати багатоканальний (N) інформаційний взаємозв'язок з ЛА на частотах міжмодових биттів 9Δνм … NΔνмn, точне і стійке кутове автосупроводження при одночасному високоточному вимірюванні кутів азимута α і міста β, об'єктивний контроль у денний і нічний час, дотримання просторової стабілізації платформи, на якої розміщуються суміщена приймально-передавальна апаратура і ВМ по кутах азимута α і місця β та обмін інформацією з споживачами ЦКП. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, блок дефлекторів, передавальну оптику, оптикоелектронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери ("1"|"0"), схеми "і", лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконавчі механізми, електронну обчислювальну машину, гіростабілізовану платформу та а - введення опорного сигналу з частотою м від передавального лазера, б - введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей) ЛА, додатково введено апаратуру обміну даними (АОД). Побудова каналу автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) вимірювання [3], OEM та АОД. 1 UA 115006 U 5 10 15 20 25 30 35 40 45 50 55 60 Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у стійкому кутовому автосупроводженні ЛА при одночасному високоточному вимірюванні кутів азимута і міста, багатоканальної передачі команд керування на ЛА на частотах міжмодових биттів, здійсненні об'єктивного контролю у денних і нічних умовах, забезпеченні просторової стабілізації платформи та обміну інформацією з споживачами. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: а введення опорного сигналу з частотою м (3м) віл лазера-передавача; б - введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей α' і β') ЛА; І - вимірювальний сигнал; II - інформаційний сигнал; III - комбінований сигнал у видимому і інфрачервоному діапазонах. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання у ортогональних площинах. На фіг. 3 приведені епюри напруг з виходів блоків запропонованого каналу. На фіг. 4 приведені епюри напруг з виходів блоків запропонованого каналу, які визначають полярність, де: а) - для визначення знаку «+»; б) - для визначення знаку «-». На фіг. 5 приведено кут відхилення ЛА від РСН відносно МСЛВС. Запропонований канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів для комбінованої лазерної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод з багаточастотним розділенням каналів 4, блок дефлекторів 5, передавальну оптику 6, оптикоелектронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, інформаційний блок 11, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, детектори 13, фільтри 14, формувачі імпульсів (ФІ 1-15, ФІ 2-16), тригери ("1"|"0") 17, схеми "і" 18, лінії затримки 19, лічильники 20, цифро-аналогові перетворювачі 21, фільтри нижніх частот 22, підсилювачі (фільтри) сигналу похибки 23, виконавчі механізми 24, електронну обчислювальну машину 25, гіростабілізовану платформу 26, апаратуру обміну даними 27 та а - введення опорного сигналу з частотою м від передавального лазера, б - введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей) ЛА. Робота запропонованого каналу автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи полягає у наступному. Зі спектра випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів 101 = ν10-ν1=9м, … Nмn); - РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-х парціальних діаграм спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) Δν54 = ν5-ν4=м, Aν97 = ν9-ν7=2м, Δν63 = ν6-ν3=3м, Δν82 = ν8-ν2=6м. Груповий лазерний сигнал, який складений з частот міжмодових биттів Nмn, минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБ та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (фіг. 1, 2). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів м, 2м, 3м і 6м надходить на БД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот ν5,ν4=м, ν9,ν7=2м, ν6,ν3=3м та ν8,ν2=6м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин α і β (X і У). При цьому інформаційний лазерний сигнал частот 9м … Nмn проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА інформаційні та, відбиті у процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання за допомогою ФТД перетворюються в електричні імпульсні сигнали на несучій частоті і різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем вони розподіляються: - у ІБ для обробки інформації, що приймається від ЛА; - по РП, які настроєні на відповідні частоти м, 2м, 3м, 6м. 2 UA 115006 U 5 10 15 20 25 30 35 40 45 50 55 При цьому імпульсні сигнали радіочастоти, що надходять з PПм і РП2м формують сигнал похибки по куту α, а РП3м і PП6м - по куту β. Формування сигналу похибки по куту α полягає у наступному. Введення імпульсного сигналу (а) з опорного каналу м, перетвореного ФІ1 у "пачки" опорних імпульсів на частоті м оп, надходить на схему "І". Виділений і посилений імпульсний сигнал з РПм від частоти міжмодових биттів м від (фіг. 3, 4) детектується Дет у вигляді огинаючої сигналу, що змінюється за законом руху ДС лазерного випромінювання і, після проходження Ф, перетворюється у ФІ2 у точках переходів періодів сканування в імпульси (один імпульс за період сканування) та надходить на тригер "1", перекидуючи його. У цей же час, виділений і посилений PП2м від імпульсний сигнал частоти міжмодових биттів 2м від детектується, виділяючи огинаючу сигналу, що змінюється за таким же законом і, проходячи Ф, перетворюється у ФІ 2 у точках переходів періодів коливань в імпульси (один імпульс за період сканування) та надходить на тригер "0", встановлюючи його у вихідний стан. Задача вимірювання часового інтервалу у схемі "І" із заданою точністю полягає у встановленні критерію початку і кінця відліку часового інтервалу по визначених характеристиках значення імпульсних сигналів, що надходять на входи схеми "І". У зв'язку з тим, що передній фронт імпульсу досить малий у порівнянні з дозволом, що вимагається за часом, характерними значеннями сигналу, що визначають початок і кінець відліку часового інтервалу, є граничне значення Un (порогове значення напруги) (фіг. 3). Завдяки періодичному за цикл сканування відкриттю і закриттю тригером схеми "І", регулюється проходження імпульсів у схемі "І" від ФІ1, тобто відбувається виділення "пачок" імпульсів, число яких пропорційно куту відхилення ЛA від РСН (фіг. 4, 5). Підраховані лічильником імпульси перетворюються ЦАП в аналоговий сигнал похибки з необхідним знаком, що змішується у ФНЧ з імпульсним сигналом від каналу кутових швидкостей ЛА (б) для уточнення похибки збігу по кутах. Завдяки обліку вимірювальної інформації від каналу кутових швидкостей (б) у ФНЧ усуваються динамічна і флуктуаційна похибки фільтрації. Отриманий сигнал, відфільтрований у ФНЧ і підсилений підсилювачем сигналу похибки, відпрацьовується за допомогою виконавчого механізму (α), надходить від ПСПα на вхід ЕОМ та виділяється в ній у вигляді числа, пропорційного вимірюваному куту азимута α. Якщо ЛА знаходиться вище РСН, то на схему "І" першим надходить імпульс з ФІ2 міжмодової частоти м від, а на тригер надходить другим імпульс з ФІ2 міжмодової частоти 2м від (фіг. 1, 3-5). На схему "І" від тригера подається строб, тривалість якого пропорційна відхиленню ЛА від РСН. Цей часовий інтервал виміряється методом рахунку імпульсів частоти міжмодових биттів м. Оскільки тривалість строба залежить лише від величини відхилення ЛА від РСН, а не від сторони відхилення, маємо схему визначення полярності сигналу похибки ("+" або "-"). Якщо ЛА буде розташований нижче РСН, то першим надійде імпульс від ФІ2 з каналу 2м від, а другим - з каналу м від. Визначення знаку "+" або "-", або сторони відхилення ЛА від РСН полягає у наступному (фіг. 1; 4 а, б). Якщо ЛА знаходиться вище РСН, то перший імпульс від каналу м від випереджає другий імпульс каналу 2м від (фіг. 1,4 а). Оскільки строб від Тр затримується на час, що перевищує тривалість першого імпульсу (другого), то схема збігів "І" не спрацьовує, тому що перший імпульс не збігається в часі з даним стробом. Знак сигналу похибки по куту α залишається позитивним ("+"). Якщо ЛА знаходиться нижче РСН, то перший імпульс відстає від другого імпульсу, тому він збігається в часі зі стробом (фіг. 4 б). Схема "І" спрацьовує і змінює знак ("-" або полярність) напруги сигналу похибки по куту α. Імпульс зі схеми "І" подається на знаковий розряд Лч імпульсів з частотою м. Число імпульсів у Лч пропорційно куту відхилення α від РСН. Форматування сигналу похибки по куту β відбувається таким же чином, як для сигналу похибки по куту α. Виконавчі механізми ВМα і ВМβ розвертають приймально-передавальну платформу таким чином, щоб ЛА знаходився на РСН запропонованого каналу, тобто на РСН сумарної ДС лазерного випромінювання. Кількість інформаційних каналів (N) залежить від кількості мод (νn), які мають необхідні вихідні характеристики для використання. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення 3 UA 115006 U 5 10 15 20 25 інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутів азимута α і міста β відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ, здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Гіростабілізована платформа забезпечує дотримання просторової стабілізації платформи каналу, на якій розміщена суміщена приймально-передавальна апаратура та ВМ по кутах азимута α і місця β. Видача інформації, яка отримана під час проведення випробувань ЛА, споживачам (на ЦКП) та отримання додаткової інформації від керівництва здійснюється за допомогою апаратури обміну даними за радіоканалом. Формування сумарної ДС лазерного випромінювання, створення РСН та каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектра випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель UA 95920, Україна, G01S 17/42, G01S 17/66. Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів для комбінованої лазерної системи. / О.В. Коломійцев, І.І. Сачук, Є.І. Жилін та ін. -№ u201408414; заяв. 24.07.2014; опубл. 12.01.2015; Бюл. № 1. - 6 с. 2. Патент на корисну модель UA 104639, Україна, G01S 17/42, G01S 17/66. Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів для мобільної суміщеної вимірювальної системи. / О.В. Коломійцев, І.І. Сачук, Д.А. Гриб та ін. № u201507753; заяв. 03.08.2015; опубл. 10.02.2016; Бюл. № 3. - 7 с. 3. Патент на корисну модель UA 55645, Україна, МПК G01 S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, блок дефлекторів, передавальну оптику, оптикоелектронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери ("1"|"0"), схеми "і", лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконавчі механізми, електронну обчислювальну машину, гіростабілізовану платформу та а - введення опорного сигналу з частотою м від передавального лазера, б - введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей) літального апарату, який відрізняється тим, що додатково введено апаратуру обміну даними. 4 UA 115006 U 5 UA 115006 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
