Формула / Реферат

Спосіб катетеризації епідурального простору для анестезії, що включає місцеву анестезію місця катетеризації, проведення епідуральної голки зі шприцом з стерильним розчином в епідуральний простір, від'єднання шприца, проведення через канал голки еластичного катетера та введення дистального кінця останнього в епідуральний простір на 3-5 см, виведення епідуральної голки з збереженням положення введеного катетера та його фіксацію, який відрізняється тим, що катетер вставляють дистальним кінцем вивідним отвором в провідний пристрій через механізм з'єднання муфти та проводять каналом катетер до вивідного отвору провідника, виводять муфту катетера із муфти провідника, виводять проксимальну частину катетера з провідника через розширену щілину та налаштовують звуження з виступом фрагмента тонкостінної трубки катетера, виступ звуження тонкостінної трубки катетера налаштовують до щілини, трохи піднявши проксимальний кінець звуження відносно дна каналу на 30 градусів, та вводять в щілину провідного пристрою.

Текст

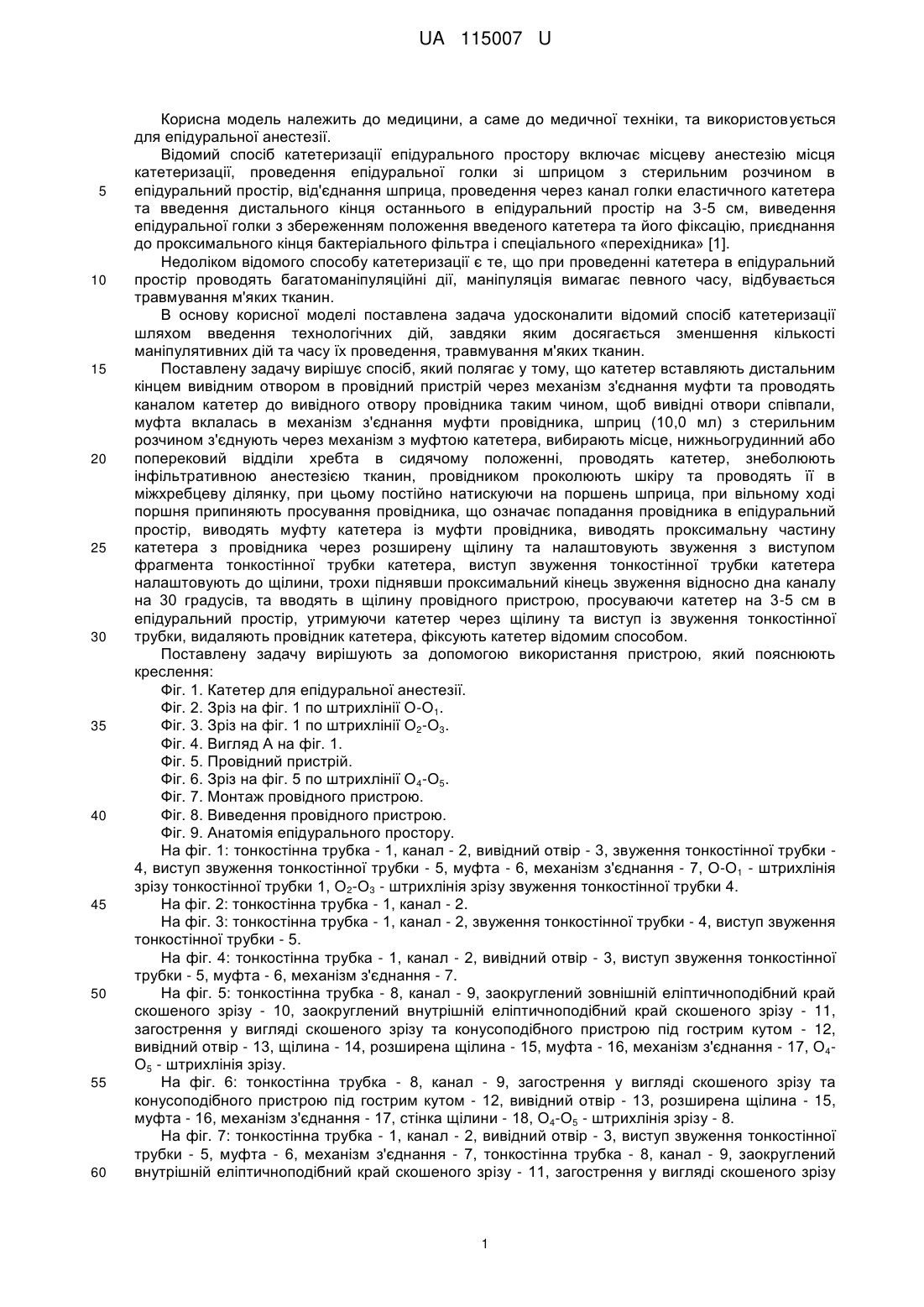

Реферат: Спосіб катетеризації епідурального простору для анестезії включає місцеву анестезію місця катетеризації, проведення епідуральної голки зі шприцом з стерильним розчином в епідуральний простір, від'єднання шприца, проведення через канал голки еластичного катетера та введення дистального кінця останнього в епідуральний простір на 3-5 см, виведення епідуральної голки з збереженням положення введеного катетера та його фіксацію. При цьому катетер вставляють дистальним кінцем вивідним отвором в провідний пристрій через механізм з'єднання муфти та проводять каналом катетер до вивідного отвору провідника. Виводять муфту катетера із муфти провідника, виводять проксимальну частину катетера з провідника через розширену щілину та налаштовують звуження з виступом фрагмента тонкостінної трубки катетера, виступ звуження тонкостінної трубки катетера налаштовують до щілини, трохи піднявши проксимальний кінець звуження відносно дна каналу на 30 градусів, та вводять в щілину провідного пристрою. UA 115007 U (12) UA 115007 U UA 115007 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для епідуральної анестезії. Відомий спосіб катетеризації епідурального простору включає місцеву анестезію місця катетеризації, проведення епідуральної голки зі шприцом з стерильним розчином в епідуральний простір, від'єднання шприца, проведення через канал голки еластичного катетера та введення дистального кінця останнього в епідуральний простір на 3-5 см, виведення епідуральної голки з збереженням положення введеного катетера та його фіксацію, приєднання до проксимального кінця бактеріального фільтра і спеціального «перехідника» [1]. Недоліком відомого способу катетеризації є те, що при проведенні катетера в епідуральний простір проводять багатоманіпуляційні дії, маніпуляція вимагає певного часу, відбувається травмування м'яких тканин. В основу корисної моделі поставлена задача удосконалити відомий спосіб катетеризації шляхом введення технологічних дій, завдяки яким досягається зменшення кількості маніпулятивних дій та часу їх проведення, травмування м'яких тканин. Поставлену задачу вирішує спосіб, який полягає у тому, що катетер вставляють дистальним кінцем вивідним отвором в провідний пристрій через механізм з'єднання муфти та проводять каналом катетер до вивідного отвору провідника таким чином, щоб вивідні отвори співпали, муфта вклалась в механізм з'єднання муфти провідника, шприц (10,0 мл) з стерильним розчином з'єднують через механізм з муфтою катетера, вибирають місце, нижньогрудинний або поперековий відділи хребта в сидячому положенні, проводять катетер, знеболюють інфільтративною анестезією тканин, провідником проколюють шкіру та проводять її в міжхребцеву ділянку, при цьому постійно натискуючи на поршень шприца, при вільному ході поршня припиняють просування провідника, що означає попадання провідника в епідуральний простір, виводять муфту катетера із муфти провідника, виводять проксимальну частину катетера з провідника через розширену щілину та налаштовують звуження з виступом фрагмента тонкостінної трубки катетера, виступ звуження тонкостінної трубки катетера налаштовують до щілини, трохи піднявши проксимальний кінець звуження відносно дна каналу на 30 градусів, та вводять в щілину провідного пристрою, просуваючи катетер на 3-5 см в епідуральний простір, утримуючи катетер через щілину та виступ із звуження тонкостінної трубки, видаляють провідник катетера, фіксують катетер відомим способом. Поставлену задачу вирішують за допомогою використання пристрою, який пояснюють креслення: Фіг. 1. Катетер для епідуральної анестезії. Фіг. 2. Зріз на фіг. 1 по штрихлінії О-О1. Фіг. 3. Зріз на фіг. 1 по штрихлінії О2-О3. Фіг. 4. Вигляд А на фіг. 1. Фіг. 5. Провідний пристрій. Фіг. 6. Зріз на фіг. 5 по штрихлінії О4-О5. Фіг. 7. Монтаж провідного пристрою. Фіг. 8. Виведення провідного пристрою. Фіг. 9. Анатомія епідурального простору. На фіг. 1: тонкостінна трубка - 1, канал - 2, вивідний отвір - 3, звуження тонкостінної трубки 4, виступ звуження тонкостінної трубки - 5, муфта - 6, механізм з'єднання - 7, О-О1 - штрихлінія зрізу тонкостінної трубки 1, О2-О3 - штрихлінія зрізу звуження тонкостінної трубки 4. На фіг. 2: тонкостінна трубка - 1, канал - 2. На фіг. 3: тонкостінна трубка - 1, канал - 2, звуження тонкостінної трубки - 4, виступ звуження тонкостінної трубки - 5. На фіг. 4: тонкостінна трубка - 1, канал - 2, вивідний отвір - 3, виступ звуження тонкостінної трубки - 5, муфта - 6, механізм з'єднання - 7. На фіг. 5: тонкостінна трубка - 8, канал - 9, заокруглений зовнішній еліптичноподібний край скошеного зрізу - 10, заокруглений внутрішній еліптичноподібний край скошеного зрізу - 11, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом - 12, вивідний отвір - 13, щілина - 14, розширена щілина - 15, муфта - 16, механізм з'єднання - 17, О4О5 - штрихлінія зрізу. На фіг. 6: тонкостінна трубка - 8, канал - 9, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом - 12, вивідний отвір - 13, розширена щілина - 15, муфта - 16, механізм з'єднання - 17, стінка щілини - 18, О4-О5 - штрихлінія зрізу - 8. На фіг. 7: тонкостінна трубка - 1, канал - 2, вивідний отвір - 3, виступ звуження тонкостінної трубки - 5, муфта - 6, механізм з'єднання - 7, тонкостінна трубка - 8, канал - 9, заокруглений внутрішній еліптичноподібний край скошеного зрізу - 11, загострення у вигляді скошеного зрізу 1 UA 115007 U 5 10 15 20 25 30 та конусоподібного пристрою підгострим кутом - 12, вивідний отвір - 13, щілина - 14, розширена щілина - 15, муфта - 16. На фіг. 8: тонкостінна трубка - 1, канал - 2, вивідний отвір - 3, виступ звуження тонкостінної трубки - 5, муфта - 6, механізм з'єднання - 7, тонкостінна трубка - 8, канал - 9, заокруглений внутрішній еліптичноподібний край скошеного зрізу - 11, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом - 12, вивідний отвір - 13, щілина - 14, розширена щілина - 15, муфта - 16, механізм з'єднання - 17. На фіг. 9: епідуральний простір - 19, спінальний (субарахноїдальний) пристрій - 20, спинний мозок - 21. Спосіб для епідуральної анестезії виконується наступним чином: катетер вставляють (фіг. 1) дистальним кінцем вивідним отвором 3 в провідний пристрій (фіг. 5) через механізм з'єднання 17 муфти 16 та проводять каналом 9 катетер до вивідного отвору 13 таким чином, щоб вивідний отвір 3 (фіг. 1) співпав з вивідним отвором 13 (фіг. 5), муфта 6 (фіг. 1) вклалась в механізм з'єднання 17 муфти 16 (фіг. 5), 10,0 мл шприц з стерильним розчином з'єднують через механізм 7 (фіг. 1) з муфтою катетера 6, вибирають місце, нижньогрудний або поперековий відділи хребта в сидячому положенні, проводять катетера, знеболюють інфільтративною анестезією тканин, провідником проколюють шкіру та проводять її в міжхребцеву ділянку, при цьому постійно натискуючи на поршень шприца, при вільному ході поршня припиняють просування провідника, що означає попадання провідника в епідуральний простір, виводять муфту катетера 6 (фіг. 8) із муфти провідника 16, виводять проксимальну частину катетера з провідника через розширену щілину 15 та налаштовують звуження з виступом фрагмента тонкостінної трубки 5 катетера, виступ звуження тонкостінної трубки 5 катетера налаштовують до щілини 14, трохи піднявши проксимальний кінець звуження відносно дна каналу на 30 градусів, та вводять в щілину провідного пристрою, просуваючи катетер на 3-5 см в епідуральний простір, утримуючи катетер, через щілину 14 та виступ із звуження тонкостінної трубки 5 видаляють провідник катетера, фіксують катетер відомим способом, обережно від'єднують шприц, приєднують бактеріальний фільтр і спеціальний «перехідник» та проводять лікувальні дії. Використання пропонованого катетера для введення лікувальних засобів в епідуральний простір знижує травмування, зменшує кількість маніпулятивних дій, зменшує час їх проведення. Джерело інформації: 1. http://onarkoze.ru/foto-anestezii/foto-spinalnoj-anestezii.html ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Спосіб катетеризації епідурального простору для анестезії, що включає місцеву анестезію місця катетеризації, проведення епідуральної голки зі шприцом з стерильним розчином в епідуральний простір, від'єднання шприца, проведення через канал голки еластичного катетера та введення дистального кінця останнього в епідуральний простір на 3-5 см, виведення епідуральної голки з збереженням положення введеного катетера та його фіксацію, який відрізняється тим, що катетер вставляють дистальним кінцем вивідним отвором в провідний пристрій через механізм з'єднання муфти та проводять каналом катетер до вивідного отвору провідника, виводять муфту катетера із муфти провідника, виводять проксимальну частину катетера з провідника через розширену щілину та налаштовують звуження з виступом фрагмента тонкостінної трубки катетера, виступ звуження тонкостінної трубки катетера налаштовують до щілини, трохи піднявши проксимальний кінець звуження відносно дна каналу на 30 градусів, та вводять в щілину провідного пристрою. 2 UA 115007 U Вигляд А фіг.1 3 UA 115007 U 4 UA 115007 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5

Дивитися

Додаткова інформація

МПК / Мітки

МПК: A61M 25/00, A61M 31/00, A61M 19/00

Мітки: анестезії, катетеризації, епідурального, спосіб, простору
