Шафа для зберігання поштових відправлень

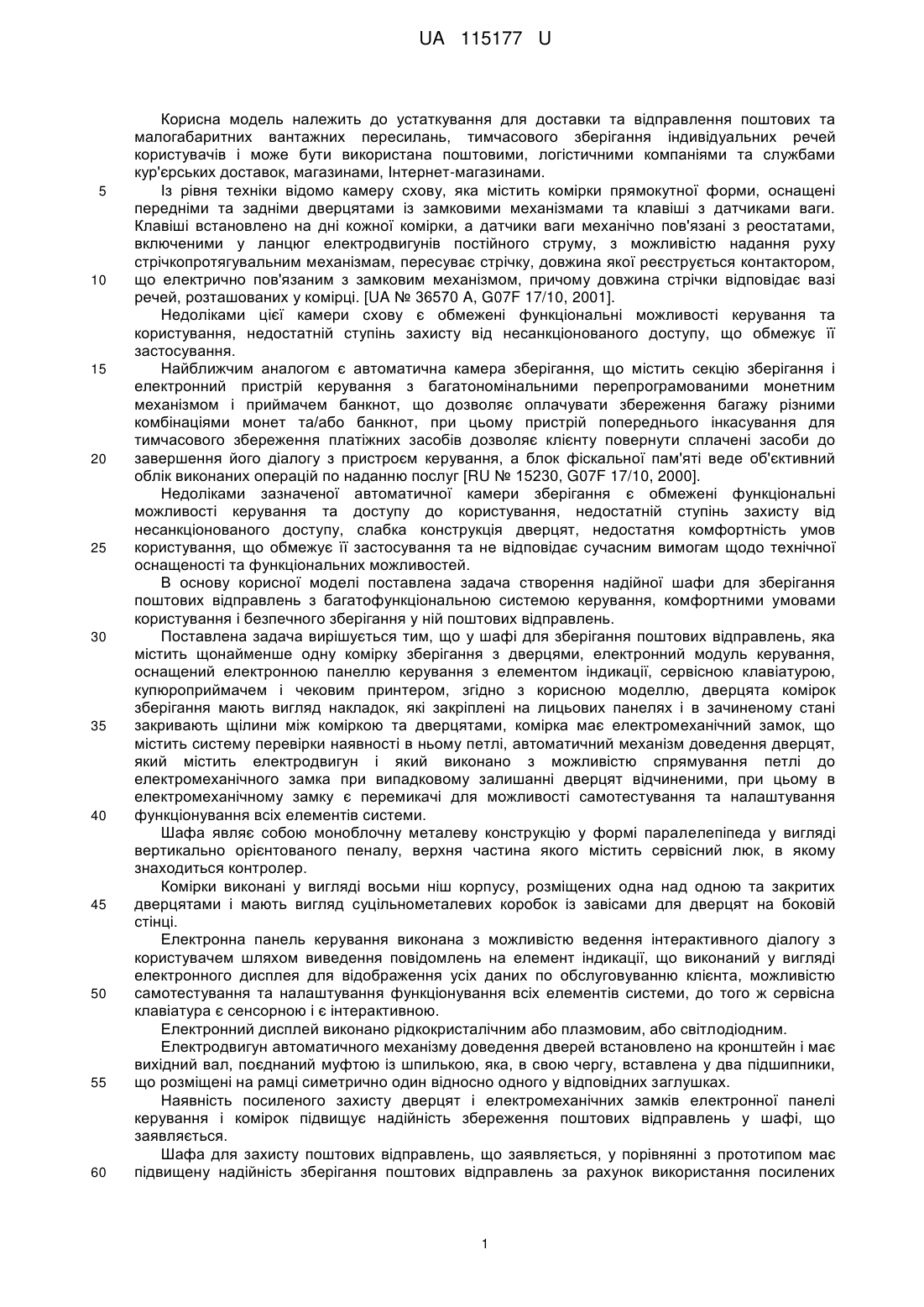

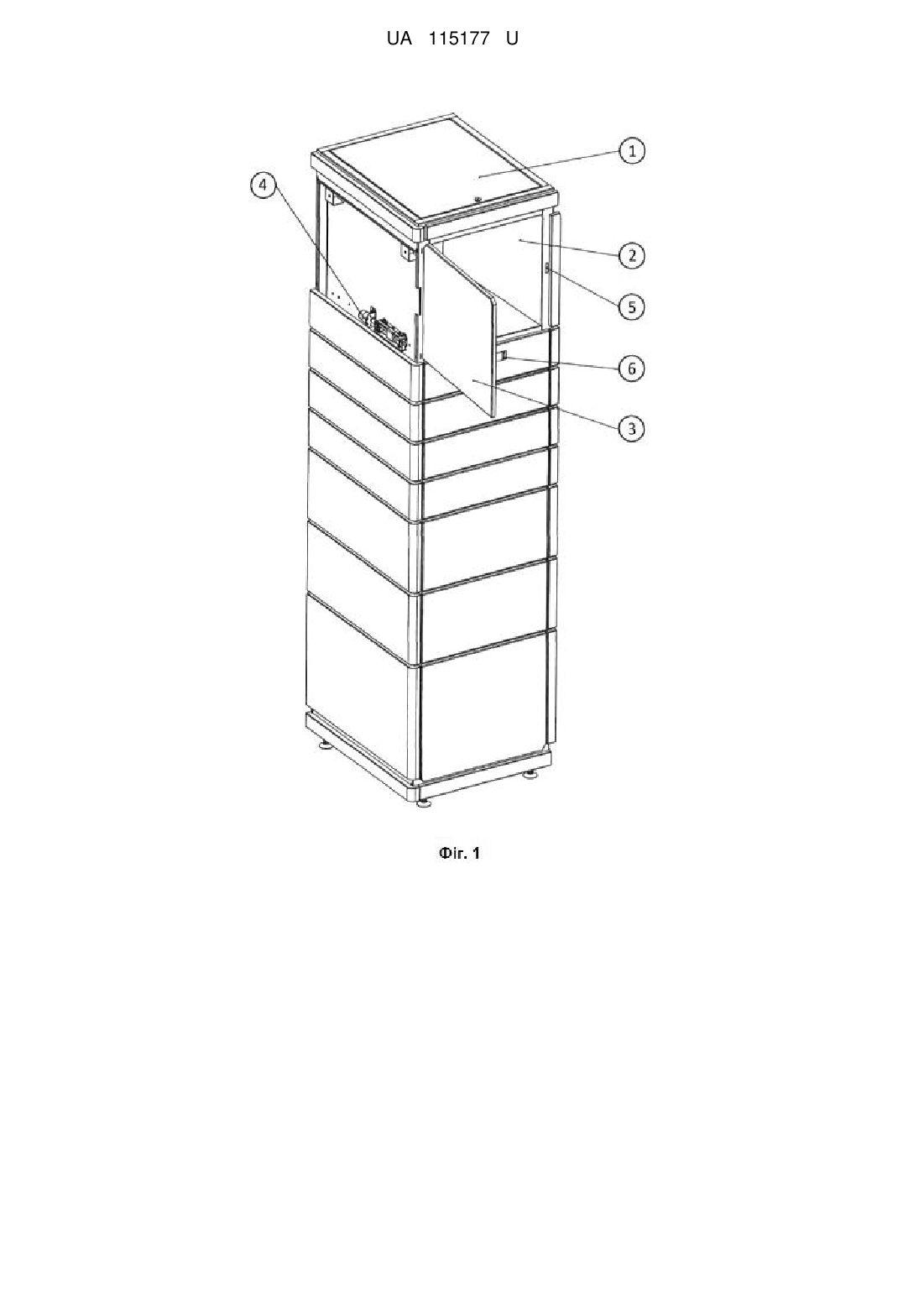

Реферат: Шафа для зберігання поштових відправлень містить щонайменше одну комірку зберігання з дверцятами, електронний модуль керування, оснащений електронною панеллю керування з елементом індикації, сервісною клавіатурою, купюроприймачем і чековим принтером. Дверцята комірок зберігання мають вигляд накладок, які закріплені на лицьових панелях і в зачиненому стані закривають щілини між коміркою та дверцятами, комірка має електромеханічний замок, що містить систему перевірки наявності в ньому петлі, автоматичний механізм доведення дверей, який містить електродвигун і який виконано з можливістю спрямування петлі до електромеханічного замка при випадковому залишанні дверцят відчиненими, при цьому в електромеханічному замку є перемикачі для можливості самотестування та налаштування функціонування всіх елементів системи. UA 115177 U (54) ШАФА ДЛЯ ЗБЕРІГАННЯ ПОШТОВИХ ВІДПРАВЛЕНЬ UA 115177 U UA 115177 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до устаткування для доставки та відправлення поштових та малогабаритних вантажних пересилань, тимчасового зберігання індивідуальних речей користувачів і може бути використана поштовими, логістичними компаніями та службами кур'єрських доставок, магазинами, Інтернет-магазинами. Із рівня техніки відомо камеру схову, яка містить комірки прямокутної форми, оснащені передніми та задніми дверцятами із замковими механізмами та клавіші з датчиками ваги. Клавіші встановлено на дні кожної комірки, а датчики ваги механічно пов'язані з реостатами, включеними у ланцюг електродвигунів постійного струму, з можливістю надання руху стрічкопротягувальним механізмам, пересуває стрічку, довжина якої реєструється контактором, що електрично пов'язаним з замковим механізмом, причому довжина стрічки відповідає вазі речей, розташованих у комірці. [UA № 36570 A, G07F 17/10, 2001]. Недоліками цієї камери схову є обмежені функціональні можливості керування та користування, недостатній ступінь захисту від несанкціонованого доступу, що обмежує її застосування. Найближчим аналогом є автоматична камера зберігання, що містить секцію зберігання і електронний пристрій керування з багатономінальними перепрограмованими монетним механізмом і приймачем банкнот, що дозволяє оплачувати збереження багажу різними комбінаціями монет та/або банкнот, при цьому пристрій попереднього інкасування для тимчасового збереження платіжних засобів дозволяє клієнту повернути сплачені засоби до завершення його діалогу з пристроєм керування, а блок фіскальної пам'яті веде об'єктивний облік виконаних операцій по наданню послуг [RU № 15230, G07F 17/10, 2000]. Недоліками зазначеної автоматичної камери зберігання є обмежені функціональні можливості керування та доступу до користування, недостатній ступінь захисту від несанкціонованого доступу, слабка конструкція дверцят, недостатня комфортність умов користування, що обмежує її застосування та не відповідає сучасним вимогам щодо технічної оснащеності та функціональних можливостей. В основу корисної моделі поставлена задача створення надійної шафи для зберігання поштових відправлень з багатофункціональною системою керування, комфортними умовами користування і безпечного зберігання у ній поштових відправлень. Поставлена задача вирішується тим, що у шафі для зберігання поштових відправлень, яка містить щонайменше одну комірку зберігання з дверцями, електронний модуль керування, оснащений електронною панеллю керування з елементом індикації, сервісною клавіатурою, купюроприймачем і чековим принтером, згідно з корисною моделлю, дверцята комірок зберігання мають вигляд накладок, які закріплені на лицьових панелях і в зачиненому стані закривають щілини між коміркою та дверцятами, комірка має електромеханічний замок, що містить систему перевірки наявності в ньому петлі, автоматичний механізм доведення дверцят, який містить електродвигун і який виконано з можливістю спрямування петлі до електромеханічного замка при випадковому залишанні дверцят відчиненими, при цьому в електромеханічному замку є перемикачі для можливості самотестування та налаштування функціонування всіх елементів системи. Шафа являє собою моноблочну металеву конструкцію у формі паралелепіпеда у вигляді вертикально орієнтованого пеналу, верхня частина якого містить сервісний люк, в якому знаходиться контролер. Комірки виконані у вигляді восьми ніш корпусу, розміщених одна над одною та закритих дверцятами і мають вигляд суцільнометалевих коробок із завісами для дверцят на боковій стінці. Електронна панель керування виконана з можливістю ведення інтерактивного діалогу з користувачем шляхом виведення повідомлень на елемент індикації, що виконаний у вигляді електронного дисплея для відображення усіх даних по обслуговуванню клієнта, можливістю самотестування та налаштування функціонування всіх елементів системи, до того ж сервісна клавіатура є сенсорною і є інтерактивною. Електронний дисплей виконано рідкокристалічним або плазмовим, або світлодіодним. Електродвигун автоматичного механізму доведення дверей встановлено на кронштейн і має вихідний вал, поєднаний муфтою із шпилькою, яка, в свою чергу, вставлена у два підшипники, що розміщені на рамці симетрично один відносно одного у відповідних заглушках. Наявність посиленого захисту дверцят і електромеханічних замків електронної панелі керування і комірок підвищує надійність збереження поштових відправлень у шафі, що заявляється. Шафа для захисту поштових відправлень, що заявляється, у порівнянні з прототипом має підвищену надійність зберігання поштових відправлень за рахунок використання посилених 1 UA 115177 U 5 10 15 20 25 30 35 40 45 50 55 дверцят комірок, електромеханічного замка та механізму доведення дверей до автоматичного закриття. Шафа проста у виготовленні за рахунок того, що вона складається з відомих блоків. Наявність в електромеханічному замку перемикачів створює можливість самотестування та налаштування функціонування всіх елементів системи. Виконання електронної панелі керування з можливістю ведення інтерактивного діалогу з користувачем шляхом виведення повідомлень на елемент індикації, що виконаний у вигляді електронного дисплея для відображення усіх даних по обслуговуванню клієнта, створює можливість самотестування та налаштування функціонування всіх елементів системи. Виконання комірок у вигляді накладок, які закріплені на лицьових панелях і які в зачиненому стані комірок закривають щілини між коміркою та дверцятами, запобігає попадання вологи та пилу усередину. У цілому, використання корисної моделі, що заявляється, дозволяє розташування шафи у зручних місцях перебування людей, таких як житлові масиви, готелі, універсальні магазини, розважальні та спортивні комплекси та салони, залізничні вокзали, автостанції тощо, забезпечує надійне зберігання поштових відправлень, суттєво зменшує можливість несанкціонованого доступу. Суть корисної моделі пояснюється кресленням, де: На Фіг. 1 - зображено загальний вигляд шафи; на Фіг. 2 - варіант виконання електронного модуля керування; на Фіг. 3 - механізм доведення дверець; на Фіг. 4 - вигляд механізму доведення дверець із внутрішнього боку. Шафа для зберігання поштових відправлень являє собою моноблочну металеву конструкцію у формі паралелепіпеда у вигляді вертикально орієнтованого пеналу (Фіг. 1). Верхня частина містить сервісний люк 1, в якому знаходиться контролер (не показано). Шафа має комірки 2 у вигляді ніш корпусу, розташованих одна над одною та закритими дверцями 3. Комірки 2 мають вигляд суцільнометалевих коробок із завісами для дверець 3 на боковій стінці, а також з механізмом 4 доведення дверей і запірним 5 механізмом на протилежній стінці, який виконаний у формі електромеханічного замка (на кресленні показаний лише отвір для просування запірного засобу). Дверці 3 містять петлю 6, яка є запірним засобом. Дверці 3 мають вигляд накладок, закріплених на лицьових панелях, які в зачиненому стані комірки 2 закривають щілини між коміркою 2 та дверцями 3. Основними елементами варіанта виконання електронного модуля керування (Фіг. 2) є електронний рідкокристалічний, плазмовий, або світлодіодний дисплей 7, чековий термопринтер 8 та купюроприймач 9. Механізм 4 доведення дверей (МДД) (Фіг. 3) містить електродвигун 10, який встановлений на кронштейні 11, який кріпиться до стінки комірки із зовнішнього боку та накривається декоративною панеллю, і має вихідний вал, поєднаний муфтою 12 із шпилькою 13 (по периметру якої виконана різьба), яка, в свою чергу, вставлена у два підшипники 14, які розміщені на рамці 15 симетрично один відносно одного у відповідних заглушках 16. Рамка 15 містить дві напрямні 17, по яких рухається повзун 18 за допомогою різьби різьбової заклепки 19. Плата 20, яка кріпиться до рамки 15 на заглушках 16, містить два перемикачі 21 та 22, і є проміжним електронним елементом між електродвигуном 10 та контролером (на кресленнях не показаний) і за допомогою роз'єму 23 підключається до контролера, який розміщений у сервісному люку 1 (Фіг. 1). Повзун 18 має спеціальний виступ (Фіг. 4), який за допомогою різьбової заклепки 24 приєднаний до пластини 25 (Фіг. 3). На рамку 15 за допомогою трьох гвинтів кріпиться допоміжна направляюча 26, яка слугує для кращого ходу повзуна 18 та дозволяє уникнути перекошення конструкції при роботі. Пружина 27 одним кінцем приєднана до пластини 25, іншим до натяжної пластини 28 (Фіг. 4). На Фіг. 4 зображено МДД із внутрішнього боку комірки. Для наглядного показу конструкції МДД з внутрішнього боку поличка 29 містить тимчасовий виріз. Повзун 18 за допомогою різьбової заклепки 24 приєднано до пластини 25. Пружину 27 одним кінцем зачеплено до пластини 25, іншим - до натяжної пластини 28, яку прикріплено всередині дверець 3. Електронна панель керування виконана з можливістю ведення інтерактивного діалогу з користувачем шляхом виведення повідомлень на елемент індикації, що виконаний у вигляді електронного дисплея 7 для відображення усіх даних по обслуговуванню клієнта, можливістю самотестування та налаштування функціонування всіх елементів системи, до того ж сервісна клавіатура є сенсорною і є інтерактивною. Механізм доведення дверей працює наступним чином. 2 UA 115177 U 5 10 15 20 25 30 35 У зачиненому стані дверцят 3 комірки 2 повзун 18 знаходиться у крайньому лівому положенні так, що перемикач 21 увімкнений. При необхідності відчинення дверцят 3 контролер (на кресленнях не показаний) електронного модуля керування подає відповідний сигнал на електродвигун 10, вихідний вал електродвигуна 10 через муфту 12 передає крутильний рух на шпильку 13, внаслідок чого повзун 18 плавно рухається по різьбі шпильки 13 вздовж направляючих 17 та допоміжній направляючій 26 рамки 15 до моменту, коли перемикач 22 увімкнеться. Далі спрацьовує електромеханічний замок (на кресленнях не показаний), який виштовхує петлю із замка та дверцята відчиняються. При необхідності автоматичного закриття дверцят, про що контролеру електронного модуля управління сигналізує електромеханічний замок, спрацьовує електродвигун 10, повзун 18 рухається у зворотному напрямку, внаслідок чого пружина 27 стягується і штовхає дверцята до електромеханічного замка, який втягує петлю в замок до закриття. Шафу для безпечного зберігання поштових відправлень використовують наступним чином. Поштова служба передає кур'єру поштове відправлення, яке він повинен покласти у відповідну комірку шафи. Кур'єр, прибувши на місце встановлення шафи, підходить до електронного модуля управління, де за допомогою дисплея 7 із сенсорним екраном проводить відповідний діалог, в ході якого вводить спеціальний ПІН-код, наданий поштовою службою для доступу в систему. У разі успішно завершеного діалогу відкривається визначена поштовою службою комірка 2 (вибирається за габаритними розмірами поштового відправлення), кур'єр кладе поштове відправлення у комірку, зачиняє дверцята комірки 3 та перевіряє загальний вигляд шафи. У разі виявлення пошкоджень чи ознак злому повідомляє спеціальні органи поштової служби для вияснення подробиць подій. Для того, щоб скористатися послугами шафи, користувач виконує наступні дії. Користувач підходить до електронного модуля керування шафою (Фіг. 2) та натискає відповідну кнопку, щоб отримати поштове відправлення. Вводить отриманий у поштової служби ПІН-код, якщо користувач не оплатив вартість послуг, здійснює оплату за допомогою купюроприймача 9. Всі платіжні операції записуються автоматичним контролером електронного пристрою в накопичувач фіскальної пам'яті, встановлення якого є опціональним. У разі успішності здійснення всіх вищеописаних операцій, контролер електронного обладнання подає сигнал на відповідну комірку, механізм доведення дверей 4 послаблює пружину, спрацьовує електромеханічний замок, який виштовхує петлю і дверцята комірки відкриваються автоматично. У той же час чековий термопринтер 8 друкує індивідуальний чек із інформацією про здійснення операції. Користувач забирає чек, поштове відправлення та зачиняє дверцята комірки. У разі, коли з якоїсь причини дверцята залишились відчинені, спрацьовує механізм доведення дверей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 1. Шафа для зберігання поштових відправлень, яка містить щонайменше одну комірку зберігання з дверцятами, електронний модуль керування, оснащений електронною панеллю керування з елементом індикації, сервісною клавіатурою, купюроприймачем і чековим принтером, яка відрізняється тим, що дверцята комірок зберігання мають вигляд накладок, які закріплені на лицьових панелях і в зачиненому стані закривають щілини між коміркою та дверцятами, комірка має електромеханічний замок, що містить систему перевірки наявності в ньому петлі, автоматичний механізм доведення дверей, який містить електродвигун і який виконано з можливістю спрямування петлі до електромеханічного замка при випадковому залишанні дверцят відчиненими, при цьому в електромеханічному замку є перемикачі для можливості самотестування та налаштування функціонування всіх елементів системи. 2. Шафа за п. 1, яка відрізняється тим, що являє собою моноблочну металеву конструкцію у формі паралелепіпеда у вигляді вертикально орієнтованого пенала, верхня частина якого містить сервісний люк, в якому знаходиться контролер. 3. Шафа за одним із пп. 1 або 2, яка відрізняється тим, що комірки виконані у вигляді ніш корпусу, які розміщені одна над одною та закриті дверцятами і мають вигляд суцільнометалевих коробок із завісами для дверцят на боковій стінці. 4. Шафа за одним із пп. 1-3, яка відрізняється тим, що електронна панель керування виконана з можливістю ведення інтерактивного діалогу з користувачем шляхом виведення повідомлень на елемент індикації, що виконаний у вигляді електронного дисплея для відображення усіх даних по обслуговуванню клієнта, можливістю самотестування та налаштування функціонування всіх елементів системи, до того ж сервісна клавіатура є сенсорною і є інтерактивною. 3 UA 115177 U 5 5. Шафа за одним із пп. 1-4, яка відрізняється тим, що електронний дисплей виконано рідкокристалічним або плазмовим, або світлодіодним. 6. Шафа за одним із пп. 1-5, яка відрізняється тим, що електродвигун автоматичного механізму доведення дверей встановлений на кронштейн і має вихідний вал, поєднаний муфтою із шпилькою, яка, в свою чергу, вставлена у два підшипники, що розміщені на рамці симетрично один відносно одного у відповідних заглушках, у разі, коли користувач із якоїсь причини залишає дверцята комірки відчиненими, про що повідомить контролеру електромеханічний замок, спрямує петлю до електромеханічного замка, який надійно зачинить дверцята комірки. 4 UA 115177 U 5 UA 115177 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
