Роликоопора стрічкового конвеєра

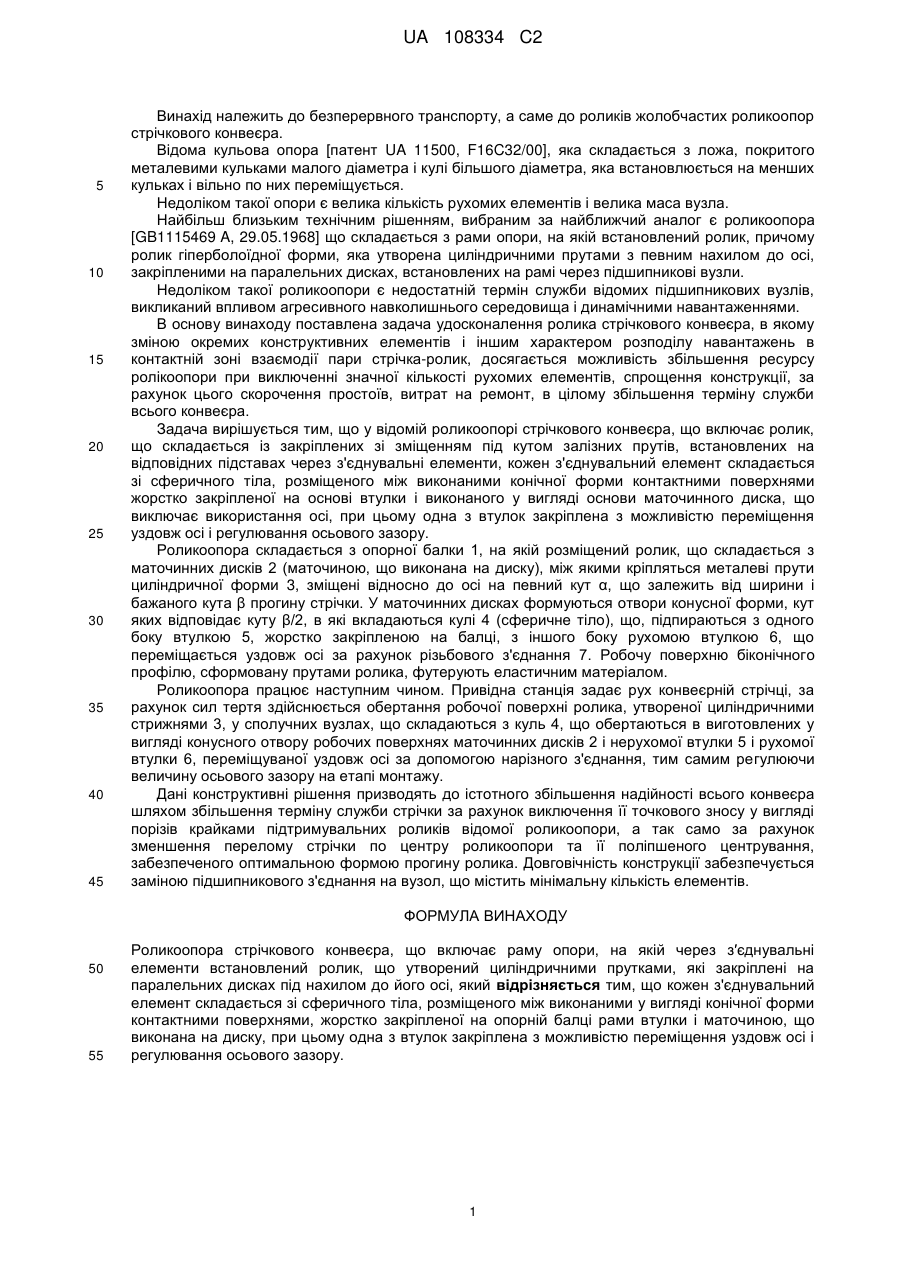

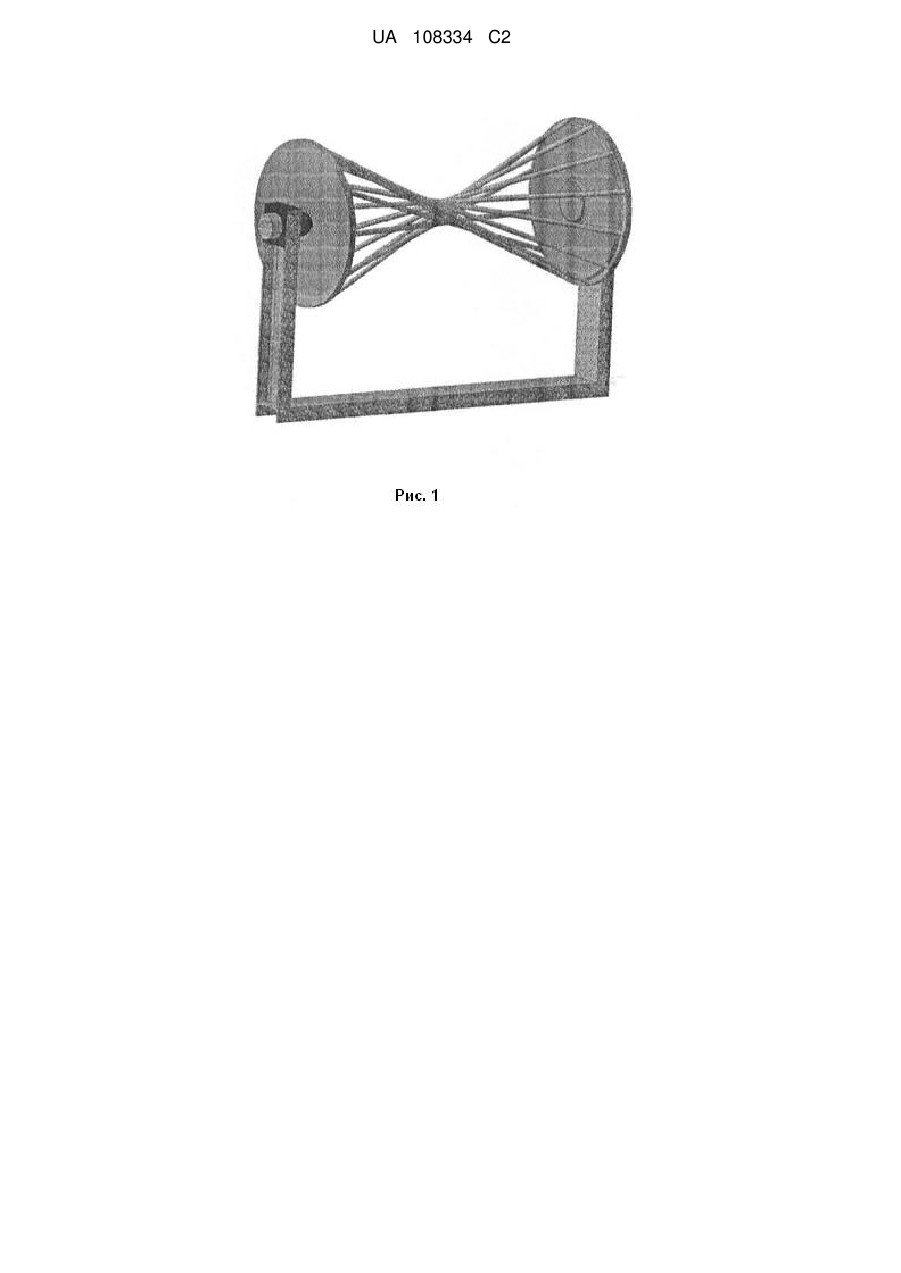

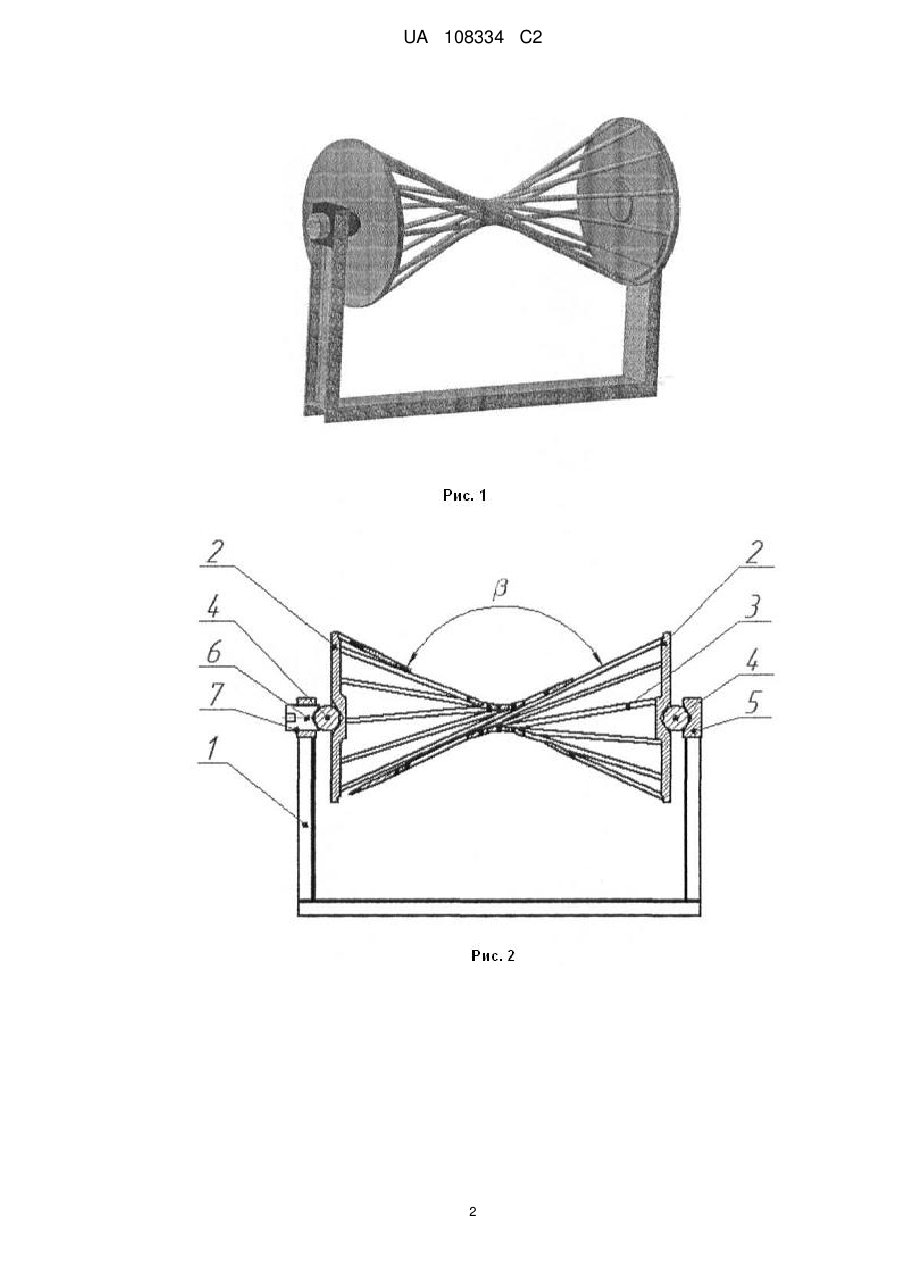

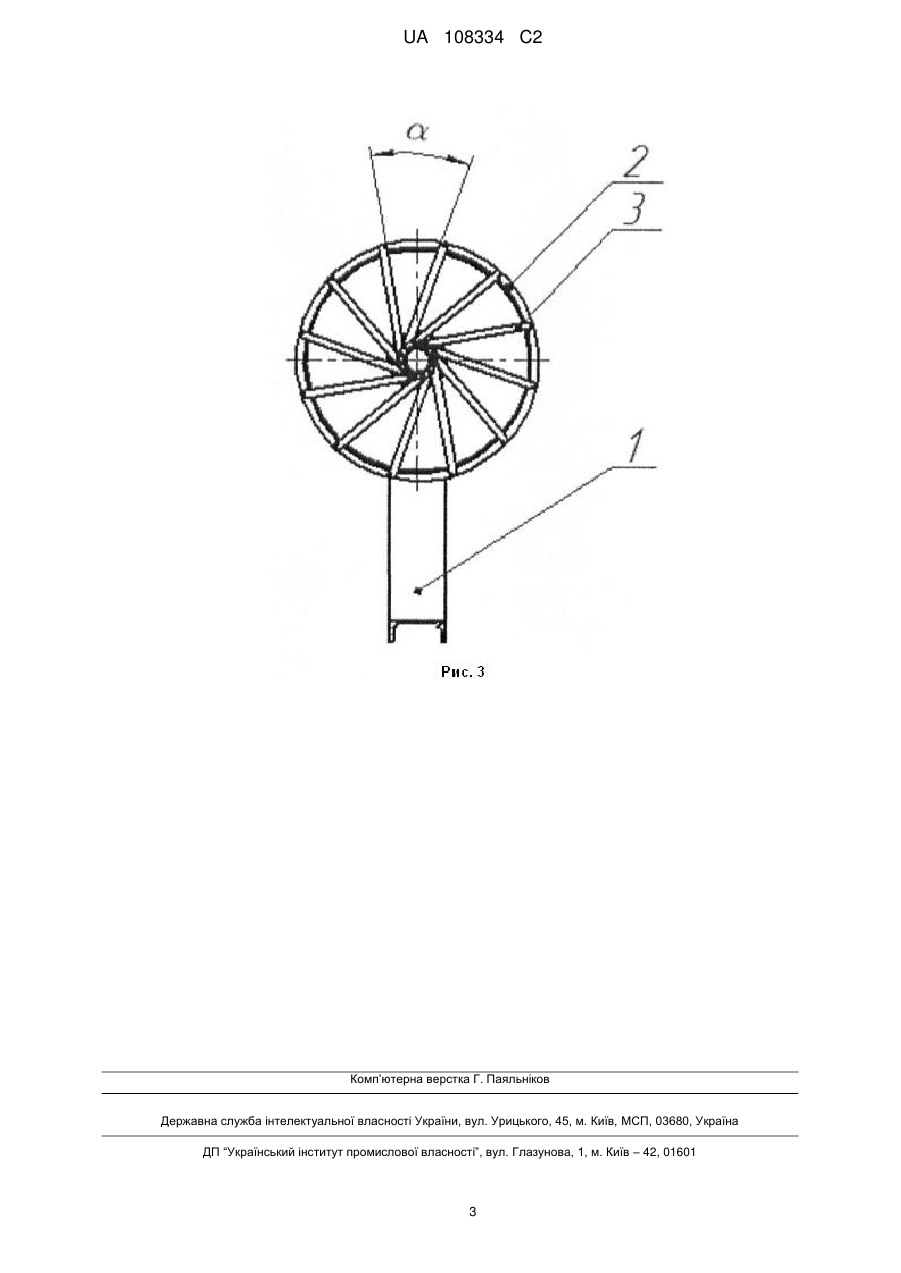

Реферат: Винахід належить до жолобчастих роликоопор стрічкового конвеєра. Роликоопора складається з ролика, встановленого на раму опори через тіла сферичної форми, кожне із яких розміщене між виконаними у вигляді конічної форми контактними поверхнями, жорстко закріпленої на опорній балці рами втулки і маточиною, що виконана на диску, при цьому одна з втулок закріплена з можливістю переміщення уздовж осі і регулювання осьового зазору. Використовуючи заявлене технічне рішення підвищується надійність конвеєра, збільшується термін служби стрічки, спрощується конструкція роликоопори. UA 108334 C2 (12) UA 108334 C2 UA 108334 C2 5 10 15 20 25 30 35 40 45 Винахід належить до безперервного транспорту, а саме до роликів жолобчастих роликоопор стрічкового конвеєра. Відома кульова опора [патент UA 11500, F16C32/00], яка складається з ложа, покритого металевими кульками малого діаметра і кулі більшого діаметра, яка встановлюється на менших кульках і вільно по них переміщується. Недоліком такої опори є велика кількість рухомих елементів і велика маса вузла. Найбільш близьким технічним рішенням, вибраним за найближчий аналог є роликоопора [GB1115469 A, 29.05.1968] що складається з рами опори, на якій встановлений ролик, причому ролик гіперболоїдної форми, яка утворена циліндричними прутами з певним нахилом до осі, закріпленими на паралельних дисках, встановлених на рамі через підшипникові вузли. Недоліком такої роликоопори є недостатній термін служби відомих підшипникових вузлів, викликаний впливом агресивного навколишнього середовища і динамічними навантаженнями. В основу винаходу поставлена задача удосконалення ролика стрічкового конвеєра, в якому зміною окремих конструктивних елементів і іншим характером розподілу навантажень в контактній зоні взаємодії пари стрічка-ролик, досягається можливість збільшення ресурсу ролікоопори при виключенні значної кількості рухомих елементів, спрощення конструкції, за рахунок цього скорочення простоїв, витрат на ремонт, в цілому збільшення терміну служби всього конвеєра. Задача вирішується тим, що у відомій роликоопорі стрічкового конвеєра, що включає ролик, що складається із закріплених зі зміщенням під кутом залізних прутів, встановлених на відповідних підставах через з'єднувальні елементи, кожен з'єднувальний елемент складається зі сферичного тіла, розміщеного між виконаними конічної форми контактними поверхнями жорстко закріпленої на основі втулки і виконаного у вигляді основи маточинного диска, що виключає використання осі, при цьому одна з втулок закріплена з можливістю переміщення уздовж осі і регулювання осьового зазору. Роликоопора складається з опорної балки 1, на якій розміщений ролик, що складається з маточинних дисків 2 (маточиною, що виконана на диску), між якими кріпляться металеві прути циліндричної форми 3, зміщені відносно до осі на певний кут α, що залежить від ширини і бажаного кута β прогину стрічки. У маточинних дисках формуються отвори конусної форми, кут яких відповідає куту β/2, в які вкладаються кулі 4 (сферичне тіло), що, підпираються з одного боку втулкою 5, жорстко закріпленою на балці, з іншого боку рухомою втулкою 6, що переміщається уздовж осі за рахунок різьбового з'єднання 7. Робочу поверхню біконічного профілю, сформовану прутами ролика, футерують еластичним матеріалом. Роликоопора працює наступним чином. Привідна станція задає рух конвеєрній стрічці, за рахунок сил тертя здійснюється обертання робочої поверхні ролика, утвореної циліндричними стрижнями 3, у сполучних вузлах, що складаються з куль 4, що обертаються в виготовлених у вигляді конусного отвору робочих поверхнях маточинних дисків 2 і нерухомої втулки 5 і рухомої втулки 6, переміщуваної уздовж осі за допомогою нарізного з'єднання, тим самим регулюючи величину осьового зазору на етапі монтажу. Дані конструктивні рішення призводять до істотного збільшення надійності всього конвеєра шляхом збільшення терміну служби стрічки за рахунок виключення її точкового зносу у вигляді порізів крайками підтримувальних роликів відомої роликоопори, а так само за рахунок зменшення перелому стрічки по центру роликоопори та її поліпшеного центрування, забезпеченого оптимальною формою прогину ролика. Довговічність конструкції забезпечується заміною підшипникового з'єднання на вузол, що містить мінімальну кількість елементів. ФОРМУЛА ВИНАХОДУ 50 55 Роликоопора стрічкового конвеєра, що включає раму опори, на якій через з′єднувальні елементи встановлений ролик, що утворений циліндричними прутками, які закріплені на паралельних дисках під нахилом до його осі, який відрізняється тим, що кожен з'єднувальний елемент складається зі сферичного тіла, розміщеного між виконаними у вигляді конічної форми контактними поверхнями, жорстко закріпленої на опорній балці рами втулки і маточиною, що виконана на диску, при цьому одна з втулок закріплена з можливістю переміщення уздовж осі і регулювання осьового зазору. 1 UA 108334 C2 2 UA 108334 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
