Устаткування для пересування скляних виробів

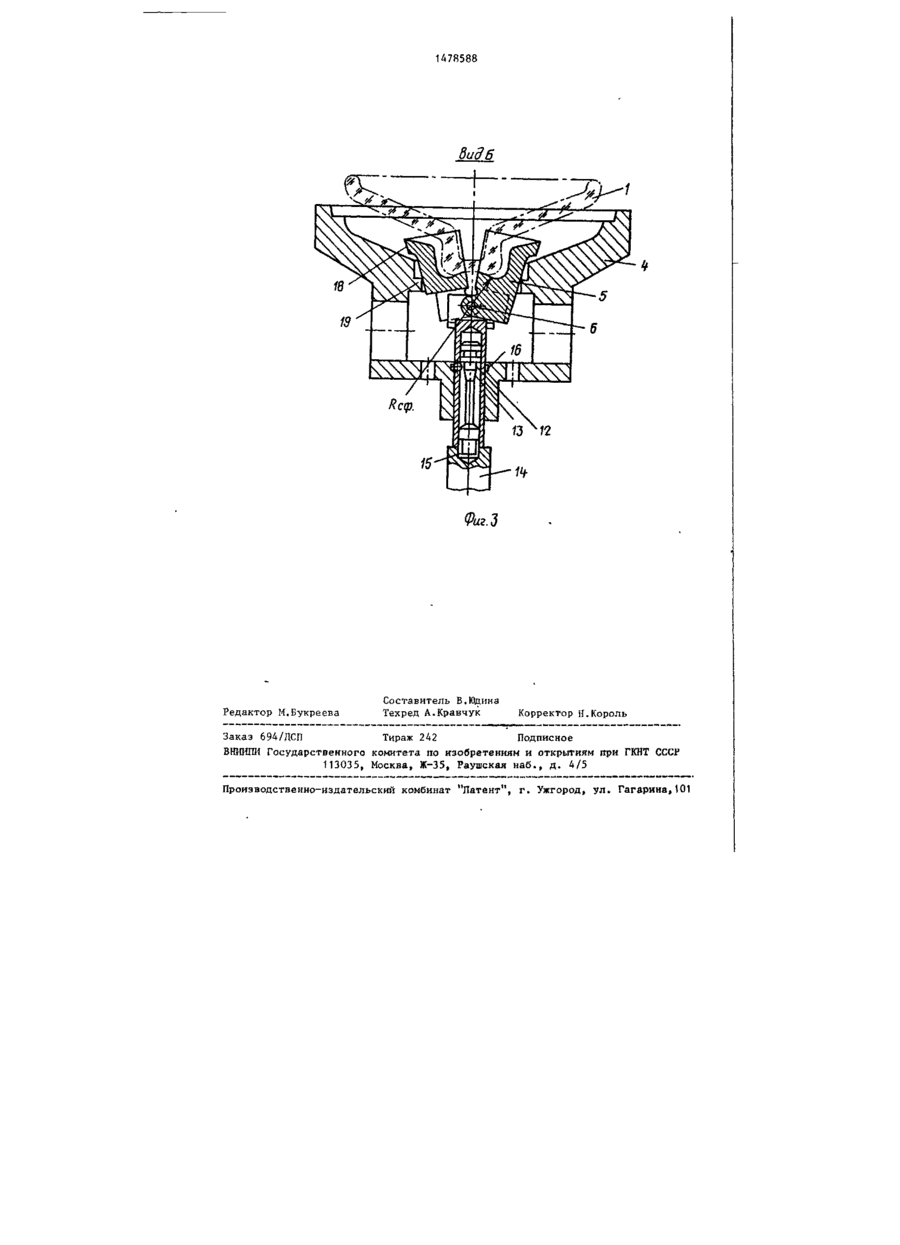

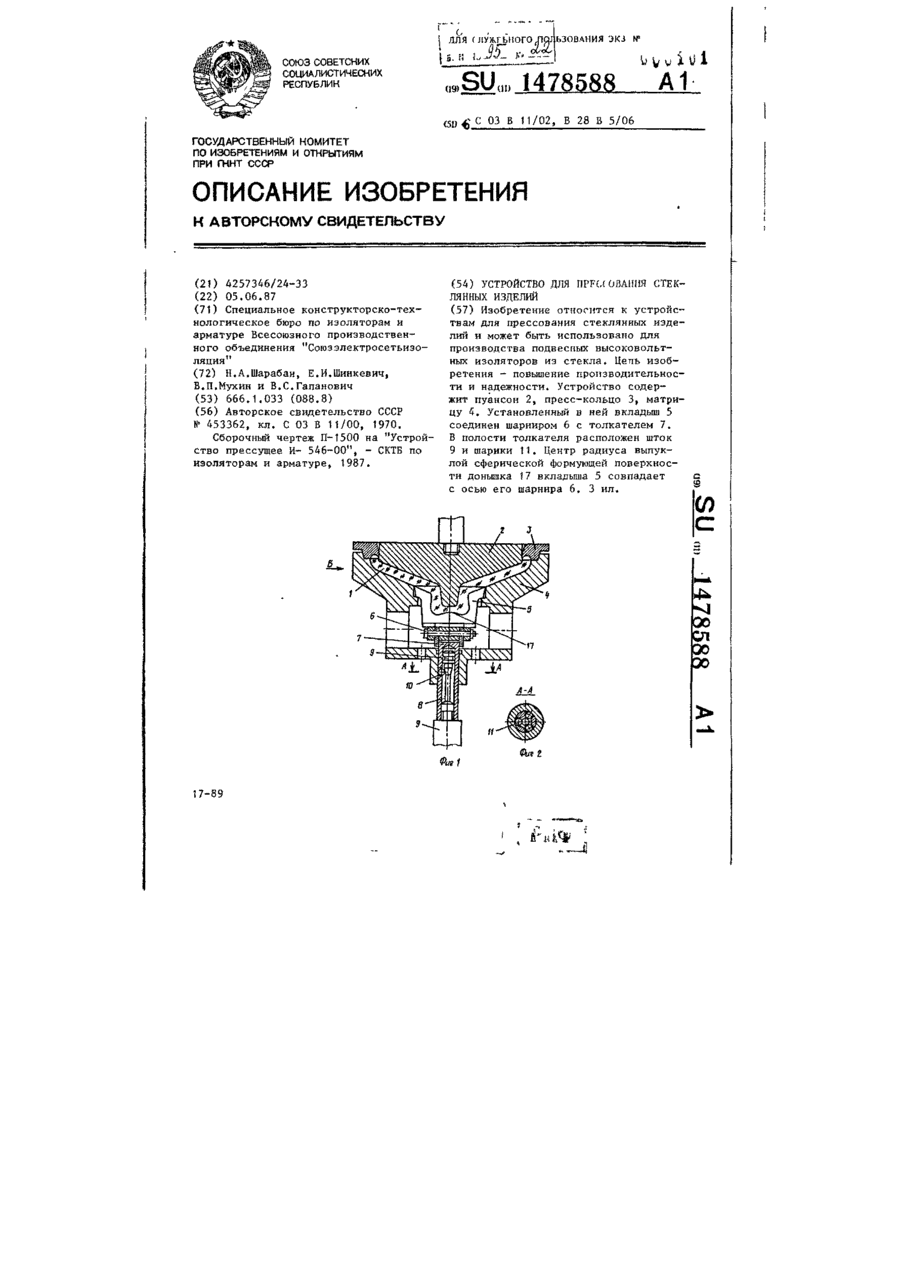

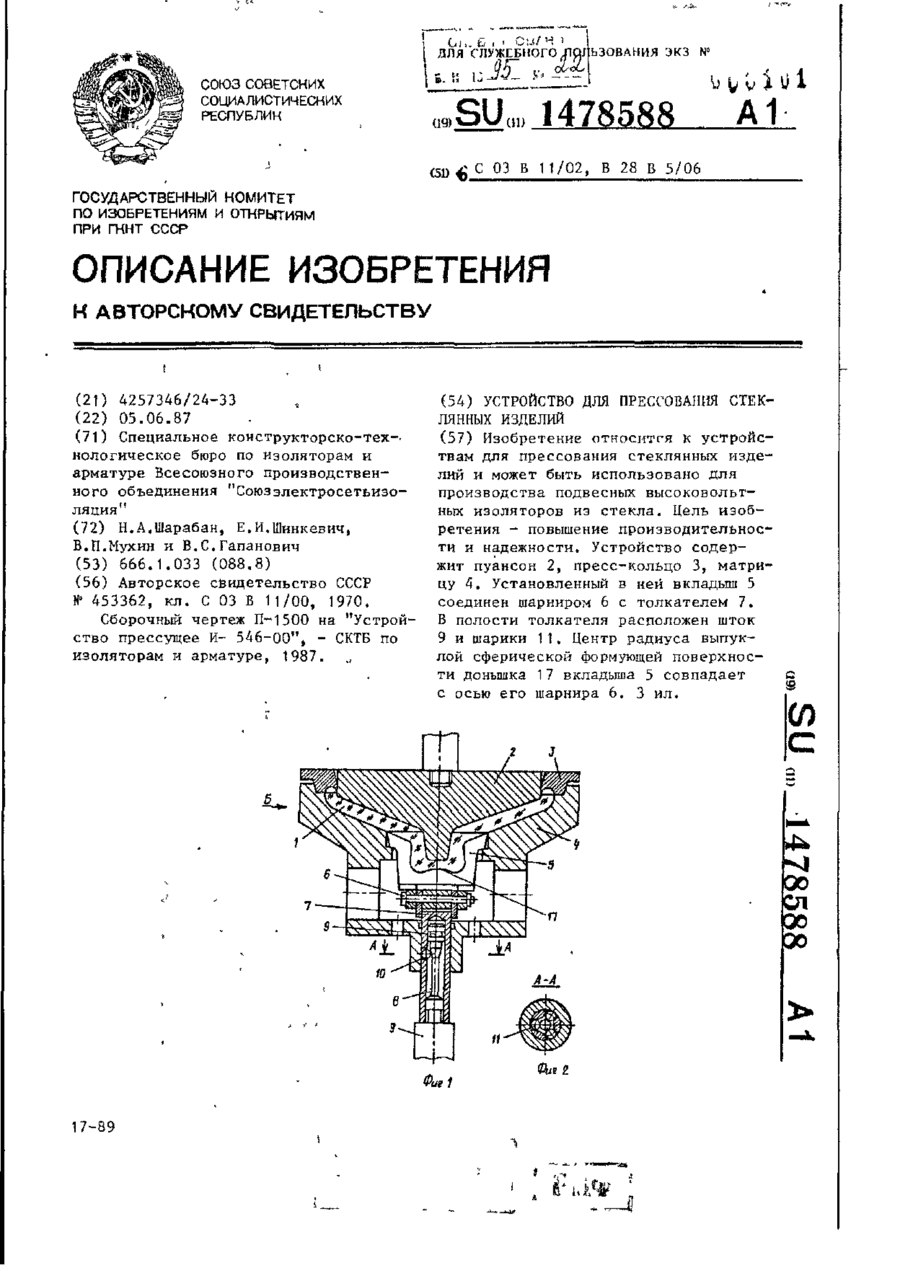

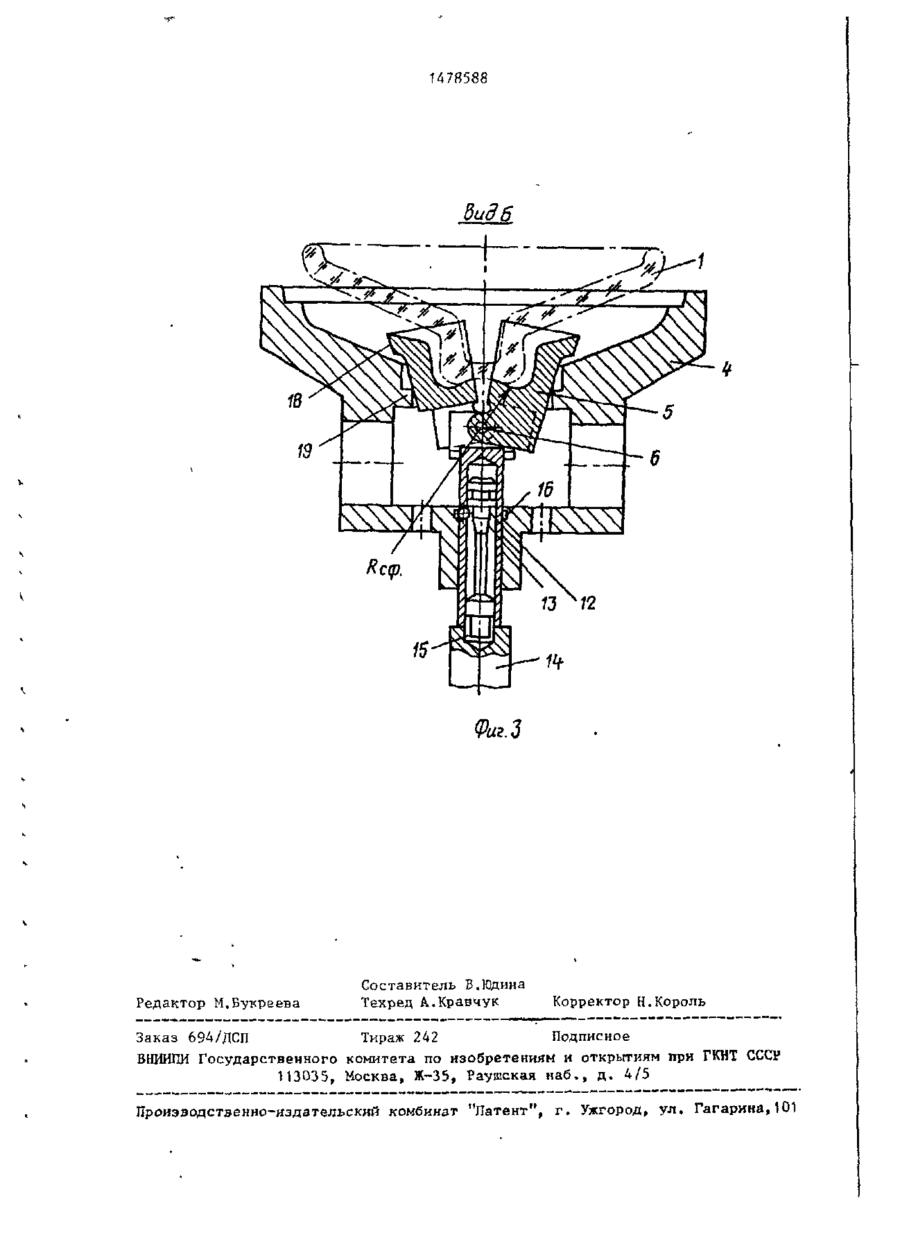

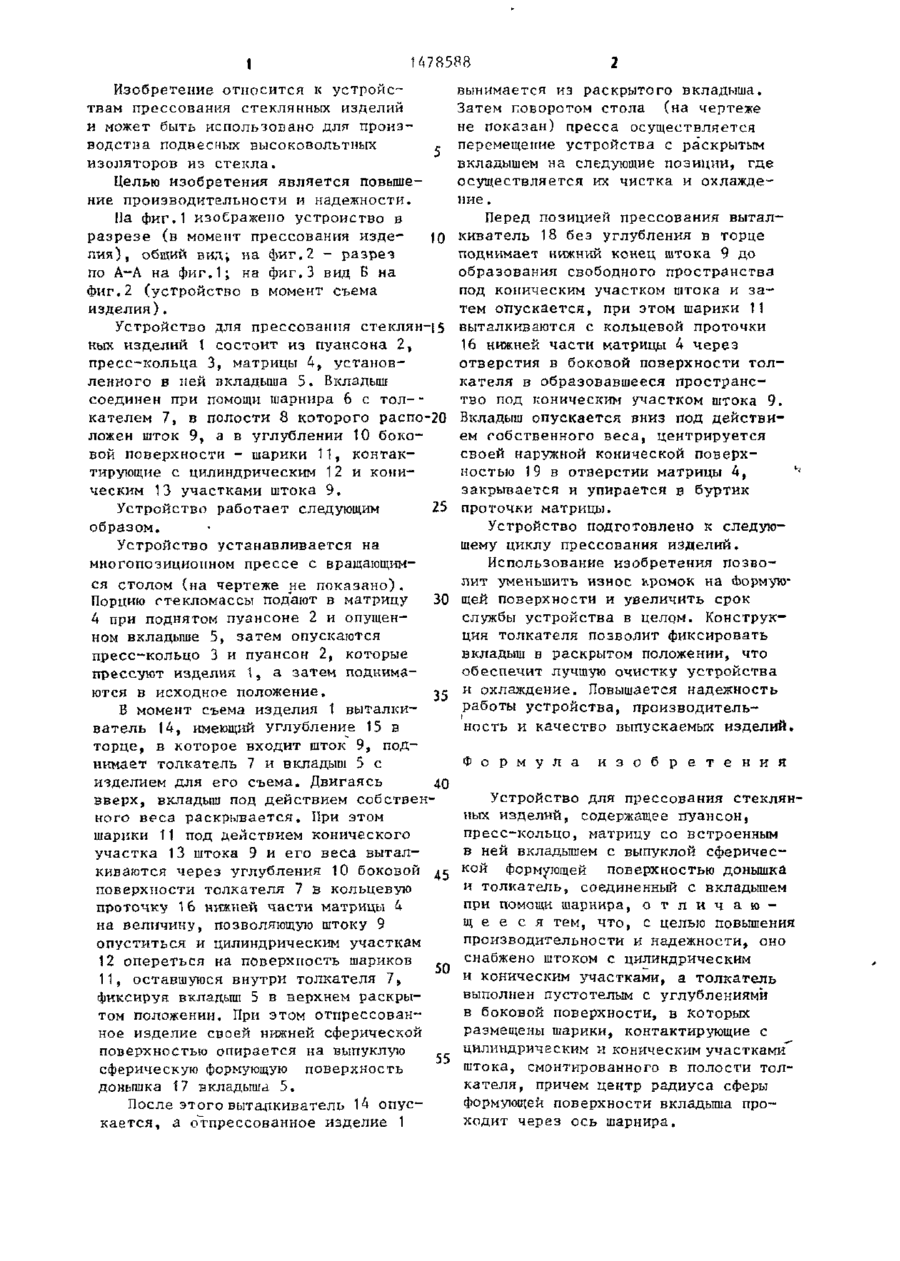

Изобретение относится к устройствам для прессования стеклянных изделий и может быть использовано для производства подвесных высоковольтных изоляторов из стекла. Цель изобретения - повышение производительности и надежности. Устройство содержит пуансон 2, пресс-кольцо 3, матрицу 4. Установленный в ней вкладыш 5 соединен шарниром 6 с толкателем 7. 8 полости толкателя расположен шток 9 и шарики 11. Центр радиуса выпуклой сферической формующей поверхности донышка 17 вкладыша 5 совпадает с осью его шарнира 6, 3 ил. СЛ 30 30 17-89 •ТУ .Р4{ 1 1478588 Изобретение относится к устройствам прессования стеклянных изделий и может быть использовано для производства подвесных высоковольтных изоляторов из стекла. Целью изобретения является повышение производительности и надежности. Па фиг,1 изображено устройство в разрезе (в момент прессования изделия), общий вид; на фиг.2 - разрез по А-А на фиг.1; на фиг.З вид Б на фиг.2 (устройство в момент съема изделия). Устройство для прессования стеклян-(5 ных изделий 1 состоит из пуансона 2, пресс-кольца 3, матрицы 4, установленного в ней вкладыша 5. Вкладыш соединен при помощи шарнира 6 с тол-кателем 7, в полости 8 которого распо-20 ложен шток 9, а в углублении 10 боковой поверхности - шарики 11, контактирующие с цилиндрическим 12 и коническим 13 участками штока 9. Устройство работает следующим образом. Устройство устанавливается на многопозициопном прессе с вращающимся столом (на чертеже не показано). Порцию стекломассы подают в матрицу 4 при поднятом пуансоне 2 и опущенном вкладыше 5, затем опускаются пресс-кольцо 3 и пуансон 2, которые прессуют изделия \, а затем поднимаются в исходное положение. 25 вынимается из раскрытого вкладыша. Затем поворотом стола (на чертеже не показан) пресса осуществляется перемещение устройства с раскрытым вкладышем на следующие позиции, где осуществляется их чистка и охлаждение , Перед позицией прессования выталкиватель 18 без углубления в торце поднимает нижний конец штока 9 до образования свободного пространства под коническим участком штока и затем опускается, при этом шарики 11 выталкиваются с кольцевой проточки 16 нижней части матрицы 4 через отверстия в боковой поверхности толкателя в образовавшееся пространство под коническим участком штока 9. Вкладыш опускается вниз под действием собственного веса, центрируется своей наружной конической поверхностью 19 в отверстии матрицы 4, закрывается и упирается в буртик проточки матрицы. Устройство подготовлено к следующему циклу прессования изделий. Использование изобретения позволит уменьшить износ кромок на Аормую30 щей поверхности и увеличить срок службы устройства в целом. Конструкция толкателя позволит фиксировать вкладыш в раскрытом положении, что обеспечит лучшую очистку устройства и охлаждение. Повышается надежность 35 работы устройства, производительность и качество выпускаемых изделий. В момент съема изделия 1 выталкиватель 14, имеющий углубление 15 в торце, в которое входит шток 9, поднимает толкатель 7 и вкладыш 5 с Ф о р м у л а и з о б р е т е н и я изделием для его съема. Двигаясь 40 вверх, вкладыш под действием собствен Устройство для прессования стеклянного веса раскрывается. При этом ных изделий, содержащее пуансон, шарики 11 под действием конического пресс-кольцо, матрицу со встроенным участка 13 штока 9 и его веса выталв ней вкладышем с выпуклой сферическиваются через углубления 10 боковой кой формующей поверхностью донышка поверхности толкателя 7 в кольцевую и толкатель, соединенный с вкладышем проточку 16 нижней части матрицы 4 при помощи шарнира, о т л и ч а ю на величину, позволяющую штоку 9 щ е е с я тем, что, с целью повышения опуститься и цилиндрическим участкам производительности и надежности, оно 12 опереться на поверхность шариков снабжено штоком с цилиндрическим 50 и коническим участками, а толкатель 11, оставшуюся внутри толкателя 7, фиксируя вкладыш 5 в верхнем раскрывыполнен пустотелым с углублениями том положении. При этом отпрессованв боковой поверхности, в которых ное изделие своей нижней сферической размещены шарики, контактирующие с поверхностью опирается на выпуклую цилиндрическим и коническим участками" сферическую формующую поверхность штока, смонтированного в полости толдонышка 17 вкладыша 5. кателя, причем центр радиуса сферы формующей поверхности вкладыша проПосле этого выталкиватель 14 опусходит через ось шарнира. кается, а отпрессованное изделие 1 1478588 Вид б Фиг.З Редактор М.Букреева Составитель Б.Юдина Техред А.Кравчук Корректор Н.Король Подписное Тираж 242 Заказ 694/ДСПкомитета по изобретениям и открытиям при ГКНТ СССР ВНИИПИ Государственного 113035, Москва» Ж-35 , Раушская наб,, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,
