Просіювальна поверхня грохота
Номер патенту: 80852
Опубліковано: 12.11.2007
Автори: Кофанов Олександр Сергійович, Лук'яненко Олександр Федорович
Формула / Реферат
Просіювальна поверхня грохота, що складається з двох або більше каскадно розміщених ділянок та містить поздовжні опори з ситами, що на них закріплені, яка відрізняється тим, що кінці опор попередньої ділянки нависають над опорами наступної ділянки, перекриваючи частину їх площини, при цьому сито попередньої ділянки не досягає краю своїх опор, і його край перекриває по вертикалі початок сита наступної ділянки просіювальної поверхні, а на площині попередньої ділянки між краями сита і опор закріплене допоміжне сито з отворами, розмірами більшими від граничної крупності розподілу, але меншими від розмірів найбільших зерен перероблюваного матеріалу.
Текст

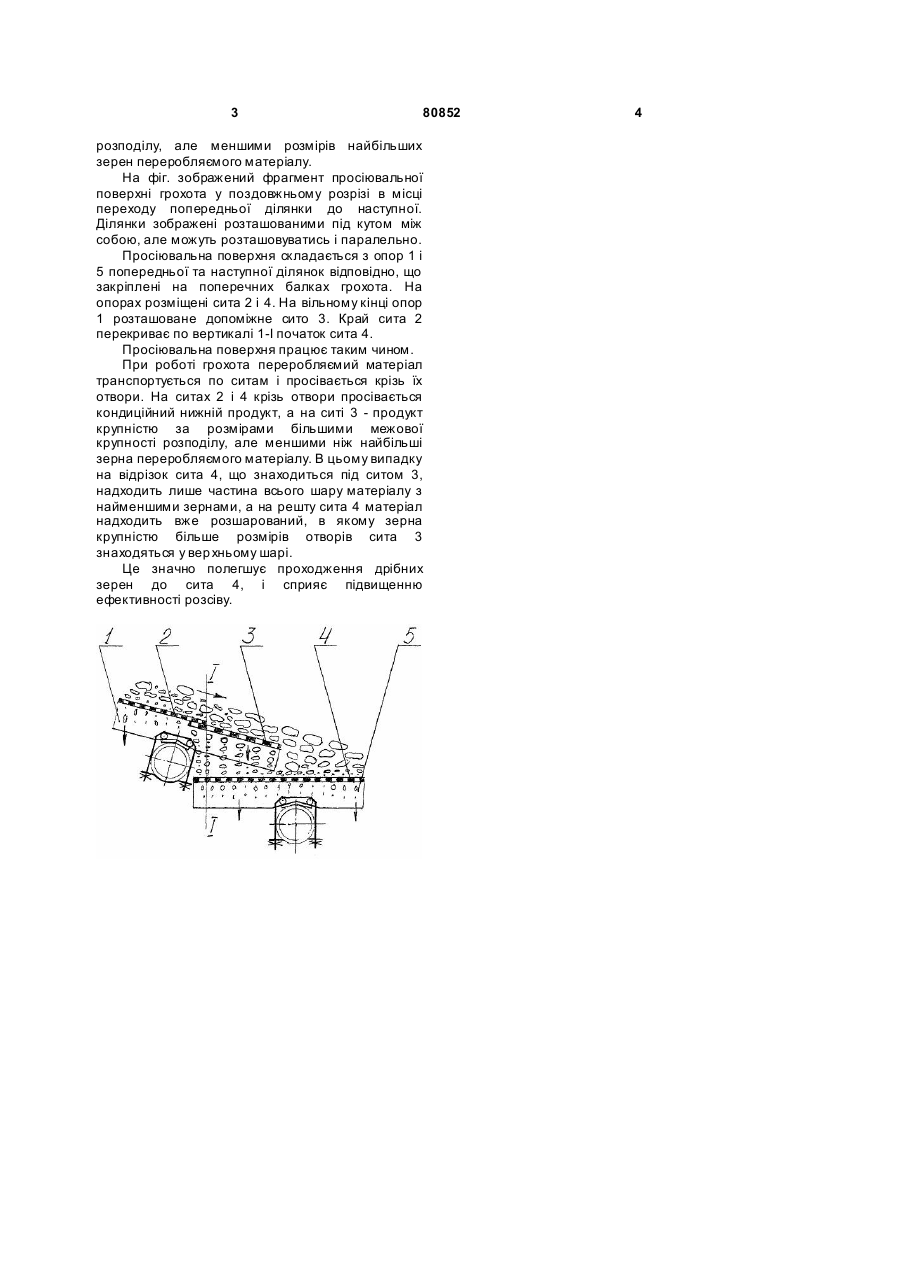

Просіювальна поверхня грохота, що складається з двох або більше каскадно 3 80852 розподілу, але меншими розмірів найбільших зерен переробляємого матеріалу. На фіг. зображений фрагмент просіювальної поверхні грохота у поздовжньому розрізі в місці переходу попередньої ділянки до наступної. Ділянки зображені розташованими під кутом між собою, але можуть розташовуватись і паралельно. Просіювальна поверхня складається з опор 1 і 5 попередньої та наступної ділянок відповідно, що закріплені на поперечних балках грохота. На опорах розміщені сита 2 і 4. На вільному кінці опор 1 розташоване допоміжне сито 3. Край сита 2 перекриває по вертикалі 1-І початок сита 4. Просіювальна поверхня працює таким чином. При роботі грохота переробляємий матеріал транспортується по ситам і просівається крізь їх отвори. На ситах 2 і 4 крізь отвори просівається кондиційний нижній продукт, а на ситі 3 - продукт крупністю за розмірами більшими межової крупності розподілу, але меншими ніж найбільші зерна переробляємого матеріалу. В цьому випадку на відрізок сита 4, що знаходиться під ситом 3, надходить лише частина всього шару матеріалу з найменшими зернами, а на решту сита 4 матеріал надходить вже розшарований, в якому зерна крупністю більше розмірів отворів сита 3 знаходяться у вер хньому шарі. Це значно полегшує проходження дрібних зерен до сита 4, і сприяє підвищенню ефективності розсіву. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSifting surface of screen
Автори англійськоюLukianenko Oleksandr Fedorovych, Kofanov Oleksandr Serhiiovych
Назва патенту російськоюПросеивающая поверхность грохота
Автори російськоюЛукьяненко Александр Федорович, Кофанов Александр Сергеевич
МПК / Мітки
МПК: B07B 1/46
Мітки: грохота, просіювальна, поверхня
