Спосіб монтажу опалубки для зведення збірно-монолітних перекриттів

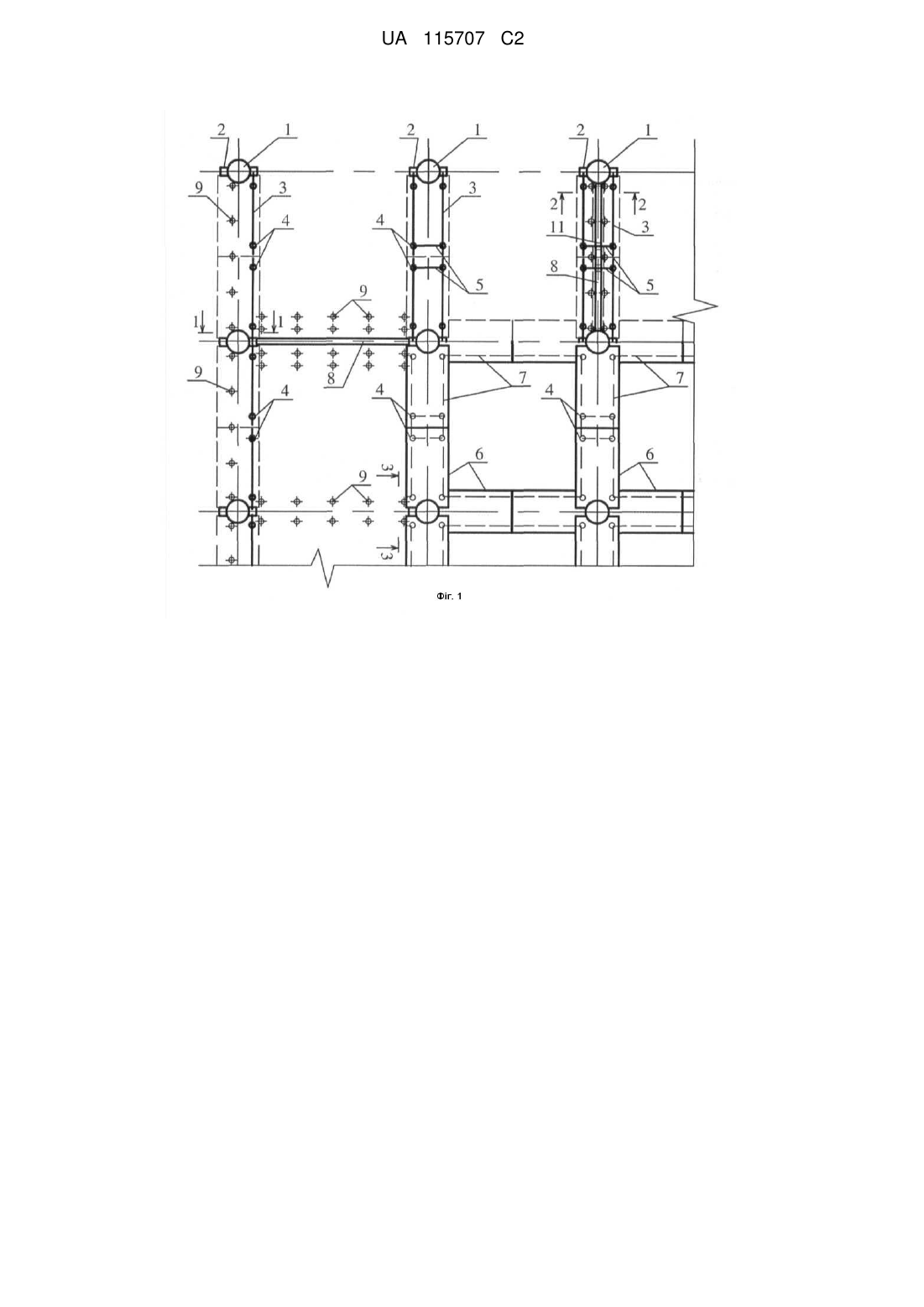

Реферат: Винахід належить до галузі будівництва і може бути використаний при зведенні збірномонолітних перекриттів житлових будинків з безригельним монолітним каркасом. В основу винаходу поставлена задача удосконалення способу монтажу опалубки за рахунок застосування модульних елементів, що дозволяють бетонувати збірно-монолітне перекриття і забезпечувати несучу здатність для сприйняття власної ваги збірних залізобетонних плит перекриття і ваги монолітного бетону перекриття, а також короткочасних навантажень від ваги людей, обладнання та снігового навантаження. Поставлена задача в запропонованому способі монтажу опалубки для зведення збірномонолітних перекриттів, який включає улаштування робочого шару палуби у вигляді прямокутних листів з багатошарової фанери, встановлення дерев'яних балок двотаврового перерізу, а також металевих стійок, вирішується таким чином: на заздалегідь забетоновані колони встановлюють опорні столики у вигляді металевої обойми для обпирання від одного до чотирьох металевих шпренгельних ригелів довжиною, рівною половині кроку колон, а посилені металеві опорні стійки з елементами для кріплення зв'язків, що підтримують вільний кінець шпренгельних ригелів, об'єднують попарно зв'язевими ригелями, шпренгельний ригель виготовляють з балки у вигляді металевої труби квадратного перерізу з приварюванням посередині прольоту перпендикулярно осі шпренгеля фрагмента металевої труби і шпренгеля з двох арматурних стержнів, причому конструкція замка з'єднує посилені металеві опорні стійки зі зв'язевим ригелем з чотирьох сторін симетрично відносно осі стійки. UA 115707 C2 (54) СПОСІБ МОНТАЖУ ОПАЛУБКИ ДЛЯ ЗВЕДЕННЯ ЗБІРНО-МОНОЛІТНИХ ПЕРЕКРИТТІВ UA 115707 C2 UA 115707 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі будівництва і може бути використаний при зведенні збірномонолітних перекриттів житлових будівель з безригельним монолітним каркасом. Відомий спосіб монтажу опалубки, при якому застосовують декілька типів невеликих за розміром щитів, виконаних із сталі, фанери або їх комбінації, а також елементів кріплень і підтримуючих пристроїв. Щити мають площу не більше 3 м, маса одного елемента такої опалубки не повинна перевищувати 50 кг, що дозволяє при необхідності встановлювати і розбирати опалубку вручну. При цьому витримується бічний тиск бетонної суміші на опалубку до 60 кН/м. Для використання механізмів і зниження трудовитрат щити опалубки попередньо збираються у великорозмірні плоскі опалубні панелі або просторові блоки, які встановлюють і знімають за допомогою крана. [1]. Недоліками наведеного вище способу монтажу опалубки є непридатність для застосування при зведенні збірно-монолітних перекриттів житлових будинків з безригельним монолітним каркасом, бо він розроблений тільки для зведення монолітних перекриттів. Найближчим до запропонованого способу монтажу опалубки для зведення збірномонолітних перекриттів є спосіб монтажу балочної опалубки для перекриттів MULTIFLEX фірми PERI, який включає улаштування робочого шару палуби у вигляді прямокутних листів з багатошарової фанери, встановлення поперечних і поздовжніх дерев'яних балок двотаврового перерізу з суцільною і наскрізною стінками, а також металевих стійок, що застосовують як окремі опори опалубки перекриття або об'єднують в конструкцію столів чи опорних веж [2]. Недоліками наведеного вище способу монтажу опалубки при зведенні збірно-монолітних перекриттів житлових будинків з безригельним монолітним каркасом є: недостатня несуча здатність поперечних і поздовжніх дерев'яних балок двотаврового перерізу для сприйняття власної ваги збірних плит перекриття і ваги монолітного бетону ригелів; збільшення трудомісткості при складанні і розбиранні опалубки перекриття. В основу винаходу поставлена задача удосконалення способу монтажу опалубки за рахунок застосування модульних елементів, що дозволяють бетонувати збірно-монолітне перекриття і забезпечувати несучу здатність для сприйняття власної ваги збірних залізобетонних плит перекриття і ваги монолітного бетону перекриття, а також короткочасних навантажень від ваги людей, обладнання та снігового навантаження. Поставлена задача у запропонованому способі монтажу опалубки для зведення збірномонолітних перекриттів, який включає улаштування робочого шару палуби у вигляді прямокутних листів з багатошарової фанери, встановлення дерев'яних балок двотаврового перерізу, а також металевих стійок, вирішується наступним чином: на заздалегідь забетоновані колони круглого, квадратного або прямокутного поперечного перерізу встановлюють опорні столики у вигляді металевої обойми для обпирання від одного до чотирьох металевих шпренгельних ригелів довжиною, рівною половині кроку колон, а посилені металеві опорні стійки з елементами для кріплення зв'язків, що підтримують вільний кінець шпренгельних ригелів, об'єднують попарно зв'язевими ригелями, утворюючи при чотирьох стійках рамну опору. Шпренгельний ригель виготовляють з балки у вигляді металевої труби квадратного перерізу з приварюванням посередині прольоту перпендикулярно осі шпренгеля фрагмента металевої труби квадратного перерізу, і після виконання попереднього вигину приварюють конструкцію шпренгеля з двох арматурних стержнів, отримуючи горизонтальність верхньої грані шпренгельного ригеля. Конструкція замка з'єднує посилені металеві опорні стійки у вигляді труб круглого перерізу зі зв'язевим ригелем, звареним з елементів труб квадратного перерізу з чотирьох сторін симетрично відносно осі стійки. Суть винаходу пояснюється графічним матеріалом, де на Фіг. 1 зображена монтажна схема елементів опалубки, на Фіг. 2-4 - перерізи монтажної схеми елементів опалубки (фіг. 2 обпирання шпренгельних ригелів на опорні столики, Фіг. 3 - улаштування опалубки у місцях розташування діафрагм жорсткості, Фіг. 4 - улаштування опалубки у місцях розташування колон), на Фіг. 5 - конструкція шпренгельного ригеля, на Фіг. 6 - конструкція зв'язевого ригеля, на Фіг. 7 - замок з'єднання зв'язевого ригеля з металевою опорною стійкою. Опалубка складається з опорних столиків 2, які кріпляться до залізобетонних колон круглого перерізу 1, металевих шпренгельних ригелів 3, що спираються на опорні столики 2 і на посилені металеві розсувні інвентарні опорні стійки 4 з елементами для кріплення зв'язків 16, а також зв'язевих ригелів 5, що з'єднують посилені опорні стійки 4, які розташовані посередині кроку колон 1. 1 UA 115707 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для запобігання перекидання шпренгельних ригелів 3 в місцях їх спирання на посилені опорні стійки 4 приварюють фіксатори 12 з фрагментів труби з меншим діаметром, ніж у опорних стійок 4. У місцях розташування діафрагм жорсткості 8 влаштовують монтажні прорізи 11 для установки шпренгельних 3 та зв'язевих ригелів 5. Щити опалубки з листів фанери 6 укладають на шпренгельні ригелі 3 і дерев'яні балки двотаврового перерізу 10, які спирають на металеві розсувні інвентарні опорні стійки 9. Збірні залізобетонні плити перекриття 14 укладають на щити опалубки 6 по контуру 7 так, щоб вони спиралися через щити опалубки 6 на шпренгельні ригелі 3. Для з'єднання посилених опорних стійок 4 за допомогою зв'язевого ригеля 5 використовують клиновий замок 13. Процес з'єднання виконують надяганням кінцевих елементів 17 в'язевих ригелів 5 на елементи кріплення 16 у вигляді ластівчиного хвоста з подальшою установкою клина 18 і приварюванням до нього після збірки арматурного стержня 19 для його фіксації. Залізобетонні колони круглого перерізу 1 вище рівня щитів опалубки 6 мають випуски арматури 15 для подальшого монтажу арматури колон вище розташованих поверхів. Послідовність монтажу опалубки і улаштування збірно-монолітного перекриття: на колони каркаса встановлюють опорні столики у вигляді обойм з неповним затягуванням болтів; під опорні столики підводять металеві опорні стійки і фіксують проектне положення опорних столиків; виконують повну затяжку болтів опорних столиків; встановлюють посилені металеві опорні стійки для обпирання на них шпренгельних ригелів; встановлюють зв'язеві ригелі по посилених металевих опорних стійках, на які спирають шпренгельні ригелі; виконують монтаж шпренгельних ригелів (під головні монолітні залізобетонні ригелі перекриття); укладають щити з фіксацією їх до шпренгельних ригелів; встановлюють додаткові металеві опорні стійки і укладають на них дерев'яні балки двотаврового перерізу для тих щитів опалубки, які служать опалубкою для поздовжніх зв'язевих залізобетонних ригелів і монолітних ділянок перекриття; встановлюють збірні залізобетонні плити перекриття з випусками арматури в проектне положення; здійснюють в'язку арматури і бетонування монолітної частини перекриття. Послідовність демонтажу опалубки: виконують ослаблення опорних столиків; знімають зв'язеві ригелі; за допомогою муфт опорних стійок виконують опускання металевих опорних стійок до рівня, що дозволяє зняти щити опалубки і шпренгельні ригелі; демонтуються опорні столики і підтримуючі стійки.Таким чином, істотною перевагою такого способу є полегшення технології монтажу і демонтажу опалубки при зведенні збірно-монолітних перекриттів житлових будинків з безригельним монолітним каркасом, що було підтверджено на практиці під час будівництва багатоповерхових житлових будинків у м. Харкові. Джерела інформації: 1. Анпилов С.М. Опалубочные системы для монолитного строительства: Учебное пособие. М.: Издательство АСВ, 2005. - 280 с. 2. Балочна опалубка для перекриттів MULTIFLEX фірми PERI. http://www.peri.ua/products.cfm/fuseaction/showproduct/product_ID/46/app_id/4.cfm. ФОРМУЛА ВИНАХОДУ Спосіб монтажу опалубки для зведення збірно-монолітних перекриттів, який включає улаштування робочого шару палуби у вигляді прямокутних листів з багатошарової фанери, встановлення дерев'яних балок двотаврового перерізу, а також металевих стійок, який відрізняється тим, що на заздалегідь забетоновані колони круглого, квадратного або прямокутного поперечного перерізу встановлюють опорні столики у вигляді металевої обойми для обпирання від одного до чотирьох металевих шпренгельних ригелів довжиною, рівною половині кроку колон, а посилені металеві опорні стійки з елементами для кріплення зв'язків, що підтримують вільний кінець шпренгельних ригелів, об'єднують попарно зв'язевими ригелями, утворюючи при чотирьох стійках рамну опору, шпренгельний ригель виготовляють з балки у 2 UA 115707 C2 5 вигляді металевої труби квадратного перерізу з приварюванням посередині прольоту перпендикулярно осі шпренгеля фрагмента металевої труби квадратного перерізу, і після виконання попереднього вигину приварюють конструкцію шпренгеля з двох арматурних стержнів, отримуючи горизонтальність верхньої грані шпренгельного ригеля, причому конструкція замка з'єднує посилені металеві опорні стійки у вигляді труб круглого перерізу зі зв'язевим ригелем, звареним з елементів труб квадратного перерізу з чотирьох сторін симетрично відносно осі труби. 3 UA 115707 C2 4 UA 115707 C2 5 UA 115707 C2 Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
