Опалубка для зведення збірно-монолітних перекриттів

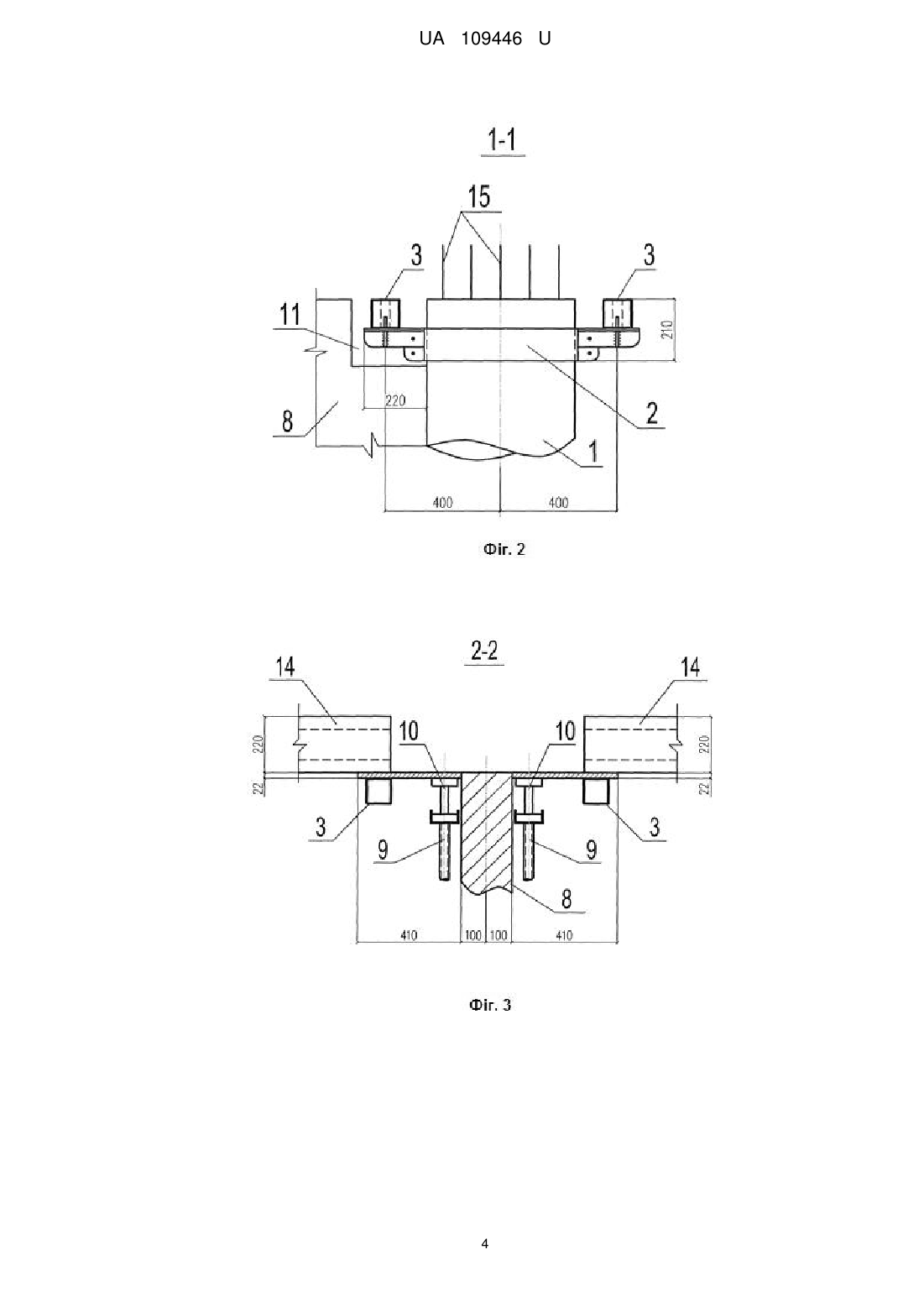

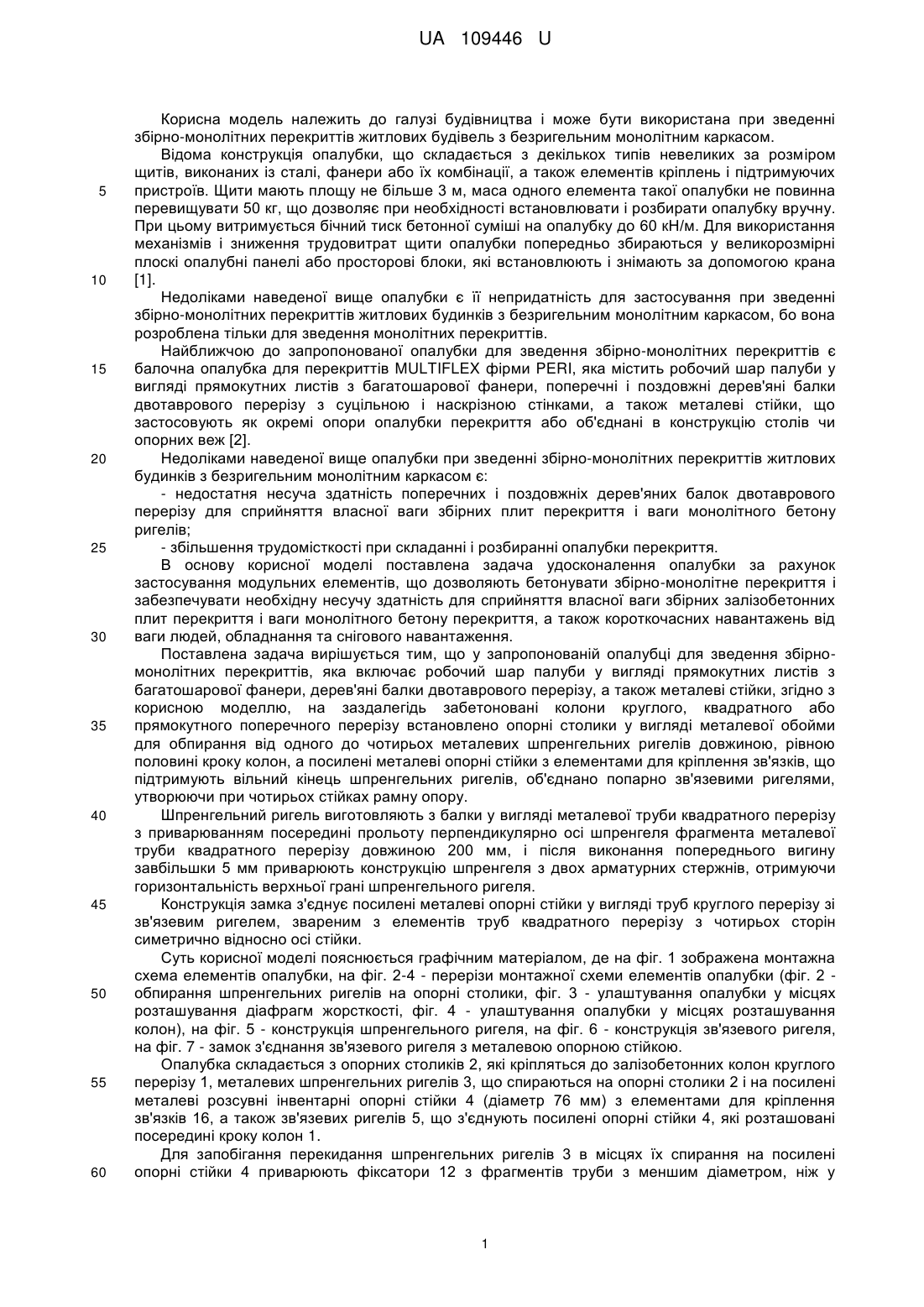

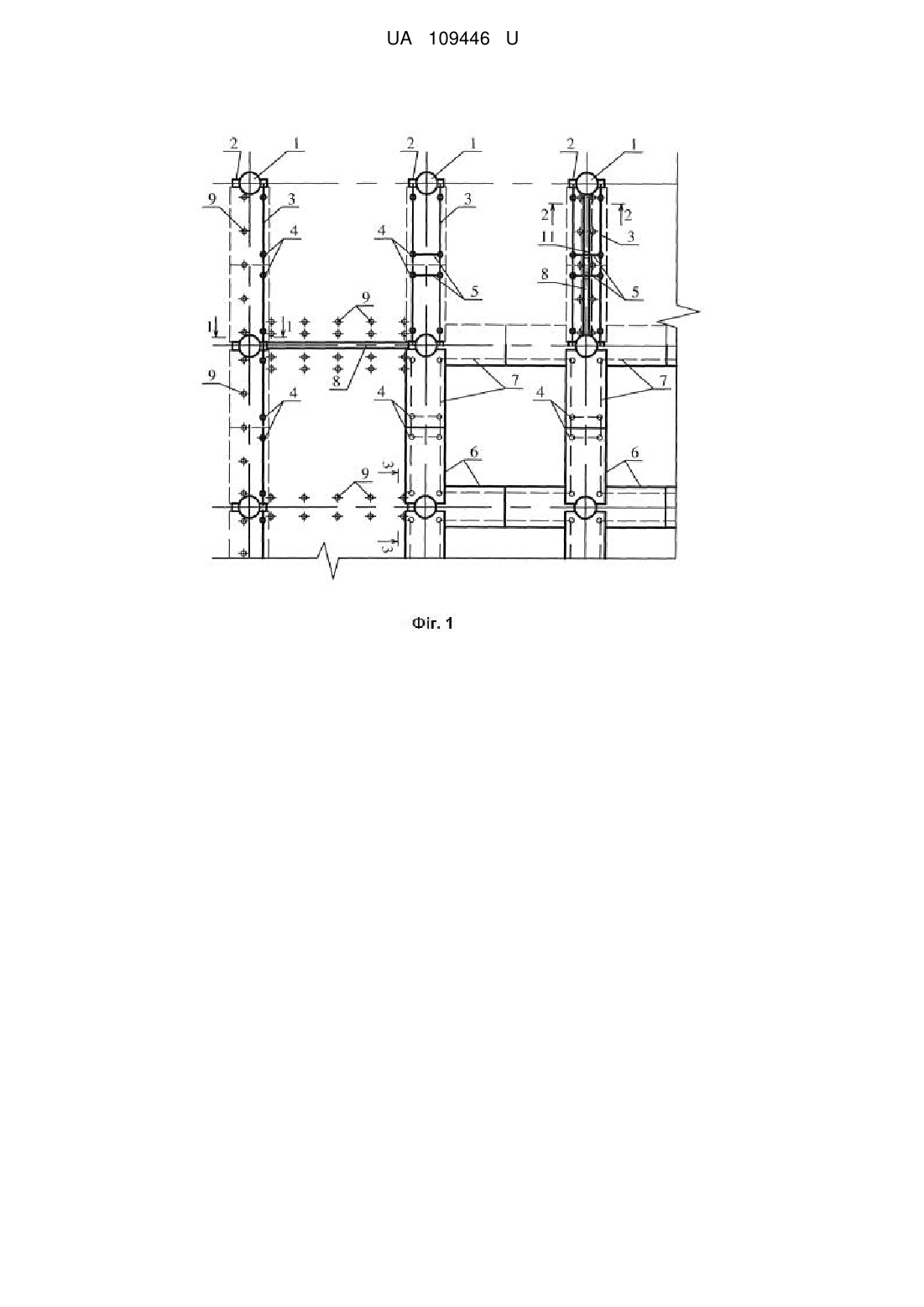

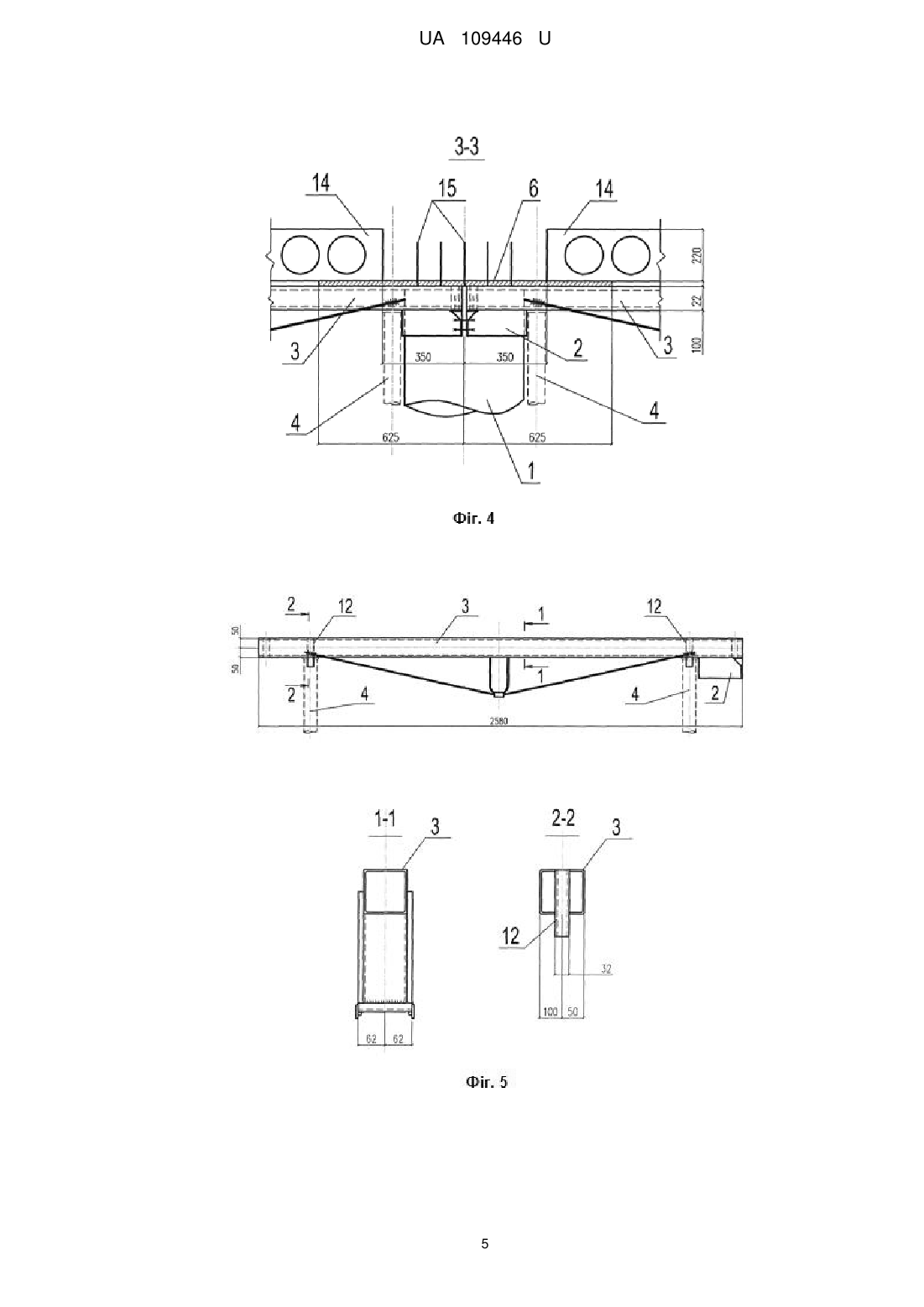

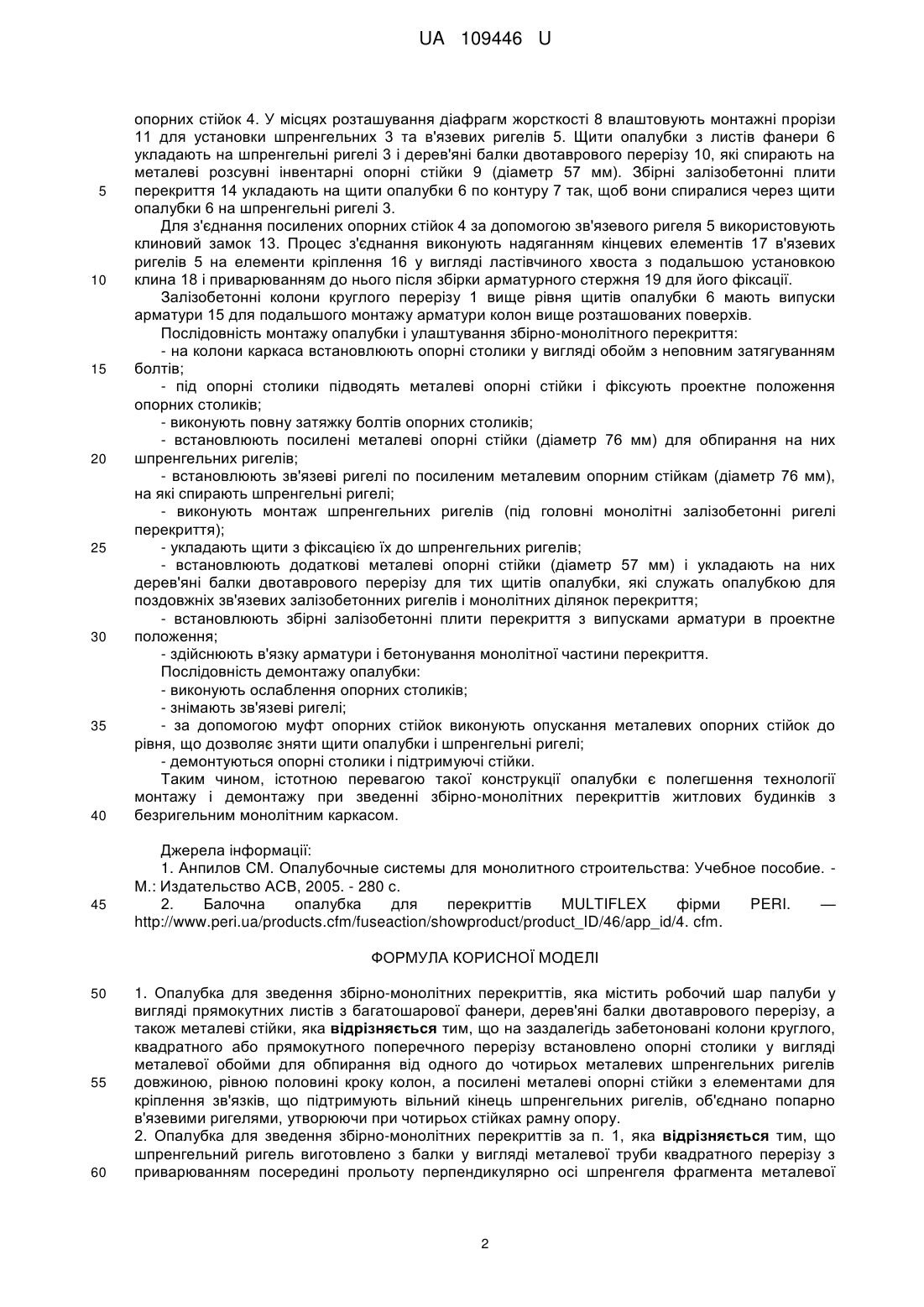

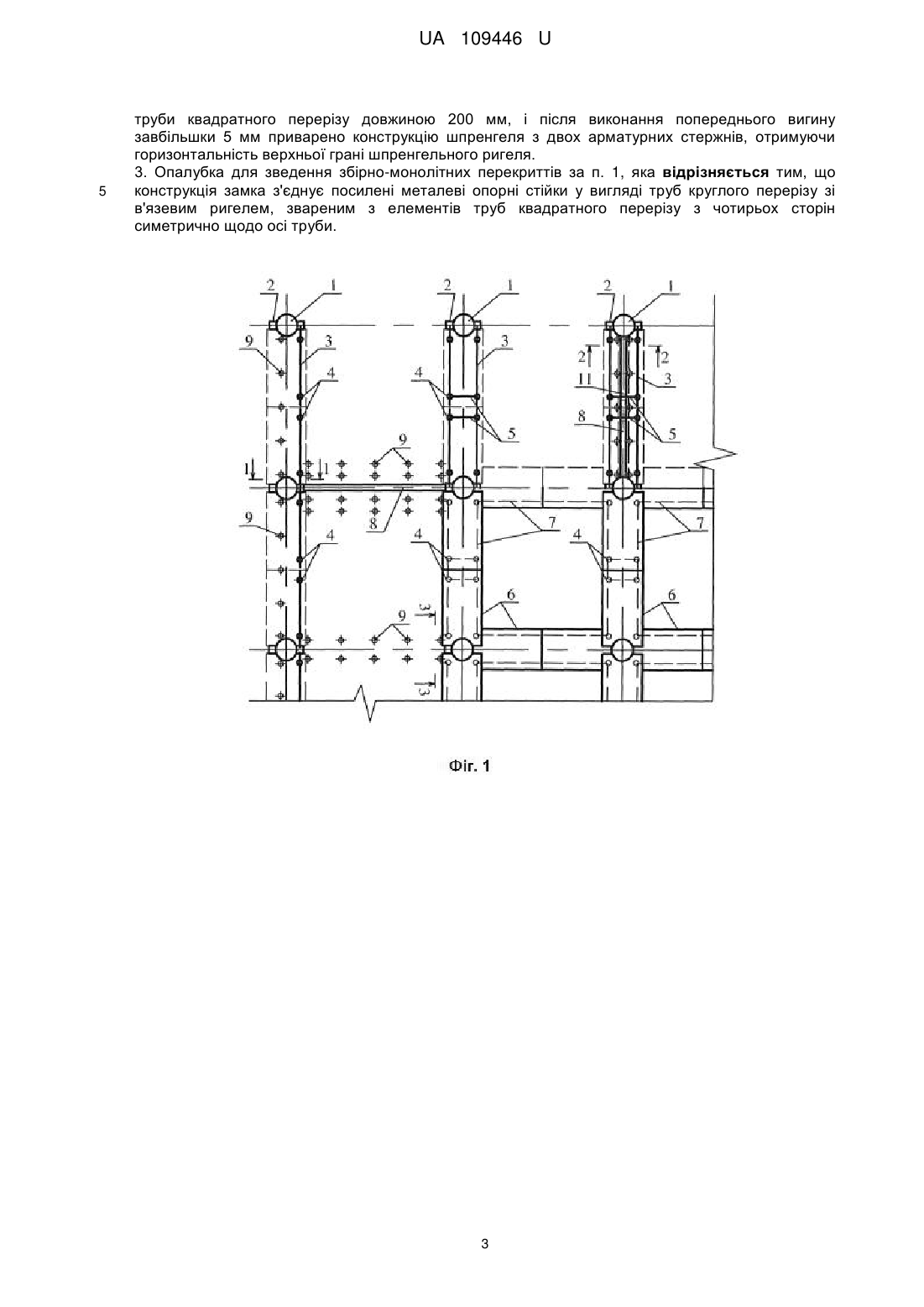

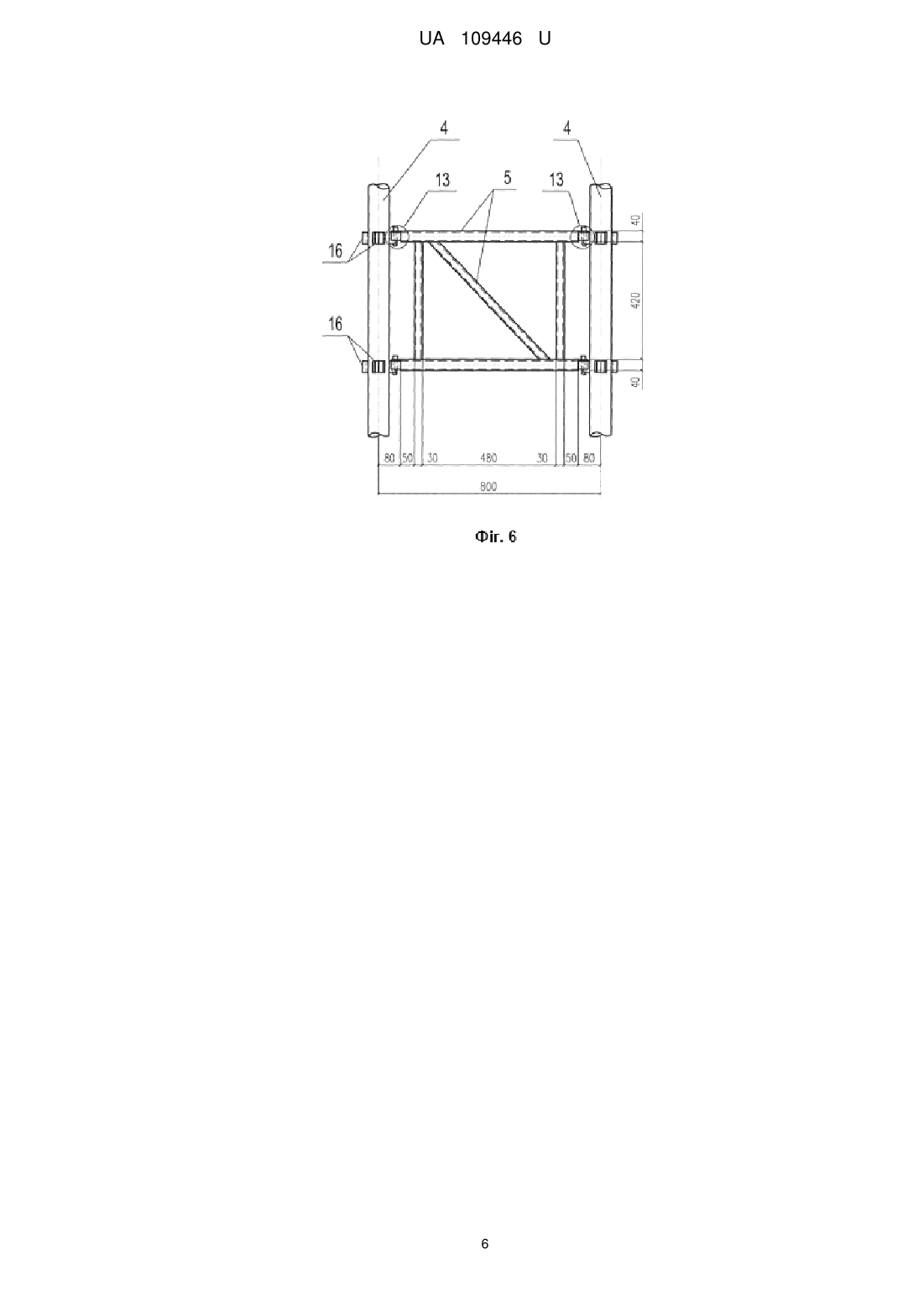

Реферат: Опалубка для зведення збірно-монолітних перекриттів містить робочий шар палуби виконаний у вигляді прямокутних листів з багатошарової фанери, дерев'яні балки двотаврового перерізу, а також металеві стійки. На заздалегідь забетоновані колони круглого, квадратного або прямокутного поперечного перерізу встановлено опорні столики у вигляді металевої обойми для обпирання від одного до чотирьох металевих шпренгельних ригелів довжиною, рівною половині кроку колон, а посилені металеві опорні стійки з елементами для кріплення зв'язків, що підтримують вільний кінець шпренгельних ригелів, об'єднано попарно зв'язевими ригелями, утворюючи при чотирьох стійках рамну опору. UA 109446 U (54) ОПАЛУБКА ДЛЯ ЗВЕДЕННЯ ЗБІРНО-МОНОЛІТНИХ ПЕРЕКРИТТІВ UA 109446 U UA 109446 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана при зведенні збірно-монолітних перекриттів житлових будівель з безригельним монолітним каркасом. Відома конструкція опалубки, що складається з декількох типів невеликих за розміром щитів, виконаних із сталі, фанери або їх комбінації, а також елементів кріплень і підтримуючих пристроїв. Щити мають площу не більше 3 м, маса одного елемента такої опалубки не повинна перевищувати 50 кг, що дозволяє при необхідності встановлювати і розбирати опалубку вручну. При цьому витримується бічний тиск бетонної суміші на опалубку до 60 кН/м. Для використання механізмів і зниження трудовитрат щити опалубки попередньо збираються у великорозмірні плоскі опалубні панелі або просторові блоки, які встановлюють і знімають за допомогою крана [1]. Недоліками наведеної вище опалубки є її непридатність для застосування при зведенні збірно-монолітних перекриттів житлових будинків з безригельним монолітним каркасом, бо вона розроблена тільки для зведення монолітних перекриттів. Найближчою до запропонованої опалубки для зведення збірно-монолітних перекриттів є балочна опалубка для перекриттів MULTIFLEX фірми PERI, яка містить робочий шар палуби у вигляді прямокутних листів з багатошарової фанери, поперечні і поздовжні дерев'яні балки двотаврового перерізу з суцільною і наскрізною стінками, а також металеві стійки, що застосовують як окремі опори опалубки перекриття або об'єднані в конструкцію столів чи опорних веж [2]. Недоліками наведеної вище опалубки при зведенні збірно-монолітних перекриттів житлових будинків з безригельним монолітним каркасом є: - недостатня несуча здатність поперечних і поздовжніх дерев'яних балок двотаврового перерізу для сприйняття власної ваги збірних плит перекриття і ваги монолітного бетону ригелів; - збільшення трудомісткості при складанні і розбиранні опалубки перекриття. В основу корисної моделі поставлена задача удосконалення опалубки за рахунок застосування модульних елементів, що дозволяють бетонувати збірно-монолітне перекриття і забезпечувати необхідну несучу здатність для сприйняття власної ваги збірних залізобетонних плит перекриття і ваги монолітного бетону перекриття, а також короткочасних навантажень від ваги людей, обладнання та снігового навантаження. Поставлена задача вирішується тим, що у запропонованій опалубці для зведення збірномонолітних перекриттів, яка включає робочий шар палуби у вигляді прямокутних листів з багатошарової фанери, дерев'яні балки двотаврового перерізу, а також металеві стійки, згідно з корисною моделлю, на заздалегідь забетоновані колони круглого, квадратного або прямокутного поперечного перерізу встановлено опорні столики у вигляді металевої обойми для обпирання від одного до чотирьох металевих шпренгельних ригелів довжиною, рівною половині кроку колон, а посилені металеві опорні стійки з елементами для кріплення зв'язків, що підтримують вільний кінець шпренгельних ригелів, об'єднано попарно зв'язевими ригелями, утворюючи при чотирьох стійках рамну опору. Шпренгельний ригель виготовляють з балки у вигляді металевої труби квадратного перерізу з приварюванням посередині прольоту перпендикулярно осі шпренгеля фрагмента металевої труби квадратного перерізу довжиною 200 мм, і після виконання попереднього вигину завбільшки 5 мм приварюють конструкцію шпренгеля з двох арматурних стержнів, отримуючи горизонтальність верхньої грані шпренгельного ригеля. Конструкція замка з'єднує посилені металеві опорні стійки у вигляді труб круглого перерізу зі зв'язевим ригелем, звареним з елементів труб квадратного перерізу з чотирьох сторін симетрично відносно осі стійки. Суть корисної моделі пояснюється графічним матеріалом, де на фіг. 1 зображена монтажна схема елементів опалубки, на фіг. 2-4 - перерізи монтажної схеми елементів опалубки (фіг. 2 обпирання шпренгельних ригелів на опорні столики, фіг. 3 - улаштування опалубки у місцях розташування діафрагм жорсткості, фіг. 4 - улаштування опалубки у місцях розташування колон), на фіг. 5 - конструкція шпренгельного ригеля, на фіг. 6 - конструкція зв'язевого ригеля, на фіг. 7 - замок з'єднання зв'язевого ригеля з металевою опорною стійкою. Опалубка складається з опорних столиків 2, які кріпляться до залізобетонних колон круглого перерізу 1, металевих шпренгельних ригелів 3, що спираються на опорні столики 2 і на посилені металеві розсувні інвентарні опорні стійки 4 (діаметр 76 мм) з елементами для кріплення зв'язків 16, а також зв'язевих ригелів 5, що з'єднують посилені опорні стійки 4, які розташовані посередині кроку колон 1. Для запобігання перекидання шпренгельних ригелів 3 в місцях їх спирання на посилені опорні стійки 4 приварюють фіксатори 12 з фрагментів труби з меншим діаметром, ніж у 1 UA 109446 U 5 10 15 20 25 30 35 40 45 опорних стійок 4. У місцях розташування діафрагм жорсткості 8 влаштовують монтажні прорізи 11 для установки шпренгельних 3 та в'язевих ригелів 5. Щити опалубки з листів фанери 6 укладають на шпренгельні ригелі 3 і дерев'яні балки двотаврового перерізу 10, які спирають на металеві розсувні інвентарні опорні стійки 9 (діаметр 57 мм). Збірні залізобетонні плити перекриття 14 укладають на щити опалубки 6 по контуру 7 так, щоб вони спиралися через щити опалубки 6 на шпренгельні ригелі 3. Для з'єднання посилених опорних стійок 4 за допомогою зв'язевого ригеля 5 використовують клиновий замок 13. Процес з'єднання виконують надяганням кінцевих елементів 17 в'язевих ригелів 5 на елементи кріплення 16 у вигляді ластівчиного хвоста з подальшою установкою клина 18 і приварюванням до нього після збірки арматурного стержня 19 для його фіксації. Залізобетонні колони круглого перерізу 1 вище рівня щитів опалубки 6 мають випуски арматури 15 для подальшого монтажу арматури колон вище розташованих поверхів. Послідовність монтажу опалубки і улаштування збірно-монолітного перекриття: - на колони каркаса встановлюють опорні столики у вигляді обойм з неповним затягуванням болтів; - під опорні столики підводять металеві опорні стійки і фіксують проектне положення опорних столиків; - виконують повну затяжку болтів опорних столиків; - встановлюють посилені металеві опорні стійки (діаметр 76 мм) для обпирання на них шпренгельних ригелів; - встановлюють зв'язеві ригелі по посиленим металевим опорним стійкам (діаметр 76 мм), на які спирають шпренгельні ригелі; - виконують монтаж шпренгельних ригелів (під головні монолітні залізобетонні ригелі перекриття); - укладають щити з фіксацією їх до шпренгельних ригелів; - встановлюють додаткові металеві опорні стійки (діаметр 57 мм) і укладають на них дерев'яні балки двотаврового перерізу для тих щитів опалубки, які служать опалубкою для поздовжніх зв'язевих залізобетонних ригелів і монолітних ділянок перекриття; - встановлюють збірні залізобетонні плити перекриття з випусками арматури в проектне положення; - здійснюють в'язку арматури і бетонування монолітної частини перекриття. Послідовність демонтажу опалубки: - виконують ослаблення опорних столиків; - знімають зв'язеві ригелі; - за допомогою муфт опорних стійок виконують опускання металевих опорних стійок до рівня, що дозволяє зняти щити опалубки і шпренгельні ригелі; - демонтуються опорні столики і підтримуючі стійки. Таким чином, істотною перевагою такої конструкції опалубки є полегшення технології монтажу і демонтажу при зведенні збірно-монолітних перекриттів житлових будинків з безригельним монолітним каркасом. Джерела інформації: 1. Анпилов СМ. Опалубочные системы для монолитного строительства: Учебное пособие. М.: Издательство АСВ, 2005. - 280 с. 2. Балочна опалубка для перекриттів MULTIFLEX фірми PERI. — http://www.peri.ua/products.cfm/fuseaction/showproduct/product_ID/46/app_id/4. cfm. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Опалубка для зведення збірно-монолітних перекриттів, яка містить робочий шар палуби у вигляді прямокутних листів з багатошарової фанери, дерев'яні балки двотаврового перерізу, а також металеві стійки, яка відрізняється тим, що на заздалегідь забетоновані колони круглого, квадратного або прямокутного поперечного перерізу встановлено опорні столики у вигляді металевої обойми для обпирання від одного до чотирьох металевих шпренгельних ригелів довжиною, рівною половині кроку колон, а посилені металеві опорні стійки з елементами для кріплення зв'язків, що підтримують вільний кінець шпренгельних ригелів, об'єднано попарно в'язевими ригелями, утворюючи при чотирьох стійках рамну опору. 2. Опалубка для зведення збірно-монолітних перекриттів за п. 1, яка відрізняється тим, що шпренгельний ригель виготовлено з балки у вигляді металевої труби квадратного перерізу з приварюванням посередині прольоту перпендикулярно осі шпренгеля фрагмента металевої 2 UA 109446 U 5 труби квадратного перерізу довжиною 200 мм, і після виконання попереднього вигину завбільшки 5 мм приварено конструкцію шпренгеля з двох арматурних стержнів, отримуючи горизонтальність верхньої грані шпренгельного ригеля. 3. Опалубка для зведення збірно-монолітних перекриттів за п. 1, яка відрізняється тим, що конструкція замка з'єднує посилені металеві опорні стійки у вигляді труб круглого перерізу зі в'язевим ригелем, звареним з елементів труб квадратного перерізу з чотирьох сторін симетрично щодо осі труби. 3 UA 109446 U 4 UA 109446 U 5 UA 109446 U 6 UA 109446 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
