Завантажити PDF файл.

Формула / Реферат

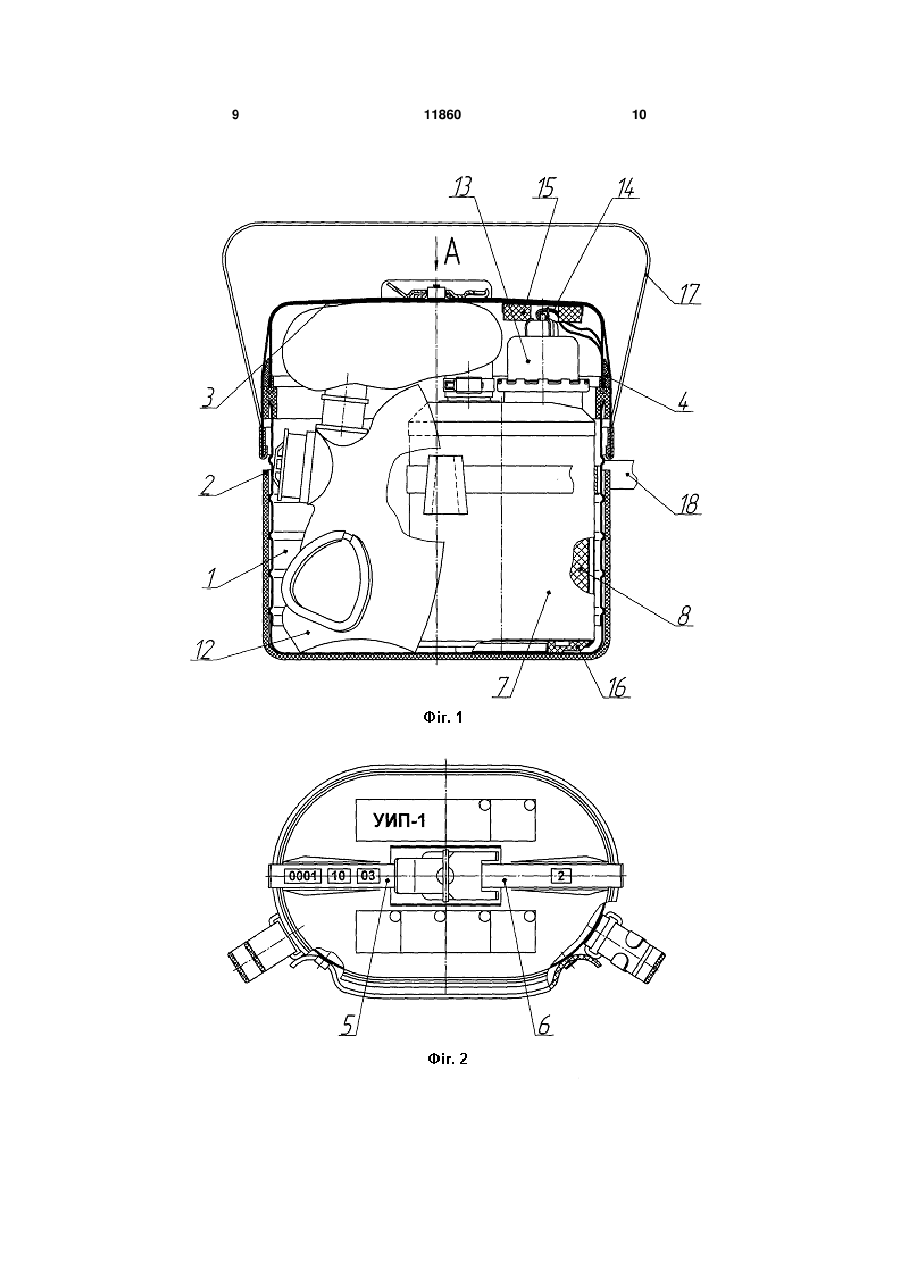

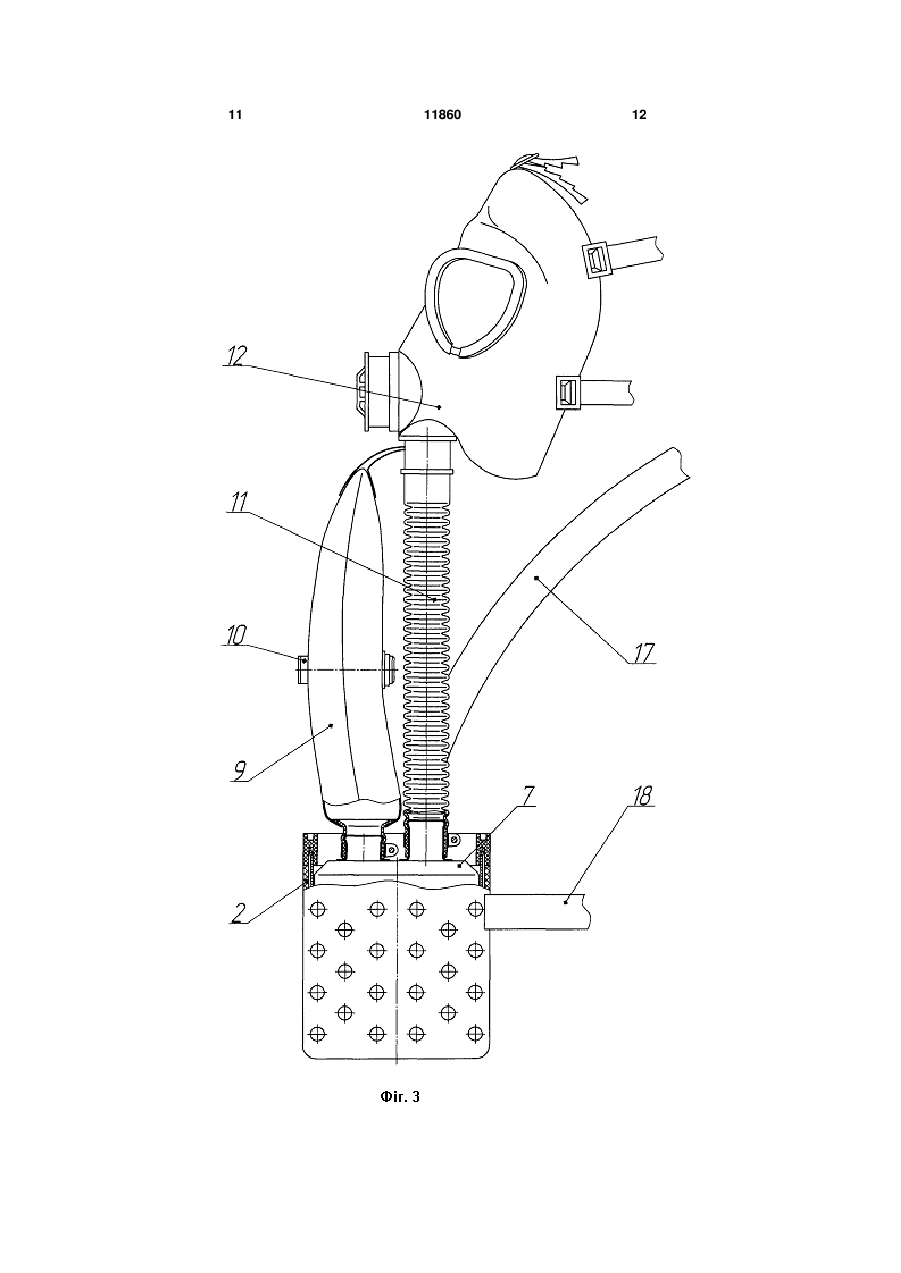

1. Ізолюючий дихальний апарат із хімічно зв'язаним киснем, що містить футляр у вигляді корпусу, кришки та еластичного герметизуючого ущільнення, з'єднаних стяжними стрічками з замком, регенеративний патрон із кисневмісною речовиною та патрубками, до одного з яких приєднана еластична гофрована трубка лицевої частини у вигляді загубника з носовим затискачем або маски, а до другого - дихальний мішок із клапаном надлишкового тиску та захисним чохлом з отворами під елементи кріплення мішка до лицевої частини та патрубків патрона, пусковий пристрій на патроні, теплоізолюючий чохол та плечовий ремінь на корпусі футляра, який відрізняється тим, що футляр має додатковий поясний ремінь із тканої стрічки, що у складеному стані розміщений у зазорі між корпусом та теплоізолюючим чохлом, а вільні кінці ременя виведені зовні через отвори на чохлі та з'єднані легкорозкривною застібкою, наприклад, текстильною, теплоізолюючий чохол виконаний у вигляді стакана з отворами в зоні розташування патрона в корпусі та піктограмами у вигляді малюнків на неперфорованій поверхні чохла, при цьому розгортка стакана виконана із теплозахисного листового матеріалу, який має алюмінієву фольгу та прошарок із пористої синтетичної пластмаси, а контур розгортки з'єднаний в чохол за допомогою пришитих текстильних стрічок.

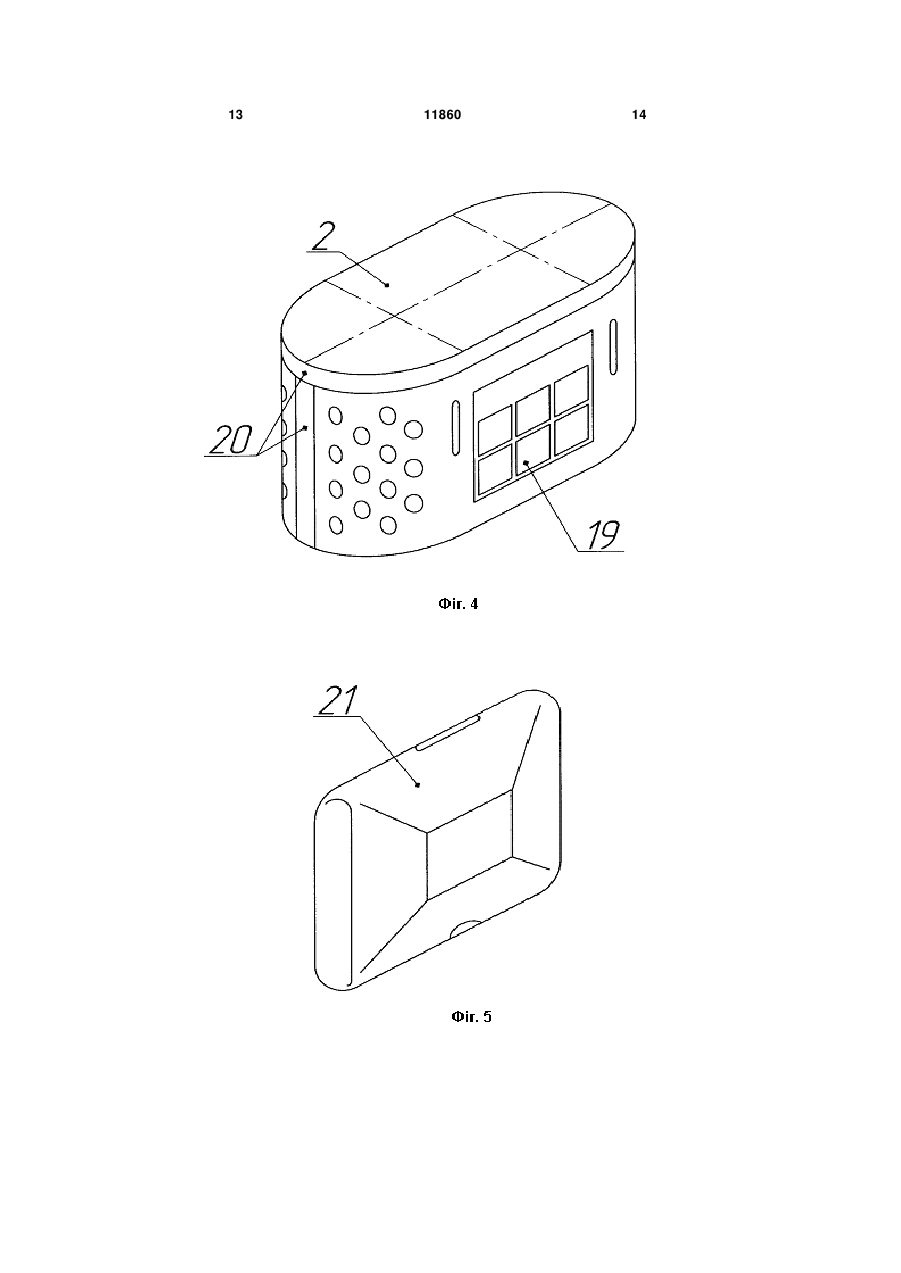

2. Ізолюючий дихальний апарат за п. 1, який відрізняється тим, що захисний чохол мішка виконаний у вигляді підодіяльника, при цьому стінка з отвором, наприклад, прямокутним, розташована на мішку зі сторони користувача апаратом при його застосуванні.

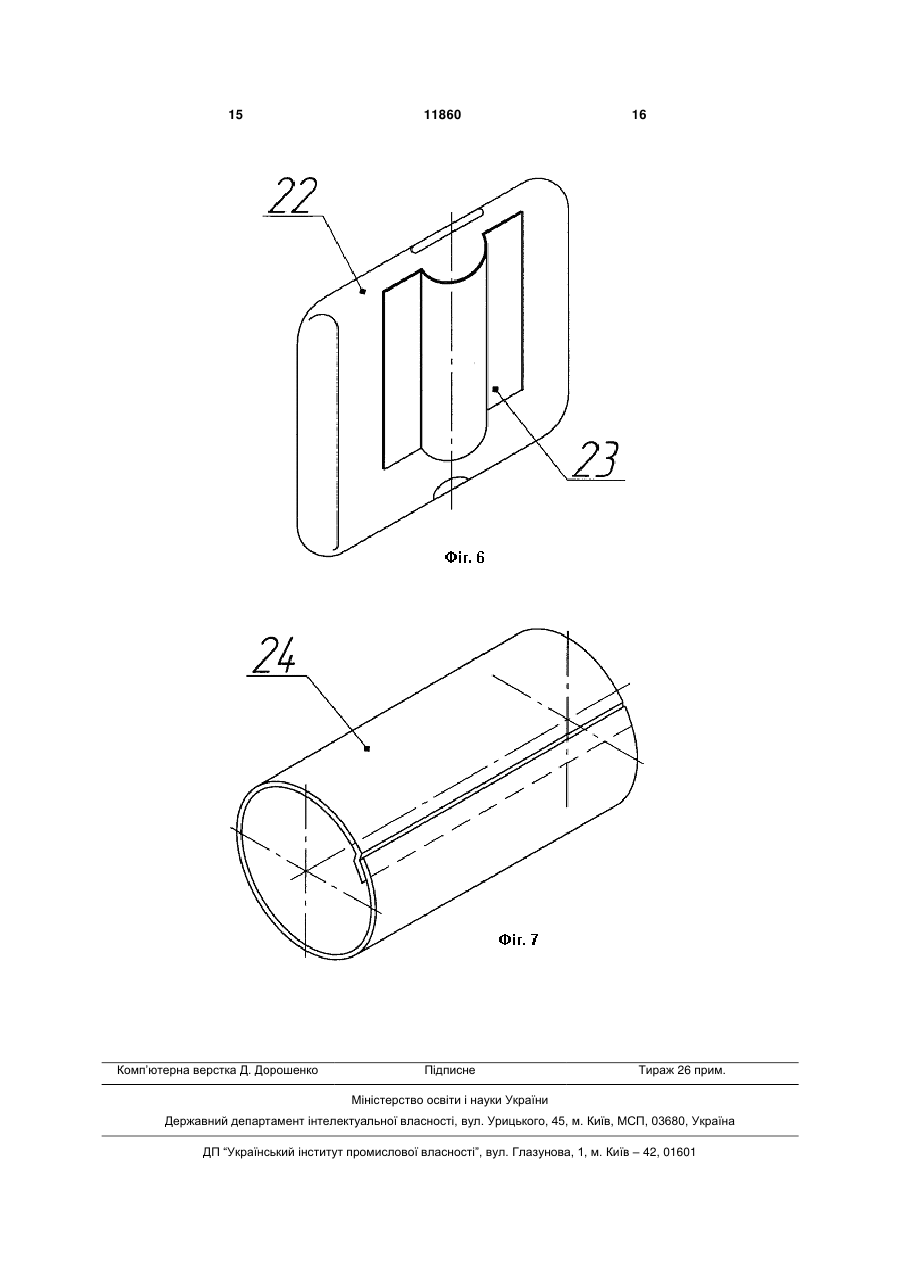

3. Ізолюючий дихальний апарат за п. 1, який відрізняється тим, що захисний чохол мішка виконаний у вигляді пакета, до однієї із стінок якого пришита стрічка, що утворює канал для розташування гофрованої трубки лицевої частини.

4. Ізолюючий дихальний апарат за п. 1, який відрізняється тим, що гофрована трубка лицевої частини має додатковий чохол у вигляді трубки із тепловідбивної тканини, наприклад, полотна або перкалі з алюмінієвим покриттям зовні чохла.

Текст

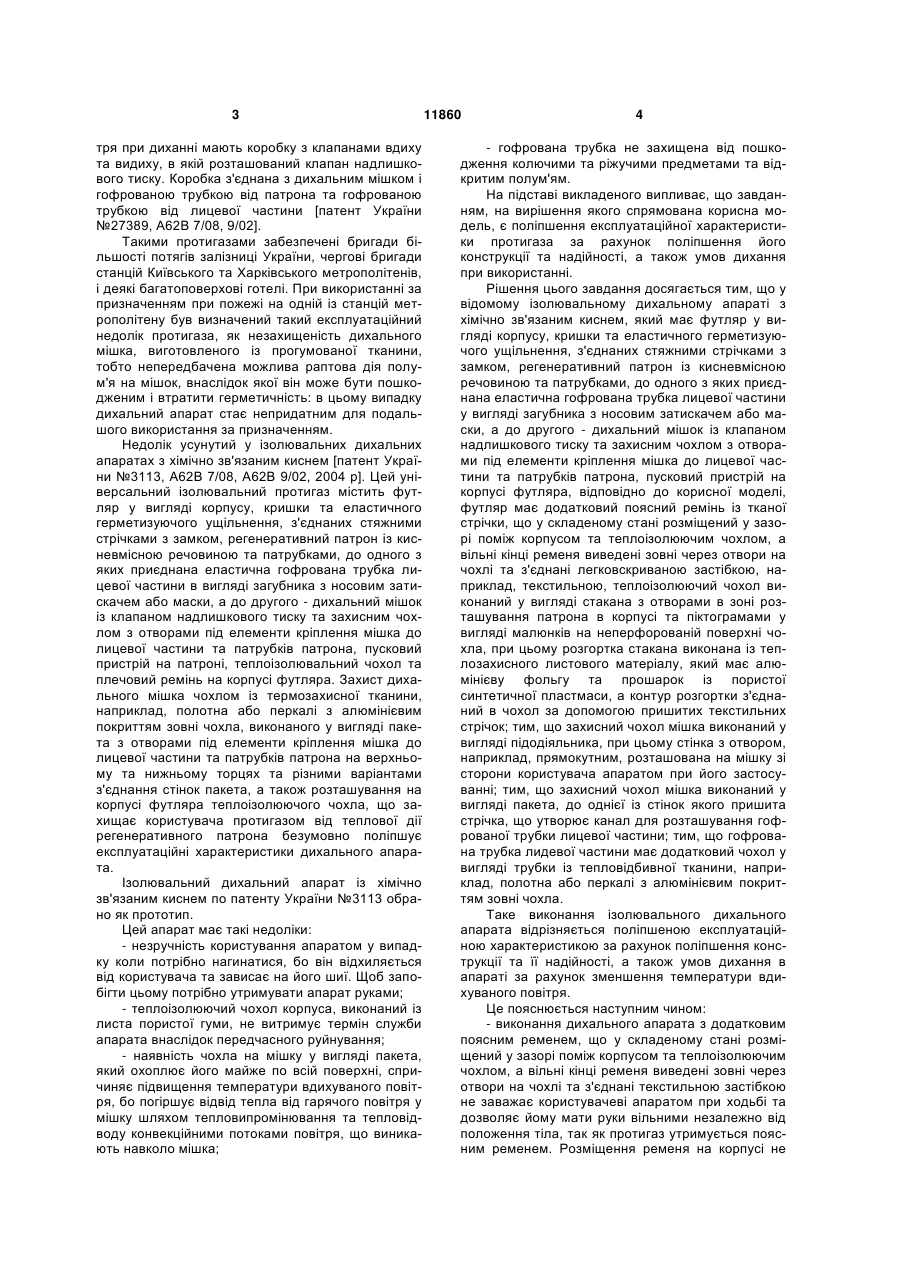

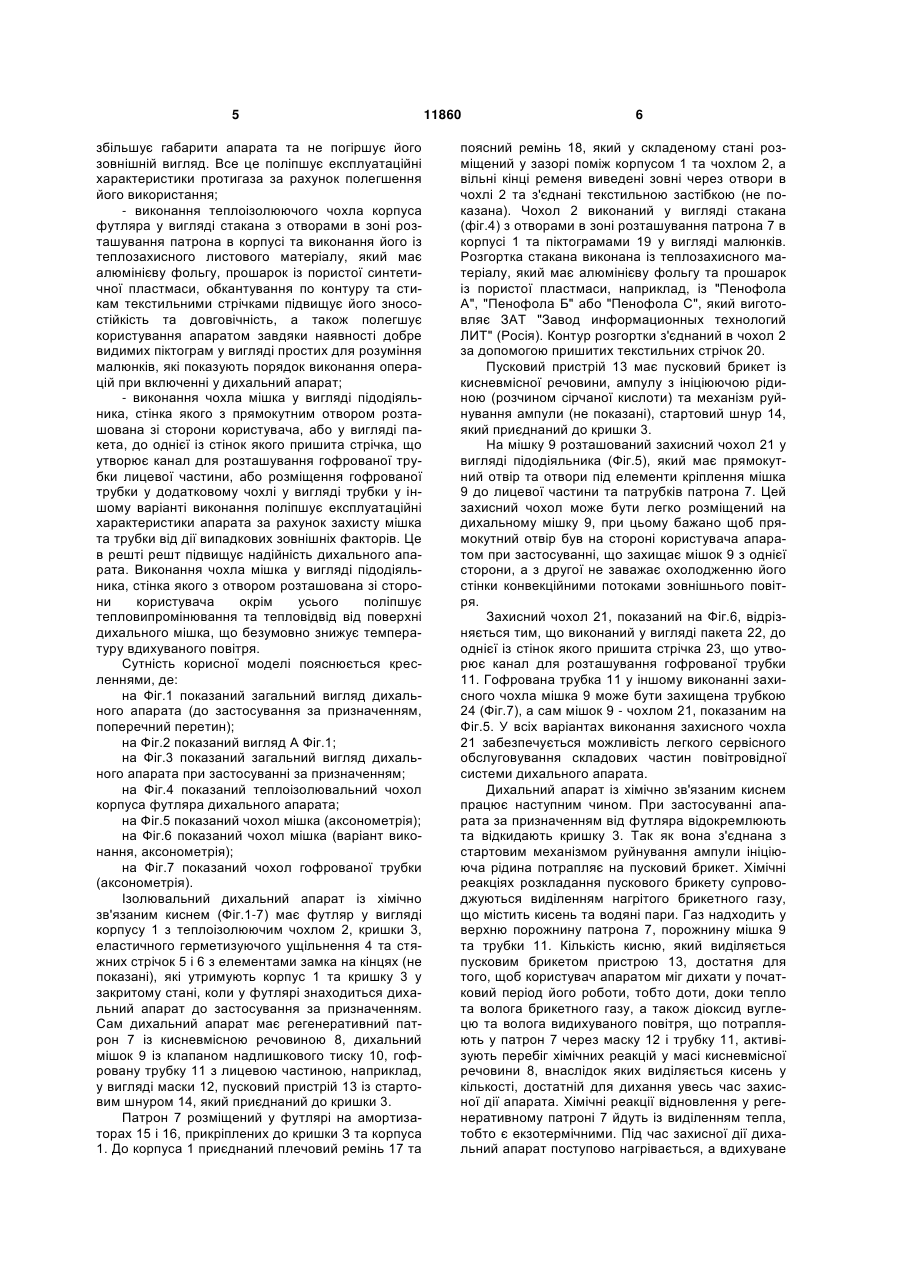

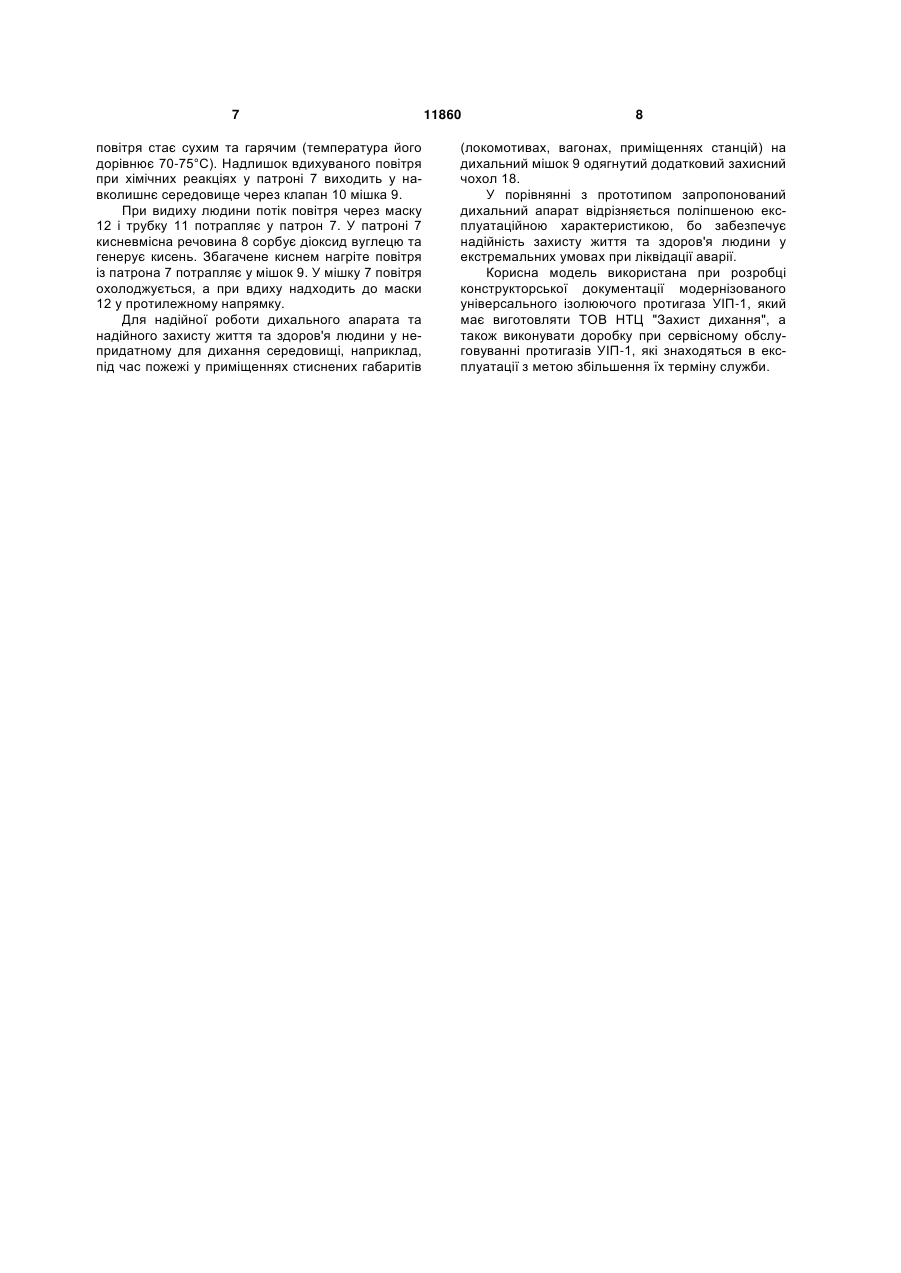

1. Ізолюючий дихальний апарат із хімічно зв'язаним киснем, що містить футляр у вигляді корпусу, кришки та еластичного герметизуючого ущільнення, з'єднаних стяжними стрічками з замком, регенеративний патрон із кисневмісною речовиною та патрубками, до одного з яких приєднана еластична гофрована трубка лицевої частини у вигляді загубника з носовим затискачем або маски, а до другого - дихальний мішок із клапаном надлишкового тиску та захисним чохлом з отворами під елементи кріплення мішка до лицевої частини та патрубків патрона, пусковий пристрій на патроні, теплоізолюючий чохол та плечовий ремінь на корпусі футляра, який відрізняється тим, що футляр має додатковий поясний ремінь із тканої стрічки, що у складеному стані розміщений у зазорі між корпусом та теплоізолюючим чохлом, а вільні кінці ременя виведені зовні через отвори на U 2 (19) 1 3 тря при диханні мають коробку з клапанами вдиху та видиху, в якій розташований клапан надлишкового тиску. Коробка з'єднана з дихальним мішком і гофрованою трубкою від патрона та гофрованою трубкою від лицевої частини [патент України №27389, А62В 7/08, 9/02]. Такими протигазами забезпечені бригади більшості потягів залізниці України, чергові бригади станцій Київського та Харківського метрополітенів, і деякі багатоповерхові готелі. При використанні за призначенням при пожежі на одній із станцій метрополітену був визначений такий експлуатаційний недолік протигаза, як незахищеність дихального мішка, виготовленого із прогумованої тканини, тобто непередбачена можлива раптова дія полум'я на мішок, внаслідок якої він може бути пошкодженим і втратити герметичність: в цьому випадку дихальний апарат стає непридатним для подальшого використання за призначенням. Недолік усунутий у ізолювальних дихальних апаратах з хімічно зв'язаним киснем [патент України №3113, А62В 7/08, А62В 9/02, 2004 р]. Цей універсальний ізолювальний протигаз містить футляр у вигляді корпусу, кришки та еластичного герметизуючого ущільнення, з'єднаних стяжними стрічками з замком, регенеративний патрон із кисневмісною речовиною та патрубками, до одного з яких приєднана еластична гофрована трубка лицевої частини в вигляді загубника з носовим затискачем або маски, а до другого - дихальний мішок із клапаном надлишкового тиску та захисним чохлом з отворами під елементи кріплення мішка до лицевої частини та патрубків патрона, пусковий пристрій на патроні, теплоізолювальний чохол та плечовий ремінь на корпусі футляра. Захист дихального мішка чохлом із термозахисної тканини, наприклад, полотна або перкалі з алюмінієвим покриттям зовні чохла, виконаного у вигляді пакета з отворами під елементи кріплення мішка до лицевої частини та патрубків патрона на верхньому та нижньому торцях та різними варіантами з'єднання стінок пакета, а також розташування на корпусі футляра теплоізолюючого чохла, що захищає користувача протигазом від теплової дії регенеративного патрона безумовно поліпшує експлуатаційні характеристики дихального апарата. Ізолювальний дихальний апарат із хімічно зв'язаним киснем по патенту України №3113 обрано як прототип. Цей апарат має такі недоліки: - незручність користування апаратом у випадку коли потрібно нагинатися, бо він відхиляється від користувача та зависає на його шиї. Щоб запобігти цьому потрібно утримувати апарат руками; - теплоізолюючий чохол корпуса, виконаний із листа пористої гуми, не витримує термін служби апарата внаслідок передчасного руйнування; - наявність чохла на мішку у вигляді пакета, який охоплює його майже по всій поверхні, спричиняє підвищення температури вдихуваного повітря, бо погіршує відвід тепла від гарячого повітря у мішку шляхом тепловипромінювання та тепловідводу конвекційними потоками повітря, що виникають навколо мішка; 11860 4 - гофрована трубка не захищена від пошкодження колючими та ріжучими предметами та відкритим полум'ям. На підставі викладеного випливає, що завданням, на вирішення якого спрямована корисна модель, є поліпшення експлуатаційної характеристики протигаза за рахунок поліпшення його конструкції та надійності, а також умов дихання при використанні. Рішення цього завдання досягається тим, що у відомому ізолювальному дихальному апараті з хімічно зв'язаним киснем, який має футляр у вигляді корпусу, кришки та еластичного герметизуючого ущільнення, з'єднаних стяжними стрічками з замком, регенеративний патрон із кисневмісною речовиною та патрубками, до одного з яких приєднана еластична гофрована трубка лицевої частини у вигляді загубника з носовим затискачем або маски, а до другого - дихальний мішок із клапаном надлишкового тиску та захисним чохлом з отворами під елементи кріплення мішка до лицевої частини та патрубків патрона, пусковий пристрій на корпусі футляра, відповідно до корисної моделі, футляр має додатковий поясний ремінь із тканої стрічки, що у складеному стані розміщений у зазорі поміж корпусом та теплоізолюючим чохлом, а вільні кінці ременя виведені зовні через отвори на чохлі та з'єднані легковскриваною застібкою, наприклад, текстильною, теплоізолюючий чохол виконаний у вигляді стакана з отворами в зоні розташування патрона в корпусі та піктограмами у вигляді малюнків на неперфорованій поверхні чохла, при цьому розгортка стакана виконана із теплозахисного листового матеріалу, який має алюмінієву фольгу та прошарок із пористої синтетичної пластмаси, а контур розгортки з'єднаний в чохол за допомогою пришитих текстильних стрічок; тим, що захисний чохол мішка виконаний у вигляді підодіяльника, при цьому стінка з отвором, наприклад, прямокутним, розташована на мішку зі сторони користувача апаратом при його застосуванні; тим, що захисний чохол мішка виконаний у вигляді пакета, до однієї із стінок якого пришита стрічка, що утворює канал для розташування гофрованої трубки лицевої частини; тим, що гофрована трубка лидевої частини має додатковий чохол у вигляді трубки із тепловідбивної тканини, наприклад, полотна або перкалі з алюмінієвим покриттям зовні чохла. Таке виконання ізолювального дихального апарата відрізняється поліпшеною експлуатаційною характеристикою за рахунок поліпшення конструкції та її надійності, а також умов дихання в апараті за рахунок зменшення температури вдихуваного повітря. Це пояснюється наступним чином: - виконання дихального апарата з додатковим поясним ременем, що у складеному стані розміщений у зазорі поміж корпусом та теплоізолюючим чохлом, а вільні кінці ременя виведені зовні через отвори на чохлі та з'єднані текстильною застібкою не заважає користувачеві апаратом при ходьбі та дозволяє йому мати руки вільними незалежно від положення тіла, так як протигаз утримується поясним ременем. Розміщення ременя на корпусі не 5 збільшує габарити апарата та не погіршує його зовнішній вигляд. Все це поліпшує експлуатаційні характеристики протигаза за рахунок полегшення його використання; - виконання теплоізолюючого чохла корпуса футляра у вигляді стакана з отворами в зоні розташування патрона в корпусі та виконання його із теплозахисного листового матеріалу, який має алюмінієву фольгу, прошарок із пористої синтетичної пластмаси, обкантування по контуру та стикам текстильними стрічками підвищує його зносостійкість та довговічність, а також полегшує користування апаратом завдяки наявності добре видимих піктограм у вигляді простих для розуміння малюнків, які показують порядок виконання операцій при включенні у дихальний апарат; - виконання чохла мішка у вигляді підодіяльника, стінка якого з прямокутним отвором розташована зі сторони користувача, або у вигляді пакета, до однієї із стінок якого пришита стрічка, що утворює канал для розташування гофрованої трубки лицевої частини, або розміщення гофрованої трубки у додатковому чохлі у вигляді трубки у іншому варіанті виконання поліпшує експлуатаційні характеристики апарата за рахунок захисту мішка та трубки від дії випадкових зовнішніх факторів. Це в решті решт підвищує надійність дихального апарата. Виконання чохла мішка у вигляді підодіяльника, стінка якого з отвором розташована зі сторони користувача окрім усього поліпшує тепловипромінювання та тепловідвід від поверхні дихального мішка, що безумовно знижує температуру вдихуваного повітря. Сутність корисної моделі пояснюється кресленнями, де: на Фіг.1 показаний загальний вигляд дихального апарата (до застосування за призначенням, поперечний перетин); на Фіг.2 показаний вигляд А Фіг.1; на Фіг.3 показаний загальний вигляд дихального апарата при застосуванні за призначенням; на Фіг.4 показаний теплоізолювальний чохол корпуса футляра дихального апарата; на Фіг.5 показаний чохол мішка (аксонометрія); на Фіг.6 показаний чохол мішка (варіант виконання, аксонометрія); на Фіг.7 показаний чохол гофрованої трубки (аксонометрія). Ізолювальний дихальний апарат із хімічно зв'язаним киснем (Фіг.1-7) має футляр у вигляді корпусу 1 з теплоізолюючим чохлом 2, кришки 3, еластичного герметизуючого ущільнення 4 та стяжних стрічок 5 і 6 з елементами замка на кінцях (не показані), які утримують корпус 1 та кришку 3 у закритому стані, коли у футлярі знаходиться дихальний апарат до застосування за призначенням. Сам дихальний апарат має регенеративний патрон 7 із кисневмісною речовиною 8, дихальний мішок 9 із клапаном надлишкового тиску 10, гофровану трубку 11 з лицевою частиною, наприклад, у вигляді маски 12, пусковий пристрій 13 із стартовим шнуром 14, який приєднаний до кришки 3. Патрон 7 розміщений у футлярі на амортизаторах 15 і 16, прикріплених до кришки З та корпуса 1. До корпуса 1 приєднаний плечовий ремінь 17 та 11860 6 поясний ремінь 18, який у складеному стані розміщений у зазорі поміж корпусом 1 та чохлом 2, а вільні кінці ременя виведені зовні через отвори в чохлі 2 та з'єднані текстильною застібкою (не показана). Чохол 2 виконаний у вигляді стакана (фіг.4) з отворами в зоні розташування патрона 7 в корпусі 1 та піктограмами 19 у вигляді малюнків. Розгортка стакана виконана із теплозахисного матеріалу, який має алюмінієву фольгу та прошарок із пористої пластмаси, наприклад, із "Пенофола А", "Пенофола Б" або "Пенофола С", який виготовляє ЗАТ "Завод информационных технологий ЛИТ" (Росія). Контур розгортки з'єднаний в чохол 2 за допомогою пришитих текстильних стрічок 20. Пусковий пристрій 13 має пусковий брикет із кисневмісної речовини, ампулу з ініціюючою рідиною (розчином сірчаної кислоти) та механізм руйнування ампули (не показані), стартовий шнур 14, який приєднаний до кришки 3. На мішку 9 розташований захисний чохол 21 у вигляді підодіяльника (Фіг.5), який має прямокутний отвір та отвори під елементи кріплення мішка 9 до лицевої частини та патрубків патрона 7. Цей захисний чохол може бути легко розміщений на дихальному мішку 9, при цьому бажано щоб прямокутний отвір був на стороні користувача апаратом при застосуванні, що захищає мішок 9 з однієї сторони, а з другої не заважає охолодженню його стінки конвекційними потоками зовнішнього повітря. Захисний чохол 21, показаний на Фіг.6, відрізняється тим, що виконаний у вигляді пакета 22, до однієї із стінок якого пришита стрічка 23, що утворює канал для розташування гофрованої трубки 11. Гофрована трубка 11 у іншому виконанні захисного чохла мішка 9 може бути захищена трубкою 24 (Фіг.7), а сам мішок 9 - чохлом 21, показаним на Фіг.5. У всіх варіантах виконання захисного чохла 21 забезпечується можливість легкого сервісного обслуговування складових частин повітровідної системи дихального апарата. Дихальний апарат із хімічно зв'язаним киснем працює наступним чином. При застосуванні апарата за призначенням від футляра відокремлюють та відкидають кришку 3. Так як вона з'єднана з стартовим механізмом руйнування ампули ініціююча рідина потрапляє на пусковий брикет. Хімічні реакціях розкладання пускового брикету супроводжуються виділенням нагрітого брикетного газу, що містить кисень та водяні пари. Газ надходить у верхню порожнину патрона 7, порожнину мішка 9 та трубки 11. Кількість кисню, який виділяється пусковим брикетом пристрою 13, достатня для того, щоб користувач апаратом міг дихати у початковий період його роботи, тобто доти, доки тепло та волога брикетного газу, а також діоксид вуглецю та волога видихуваного повітря, що потрапляють у патрон 7 через маску 12 і трубку 11, активізують перебіг хімічних реакцій у масі кисневмісної речовини 8, внаслідок яких виділяється кисень у кількості, достатній для дихання увесь час захисної дії апарата. Хімічні реакції відновлення у регенеративному патроні 7 йдуть із виділенням тепла, тобто є екзотермічними. Під час захисної дії дихальний апарат поступово нагрівається, а вдихуване 7 повітря стає сухим та гарячим (температура його дорівнює 70-75°С). Надлишок вдихуваного повітря при хімічних реакціях у патроні 7 виходить у навколишнє середовище через клапан 10 мішка 9. При видиху людини потік повітря через маску 12 і трубку 11 потрапляє у патрон 7. У патроні 7 кисневмісна речовина 8 сорбує діоксид вуглецю та генерує кисень. Збагачене киснем нагріте повітря із патрона 7 потрапляє у мішок 9. У мішку 7 повітря охолоджується, а при вдиху надходить до маски 12 у протилежному напрямку. Для надійної роботи дихального апарата та надійного захисту життя та здоров'я людини у непридатному для дихання середовищі, наприклад, під час пожежі у приміщеннях стиснених габаритів 11860 8 (локомотивах, вагонах, приміщеннях станцій) на дихальний мішок 9 одягнутий додатковий захисний чохол 18. У порівнянні з прототипом запропонований дихальний апарат відрізняється поліпшеною експлуатаційною характеристикою, бо забезпечує надійність захисту життя та здоров'я людини у екстремальних умовах при ліквідації аварії. Корисна модель використана при розробці конструкторської документації модернізованого універсального ізолюючого протигаза УІП-1, який має виготовляти ТОВ НТЦ "Захист дихання", а також виконувати доробку при сервісному обслуговуванні протигазів УІП-1, які знаходяться в експлуатації з метою збільшення їх терміну служби. 9 11860 10 11 11860 12 13 11860 14 15 Комп’ютерна верстка Д. Дорошенко 11860 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Breathing self-rescuer with chemically bound oxygen

Автори англійською

Kudrytskyi Vitalii Hryhorovych, Luchko Viktor Mykolaiovych, Polozhii Vitalii Olehovych

Назва патенту російською

Изолирующий дыхательный аппарат с химически связанным кислородом

Автори російською

Кудрицкий Виталий Григорьевич, Лучко Виктор Николаевич, Положий Виталий Олегович

МПК / Мітки

МПК: A62B 9/00, A62B 7/08

Мітки: дихальний, ізолюючий, апарат, хімічної, киснем, зв'язаним
