Шахтний дихальний апарат з хімічно зв’язаним киснем

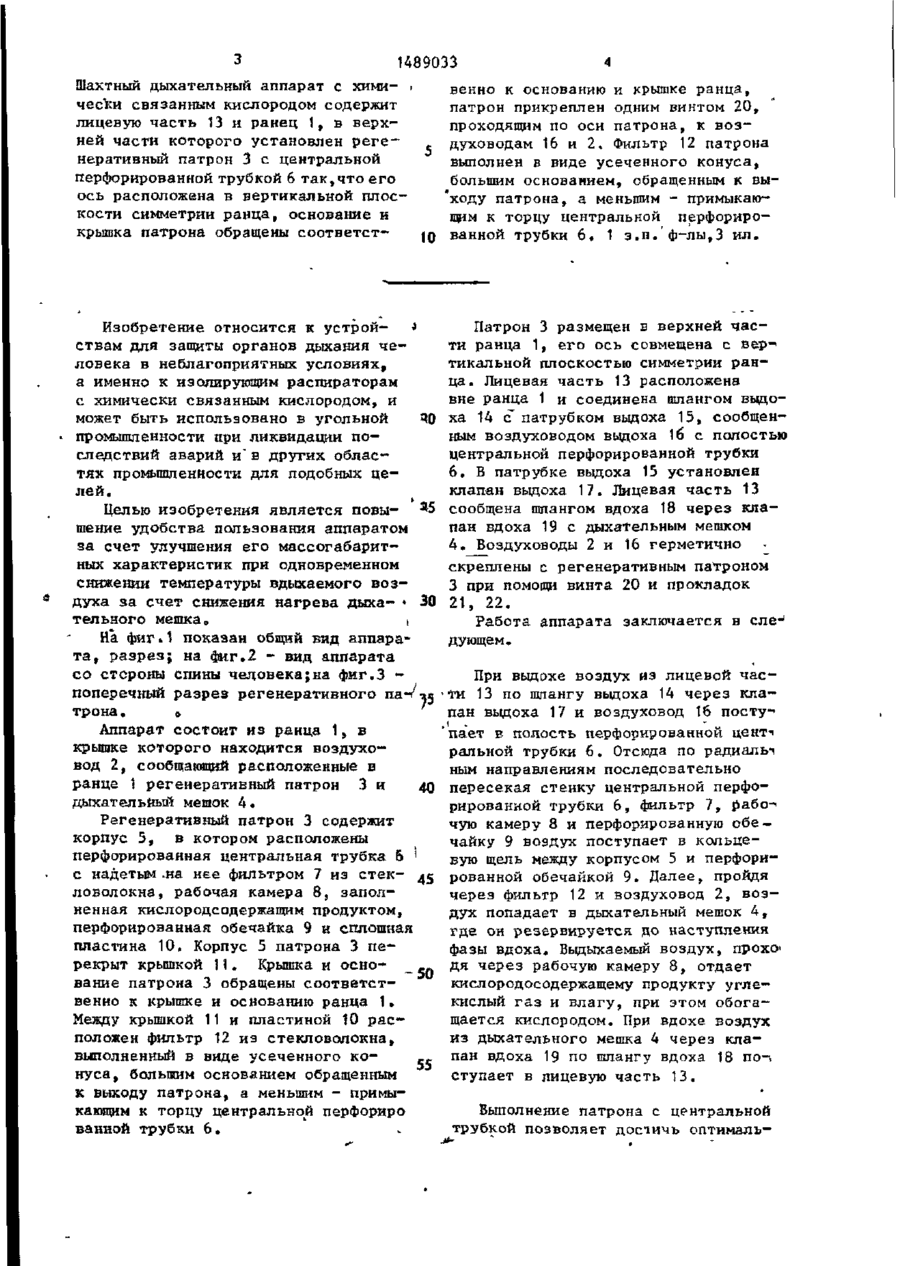

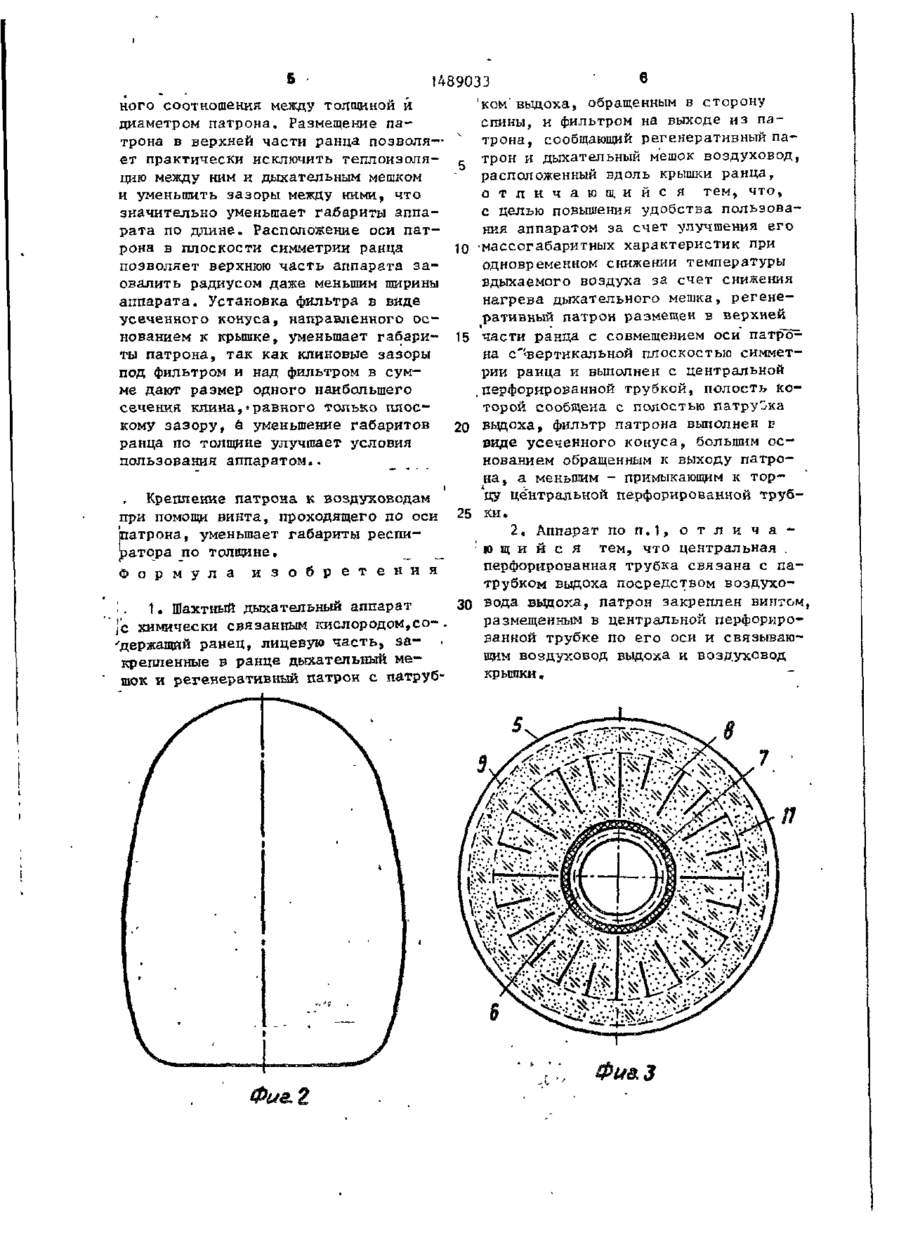

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ N» СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (5D4 А 62 В 7/08 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЬЛ ИЯМ ПРИ ГННТ СССР 1 (21) 4252454/40-23 U2) 27.06.87 (71) Всесоюзный научно-исследовательский институт горноспасательного дела (72) А.И.Артеменко, М.Г.Данилевский, ТОИ,Зимина, Э„Г.Ильинский, Т„Е.Инденбаум, А.Е.Марголис, В,К.Овчаров и Ю.А.Шевченко (53) 622.867.3:614.894.324(088.8) (56) Авторское свидетельство СССР К 193932, кл. А 62 В 7/08, 1965. * Авторское свидетельство СССР № 342636, кл. А 62 В 7/08, 1971, 23-89 (54) ШАХТНЫЙ ДЬКАТЕЛЬНЫЙ АППАРАТ С ХИМИЧЕСКИ СВЯЗАННЫЙ КИСЛОРОДОМ (57) Изобретение относится к устройствам для защиты органов дыхания человека Б неблагоприятных условиях и может быть использовано в угольной промышленности при ликвидации последствий аварий.Целью изобретения является повышение удобства пользования аппаратом за счет улучшения его массогабаритных характеристик при одновременном снижении температуры вдыхаемого воздуха за счет снижения нагрева дыхательного мешка. З 1489033 Шахтный дыхательный аппарат с химически связанным кислородом содержит лицевую часть 13 и ранец 1, в верхней части которого установлен регенеративный патрон 3 с центральной перфорированной трубкой 6 так,что его ось расположена в вертикальной плоскости симметрии ранца, основание и крышка патрона обращены соответст10 венно к основанию и крышке ранца, патрон прикреплен одним винтом 20, проходящим по оси патрона, к воздуховодам 16 и 2, Фильтр 12 патрона выполнен в виде усеченного конуса, большим основанием, обращенным к выходу патрона, а меньшим - примыкающим к торцу центральной перфорированной трубки 6. 1 э.п. ф-лы,3 ил. Изобретение относится к устрой- І ствам для защиты органов дыхания человека в неблагоприятных условиях, а именно к изолирующим распираторам с химически связанным кислородом, и может быть использовано в угольной 40 промышленности при ликвидации последствий аварий и" в других областях промышленности для подобных целей. Целью изобретения является повы- ^5 шение удобства пользования аппаратом sa счет улучшения его массогабаритных характеристик при одновременном снижении температуры вдыхаемого воздуха за счет снижения нагрева дыха- • 30 тельного мешкао і На фиг. 1 показан общий вид аппарата, разрез; на фиг.2 - вид аппарата со стороны спины человека;на фиг.З поперечный разрез регенеративного па-/ - д а т р о н а . в Аппарат состоит из ранца 1, в крышке которого находится воздуховод 2, сообщающий расположенные в ранце 1 регенеративный патрон 3 и 40 дыхательный мешок 4. Регенеративный патрон 3 содержит корпус 5, в котором расположены перфорированная центральная трубка 6 ' с надетым .на нее фильтром 7 из стек- д$ ловолокна, рабочая камера 8, заполненная кислородсодержащим продуктом, перфорированная обечайка 9 и сплошная пластина 10, Корпус 5 патрона 3 перекрыт крышкой 11. Крышка и основание патрона 3 обращены соответст- -50 венно к крышке и основанию ранца 1. Между крышкой 11 и пластиной 10 расположен фильтр 12 из стекловолокна, выполненный в виде усеченного конуса, большим основанием обращенным 55 к выходу патрона, а меньшим - примыкающим к торцу центральной перфориро ванной трубки 6. Патрон 3 размещен в верхней части ранца 1, его ось совмещена с вер-* тикальной плоскостью симметрии ранца. Лицевая часть 13 расположена вне ранца 1 и соединена шлангом выдоха 14 с" патрубком выдоха 15, сообщенным воздуховодом выдоха 16 с полостью центральной перфорированной трубки 6. В патрубке выдоха 15 установлен клапан выдоха 17. Лицевая часть 13 сообщена шлангом вдоха 18 через клапан вдоха 19 с дыхательным мешком 4. Воздуховоды 2 и 16 герметично скреплены с регенеративным патроном 3 при помощи винта 20 и прокладок 21, 22. Работа аппарата заключается в сле^ дующем. При выдохе воздух из лицевой части 13 по шлангу выдоха 14 через клапан выдоха 17 и воздуховод 16 поступает в полость перфорированной центі ральной трубки 6. Отсюда по радиальт ным направлениям последовательно пересекая стенку центральной перфорированной трубки 6, фильтр 7, рабо-< чую камеру 8 и перфорированную обечайку 9 воздух поступает в кольцевую щель между корпусом 5 и перфорированной обечайкой 9. Далее, пройдя через фильтр 12 и воздуховод 2, воздух попадает в дыхательный мешок 4, где он резервируется до наступления фазы вдоха. Выдыхаемый воздух, прохо дя через рабочую камеру 8, отдает кислородосодержащему продукту углекислый газ и влагу, при этом обогащается кислородом. При вдохе воздух из дыхательного мешка 4 через клапан вдоха 19 по шлангу вдоха 18 по-ступает в лицевую часть 13. Выполнение патрона с центральной трубкойпозволяет досіичь оптималь 1489033 ' 6 'ком'выдоха, обращенным в сторону ного соотношения между толшинои и спины, и фильтром на выходе из падиаметром патрона. Размещение патрона, сообщающий регенеративный патрона в верхней части ранца позволя— трон п дыхательный мешок воздуховод, ет практически исключить теплоизолярасположенный вдоль крышки ранца, цию между ним и дыхательным мешком о т л и ч а ю щ и й с я тем, что, и уменьшить зазоры между ними, что с целью повышения удобства пользовазначительно уменьшает габариты аппания аппаратом за счет улучшения его рата по длине. Расположение оси патЮ массогабаритных характеристик при рона в плоскости симметрии ранца одновременном снижении температуры позволяет верхнюю часть аппарата эавдыхаемого воздуха за счет снижения овалить радиусом даже меньшим ширины нагрева дыхательного мешка, регенеаппарата. Установка фильтра в виде ративный патрон размещен в верхней усеченного конуса, направленного основанием к крышке, уменьшает габари- 15 части ранца с совмещением оси патронты патрона, так как клиновые зазоры на с"
