Дюбель з термокришкою для фіксації теплоізоляційних матеріалів

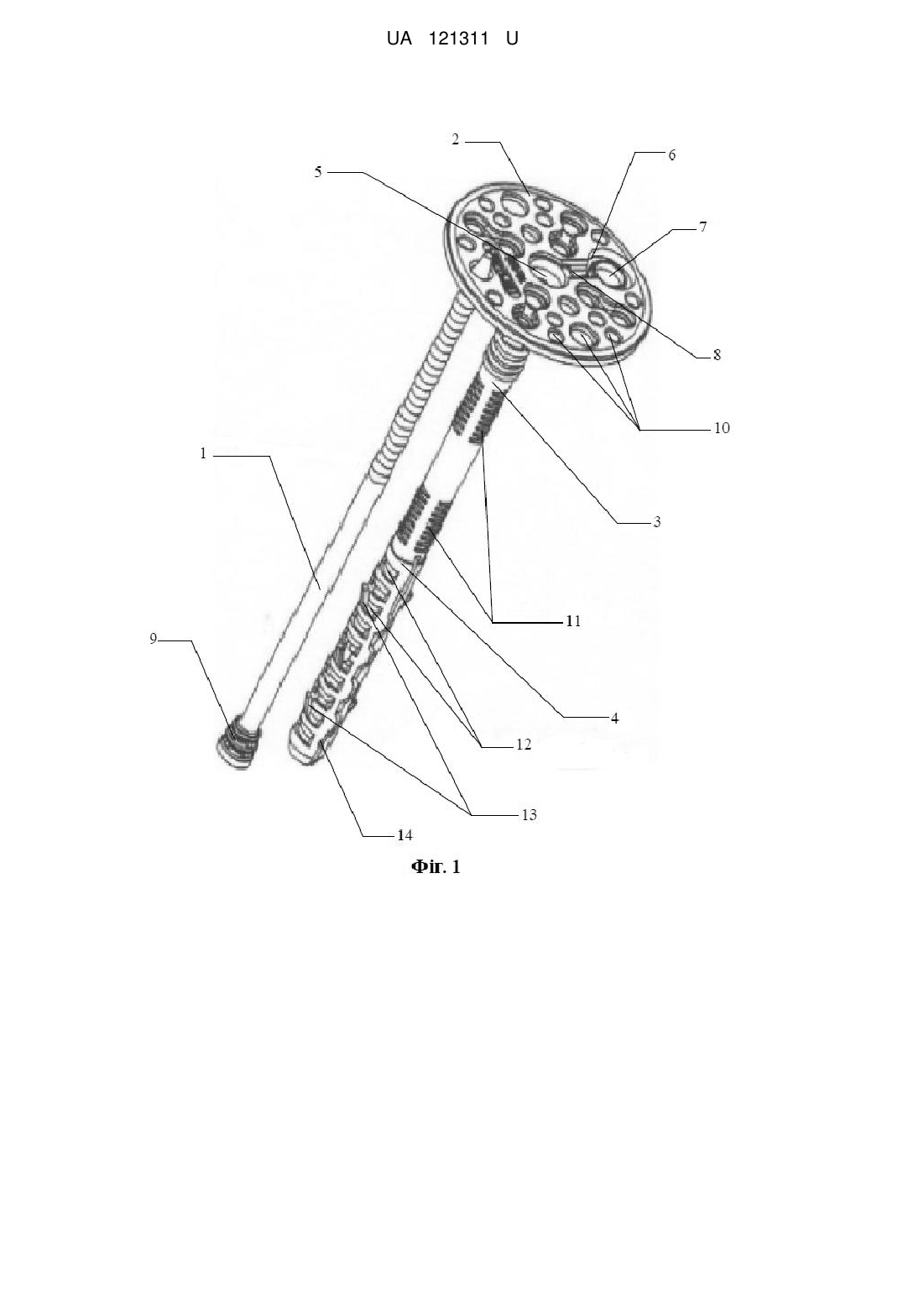

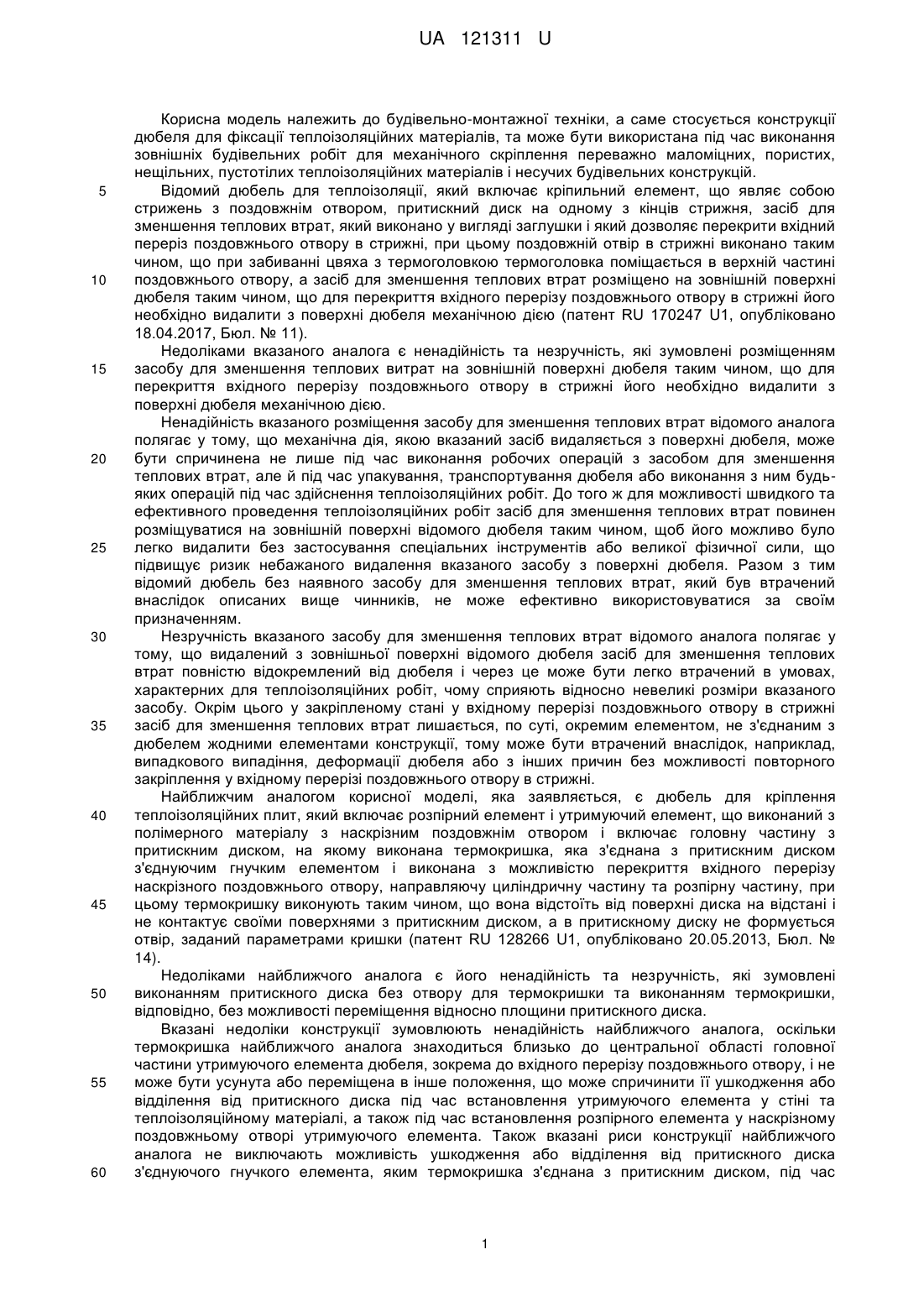

Реферат: Дюбель з термокришкою для фіксації теплоізоляційних матеріалів має розпірний елемент і утримуючий елемент, що виконаний з полімерного матеріалу з наскрізним поздовжнім отвором і включає головну частину з притискним диском, на якому виконана термокришка, яка з'єднана з притискним диском з’єднуючим гнучким елементом і виконана з можливістю перекриття вхідного перерізу наскрізного поздовжнього отвору, направляючу циліндричну частину та розпірну частину. Притискний диск виконаний з наскрізним отвором. Термокришка та з’єднуючий гнучкий елемент виконані з можливістю проходження через наскрізний отвір та розташування у ньому. UA 121311 U (12) UA 121311 U UA 121311 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельно-монтажної техніки, а саме стосується конструкції дюбеля для фіксації теплоізоляційних матеріалів, та може бути використана під час виконання зовнішніх будівельних робіт для механічного скріплення переважно маломіцних, пористих, нещільних, пустотілих теплоізоляційних матеріалів і несучих будівельних конструкцій. Відомий дюбель для теплоізоляції, який включає кріпильний елемент, що являє собою стрижень з поздовжнім отвором, притискний диск на одному з кінців стрижня, засіб для зменшення теплових втрат, який виконано у вигляді заглушки і який дозволяє перекрити вхідний переріз поздовжнього отвору в стрижні, при цьому поздовжній отвір в стрижні виконано таким чином, що при забиванні цвяха з термоголовкою термоголовка поміщається в верхній частині поздовжнього отвору, а засіб для зменшення теплових втрат розміщено на зовнішній поверхні дюбеля таким чином, що для перекриття вхідного перерізу поздовжнього отвору в стрижні його необхідно видалити з поверхні дюбеля механічною дією (патент RU 170247 U1, опубліковано 18.04.2017, Бюл. № 11). Недоліками вказаного аналога є ненадійність та незручність, які зумовлені розміщенням засобу для зменшення теплових витрат на зовнішній поверхні дюбеля таким чином, що для перекриття вхідного перерізу поздовжнього отвору в стрижні його необхідно видалити з поверхні дюбеля механічною дією. Ненадійність вказаного розміщення засобу для зменшення теплових втрат відомого аналога полягає у тому, що механічна дія, якою вказаний засіб видаляється з поверхні дюбеля, може бути спричинена не лише під час виконання робочих операцій з засобом для зменшення теплових втрат, але й під час упакування, транспортування дюбеля або виконання з ним будьяких операцій під час здійснення теплоізоляційних робіт. До того ж для можливості швидкого та ефективного проведення теплоізоляційних робіт засіб для зменшення теплових втрат повинен розміщуватися на зовнішній поверхні відомого дюбеля таким чином, щоб його можливо було легко видалити без застосування спеціальних інструментів або великої фізичної сили, що підвищує ризик небажаного видалення вказаного засобу з поверхні дюбеля. Разом з тим відомий дюбель без наявного засобу для зменшення теплових втрат, який був втрачений внаслідок описаних вище чинників, не може ефективно використовуватися за своїм призначенням. Незручність вказаного засобу для зменшення теплових втрат відомого аналога полягає у тому, що видалений з зовнішньої поверхні відомого дюбеля засіб для зменшення теплових втрат повністю відокремлений від дюбеля і через це може бути легко втрачений в умовах, характерних для теплоізоляційних робіт, чому сприяють відносно невеликі розміри вказаного засобу. Окрім цього у закріпленому стані у вхідному перерізі поздовжнього отвору в стрижні засіб для зменшення теплових втрат лишається, по суті, окремим елементом, не з'єднаним з дюбелем жодними елементами конструкції, тому може бути втрачений внаслідок, наприклад, випадкового випадіння, деформації дюбеля або з інших причин без можливості повторного закріплення у вхідному перерізі поздовжнього отвору в стрижні. Найближчим аналогом корисної моделі, яка заявляється, є дюбель для кріплення теплоізоляційних плит, який включає розпірний елемент і утримуючий елемент, що виконаний з полімерного матеріалу з наскрізним поздовжнім отвором і включає головну частину з притискним диском, на якому виконана термокришка, яка з'єднана з притискним диском з'єднуючим гнучким елементом і виконана з можливістю перекриття вхідного перерізу наскрізного поздовжнього отвору, направляючу циліндричну частину та розпірну частину, при цьому термокришку виконують таким чином, що вона відстоїть від поверхні диска на відстані і не контактує своїми поверхнями з притискним диском, а в притискному диску не формується отвір, заданий параметрами кришки (патент RU 128266 U1, опубліковано 20.05.2013, Бюл. № 14). Недоліками найближчого аналога є його ненадійність та незручність, які зумовлені виконанням притискного диска без отвору для термокришки та виконанням термокришки, відповідно, без можливості переміщення відносно площини притискного диска. Вказані недоліки конструкції зумовлюють ненадійність найближчого аналога, оскільки термокришка найближчого аналога знаходиться близько до центральної області головної частини утримуючого елемента дюбеля, зокрема до вхідного перерізу поздовжнього отвору, і не може бути усунута або переміщена в інше положення, що може спричинити її ушкодження або відділення від притискного диска під час встановлення утримуючого елемента у стіні та теплоізоляційному матеріалі, а також під час встановлення розпірного елемента у наскрізному поздовжньому отворі утримуючого елемента. Також вказані риси конструкції найближчого аналога не виключають можливість ушкодження або відділення від притискного диска з'єднуючого гнучкого елемента, яким термокришка з'єднана з притискним диском, під час 1 UA 121311 U 5 10 15 20 25 30 35 40 45 50 55 60 виконування вказаних вище операцій. В свою чергу ушкодження або відділення термокришки або з'єднуючого гнучкого елемента від притискного диска робить неможливим закриття вхідного перерізу наскрізного поздовжнього отвору утримуючої частини, захист розпірного елемента від впливу вологи, високої, низької температури або температурних перепадів, а відтак і ефективне використання найближчого аналога за його призначенням. Вказані недоліки конструкції зумовлюють незручність найближчого аналога, оскільки термокришка, яка знаходиться близько до центральної області головної частини утримуючого елемента дюбеля, зокрема до вхідного перерізу поздовжнього отвору, та виконана без можливості усунення або переміщення в інше положення, заважає здійсненню операцій з встановлення утримуючого елемента у стіні та теплоізоляційному матеріалі та встановлення розпірного елемента у наскрізному поздовжньому отворі утримуючого елемента, що потребує від особи, яка здійснює теплоізоляційні роботи, постійного відволікання для перевірки положення термокришки та її постійного видалення з робочого простору. Вищевказані наслідки недоліків конструкції найближчого аналога, в свою чергу, спричиняють небажані затримки у теплоізоляційних роботах під час встановлення кожного дюбеля у теплоізоляційному матеріалі. Окрім цього виконання термокришки такою, що не контактує своїми поверхнями з притискним диском, потребує залучення додаткових матеріалів та виробничих процесів під час виробництва найближчого аналога, оскільки термокришку та з'єднуючий гнучкий елемент виготовляють окремо від притискного диска дюбеля і після виготовлення поєднують з притискним диском. Таким чином виконання термокришки такою, що не контактує своїми поверхнями з притискним диском, здорожує виріб. Технічною задачею корисної моделі, що заявляється, є створення дюбеля з термокришкою для фіксації теплоізоляційних матеріалів з вдосконаленою конструкцією головної частини утримуючого елемента, який характеризується підвищеною надійністю, зручністю використання та спрощеним і здешевленим процесом виробництва. Рішення поставленої технічної задачі досягається тим, що у заявленому дюбелі з термокришкою для фіксації теплоізоляційних матеріалів, який включає розпірний елемент і утримуючий елемент, що виконаний з полімерного матеріалу з наскрізним поздовжнім отвором і включає головну частину з притискним диском, на якому виконана термокришка, яка з'єднана з притискним диском з'єднуючим гнучким елементом і виконана з можливістю перекриття вхідного перерізу наскрізного поздовжнього отвору, направляючу циліндричну частину та розпірну частину, згідно з корисною моделлю, притискний диск виконаний з наскрізним отвором, а термокришка та з'єднуючий гнучкий елемент виконані з можливістю проходження через наскрізний отвір та розташування у ньому. Також, згідно з корисною моделлю, наскрізний отвір відповідає зовнішньому контуру термокришки та з'єднуючого гнучкого елемента, а між краями наскрізного отвору та термокришки із з'єднуючим гнучким елементом міститься зазор. Крім цього, згідно з корисною моделлю, притискний диск виконаний із засобом для утримання термокришки та з'єднуючого гнучкого елемента у наскрізному отворі. Технічним результатом заявленої корисної моделі є вдосконалення конструкції головної частини утримуючого елемента дюбеля з термокришкою, підвищення надійності та зручності його використання при спрощенні та здешевленні його виробництва. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. У сукупності суттєвих ознак заявленої корисної моделі забезпечується підвищена надійність заявленого дюбеля з термокришкою завдяки виключенню можливості ушкодження або відділення термокришки та/або з'єднуючого гнучкого елемента від притискного диска під час виконування операцій із заявленим дюбелем, підвищена зручність використання внаслідок вдосконаленої конструкції головної частини утримуючого елемента заявленого дюбеля з термокришкою, спрощення та здешевлення виробництва заявленого дюбеля внаслідок простоти виготовлення вказаної вдосконаленої конструкції головної частини утримуючого елемента без залучення додаткових виробничих операцій та матеріалів. Виконання притискного диска з наскрізним отвором та виконання термокришки і з'єднуючого гнучкого елемента з можливістю проходження через вказаний наскрізний отвір у притискному диску та розташування у ньому підвищує надійність заявленого дюбеля, оскільки при вказаному виконанні конструктивних елементів заявленого дюбеля термокришка та з'єднуючий гнучкий елемент можуть бути поміщені у наскрізний отвір притискного диска або інше положення, при якому суттєво зменшується імовірність їх зачеплення за сторонні об'єкти, ушкодження або відділення від притискного диска внаслідок зовнішніх чинників, наприклад ударів або деформації, як під час упакування та транспортування заявленого дюбеля, так і під час його 2 UA 121311 U 5 10 15 20 25 30 35 40 45 50 55 60 використання у теплоізоляційних роботах, що, в свою чергу, забезпечує цілісність, неушкодженість термокришки і з'єднуючого гнучкого елемента та надає змогу використовувати заявлений дюбель за його призначенням. Виконання притискного диска з наскрізним отвором та виконання термокришки і з'єднуючого гнучкого елемента з можливістю проходження через вказаний наскрізний отвір у притискному диску та розташування у ньому також підвищує зручність використання заявленим дюбелем, оскільки при вказаному виконанні конструктивних елементів заявленого дюбеля термокришка та з'єднуючий гнучкий елемент можуть бути легко поміщені у наскрізний отвір притискного диска або інше положення, в якому вони не знаходяться близько до центральної області головної частини утримуючого елемента, зокрема до вхідного перерізу поздовжнього отвору, а відтак не перебувають у просторі, якій необхідний для встановлення утримуючого елемента заявленого дюбеля у теплоізоляційному матеріалі та для встановлення розпірного елемента у наскрізному поздовжньому отворі утримуючого елемента. Таким чином вищевказане виконання термокришки та з'єднуючого гнучкого елемента усуває потребу у постійному контролі особи, яка здійснює теплоізоляційні роботи, за місцезнаходженням термокришки та потребу у витрачанні часу на усунення термокришки та з'єднуючого гнучкого елемента з положення, що перешкоджає проведенню робіт. Виробництво заявленого дюбеля є спрощеним та здешевленим порівняно з найближчим аналогом, оскільки внаслідок заявленого виконання конструктивних елементів дюбеля наскрізний отвір у притискному диску, термокришка та з'єднуючий гнучкий елемент виготовляються з ділянки притискного диска шляхом простих механічних операцій, які не потребують залучення додаткового обладнання, матеріалів та витрати великої кількості часу на з'єднання виготовлених конструктивних елементів. Окрім цього оскільки термокришка, з'єднуючий гнучкий елемент та притискний диск при виробництві заявленого дюбеля переважно виконуються за одне ціле, підвищується надійність заявленого дюбеля за рахунок зміцнення з'єднання між термокришкою, гнучким з'єднуючим елементом та притискним диском. Виконання наскрізного отвору у притискному диску таким, що відповідає зовнішньому контуру термокришки та з'єднуючого гнучкого елемента, із зазором між краями наскрізного отвору та термокришки зі з'єднуючим гнучким елементом, максимально спрощує та здешевлює виробництво притискного диска утримуючого елемента та заявленого дюбеля з термокришкою в цілому, оскільки дозволяє виготовити термокришку, гнучкий з'єднуючий елемент та наскрізний отвір у центральній частині притискного диска за одну операцію, яка не потребує використання складного обладнання, великих витрат часу, енергії та матеріалів, наприклад, шляхом вирізання термокришки та з'єднуючого гнучкого елемента з притискного диска. Окрім цього таке виконання вказаних конструктивних елементів заявленого дюбеля є зручним, оскільки усуває перешкоди з боків для руху термокришки та гнучкого з'єднуючого елемента через наскрізний отвір. Виконання притискного диска із засобом для утримання термокришки та з'єднуючого гнучкого елемента у наскрізному отворі дозволяє максимально підвищити зручність використання заявленого дюбеля з термокришкою, оскільки за наявності вказаного засобу особа, яка здійснює теплоізоляційні роботи, має можливість зафіксувати термокришку та з'єднуючий гнучкий елемент у наскрізному отворі притискного диска для того, щоб повністю виключити небажане переміщення вказаних конструктивних елементів заявленого дюбеля, а також надати їм положення, оптимальне для здійснення операцій з заявленим дюбелем, в яких не використовуються дані конструктивні елементи. Конструкція заявленого дюбеля з термокришкою для фіксації теплоізоляційних матеріалів пояснюється наступними зображеннями: Фіг. 1 - Загальний вигляд заявленого дюбеля з термокришкою для фіксації теплоізоляційних матеріалів. Фіг. 2 - Вигляд верхньої поверхні притискного диска заявленого дюбеля з термокришкою для фіксації теплоізоляційних матеріалів. На Фіг. 1 зображений один з можливих, але не виключний варіант виконання заявленого дюбеля з термокришкою для фіксації теплоізоляційних матеріалів, який включає розпірний елемент 1 і утримуючий елемент, що виконаний з наскрізним поздовжнім отвором 5 і включає головну частину з притискним диском 2, в якому виконана термокришка 7, яка з'єднана з притискним диском 2 з'єднуючим гнучким елементом 8 і виконана з можливістю перекриття вхідного перерізу наскрізного поздовжнього отвору 5, направляючу циліндричну частину 3 та розпірну частину 4. Притискний диск 2 виконаний з наскрізним отвором 6. Розпірний елемент 1 виконаний у вигляді подовженого стрижня циліндричної форми, один кінець якого являє собою усічений конус, а на іншому наявна шляпка 9, яка повністю або 3 UA 121311 U 5 10 15 20 25 30 35 40 45 50 55 60 частково перекриває вхідний переріз наскрізного поздовжнього отвору 5 утримуючого елемента під час встановлення розпірного елемента 1 у наскрізному поздовжньому отворі утримуючого елемента. Розпірний елемент 1 може бути виконаний з металу, сплаву металів або полімерного матеріалу, які мають підвищену міцність, ударостійкість, термостійкість та теплоізоляційні властивості. Притискний диск 2 являє собою горизонтально орієнтовану пластину з полімерного матеріалу, яка виконана за одне ціле з рештою головної частини утримуючого елемента заявленого дюбеля. На притискному диску 2 виконані термокришка 7, з'єднуючий гнучкий елемент 8 та наскрізний отвір 6. У зображеному на Фіг. 1 та Фіг. 2 варіанті виконання заявленого дюбеля з термокришкою притискний диск 2 виконаний також із перфорацією 10, яка являє собою сукупність невеликих отворів округлої форми та призначена для встановлення додаткового кріплення притискного диска 2 до теплоізоляційного матеріалу. У переважному варіанті виконання заявленого дюбеля притискний диск 2 має округлу форму. Притискний диск 2 може бути виконаний із засобом для утримання термокришки 7 та з'єднуючого гнучкого елемента 8 у наскрізному отворі 6. Таким засобом може бути, наприклад, виступ із щілиною, проріз, затискач або інші подібні конструктивні елементи, виконані за одне ціле з притискним диском 2, переважно, на краю наскрізного отвору 6. Термокришка 7 являє собою конструктивний елемент головної частини утримуючого елемента заявленого дюбеля, має форму циліндра, усіченого конуса або іншу подібну форму, з'єднана з притискним диском 2 з'єднуючим гнучким елементом 8 і виконана з можливістю перекриття вхідного перерізу наскрізного поздовжнього отвору 5 та з можливістю проходження через наскрізний отвір 6 та розташування в ньому. Термокришку 7 виконують з полімерного матеріалу, який має теплоізоляційні властивості, а також високу стійкість до високих, низьких температур та до перепадів температури. З'єднуючий гнучкий елемент 8 являє собою конструктивний елемент головної частини утримуючого елемента заявленого дюбеля, має форму стрічки або гнучкої пластини, з'єднує притискний диск 2 з термокришкою 7 на рівні вхідного перерізу поздовжнього отвору 5 та виконаний з можливістю проходження через наскрізний отвір 6 та розташування у ньому. Наскрізний отвір 6 у центральній частині притискного диска 2 виконаний з можливістю проходження через нього термокришки 7 та з'єднуючого гнучкого елемента 8. Наскрізний отвір 6 може відповідати зовнішньому контуру термокришки 7 та з'єднуючого гнучкого елемента 8, а краї вказаних конструктивних елементів заявленого дюбеля можуть бути виконані із зазором, як це показано на Фіг. 1 та Фіг. 2. Діаметр вхідного перерізу наскрізного поздовжнього отвору 5 утримуючого елемента дорівнює діаметру термокришки 7. У зображеному на Фіг. 1 та Фіг. 2 варіанті виконання заявленого дюбеля з термокришкою вхідний переріз наскрізного поздовжнього отвору 5 утримуючого елемента має округлу форму відповідно до форми термокришки 7. Направляюча циліндрична частина 3 утримуючого елемента заявленого дюбеля з термокришкою з'єднана з нижньою поверхнею головної частини утримуючого елемента та з розпірною частиною 4 утримуючого елемента. У зображеному на Фіг. 1 варіанті виконання заявленого дюбеля направляюча циліндрична частина 3 виконана із радіальними ущільненнями 11, розташованими на її зовнішній поверхні. Розпірна частина 4 утримуючого елемента заявленого дюбеля з термокришкою з'єднана з направляючою циліндричною частиною 3 утримуючого елемента. У зображеному на Фіг. 1 варіанті виконання заявленого дюбеля розпірна частина 4 виконана із двома поздовжніми наскрізними пазами 14 (один з яких на кресленні не показаний), конусно-циліндричними анкерними виступами 12 та заклинювально-блокувальними елеронами 13, які виконані на вершинах окремих конусно-циліндричних анкерних виступів 12. Заявлений дюбель з термокришкою для фіксації теплоізоляційних матеріалів використовують наступним чином. Для кріплення теплоізоляційного матеріалу, наприклад теплоізоляційної плити з пінополістиролу, на стіні утеплюваної будівлі спочатку виконують каліброване заглиблення під притискний диск 2 утримуючого елемента заявленого дюбеля з термокришкою відповідно до розмітки на стіні, після чого виконують монтажний отвір необхідної глибини. Потім утримуючий елемент заявленого дюбеля встановлюють розпірною частиною 4 у виконаний монтажний отвір, при цьому притискний диск 2 орієнтують урівень із зовнішньою поверхнею теплоізоляційної плити. Для подальшого закріплення в повздовжній наскрізний отвір утримуючого елемента вставляють розпірний елемент 1 і за допомогою молотка або іншого подібного пристрою забивають до повного входження його шляпки 9 у наскрізний поздовжній отвір утримуючого елемента. При цьому при виконанні вищевказаних операцій термокришка 7 4 UA 121311 U 5 10 15 20 25 30 35 40 45 50 та з'єднуючий гнучкий елемент 8 можуть бути вручну встановлені у положення, яке не перешкоджає виконанню вищевказаних операцій, шляхом проходження через наскрізний отвір 6 у притискному диску 2 у бік нижньої поверхні головної частини утримуючого елемента заявленого дюбеля або навпаки, або розташування у наскрізному отворі 6. У варіанті виконання заявленого дюбеля із засобом для утримання термокришки 7 та з'єднуючого гнучкого елемента 8 у наскрізному отворі 6, відповідні конструктивні елементи можуть займати зафіксоване положення у вказаному отворі та, за необхідності, відділятися від засобу для утримання та переміщуватися у інше положення. Завдяки конструктивним елементам, які виконуються на головній частині, направляючій циліндричній частині 3 та розпірній частині 4 заявленого дюбеля, наприклад таким, які показані на вищенаведених зображеннях, заявлений дюбель після встановлення у монтажному отворі закріплюється у стіні утеплюваної будівлі та теплоізоляційному матеріалі. Після встановлення утримуючого елемента заявленого дюбеля у теплоізоляційному матеріалі та встановлення розпірного елемента 1 у наскрізному поздовжньому отворі утримуючого елемента, вхідний переріз наскрізного поздовжнього отвору 5 утримуючого елемента перекривають термокришкою 7 для запобігання впливу високої або низької температури, температурних перепадів, вологи або інших зовнішніх чинників на розпірний елемент 1 та наскрізний поздовжній отвір утримуючого елемента. Таким чином, заявлений дюбель з кришкою для фіксації теплоізоляційних матеріалів має вдосконалену, порівняно з аналогами, конструкцію головної частини утримуючого елемента та характеризується підвищеною надійністю, зручністю та простотою використання, що робить заявлений дюбель з термокришкою ефективним інструментом для проведення теплоізоляційних або інших подібних будівельних робіт. При цьому проста будова конструктивних елементів, зокрема притискного диска та термокришки, усуває потребу у складних виробничих процесах, залученні додаткових матеріалів, великій витраті часу та енергії на виробництво заявленого дюбеля з термокришкою, що впливає на його невелику вартість і робить його доступним для широкого кола споживачів. В існуючих джерелах патентної та науково-технічної інформації не виявлений дюбель з кришкою для теплоізоляційних матеріалів, який має заявлену сукупність суттєвих ознак, тому представлене технічне рішення відповідає критерію "новизна". Запропоноване технічне рішення є промислово придатним, оскільки не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо відтворити на сучасному етапі розвитку техніки в умовах промислового виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дюбель з термокришкою для фіксації теплоізоляційних матеріалів, який включає розпірний елемент і утримуючий елемент, що виконаний з полімерного матеріалу з наскрізним поздовжнім отвором і включає головну частину з притискним диском, на якому виконана термокришка, яка з'єднана з притискним диском з’єднуючим гнучким елементом і виконана з можливістю перекриття вхідного перерізу наскрізного поздовжнього отвору, направляючу циліндричну частину та розпірну частину, який відрізняється тим, що притискний диск виконаний з наскрізним отвором, а термокришка та з’єднуючий гнучкий елемент виконані з можливістю проходження через наскрізний отвір та розташування у ньому. 2. Дюбель з термокришкою для фіксації теплоізоляційних матеріалів за п. 1, який відрізняється тим, що наскрізний отвір відповідає зовнішньому контуру термокришки та з’єднуючого гнучкого елемента, а між краями наскрізного отвору та термокришки із з’єднуючим гнучким елементом міститься зазор. 3. Дюбель з термокришкою для фіксації теплоізоляційних матеріалів за п. 1, який відрізняється тим, що притискний диск виконаний із засобом для утримання термокришки та з’єднуючого гнучкого елемента у наскрізному отворі. 5 UA 121311 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
