Дюбель для термоізоляції bfmpro

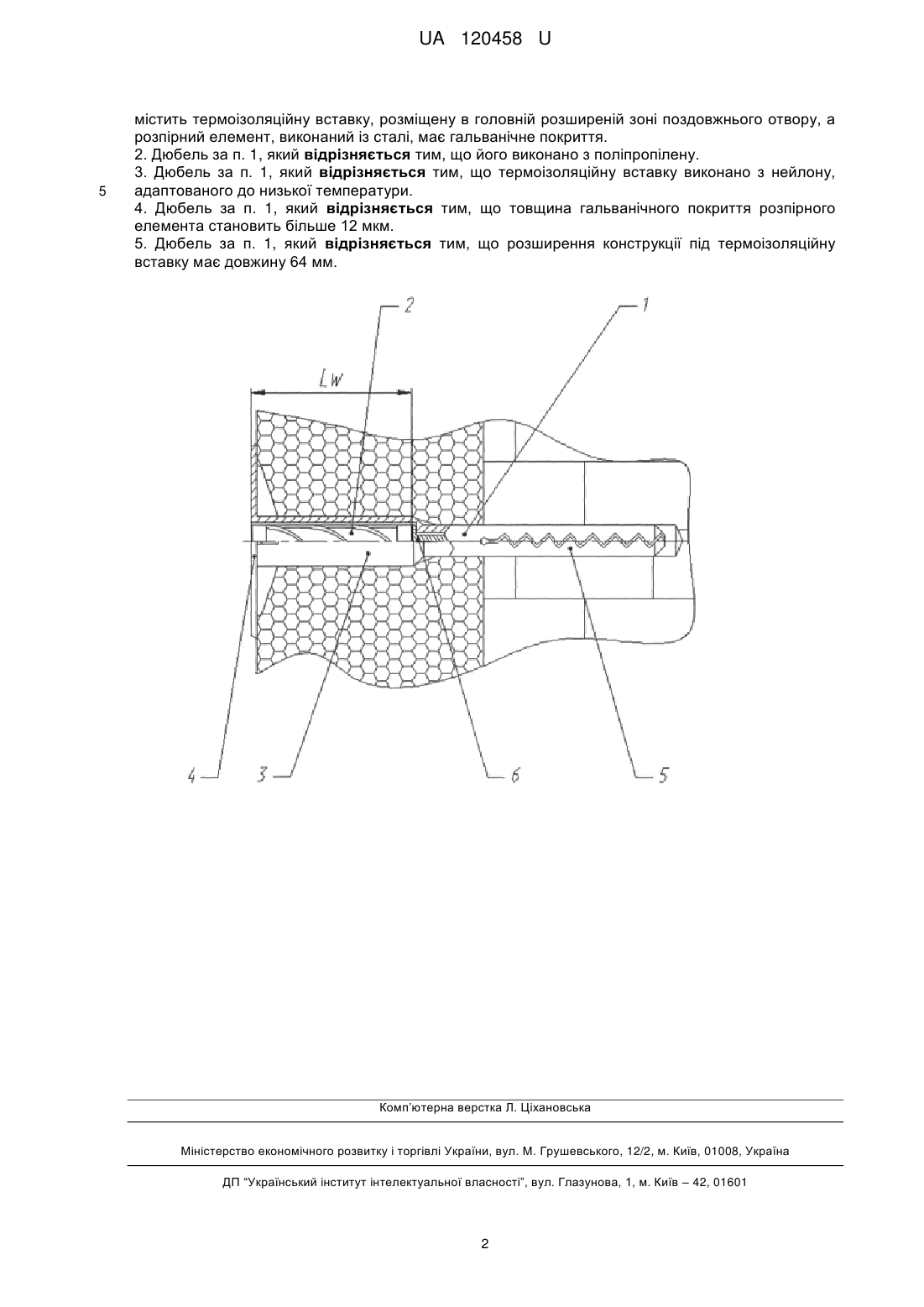

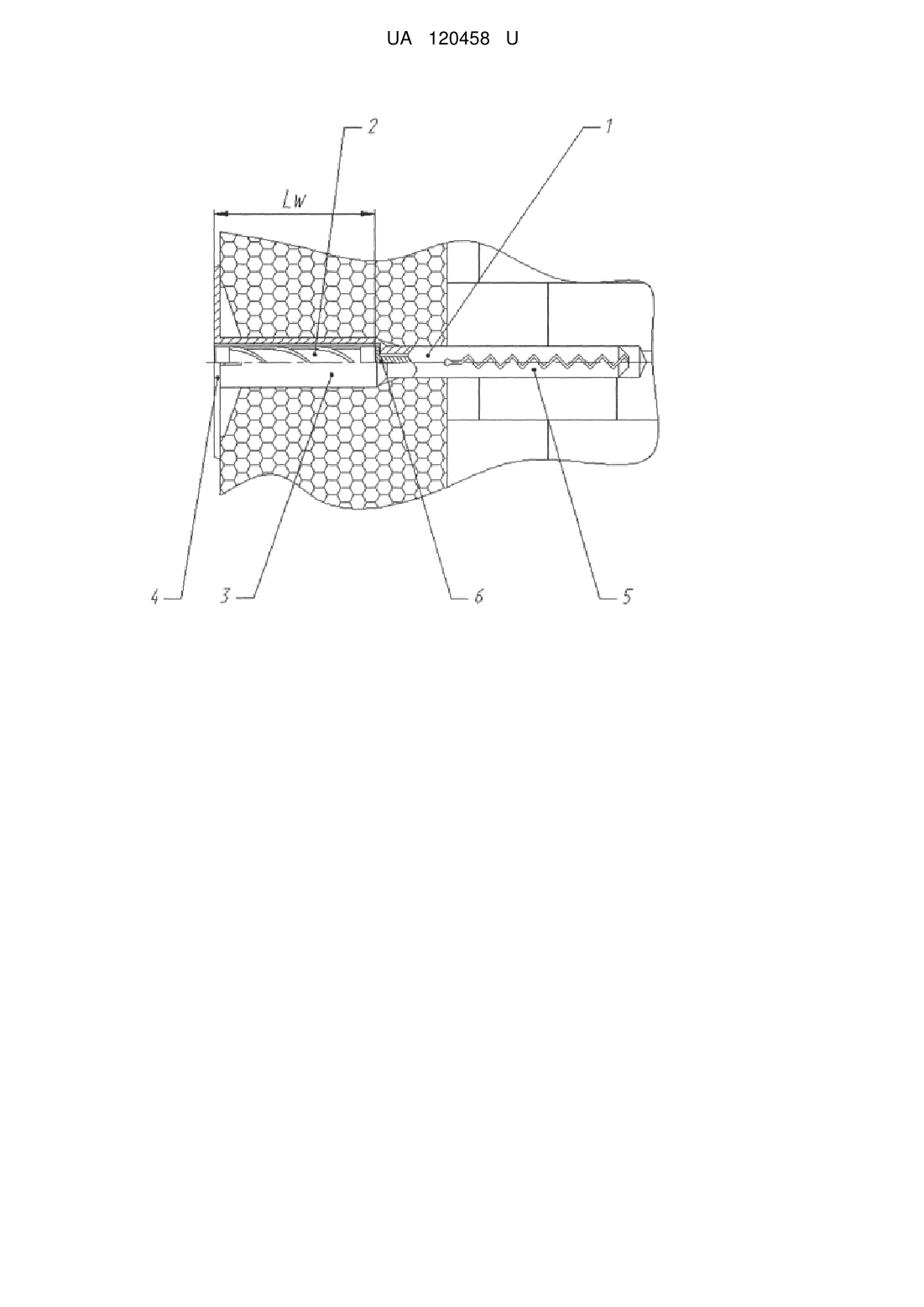

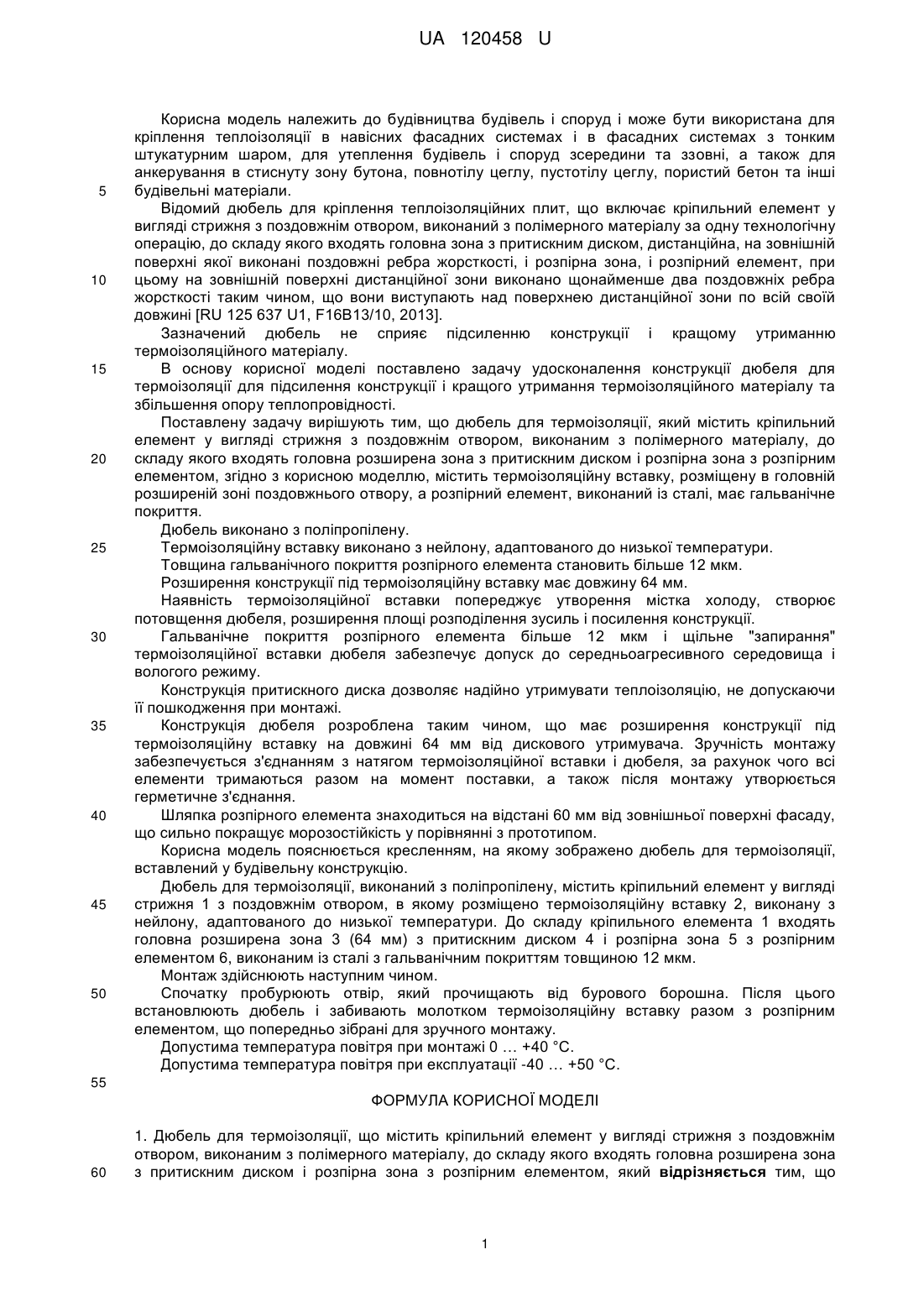

Реферат: Дюбель для термоізоляції містить кріпильний елемент у вигляді стрижня з поздовжнім отвором, виконаним з полімерного матеріалу, до складу якого входять головна розширена зона з притискним диском і розпірна зона з розпірним елементом. Додатково введено термоізоляційну вставку, розміщену в головній розширеній зоні поздовжнього отвору, а розпірний елемент, виконаний із сталі, має гальванічне покриття. UA 120458 U (12) UA 120458 U UA 120458 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва будівель і споруд і може бути використана для кріплення теплоізоляції в навісних фасадних системах і в фасадних системах з тонким штукатурним шаром, для утеплення будівель і споруд зсередини та ззовні, а також для анкерування в стиснуту зону бутона, повнотілу цеглу, пустотілу цеглу, пористий бетон та інші будівельні матеріали. Відомий дюбель для кріплення теплоізоляційних плит, що включає кріпильний елемент у вигляді стрижня з поздовжнім отвором, виконаний з полімерного матеріалу за одну технологічну операцію, до складу якого входять головна зона з притискним диском, дистанційна, на зовнішній поверхні якої виконані поздовжні ребра жорсткості, і розпірна зона, і розпірний елемент, при цьому на зовнішній поверхні дистанційної зони виконано щонайменше два поздовжніх ребра жорсткості таким чином, що вони виступають над поверхнею дистанційної зони по всій своїй довжині [RU 125 637 U1, F16B13/10, 2013]. Зазначений дюбель не сприяє підсиленню конструкції і кращому утриманню термоізоляційного матеріалу. В основу корисної моделі поставлено задачу удосконалення конструкції дюбеля для термоізоляції для підсилення конструкції і кращого утримання термоізоляційного матеріалу та збільшення опору теплопровідності. Поставлену задачу вирішують тим, що дюбель для термоізоляції, який містить кріпильний елемент у вигляді стрижня з поздовжнім отвором, виконаним з полімерного матеріалу, до складу якого входять головна розширена зона з притискним диском і розпірна зона з розпірним елементом, згідно з корисною моделлю, містить термоізоляційну вставку, розміщену в головній розширеній зоні поздовжнього отвору, а розпірний елемент, виконаний із сталі, має гальванічне покриття. Дюбель виконано з поліпропілену. Термоізоляційну вставку виконано з нейлону, адаптованого до низької температури. Товщина гальванічного покриття розпірного елемента становить більше 12 мкм. Розширення конструкції під термоізоляційну вставку має довжину 64 мм. Наявність термоізоляційної вставки попереджує утворення містка холоду, створює потовщення дюбеля, розширення площі розподілення зусиль і посилення конструкції. Гальванічне покриття розпірного елемента більше 12 мкм і щільне "запирання" термоізоляційної вставки дюбеля забезпечує допуск до середньоагресивного середовища і вологого режиму. Конструкція притискного диска дозволяє надійно утримувати теплоізоляцію, не допускаючи її пошкодження при монтажі. Конструкція дюбеля розроблена таким чином, що має розширення конструкції під термоізоляційну вставку на довжині 64 мм від дискового утримувача. Зручність монтажу забезпечується з'єднанням з натягом термоізоляційної вставки і дюбеля, за рахунок чого всі елементи тримаються разом на момент поставки, а також після монтажу утворюється герметичне з'єднання. Шляпка розпірного елемента знаходиться на відстані 60 мм від зовнішньої поверхні фасаду, що сильно покращує морозостійкість у порівнянні з прототипом. Корисна модель пояснюється кресленням, на якому зображено дюбель для термоізоляції, вставлений у будівельну конструкцію. Дюбель для термоізоляції, виконаний з поліпропілену, містить кріпильний елемент у вигляді стрижня 1 з поздовжнім отвором, в якому розміщено термоізоляційну вставку 2, виконану з нейлону, адаптованого до низької температури. До складу кріпильного елемента 1 входять головна розширена зона 3 (64 мм) з притискним диском 4 і розпірна зона 5 з розпірним елементом 6, виконаним із сталі з гальванічним покриттям товщиною 12 мкм. Монтаж здійснюють наступним чином. Спочатку пробурюють отвір, який прочищають від бурового борошна. Після цього встановлюють дюбель і забивають молотком термоізоляційну вставку разом з розпірним елементом, що попередньо зібрані для зручного монтажу. Допустима температура повітря при монтажі 0 … +40 °C. Допустима температура повітря при експлуатації -40 … +50 °C. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Дюбель для термоізоляції, що містить кріпильний елемент у вигляді стрижня з поздовжнім отвором, виконаним з полімерного матеріалу, до складу якого входять головна розширена зона з притискним диском і розпірна зона з розпірним елементом, який відрізняється тим, що 1 UA 120458 U 5 містить термоізоляційну вставку, розміщену в головній розширеній зоні поздовжнього отвору, а розпірний елемент, виконаний із сталі, має гальванічне покриття. 2. Дюбель за п. 1, який відрізняється тим, що його виконано з поліпропілену. 3. Дюбель за п. 1, який відрізняється тим, що термоізоляційну вставку виконано з нейлону, адаптованого до низької температури. 4. Дюбель за п. 1, який відрізняється тим, що товщина гальванічного покриття розпірного елемента становить більше 12 мкм. 5. Дюбель за п. 1, який відрізняється тим, що розширення конструкції під термоізоляційну вставку має довжину 64 мм. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
